의료용 사출 금형강에 대한 완벽한 가이드

의료용 사출 금형강이란?

의료용 사출 금형강 은 의료 기기 및 부품 생산에 사용되는 사출 금형 제작을 위해 설계 및 제조된 특수 강철 합금을 의미합니다. '의료용'이라는 명칭은 이러한 강재가 다음과 같은 의료 산업에 중요한 특정 특성을 지니고 있음을 의미합니다:

1. 높은 내식성: 반복적인 멸균 주기(예: 증기 멸균, 화학 멸균)와 부식 가능성이 있는 의료용 폴리머 또는 세척제와의 접촉에도 성능 저하나 오염 없이 성형 부품을 견디는 데 필수적입니다.

2. 뛰어난 광택성: 매우 매끄럽고 거울과 같은 표면 마감(보통 SPI A-1 이상)을 달성할 수 있는 능력. 이는 광학적 선명도가 높고 표면이 매끄러워 조직 자극을 최소화하며 금형에서 부품을 쉽게 방출할 수 있는 부품을 생산하는 데 매우 중요합니다.

3. 고순도 및 균질성: 이러한 강재는 일반적으로 황화물, 산화물, 규산염 등의 내포물을 최소화하기 위해 전기 슬래그 재용융(ESR) 또는 진공 아크 재용융(VAR) 같은 고급 정제 공정을 사용하여 제조됩니다. 낮은 내포물 함량은 높은 광택을 달성하고 내피로성을 개선하며 일관된 재료 특성을 보장하는 데 필수적입니다.

4. 우수한 가공성: 이러한 강재는 단단한 경우가 많지만 공차가 엄격한 복잡한 금형 캐비티와 피처를 만들기 위해서는 가공이 가능해야 합니다.

차원 안정성: 열처리 과정과 대량 사출 성형 사이클의 응력을 견디는 동안에도 모양과 치수를 유지해야 합니다.

5. 충분한 경도 및 내마모성: 일부 의료용 폴리머의 마모성 및 장시간 생산의 혹독함을 견뎌내어 금형 수명을 보장합니다.

이러한 강재를 사용하는 핵심 원칙은 규제 표준(예: 성형 부품의 품질을 통해 간접적으로 FDA, ISO 13485)을 준수하는 안전하고 신뢰할 수 있으며 고품질의 의료 부품 생산을 보장하는 것입니다. 금형 소재는 최종 의료 제품의 표면 마감, 청결도, 치수 정확도에 직접적인 영향을 미칩니다.

여러 구성 요소와 정밀한 가공이 포함된 사출 금형 다이의 상세한 3D 렌더링입니다.

의료용 사출 금형강의 분류 및 유형

의료용 사출 금형강은 여러 가지 관점에 따라 분류할 수 있습니다:

1. 구성 기준(기본 분류):

스테인리스 스틸: 내식성이 강하기 때문에 가장 일반적인 카테고리입니다.

- 마르텐사이트 계 스테인리스강: (예: AISI 420, Stavax ESR/S136과 같은 변형된 420 등급, Bohler M333 ISOPLAST). 이러한 소재는 높은 경도 수준으로 열처리할 수 있어 내식성, 내마모성 및 광택성이 균형을 이룹니다. 이 소재는 많은 의료용 애플리케이션의 주력 소재입니다.

- 강수량 경화(PH) 스테인리스강: (예: 17-4 PH). 강도, 내식성, 인성이 잘 조합되어 있으며 저온 시효 처리로 경화할 수 있습니다. 특정 금형 부품에 사용되기도 합니다.

특수 공구강(종종 코팅 또는 도금) ② 특수 공구강:

- 일부 고품질 공구강(예: H13, P20)은 내식성 측면에서 본질적으로 "의료용"은 아니지만, 내식성을 향상시키고 불활성 표면을 제공하기 위해 표면 처리(예: 크롬 도금, 니켈 도금, TiN, CrN 등의 PVD/CVD 코팅)를 거친 경우 특정 의료용 금형 부품에 사용할 수 있습니다. 그러나 일반적으로 코팅과 관련된 박리 위험을 피하기 위해 본질적으로 부식에 강한 스테인리스 스틸을 선호합니다.

2. 제조 공정 기준:

ESR(일렉트로슬래그 재용융) 강재: 이 2차 정련 공정은 순도가 높고, 내포물이 적으며, 균질성이 향상되고, 횡인성 및 피로 특성이 개선된 강철을 생산합니다. 높은 연마성과 금형 수명을 위해 매우 중요합니다. 대부분의 고품질 의료용 금형강은 ESR을 거칩니다.

VAR(진공 아크 용융) 강재: 또 다른 고순도 정제 공정으로, 탁월한 청결도와 재료 특성이 요구되는 가장 까다로운 용도에 자주 사용됩니다.

분말 야금(PM) 강재: 매우 미세하고 균일한 카바이드 분포로 뛰어난 내마모성, 인성 및 치수 안정성을 제공합니다. Bohler M390 Microclean(PM 스테인리스강)과 같은 재종은 충진 또는 마모성 폴리머에 대한 극도의 내마모성이 요구되는 용도에 사용됩니다.

3. 경도 수준 기준(금형에서 사용 시):

① 사전 경화 강철: 사용 가능한 경도(예: ~30-40 HRC)로 공급됩니다. 열처리 비용과 시간을 절약할 수 있지만 관통 경화강에 비해 내마모성이나 연마성이 떨어질 수 있습니다. 수정된 P20 유형은 보호 기능이 강화된 경우 덜 중요한 애플리케이션에 해당할 수 있습니다.

관통 경화강: 어닐링 상태로 공급된 후 금형 제작자가 원하는 경도(일반적으로 마르텐사이트 스테인리스강의 경우 48-56 HRC)를 얻기 위해 열처리(담금질 및 템퍼링)를 거칩니다. 우수한 성능을 제공하지만 신중한 열처리가 필요합니다.

4. 특정 애플리케이션 적합성 기준:

높은 광택성 등급: 광학 부품, 투명 렌즈 또는 매우 매끄러운 표면이 필요한 부품을 위해 특별히 설계되었습니다.

높은 내마모성 등급: 연마재 또는 섬유로 채워진 의료용 폴리머를 사용하는 금형에 적합합니다.

높은 내식성 등급: 강력한 멸균 또는 부식성 폴리머가 포함된 애플리케이션에 적합합니다.

조명이 밝은 대형 산업 공장 환경의 테이블 위에 놓인 금속 부품.

일반적인 애플리케이션 시나리오/사용 사례

의료용 사출 금형강은 정밀성, 위생 및 재료 무결성이 가장 중요한 다양한 의료 기기 및 부품을 생산하는 데 필수적인 제품입니다. 예를 들면 다음과 같습니다:

1. 약물 전달 장치:

주사기 배럴 및 플런저: 높은 투명도, 일관된 투약을 위한 매끄러운 표면, 생체 적합성이 필요합니다. 수정된 420 ESR과 같은 스테인리스 스틸이 일반적입니다.

흡입기 구성품: 복잡한 형상은 종종 우수한 기계 가공성과 치수 안정성을 요구합니다.

인슐린 펜 및 카트리지 ③: 허용 오차가 엄격한 정밀 부품.

2. 진단 및 실험실 장비:

큐벳 및 시험관: 광학적으로 선명하고 광택성이 뛰어난 까다로운 강철이 필요한 경우가 많습니다.

피펫 팁. ② 피펫 팁: 금형 수명과 일관된 부품 방출이 중요한 대량 일회용품의 경우.

미세 유체 장치: 정밀한 가공과 뛰어난 표면 마감이 요구되는 복잡한 채널 디자인.

3. 수술 기구 및 구성품:

재사용 가능한 기기용 손잡이: 반복적인 살균을 견뎌야 합니다.

일회용 수술 구성품: 트로카, 캐뉼라 또는 전기 수술 기기의 부품 등이 이에 해당합니다.

4. 임플란트(간접적으로):

몰드가 직접 장기 임플란트를 형성하지는 않지만(일반적으로 임플란트 등급 재료로 가공 또는 단조), 시험용 사이저, 임플란트용 전달 시스템 또는 단기 접촉 장치에 몰드를 사용할 수 있습니다.

5. 카테터 및 커넥터:

외상을 최소화하고 적절한 흐름을 보장하기 위해 내부 및 외부 표면이 매끄러워야 합니다.

6. 호흡기 및 마취 구성 요소:

마스크, 커넥터 및 튜브 부품.

7. 안과용 제품:

콘택트렌즈 몰드(종종 특수 공정), 렌즈 케이스 및 안과 기기용 부품.

8. 치과용 장치:

얼라이너 트레이, 임프레션 트레이 또는 치과 장비용 부품용 금형입니다.

CNC 가공 공정에 사용되는 다양한 금속 금형을 보여주는 네 가지 이미지입니다.

의료용 사출 금형강의 장점

1. 우수한 내식성: 이는 녹이나 성능 저하 없이 증기, 화학적 또는 EtO 멸균을 반복할 수 있는 주요 이점입니다. 따라서 의료용 부품의 오염을 방지할 수 있습니다.

2. 뛰어난 광택성: 광학 선명도, 매끄러운 부품 표면, 쉬운 부품 배출에 필수적인 매우 높은 표면 마감(SPI A1/A2)을 달성합니다. 부품의 바이오필름 부착 가능성을 줄입니다.

3. 고순도 및 청결: ESR/VAR 가공은 내포물을 최소화하여 연마성을 향상시키고 피로 수명을 개선하며 일관된 특성을 제공합니다.

4. 우수한 내마모성(경화 등급의 경우): 특히 연마성 또는 충진성 의료용 플라스틱(예: 유리로 채워진 PEEK) 성형 시 금형 수명을 보장합니다.

5. 치수 안정성: 정밀 의료 부품에 필수적인 열처리와 장기간 사용을 통해 공차를 유지합니다.

6. 향상된 부품 품질: 엄격한 의료 품질 기준을 충족하면서 표면 결함이 적고 더 깨끗하고 일관된 부품을 생산할 수 있습니다.

7. 오염 위험 감소: 스테인리스 스틸의 불활성 특성으로 인해 성형 플라스틱에 유해 물질이 침출될 위험이 최소화됩니다.

8. 규정 준수 촉진: 적절한 금형 재료를 사용하면 의료 기기 제조에 대한 규제 요건을 충족하는 데 도움이 됩니다.

의료용 사출 금형강의 단점

재료비 상승: 특수 스테인리스강과 ESR/VAR 공정으로 생산되는 스테인리스강은 표준 공구강보다 훨씬 비쌉니다.

재료비 상승: 특수 스테인리스강과 ESR/VAR 공정으로 생산되는 스테인리스강은 표준 공구강보다 훨씬 비쌉니다.

기계 가공성 문제: 일부 고경도 스테인리스강은 기존 공구강보다 가공이 더 어렵고 시간이 많이 소요되어 금형 제조 비용이 증가할 수 있습니다.

열처리 복잡성: 최적의 특성을 달성하려면 정밀한 열처리가 필요하며, 스테인리스 공구강의 경우 더욱 복잡하고 중요한 작업이 될 수 있습니다.

낮은 열전도율(일부 공구강에 비해): 최적화된 냉각 채널 설계로 적절히 해결하지 않으면 사이클 시간이 길어질 수 있습니다. 그러나 일부 특수 등급은 열전도율이 개선되었습니다.

용접 수리 난이도: 일부 경화 스테인리스강으로 만든 금형을 수리하거나 수정하는 것은 더 어려울 수 있으며 특수 용접 절차 및 용접 후 열처리가 필요할 수 있습니다.

의료용 사출 금형강의 주요 특성

1. 주요 특성 및 속성: 내식성:

내식성은 의료용 금형강에서 가장 중요한 특성임에 틀림없습니다. 의료용 금형은 자주 노출됩니다:

- 성형 시설의 습한 환경.

- 성형 중 일부 폴리머에서 방출되는 부식성 휘발성 물질(예: PVC, 의료용으로는 덜 일반적이지만).

- 강력한 세정제.

- 반복적인 멸균 주기, 특히 증기 고압 멸균(고온, 고습) 또는 화학 멸균(예: 기화된 과산화수소, 에틸렌 옥사이드).

중요한 이유

- 녹과 오염을 방지합니다: 녹 입자는 성형 부품으로 옮겨져 오염과 불합격으로 이어질 수 있습니다.

- 표면 마감을 유지합니다: 부식은 금형 표면을 에칭하거나 움푹 패이게 하여 광택을 떨어뜨리고 부품 품질과 이형에 영향을 줄 수 있습니다.

- 몰드 수명을 보장합니다: 금형에 대한 막대한 투자를 보호합니다.

- 위생적인 표면: 부식되지 않는 표면은 청소하기 쉽고 박테리아가 서식할 가능성이 적습니다.

관련 철강 화학: 크롬(Cr)은 내식성을 위한 핵심 합금 원소입니다. 일반적으로 강철이 스테인리스로 간주되려면 최소 12-13% Cr이 필요합니다. 일반적으로 Cr 함량이 높을수록 내식성이 향상됩니다. 몰리브덴(Mo)은 특히 염화물이 함유된 환경에서 피팅 및 틈새 부식에 대한 저항성을 향상시킵니다. 탄소 함량은 관리해야 하며, 경도는 증가하지만 과도한 유리 크롬 탄화물은 매트릭스에서 크롬을 고갈시켜 내식성을 감소시킬 수 있습니다.

2. 주요 특성 및 속성: 광택성:

금형강을 매우 고광택으로 연마하는 능력(예: SPI A-1, 다이아몬드 광택)이 중요합니다:

- 광학 선명도: 렌즈, 큐벳 또는 투명 하우징과 같은 부품의 경우.

- 매끄러운 파트 표면: 움직이는 부품의 마찰을 최소화하고, 환자와 접촉하는 기기의 조직 자극을 줄이며, 바이오필름 부착을 방지합니다.

- 간편한 부품 릴리스: 고도로 연마된 표면은 플라스틱 부품과 금형 사이의 접착력을 감소시켜 사출을 용이하게 하고 사이클 시간과 부품 결함을 줄입니다.

- 미학: 고가의 의료 기기용.

광택도에 영향을 미치는 요인:

- 스틸 청결도: 가장 중요한 요소입니다. 내포물(황화물, 산화물, 규산염)은 연마 중에 응력을 상승시키는 역할을 하여 "뽑아내고" 구덩이나 줄무늬를 남깁니다. ESR/VAR 가공 강재는 내포물이 최소화되어 있습니다.

- 동질성 및 미세 구조: 탄화물이 고르게 분포된 미세하고 균일한 미세 구조가 필수적입니다.

- 경도: 일반적으로 강철이 단단할수록 광택이 더 높고 내구성이 뛰어납니다.

- 합금 원소: 특정 요소는 광택도에 영향을 줄 수 있습니다.

정밀하게 설계된 금속 몰딩 다이에 다양한 치수와 부품이 새겨져 있습니다.

3. 주요 특성 및 속성: 내마모성:

내마모성은 특히 플라스틱에 연마성 충전재(예: 유리 섬유, 일부 의료용 화합물에 사용되는 특정 미네랄)가 포함된 경우 용융 플라스틱의 흐름에 의한 마모 및 침식에 저항하는 금형의 능력입니다.

중요한 이유

- 금형 수명: 금형 캐비티가 공차를 벗어나 마모되는 것을 방지하여 긴 생산 기간 동안 일관된 부품 치수를 보장합니다.

- 표면 마감을 유지합니다: 마모로 인해 광택 표면이 저하될 수 있습니다.

- 깜박임을 줄입니다: 이별 라인의 마모는 재료 누출(플래시)로 이어질 수 있습니다.

달성했습니다:

- 높은 경도: 일반적으로 관통 경화 의료용 스테인리스강의 경우 48-56 HRC입니다.

- 카바이드 콘텐츠 및 유형: 매트릭스에 분포된 경질 탄화물(예: 크롬 탄화물, PM 강철의 바나듐 탄화물)은 내마모성에 크게 기여합니다.

- 표면 처리(선택 사항): PVD 코팅(TiN, CrN)은 극도로 마모성이 강한 용도의 내마모성을 더욱 향상시킬 수 있지만, 기본 강철은 여전히 견고해야 합니다.

4. 주요 특성 및 속성: 경도 및 인성:

- 경도: 압흔 및 변형에 대한 내성. 날카로운 모서리, 복잡한 디테일을 유지하고 성형 또는 취급 중 코닝이나 손상을 방지하는 데 중요합니다.

- 강인함: 특히 날카로운 모서리, 얇은 단면 또는 충격 하중(예: 배출 중)을 받는 영역에서 에너지를 흡수하고 파손이나 칩핑에 견딜 수 있는 능력.

좋은 균형은 필수입니다. 경도가 지나치게 높으면 때때로 인성(취성)이 떨어질 수 있습니다. 의료용 금형강은 신중한 합금 및 열처리를 통해 좋은 조합을 제공하도록 설계되었습니다. 예를 들어 개질 420 스테인리스강은 높은 경도를 달성하면서도 금형 적용에 적합한 인성을 유지합니다.

5. 주요 특성 및 속성: 치수 안정성:

치수 안정성이란 강철이 크기와 모양을 유지하는 능력을 말합니다:

- 열처리 중: 엄격한 공차를 달성하려면 경화 및 템퍼링 공정 중 왜곡(뒤틀림, 수축, 증가)을 최소화하는 것이 중요합니다.

- 성형 작업 중: 여러 사이클에 걸친 사출 성형의 높은 압력과 온도에서 변형에 대한 내성이 있습니다.

요인:

- 합금 구성: 특정 요소는 안정성에 기여합니다.

- 열처리 절차: 적절한 스트레스 해소, 가열/냉각 속도 조절, 템퍼링 주기는 매우 중요합니다.

- 마이크로 구조: 안정적이고 강화된 마르텐사이트 구조가 필요합니다.

작업대 위에 있는 사출 성형기의 두 금속 부품.

의료용 사출 금형강: 종합 가이드

의료용 사출 금형 강재 솔루션에 대한 심층 분석.

핵심 프로세스/워크플로: 금형강 선택부터 사용까지

의료용 금형강과 관련된 수명 주기는 일반적으로 다음 단계를 따릅니다:

1. 요구사항 분석 및 강재 선택:

- 의료용 부품 요구 사항(재료, 형상, 표면 마감, 공차, 연간 생산량)을 정의합니다.

- 마지막 부분에 대한 멸균 방법을 고려하세요.

- 폴리머 특성(부식성, 마모성)을 평가합니다.

- 내식성, 광택성, 내마모성, 기계 가공성 및 비용의 균형을 고려하여 적절한 의료용 강재(예: Stavax ESR, Corrax, M333)를 선택합니다. 철강 공급업체와 상담하는 것이 좋습니다.

2. 금형 디자인:

- 의료 부품을 위한 기능(예: 부드러운 전환, 적절한 통풍 각도, 효과적인 냉각, 환기)을 통합한 금형 CAD 설계.

- 금형이 클린룸에서 작동할 경우 클린룸 호환성을 고려합니다.

- 의료용 폴리머에 최적화된 게이트 및 러너 디자인.

3. 철강 조달 및 초기 가공:

- 필요한 인증(예: 제철소 인증서, ESR 확인서)이 있는 선택된 강철을 주문합니다.

- 어닐링(연질) 상태의 몰드 플레이트 및 인서트의 황삭 가공.

4. 열처리:

- 강화: 오스테나이트화(고온으로 가열) 후 담금질(급속 냉각)을 통해 마르텐사이트를 형성합니다. 표면의 탈탄과 산화를 방지하기 위해 진공 경화가 선호됩니다.

- 템퍼링: 응력을 완화하고 인성을 개선하며 최종적으로 원하는 경도를 얻기 위해 특정 저온으로 재가열합니다. 스테인리스 공구강에는 여러 가지 템퍼가 일반적으로 사용됩니다. 일부 재종의 경우 완전한 변형을 보장하고 안정성을 향상시키기 위해 극저온 처리를 템퍼 사이에 사용할 수 있습니다.

5. 가공 및 디테일링 완료:

- CNC 밀링, 연삭 및 EDM(방전 가공)을 사용하여 캐비티, 코어 및 피처를 정밀하게 가공합니다. EDM은 리캐스트 레이어를 조심스럽게 제거해야 합니다.

- 냉각 채널, 이젝터 핀 구멍 등을 드릴링/밀링합니다.

6. 표면 마감 및 연마:

- 스톤과 다이아몬드 컴파운드를 사용하여 연마, 랩핑, 프로그레시브 폴리싱을 거쳐 지정된 표면 마감(예: SPI A-1)을 달성합니다. 이 과정은 고도로 숙련된 수작업으로 이루어지는 경우가 많습니다.

- 복잡한 디테일에는 초음파 연마를 사용할 수 있습니다.

7. (선택 사항) 표면 처리/코팅:

극한의 내마모성이나 윤활성과 같은 추가적인 특성이 필요한 경우 PVD/CVD 코팅 또는 질화 코팅을 적용할 수 있습니다. 고품질 의료용 스테인리스 스틸을 이미 사용하고 있는 경우에는 이 방법이 덜 일반적입니다.

8. 금형 조립 및 트라이아웃(T0, T1):

- 모든 몰드 구성 요소를 조립합니다.

- 초기 성형 시험을 통해 부품 치수, 충진, 배출 및 전반적인 금형 기능을 확인합니다. 필요에 따라 조정이 이루어집니다.

9. 검증 및 자격(IQ, OQ, PQ):

- 의료 기기의 경우 사양에 맞는 부품을 일관되게 생산하기 위해 금형과 성형 공정 모두에 엄격한 검증 프로세스가 필요합니다.

- 여기에는 설치 적격성(IQ), 운영 적격성(OQ), 성능 적격성(PQ)이 포함됩니다.

10. 생산 및 유지 관리:

지속적인 성능을 보장하고 오염을 방지하기 위해 정해진 프로토콜에 따라 금형을 정기적으로 청소 및 유지 관리합니다. 여기에는 마모나 손상에 대한 정기적인 점검이 포함됩니다.

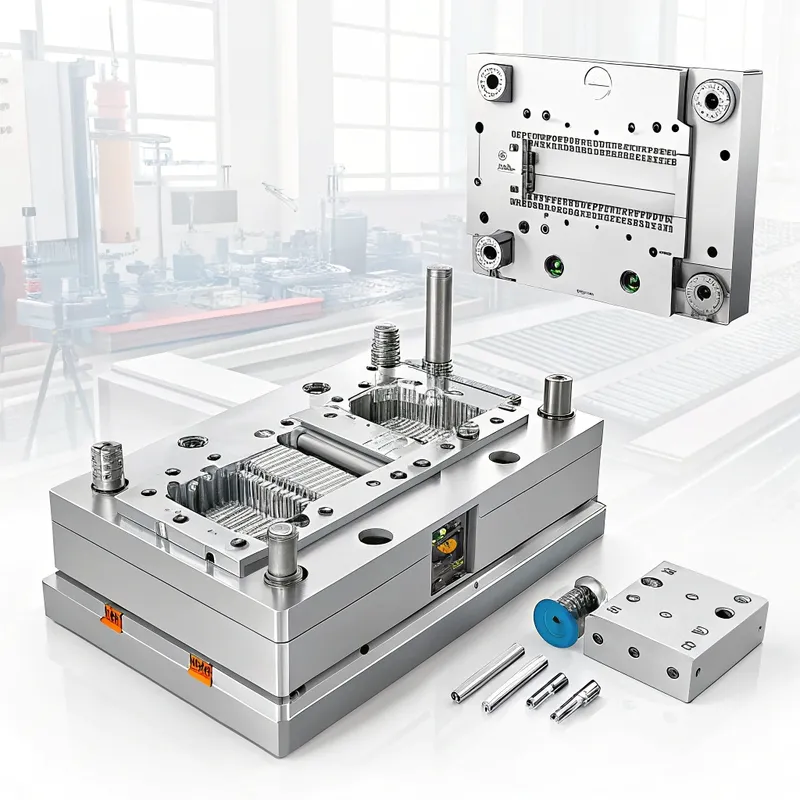

금속 몰드의 다양한 관점과 디자인을 보여주는 일련의 이미지입니다.

의료용 금형강 작업 시 주요 고려 사항

의료용 사출 금형 강재를 구현, 선택, 설계 또는 사용할 때는 몇 가지 요소가 중요합니다:

1. 자료 선택 기준:

플라스틱 수지의 부식성: 일부 수지(예: 의료용으로는 드물지만 PVC 또는 난연성 첨가제)는 부식성 부산물을 방출할 수 있습니다.

플라스틱 수지의 마모성: 유리 충전 또는 광물 충전 수지는 더 높은 내마모성을 요구합니다.

필수 부품 표면 마감: 광학 부품에는 연마성이 뛰어난 강철이 필요합니다.

살균 방법 ④ 살균 방법: 오토클레이브는 매우 일반적이며 높은 내식성을 요구합니다. EtO, 감마선 또는 전자선은 주로 플라스틱 부품에 영향을 미치지만 금형은 이를 견딜 수 있는 부품을 생산해야 합니다.

생산량: 부피가 클수록 더 튼튼하고 값비싼 강철이 필요합니다.

부품 복잡성 및 공차: 치수 안정성과 기계 가공성에 대한 요구 사항을 지정합니다.

2. 의료 애플리케이션을 위한 금형 설계:

반경 대 날카로운 모서리: 넓은 반경은 강철 인성을 개선하고 응력 집중을 줄입니다. 의료용 부품의 경우 세척을 돕고 미생물 번식 영역을 줄일 수 있습니다.

초안 각도: 특히 고광택 표면의 경우 부품 릴리스에는 적절한 통풍이 중요합니다.

환기: 결함을 유발하고 부품 무결성에 영향을 줄 수 있는 가스가 갇히는 것을 방지하려면 적절한 환기가 필수적입니다.

냉각 시스템 설계: 특히 일부 스테인리스강은 열전도율이 낮기 때문에 최적화된 냉각은 사이클 시간과 부품 일관성을 위해 매우 중요합니다. 컨포멀 냉각이 도움이 될 수 있습니다.

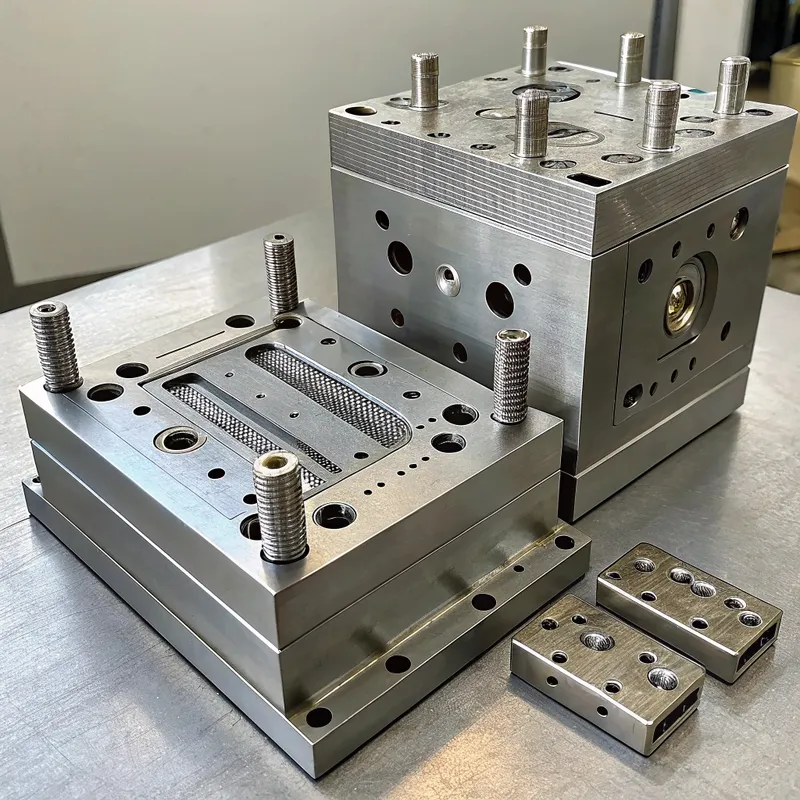

두 개의 큰 금속 몰드와 표면 위에 놓인 작은 부품.

3. 가공 및 열처리 프로토콜:

가공 매개변수 및 열처리 주기에 대한 공급업체의 권장 사항을 엄격하게 준수하세요. 열처리가 잘못되면 강철의 특성이 손상될 수 있습니다.

스테인리스 스틸에 적합한 절단 도구와 기술을 사용합니다.

황삭 가공 후 및 EDM 전후에 응력을 완화하여 치수 안정성을 유지합니다.

4. 청결 및 취급:

오염을 방지하기 위해 금형 제조 및 사용 시 청결한 환경을 유지합니다.

광택이 있는 표면은 긁힘이나 손상이 생기지 않도록 주의해서 다루세요.

5. 규제 환경:

금형강 자체는 FDA의 직접적인 규제를 받지 않지만(금형강의 경우 드물게 임플란트의 일부가 아닌 경우), 성형된 부품은 규제를 받습니다. 금형강 선택은 규정을 준수하는 의료 기기를 생산하는 능력에 직접적인 영향을 미칩니다.

몰더는 ISO 13485 품질 관리 시스템에 따라 운영되는 경우가 많습니다.

6. 비용 대비 성능:

의료용 강재는 더 비싸지만 의료 산업에서 금형 고장, 부품 불량 또는 제품 리콜로 인한 비용은 천문학적일 수 있습니다. 고품질 강철에 대한 투자는 일반적으로 정당화됩니다.

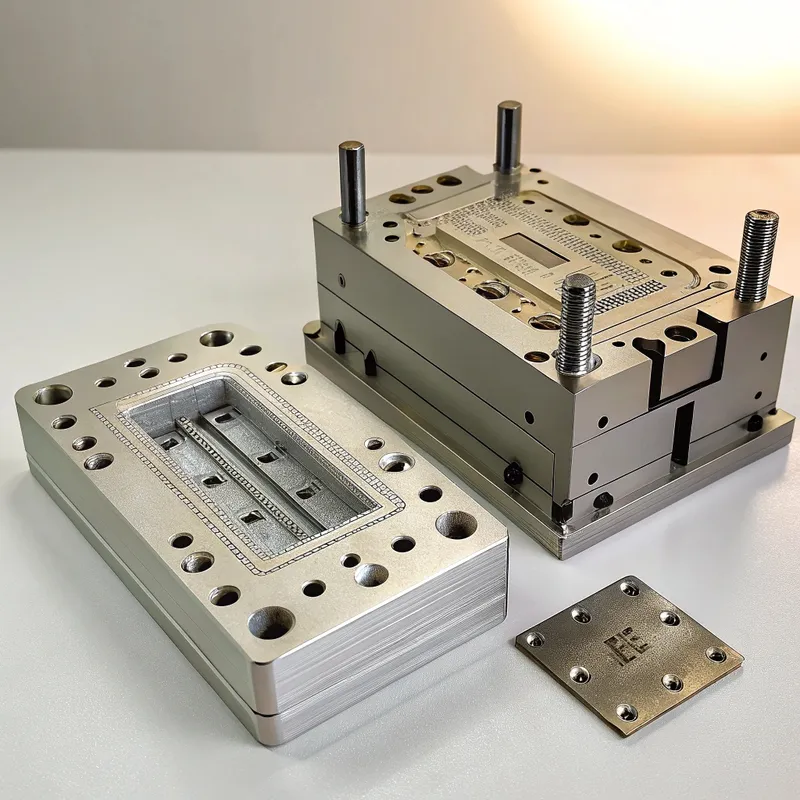

흰색 표면에 여러 부품과 구성 요소가 있는 금속 금형 도구입니다.

설계/구현 가이드/베스트 프랙티스

1. 초기 공급업체 참여:

설계 단계 초기에 평판이 좋은 철강 공급업체 및 숙련된 금형 제작업체와 상담하세요. 이들은 제조 가능성을 위한 강철 선택 및 설계에 대한 귀중한 조언을 제공할 수 있습니다.

2. 강철 청결에 우선순위를 둡니다:

높은 광택과 내피로성이 요구되는 중요한 의료용 애플리케이션에는 항상 ESR 또는 VAR 등급을 선택하십시오. 재료 인증을 요청하세요.

3. 열처리 최적화:

의료용 스테인리스 스틸에 익숙한 숙련된 열처리 전문가를 활용하세요. 진공 열처리 및 다양한 온도를 지정합니다. 안정성과 경도를 극대화하기 위해 극저온 처리를 고려합니다.

4. 광택을 위한 디자인:

다듬기 어려운 지나치게 복잡한 지오메트리는 피하세요. 접근 가능한 표면을 확보합니다.

5. 효과적인 냉각 채널 설계:

스테인리스강의 잠재적으로 낮은 열전도율을 보완합니다. 복잡한 부품이나 빠른 사이클의 경우 컨포멀 냉각을 고려하세요.

6. 전략적 벤팅:

가스 트랩, 화상 자국, 불완전한 충전을 방지하기 위해 적절한 환기를 실시하세요. 환기구는 섬광을 피하고 청소하기 쉽도록 설계해야 합니다.

7. 견고한 배출 시스템:

특히 섬세한 의료용 부품의 왜곡을 방지하기 위해 부드럽고 균일하게 부품을 배출할 수 있도록 설계되었습니다.

8. 금형 유지 관리 프로그램:

엄격한 청소 및 유지보수 일정을 실행합니다. 비부식성 세척제를 사용합니다. 마모, 손상 또는 부식이 있는지 정기적으로 검사합니다.

9. 문서화 및 추적성:

강철 소싱, 열처리, 가공 공정 및 금형 유지 관리에 대한 철저한 기록을 유지하세요. 이는 의료 기기 규정 준수에 매우 중요합니다.

10. 특정 애플리케이션을 위한 텍스처링 고려하기:

고광택이 일반적이지만 일부 의료용 부품에는 그립감이나 기타 기능적 이유로 특정 텍스처가 필요할 수 있습니다. 선택한 강철이 텍스처링 공정(예: 화학적 에칭)에 적합한지 확인합니다.

의료용 금형강의 일반적인 문제와 해결책

문제 일반적인 원인 솔루션
부식/녹 환경/멸균에 부적합한 강철 등급, 부적절한 보관/취급, 강한 세척제, 염화물 노출. 적절한 스테인리스 스틸(예: Stavax ESR, M333) 선택, 필요한 경우 부동태화 확인, 권장 세척제 사용, 보관 중 습도 조절, 이종 금속과의 직접 접촉 피하기.
열악한 광택성/구덩이 내포물 함량이 높은 강철, 부적절한 연마 기술/재료, EDM 리캐스트 레이어가 완전히 제거되지 않은 경우. ESR/VAR 등급 강철 사용, 점진적으로 미세한 연마재를 사용한 다단계 연마 프로토콜 준수, EDM 리캐스트 층의 완전한 제거(예: 스톤 또는 화학 에칭), 폴리셔의 적절한 교육 등을 준수합니다.
조기 마모/침식 연마성(예: 유리로 채워진) 폴리머 성형, 불충분한 금형강 경도, 국부적으로 높은 전단/유동 속도. 더 높은 경도/내마모성 강철(예: M390과 같은 PM 스테인리스 스틸) 선택, 전단을 줄이기 위해 게이트 위치 및 크기 최적화, 특정 부위에 내마모성 PVD 코팅(CrN, TiN) 고려, 적절한 열처리 보장.
크래킹/치핑 부적절한 열처리(너무 부서지기 쉬움), 날카로운 내부 모서리 디자인, 과도한 체결력, 기계적 손상. 인성을 위한 열처리 최적화, 넉넉한 반경(최소 0.5mm)으로 설계, 적절한 금형 설정 및 정렬, 금형 부품을 신중하게 취급합니다.
부품 고착/배출 문제 통풍 각도 부족, 표면 마감 불량, 언더컷, 부적절한 통풍, 처리 매개변수. 통풍 각도 증가, 금형 광택 개선, 언더컷 제거 또는 적절한 리프터/슬라이드 사용, 통풍 최적화, 성형 매개변수(온도, 압력, 속도) 조정 등을 수행합니다. 문제가 지속되면 이형 코팅을 고려하세요.
차원 불안정성 제조 중 부적절한 응력 완화, 부적절한 템퍼링, 성형 중 상당한 온도 변화. 적절한 응력 완화 사이클 구현(황삭, EDM 후), 철저한 템퍼링 보장, 열 안정성을 위한 금형 냉각 최적화, 치수 안정성이 우수한 것으로 알려진 강재 사용.
용접 수리 문제 경화된 스테인리스 스틸에서 우수한 용접 품질을 달성하기 어려움; 용접 후 뒤틀림 또는 균열. 공구강에 특화된 용접 절차(예: 마이크로-TIG) 사용, 적절한 충전재 선택, 강철 공급업체 권장 사항에 따른 예열 및 용접 후 열처리(PWHT) 주의, 레이저 용접 고려 등이 있습니다.
금형 부품의 갈링/발작 움직이는 부품의 경도가 비슷하거나, 윤활이 충분하지 않거나, 접촉 압력이 높습니다. 슬라이딩 부품의 경도를 다르게 설계하고, 적절한 금형 윤활제(필요한 경우 의료용)를 사용하고, 적절한 정렬과 간격을 확보하고, 저마찰 코팅을 고려합니다.

의료용 금형강 선택을 위한 설계 체크리스트/의사 결정 지원

이 체크리스트는 의사 결정 과정을 안내하는 데 도움이 될 수 있습니다:

1. 의료 기기 및 부품 요구 사항:

구체적인 의료용 애플리케이션은 무엇인가요? (예: 진단, 약물 전달, 수술).

일회용 부품인가요, 재사용 가능한 부품인가요?

부품의 중요 품질(CTQ) 특징은 무엇인가요(치수, 표면, 선명도)?

부품에 광학적 선명도가 필요합니까? (그렇다면 연마성이 높은 ESR/VAR 강재를 우선적으로 고려합니다).

필요한 표면 마감(SPI 표준)은 무엇인가요?

2. 성형 폴리머 재료:

어떤 특정 플라스틱 수지를 성형할 예정인가요? (예: PC, PP, PEEK, PMMA, COC, COP, LSR).

수지가 부식성(예: 염소산염, 염화수소 방출)인가? (그렇다면, 높은 내식성이 가장 중요합니다).

수지가 연마성 수지(예: 유리 충전, 미네랄 충전)인가요? (그렇다면 내마모성을 우선적으로 고려하세요).

용융 온도와 점도는 어떻게 되나요?

3. 생산 및 운영 요인:

연간 예상 생산량은 얼마인가요? (낮음, 중간, 높음).

목표 사이클 시간은 어떻게 되나요? (냉각 요구 사항에 영향을 줍니다).

금형이 클린룸 환경에서 작동합니까?

최종 부품은 어떤 멸균 방법을 거치게 되나요? (오토클레이브, EtO, 감마, 전자빔 - 부품 재료에 대한 요구 사항, 금형 품질에 간접적으로 영향을 미침).

금형 자체에 어떤 형태의 살균이나 강력한 세척이 필요한가요? (그렇다면, 금형 강재에 높은 내식성이 중요합니다.)

여러 개의 나사 고정 장치와 중앙 금속 조각이 있는 기계 부품의 3D 모델

4. 금형 강재 속성 및 성능:

필요한 내식성 수준: (표준, 높음, 매우 높음).

필요한 광택 수준: (예: SPI C1, B1, A2, A1/광학).

필요한 내마모성 수준: (연마재의 경우 표준, 보통, 높음).

목표 경도(HRC): (예: 48-52 HRC, 52-56 HRC).

가공성 고려 사항: (복잡한 가공이 필요한가?).

치수 안정성 요구 사항: (공차가 좁은 부품의 경우).

용접 수리성 요구 사항: (예상되는 수정 사항 또는 마모가 심한 부위?).

5. 예산 및 소싱:

금형강에 대한 예산은 얼마인가요? (총 소유 비용 대비 잔액).

선호하는 철강 공급업체나 등급이 있나요?

선택한 강철의 가용성 및 리드 타임?

6. 결정 팁:

의료용 애플리케이션의 경우 항상 초기 강재 비용보다 안전과 부품 품질을 우선시해야 합니다.

투명 부품 또는 고광택 표면의 경우 수정된 420과 같은 ESR/VAR 스테인리스강(예: Stavax ESR, Bohler M333 ISOPLAST)이 표준입니다.

부식성 환경이나 잦은 오토클레이브의 경우 고크롬 스테인리스강이 필수입니다.

연마성 수지의 경우 경도가 높은 스테인리스강 또는 PM 등급(예: 부식 방지 코팅이 된 경우 Bohler M390 MICROCLEAN, Uddeholm Vanadis 등급)을 고려하세요.

확실하지 않은 경우 재료 전문가와 숙련된 의료용 금형 제작자에게 문의하세요.

작업장 환경에 표시되는 스탬핑 몰드용 금속 부품 모음입니다.

관련 기술/개념

관련 기술과 개념을 이해하면 의료용 사출 금형강의 역할을 이해하는 데 더 넓은 맥락을 이해할 수 있습니다.

1. 관련 기술/개념: 의료용 플라스틱:

이러한 강재를 사용하여 성형된 플라스틱은 의료용으로 특별히 제조되거나 선택됩니다. 일반적인 예는 다음과 같습니다:

- 폴리카보네이트(PC): 강도, 선명도, 내충격성. 하우징, 커넥터, 주사기 등에 사용됩니다.

- 폴리프로필렌(PP): 비용 효율적이고 내화학성이 우수합니다. 주사기, 용기, 뚜껑에 사용됩니다.

- 폴리에틸렌(PE): (HDPE, LDPE, UHMWPE) 유연성, 생체 적합성. 백, 튜브, 일부 임플란트에 사용됩니다.

- 폴리에테르에테르케톤(PEEK): 고강도, 온도 저항성, 생체 적합성. 일부 이식형 장치, 까다로운 수술 도구에 사용됩니다.

- 폴리설폰(PSU)/폴리에테르설폰(PES): 고온 내성, 멸균 가능. 재사용 가능한 의료용 부품에 사용됩니다.

- 고리형 올레핀 공중합체(COC)/고리형 올레핀 폴리머(COP): 뛰어난 투명도, 차단성, 생체 적합성. 프리필드 주사기, 진단 바이알에 사용됩니다.

- 액상 실리콘 고무(LSR): 생체 적합성, 유연성, 멸균성. 씰, 개스킷, 카테터, 소프트 터치 부품에 사용됩니다. 특수한 금형 설계 및 가공이 필요합니다. 금형강과 이러한 플라스틱 간의 상호 작용(예: 가스 배출, 마모성, 점착성)이 강재 선택에 영향을 미칩니다.

2. 관련 기술/개념: 클린룸 제조:

많은 의료 기기, 특히 침습적이거나 이식 가능한 의료 기기는 통제된 클린룸 환경(예: ISO 클래스 7 또는 8)에서 성형 및 조립됩니다.

- 금형에 미치는 영향: 클린룸에 사용되는 금형은 청소가 용이하고 미립자 발생이 최소화되도록 설계되어야 하며(예: 녹이나 코팅이 벗겨지지 않음) 유해 물질을 배출하지 않는 재료로 만들어져야 합니다. 스테인리스 스틸 몰드가 선호됩니다. 몰드 설계에는 클린룸 내 오염을 최소화하는 기능도 포함될 수 있습니다.

3. 관련 기술/개념: 멸균 기술:

의료 기기는 멸균 상태여야 합니다. 일반적인 방법은 다음과 같습니다:

- 스팀 오토클레이브: 고온(121~134°C) 및 고압. 금형 자체를 고압 멸균하거나 부품을 고압 멸균 후 테스트하여 잔류물을 추적하는 경우 금형 재료에 뛰어난 내식성이 요구됩니다.

- 에틸렌 옥사이드(EtO) 가스: 저온, 효과적이지만 폭기가 필요한 독성 가스.

- 감마선/전자빔(E-빔): 이온화 방사선. 주로 플라스틱 소재의 안정성에 영향을 주지만, 금형은 이를 견딜 수 있는 부품을 생산해야 합니다. 부품의 멸균 방법 선택은 플라스틱 소재 선택에 영향을 미칠 수 있으며, 이는 금형강에 영향을 미칠 수 있습니다(예: 플라스틱이 분해되어 부식성 부산물을 방출하는 경우).

4. 관련 기술/개념: 첨단 철강 제조(ESR, VAR, PM):

- 일렉트로슬래그 재용융(ESR): 소모성 전극(기존 생산된 강철)을 슬래그 배스를 통해 재용해하는 2차 정련 공정입니다. 슬래그는 강철을 정제하여 불순물(황, 산화물, 질화물)을 제거하고 기계적 특성이 개선된 보다 균질하고 깨끗한 잉곳을 만듭니다. 높은 연마성과 인성을 위해 매우 중요합니다.

- 진공 아크 재용융(VAR): ESR과 유사하지만 진공 상태에서 재용융이 이루어집니다. 이 공정은 용존 가스를 제거하고 내포물을 더욱 감소시켜 매우 고순도 강철을 생산하는 데 탁월합니다.

- 분말 야금(PM) 강재: 강철을 먼저 미세한 분말로 분무한 다음 고압과 고온에서 응집시킵니다(열간 등방성 프레스 - HIP). 이렇게 하면 매우 미세하고 균일하게 분포된 탄화물을 가진 매우 균질한 강철이 생산되므로 합금 함량이 비슷한 기존 강철에 비해 내마모성, 인성 및 연삭성이 우수합니다.

5. 관련 기술/개념: 금형용 표면 코팅:

의료용 스테인리스강은 코팅되지 않은 상태로 사용되는 경우가 많지만, 표면 코팅을 통해 특정 특성을 향상시킬 수 있습니다:

- PVD(물리적 기상 증착) 코팅: (예: TiN, CrN, AlCrN) 진공 상태에서 적용된 얇고 단단한 세라믹 코팅. 내마모성을 개선하고 마찰을 줄이며(더 나은 방출) 경우에 따라 내식성을 향상시킬 수 있습니다.

- CVD(화학 기상 증착) 코팅: PVD와 유사하지만 더 높은 온도에서 화학 반응이 일어납니다.

- 질화/질화 침탄: 확산 공정은 강철 표면을 경화시켜 마모를 개선하고 때로는 내식성을 향상시킵니다. 의료용 애플리케이션의 고려 사항에는 코팅 재료의 생체 적합성(전이 위험이 있는 경우)과 박리 방지를 위한 강력한 접착력 확보가 포함됩니다.

6. 관련 기술/개념: 규제 표준(FDA, ISO 13485):

- FDA(미국 식품의약국): 미국에서 의료 기기를 규제합니다. 제조업체는 기기의 안전성과 유효성을 보장해야 하며, 여기에는 재료 및 제조 공정에 대한 관리가 포함됩니다. 금형 강재 선택은 이러한 관리의 일부입니다.

- ISO 13485: 의료 기기의 설계, 생산, 설치 및 서비스에 관련된 조직을 위한 품질 관리 시스템(QMS)에 대한 요구 사항을 명시하는 국제 표준입니다. 적절한 재료 선택, 공정 검증(성형 포함) 및 추적성은 핵심 구성 요소입니다. 적절한 의료용 금형강을 사용하면 제조업체가 이러한 QMS 요건을 충족하는 데 도움이 됩니다.

다양한 구성과 구성 요소를 보여주는 금속 사출 성형에 사용되는 금속 금형 세트입니다.
마이크 탕

사출 금형이란 무엇인가요?

소개: 사출 성형 공정에서 플라스틱 수지는 플라스틱 부품 제조의 주요 재료입니다. 제조 공정을 통해 용융된 플라스틱이 금형 반쪽으로 흘러 들어가 금형을 채웁니다.

더 읽기"
마이크 탕

사출 성형이란 무엇인가요?

소개: 사출 성형은 꽤 멋진 제조 방법입니다. 오래 전부터 사용되어 왔으며 제조 속도를 높여줍니다. 속도와 생산 용이성은 제조에서 중요한 고려 사항입니다,

더 읽기"

제공되는 최적화 솔루션 무료

이메일: [email protected]

또는 아래 문의 양식을 작성하세요:

ko_KRKO

빠른 견적 요청하기

다음을 통해 도면 및 세부 요구 사항을 보내세요.

Emial:[email protected]

또는 아래 문의 양식을 작성하세요:

빠른 견적 요청하기

다음을 통해 도면 및 세부 요구 사항을 보내세요.

Emial:[email protected]

또는 아래 문의 양식을 작성하세요:

빠른 견적 요청하기

다음을 통해 도면 및 세부 요구 사항을 보내세요.

Emial:[email protected]

또는 아래 문의 양식을 작성하세요:

빠른 견적 요청하기

다음을 통해 도면 및 세부 요구 사항을 보내세요.

Emial:[email protected]

또는 아래 문의 양식을 작성하세요:

빠른 견적 요청하기

다음을 통해 도면 및 세부 요구 사항을 보내세요.

Emial:[email protected]

또는 아래 문의 양식을 작성하세요:

브랜드에 대한 빠른 견적 요청하기

다음을 통해 도면 및 세부 요구 사항을 보내세요.

Emial:[email protected]

또는 아래 문의 양식을 작성하세요:

댓글 작성하기

이 도움말에 대한 자세한 내용을 보려면 "[email protected]"으로 이메일 주소를 입력하세요.

빠른 견적 요청하기

다음을 통해 도면 및 세부 요구 사항을 보내세요.

Emial:[email protected]

또는 아래 문의 양식을 작성하세요:
