- 패킹(홀딩이라고도 함)은 캐비티 충전 직후에 이루어지는 단계로, 기계가 용융물이 냉각되고 수축하기 시작할 때 압력을 유지합니다. 패킹 압력이 없으면 응고 과정에서 발생하는 수축으로 인해 두꺼운 벽에 싱크 마크가 생기고, 부품 내부에 공극이 발생하며, 치수가 작아집니다. 이 단계는 2~10초 동안 진행되며, 최종 부품의 무게, 치수 및 표면 품질을 직접 결정합니다.
- 냉각은 전체 사이클 타임의 50~70%를 차지하며 부품 품질을 희생하지 않고 처리량을 높일 수 있는 가장 제어하기 쉬운 단일 변수입니다.
- 용융 온도는 재료에 따라 180°C~350°C이며, 대부분의 엔지니어링 수지는 70–140 MPa의 사출 압력을 사용합니다.
- ZetarMold는 3교대로 80~1,600톤 기계 47대를 운영하며 T1 샘플 평균 리드타임은 15일, 초도품 합격률은 92%입니다.
사출 성형 공정이란 무엇이며 각 단계가 중요한 이유는 무엇입니까?
사출 성형 공정은 용융된 열가소성 수지1을 정밀 강재 금형에 고압으로 주입한 뒤 냉각·고화하여 완성 부품을 만드는 순환식 제조 방식입니다. 부품 형상과 소재에 따라 전체 사이클에는 10~180초가 걸립니다. 다섯 공정 단계는 단순한 순서가 아니라 서로 의존하는 시스템입니다. 1단계에서 설정한 형체력은 2단계의 플래시 발생 여부를 좌우하고, 3단계의 보압은 4단계 냉각 후 나타나는 싱크 마크를 제어합니다. 어느 한 단계라도 잘못되면 결함이 이후 사이클 전반에 누적됩니다.

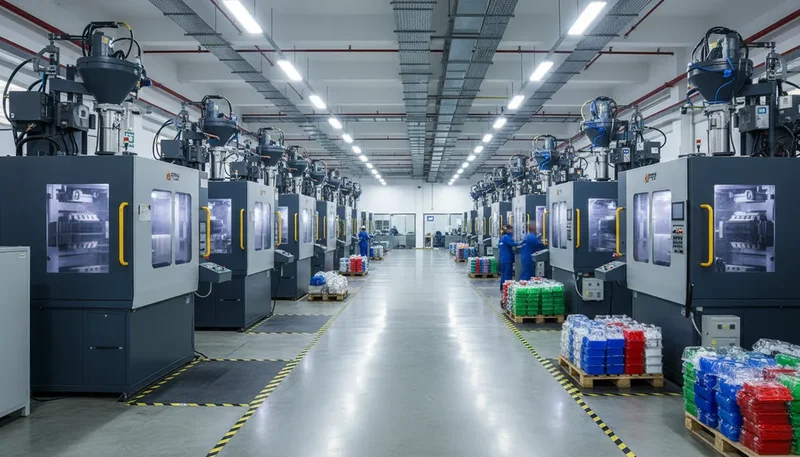

ZetarMold 공장에서는 47대의 사출성형기로 400종이 넘는 소재를 가공합니다. 수백만 번의 양산 사이클을 통해 얻은 한 가지 교훈은 대부분의 품질 문제가 전체적으로 “나쁜 공정”이 아니라 특정 한 단계에서 잘못 설정된 조건으로 추적된다는 점입니다. 각 단계의 기능과 조건을 개별적으로 이해하는 것이 하루에 양품 50,000개를 생산하는 공정과 지속적인 작업자 개입이 필요한 공정의 차이를 만듭니다.
다섯 가지 핵심 단계인 형폐, 사출, 충전/보압, 냉각 및 취출은 연속 루프로 실행되며, 소재 준비(건조, 이송)는 백그라운드에서 병렬로 진행됩니다. 일부 공정에는 여섯 번째 단계(트리밍이나 검사 같은 성형 후 작업)가 추가되고, 고복잡도 부품에는 일곱 번째 단계(인몰드 라벨링 또는 인서트 배치)가 포함될 수 있습니다. 그러나 이 5단계 핵심 사이클은 5-tonne 실험실 프레스부터 5,000-tonne 자동차용 장비까지 모든 사출 성형기에 공통으로 적용됩니다.
1단계: 형체 — 금형 닫기 및 잠금
형폐는 모든 사출성형 사이클의 첫 단계입니다. 플라스틱이 캐비티에 들어가기 전에 장비의 유압식 또는 전동식 형체 장치가 금형 양쪽을 닫고 잠금력을 가합니다. 이 힘은 사출압과 부품 투영면적의 곱보다 커야 합니다. 그렇지 않으면 사출 중 금형이 열려 파팅 라인을 따라 얇은 플라스틱 지느러미 형태의 플래시가 발생하며, 수작업 트리밍이 필요하고 부품 품질이 저하됩니다.
형체력은 톤 단위로 측정합니다. 특정 부품에 필요한 형체력은 투영 면적(cm²) × 캐비티 압력(MPa) ÷ 10으로 계산합니다. 투영 면적 100 cm², 캐비티 압력 40 MPa인 일반적인 부품의 최소 형체력은 400톤입니다. ZetarMold에서는 금형 마모와 사출 중 압력 급등을 고려해 계산된 최소값보다 10–15%의 안전 여유를 적용합니다. 이론상 최소 형체력과 정확히 같은 값으로 가동하면 파팅 라인 플래시가 발생하기 쉬우며, 이를 게이트 또는 사출 매개변수 문제로 오진하는 경우가 많습니다.
"계산된 최소값보다 10–15% 높은 형체력을 사용하면 금형을 손상시키지 않고 파팅 라인 플래시를 방지할 수 있다."True
The calculated minimum clamping force (projected area × cavity pressure) is a theoretical floor, not a production target. Mold wear, uneven pressure distribution across multiple cavities, and shot-to-shot injection pressure variation all require a safety margin. In our experience, a 10–15% margin above the calculated minimum eliminates flash without over-stressing the parting surface. Consistently over-clamping (>25% above minimum) accelerates mold wear and can deform the parting surface over time, creating the very flash problem you were trying to prevent.
"금형이 닫힌 상태를 유지하도록 항상 장비의 최대 가용 형체력을 사용해야 합니다."False
필요하지 않은데도 최대 형체력을 사용하면 금형이 손상됩니다. 과도한 형체력은 파팅면의 벤트를 눌러 캐비티에 가스를 가두고, 번 마크와 미충전을 유발합니다. 시간이 지나면 금형 파팅면도 변형되어 간극과 플래시가 발생하므로 의도한 효과와 정반대의 결과를 냅니다. 올바른 방법은 기초 원리로 필요한 형체력을 계산하고 최대 기계 용량을 기본값으로 삼는 대신 적정한 10–15%의 여유를 적용하는 것입니다.
금형 개폐 시간은 전체 사이클 타임에 직접 영향을 줍니다. 대형 금형은 완전히 닫히는 데 3–5초가 걸릴 수 있지만, 최신 전동식 기계에서 소형 금형은 1초 이내에 닫힙니다. 고속 금형 폐쇄 시퀀스(“고속 닫힘, 저속 잠금”)는 서보 전동식 기계의 표준입니다. 완전 폐쇄 지점 5–10 mm 전까지 금형을 빠르게 닫은 다음, 최종 안착 구간에서는 저압·저속으로 전환하여 금형 면의 충격 손상을 방지합니다. 이 시퀀스는 파팅 면을 보호하는 동시에 사이클 타임을 단축합니다.
2단계: 사출 — 금형 캐비티 충전
사출은 스크루가 전진하여 제어된 속도와 압력으로 용융 플라스틱을 스프루, 러너, 게이트를 거쳐 금형 캐비티로 밀어 넣는 단계입니다. 대부분 부품의 충전 시간은 0.5~3초로 일반적인 예상보다 빠릅니다. 단일 속도가 아닌 사출 속도 프로파일이 용융 선단의 캐비티 전진 방식을 제어하여 웰드 라인 위치, 표면 마감, 제팅 또는 번 마크 위험에 직접 영향을 줍니다.
캐비티가 약 95–98% 충전되면 스크루는 속도 제어에서 압력 제어로 전환되며, 이 전환점을 V/P(속도-압력) 전환이라고 합니다. 전환 전에는 기계가 사출 속도를 제어하고 전환 후에는 캐비티 압력을 제어합니다. 전환점을 올바르게 설정하는 것이 중요합니다. 너무 이르면(90% 충전) 미성형 위험이 남고, 너무 늦으면(100% 충전 이상) 캐비티가 과충전되어 응력 균열과 부품 고착이 발생합니다. ZetarMold에서는 모든 신규 금형의 시작점으로 V/P 전환을 97–98% 충전에 설정하고 초도 샷을 바탕으로 조정합니다.
| 재료 | 용융 온도(°C) | 사출 압력(MPa) | 사출 속도 | 참고 |
|---|---|---|---|---|
| PP(폴리프로필렌) | 200–270 | 70–100 | 중간~빠름 | 저온에서 게이트 고화 — V/P 전환 시점 주의 |
| ABS | 200–260 | 70–130 | 중간 | 고속에서 번 마크, 저속에서 제팅 |
| PC(폴리카보네이트) | 260–320 | 80–140 | 느림~보통 | 고점도 — 높은 배럴 온도 필요 |
| 나일론 PA66 | 260–290 | 80–140 | 빠른 | 저점도 — 조기 동결을 방지하려면 빠르게 충전 |
| POM(아세탈) | 180–220 | 80–130 | 중간 | 배기가 부족하면 가스가 축적될 수 있음 |
| TPE/TPU | 170–230 | 50–100 | 느림~보통 | 제팅이 발생하기 쉬움 — 높은 게이트 속도를 피함 |

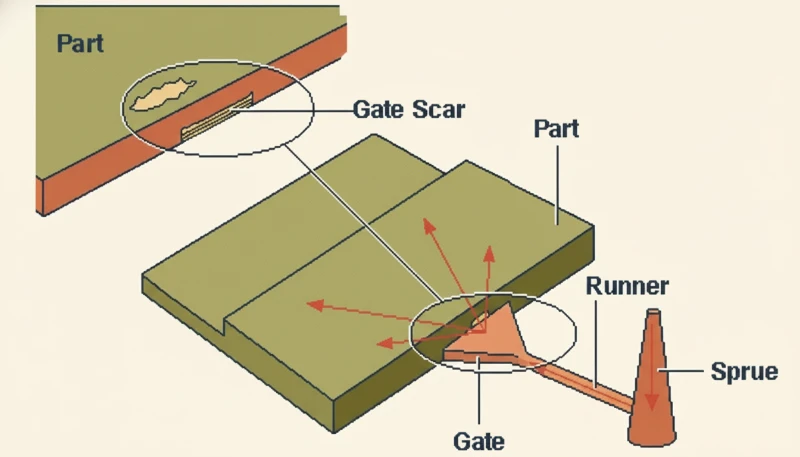

게이트 설계는 용융 수지가 캐비티에 들어가는 방식을 결정하며 사출 금형 설계에서 가장 중요한 결정 중 하나입니다. 서브마린(터널) 게이트는 부품 취출 시 절단되어 외관이 중요하지 않은 면에 깔끔한 흔적만 남깁니다. 엣지 게이트는 설계가 더 쉽지만 눈에 띄는 게이트 자국이 남아 다듬어야 합니다. 핫 러너 밸브 게이트는 게이트 자국을 완전히 없애고, 러너 고화 시간을 핵심 공정에서 제외해 사이클 시간을 단축합니다. 외관 품질이 중요한 부품을 생산하는 다중 캐비티 금형에는 핫 러너 밸브 게이트가 표준입니다. 대부분의 용도에서 추가 금형 비용은 30,000~50,000숏 이내에 낮아진 개당 원가로 회수됩니다.
ZetarMold에서 가장 자주 접하는 첫 사출 충전 문제는 미충전이 아니라 웰드 라인 위치입니다. Class-A 표면에 웰드 라인이 나타나는 경우 근본 원인은 거의 항상 사출 속도나 온도가 아니라 게이트 위치입니다. 당사는 모든 양산 금형의 강재를 절삭하기 전에 금형 유동 해석3을 수행합니다. 2024년에는 금형 제작 전 시뮬레이션을 통해 검토한 38개 신규 프로그램 중 12개에서 부적절한 게이트 위치를 식별했으며, 해당 금형당 평균 1.8회의 금형 수정 사이클을 절감했습니다.
3단계: 패킹 및 보압 — 수축 보상
보압(유지라고도 함)은 캐비티 충전 직후 기계가 냉각·수축하기 시작하는 용융 수지에 압력을 유지하는 단계입니다. 보압이 없으면 고화 중 수축으로 두꺼운 벽에 싱크 마크가 생기고, 부품 내부에 보이드가 발생하며, 치수가 작아집니다. 이 단계는 2–10초간 진행되며 최종 부품 중량, 치수 및 표면 품질을 직접 결정합니다.
클램핑: 불충분한 힘은 이음선 플래시를 유발합니다. 사출: 고속은 버닝 마크나 제팅을 유발하며; 저속은 조기 동결과 숏 샷을 유발합니다. 패킹: 과도한 압력은 응력 균열과 부품 접착을 유발하며; 부족한 압력은 싱크 마크와 미달 중량 부품을 유발합니다. 냉각: 불균일한 냉각은 뒤틀림을 유발하며; 불충분한 시간은 치수 변동과 이젝션 시 변형을 유발합니다. 이젝션: 불충분한 드래프트 각도는 표면 스크래치와 부품 접착을 유발하며; 불균일한 핀 배치는 푸시아웃 시 굽힘 또는 왜곡을 유발합니다. 각 결함은 특정 단계로 추적 가능한 구체적인 파라미터 근본 원인을 가집니다.
| 증상 | 근본 원인 | 시정조치 |
|---|---|---|
| 금형 수명 종료: | 패킹 압력 또는 시간 부족 | 패킹 압력을 10% 높이거나 보압 시간을 1s 연장 |
| 탈형 후 휨 | 과도한 보압과 불균일한 냉각 | 패킹 압력을 낮추고 냉각 채널의 균형 조정 |
| 캐비티에 부품이 달라붙음 | 게이트 근처 과도한 보압 | 보압을 낮추고 V/P 전환 시점을 확인하십시오 |
| 쇼트 샷 | 보압 전 충전 부족 | V/P 전환을 늦춤; 사출 속도 증가 |
| 샷 간 치수 편차 | 불규칙한 게이트 고화 시점 | 금형 온도를 조정하고 배럴 온도의 균일성을 확인 |
게이트가 완전히 굳어 캐비티를 밀봉하는 순간인 게이트 동결 시간이 최대 유효 보압 시간을 결정합니다. 게이트 동결 이후에는 소재가 더 이상 캐비티에 들어갈 수 없으므로 추가 보압 시간은 부품에 아무 영향을 주지 않습니다. 보압 시간을 점진적으로 늘리고 부품 중량이 더 이상 증가하지 않을 때까지 측정하여 게이트 동결 시간을 실험적으로 확인하는 것이 보압 시간을 설정하는 가장 신뢰할 수 있는 방법입니다. 당사 경험상 대부분의 양산 금형은 게이트 동결 시간을 실험적으로 검증하지 않아 필요한 것보다 보압 시간이 20~30% 더 깁니다. 이는 품질상 이점 없이 사이클 시간만 낭비합니다.
4단계: 냉각 — 가장 길고 중요한 단계
냉각은 사출 및 보압이 끝난 부품이 취출 전에 닫힌 금형 안에서 고화되는 단계로, 대부분 부품에서 전체 사이클 시간의 50~70%를 차지한다. 냉각 시간 단축은 사출 성형 생산에서 가장 큰 개선 효과를 낼 수 있는 방법이다. 연간 10만 사이클을 생산하는 부품의 냉각 시간을 10초 줄이면 해마다 기계 가동 시간 278시간을 절약할 수 있다. 기계 요율이 시간당 80달러라면 단 한 번의 공정 조정으로 연간 22,000달러를 절감하는 셈이다.

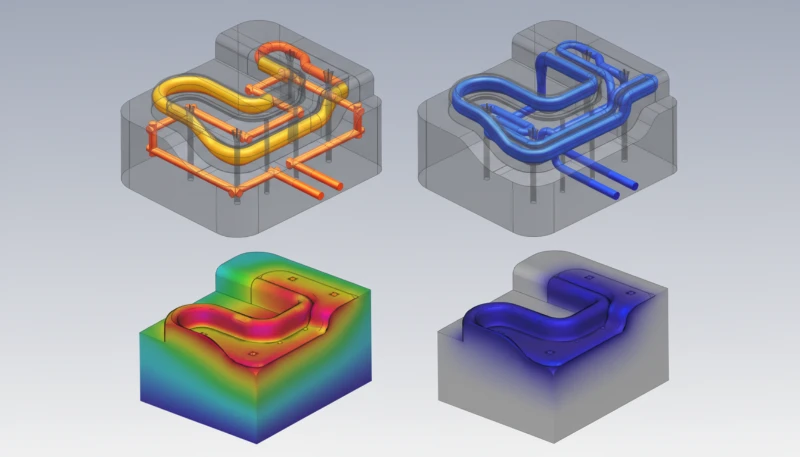

냉각 채널 설계는 냉각 효율을 결정하는 핵심 요소입니다. 기존 직선 천공 채널은 드릴링 제약으로 캐비티 표면에서 최소 10–15 mm 떨어져야 합니다. 적층 제조(3D 프린팅 강재) 툴링 인서트로 만든 컨포멀 냉각 채널은 부품 형상과 관계없이 8–10 mm의 균일한 간격을 유지하며 금형 캐비티 윤곽을 따릅니다. ZetarMold는 2024년에 1.2 mm 벽 두께의 ABS 하우징 프로그램을 직선 천공에서 컨포멀 냉각 채널로 전환해 사이클 타임을 28% 단축한 기록이 있습니다. 복잡한 곡면 부품은 연간 생산량이 200,000사이클을 넘으면 컨포멀 냉각이 거의 항상 타당합니다.
금형 온도는 또 다른 핵심 냉각 변수입니다. 금형 온도를 낮추면 냉각 시간이 단축되지만 부품 품질과 균형을 맞춰야 합니다. 금형이 너무 차가우면 표면 광택, 웰드 라인 외관 및 치수 안정성이 모두 저하될 수 있습니다. 대부분의 비정질 수지(ABS, PC, PS)는 금형 온도 30–80°C에서 가공하며, 반결정성 수지(PP, PA, POM)는 취출 전에 충분히 결정화되도록 40–100°C에서 가공합니다. 반결정성 수지를 지나치게 낮은 금형 온도에서 가공하면 급속 결정화로 잔류 응력이 고정됩니다. 부품은 취출 시 정상으로 보이지만 실온에서 응력이 완화되면서 이후 24–48시간 동안 점차 뒤틀립니다.
"냉각 시간은 전체 사출성형 사이클 타임의 50–70%를 차지하며 처리량 개선에 가장 큰 영향을 미치는 변수입니다."True
대부분의 부품에서 충전과 보압 단계는 합쳐서 1–5초가 걸리지만, 변형 없이 취출할 수 있을 만큼 부품이 충분한 강성을 얻을 때까지 냉각을 계속해야 합니다. 총 사이클이 40초라면 냉각은 일반적으로 20–28초 동안 진행됩니다. 냉각 시간은 벽 두께의 제곱에 비례하므로(t_cool ∝ wall²), 공칭 벽 두께를 3 mm에서 2.5 mm로 줄이면 냉각 시간이 31% 단축됩니다. 이는 냉각 시스템 자체를 변경하지 않고 사이클 시간을 개선하는 가장 빠른 방법인 경우가 많습니다.
"금형 온도조절기의 설정값이 캐비티 표면 온도를 직접 제어한다."False
금형 온도 조절기는 캐비티 표면 온도가 아니라 냉각수 입구 온도를 설정합니다. 실제 캐비티 표면 온도는 냉각수 유량, 채널 근접성, 금형 강재의 열전도율 및 사이클 시간에 따라 달라집니다. 냉각 시스템이 잘못 설계되면 냉각수 온도를 정밀하게 제어해도 캐비티 표면 전체에서 15–30°C의 편차가 나타날 수 있습니다. 불균일한 냉각과 그로 인한 휨 또는 차등 수축을 진단하는 유일하게 신뢰할 수 있는 방법은 컨트롤러 설정값에만 의존하지 않고 접촉식 고온계로 실제 금형 표면 온도를 측정하는 것입니다.
냉각 균일성은 냉각 시간만큼 중요합니다. 캐비티 전반의 냉각 속도 차이는 휨을 일으킵니다. 뜨거운 쪽이 차가운 쪽보다 더 수축하여 부품이 더 뜨거운 금형 면을 향해 휘어집니다. 코어와 캐비티 양쪽에 채널 밀도, 직경, 유량이 동일한 대칭형 냉각 채널 배치를 적용하는 것이 기본 요구 사항입니다. 불가피하게 비대칭 형상을 가진 복잡한 부품에는 툴 제작 전에 금형 유동 해석으로 냉각 균일성을 모델링하고 핫스폿을 식별합니다.
5단계: 취출 — 손상 없이 부품 꺼내기
취출은 마지막 단계입니다. 금형이 열리고 취출 시스템이 고화된 부품을 캐비티 밖으로 밀어냅니다. 이 단계는 1–3초밖에 걸리지 않지만 표면 결함(이젝터 핀 자국, 긁힘), 치수 오류(취출 중 부품 변형), 생산 중단(붙은 부품을 수동으로 꺼내야 함)에 지나치게 큰 비중으로 영향을 줍니다. 처음부터 취출을 올바르게 설계하면 이러한 문제 대부분을 방지할 수 있습니다.
구배각은 원활한 취출을 위한 첫 번째 방어선입니다. 구배가 충분하지 않으면 냉각 중 수축하는 부품이 강재 코어 표면을 꽉 물어 높은 이젝터 힘이 필요하고, 이로 인해 부품에 자국이나 변형이 생깁니다. 일반적인 기준은 무늬 표면의 경우 인발 깊이 25mm당 최소 1°, 연마 표면은 25mm당 0.5°입니다. 깊은 코어(>50mm)는 긴 표면에서 마찰이 누적되므로 연마 강재에도 최소 2~3°의 구배각을 지정합니다. 당사 고객 설계에서 구배 부족과 관련된 DFM4(제조 용이성 설계) 위반은 초도품 취출 실패의 가장 흔한 단일 원인이었습니다.
이젝터 핀 배치는 변형을 방지하도록 부품 투영 면적 전체에 힘을 고르게 분산해야 합니다. 길고 얇은 부품의 한쪽 끝에 취출력을 집중하면 밀어내는 단계에서 부품이 휘어져 후공정에서 교정할 수 없는 뒤틀림이 발생합니다. 얇은 벽 부품은 부품 투영 면적 25 cm²당 최소 핀 1개의 이젝터 핀 배치를 목표로 하며, 벽 두께가 국부적으로 더 두꺼운 리브나 보스 위에 핀을 배치합니다. 이러한 두꺼운 부분은 얇은 벽보다 취출력을 더 잘 견딥니다.
깊은 코어가 있거나 TPE 및 PP 같은 유연 소재를 사용하는 부품의 경우 ZetarMold의 모든 금형에 공기 보조 취출이 표준 적용됩니다. 금형이 열리는 순간 코어 표면에 압축 공기를 주입하여 부품과 강재 사이의 진공 밀봉을 해제함으로써 이젝터 힘 요구량을 40–60% 줄이고 대부분의 이젝터 핀 자국을 없앱니다. 공기 취출 포트는 코어 핀 주위에 0.03–0.05 mm의 환형 간극으로 설계됩니다. 이 간극은 재료 플래시를 방지할 만큼 좁고 4–6 bar의 공기가 통과할 만큼 넓습니다. 금형 비용을 최소화하기 위해 제작한 금형에서는 이 세부 사항이 자주 누락되며, 첫 양산 후 취출 문제가 나타나면 항상 다시 추가됩니다.
다섯 단계는 어떻게 함께 작동하는가: 사이클 시간 최적화
전체 사이클 시간은 다섯 단계의 합이지만 각 단계의 비중은 같지 않습니다. 시간이 어디에 쓰이는지 이해하는 것이 최적화의 첫 단계입니다. 냉각이 50~70%로 가장 크고 금형 열림/닫힘 10~20%, 사출 5~15%, 보압 5~10%, 취출 2~5% 순입니다. 냉각에 우선 집중하지 않는 사이클 시간 개선은 큰 성과를 내기 어렵습니다.
| 단계 | 시간(초) | 전체 대비 비율 | 최적화 수단 |
|---|---|---|---|
| 형체(닫힘) | 1.5 | 3.75% | 서보 전동식 기계; 고속 폐쇄 시퀀스 |
| 사출(충전) | 2.0 | 5.0% | 사출 속도 프로파일 최적화; 게이트 설계 |
| 충전/보압 | 4.0 | 10.0% | 실제 게이트 동결 시간을 확인하고 과도한 보압 시간을 제거 |
| 냉각 | 26.0 | 65.0% | 형상 적응형 냉각; 금형 온도 최적화; 벽 두께 감소 |
| 금형 개방 + 취출 | 4.0 | 10.0% | 서보 전동식 기계; 공기 보조 취출 |
| 로봇/부품 취출 | 2.5 | 6.25% | 측면 진입 로봇; 궤적 최적화 |
| 합계 | 40.0 | 100% |
실제로 가장 빠른 사이클 시간 개선은 세 가지에서 나옵니다. (1) 게이트 고화 시간을 실험으로 검증하고 과도한 보압 시간을 제거합니다. 최초 측정 시 대부분의 금형에서 20–30%의 과도한 보압 시간을 발견합니다. (2) 대량 생산 금형의 직선 드릴 냉각을 컨포멀 냉각으로 업그레이드합니다. (3) 유압식에서 서보 전동식 기계로 전환하면 반복 정밀도가 향상되고 개폐 사이클이 10–30% 빨라집니다. 적용할 수 있다면 DFM 벽 두께 축소, 즉 구조적으로 허용되는 부분의 부품을 더 얇게 설계하는 것이 가장 큰 효과를 냅니다. 냉각 시간은 벽 두께의 제곱에 비례하기 때문입니다.
사출 성형 단계에 관해 자주 묻는 질문
사출 성형 공정은 단계별로 어떻게 진행되나요?
사출 성형은 다섯 단계로 순차 진행됩니다. (1) 형체 — 금형 반쪽을 50~4,000톤의 힘으로 닫습니다. (2) 사출 — 용융 플라스틱이 70~140 MPa의 압력으로 0.5~3초 안에 캐비티를 채웁니다. (3) 보압 — 수축을 보상하기 위해 사출 압력의 50~80%를 2~10초간 유지합니다. (4) 냉각 — 부품이 10~80초 동안 고화되며 전체 사이클 시간의 50~70%를 차지합니다. (5) 취출 — 금형이 열리고 핀이 완성 부품을 밀어냅니다. 전체 사이클은 부품 크기와 재료에 따라 10~180초가 걸립니다.
사출 성형의 각 단계는 얼마나 걸리나요?
일반적인 40초 사이클에서는 형체에 1.5초, 사출에 2초, 보압에 4초, 냉각에 26초, 금형 개방 및 취출에 4초가 걸립니다. 냉각은 항상 총 사이클 타임의 50~70%를 차지하는 가장 긴 단계입니다. 매우 작고 벽이 얇은 부품은 10~15초에 전체 사이클을 완료할 수 있지만, 대형 자동차 범퍼나 인클로저는 거의 전적으로 냉각 시간 때문에 120~180초가 필요할 수 있습니다. 지배적인 변수는 벽 두께입니다. 냉각 시간은 벽 두께의 제곱에 비례하므로 3mm 벽은 2mm 벽보다 냉각에 약 2.25배 더 오래 걸립니다.
각 사출 성형 단계에서 흔히 발생하는 문제점은 무엇인가요?
형체: 힘이 부족하면 파팅 라인 플래시가 생긴다. 사출: 고속은 번 마크나 제팅, 저속은 조기 동결과 미성형을 만든다. 보압: 과압은 응력 균열과 고착, 저압은 싱크 마크와 저중량을 만든다. 냉각: 불균일 냉각은 휨, 시간 부족은 치수 편차와 취출 변형을 만든다. 취출: 구배 부족은 긁힘과 고착, 불균일한 핀 배치는 밀어낼 때 굽힘이나 변형을 만든다. 각 결함은 한 단계의 특정 매개변수 근본 원인으로 추적된다.
사출 성형에는 어떤 재료가 사용되나요?
사출 성형의 6단계를 배우세요: 클램핑, 사출, 패킹, 냉각, 금형 열기, 이젝션. 실제 공장 데이터를 활용한 전문가 가이드입니다.
사출 성형 비용은 단계당 얼마입니까?
사이클당(단계당이 아님) 기계 비용은 기계 크기와 사이클 시간에 따라 $0.01–$0.50입니다. 시간당 $80인 200톤 기계가 30초 사이클로 가동되면 분당 비용은 $0.67, 초당 약 $0.0033입니다. 재료비는 일반적으로 부품 원가의 30–50%입니다. 툴링은 생산량에 걸쳐 상각되는 고정비입니다. $15,000 금형을 100,000개 생산에 사용하면 부품당 $0.15가 추가됩니다. 냉각 단계가 기계 시간 비용의 대부분을 차지하며, 대부분의 생산 프로그램에서 냉각 시간을 20% 줄이면 부품당 기계 비용이 약 14% 감소합니다.
사출 성형 주기 중에 적용되는 안전 예방 조치는 무엇인가요?
대부분 엔지니어링 플라스틱의 용융 온도가 250 degrees Celsius를 넘는 장비 노즐 주변에서는 작업자가 내열 장갑과 보안경을 착용해야 합니다. 최신 장비에는 열릴 때 형체 장치를 정지시키는 인터록 안전 게이트가 포함됩니다. 가공 온도에서 유해 가스를 방출하는 PVC나 아세탈 같은 재료를 가공할 때는 적절한 환기가 필수입니다. 정기적인 유압 시스템 검사는 생산 현장에서 미끄러짐 위험과 화재 위험을 만드는 누출을 방지합니다. ZetarMold의 모든 작업자는 생산 장비를 운전하기 전에 인증된 안전 교육 프로그램을 이수하며, 각 장비는 비상 정지 시스템이 올바르게 작동하는지 확인하기 위해 분기마다 안전 인터록 검증을 받습니다.
빠른 참조: 사출 성형 프로젝트를 시작할 준비가 되셨습니까?
DFM 검토에 가져갈 수 있는 한 페이지 요약입니다. 형체력 = 투영 면적 × 캐비티 압력이며, 안전 여유는 10–15%입니다. 대부분의 소재에서 사출 속도는 온도보다 충전 패턴과 웰드 라인 위치에 더 큰 영향을 줍니다. V/P 전환은 충전률 97–98%로 설정합니다. 게이트 동결 시간을 실험적으로 결정하고 그 이후의 보압 시간은 모두 제거합니다. 냉각은 사이클의 50–70%를 차지합니다. 연간 200,000사이클 이상 운전하는 모든 금형에는 컨포멀 냉각 채널에 투자하십시오. 모든 표면에 인출 깊이 25 mm당 최소 1°의 구배를 적용하고, 깊이가 30 mm를 넘는 모든 코어에는 에어 취출을 지정하십시오.
ZetarMold는 모든 신규 프로젝트의 금형 견적 전에 무료 DFM 검토를 실시합니다. 20년간 축적한 사출 금형 설계·생산 경험과 금형 유동 해석 역량을 바탕으로 문제가 비용이 큰 금형 수정으로 이어지기 전에 찾아냅니다. 400종 이상의 소재를 가공하고 핵심 형상의 공차를 ±0.05mm로 관리하며, 금형 제작 승인 후 15일 이내에 T1 샘플을 제공합니다. 설계에서 초도 사출까지 진행해야 할 부품이 있다면 무료 DFM 상담과 금형 견적을 요청하십시오.
열가소성 수지: 열가소성 수지는 가열하면 연화되어 흐르고 냉각하면 고화되는 고분자 소재입니다. 이 가역적 특성 덕분에 사출 성형, 분쇄 재사용 및 재활용이 가능하며, 영구 경화되어 다시 녹일 수 없는 열경화성 플라스틱과 구별됩니다. ↩
사출 금형 설계: 사출 금형 설계란 캐비티, 코어, 러너 시스템, 냉각 채널 및 이젝션 메커니즘을 포함하는 금형 형상을 설계하는 엔지니어링 과정으로, 부품 품질과 사이클 시간, 생산 경제성을 직접 결정합니다. ↩
금형 유동 해석: 금형 유동 해석은 용융 플라스틱이 금형 캐비티를 채우는 방식을 예측하는 컴퓨터 시뮬레이션 기법입니다. 충전 압력, 온도 분포 및 냉각 균일성을 측정해 금형 제작 전에 웰드 라인, 에어 트랩, 싱크 마크 등의 잠재적 결함을 찾아냅니다. ↩
DFM: DFM(제조 용이성 설계)은 금형 제작 전에 부품 형상, 벽 두께, 구배각, 언더컷 및 소재 선택을 평가하여 결함을 없애고 금형 수정 횟수를 줄이는 체계적인 엔지니어링 검토입니다. ↩
