射出成形の工程：完全プロセスガイド

射出成形プロセスとは何か、各工程が重要なのはなぜか？

射出成形は、溶融した熱可塑性樹脂¹を精密鋼製金型へ高圧で注入し、冷却・固化して完成部品を作る循環型の製造方法です。部品形状と材料により、1サイクルは10～180秒です。5つの工程は単なる順序ではなく、相互に依存するシステムです。工程1で設定する型締力により工程2のバリ発生が決まり、工程3の保圧により工程4の冷却後に現れるヒケが左右されます。どれか1工程を誤ると、その欠陥が以降のサイクル全体へ連鎖します。

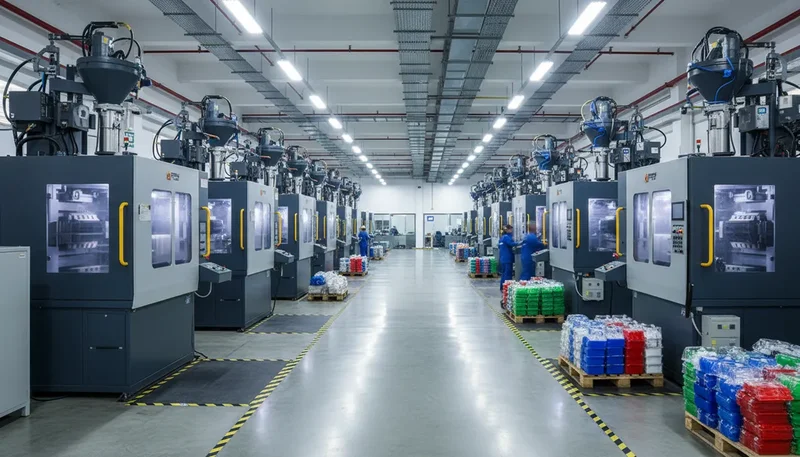

ZetarMoldの当社工場では、47台の射出成形機で400種類を超える材料を加工しています。数百万回の生産サイクルを通じて得た知見の一つは、品質問題の大半が工程全体の「悪さ」ではなく、特定の一工程で誤って設定されたパラメータに起因するということです。各工程の機能とパラメータを個別に理解することが、1日50,000個の良品を生産できる工程と、作業者による絶え間ない介入が必要な工程を分けます。

型締め、射出、充填・保圧、冷却、突出しという5つの中核工程は連続して循環し、材料準備（乾燥、搬送）は裏側で並行して行われます。一部の工程では第6工程（トリミングや検査などの成形後作業）が追加され、高複雑度部品では第7工程（インモールドラベルまたはインサート配置）が含まれる場合があります。ただし、この5工程の中核サイクルは、5トンのラボ用プレスから5,000トンの自動車用成形機まで、すべての射出成形機に共通します。

ステップ1：型締め — 金型を閉じてロックする

型締めは、各射出成形サイクルの最初の工程です。機械の油圧式または電動式型締装置が金型の両型を閉じ、プラスチックがキャビティへ入る前に型締力を加えます。この力は、射出圧力と成形品の投影面積を掛けた値を上回る必要があります。不足すると射出中に金型が開き、パーティングラインに沿って薄いひれ状のプラスチックであるバリが発生します。バリは手作業による除去が必要となり、成形品品質を低下させます。

型締め力はトンで測定します。特定の部品に適した型締め力は、投影面積（cm²）×キャビティ圧力（MPa）÷10で計算します。投影面積100 cm²、キャビティ圧力40 MPaで成形する一般的な部品の場合、最小型締め力は400トンです。ZetarMoldでは、金型摩耗や射出時の圧力スパイクを考慮し、算出した最小値に10～15％の安全余裕を加えます。理論上の最小型締め力ぴったりで運転すると、パーティングラインのバリが発生しやすく、ゲートや射出条件の問題と誤診されることがあります。

金型の開閉時間は総サイクルタイムに直接影響します。大型金型は完全に閉じるまで3–5秒かかることがありますが、小型金型は最新の電動成形機なら1秒未満で閉じます。高速型閉じシーケンス（“高速型閉じ、低速型締め”）はサーボ電動成形機の標準です。金型を全閉位置の5–10 mm手前まで高速で閉じ、その後、金型面への衝撃損傷を避けるため、低圧・低速に切り替えて最終着座させます。このシーケンスにより、パーティング面を保護しながらサイクルタイムも短縮できます。

ステップ2：射出 — 金型キャビティへの充填

射出は、スクリューが前進し、溶融樹脂をスプルー、ランナー、ゲートを通して、制御された速度と圧力でキャビティへ押し込む工程です。多くの部品の充填時間は0.5～3秒で、一般に想像されるより高速です。単一速度ではなく射出速度プロファイルが、溶融先端のキャビティ内での進み方を制御し、ウェルドライン位置、表面仕上げ、ジェッティングや焼けのリスクに直接影響します。

キャビティ充填率が約95–98%に達すると、スクリュー制御は速度制御から圧力制御へ切り替わります。この切替点をV/P（速度・圧力）切替と呼びます。切替前は成形機が射出速度を制御し、切替後はキャビティ圧力を制御します。切替点の正しい設定は極めて重要です。早すぎる場合（充填90%）はショートショットのリスクが残り、遅すぎる場合（充填100%以上）はキャビティが過充填となり、応力亀裂や製品の貼り付きが発生します。ZetarMoldでは、すべての新規金型でV/P切替を充填97–98%に初期設定し、初回成形品に基づいて調整します。

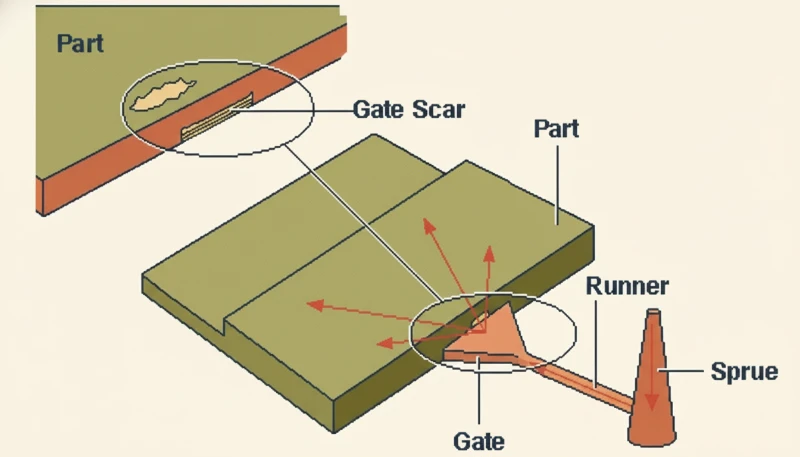

ゲート設計は溶融樹脂がキャビティへ入る方法を決めるもので、射出金型設計における最重要判断の一つです。サブマリン（トンネル）ゲートは部品突出し時に切断され、非意匠面に小さくきれいなゲート跡を残します。サイドゲートは設計しやすい一方、目立つゲート跡が残り、切除が必要です。ホットランナーのバルブゲートはゲート跡を完全になくし、ランナーの固化をクリティカルパスから除くことでサイクルタイムを短縮します。外観品質の高い部品を量産する多数個取り金型ではホットランナーのバルブゲートが標準的で、ほとんどの用途で30,000～50,000ショット以内に金型追加費用を部品単価の低下で回収できます。

ステップ3：充填・保圧 — 収縮の補償

保圧（保持とも呼ばれる）はキャビティ充填直後の工程で、溶融樹脂が冷却・収縮し始める間、機械が圧力を維持します。保圧がなければ、固化時の収縮により厚肉部にヒケ、部品内部にボイド、寸法不足が生じます。この工程は2–10秒で、最終的な部品重量、寸法、表面品質を直接決定します。

保圧は通常、射出圧力の50–80%に設定します。保圧が高すぎるとキャビティが過充填になり、過剰な圧力下でゲートがシールされます。その結果、部品に残留応力が生じ、応力白化、離型後の反り、使用中の割れを引き起こします。保圧が低すぎると、ゲートが固化するまでの間にキャビティへの充填が不足し、厚肉部上の表面にヒケが発生します。適正な保圧は、目標重量の部品を得られる最小圧力です。初回ショットで保圧を下げ、部品重量が0.1%を超えて減少する点を確認してから、5–10%の余裕を加えて実験的に決定します。

ゲート固化時間、つまりゲートが完全に固化してキャビティを密閉する瞬間によって、有効な最大保圧時間が決まります。ゲート固化後に保圧を続けても、それ以上材料がキャビティへ入らないため、部品には何の効果もありません。ゲート固化時間を実験的に求めること、つまり保圧時間を段階的に延ばし、重量が一定になるまで部品重量を測定することが、保圧時間を設定する最も信頼性の高い方法です。当社の経験では、多くの量産金型が必要以上に20～30%長い保圧時間で稼働しています。ゲート固化時間が実験で検証されていないためで、品質上の利点なくサイクルタイムを浪費しています。

ステップ4：冷却 — 最長かつ最重要の工程

冷却とは、射出・保圧された部品が、取り出し前に閉じた金型内で固化する工程です。ほとんどの部品で総サイクルタイムの50～70%を占めます。冷却時間の短縮は、射出成形生産で最も効果の大きい改善です。年間サイクル数が100,000回の部品で冷却時間を10秒短縮すると、年間278機械時間を削減できます。機械単価が1時間当たり80ドルなら、1件の工程調整だけで年間22,000ドルの節約になります。

冷却水路設計は冷却効率を決める主因です。従来の直線ドリル水路は加工上の制約により、キャビティ表面から最低10～15 mm離す必要があります。積層造形（3Dプリント鋼製）金型インサートで製造するコンフォーマル冷却水路は、部品形状にかかわらずキャビティ輪郭から均一に8～10 mmの距離を保ちます。ZetarMoldでは2024年、肉厚1.2 mmのABSハウジング案件で直線ドリルからコンフォーマル冷却へ切り替え、サイクル時間を28%短縮した記録があります。複雑な曲面部品では、年間生産が200,000サイクルを超える場合、コンフォーマル冷却はほぼ常に正当化されます。

金型温度は、もう一つの重要な冷却変数です。金型温度を下げると冷却時間は短縮しますが、部品品質との両立が必要です。金型が冷たすぎると、表面光沢、ウェルドラインの外観、寸法安定性がいずれも低下する可能性があります。ほとんどの非晶性樹脂（ABS、PC、PS）は金型温度30–80°C、半結晶性樹脂（PP、PA、POM）は突出し前に十分に結晶化させるため40–100°Cで成形します。半結晶性樹脂を低すぎる金型温度で成形すると、急速な結晶化によって残留応力が固定されます。突出し時には正常に見えても、室温で応力が緩和されるにつれ、その後24–48時間にわたって徐々に反りが進行します。

冷却の均一性は冷却時間と同じく重要です。キャビティ内の冷却速度差は反りを生み、高温側が低温側より収縮して部品が高温側金型面へ湾曲します。コア側とキャビティ側で水路密度、直径、流量を等しくする対称配置が基本要件です。避けられない非対称形状の複雑部品では、金型製作前に流動解析で冷却均一性をモデル化し、高温部を特定します。

ステップ5：突き出し—部品を損傷させずに取り出す

突き出しは最終工程です。金型が開き、突き出し機構が固化した部品をキャビティから押し出します。この工程は1～3秒ですが、表面欠陥（エジェクターピン跡、傷）、寸法誤差（突き出し時の部品変形）、生産停止（部品の固着による手作業での回収）の原因として不釣り合いに大きな割合を占めます。最初から突き出しを正しく設計することで、こうした問題の大半を防げます。

抜き勾配は、円滑な離型を守る第一の手段です。十分な抜き勾配がないと、冷却収縮時に部品が鋼製コア表面へ食い付き、強い突出し力が必要になって傷や変形が生じます。目安として、シボ面は抜き深さ25 mm当たり最低1°、研磨面は25 mm当たり0.5°です。深いコア（>50 mm）では、長い表面で摩擦が累積するため、研磨鋼でも最低2～3°を指定します。当社の経験では、抜き勾配不足に関するDFM⁴違反が、顧客設計における初品の離型不良で最も一般的な原因です。

エジェクタピンは、変形を防ぐため、部品投影面全体に力が均等に分散するよう配置する必要があります。長く薄い部品の一端に突き出し力が集中すると、押し出し工程で部品が曲がり、後工程では修正できない反りが生じます。当社では、薄肉部品の場合、部品投影面25 cm²当たり少なくとも1本のエジェクタピンを配置し、局所的に肉厚が大きいリブやボスの上にピンを設けます。これらの厚肉部は薄肉部よりも突き出し力に耐えられます。

ZetarMoldでは、深いコアを持つ部品やTPE、PPなどの柔軟材料用のすべての金型に、エアアシスト離型を標準採用しています。金型が開く瞬間にコア表面から圧縮空気を吹き込み、部品と鋼材の間の真空密着を解除することで、エジェクタ力を40～60%低減し、エジェクタピン跡の大部分をなくします。エア排出ポートは、コアピン周囲の0.03～0.05 mmの環状隙間として設計されます。材料のバリを防ぐほど狭く、4～6 barの空気を通すには十分な幅です。この仕様は金型費を最小化する目的で製作された金型ではしばしば省略されますが、初回量産で離型問題が発生した後には必ず追加されます。

5つの工程はどのように連携するか：サイクルタイムの最適化

総サイクルタイムは5工程すべての合計ですが、各工程の比重は同じではありません。時間がどこに使われているかを理解することが最適化の第一歩です。冷却が50～70%と最も多く、次いで金型開閉が10～20%、射出が5～15%、保圧が5～10%、突出が2～5%です。冷却を主な対象としないサイクルタイム改善では、大きな成果を得られない可能性があります。

実際に最も迅速なサイクルタイム改善は、3つの手段から得られます。（1）ゲート固化時間を実験で確認し、過剰な保圧時間をなくす。当社が初回測定する金型の大半には20～30%の余分な保圧時間があります。（2）量産金型で直線穴加工冷却からコンフォーマル冷却へ変更する。（3）油圧機からサーボ電動機へ切り替える。サーボ電動機は再現性に優れ、型開閉サイクルが10～30%高速です。構造上可能な箇所で部品を薄く設計するDFMによる肉厚削減は、冷却時間が肉厚の二乗に比例するため、実施可能なら最も効果的な変更です。

射出成形工程に関するよくある質問

射出成形プロセスのステップバイステップは何ですか？

射出成形は 5 つの工程を順に行います。(1) 型締め — 金型の両半部を 50～4,000 tonnes の力で閉じる。(2) 射出 — 溶融プラスチックが 70～140 MPa で 0.5～3 秒以内にキャビティを充填する。(3) 保圧 — 収縮を補うため、射出圧力の 50～80% を 2～10 秒間維持する。(4) 冷却 — 成形品を 10～80 秒かけて固化させ、これは総サイクル時間の 50～70% を占める。(5) 取出し — 金型が開き、ピンが完成品を押し出す。1 サイクルは部品の寸法と材料に応じて 10～180 秒です。

射出成形の各工程はどのくらいの時間がかかりますか？

一般的な40秒サイクルでは、型締めに1.5秒、射出に2秒、保圧に4秒、冷却に26秒、型開きと突き出しに4秒かかります。冷却は常に最長の工程で、総サイクルタイムの50～70%を占めます。非常に小さな薄肉部品なら10～15秒で1サイクルを完了できますが、大型の自動車バンパーやエンクロージャーでは、ほぼ冷却時間だけが要因となって120～180秒かかる場合があります。支配的な変数は肉厚です。冷却時間は肉厚の二乗に比例するため、3 mmの壁は2 mmの壁より冷却に約2.25倍長くかかります。

各射出成形工程における一般的な問題は何ですか？

型締め：力不足はパーティングラインのバリを生じます。射出：高速すぎると焼けやジェッティング、低速すぎると早期固化とショートショットを生じます。保圧：圧力過大は応力亀裂と部品固着、圧力不足はヒケと重量不足を生じます。冷却：不均一な冷却は反り、時間不足は寸法ばらつきと排出時の変形を生じます。排出：抜き勾配不足は表面傷と部品固着、不均一なピン配置は押出し時の曲がりや変形を生じます。各不良には、1つの工程に追跡できる特定の条件上の根本原因があります。

射出成形にはどのような材料が使用されていますか？

射出成形用として18,000を超える熱可塑性・熱硬化性グレードが市販されています。最も一般的に加工されるのは、消費財・自動車向けのPP（ポリプロピレン）、電子機器・筐体向けのABS、光学・耐衝撃部品向けのPC（ポリカーボネート）、機械部品向けのナイロン（PA6/PA66）、精密歯車向けのPOM（アセタール）、柔軟部品向けのTPE/TPUです。材料選択は、機械的特性、使用温度、耐薬品性、規制適合性、コストによって決まります。ZetarMoldでは400+の材料を加工し、用途要件に基づいて特定グレードを推奨できます。

射出成形の工程ごとの費用はいくらですか？

1サイクル当たりの機械費は、機械サイズとサイクル時間により0.01～0.50ドルです。時給80ドルの200トン機で30秒サイクルなら毎分0.67ドル、毎秒約0.0033ドルです。材料費は通常、部品原価の30～50％です。金型は生産量で償却する固定費で、15,000ドルの金型を100,000個で使うと1個0.15ドルです。冷却が機械時間費の大半を占め、冷却時間を20％短縮すると、多くの量産で部品当たり機械費が約14％下がります。

射出成形サイクル中に適用される安全予防措置は何ですか？

ほとんどのエンジニアリングプラスチックでは溶融温度が250°Cを超えるため、作業者は成形機のノズル付近で耐熱手袋と保護眼鏡を着用する必要があります。最新の成形機には、開くと型締め機構を停止するインターロック式安全扉が備わっています。加工温度で有害なヒュームを放出するPVCやアセタールなどの材料を加工する際は、適切な換気が不可欠です。油圧システムを定期的に点検すれば、生産現場で滑りや火災の危険を生む漏れを防げます。ZetarMoldでは、すべての作業者が量産機を操作する前に認定安全研修を修了し、各成形機で四半期ごとに安全インターロックを検証して、緊急停止システムが正しく機能することを確認しています。
