Quali sono il processo e le tecnologie di fabbricazione degli stampi a iniezione?

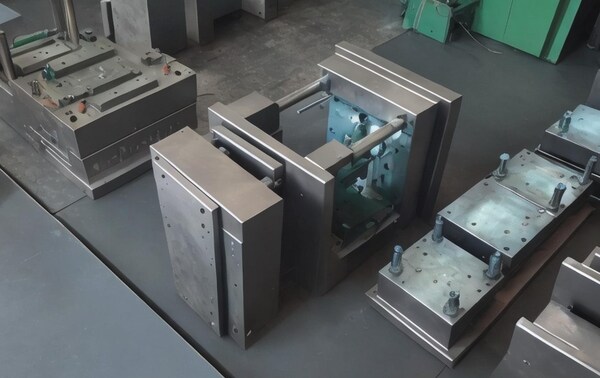

Introduzione: gli stampi sono fondamentali nell’industria moderna e la qualit๠degli stampi influisce direttamente sulla qualità dei prodotti.

Il processo di produzione degli stampi da materie plastiche² mediante stampaggio a iniezione³ si articola generalmente in personalizzazione secondo le richieste del cliente, progettazione dello stampo, fabbricazione, ispezione e prova, modifiche e riparazioni, nonché manutenzione. Le fasi seguenti le illustrano una per una.

In che modo la personalizzazione del cliente determina il processo di realizzazione dello stampo a iniezione?

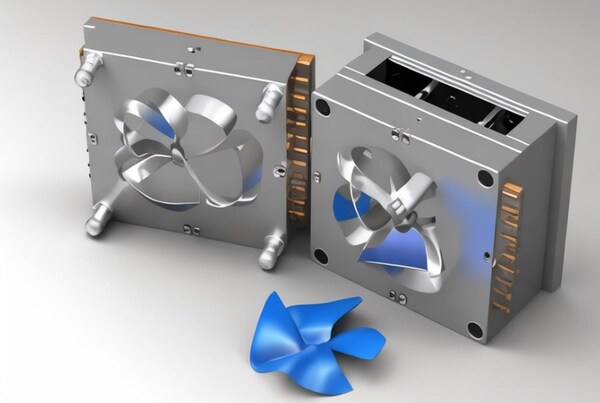

La personalizzazione per il cliente è il processo che converte disegni e specifiche in un elenco di attività che guida ogni decisione successiva sullo stampo. Questo elenco determina struttura dello stampo, disposizione delle cavità, posizione del gate e strategia di espulsione. La produzione degli stampi in plastica inizia con la consegna dei disegni del prodotto da parte del reparto tecnico del cliente allo stampista. Lo stampista acquisisce i dati del prodotto, ne analizza la fattibilità, prepara un progetto preliminare dello stampo e quindi presenta un preventivo.

Per una panoramica più ampia, la nostra guida completa allo stampaggio a iniezione tratta i fondamenti del processo, il comportamento dei materiali e le decisioni produttive.

Per una panoramica più ampia, la nostra guida completa allo stampaggio a iniezione tratta i fondamenti del processo, il comportamento dei materiali e le decisioni produttive.

Requisiti di produzione delle parti in plastica

È necessario comprendere i requisiti tecnici dei pezzi, ad esempio se possono essere lavorati, se possono essere dimensionati con precisione, ecc.

Ad esempio, quali sono i requisiti per l’aspetto, la trasparenza del colore e le prestazioni delle parti in plastica? La struttura geometrica, l’inclinazione, l’inserto, ecc. delle parti in plastica sono ragionevoli? Qual è il grado consentito di difetti di stampaggio, come segni di saldatura e fori di restringimento, e se sono previste lavorazioni successive come verniciatura, galvanica, serigrafia e foratura.

Valutare se le tolleranze dimensionali sono strette e se è possibile stampare un pezzo in plastica che soddisfi i requisiti. Inoltre, è necessario conoscere i parametri di plastificazione e di processo della plastica fusa.

Informazioni sul processo

Comprendere i requisiti del metodo dello stampo a iniezione, del modello di macchina per la birra, delle prestazioni della resina plastica, del tipo di struttura dello stampo, ecc.

Il materiale di stampaggio deve essere sufficientemente resistente per la parte in plastica, scorrere bene, essere uguale dappertutto, essere uguale in tutte le direzioni e non cambiare quando si scalda.

A seconda dello scopo della parte in plastica e della successiva lavorazione, il materiale di stampaggio deve essere adatto alla tintura, alla placcatura in metallo, all’aspetto, all’elasticità e alla flessibilità, alla trasparenza o alla lucentezza, all’adesione (come nel caso delle onde sonore) o alla saldatura.

Seleziona le attrezzature per lo stampaggio

Capacità di iniezione, pressione di chiusura, pressione di iniezione, unità di iniezione, dimensioni di installazione dello stampo, dispositivo di espulsione e dimensioni, diametro del foro dell’ugello e raggio sferico dell’ugello, dimensioni dell’anello di posizionamento del manicotto a saracinesca, spessore massimo e minimo dello stampo, corsa della sagoma, ecc.

Piano specifico per la struttura della muffa

Stampo a due piastre, stampo a tre piastre. Se la struttura dello stampo è affidabile, se soddisfa la tecnologia di processo (come la forma geometrica, la finitura superficiale e l’accuratezza dimensionale, ecc.) e i requisiti economici di produzione delle parti in plastica (basso costo del pezzo, alta efficienza produttiva, funzionamento continuo dello stampo, lunga durata, risparmio di manodopera, ecc.)

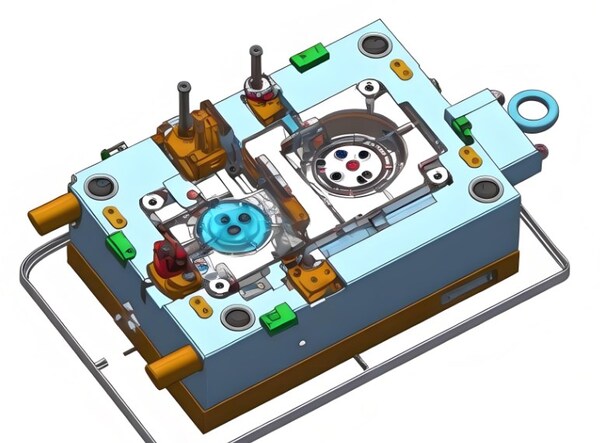

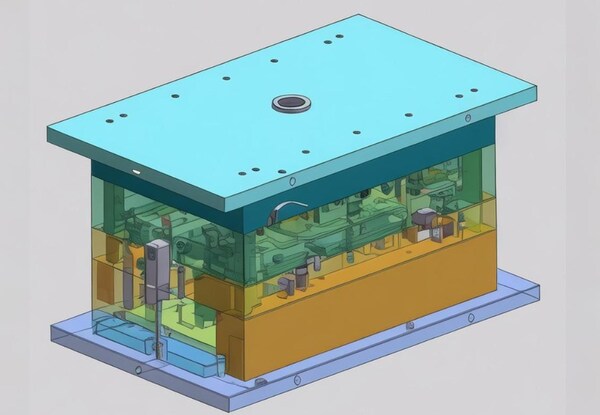

Che cosa comprende la progettazione della struttura di uno stampo a iniezione?

La progettazione della struttura dello stampo determina oltre l’80% della qualità finale dello stampo, nonché la stabilità del tempo ciclo e la durata dell’attrezzatura. Bilancia i requisiti del cliente con i costi e la difficoltà di lavorazione e con i tempi di consegna.

Un buon progetto di stampo è: con la premessa di soddisfare i requisiti del cliente, il costo di lavorazione è basso, la difficoltà di lavorazione è piccola e il tempo di lavorazione è breve.

Per raggiungere questo obiettivo è necessario comprendere pienamente non solo i requisiti del cliente, ma anche la pressa a iniezione, la struttura dello stampo, la tecnologia di lavorazione e le capacità produttive della propria fabbrica di stampi.

La struttura dello stampo è determinata dal tipo di macchina per lo stampaggio a iniezione e dalle caratteristiche delle parti in plastica. Durante la progettazione, è necessario concentrarsi sui seguenti aspetti: specifiche tecniche della macchina per lo stampaggio a iniezione; prestazioni di processo delle materie plastiche; sistema di colata, compresi i canali, le porte, ecc;

Parti di stampaggio; parti strutturali comunemente utilizzate; meccanismo di posizionamento; meccanismo di espulsione; controllo della temperatura dello stampo; scarico; materiale dello stampo.Quando si progetta uno stampo, è necessario pensare a molti aspetti e scegliere una buona forma che faccia funzionare bene lo stampo.

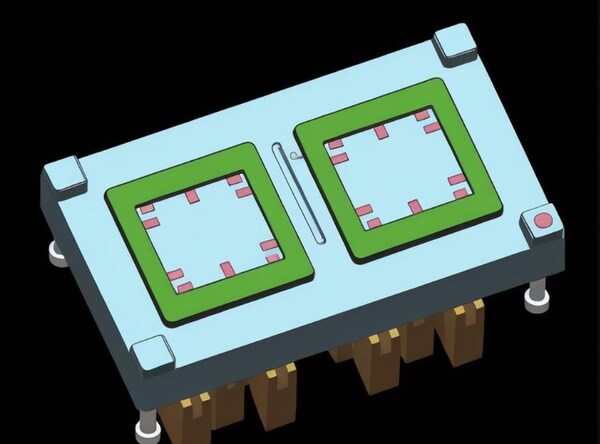

Classifica delle parti in plastica

La classificazione dei pezzi in plastica consiste nel mettere in ordine uno o più pezzi in plastica di cui si ha bisogno, in base al modo in cui si intende produrli e a ciò che il cliente desidera.

La classificazione delle parti in plastica integra la struttura dello stampo e la lavorabilità della plastica e influisce direttamente sul successivo processo di stampaggio a iniezione. La struttura dello stampo corrispondente deve essere presa in considerazione durante la classificazione e la classificazione deve essere regolata in base al rispetto della struttura dello stampo.

Dal punto di vista dello stampaggio a iniezione, per definire la priorità occorre considerare i seguenti aspetti:

a. Lunghezza della guida; b. Scarto della guida; c. Posizione della porta; d. Bilanciamento dell’alimentazione della colla; e. Bilanciamento della pressione della cavità. Per quanto riguarda la struttura dello stampo, è necessario considerare i seguenti punti: a. Assicurarsi che soddisfi i requisiti della colla sigillante.

b. Assicurarsi che la struttura dello stampo abbia spazio sufficiente: verificare se c’è spazio sufficiente per la base del canale di colata, il canale di colata, la linea di separazione e gli altri spazi necessari; verificare se la struttura dello stampo è sufficientemente robusta; verificare se ci sono interferenze tra più parti in movimento; verificare che la posizione della boccola non interferisca con la posizione del perno di espulsione.

c. Tenere conto delle viti, dell’acqua di raffreddamento e del dispositivo di espulsione: quando si stila la classifica, considerare come le viti e gli espulsori influiscono sui fori dell’acqua di raffreddamento.

d. Assicurarsi che il rapporto tra lunghezza e larghezza dello stampo sia equilibrato: lo stampo deve essere il più compatto possibile, con un buon rapporto tra lunghezza e larghezza, considerando anche come verrà installato sulla pressa a iniezione.

Separazione

Scegliere la corretta superficie di separazione, considerare la distanza di tenuta, costruire un piano di riferimento, bilanciare la pressione laterale, appiattire la superficie di contatto dell’ugello, gestire il contatto e la penetrazione di piccoli fori, evitare l’acciaio tagliente e considerare in modo completo l’aspetto del prodotto.

Verifica della troncatura e miglioramento della resistenza dello stampo

Scegliere la giusta superficie di separazione, considerare la distanza di tenuta, costruire un piano di riferimento, bilanciare la pressione laterale, appiattire la superficie di contatto dell’ugello, gestire il contatto e la penetrazione di piccoli fori, evitare l’acciaio tagliente e considerare globalmente l’aspetto del prodotto.

Per garantire il corretto funzionamento dello stampo, occorre verificare non soltanto la resistenza complessiva, ma anche quella delle strutture locali. È necessario apportare miglioramenti ai meccanismi specifici per aumentare la resistenza locale.

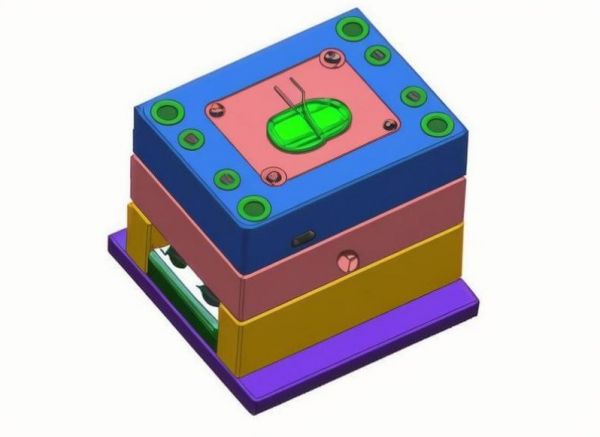

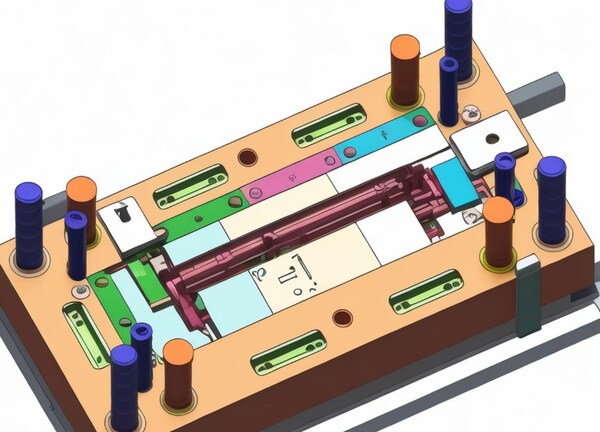

Progettazione di parti di stampo

Le parti dello stampo possono essere suddivise in due tipi: parti di formazione e parti strutturali. Le parti di formatura sono quelle che partecipano direttamente alla formazione dello spazio della cavità, come lo stampo concavo (cavità), il punzone (nucleo), l’inserto, la slitta, ecc.

Le parti strutturali sono quelle utilizzate per l’installazione, il posizionamento, la guida, l’espulsione e varie azioni durante il processo di formatura, come gli anelli di posizionamento, gli ugelli, le viti, le aste di trazione, gli espulsori, gli anelli di tenuta, le piastre di trazione a distanza fissa, i ganci, ecc.

Quando dividiamo gli inserti, consideriamo principalmente i seguenti aspetti: assenza di acciaio tagliente, acciaio sottile, facilità di lavorazione, facilità di regolazione delle dimensioni e di riparazione, garanzia di resistenza delle parti stampate, facilità di assemblaggio, nessun impatto sull’aspetto e considerazione completa del raffreddamento (dopo che gli inserti sono stati realizzati, è difficile raffreddare localmente e la situazione di raffreddamento deve essere considerata).

Nella progettazione di parti strutturali, il principio generale per la disposizione dei perni di espulsione e dei canali di raffreddamento è quello di disporre prima i perni di espulsione, poi i canali di raffreddamento e infine regolare i perni di espulsione. Tuttavia, nella produzione reale, spesso si tiene conto della modifica dello stampo.

Una volta terminato lo stampo, i canali di raffreddamento non vengono avviati immediatamente. Possono essere aperti solo dopo che lo stampo è stato modificato per un certo periodo di tempo in base alla situazione di modifica.

Disposizione del manicotto di espulsione:

Il manicotto espulsore viene generalmente utilizzato nella posizione della colonna dello stampo. Inoltre, per nervature profonde in cui il perno espulsore tende a espellere male, il manicotto può essere usato anche per aggiungere supporto e facilitare l’espulsione. In generale, lo spessore della parete del manicotto espulsore è >=1mm e, al momento dell’ordine, manicotto e perno espulsore vengono ordinati insieme.

Nella progettazione strutturale, l’altezza della colonna non deve essere troppo elevata, altrimenti l’ago del manicotto si piega facilmente e risulta difficile da espellere. Per quanto riguarda la progettazione e la selezione di altre parti strutturali, come anelli di posizionamento, ugelli, viti, aste di trazione, anelli di tenuta, piastre di trazione a distanza fissa, ganci, molle, ecc.

Produzione di disegni di stampi

I disegni degli stampi sono documenti importanti che convertono le intenzioni progettuali in produzione di stampi. In genere, devono essere disegnati secondo gli standard nazionali e devono essere combinati con i metodi di disegno abituali di ogni fabbrica.

I disegni degli stampi comprendono i disegni generali della struttura di assemblaggio e i relativi requisiti tecnici, nonché i disegni di tutti i pezzi, compresi i vari inserti.

Come viene fabbricato uno stampo a iniezione passo dopo passo?

Programmazione e rimozione degli elettrodi

Dopo aver finalizzato il progetto dello stampo, si creano i programmi CNC e si decide, in base alla geometria di ogni parte, se servono elettrodi EDM.

Lavorazione meccanica

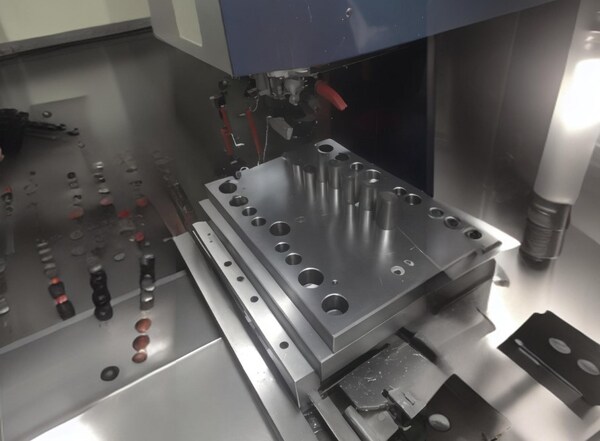

La lavorazione meccanica dello stampo comprende la lavorazione CNC, l’elettroerosione, il taglio a filo, la foratura profonda, ecc. Dopo aver ordinato la base dello stampo e i materiali, lo stampo si trova solo in uno stato di lavorazione grezzo o solo in materiale d’acciaio. A questo punto, è necessario eseguire una serie di lavorazioni meccaniche in base all’intenzione progettuale dello stampo per realizzare vari pezzi.

La lavorazione CNC, nota anche come lavorazione a controllo numerico computerizzato, è un processo di lavorazione che richiede diverse operazioni di lavorazione, selezione degli utensili, parametri di lavorazione e altri requisiti. Chi è interessato può trovare informazioni pertinenti per imparare.

L’elettroerosione, o lavorazione a scarica elettrica, è un processo di lavorazione che utilizza le scariche elettriche per erodere i materiali al fine di raggiungere le dimensioni desiderate, quindi può lavorare solo materiali conduttivi. Gli elettrodi utilizzati sono solitamente di rame e grafite.

Montaggio della panchina

Il lavoro al banco è una parte molto importante del processo di costruzione degli stampi e deve essere svolto durante l’intero processo di produzione degli stampi. Il lavoro al banco, l’assemblaggio dello stampo, la tornitura, la fresatura, la rettifica e la foratura sono tutte attività qualificate.

Salvataggio e lucidatura dello stampo

La lavorazione e la lucidatura degli stampi è il processo di utilizzo di carta vetrata, pietra oleosa, pasta diamantata e altri strumenti e materiali per elaborare le parti dello stampo dopo la lavorazione CNC, EDM e al banco e prima dell’assemblaggio dello stampo.

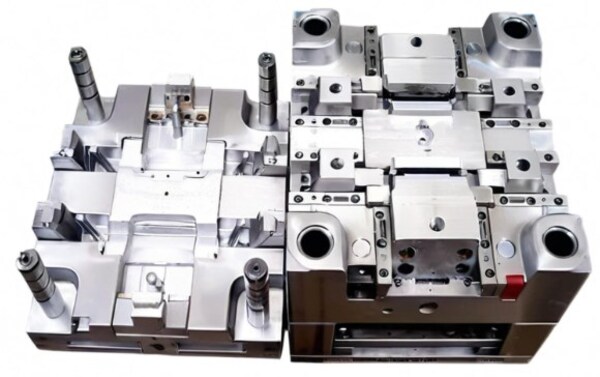

Come vengono eseguiti l’ispezione e il controllo qualità dello stampo?

L’ispezione dello stampo verifica prima della produzione che dimensioni delle cavità, finitura e funzionamento corrispondano al progetto. Un buon stampo deve rispettare standard estetici, strutturali, dimensionali e costruttivi.

Qualità dell’aspetto

Un buon stampo deve avere un aspetto piatto e liscio, senza graffi, protuberanze e deformazioni evidenti. La targhetta dello stampo deve essere chiara e completa, con caratteri e numeri disposti in modo ordinato, e deve essere fissata sul piede dello stampo vicino alla sagoma e all’angolo di riferimento.

Razionalità strutturale

La struttura dello stampo deve essere ragionevole e stabile e tutti i componenti devono essere installati saldamente senza allentamenti.

L’anello di posizionamento, il manicotto a saracinesca, il manicotto di espulsione e gli altri componenti dello stampo devono soddisfare i requisiti di progettazione, essere installati nella posizione corretta e non presentare danni e deformazioni evidenti. Allo stesso tempo, la superficie di separazione dello stampo deve essere priva di giunture e le azioni di apertura e chiusura devono essere fluide e senza rumori anomali.

Precisione dimensionale

Il controllo dell’accuratezza dimensionale dello stampo è importante per garantire la precisione del prodotto. Pertanto, quando si ottiene lo stampo, è necessario controllarne rigorosamente l’accuratezza dimensionale. Le dimensioni della sagoma e delle parti dello stampo devono essere conformi ai requisiti di progettazione.

La precisione di posizione dei fori di centraggio, dei punti di iniezione, dei fori degli espulsori e così via deve soddisfare i requisiti produttivi. Inoltre, l’altezza di chiusura dello stampo e la corsa massima di apertura devono rispettare i requisiti delle presse a iniezione elettriche.

Dettagli di produzione

Un buon stampo deve essere perfezionato anche nei dettagli di produzione. Ad esempio, la sfera R del manicotto a saracinesca deve essere più grande della sfera R dell’ugello della macchina per lo stampaggio a iniezione per garantire flussi di plastica fusa uniformi; il diametro di ingresso del manicotto a saracinesca deve essere più grande del diametro della porta di iniezione dell’ugello per evitare l’iniezione durante l’iniezione.

Inoltre, il sistema di raffreddamento dello stampo deve essere progettato in modo adeguato per garantire un raffreddamento uniforme e ridurre lo stress interno del prodotto dopo lo stampaggio.

Quando e come si modifica uno stampo?

Una volta testato, lo stampo viene modificato in base alla situazione del test dello stampo. Inoltre, dopo che l’ingegnere ha confermato la parte in plastica, la struttura della parte in plastica deve essere modificata di conseguenza.

Dal momento che lo stampo è stato fatto, tutti i cambiamenti sono più problematici, e a volte anche più difficili del rifacimento. Dobbiamo trovare il modo migliore per cambiare in base alla situazione specifica.

Riprogettare lo stampo

Per risolvere completamente il problema, è necessario riprogettare lo stampo. Si ottimizza la struttura dello stampo, la superficie di separazione, la posizione della porta e così via, in base ai problemi dello stampo originale. È inoltre necessario considerare la selezione dei materiali dello stampo e ottimizzare il processo di trattamento termico per migliorare la durata e la resistenza dello stampo.

Ad esempio, se la superficie di divisione dello stampo è irregolare e causa un riempimento insufficiente della colata, è possibile riprogettare la superficie di divisione per rendere il riempimento della colata più uniforme.

Modifica dei parametri dello stampo

La modifica dei parametri dello stampo è un metodo relativamente semplice e veloce per modificarlo. Regolando parametri quali le dimensioni dello stampo, la precisione e la rugosità della superficie, è possibile migliorare la qualità e l’efficienza produttiva del prodotto.

In questo modo è possibile ottenere una produzione di massa e ad alto volume. Ad esempio, regolando le dimensioni e la posizione della porta, è possibile ottimizzare il processo di riempimento della colata e migliorare la qualità del prodotto; riducendo la rugosità superficiale dello stampo, è possibile ridurre i residui di prodotto e migliorare l’efficienza produttiva.

Sostituzione degli accessori per stampi

La sostituzione degli accessori dello stampo è un modo popolare e relativamente economico per modificare gli stampi. Per le parti dello stampo soggette a usura e a guasti, come la cavità, l’anima, il manicotto della porta e così via, si può scegliere di sostituirle con materiali o trattamenti superficiali più resistenti all’usura e alla corrosione.

Potete anche scegliere componenti di stampo più avanzati in base alle vostre effettive esigenze di produzione, per migliorare l’efficienza produttiva e la qualità del prodotto. Ad esempio, la sostituzione della cavità facilmente usurabile con materiali altamente resistenti all’usura può aumentare efficacemente la durata dello stampo.

Quali sono le tecniche comuni di riparazione degli stampi?

Riparazione della saldatura ad arco di argon

Le tecniche più comuni di riparazione degli stampi sono la saldatura ad arco, la metallizzazione elettrolitica a tampone e il riporto laser. La saldatura TIG è il metodo più diffuso ed è applicabile alla maggior parte degli acciai comuni e delle leghe speciali, mentre la saldatura MIG è adatta ad acciaio inossidabile, alluminio, magnesio, rame, titanio, zirconio e leghe di nichel.

Attualmente, la saldatura TIG è il metodo più comune e può essere utilizzata per la maggior parte dei grandi metalli, come l’acciaio normale e l’acciaio fantasia. La saldatura MIG va bene per l’acciaio inossidabile, l’alluminio, il magnesio, il rame, il titanio, lo zirconio e le leghe di nichel.

È molto economica, quindi la gente la usa spesso per riparare gli stampi, ma ha alcuni problemi, come la formazione di una grande zona colpita dal calore e di grandi saldature. Le persone stanno iniziando a usare il laser per riparare gli stampi invece della saldatura MIG, perché è più precisa.

Riparazione della placcatura a spazzola

La tecnologia di placcatura a pennello utilizza uno speciale alimentatore in corrente continua. Il polo positivo dell’alimentatore è collegato alla penna di placcatura come anodo durante la placcatura a pennello; il polo negativo dell’alimentatore è collegato al pezzo da lavorare come catodo durante la placcatura a pennello.

La penna di placcatura utilizza solitamente blocchi di grafite fine di elevata purezza come materiali anodici. I blocchi di grafite sono avvolti da maniche di cotone e poliestere resistenti all’usura. Quando si lavora, si regola il componente di alimentazione a una tensione adeguata.

Quindi si riempie la penna di placcatura con il liquido di placcatura. Si muove la penna di placcatura avanti e indietro sulla superficie del pezzo riparato a una certa velocità relativa. Si mantiene una certa pressione fino a formare uno strato di deposito metallico uniforme e ideale.

Quando la penna di placcatura tocca la superficie del pezzo riparato, gli ioni metallici presenti nel liquido di placcatura si spostano sulla superficie del pezzo grazie alla forza del campo elettrico. Ricevono elettroni sulla superficie e si trasformano in atomi di metallo. Questi atomi di metallo si depositano e cristallizzano per formare uno strato di placcatura. In questo modo si ottiene lo strato di deposizione uniforme desiderato sulla superficie di lavoro della cavità dello stampo in plastica riparato.

Riparazione di superfici laser

La saldatura laser è un metodo di saldatura che utilizza un raggio laser focalizzato da un flusso di fotoni monocromatici coerenti ad alta potenza come fonte di calore. Questo metodo di saldatura prevede solitamente la saldatura laser a potenza continua e la saldatura laser a potenza impulsiva.

Il vantaggio della saldatura laser è che non deve essere eseguita nel vuoto, ma lo svantaggio è che la sua penetrazione non è così forte come quella della saldatura a fascio elettronico.

La saldatura laser è in grado di eseguire un controllo preciso dell’energia e di realizzare la saldatura di dispositivi di precisione. Può essere applicata a molti metalli, soprattutto per risolvere la saldatura di alcuni metalli difficili da saldare e di metalli dissimili. È stata ampiamente utilizzata nella riparazione degli stampi.

Come si esegue la manutenzione degli stampi a iniezione?

Assicurarsi che l’ambiente di utilizzo della muffa sia asciutto ed evitare l’umidità

Se l’ambiente è umido, la superficie dello stampo è soggetta a ruggine, che influisce sulla qualità della superficie e sulla durata dello stampo. Pertanto, quando si conserva lo stampo, è opportuno scegliere un luogo asciutto e ventilato e utilizzare materiali protettivi a prova di umidità.

Pulire regolarmente la superficie della muffa

Quando si utilizza lo stampo, questo si ricopre di vernice, olio e altri elementi che ne compromettono l’effetto d’uso. Pertanto, la superficie dello stampo deve essere pulita regolarmente con un detergente per garantire che la superficie sia liscia ed evitare difetti che influiscono sulla qualità.

Utilizzare correttamente lo stampo

Lo stampo è stato progettato e realizzato in determinate condizioni d’uso, pertanto è necessario prestare particolare attenzione quando lo si utilizza, evitare di utilizzare quantità eccessive durante il funzionamento e rispettare le procedure operative per garantire che lo stampo non venga danneggiato o presenti problemi di qualità durante l’uso a lungo termine.

Lubrificazione e manutenzione frequenti

Lo stampo ha bisogno della collaborazione delle parti mobili durante l’uso, pertanto le parti mobili dello stampo devono essere lubrificate frequentemente per evitare che si blocchino o si inceppino a causa dell’usura durante il funzionamento.

Attenzione al metodo di conservazione

Quando si conserva lo stampo per lungo tempo, non si vuole che si rovini. Per questo motivo, quando lo conservate, dovete metterlo su una superficie piana e puntellarlo con qualcosa in modo che non si pieghi mentre non lo usate.

Perché è importante l’intero ciclo di fabbricazione dello stampo?

Gli stampi a iniezione di plastica sono importantissimi nell’industria di oggi. Se volete che il vostro prodotto finale sia buono, avete bisogno di un buon stampo. È necessario assicurarsi che la progettazione dello stampo sia buona, che la costruzione dello stampo sia buona e che ci si prenda cura dello stampo.

È necessario assicurarsi di fare un buon lavoro con il cliente, la progettazione dello stampo, la costruzione dello stampo, la prova dello stampo, la modifica dello stampo e la manutenzione dello stampo. Se non fate un buon lavoro con tutti questi aspetti, il vostro stampo non sarà buono. Pertanto, è necessario continuare a lavorare sulla tecnologia e sul processo per assicurarsi di poter produrre buoni stampi.

Serve un preventivo per il tuo progetto di stampaggio a iniezione?

Richiedi prezzi competitivi, feedback DFM e tempistiche di produzione al team tecnico di ZetarMold.

Richiedi un preventivo gratuito → Consulta la nostra Guida alla selezione dei fornitori per una panoramica completa.

Quali sono le domande più comuni sulla produzione di stampi a iniezione?

Domande frequenti

Quali sono le fasi principali della produzione di uno stampo a iniezione?

Il processo di produzione di uno stampo a iniezione segue una sequenza definita: personalizzazione per il cliente e revisione DFM, progettazione della struttura dello stampo, lavorazioni CNC ed EDM, assemblaggio al banco e lucidatura, ispezione dello stampo, campionatura di prova T1, modifica dello stampo in base ai risultati delle prove e manutenzione continua. Ogni fase si basa sulla precedente: un errore di progettazione si amplifica durante lavorazione e ispezione. Nella nostra esperienza produttiva, omettere o affrettare la revisione DFM è la causa più comune delle costose rilavorazioni successive; investire tempo all’inizio riduce sistematicamente il tempo totale del progetto.

Quanto tempo occorre per fabbricare uno stampo a iniezione?

Uno stampo standard monocavità richiede normalmente 4–6 settimane dal progetto approvato al T1. Stampi multicavità o di alta precisione con movimenti laterali, sollevatori o svitatori richiedono 8–12 settimane o più. Dipende da geometria, finitura, materiale, canali caldi e rivestimenti. Accelerare aumenta quasi sempre le rilavorazioni; una sequenza corretta con revisione adeguata è più rapida nel complesso.

Qual è la differenza tra lavorazione CNC ed EDM nella costruzione di stampi?

La lavorazione CNC utilizza utensili da taglio rotanti per asportare materiale ed è ideale per geometrie grandi e relativamente semplici, come piastre portastampo e tasche delle cavità. L’EDM (elettroerosione) utilizza l’erosione a scintilla per realizzare elementi difficilmente raggiungibili dagli utensili da taglio: spigoli interni vivi, nervature profonde e strette e texture superficiali complesse. In pratica, la maggior parte degli stampi di produzione impiega entrambi i metodi: CNC per l’asportazione massiva e EDM per i dettagli fini. L’elettroerosione a filo è impiegata specificamente per tagliare profili passanti e cave a tolleranza stretta che richiedono elevata precisione e una post-lavorazione minima.

Come si ispeziona uno stampo a iniezione prima della produzione?

L’ispezione dello stampo copre quattro aree: aspetto (finitura, assenza di graffi o deformazioni), integrità strutturale (componenti saldi, apertura e chiusura fluide), precisione dimensionale (cavità, punti di iniezione e fori estrattori rispetto ai disegni) e dettagli produttivi (bussola, uniformità del raffreddamento, rugosità). Rapporti CMM e checklist visive sono standard. Correggere ora costa molto meno che a piena produzione.

Quando conviene riparare uno stampo e quando sostituirlo?

La riparazione è indicata quando il danno è localizzato — espulsori usurati, zone d’iniezione erose o graffi superficiali — e la geometria di anima e cavità resta entro tolleranza. Le tecniche comuni includono saldatura laser per riporti precisi, metallizzazione a tampone per ripristinare superfici e saldatura ad arco in argon per riparazioni strutturali maggiori. La sostituzione è necessaria se l’acciaio della cavità è incrinato, lo stampo ha superato i cicli nominali o modifiche accumulate ne hanno compromesso l’integrità oltre quanto riparabile con qualità produttiva.

Quali materiali sono più usati per gli stampi a iniezione?

L’acciaio P20 è la scelta più comune per stampi destinati a volumi di produzione medio-bassi, grazie alla buona lavorabilità e al costo moderato. L’acciaio per utensili H13 è preferibile per la produzione di grandi volumi e per le resine lavorate ad alta temperatura, grazie alla superiore resistenza termica e tenacità. L’acciaio inossidabile S136 viene scelto quando la resistenza alla corrosione è determinante, in particolare per applicazioni medicali e a contatto con alimenti. Gli acciai per utensili temprati come SKD61 offrono un’eccellente resistenza all’usura con formulazioni di resina rinforzate con fibra di vetro o abrasive. La scelta del materiale incide direttamente sulla durata dello stampo, sulla qualità della finitura superficiale e sul costo totale di proprietà; pertanto, abbinare la qualità di acciaio ai requisiti produttivi è una decisione progettuale fondamentale da assumere nelle fasi iniziali.
