Stampaggio a iniezione del PP: guida completa per ingegneri

Che cos’è lo stampaggio a iniezione del PP?

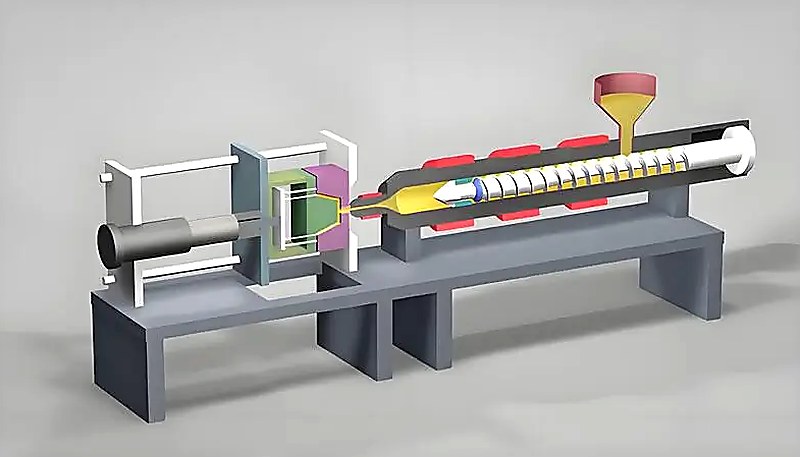

Lo stampaggio a iniezione¹ del PP riscalda la resina di polipropilene a 200–260 °C e la inietta sotto pressione in una cavità metallica raffreddata per formare i pezzi finiti. Il polipropilene è un termoplastico semicristallino apprezzato per la bassa densità, la resistenza chimica e la resistenza alla fatica. Il PP rappresenta circa il 25% della produzione mondiale di plastica, secondo soltanto al polietilene, ed è impiegato nei settori automobilistico, medicale e dei beni di consumo.

Per una visione più ampia, la nostra guida completa allo stampaggio a iniezione illustra i fondamenti del processo, il comportamento dei materiali e le decisioni produttive.

Nel nostro stabilimento di Shanghai, la validazione del processo PP si basa su 47 presse a iniezione da 90T a 1850T e su oltre 20 anni di esperienza nella costruzione di stampi e nello stampaggio. Per i componenti in PP, questa gamma consente ai nostri ingegneri di confrontare il bilanciamento del riempimento, la risposta al compattamento, il ritiro e il comportamento in raffreddamento prima che un progetto passi dalla revisione DFM alla produzione.

Se stai confrontando fornitori o pianificando gli approvvigionamenti, la nostra guida alla selezione dei fornitori di stampaggio a iniezione tratta la preparazione delle RFQ, la qualificazione dei fornitori e la valutazione dei rischi commerciali per i progetti in PP.

I pezzi in PP rappresentano circa il 25% di tutti i componenti in plastica prodotti nel mondo, secondi soltanto al polietilene. Il materiale eccelle nelle applicazioni che richiedono sollecitazioni meccaniche ripetute, esposizione a sostanze chimiche o sterilizzazione a vapore. Tra i comuni prodotti in PP stampati a iniezione figurano contenitori per batterie automobilistiche, coperchi per contenitori alimentari con cerniere integrali incorporate, corpi di siringhe medicali e cestelli per lavatrici. La sua versatilità in diversi settori lo rende uno dei materiali termoplastici tecnici più convenienti disponibili.

Quali sono le proprietà principali del polipropilene?

Il polipropilene fonde a 160-170°C, ha densità 0.905 g/cm3 e resistenza a trazione 30-40 MPa. È 25-35% più leggero dell’ABS, con rigidità adeguata per gran parte delle applicazioni consumer e automotive. Il PP resiste ad acidi, basi e alla maggior parte dei solventi organici a temperatura ambiente.

L’assorbimento di umidità del PP è generalmente inferiore allo 0.01%, quindi di norma non richiede pre-essiccazione prima dello stampaggio. Per i pezzi con tolleranze strette raccomandiamo 1-2 ore a 80°C come misura precauzionale. Questa bassa sensibilità all’umidità consente un notevole risparmio di tempo produttivo rispetto ai materiali igroscopici come ABS o nylon.

Il PP presenta inoltre eccellenti proprietà di isolamento elettrico, che lo rendono adatto ad alloggiamenti elettronici e connettori per cavi. Il materiale ha una temperatura di uso continuo in aria fino a 100°C e una temperatura di deflessione sotto carico (HDT) compresa tra 55-110°C, in base al grado e al rinforzo. I gradi di PP caricati con fibra di vetro (PP-GF30) possono raggiungere valori HDT superiori a 150°C, estendendo l’impiego a componenti automobilistici sottocofano e alloggiamenti elettrici esposti a temperature operative elevate.

Il PP è disponibile in diversi gradi adatti ad applicazioni specifiche. Il PP omopolimero offre la maggiore rigidità e resistenza a trazione. Il PP copolimero (random o a blocchi) garantisce una migliore resistenza agli urti, soprattutto alle basse temperature, risultando adatto a contenitori per congelatori e componenti automobilistici esposti a climi freddi. I gradi caricati con talco, carbonato di calcio o fibra di vetro migliorano rigidità, resistenza termica e stabilità dimensionale nelle applicazioni strutturali e sottocofano.

Comprendere queste proprietà dei materiali aiuta i progettisti a selezionare il grado di PP corretto per ogni applicazione. I gradi omopolimeri, copolimeri e rinforzati offrono ciascuno profili prestazionali distinti, adatti a diversi requisiti d’uso finale nei mercati automobilistico, medicale e dei beni di consumo.

Quali parametri di processo sono più adatti al PP?

Imposta la temperatura di fusione tra 200-260°C e quella dello stampo a 20-50°C. La velocità di iniezione deve essere medio-alta per garantire il riempimento completo della cavità senza eccessivo riscaldamento da taglio. Il PP ha una viscosità relativamente bassa alle temperature di processo, quindi una pressione di iniezione moderata (70-120 MPa) è generalmente sufficiente.

Una pressione di mantenimento pari al 40-60% della pressione di iniezione compensa il ritiro durante il raffreddamento. Il tempo di mantenimento deve proseguire fino al congelamento del punto di iniezione, in genere per 2-5 secondi a seconda delle dimensioni del punto di iniezione e dello spessore della parete. Nei progetti in PP, il nostro team convalida la risposta alla pressione di mantenimento su 47 presse a iniezione da 90T a 1850T, quindi ottimizza la commutazione della pressione e il bilanciamento del raffreddamento per ridurre le perdite evitabili di tempo ciclo.

Il tempo di raffreddamento domina il ciclo di iniezione del PP e rappresenta in genere il 50-70% della durata totale. Una cristallizzazione² più rapida a temperature dello stampo inferiori riduce il tempo di ciclo, ma può produrre pezzi con maggiori tensioni interne e minore stabilità dimensionale. Per i componenti strutturali con tolleranze strette, mantenere la temperatura dello stampo sopra i 40°C per consentire una cristallizzazione controllata. Per i componenti standard in cui la velocità è prioritaria, sono accettabili temperature dello stampo di 20-30°C.

Una contropressione di 5-15 MPa garantisce un’omogeneità costante del fuso, evitando oscillazioni della vite e assicurando una dispersione uniforme del colore quando si utilizzano pigmenti masterbatch. La velocità della vite deve consentire la completa plastificazione prima del ciclo di iniezione successivo. Per il PP, una vite universale con rapporto di compressione di 2.5-3.0:1 assicura fusione e miscelazione adeguate. Il profilo di temperatura del cilindro deve aumentare gradualmente dalla zona di alimentazione (180-200°C) all’ugello (220-250°C), per evitare una fusione prematura e garantire uniformità del peso tra le stampate. Un profilo corretto assicura qualità costante del fuso, ripetibilità del peso tra le stampate e degradazione minima del materiale durante produzioni prolungate di componenti in polipropilene.

Anche il design della vite svolge un ruolo importante nella qualità di lavorazione del PP. Una vite universale con rapporto di compressione di 2.5-3.0:1 e rapporto L/D di almeno 20:1 garantisce una fusione uniforme per la maggior parte dei gradi di PP. Per compound di PP rinforzati con fibra di vetro o cariche minerali, valutare una sezione di miscelazione o una vite tipo Maddock per assicurare una distribuzione omogenea della carica nel fuso prima dell’iniezione nella cavità dello stampo.

Come si confronta il PP con gli altri materiali termoplastici?

Il PP è più leggero, economico e resistente agli agenti chimici della maggior parte dei termoplastici tecnici, pur sacrificando la resistenza all’urto. Con 0.905 g/cm3 è il 14% più leggero dell’ABS (1.05 g/cm3) e costa il 30-40% in meno al chilogrammo. Offre migliore resistenza chimica di ABS e HDPE, soprattutto ad acidi, alcali e solventi organici. L’ABS offre però maggiore resistenza all’urto e una migliore finitura superficiale.

Rispetto al nylon, il PP assorbe molta meno umidità e garantisce quindi una migliore stabilità dimensionale negli ambienti umidi. Il nylon offre maggiore resistenza a trazione e all’usura. L’HDPE garantisce flessibilità e resistenza alla fessurazione sotto sforzo superiori, ma una rigidità inferiore. Scegliere il PP quando costo, peso e resistenza chimica sono i requisiti principali.

Quali difetti comuni si verificano nello stampaggio a iniezione del PP?

La deformazione è il difetto più comune del PP ed è causata dal ritiro anisotropo, per cui il PP si ritira maggiormente nella direzione del flusso che in quella perpendicolare. Un raffreddamento uniforme e il posizionamento strategico del punto di iniezione aiutano a bilanciare il ritiro differenziale nel pezzo. È essenziale utilizzare termoregolatori su entrambe le metà dello stampo.

I risucchi compaiono quando le sezioni spesse si raffreddano in modo non uniforme, creando depressioni superficiali. Aumentare la pressione e il tempo di mantenimento per spingere più materiale nelle zone spesse. Le linee di flusso derivano dal raffreddamento troppo rapido della resina in prossimità del punto di iniezione. Aumentare la temperatura dello stampo o la velocità di iniezione per eliminarle. Le incompletezze si verificano quando la cavità non si riempie completamente.

Per correggere stampate incomplete, aumentare la pressione d’iniezione e verificare che lo sfiato sia adeguato. In oltre 20 anni di lavorazione del PP abbiamo riscontrato che uniformità della temperatura dello stampo e sfiato corretto sono i fattori più influenti nella riduzione dei difetti. La maggior parte dei difetti del PP deriva da raffreddamento irregolare o pressione insufficiente.

Un altro problema frequente è il jetting, che si verifica quando il PP fuso attraversa il punto di iniezione ad alta velocità e crea sulla superficie del pezzo segni simili a serpentine. Ciò accade quando la sezione del punto di iniezione è troppo piccola rispetto allo spessore della parete. Aumentando il diametro del punto di iniezione o riducendo la velocità di iniezione nella fase iniziale di riempimento si elimina il jetting. Un altro problema del PP è la formazione di bava, dovuta alla sua bassa viscosità alle temperature di processo. Assicurate una forza di chiusura adeguata e controllate l’allineamento della linea di divisione per impedire la formazione di bava.

Come si può ottimizzare la progettazione dello stampo per PP?

I tre elementi chiave della progettazione di stampi per PP sono uno spessore uniforme della parete tra 1.5-4.0 mm, il posizionamento dei punti di iniezione per bilanciare flusso e compattamento e canali di raffreddamento conformali che controllino la velocità di cristallizzazione. Utilizzare angoli di sformo adeguati di 1-2 gradi per facilitare l’espulsione, poiché il PP ha un coefficiente di attrito relativamente elevato sulle superfici in acciaio lucidato. Uno spessore non uniforme negli stampi per PP genera velocità di raffreddamento differenziali che causano deformazioni e risucchi, soprattutto nei materiali semicristallini, dove il ritiro varia notevolmente tra sezioni sottili e spesse.

La posizione del punto di iniezione è fondamentale per il PP a causa delle sue specifiche caratteristiche di flusso del fuso durante il riempimento della cavità. I punti di iniezione centrali sono più adatti ai pezzi simmetrici, mentre quelli laterali sono indicati per le geometrie piane. Dimensiona i punti di iniezione al 50-70% dello spessore della parete per evitare il congelamento prima del completamento del compattamento. Assicura uno sfiato adeguato in corrispondenza di tutte le linee di saldatura e nelle posizioni di fine riempimento. Nelle applicazioni con cerniera integrale in PP, il punto di iniezione deve essere posizionato in modo che il flusso del polimero attraversi la cerniera perpendicolarmente all’asse di flessione, ottenendo un allineamento ottimale delle catene molecolari e la massima resistenza alla flessione.

La progettazione dei canali di raffreddamento influisce direttamente sulla qualità dei pezzi in PP. Canali uniformi che seguono la geometria del pezzo controllano la velocità di cristallizzazione e riducono al minimo la deformazione. Il nostro team di 8 ingegneri senior è specializzato nella progettazione di stampi in PP per interni automobilistici, dispositivi medici e imballaggi di consumo. Una corretta disposizione dei canali può ridurre il tempo di ciclo del 15-25%, migliorando al contempo la costanza dimensionale tra i lotti produttivi.

Quando scegliere il PP per il proprio progetto?

Il PP è la scelta giusta quando l’applicazione richiede basso costo, leggerezza, resistenza chimica o cerniere integrate ad alto numero di cicli. Eccelle negli interni automobilistici, contenitori alimentari, tappi e chiusure, dispositivi medici monouso e beni di consumo. La bassa densità di 0.905 g/cm riduce i costi di spedizione del 10-15% rispetto agli equivalenti in ABS, mentre la resistenza chimica garantisce durata in ambienti gravosi. Il PP si lavora inoltre facilmente su presse standard senza sistemi di essiccazione speciali, riducendo le esigenze di investimento e la complessità operativa.

Il PP è il materiale preferito per le cerniere integrali grazie alla sua eccezionale resistenza alla fatica. Una cerniera integrale in PP correttamente progettata può flettersi per oltre 1 milione di cicli senza rompersi. Durante il riempimento dello stampo, la struttura molecolare semicristallina si orienta lungo la sottile membrana della cerniera, creando un’eccezionale resistenza alla fatica. Per componenti critici agli urti valutate ABS o policarbonato; per applicazioni soggette a usura che richiedono elevata resistenza meccanica, scegliete il nylon.

Il nostro stabilimento di Shanghai lavora oltre 400 materiali, incluse tutte le principali qualità di PP: omopolimero, copolimero random, copolimero a blocchi e compound di PP rinforzati con fibra di vetro. Con 120+ addetti alla produzione e 20+ anni di esperienza, adattiamo la scelta del materiale ai requisiti specifici dell’applicazione. Richiedi una consulenza sui materiali al nostro team tecnico per stabilire se il PP sia la scelta ottimale per la geometria e gli obiettivi prestazionali del tuo progetto.

L’analisi dei costi favorisce normalmente il PP oltre 10.000 unità. A volumi inferiori, il vantaggio del materiale può non compensare l’investimento nello stampo. Per produzioni superiori a 100.000 unità, il PP offre notevoli risparmi unitari grazie al minor costo del materiale, ai cicli più rapidi dovuti alle temperature di fusione inferiori e al ridotto consumo energetico.

I costi degli stampi per PP sono paragonabili agli altri termoplastici, in genere $5,000-30,000 in base a complessità e numero di cavità. Sopra 50,000 unità, il costo unitario dello stampaggio PP può essere inferiore del 20-40% rispetto all’ABS equivalente. Nella valutazione considerare il costo totale di proprietà: materiale, lavorazione, ammortamento dello stampo e operazioni secondarie come assemblaggio o finitura.

Domande frequenti

Quale temperatura serve per lo stampaggio a iniezione del PP?

Per i gradi PP standard, impostare la temperatura del fuso a 200-260C e quella dello stampo a 20-50C. La struttura semicristallina del PP richiede un controllo preciso della temperatura durante iniezione e raffreddamento per ottenere una corretta cristallizzazione e proprietà meccaniche ottimali. Temperature dello stampo più elevate migliorano finitura superficiale e stabilità dimensionale; temperature inferiori riducono il tempo ciclo ma possono aumentare il rischio di imbarcamento. Per i gradi PP caricati vetro, aumentare la temperatura del fuso a 240-280C per garantire la corretta bagnabilità delle fibre e una dispersione uniforme nell’intera geometria del pezzo.

Il PP deve essere essiccato prima dello stampaggio?

Il PP generalmente non richiede pre-essiccazione, grazie all’assorbimento di umidità inferiore allo 0.01% in condizioni standard. Per pezzi di precisione con tolleranze strette o requisiti superficiali critici, raccomandiamo 1-2 ore a 80C come misura preventiva per eliminare l’umidità superficiale accumulata durante lo stoccaggio. È un tempo notevolmente inferiore rispetto all’ABS, che richiede 2-4 ore a 80-85C per prevenire striature argentate. La minore necessità di essiccazione offre al PP un vantaggio concreto in termini di tempo ed energia nella produzione ad alto volume.

Perché il PP si deforma durante lo stampaggio a iniezione?

Il PP si deforma principalmente a causa del ritiro anisotropo durante la fase di raffreddamento dello stampaggio a iniezione. Il materiale si ritira dell’1.5-2.0% nella direzione del flusso, contro appena l’1.0-1.5% in direzione trasversale. Questa contrazione differenziale crea tensioni interne che piegano, incurvano o torcono il componente dopo l’espulsione dallo stampo. Le soluzioni efficaci comprendono canali di raffreddamento uniformi, punti di iniezione posizionati strategicamente per bilanciare i flussi, temperatura costante su entrambe le metà dello stampo e tutte le caratteristiche progettate con spessore di parete uniforme.

Come si confronta il PP con l’ABS nello stampaggio a iniezione?

Il PP è più leggero del 14%, con 0.905 g/cm3 rispetto a 1.05 g/cm3 per l’ABS, costa circa il 30-40% in meno per chilogrammo e non richiede pre-essiccazione prima dello stampaggio, consentendo di risparmiare 2-4 ore di produzione per lotto. Il PP offre inoltre una resistenza chimica superiore ad acidi, basi e alla maggior parte dei solventi organici a temperatura ambiente. Tuttavia, l’ABS garantisce una resistenza all’urto notevolmente maggiore, con valori Izod con intaglio di 15-25 rispetto a 3-5 kJ/m2, una finitura superficiale migliore per la verniciatura e una post-lavorazione più semplice. Scegliete il PP per componenti resistenti agli agenti chimici e sensibili ai costi, e l’ABS per applicazioni in cui la resistenza all’urto è critica.

Il PP può essere usato per cerniere vive?

Sì, il PP è universalmente riconosciuto come materiale standard per le cerniere integrali stampate a iniezione grazie alla sua struttura molecolare semicristallina. Durante il riempimento dello stampo, le catene polimeriche si allineano lungo la sottile sezione della cerniera, creando un’eccezionale resistenza a fatica nel punto di flessione. Una cerniera integrale in PP correttamente progettata può flettersi per oltre 1 milione di cicli senza cedimenti o degrado visibile, risultando la scelta preferita per tappi di bottiglia, confezioni a conchiglia, custodie per occhiali e contenitori con coperchio ribaltabile. Il requisito fondamentale è posizionare correttamente il punto di iniezione affinché il flusso attraversi la cerniera perpendicolarmente.

Quali sono i difetti più comuni nello stampaggio a iniezione del PP?

I quattro difetti più comuni nello stampaggio a iniezione del PP sono la deformazione causata dal ritiro anisotropo durante un raffreddamento non uniforme, i risucchi dovuti a una pressione di mantenimento insufficiente nelle sezioni a parete spessa, le linee di flusso che compaiono quando la resina si raffredda troppo rapidamente in prossimità del punto di iniezione e i riempimenti incompleti che si verificano quando la cavità non si riempie completamente a causa di una pressione insufficiente. La maggior parte dei difetti di stampaggio del PP è direttamente riconducibile a una distribuzione non uniforme del raffreddamento o a una pressione di mantenimento insufficiente. Un controllo corretto della temperatura dello stampo e uno sfiato adeguato nelle zone di fine riempimento risolvono la maggior parte dei problemi di qualità della produzione.

Quali applicazioni utilizzano lo stampaggio a iniezione del PP?

Lo stampaggio a iniezione del PP serve interni automobilistici come cruscotti, pannelli porta, contenitori batteria, fasce paraurti e alloggiamenti HVAC. Le applicazioni per imballaggi alimentari includono contenitori per microonde, tappi e chiusure, casse per bottiglie e vasetti per yogurt. Gli impieghi medicali comprendono corpi di siringhe, contenitori per campioni e involucri diagnostici. I beni di consumo includono involucri di elettrodomestici, contenitori e mobili da giardino. I componenti industriali comprendono serbatoi chimici, raccordi, corpi pompa e filtri. Il PP viene scelto quando resistenza chimica, basso costo, leggerezza o flessioni ripetute sono requisiti primari.
