1. Che cosa sono le linee di giunzione nello stampaggio a iniezione?

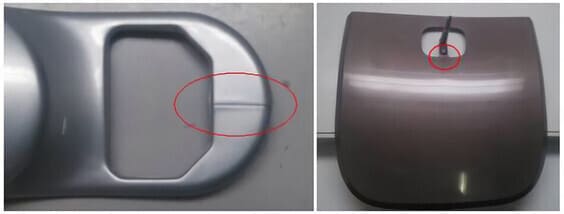

Nello stampaggio a iniezione della plastica, le linee di giunzione sono linee o striature visibili sulla superficie di un pezzo stampato, causate dalla fusione imperfetta dei flussi di plastica provenienti da punti di iniezione diversi.
2. Quali effetti negativi possono provocare le linee di saldatura?
Queste linee non solo compromettono l’estetica del pezzo, ma ne indeboliscono anche l’integrità strutturale, portando a potenziali cedimenti sotto carico o sollecitazione.
3. Come evitare le linee di saldatura nello stampaggio a iniezione?
Le antiestetiche linee di giunzione possono compromettere l’aspetto dei progetti di stampaggio a iniezione, ma questi difetti superficiali non devono necessariamente rimanere nel prodotto finale.
Comprendendo le cause sottostanti e applicando azioni correttive durante il processo di progettazione e costruzione, si ottengono pezzi stampati a iniezione costanti e privi di imperfezioni.
a. Riempimento inadeguato della cavità dello stampo
Un riempimento insufficiente della cavità dello stampo a iniezione può generare linee di giunzione. Per evitarle, è importante posizionare strategicamente i punti di iniezione e progettare con cura i canali di flusso della plastica all’interno dello stampo, favorendo così una distribuzione uniforme.
Inoltre, aumentando il numero di gate, riducendo la profondità delle linee di giunzione, ispessendo le piste e minimizzando la lunghezza della pista più corta, si contribuirà a prevenire eventuali risultati inadeguati causati da otturazioni inadeguate.
b. La presenza di sacche d’aria
Durante lo stampaggio a iniezione, la formazione di linee di saldatura può essere causata da sacche d’aria o vuoti.
Per evitare che ciò si verifichi e ottenere una linea di giunzione di successo, è fondamentale uno sfiato adeguato che consenta la fuoriuscita dell’aria intrappolata in eccesso e l’osservanza di precisi metodi di controllo del processo.
La scanalatura di scarico deve essere preferibilmente posizionata nella posizione delle parti unite previste; se non è possibile a causa di vincoli di progettazione, può anche occupare le posizioni delle punte di espulsione sulle file vicine.
c. La portata o la pressione del materiale plastico
Le linee di saldatura possono essere causate da incongruenze nel processo di iniezione, come la variazione della viscosità o della temperatura del materiale plastico e le diverse aree della sezione trasversale dei canali di flusso.
Anche lievi variazioni possono creare imperfezioni visibili sui pezzi quando vengono stampati, quindi è importante adottare misure per controllare questi fattori per garantire un’esperienza di stampaggio uniforme senza imperfezioni della linea di saldatura.
Per uno stampaggio a iniezione efficace è essenziale mantenere sotto controllo la temperatura e la viscosità del materiale plastico.
I sistemi di riscaldamento devono essere mantenuti a una distanza specifica dalle superfici del prodotto per ottimizzare la portata della fusione.
Macchine per stampi a olio caldo impostate tra 120-140 per risultati ottimali - con base degli stampi in grafite e manicotto di guida come prerequisiti per garantire una produzione di qualità senza rischio di bruciatura della guida.
d. Restringimento del materiale plastico
Per ottenere un prodotto finale conforme, la progettazione dello stampo a iniezione deve tenere conto del ritiro del materiale plastico durante il raffreddamento.
Senza un’adeguata considerazione di questo fattore, le linee di saldatura possono formarsi in una cavità riempita in modo non uniforme, con un risultato finale compromesso.
Un’attenta valutazione dello spessore delle pareti è essenziale per garantire che ogni pezzo stampato a iniezione presenti sempre le caratteristiche desiderate.
Conclusione
Nello stampaggio a iniezione, le linee di saldatura possono essere evitate adottando misure di progettazione e produzione prudenti.
Questi includono porte e punti di iniezione posizionati strategicamente, un’adeguata ventilazione dell’aria per rimuovere i contaminanti, un flusso/pressione costante del materiale plastico e una corretta tolleranza per il ritiro durante il raffreddamento: tutto ciò contribuisce a ottenere un pezzo stampato dall’aspetto estetico gradevole e dall’integrità strutturale solida.
