Come progettare l’angolo di sformo per gli stampi a iniezione?

L’angolo di sformo¹ è il parametro geometrico più importante che si possa sbagliare nella progettazione di uno stampo, ma è anche uno dei più facili da correggere se il problema viene individuato prima di lavorare l’acciaio. Un angolo adeguato assicura che i pezzi vengano espulsi senza graffi, segni di trascinamento o deformazioni e incide direttamente sul tempo ciclo, sulla durata dello stampo e sulla qualità del prodotto.

In produzione, gli angoli di sformo variano in genere da 1° a 3° per lato, ma il valore esatto dipende dal materiale, dalla finitura superficiale, dalla geometria del pezzo e dai requisiti di texture. Un pezzo in PE lucidato può richiedere solo 0.5°, mentre un componente in nylon testurizzato può richiedere 3° o più.

Questa guida analizza i fattori che determinano l’angolo di sformo, fornisce valori di riferimento specifici per materiale e presenta casi produttivi reali del nostro stabilimento. Che si tratti del primo stampo o della risoluzione di problemi di espulsione su uno esistente, i principi seguenti aiutano a ottenere il risultato corretto.

stampo a iniezione³diagramma dell'angolo di sformo dello stampaggio" class="wp-image-53346 size-full" style="max-width:100%;height:auto;" />

Qual è la definizione e l’importanza dell’angolo di sformo?

Se stai confrontando fornitori o pianificando l’approvvigionamento, la nostra guida all’approvvigionamento dello stampaggio a iniezione tratta la preparazione delle richieste di offerta, la qualificazione e i controlli dei rischi commerciali.

Gli angoli di sformo sono essenziali nello stampaggio a iniezione, in quanto garantiscono un’espulsione regolare dei pezzi e prevengono i danni allo stampo o al prodotto finale.

L’angolo di sformo è una leggera rastremazione dei pezzi stampati per facilitare la rimozione dallo stampo, prevenire i difetti, ridurre la forza di espulsione e prolungare la durata dello stampo. In genere varia da 1 a 3 gradi.

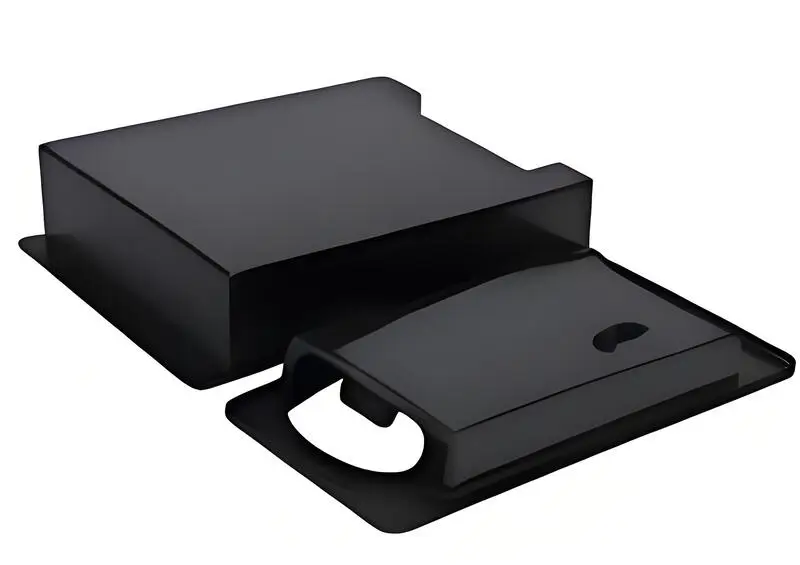

Definizione dell’angolo di sformo

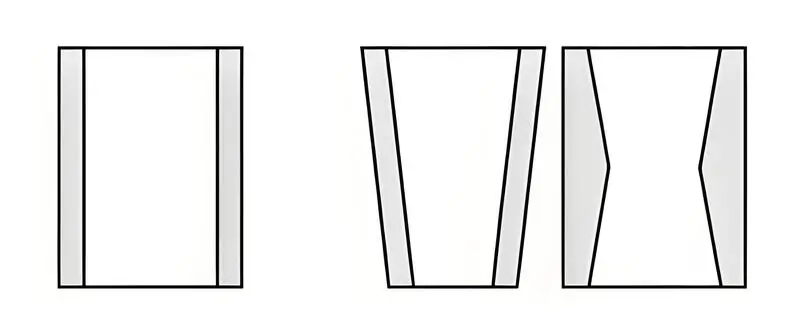

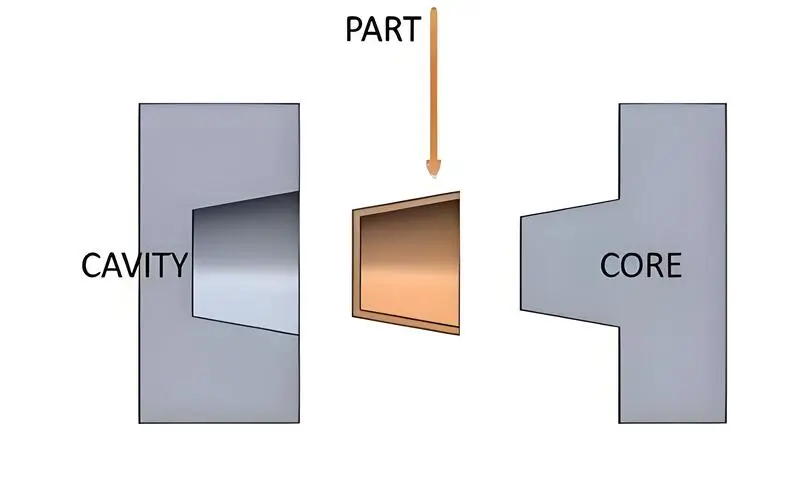

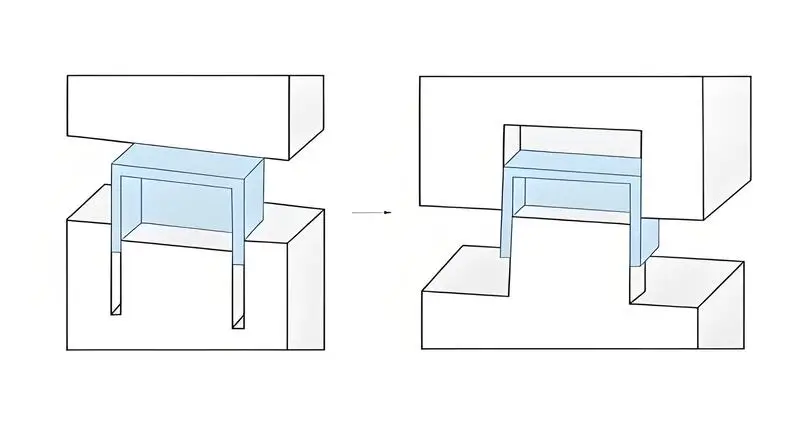

L’angolo di sformo è l’angolo formato tra la cavità o l’anima dello stampo e la direzione di apertura dello stampo, ovvero l’inclinazione della parete dello stampo rispetto alla direzione di apertura. Questo angolo facilita la sformatura della parte in plastica dello stampo senza preoccuparsi di danneggiarla o deformarla.

Importanza dell’angolo di sformo

Un angolo di sformo corretto evita graffi e deformazioni durante l’espulsione, migliora la finitura, prolunga la vita stampo e riduce i costi. Se troppo piccolo aumenta la resistenza e danneggia il pezzo; se troppo grande compromette stabilità dimensionale e vita stampo. Una progettazione equilibrata migliora qualità ed efficienza.

Quali sono i fattori che influenzano la progettazione dell’angolo di sformo?

L’angolo di sformo corretto non deriva da un’unica tabella di consultazione, ma dal bilanciamento di diverse variabili interagenti. Nella nostra esperienza, i quattro fattori seguenti determinano il 90% delle decisioni sull’angolo di sformo.

Il tipo di materiale è solitamente il primo fattore considerato dagli ingegneri, ma anche la finitura superficiale, la struttura del pezzo, la precisione dello stampo e i parametri di processo svolgono un ruolo importante. Di seguito esaminiamo ciascun fattore con raccomandazioni specifiche.

Materiale plastico

Le diverse materie plastiche si ritirano e aderiscono allo stampo in modo diverso. La tabella seguente riepiloga gli intervalli di angolo di sformo consigliati per i comuni materiali da stampaggio a iniezione:

Struttura del prodotto

L’angolo di sformo è influenzato anche dalla forma e dalla struttura del prodotto. Si noti che i prodotti con forme complesse e spessore delle pareti non uniforme dovrebbero avere un angolo di sformo maggiore per facilitare lo stampaggio. Ad esempio, i pezzi con caratteristiche geometriche complesse o con micro caratteristiche come le nervature interne genereranno molta resistenza durante lo stampaggio, quindi l’angolo di sformo deve essere aumentato.

Precisione nella lavorazione degli stampi

Quanto maggiore è la precisione di lavorazione dello stampo e più liscia è la superficie, tanto minore è l’angolo di sformo necessario. Al contrario, se la superficie dello stampo è ruvida, l’angolo di sformo deve essere aumentato per ridurre la forza di espulsione. Lubrificazione, lavorazioni di alta precisione e trattamenti superficiali come lucidatura e cromatura possono ridurre l’attrito e migliorare l’efficienza di espulsione.

Parametri del processo di iniezione

Pressione, temperatura e velocità di iniezione influiscono anche sull’angolo di sformo. Valori più elevati aumentano il ritiro e possono richiedere un angolo maggiore. Le condizioni modificano flusso e solidificazione del materiale e vanno considerate in progettazione.

Quali sono i principi di base della progettazione degli angoli di sformo?

I principi di una buona progettazione dell’angolo di sformo sono semplici, ma richiedono giudizio. Ecco le linee guida seguite dai nostri ingegneri degli stampi quando pianificano un nuovo stampo.

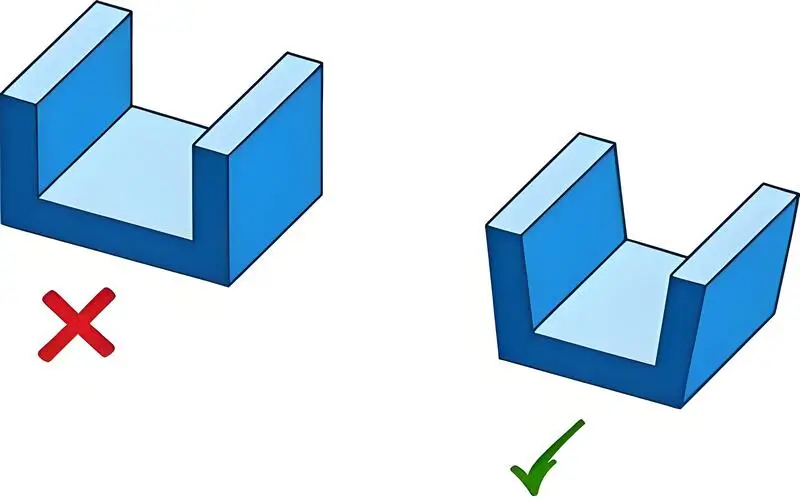

Il principio fondamentale è semplice: aggiungere una sformatura sufficiente a consentire il rilascio del pezzo senza forza eccessiva, ma non tale da compromettere le dimensioni o sprecare materiale. Le linee guida seguenti aiutano a trovare questo equilibrio.

Selezionare l’angolo di sformo in base al tipo di plastica

Anziché ripetere valori grezzi, considerate la logica di fondo: materiali scorrevoli e a basso ritiro come PE e PP richiedono un angolo di sformo minore perché si staccano facilmente. Materiali aderenti e ad alto ritiro come il nylon e i compositi caricati con fibra di vetro ne richiedono uno maggiore. Ecco una guida pratica per decidere:

Considerare lo spessore e la forma della parete del prodotto

Maggiore è il ritiro dei prodotti a parete spessa, maggiore è l’angolo di sformo richiesto. Anche i prodotti con forme complesse, come filettature interne o scanalature, richiedono angoli di sformo maggiori.

Garantire una superficie liscia dello stampo

Migliorare la finitura della superficie dello stampo aiuta sicuramente a ridurre la resistenza all’espulsione, il che implica una riduzione dell’angolo di sformo necessario nel processo di stampaggio. Le pratiche comunemente utilizzate sono la lucidatura e la cromatura.

Garantire parametri di processo di iniezione ragionevoli

Quando si progetta l’angolo di sformo, è necessario prendere in considerazione i parametri necessari del processo di iniezione per garantire la conformità del progetto dello stampo al processo di iniezione. Ad esempio, diminuendo la pressione e la temperatura di iniezione si riduce il tasso di ritiro della parte in plastica progettata e, di conseguenza, si migliora la progettazione dell’angolo di sformo.

Qual è la relazione tra l’angolo di sformo e la durata dello stampo?

Il rapporto tra angolo di sformo e durata dello stampo è definito dalla funzione, dai vincoli e dai compromessi illustrati in questa sezione. Ogni ciclo di espulsione sollecita la superficie dello stampo. Senza uno sformo adeguato, l’attrito tra la plastica in raffreddamento e la cavità in acciaio accelera l’usura, riduce la durata dello stampo e aumenta i costi di manutenzione.

Gli angoli di sformo riducono l’attrito durante l’espulsione dei pezzi, minimizzando le sollecitazioni dello stampo e prevenendo incollamenti e danni. Angoli corretti allungano la vita dello stampo, migliorano l’efficienza e abbassano i costi di produzione riducendo le esigenze di manutenzione e prevenendo i guasti precoci dello stampo.

Un angolo di sformo ragionevole non solo può influire sulla qualità dei pezzi in plastica, ma agisce anche direttamente sulla durata dello stampo. Quando l’angolo di sformo è troppo piccolo, si crea un forte attrito tra la parte in plastica e lo stampo e quindi si consuma la superficie; quando l’angolo di sformo è troppo grande, influisce sulle dimensioni del prodotto. Pertanto, i disegni degli angoli richiesti in uno stampo dipendono dal tipo di materiale utilizzato nello stampo, dal tipo di trattamento superficiale richiesto e da altri fattori che garantiscono una maggiore durata dello stampo e una migliore efficienza.

Quali sono i metodi per ottimizzare l’angolo di sformo?

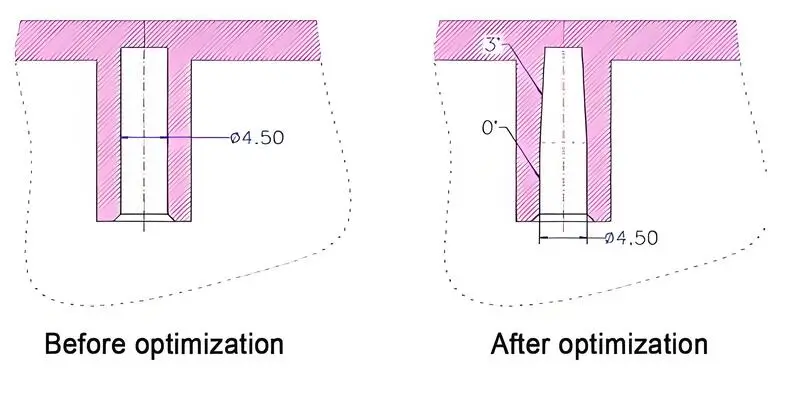

I metodi per ottimizzare l’angolo di sformo sono le principali categorie o opzioni illustrate in questa sezione. L’ottimizzazione moderna combina analisi CAD, simulazione e verifica in produzione. I risultati migliori si ottengono impiegando tutti e tre i metodi insieme anziché affidarsi a uno solo.

L’ottimizzazione dell’angolo di sformo regola gli angoli in base al materiale, allo spessore e alla geometria, in genere 1-3 gradi. Le superfici strutturate hanno bisogno di più. Gli angoli corretti migliorano il rilascio dello stampo, riducono l’usura e aumentano la durata.

Progettazione assistita da computer (CAD)

Il software CAD può calcolare e simulare con precisione gli angoli di sformo per gli stampi a iniezione. Il precalcolo e la simulazione degli angoli ideali possono ridurre la possibilità di progettare alla cieca, migliorando così l’efficienza della progettazione. Ad esempio, quando si utilizza un software per l’analisi degli angoli di sformo, è possibile individuare e modificare le aree che potrebbero presentare problemi.

Simulazione numerica

Verifica sperimentale

Nel processo produttivo reale occorre confrontare gli effetti di diversi angoli di sformo mediante prove, ottimizzando gradualmente l’angolo. Durante gli esperimenti, la misura della forza di espulsione e l’osservazione della qualità superficiale consentono di valutarne l’adeguatezza.

Considerazioni complete

La progettazione dell’angolo di sformo deve tenere conto delle caratteristiche del materiale, della struttura del prodotto, della lavorazione dello stampo e dei parametri del processo di iniezione, in modo che l’angolo di sformo progettato sia in grado di salvaguardare la qualità del prodotto e la durata dello stampo.

Quali sono i problemi comuni e le soluzioni per l’angolo di sformo degli stampi a iniezione?

Questa sezione illustra problemi comuni e soluzioni relativi all’angolo di sformo degli stampi a iniezione. Anche tecnici esperti li incontrano durante le prove. I quattro problemi seguenti sono i più frequenti e ciascuno ha una soluzione semplice se rilevato presto.

Un angolo di sformo bilanciato nello stampaggio assicura un facile rilascio dei pezzi, previene la distorsione, minimizza le difficoltà di espulsione e riduce l’usura dello stampo, favorendo una produzione regolare e meno difetti.

Espulsione difficile

Quando si verificano difficoltà di espulsione durante la produzione, è necessario misurare l’angolo di sformo, che potrebbe essere ridotto. Per ottimizzare la separazione, l’angolo di sformo deve essere aumentato e la superficie dello stampo può essere lucidata o cromata per ridurre l’attrito.

Deformazione del prodotto

Anche i tecnici esperti di stampi incontrano problemi relativi agli angoli di sformo durante le prove di produzione. I quattro problemi riportati di seguito sono i più comuni e, fortunatamente, ciascuno ha una soluzione semplice se viene individuato tempestivamente.

Graffi superficiali

Le cause comuni di un graffio superficiale includono un angolo di sformo insufficiente o una superficie ruvida dello stampo. Il problema può essere risolto aumentando l’angolo di sformo e migliorando la qualità superficiale dello stampo.

Forza di espulsione eccessiva

L’elevata forza di espulsione può essere attribuita a un angolo di sformo ridotto o a una selezione non corretta dei parametri del processo di iniezione. La forza di espulsione può essere ridotta al minimo modificando l’angolo di sformo sui pezzi e migliorando le variabili del processo di iniezione, come la riduzione della pressione e della temperatura di iniezione.

Quali sono i casi di applicazione pratica dell’angolo di sformo degli stampi a iniezione?

I casi pratici di applicazione dell’angolo di sformo degli stampi a iniezione costituiscono le principali categorie o opzioni illustrate in questa sezione. I casi seguenti mostrano come le regolazioni dell’angolo di sformo abbiano risolto problemi produttivi reali con materiali e geometrie dei pezzi differenti. Ogni caso comprende il progetto iniziale, il problema riscontrato e l’azione correttiva adottata.

Caso 1: Progettazione dell’angolo di sformo per parti in plastica di polipropilene

Un’azienda ha progettato un tappo in polipropilene con uno spessore di parete di 2 mm. L’angolo di sformo consigliato per il polipropilene è di circa 1,5°. Nella fase iniziale della produzione, è stato riscontrato un problema di graffi sulla superficie del bordo quando il prodotto veniva espulso. Dopo aver aumentato l’angolo di sformo a 2°, il problema dei graffi è stato risolto e il tasso di qualificazione del prodotto è migliorato.

Caso 2: Progettazione dell’angolo di sformo per parti in plastica di nylon

L’alloggiamento di un prodotto elettronico in nylon (PA66) richiedeva un angolo di sformo adatto sia alla superficie estetica esterna sia alle nervature interne. Il progetto iniziale utilizzava uno sformo uniforme di 1.5°, ma durante il campionamento le nervature interne mostravano segni di trascinamento. Il team tecnico ha aumentato lo sformo sul lato anima a 2.5°, mantenendo il lato cavità a 1.5°. Questo approccio differenziale ha eliminato i segni e mantenuto la tolleranza dimensionale esterna entro specifica.

Caso 3: Progettazione dell’angolo di sformo per parti in plastica di forma complessa

La scocca di un determinato elettrodomestico è realizzata in materiale ABS, con una struttura complessa, molte scanalature e nervature. Nel calcolo dell’angolo di sformo, l’angolo di sformo iniziale è impostato come primo parametro a 1,5°. Durante la produzione di prova, alcune scanalature hanno avuto difficoltà di espulsione. Aumentando l’angolo di sformo della scanalatura a 2,5° e cromando la superficie dello stampo, il problema di espulsione è stato risolto e si è ottenuto un prodotto perfetto.

Caso 4: Alloggiamento di un piccolo prodotto elettronico

Un’azienda ha progettato l’alloggiamento di un piccolo prodotto elettronico in ABS con un angolo di sformo iniziale di 1°. Durante la produzione di prova sono emerse difficoltà di espulsione e graffi superficiali, soprattutto attorno alle nervature. L’angolo è stato aumentato a 2° e la superficie dello stampo lucidata a SPI A-2. Dopo le modifiche, la forza di espulsione è diminuita di circa il 40% e la qualità superficiale ha soddisfatto le specifiche estetiche senza finitura secondaria.

Caso 5: Componente automobilistico

Un produttore di componenti automobilistici deve produrre un pezzo di alta precisione stampato a iniezione per carrozzeria in nylon con un angolo di sformo iniziale di 2,5°. I test su piccoli lotti hanno evidenziato difficoltà di sformatura e un elevato tasso di usura della superficie dello stampo. L’aumento dell’angolo di sformo a 3,5° e la cromatura della superficie dello stampo hanno risolto il problema dello sformaggio e prolungato la durata dello stampo.

Caso 6: Prodotto domestico Parte in plastica

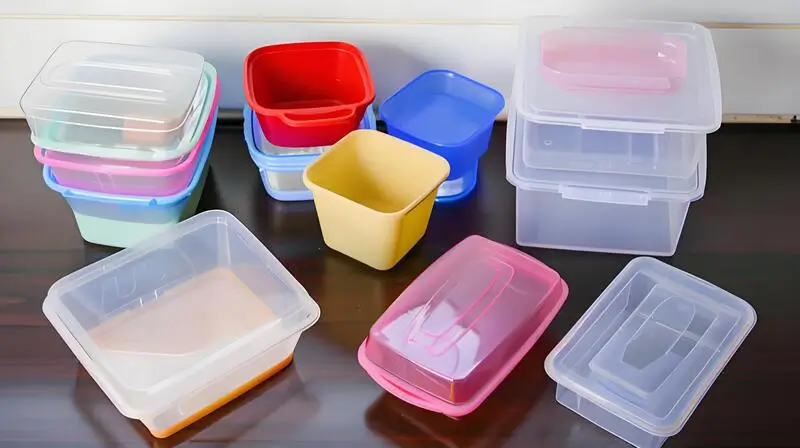

Una fabbrica di articoli di uso quotidiano produce contenitori in plastica di polipropilene con uno spessore di parete di 3 mm. L’angolo di sformo iniziale è di 1,5°. Durante la produzione di prova, il prodotto si deforma facilmente durante lo stampaggio. L’angolo di sformo viene aumentato a 2,5°, i parametri del processo di iniezione vengono ottimizzati, lo stampaggio è fluido e la qualità del prodotto è migliorata.

Qual è la direzione di sviluppo futura dell’angolo di bozza degli stampi a iniezione?

La direzione di sviluppo futuro dell’angolo di sporgenza degli stampi per stampaggio a iniezione è definita dalla funzione, dai vincoli e dai compromessi spiegati in questa sezione. Guardando avanti, il design dell’angolo di sporgenza si evolve insieme ai progressi nei software di simulazione, nella produzione additiva per gli utensili e nelle nuove formulazioni polimeriche. Tre tendenze stanno plasmando la prossima generazione del design dello stampo:

I futuri angoli di progettazione degli stampi a iniezione si concentrano sulla riduzione della visibilità della linea di separazione, sul miglioramento del rilascio dello stampo e sulla minimizzazione degli scarti, utilizzando progetti avanzati per migliorare la qualità del prodotto e accelerare la produzione.

Con il progresso della tecnologia di stampaggio a iniezione, anche la progettazione degli angoli di sformo si evolve e adotta metodi migliori. I progressi dell’informatica e della simulazione numerica renderanno la progettazione ancora più precisa e rapida. Allo stesso tempo, l’impiego di nuovi materiali e processi introdurrà nuove sfide e opportunità. L’innovazione della stampa 3D, ad esempio, offre nuove possibilità per progettare e realizzare stampi dalle forme complesse.

Quali sono i punti chiave sulla progettazione dell’angolo di sformo per gli stampi a iniezione?

L’angolo di sformo è uno dei parametri più critici, ma anche più spesso trascurati, nella progettazione degli stampi a iniezione. Definirlo correttamente fin dall’inizio evita rilavorazioni dell’attrezzatura e difetti di produzione e prolunga la vita dello stampo: lo constatiamo ogni giorno nel nostro reparto produttivo.

La chiave per una strategia di angolo di sformo di successo è bilanciare il comportamento del materiale, i requisiti di finitura superficiale e la geometria del pezzo. Intervalli standard come 1–2° per PE/PP e 2–3° per nylon forniscono un punto di partenza, ma ogni pezzo è diverso. Ecco perché l’analisi di sformo CAD combinata con prove di produzione rimane lo standard di riferimento per l’ottimizzazione. Se non sei sicuro da dove iniziare, la maggior parte degli ingegneri degli utensili consiglia di iniziare con 1,5° per lato per superfici lucidate e aggiungere 1° per ogni 0,25 mm di profondità della trama.

Serve un preventivo per il tuo progetto di stampaggio a iniezione?

Richiedi prezzi competitivi, feedback DFM e tempistiche di produzione al team tecnico di ZetarMold.

Richiedete un preventivo gratuito →

Domande Frequenti sull’Angolo di Sformo nello Stampaggio a Iniezione

Qual è l’angolo di sporgenza standard per lo stampaggio a iniezione?

L’angolo di sporgenza standard per la maggior parte dei componenti stampati a iniezione varia da 1 a 3 gradi per lato. Per superfici dello stampo lucidate con materiali a bassa contrazione come PE o PP, 0,5 a 1,5 gradi possono essere sufficienti. Le superfici texture richiedono tipicamente 1 grado aggiuntivo di sporgenza per ogni 0,25 mm di profondità della texture. In pratica, iniziare con 1,5 gradi per lato e adattarsi basandosi su prove del materiale è un approccio affidabile. Per componenti con profondità di estrazione elevata superiori a 100 mm, molti ingegneri aumentano la sporgenza standard a 2-3 gradi per compensare la maggiore area di contatto superficiale durante l’estrazione.

L’angolo di sformo influisce sulle dimensioni del pezzo?

Sì, l’angolo di sformo modifica direttamente la dimensione trasversale di un pezzo dall’alto verso il basso. Per una parete alta 50 mm con un angolo di sformo di 2 gradi per lato, la differenza tra la parte superiore e inferiore di quella parete è di circa 1,75 mm per lato, calcolata come 2 volte la tangente dell’angolo di sformo moltiplicata per l’altezza della parete. Gli ingegneri devono tenere conto di questa conicità nelle analisi di tolleranza cumulata, specialmente per pezzi che si accoppiano o assemblano con altri componenti. Nelle applicazioni di precisione, la variazione dimensionale indotta dall’angolo di sformo può consumare una parte significativa della banda di tolleranza disponibile, quindi deve essere pianificata fin dalle prime fasi della progettazione del pezzo.

È possibile stampare a iniezione senza angolo di sformo?

Tecnicamente sì, ma è quasi mai consigliato per la produzione. Senza sporgenza, la forza di estrazione aumenta drasticamente, causando graffi superficiali, deformazione del componente e un’accelerazione dell’usura dello stampo. Alcuni materiali flessibili come l’HDPE o TPE simili alla gomma possono tollerare una sporgenza quasi zero in geometrie poco profonde perché il materiale si estende durante l’estrazione, ma anche in questi casi, un minimo di 0,5 gradi per lato è la pratica standard per una produzione affidabile. Per materiali rigidi come ABS o policarbonato, tentare lo stampaggio senza sporgenza su superfici verticali quasi sempre produce segni di trascinamento e tassi di scarto aumentati che superano qualsiasi beneficio di design percepito.

In che modo la trama superficiale influisce sui requisiti dell’angolo di sformo?

Le superfici dello stampo con trama creano un incastro meccanico tra la plastica e la parete dello stampo, aumentando significativamente la resistenza all’espulsione. Una regola pratica comune è aggiungere 1 grado di sformo per ogni 0,25 mm di profondità della trama. Ad esempio, una trama fine tipo pelle di 0,5 mm di profondità su un pezzo che normalmente richiederebbe 1 grado di sformo ora necessita di almeno 3 gradi per lato per espellere in modo pulito senza segni di trascinamento. Questo è uno dei fattori più frequentemente sottovalutati che vediamo nelle revisioni di progetto degli stampi, e il mancato conto della profondità della trama durante la fase di progettazione spesso porta a costose modifiche dello stampo dopo i primi campioni.

Cosa succede se l’angolo di sporgenza è troppo grande?

Un angolo di sformo eccessivo spreca materiale, ispessisce in modo non uniforme le pareti del pezzo e può creare problemi di montaggio nei prodotti multi-componente. Riduce anche il volume utile della cavità e può richiedere una riprogettazione delle caratteristiche di accoppiamento per adattarsi alla maggiore conicità. Nei casi estremi, un angolo di sformo sovradimensionato può causare la deformazione del pezzo durante il raffreddamento a causa della distribuzione non uniforme dello spessore della parete. La maggior parte degli ingegneri considera qualsiasi valore superiore a 5 gradi per lato non necessario per i pezzi standard e riserva angoli maggiori solo per applicazioni a profonda stampabilità o con trama pesante. La chiave è trovare l’angolo di sformo minimo che consenta un’espulsione affidabile senza compromettere i requisiti funzionali del pezzo.

L’angolo di sformo è lo stesso per il lato del maschio e della cavità?

Non sempre. Il lato del maschio, che forma l’interno del pezzo, richiede spesso un angolo di sformo maggiore rispetto al lato della cavità, perché durante il raffreddamento la plastica si ritira sul maschio, generando più attrito e una maggiore forza di espulsione. Una regola indicativa consiste nell’aggiungere da 0,5 a 1 grado sul lato del maschio rispetto alla cavità. La differenza diventa particolarmente importante per pezzi profondi o materiali con elevato ritiro, come nylon e mescole caricate con fibra di vetro. Nei pezzi poco profondi con pareti di spessore generoso può essere trascurabile, ma va sempre verificata durante la revisione del progetto dello stampo. Per ulteriori informazioni, consulta la nostra guida completa allo stampaggio a iniezione.
