Moldeo por inyección de LCP
El LCP (polímero de cristal líquido) es un termoplástico con propiedades de cristal líquido, que se caracteriza porque las moléculas muestran propiedades de cristal líquido cuando alcanzan un determinado estado.
Recursos para La guía completa del moldeo por inyección de LCP
¿Qué es LCP?
El LCP es un termoplástico con características de cristal líquido. Tiene una estructura molecular única que muestra cristalinidad líquida en determinadas condiciones. Además de tener las propiedades básicas de procesamiento de los plásticos convencionales, el LCP también tiene una alta resistencia, un alto módulo, resistencia al calor, resistencia a la corrosión química, baja absorción de humedad y otras características de material de alto rendimiento.
El LCP se fabrica mezclando y calentando dos tipos de monómeros (ácido bifenil-4,4′-dicarboxílico, BPDA, y éter 4,4′-diaminodifenílico, DAPD) con catalizadores ácidos o básicos. Los monómeros reaccionan y forman largas cadenas de polímero que se alinean de una determinada manera, lo que confiere al LCP sus propiedades de cristal líquido.
Un aspecto interesante del LCP es que, cuando se encuentra en fase de cristal líquido a altas temperaturas, las cadenas moleculares pueden alinearse en una dirección determinada para formar una microestructura muy organizada. Esta estructura organizada hace que el material sea mucho mejor. Por ejemplo, el LCP es muy rígido y fuerte, como el metal, pero flexible y fácil de fabricar, como el plástico.
Además, el LCP es muy estable al calor y a los productos químicos, lo que es ideal para que las cosas funcionen bien en lugares calurosos y difíciles. Por eso el LCP se usa en todo tipo de cosas, como electrónica, coches, aviones, material médico y fibra óptica.
¿Qué tipos de materiales LCP existen?
Los materiales LCP, o polímeros de cristal líquido, pueden dividirse en diferentes tipos en función de sus propiedades y aplicaciones. He aquí un breve resumen de los principales tipos de materiales LCP:
1. Polímeros de cristal líquido termotrópicos (TLCP)
Cuando los TLCP se calientan, se convierten en fases de cristal líquido. Pueden soportar el calor, pero no es tan fácil trabajar con ellas. Los TLCP se dividen en tres tipos en función de su capacidad para soportar el calor y su rendimiento:
- Tipo I: Temperatura de distorsión térmica de 250-350°C, excelente resistencia al calor pero menor procesabilidad.
- Tipo II: Temperatura de distorsión térmica de 180-250°C, alta resistencia al calor y procesabilidad superior.
- Tipo III: Temperatura de distorsión térmica de 100-200°C, con una resistencia a la distorsión térmica relativamente menor.
2. Polímeros cristalinos líquidos liotrópicos (LLCP):
A diferencia de las TLCP, las LLCP forman fases de cristal líquido en soluciones. Tanto las TLCP como las LLCP pueden dividirse en resinas LCP de grado película, de grado moldeo por inyección y de grado fibra en función del campo de aplicación. Además, dependiendo de la posición de las unidades de cristal líquido dentro de la molécula del polímero, los LCP pueden clasificarse como polímeros de cristal líquido de cadena principal, de cadena lateral o compuestos.
3. Otros tipos de LCP:
① LCP de flujo fácil: se utilizan en procesos de fabricación que deben ser muy precisos y consumir la menor energía posible.
LCP reforzado: LCP reforzado con fibras de vidrio, carbono, minerales o grafito. Estos LCP reforzados tienen muy buenas propiedades mecánicas, como ser muy fuertes y rígidos.
③ LCP conductor: LCP chapado o electroprotegido para aplicaciones conductoras, perfecto para electrónica.
④ LCP retardante de llama: grados de LCP que tienen retardancia de llama inherente.
⑤ LCP de grado médico: LCP que cumple los requisitos de la FDA y no contiene BPA ni PTFE, por lo que es perfecto para aplicaciones médicas y farmacéuticas.
⑥ LCP de alto flujo: fluye muy bien, por lo que es ideal para piezas finas en electrónica y dispositivos médicos.
⑦ LCP relleno de vidrio: contiene fibras de vidrio que lo hacen más rígido y resistente.
⑧ LCP relleno de carbono: contiene fibras de carbono para hacerlo más rígido y resistente.
⑨ LCP híbrido: Combina diferentes materiales como fibras de vidrio y de carbono para obtener el rendimiento que deseas.
⑩ LCP biológico: Fabricado a partir de plantas como el maíz o la caña de azúcar, por lo que es mejor para el medio ambiente.
⑪ LCP reciclado: fabricado con materiales LCP reciclados para reducir los residuos y conservar los recursos.
¿Cuáles son las características de los polímeros cristalinos líquidos (PCL)?
El LCP es un material termoplástico con características únicas que lo hacen adecuado para una amplia gama de aplicaciones. Algunas propiedades clave del LCP son:
1. Resistencia a altas temperaturas:
Los LCP tienen un punto de fusión alto, normalmente entre 280 °C y 320 °C, lo que los hace perfectos para aplicaciones de alta temperatura. Se mantienen fuertes y conservan su forma incluso cuando hace mucho calor, por lo que el LCP es la mejor opción para componentes electrónicos, piezas de automóviles y otras aplicaciones de alta temperatura.
2. Alta cristalinidad:
La alta cristalinidad del LCP le confiere excelentes propiedades mecánicas, como rigidez, resistencia y estabilidad dimensional.
3. Rendimiento mecánico excepcional:
Los materiales LCP son muy fuertes y rígidos, como los metales. El LCP también tiene una buena resistencia al desgaste y estabilidad química, por lo que es ideal para fabricar materiales muy fuertes, muy rígidos y resistentes al desgaste.
4. Bajo coeficiente de expansión térmica:
El LCP tiene un CTE bajo, normalmente en torno a 10-20 ppm/°C, lo que significa que puede mantener su forma y tamaño aunque cambie la temperatura, y tiene una buena estabilidad dimensional. El tamaño de los productos LCP apenas varía con los cambios de temperatura, por lo que se utilizan ampliamente en instrumentos de precisión, productos ópticos y otros campos.
5. Excelentes propiedades eléctricas:
El LCP tiene una elevada rigidez dieléctrica, normalmente superior a 500 V/mil, y es adecuado para aplicaciones que requieren aislamiento eléctrico. Los materiales LCP tienen un elevado aislamiento eléctrico y buenas características de alta frecuencia, y pueden utilizarse en campos de aislamiento eléctrico y transmisión de señales de alta frecuencia, como equipos electrónicos y antenas.
6. Resistencia a la corrosión química:
En lo que respecta a la resistencia química, los materiales LCP son la solución. Pueden soportar casi cualquier sustancia química que se les eche encima, ya sea un ácido, un álcali o un disolvente. Si necesita un material resistente a los productos químicos, el LCP es la solución. Por eso es tan popular en la industria química y en los dispositivos médicos.
7. Fácil de procesar:
Los materiales LCP tienen buenas características de procesamiento y pueden procesarse mediante moldeo por inyección, extrusión, moldeo por soplado, etc. Algunas de las ventajas del LCP son El LCP tiene una buena capacidad de llenado por moldeo; por lo tanto, se pueden fabricar productos complejos y precisos debido a sus buenas características de flujo.
8. Autorrefuerzo:
Los materiales LCP tienen una estructura de fibras inusualmente ordenada, lo que permite que los plásticos de cristal líquido no reforzados alcancen o incluso superen los niveles de resistencia mecánica y módulo de los plásticos de ingeniería ordinarios, y se refuerzan significativamente con fibras de vidrio. Otras mejoras realizadas con fibras de vidrio o de carbono hacen que los LCP sean mejores que otros plásticos técnicos.
10. Resistencia a la intemperie:
Los materiales LCP son más resistentes a la intemperie que la mayoría de los plásticos. Incluso después de las pruebas de resistencia a la intemperie, sus propiedades materiales se mantienen a un nivel excelente, lo que los hace ideales para su uso en exteriores y en zonas que puedan necesitar soportar climas y entornos adversos.
9. Retardancia a la llama:
Los materiales LCP tienen excelentes propiedades ignífugas, lo que significa que las piezas fabricadas con ellos pueden superar pruebas de alta combustión (como UL 94V-0) sin necesidad de añadir retardantes de llama. No desprenden humos tóxicos cuando arden y no gotean cuando se exponen a las llamas, por lo que son algunos de los mejores plásticos ignífugos.
11. Baja absorción de humedad:
El LCP tiene un índice de absorción de humedad muy bajo, normalmente en torno a 0,1-0,5%, lo que reduce el riesgo de alabeo o delaminación.
12. Alta claridad óptica:
El LCP puede formularse para tener una gran claridad óptica, lo que lo hace adecuado para aplicaciones en las que se requiere transparencia.
13. Baja emisión de gases:
El LCP tiene una baja desgasificación, lo que lo hace ideal para aplicaciones en las que se necesita un vacío o un entorno de baja presión.
14. Alta pureza:
El LCP se puede fabricar para que sea muy puro, por lo que es bueno para aplicaciones en las que no se desea ningún tipo de contaminación.
15. Estabilidad de alta dimensión:
El LCP tiene una gran estabilidad dimensional, lo que significa que mantiene su forma y tamaño incluso cuando se calienta o se moja.
16. Alta resistencia a la fluencia y a la fatiga:
El LCP tiene una alta resistencia a la fluencia, lo que significa que mantiene sus propiedades mecánicas incluso cuando se somete a esfuerzos prolongados. Al mismo tiempo, el LCP tiene una alta resistencia a la fatiga, lo que significa que puede soportar mucha tensión y esfuerzo una y otra vez sin romperse ni desgastarse.
¿Cuáles son las propiedades del LCP?
Propiedad | Métrica | Inglés |
---|---|---|
Densidad | 1,38 - 2,02 g/cc | 0,0499 - 0,0730 lb/pulg³. |
Absorción de agua | 0.0100 - 0.0400 % | 0.0100 - 0.0400 % |
Flujo de fusión | 9,00 - 18,0 g/10 min | 9,00 - 18,0 g/10 min |
Dureza, Rockwell M | 45.0 - 90.0 | 45.0 - 90.0 |
Resistencia a la tracción, última | 32,0 - 182 MPa | 4640 - 26400 psi |
Alargamiento a la rotura | 0.600 - 4.10 % | 0.600 - 4.10 % |
Módulo de elasticidad | 7,10 - 18,0 GPa | 1030 - 2610 ksi |
Resistencia a la flexión | 56,0 - 220 MPa | 8120 - 31900 psi |
Módulo de flexión | 7,03 - 20,0 GPa | 1020 - 2900 ksi |
Esfuerzo de flexión a la rotura | 1.30 - 4.00 % | 1.30 - 4.00 % |
Resistividad eléctrica | 1,00e+13 - 1,00e+17 ohm-cm | 1,00e+13 - 1,00e+17 ohm-cm |
Resistencia superficial | 4,10e+12 - 1,00e+15 ohmios | 4,10e+12 - 1,00e+15 ohmios |
Constante dieléctrica | 2.70 - 12.0 | 2.70 - 12.0 |
Rigidez dieléctrica | 19,0 - 53,0 kV/mm | 483 - 1350 kV/pulg. |
Conductividad térmica | 0,500 - 34,6 W/m-K | 3,47 - 240 BTU-in/hr-ft²-°F |
Punto de fusión | 212 - 350 °C | 414 - 662 °F |
Temperatura de procesado | 20.0 - 350 ℃ | 68.0 - 662 ℉ |
Temperatura de la boquilla | 290 - 382 ℃ | 554 - 720 ℉ |
Temperatura de la matriz | 225 - 295 ℃ | 437 - 563 ℉ |
Temperatura de fusión | 185 - 382 ℃ | 365 - 720 ℉ |
Temperatura del molde | 65.6 - 177 ℃ | 150 - 351 ℉ |
Temperatura de secado | 130 - 180 ℃ | 266 - 356 ℉ |
Presión de inyección | 50,0 - 150 MPa | 7250 - 21800 psi |
¿Pueden moldearse por inyección los materiales LCP?
Sí, se pueden moldear por inyección materiales de polímero de cristal líquido (LCP). Son conocidos por su alto rendimiento en un montón de aplicaciones diferentes.
El LCP, un plástico especial de ingeniería de alto rendimiento, es famoso por sus excelentes propiedades mecánicas, baja absorción de humedad, resistencia a la corrosión química, resistencia a la intemperie, resistencia al calor, retardancia de llama, baja constante dieléctrica y bajo factor de disipación.
El moldeo por inyección es uno de los principales métodos de procesamiento del LCP, y sus excelentes propiedades de fluidez y rápido curado lo hacen especialmente adecuado para este método.
Los productos de polímero de cristal líquido (LCP) se diferencian de otros plásticos técnicos porque no presentan destellos cuando se moldean. El LCP también es especial porque tiene una estructura fibrosa muy ordenada que lo hace resistente. De hecho, el LCP puede ser más resistente que otros plásticos técnicos que contienen fibras de vidrio. Esto significa que el LCP es ideal para el moldeo por inyección porque es fuerte y no cambia.
Cuando se moldea LCP, hay que secarlo a 150°C durante 4-6 horas para que el contenido de humedad sea inferior a 0,02% y el punto de rocío inferior a -35°C. A la hora de elegir una máquina de moldeo de LCP, debe asegurarse de que cuenta con un tornillo fabricado con material resistente al desgaste, un sistema preciso de control de la temperatura y un diseño especial de la boquilla para garantizar la capacidad de respuesta del sistema de alimentación e inyección. También es necesario utilizar la contrapresión proporcional cuando se moldea LCP para obtener una alimentación más precisa y estable, y ajustar las condiciones de moldeo como el tiempo de mantenimiento y la temperatura en función del tamaño, la forma, el grosor y la estructura del molde del producto para asegurarse de que el producto es bueno y funciona bien.
¿Cuáles son las consideraciones clave para el moldeo por inyección de LCP?
El moldeo por inyección de LCP (polímero de cristal líquido) suele requerir condiciones de procesamiento y equipos específicos. A continuación se indican algunos aspectos a tener en cuenta:
1. Aspectos de diseño
Al diseñar piezas para el moldeo por inyección de LCP, deben tenerse en cuenta los siguientes factores:
① Grosor de la pared: El mejor grosor de pared suele estar entre 0,3 mm y 1 mm. Las transiciones suaves entre distintos grosores facilitan el moldeado y reducen la tensión.
② Radio: Los radios externos deben ser al menos 1,5 veces el grosor de la pared, y los radios internos deben ser 0,5 veces el grosor de la pared. Los radios más grandes ayudan a minimizar las concentraciones de tensión.
③ Ángulo de inclinación: Las piezas de paredes finas necesitan un ángulo de desmoldeo de 0,5° a 1°, mientras que las piezas más gruesas necesitan de 1° a 2° para facilitar su extracción del molde. Las cavidades de molde más profundas necesitan ángulos de desmoldeo mayores.
④ Tolerancias: El LCP tiene una baja contracción y estabilidad térmica, especialmente cuando se utilizan moldes de acero, por lo que se pueden obtener tolerancias muy ajustadas.
⑤ Líneas de soldadura: Las líneas de soldadura debilitan las piezas y dan mal aspecto. Coloque la compuerta en el lugar correcto y ventile bien el molde para que las líneas de soldadura sean pequeñas.
2. Aspectos de procesamiento
① Control de la humedad: Aunque el LCP no absorbe mucha humedad, es necesario secarlo a 150°C durante 4 a 24 horas para evitar la formación de huecos y burbujas. El contenido de humedad debe ser inferior a 0,01%.
② Temperatura del molde: El LCP tiene un punto de fusión bastante alto (alrededor de 320°C/608°F), por lo que hay que tener cuidado con la temperatura del molde para evitar que se deforme o se estropee. Normalmente, la temperatura del molde debe estar entre 150°C y 250°C (302°F y 482°F).
③ Presión de inyección: Los materiales LCP son bastante rígidos, por lo que es necesario utilizar altas presiones de inyección (normalmente más de 1000 bar/14500 psi) para llenar el molde. Ajuste la presión de inyección para obtener la mejor calidad de pieza y evitar que el material se estropee.
④ Velocidad de inyección: La velocidad de inyección debe controlarse para evitar una tensión de cizallamiento excesiva, que podría provocar la degradación del material o defectos en las piezas. El intervalo general de velocidad de inyección es de 10 a 50 mm/s (0,4 a 2 pulgadas/s). Debido a la baja viscosidad del LCP, son adecuadas presiones de inyección más bajas (0,35 a 1 MPa), con una velocidad de inyección rápida para evitar la cristalización prematura y reducir las líneas de soldadura.
⑤ Diseño de moldes: Optimizar el diseño del molde para las características del material LCP, incluyendo:
- a. Alisar las superficies para evitar que el material se pegue.
- b. Rincones suaves para reducir el estrés.
- c. Ventilación adecuada para evitar que el aire quede atrapado.
- d. Considerar el uso de insertos de molde o revestimientos específicos de LCP para mejorar la calidad de las piezas.
⑥ Selección de materiales: No todos los materiales LCP son adecuados para el moldeo por inyección. Algunos grados pueden requerir condiciones de procesamiento especiales o pueden no ser compatibles con determinados materiales de molde. Por lo tanto, es fundamental seleccionar el material que cumpla los requisitos específicos de su aplicación y las condiciones de procesamiento.
⑦ Post-procesamiento: Algunas piezas LCP pueden necesitar pasos adicionales de postprocesado, como el recocido o el alivio de tensiones, para obtener el mejor rendimiento.
⑧ Herramientas y equipos: Utilice buenas herramientas y equipos hechos para el moldeo por inyección de LCP, como:
- a. Moldes e insertos que puedan soportar altas temperaturas.
- b. Sistemas de inyección capaces de soportar altas presiones.
- c. Sistemas de control capaces de regular muy bien la temperatura y la presión.
⑨ Condiciones de procesamiento: Vigile y controle condiciones de procesamiento como:
- a. Perfiles de temperatura y presión.
- b. Velocidad y presión de inyección.
- c. Tasas de enfriamiento y temperatura.
⑩ Control de calidad: Poner en marcha procedimientos de control de calidad para vigilar y comprobar las piezas en busca de problemas, como:
- a. Precisión dimensional.
- b. Acabado superficial.
- c. La resistencia del material (cuánto puede estirarse o cuánto puede aguantar antes de romperse).
Fabricación de moldeo por inyección de LCP
Guía de fabricación de moldeo por inyección de LCP
Recursos para La guía completa de fabricación de moldeo por inyección de LCP
Cómo realizar el moldeo por inyección de LCP: Guía paso a paso

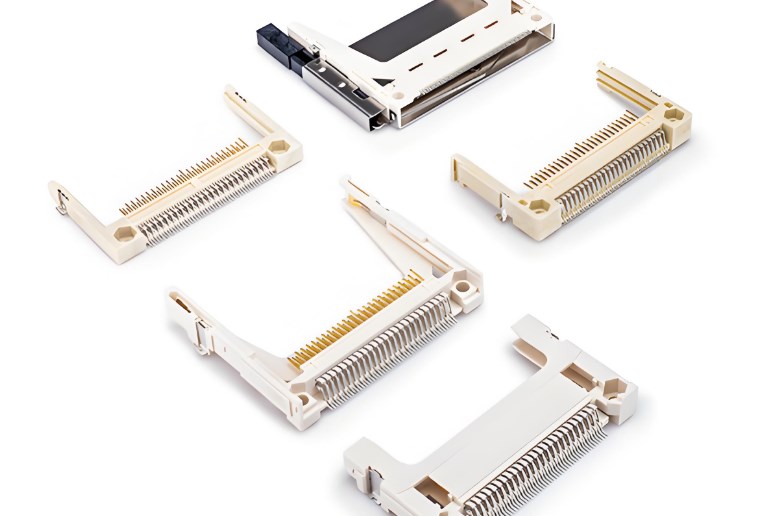

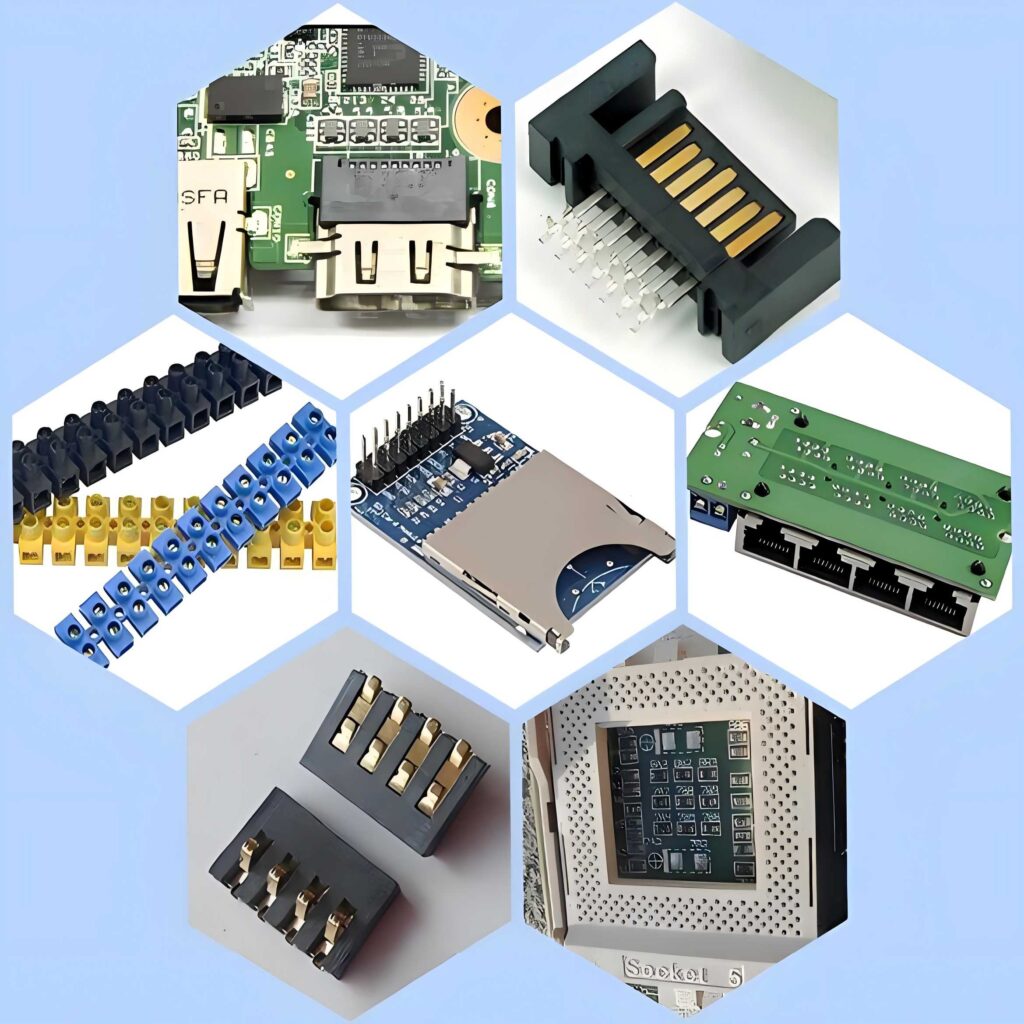

El LCP (polímero de cristal líquido) se utiliza ampliamente en electrónica, electrodomésticos, automoción, aeroespacial y otros campos por su gran resistencia, alto módulo, baja absorción de humedad, excelente resistencia al calor y propiedades eléctricas. El proceso de moldeo por inyección de LCP es un proceso de fabricación preciso y complejo que requiere un control estricto en cada etapa para garantizar la calidad del producto. A continuación se ofrece una descripción detallada del proceso de moldeo por inyección de plástico LCP, que abarca todo el proceso, desde la selección y preparación del material hasta su mantenimiento y optimización.

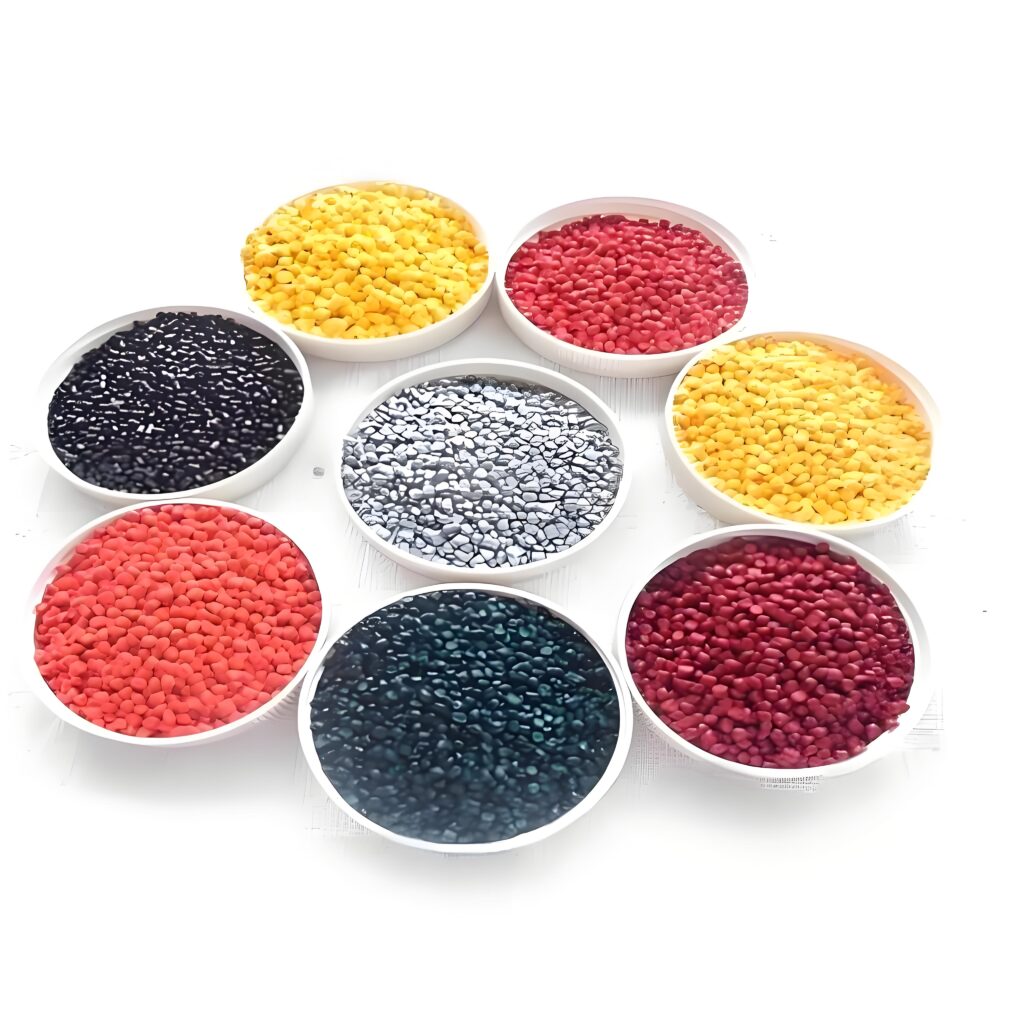

1. Selección y preparación del material:
Selección del material: Elija el grado de LCP adecuado para su producto. Tenga en cuenta aspectos como la resistencia térmica, la resistencia mecánica, la procesabilidad y el coste.
Proceso de secado: Aunque el LCP no absorbe mucha humedad, hay que secarlo bien antes de dispararlo. Normalmente se utiliza un secador con circulación de aire caliente, a la temperatura adecuada (como 300-350°F) y durante el tiempo adecuado (dependiendo del grosor del material) para asegurarse de que el contenido de humedad es lo suficientemente bajo.
Mezclado y preplastificación: Para los materiales LCP modificados, es necesario mezclarlos uniformemente. La preplastificación hace que el material se funda mejor y fluya mejor.
2. Diseño y fabricación de moldes:
Diseño del molde: Diseñe el molde en función de la forma, el tamaño y los requisitos de precisión del producto. Dado que el LCP es muy fluido, es importante optimizar el diseño del canal para reducir la pérdida de presión y el calor de cizallamiento.
Selección del material: El material del molde debe ser resistente al calor, a la corrosión y muy duradero. Los materiales más comunes son los aceros aleados avanzados, como el H13 y el S136.
Mecanizado de precisión: Asegúrese de que cada componente del molde se mecaniza con precisión, especialmente el acabado superficial de la cavidad del molde, para reducir los defectos del producto.
Diseño del sistema de refrigeración: Diseñe adecuadamente los canales de refrigeración para lograr una refrigeración rápida y uniforme, acortar el ciclo de producción y reducir el alabeo.
3. Configuración y puesta a punto de la máquina de moldeo por inyección:
Selección de la máquina: Elija la máquina de moldeo por inyección adecuada en función de las características del material LCP y el tamaño del producto, asegurándose de que tiene suficiente fuerza de sujeción y presión de inyección.
Configuración de parámetros: Esto incluye la velocidad del tornillo, la contrapresión, la velocidad de inyección, la presión de inyección, el tiempo de mantenimiento y el tiempo de enfriamiento. La inyección de LCP requiere una mayor velocidad y presión de inyección para superar la alta viscosidad del material.
Precalentamiento y puesta a punto: Precaliente los componentes de la máquina a la temperatura adecuada y realice un disparo de prueba para ajustar la máquina a su mejor estado de funcionamiento.
4. Inyección de plástico fundido:
Control de la temperatura de fusión: El rango de temperatura de fusión para LCP es bastante estrecho, por lo que tienes que controlar muy bien la temperatura del cañón, normalmente se establece entre 300-350°C.
Proceso de inyección: Inyectar el LCP fundido en la cavidad del molde a alta velocidad y alta presión, controlando cuidadosamente la velocidad de inyección y la curva de presión para evitar defectos como burbujas o marcas de flujo.
5. Presión de mantenimiento, enfriamiento y solidificación:
Etapa de mantenimiento: Después de inyectar el material, aplique algo de presión para compensar la contracción del material al enfriarse. Así se asegurará de que el producto tenga el tamaño y la forma adecuados.
Enfriamiento y solidificación: Deje que el molde se enfríe lo suficiente. Una vez que la pieza de LCP esté lo suficientemente rígida y estable, abra el molde.
6. Apertura de moldes, extracción de piezas y recorte:
Apertura del molde: Asegúrese de que el producto se haya enfriado completamente y, a continuación, abra el molde con cuidado para no rayar el producto.
Extracción y recorte de piezas: Retire el producto, recorte la pieza, busque elementos adicionales como compuertas y rebabas, y recorte si es necesario. Puede ser necesario un tratamiento posterior.
7. Inspección y control de calidad:
Inspección del aspecto: Observe el producto para ver si tiene arañazos, grietas, burbujas u otros problemas.
Medición dimensional: Utilice herramientas de medición para medir las dimensiones importantes del producto, asegurándose de que coinciden con las especificaciones del diseño.
Pruebas de rendimiento: Comprobar las propiedades mecánicas, la resistencia al calor y el rendimiento eléctrico para asegurarse de que el producto cumple las normas de rendimiento.
Directrices de diseño para el moldeo por inyección de LCP
Cuando diseñe piezas moldeadas por inyección con polímeros de cristal líquido (LCP), tendrá que pensar en muchas cosas para asegurarse de que funcionan bien y se pueden fabricar. Estos son algunos aspectos importantes en los que debe pensar cuando diseñe piezas de LCP para moldeo por inyección:
1. Diseño de la pieza:
Simplifique el diseño de las piezas y evite las geometrías complejas.
Utilice un grosor de pared uniforme para asegurar un enfriamiento uniforme y minimizar el alabeo.
Evite las paredes finas (<0,5 mm) y las esquinas afiladas, ya que pueden provocar grietas o delaminación.
2. Diseño de la puerta:
Utilice una compuerta en el centro o cerca de la línea donde se unen las dos mitades del molde para que la pieza se deforme menos.
No coloque puertas donde ya haya muchas tensiones (como cerca de agujeros o lugares donde la pieza sea más delgada).
Haz que la puerta tenga el tamaño adecuado para la pieza para que se llene bien.
3. Sistema de eyección:
Diseñe el sistema de expulsión para asegurarse de que puede sacar la pieza sin dañarla ni dañar el molde.
Utilice un revestimiento antiadherente o un agente desmoldeante para evitar que la pieza se pegue.
4. Sistema de refrigeración:
Diseñe el sistema de refrigeración para asegurarse de que la pieza se enfría uniformemente y no se deforma.
Utilice una combinación de canales de refrigeración y rejillas de ventilación para expulsar el calor y evitar que la pieza se deforme.
5. Diseño de moldes:
Utilice un diseño de molde sólido que sea fuerte y rígido para soportar altas presiones de inyección.
Asegúrese de que el molde esté bien ventilado para eliminar el aire y evitar que se formen huecos.
Utilice un recubrimiento antiadherente o un agente desmoldante para reducir la adherencia de las piezas.
6. Espesor de pared:
Directrices generales: El grosor de las paredes debe oscilar entre 0,3 mm y 1 mm. No se trata de reglas rígidas, pero es un buen rango para la mayoría de las aplicaciones. Las transiciones suaves entre distintos grosores de pared son importantes para evitar concentraciones de tensiones y mejorar la conformabilidad.
Uniformidad: Intente mantener la uniformidad del grosor de la pared para evitar problemas como alabeos y marcas de hundimiento. Lo ideal es que el grosor de la pared sea de 40% a 60% del grosor de la pared adyacente.
7. Radios y esquinas:
Radios: Los radios externos deben ser al menos 1,5 veces el grosor de la pared, mientras que los radios internos deben ser 0,5 veces el grosor de la pared. Los radios más grandes ayudan a reducir las concentraciones de tensión y facilitan el moldeado.
Esquinas internas: Utilice filetes en las esquinas internas para hacerlas más fuertes y aliviar la tensión, mientras que las esquinas externas afiladas están bien.
8. Ángulos de calado:
Ángulos de desmoldeo: Los ángulos de desmoldeo deben ser de 0,5° a 1° para piezas de paredes delgadas y de 1° a 2° para piezas más gruesas, a fin de facilitar el desmoldeo. En moldes muy pulidos, puede ser suficiente un ángulo de desmoldeo mínimo.
9. Tolerancias:
Tolerancias de las piezas: El LCP ofrece alta precisión y baja expansión y contracción térmica. Las piezas fabricadas con moldes de acero tienen tolerancias más estrictas que las fabricadas con moldes de aluminio.
10. Líneas de soldadura:
Minimizar las líneas de soldadura: El LCP es propenso a las líneas de soldadura, que pueden debilitar la pieza. Los diseñadores deben colocar compuertas en los lugares adecuados para deshacerse de estos defectos y asegurarse de que el molde pueda respirar.
¿Cuáles son las ventajas del moldeo por inyección de LCP?
El moldeo por inyección de LCP (polímero de cristal líquido) es impresionante por las propiedades únicas de sus materiales. Se utiliza en muchos sectores diferentes. He aquí por qué es tan bueno:
1. Excelente resistencia a altas temperaturas:
Los materiales LCP soportan el calor. Pueden soportar el calor hasta 200°C y más. Otros plásticos pueden empezar a derretirse, deformarse o simplemente rendirse cuando las cosas se calientan, pero el LCP no. Se mantiene fuerte y sigue funcionando. Esto es muy importante para muchas cosas, como la electrónica, los coches y los aviones. Por ejemplo, las piezas de los coches que están cerca del motor deben soportar el calor, y el LCP puede hacerlo. Además, al LCP no le importa ser golpeado con productos químicos cuando hace calor, por lo que es perfecto para lugares donde las cosas se ponen realmente locas.
2. Alta resistencia y rigidez:
El LCP es fuerte y puede soportar mucha tensión mecánica. También es rígido, por lo que mantiene su forma y no se dobla cuando se le pone peso encima. Incluso cuando se calienta, el LCP mantiene su resistencia, lo que es importante para piezas que deben tener el tamaño adecuado. Cuando se fabrican piezas pequeñas o cosas que tienen que tener el tamaño justo, el LCP es estupendo porque es fuerte y rígido. Por eso se usa para enchufes y piezas electrónicas. Ayuda a mantener todo unido y no estorba.
3. Bajo encogimiento y mínimo alabeo:
El LCP tiene una estructura cristalina única que hace que se encoja menos al moldearlo. Esto significa que es más probable que las piezas que fabrique con LCP tengan el tamaño correcto. También es menos probable que se deformen o retuerzan porque no se contraen de forma desigual al enfriarse. Esto es muy importante cuando se fabrican piezas que deben encajar perfectamente o que tienen formas complicadas. En comparación con otros plásticos, las piezas fabricadas con LCP tienen superficies más lisas y menos deformaciones, por lo que puede fabricar más piezas en menos tiempo y cometer menos errores.
4. Gran resistencia química:
Los materiales LCP presentan una gran resistencia a una amplia gama de productos químicos, incluidos ácidos, bases y disolventes orgánicos. Son prácticamente impermeables a la corrosión o la degradación, lo que los hace especialmente adecuados para aplicaciones expuestas a entornos corrosivos o productos químicos. Por ejemplo, en los equipos de automatización industrial, algunas piezas suelen entrar en contacto con productos químicos o disolventes, y el LCP puede mantener su rendimiento en esos entornos sin cambios físicos o químicos. Esto hace que se utilice ampliamente en industrias como la química, petrolera y farmacéutica que manipulan productos químicos.
5. Rendimiento eléctrico excepcional:
Los materiales LCP no sólo tienen buenas propiedades mecánicas, sino también excelentes características de aislamiento eléctrico. Tienen una constante dieléctrica y un factor de pérdida bajos, lo que garantiza su estabilidad en aplicaciones electrónicas de alta frecuencia. Esto los hace ideales para fabricar placas de circuitos, conectores, interruptores y otros componentes de la industria eléctrica y electrónica. Especialmente en el campo de la microelectrónica, a medida que los dispositivos se hacen más pequeños, los materiales deben tener una alta precisión de moldeo y, al mismo tiempo, buenas propiedades de aislamiento eléctrico, que es lo que tiene el LCP. Además, la baja absorción de humedad del LCP ayuda a mantener un buen rendimiento eléctrico en entornos de alta humedad, evitando cortocircuitos y descargas eléctricas.
6. Baja absorción de humedad:
Los materiales LCP no absorben mucha humedad, por lo que no cambian mucho de forma ni de rendimiento incluso en lugares muy húmedos. Esto es bueno para cosas como los dispositivos médicos y algunas piezas electrónicas que necesitan permanecer secas, porque el agua puede hacer que se hinchen o que no funcionen bien. Al no absorber mucha humedad, las piezas de LCP funcionan igual en distintos lugares, lo que es importante para cosas que deben funcionar bien durante mucho tiempo.
7. Ligero y fuerte:
El LCP es más ligero que los metales normales, lo que es ideal para industrias que necesitan hacer cosas más ligeras, como la aeroespacial y la automovilística. A pesar de su ligereza, el LCP es muy resistente, por lo que con él se pueden hacer todo tipo de cosas interesantes. Por ejemplo, las empresas automovilísticas pueden utilizar el LCP para fabricar piezas más ligeras que ayuden a los coches a consumir menos gasolina sin romperse.
8. Capacidad de moldeo de pared delgada:
El LCP fluye muy bien, por lo que puede rellenar pequeños espacios en los moldes. Por eso es ideal para fabricar piezas muy finas que deben ser muy precisas. Esto es importante para piezas electrónicas pequeñas y formas extrañas. El LCP puede fabricar paredes más finas que otros plásticos, pero aún así resistentes. Así se pueden fabricar piezas más pequeñas y precisas que no se rompen. Por eso el LCP se utiliza en teléfonos, aparatos médicos y conectores eléctricos.
9. Retardancia intrínseca a la llama:
Los materiales LCP son ignífugos por naturaleza. Pueden apagarse solos en situaciones de alta temperatura, lo que significa que es menos probable que se incendien. A diferencia de otros plásticos que necesitan productos químicos adicionales para ser ignífugos, la ignifugación natural del LCP lo hace más seguro y evita que los productos químicos alteren el funcionamiento del material. Esto es especialmente bueno para la electrónica, los coches y los aviones, donde hay que asegurarse de que las cosas no se incendien cuando las cosas se ponen locas.
¿Cuáles son las desventajas del moldeo por inyección de LCP?
Aunque el moldeo por inyección de LCP (polímero de cristal líquido) ofrece numerosas ventajas, también presenta algunos inconvenientes:
1. Costes elevados del moho:
El moldeo por inyección de LCP necesita moldes y equipos especiales, cuyo diseño y fabricación pueden resultar caros. Hay que utilizar moldes de alta precisión con tolerancias estrechas, sobre todo para diseños de paredes finas y control estricto, lo que hace que los costes iniciales de utillaje suban.
2. Costes de material elevados:
Los materiales LCP suelen ser más caros que otros plásticos, lo que aumenta los costes generales de producción. En comparación con los plásticos técnicos estándar, el LCP suele ser más caro. Los elevados costes de las materias primas lo hacen menos económico para aplicaciones de bajo presupuesto o gran volumen, especialmente en industrias sensibles a los costes.
3. Opciones de material limitadas:
Los materiales LCP tienen opciones limitadas de color, textura y aditivos, lo que limita la flexibilidad del diseño.
4. Restricciones de diseño:
Cuando haces piezas de LCP, hay algunas cosas que tienes que tener en cuenta para asegurarte de que el moldeado sale bien. No puedes tener bordes afilados ni socavaduras, y tienes que pensar dónde vas a colocar la compuerta y los canales de refrigeración. Estas cosas pueden dificultar el diseño de la pieza en comparación con otros materiales.
5. Altas temperaturas de procesamiento:
Los materiales LCP necesitan altas temperaturas de procesamiento (alrededor de 320°C/608°F), lo que puede ser un problema para algunas máquinas de moldeo por inyección. En comparación con muchos otros termoplásticos, el LCP necesita temperaturas de procesado mucho más elevadas, con un punto de fusión que oscila entre 340°C y 400°C. Esto significa que necesita un equipo especial y que puede tener que pagar más por la energía cuando lo fabrique.
6. Requisitos de alta presión:
Los materiales LCP requieren altas presiones de inyección (normalmente superiores a 1000 bar/14500 psi), lo que puede suponer un reto para algunas máquinas de moldeo.
7. Capacidad de moldeo limitada:
Los materiales LCP no tienen grandes capacidades de moldeo, por lo que no siempre es posible hacer piezas grandes o muchas. El LCP fluye bastante bien, pero se contrae de forma diferente en distintas direcciones, lo que puede dificultar el moldeo, sobre todo si se utiliza un tipo con fibras. Esto puede deformar las piezas y dificultar el control de su tamaño, por lo que hay que hacer moldes muy buenos y tener mucho cuidado al moldear.
8. Desafíos del procesamiento posterior al moldeo:
Las piezas de LCP pueden necesitar pasos adicionales tras el moldeo, como el recocido o el alivio de tensiones, lo que complica y encarece el proceso de fabricación.
9. Resistencia limitada al impacto:
El LCP es fuerte y rígido, pero también quebradizo. Esto significa que no es ideal para aplicaciones en las que se necesita algo que pueda soportar muchos impactos o flexionarse mucho. Si lo golpeas muy fuerte o lo sometes a mucha tensión de golpe, puede agrietarse o romperse. Otros plásticos, como el policarbonato o el ABS, son mejores para este tipo de aplicaciones.
10. Opciones de reciclaje limitadas:
Se pueden reciclar los LCP, pero su reciclaje es todavía nuevo y no hay muchos lugares que lo hagan todavía.
11. Cambios potenciales en las propiedades del material a lo largo del tiempo:
Los materiales LCP pueden cambiar con el tiempo, como la fluencia o la relajación, lo que puede afectar a su funcionamiento.
12. Problemas de compatibilidad con algunos materiales de moldes:
Algunos materiales de moldes pueden no ser compatibles con los materiales LCP, lo que puede causar defectos en las piezas o problemas con el utillaje.
13. Riesgo de degradación del material:
Los materiales LCP pueden descomponerse con el tiempo, sobre todo cuando se exponen al calor, la luz o los productos químicos, lo que puede afectar a su funcionamiento.
14. Sensibilidad ambiental durante el procesamiento:
Los materiales LCP son muy resistentes a la humedad, pero son sensibles a ella antes de ser procesados. Si el material absorbe humedad del ambiente antes del moldeo, puede provocar defectos como huecos o burbujas en el producto final. Esto significa que hay que secar el material antes de procesarlo, lo que añade pasos y tiempo de producción adicionales.
¿Cuáles son las aplicaciones del moldeo por inyección de LCP?
El moldeo por inyección de LCP (polímero de cristal líquido) se utiliza ampliamente en diversas industrias debido a sus propiedades únicas. He aquí algunas aplicaciones:
1. Aeroespacial:
Los materiales LCP se utilizan en aplicaciones aeroespaciales porque soportan altas temperaturas, no se deforman y son muy resistentes. Algunos ejemplos son:
Piezas de aviones (como piezas de motores y depósitos de combustible)
Cosas del espacio (como piezas de satélites y naves espaciales)
2. Automóvil:
En el sector del automóvil, el LCP se utiliza para piezas que deben ser muy resistentes y no fundirse, como los motores eléctricos y otras piezas importantes. Algunos ejemplos son:
Partes del motor (como la parte superior del motor y la parte grande del motor)
Piezas de la transmisión (como los engranajes y los elementos que los sujetan)
3. Productos sanitarios:
Los materiales LCP se utilizan en dispositivos médicos porque son biocompatibles, esterilizables y tienen una gran resistencia mecánica. Algunos ejemplos son:
Instrumentos quirúrgicos (como escalpelos y pinzas)
Dispositivos implantables (como marcapasos y desfibriladores cardioversores implantables)
4. Equipamiento industrial:
El LCP se utiliza en equipos industriales porque soporta altas temperaturas. El LCP puede utilizarse para fabricar piezas que deben resistir a productos químicos agresivos. Por ejemplo:
Bombas y válvulas
Engranajes y rodamientos
5. Electrónica de consumo:
Los materiales LCP se utilizan en electrónica de consumo porque soportan altas temperaturas, no se deforman y son muy resistentes. He aquí algunos ejemplos:
Fundas y carcasas para teléfonos móviles
Piezas para portátiles y tabletas (como bisagras y botones)
6. Equipamiento deportivo:
Los materiales LCP se utilizan en equipamiento deportivo porque son superresistentes, no se doblan y aguantan golpes. Algunos ejemplos son:
Material para bicicletas (como cuadros y ruedas)
Cosas de golf (como varillas y empuñaduras)
7. Energía y servicios públicos:
Los materiales LCP se utilizan en aplicaciones de energía y servicios públicos porque soportan altas temperaturas, no se deforman y son muy resistentes. He aquí algunos ejemplos:
Equipos de generación de energía (como turbinas y generadores)
Equipos de transmisión y distribución (como transformadores y conmutadores)
8. Comida y bebida:
Los materiales LCP se utilizan en aplicaciones alimentarias y de bebidas porque son biocompatibles, esterilizables y superresistentes. Por ejemplo:
Equipos de procesamiento de alimentos (como bombas y válvulas)
Equipos para bebidas (como líneas de embotellado y enlatadoras)

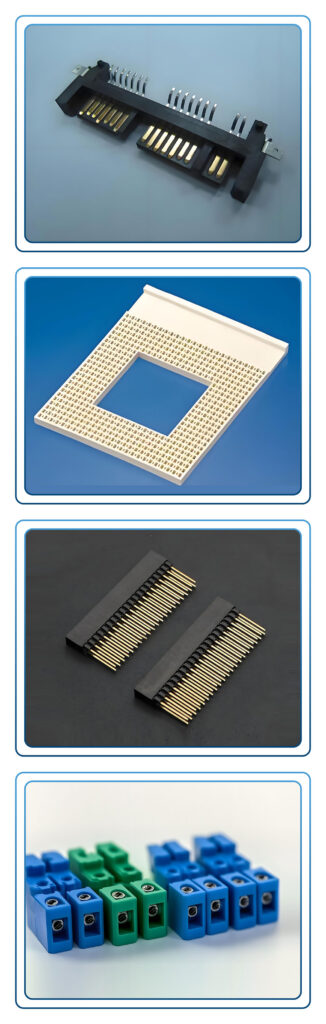

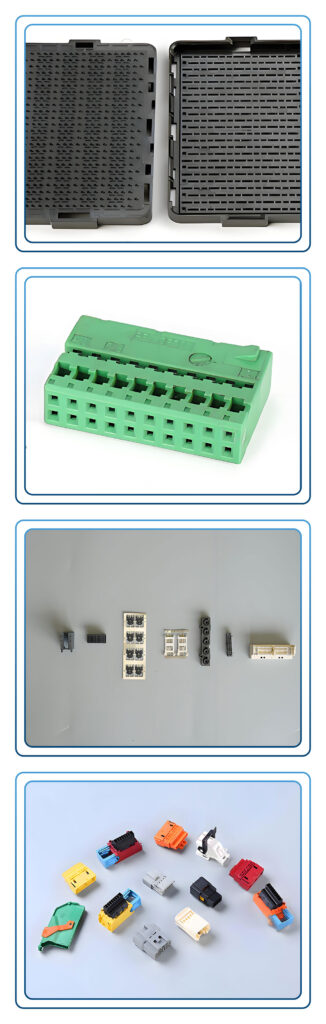

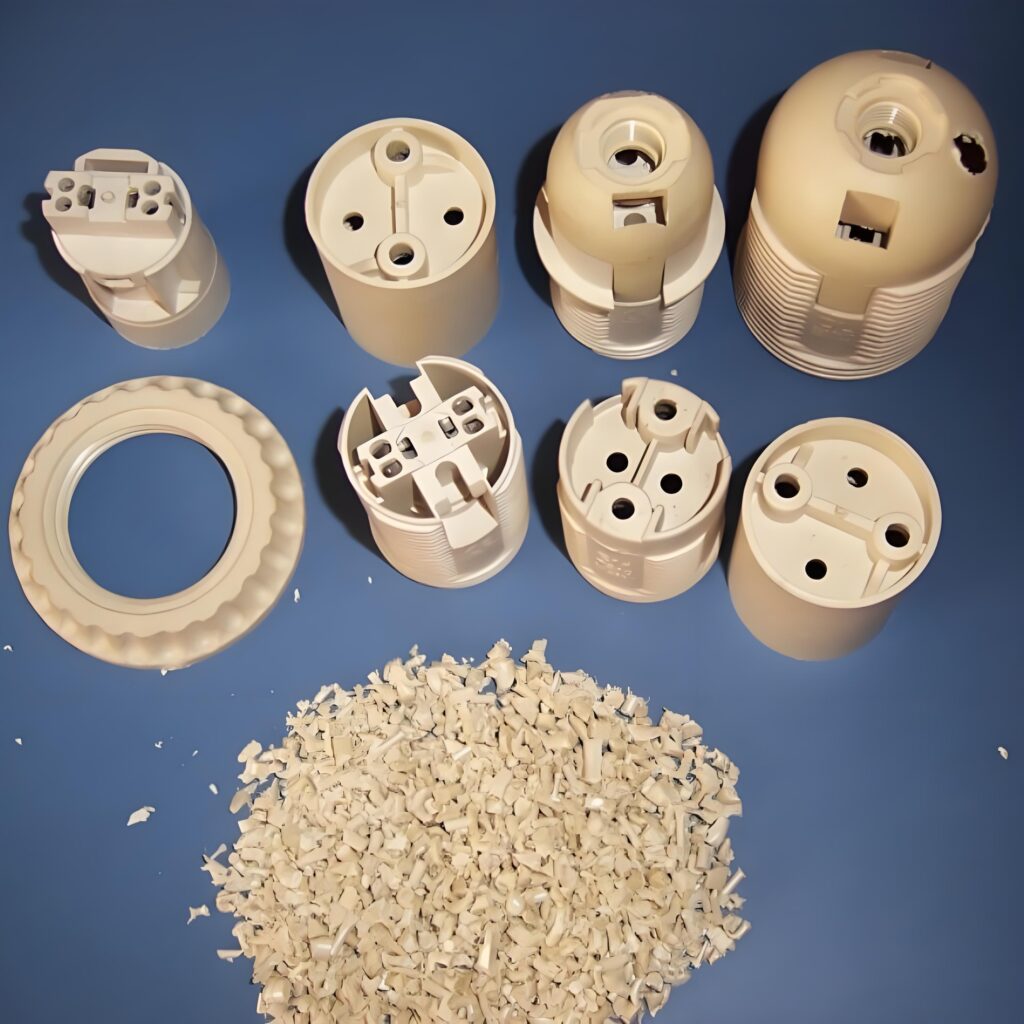

9. Componentes eléctricos:
El LCP es ideal para componentes eléctricos porque aísla bien y tiene una gran rigidez dieléctrica. Algunos ejemplos son:
Cosas de las placas de circuitos

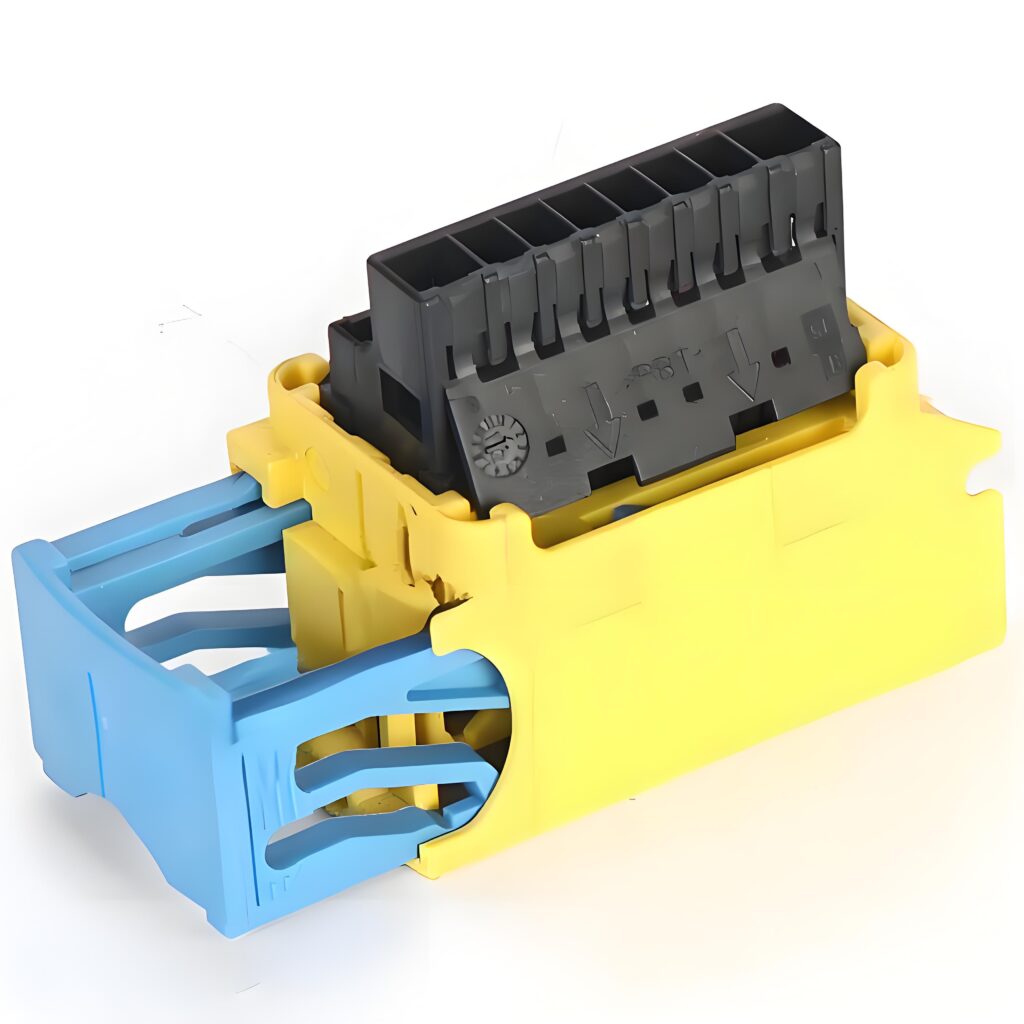

Conectores
What are the Main Differences Between Hot Runner and Cold Runner Injection Molds?
Introduction: Injection molds are these parts that are made to fit the product you want to make. They’re made by doing stuff like CNC machining. You use them to shoot
Moldeo por inyección DIY: ¿Cómo moldear piezas de plástico en casa?
Introducción: El moldeo por inyección está en todas partes. De hecho, la mayoría de los productos de plástico del mundo actual se fabrican mediante moldeo por inyección. Aunque es estupendo para la producción a gran escala, los moldes metálicos tradicionales mecanizados por CNC
¿Qué es el moldeo por inyección bicolor?
Introducción: El moldeo por inyección de dos colores es un proceso de moldeo clásico. Utiliza dos materiales para inyectar en un producto, lo que puede lograr diferentes colores y efectos de apariencia táctil. En este artículo,
Soluciones de optimización Gratis
- Proporcionar información sobre el diseño y soluciones de optimización
- Optimice la estructura y reduzca los costes de moldeado
- Hable directamente con los ingenieros
