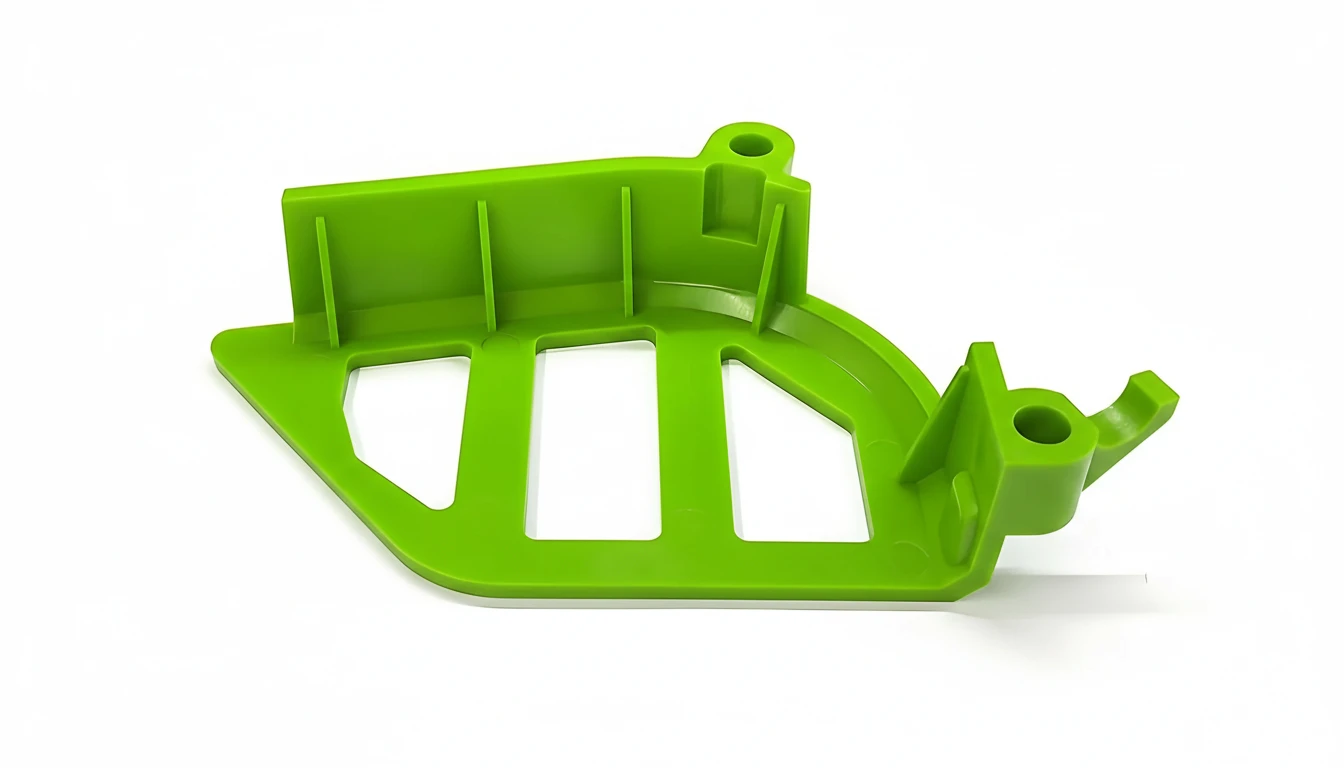

¿Qué son las nervaduras y los resaltes moldeados por inyección?
Las nervaduras y los resaltes1 moldeados por inyección son las categorías u opciones principales que se explican en esta sección. Para diseñar piezas de plástico eficaces, los ingenieros deben distinguir entre refuerzo estructural y elementos de ensamblaje. Las nervaduras, los resaltes, las cartelas y las transiciones de pared pueden parecer pequeños en CAD, pero determinan la rigidez, el riesgo de rechupes, la resistencia de los tornillos, el equilibrio de refrigeración y el acceso al molde. Si está comparando proveedores, aplique estas comprobaciones junto con nuestra guía para buscar proveedores de moldeo por inyección antes de aprobar el utillaje. Este paso de DFM2 ayuda a evitar modificaciones tardías del molde.
- Las nervaduras aumentan la rigidez sin agregar volumen; los refuerzos permiten tornillos, insertos y alineación.
- Ambas características deben mantenerse dentro del 40–60% del espesor nominal de la pared para evitar marcas de hundimiento, huecos y alabeo.
- Los refuerzos independientes necesitan conexiones con nervaduras de soporte (cartelas) para distribuir las cargas de torsión hacia la pared circundante.
- Una revisión exhaustiva de DFM de la geometría de nervaduras y refuerzos antes del corte del molde previene modificaciones costosas del mismo.
Las nervaduras son salientes delgados, similares a paredes, que se extienden desde la pared nominal. Su función principal es aumentar la rigidez de la pieza sin incrementar el espesor de toda la pared. Resultan útiles detrás de paneles planos, tapas, carcasas y zonas de carga donde la pieza necesita mayor rigidez. Un buen diseño controla el espesor de la nervadura3, la altura, el ángulo de desmoldeo, el radio de la raíz y el espaciado para que el elemento aporte resistencia sin crear rechupes en la superficie opuesta. Para obtener un contexto de diseño más amplio, consulte nuestra guía de diseño de moldes de inyección.
Los resaltes son salientes cilíndricos, normalmente huecos, diseñados para alojar tornillos, insertos, pasadores de posicionamiento o elementos de ensamblaje. Un resalte debe tener suficiente pared alrededor del tornillo o inserto sin acumular demasiado material en la base. Un diseño resistente suele recurrir a nervaduras o cartelas para transferir la carga a las paredes cercanas. Así se evitan grietas al instalar el tornillo y se reduce la distorsión en torno a las superficies estéticas. Estos detalles también afectan al proceso general de moldeo por inyección.
"Los tetones que no estén conectados a la pared lateral deben apoyarse siempre sobre cartelas (nervaduras de soporte) en la base."True
Los resaltes independientes tienden a doblarse o romperse bajo torsión; las cartelas distribuyen la carga hacia el fondo de la pieza y mejoran el flujo.
"Es aceptable diseñar un tetón con el mismo espesor de pared que la carcasa principal para garantizar la máxima resistencia de retención del tornillo."False
Hacer que las paredes del resalte tengan el mismo espesor que la pared nominal crea una sección excesivamente gruesa en la base, lo que garantiza marcas de hundimiento y vacíos. Las paredes del resalte deben tener aproximadamente el 60% del espesor de la pared nominal.
¿Cómo se Comparan las Nervaduras y los Refuerzos en los Parámetros Clave de Diseño?
Aunque sus funciones difieren, las reglas geométricas para ambas se derivan del espesor uniforme de la pared, el enfriamiento estable y el llenado predecible. Las nervaduras y los refuerzos deben revisarse juntos porque un refuerzo a menudo necesita soporte de nervadura, y una nervadura puede cambiar el flujo local, el enfriamiento y el comportamiento de expulsión cerca de la base del refuerzo.
| Parámetro de la característica | Reglas de diseño de nervaduras | Reglas de diseño de resaltos |
|---|---|---|
| Función principal | Rigidez estructural, control del alabeo | Montaje mecánico, alineación |
| Geometría | Lineal, tipo placa | Cilíndrico (tubular) |
| Espesor de la base | 40% – 60% de la pared nominal (t) | 60% de la pared nominal (t) |
| Restricción de altura | ≤ 3 × pared nominal (t) | ≤ 2.5 × diámetro exterior (habitual) |
| Ángulo de calado | 0.5° – 1.5° por lado | 0.5° exterior; 0.25° interior (para sujetar tornillos) |
| Espaciado | ≥ 2 × pared nominal (t) entre nervaduras | ≥ 2 × pared nominal (t) desde las paredes laterales |
| Defecto común | Rechupes (depresión superficial) | Líneas de Soldadura 2 (debilidad estructural) |
¿Cuáles son las ventajas y desventajas?
Las ventajas de las nervaduras son rigidez, eficiencia de material y enfriamiento más rápido, mientras que las ventajas de los refuerzos son fijación, ubicación y soporte para insertos. La desventaja es que ambas características crean cambios locales de espesor, por lo que una geometría deficiente puede causar marcas de hundimiento, gas atrapado, grietas o un enfriamiento más prolongado. Revise las dos características juntas, porque un refuerzo puede necesitar soporte de nervadura y una nervadura puede afectar la cara cosmética o la ruta de flujo local.
Nervaduras: refuerzo estructural
| Ventajas de las Nervaduras | Desventajas de las nervaduras |
|---|---|
| Eficiencia de Material: Aumenta significativamente la resistencia de la pieza con un uso mínimo de resina en comparación con paredes gruesas. | Riesgo cosmético: La intersección de la nervadura y la pared es un lugar principal para marcas de hundimiento en superficies Clase-A. |
| Velocidad de ciclo: Las nervaduras delgadas se enfrían rápidamente, manteniendo bajos los tiempos de ciclo. | Venteo: Las nervaduras profundas pueden atrapar gas (efecto diésel), lo que provoca quemaduras si no se ventilan adecuadamente. |
| Dirección de flujo: Puede actuar como canales de flujo para ayudar a llenar las secciones delgadas del molde. | Problemas de Expulsión: El bajo ángulo de salida en las nervaduras hace que las piezas se atasquen en el molde o dejen marcas de arrastre. |
Resaltes: interfaz de montaje
| Ventajas de los refuerzos (bosses) | Desventajas de los Refuerzos |
|---|---|
| Permite fijación con tornillos, insertos a presión y alineación sin operaciones secundarias. | Las secciones de base gruesas pueden causar marcas de hundimiento visibles en superficies cosméticas. |
| Se integra directamente en el molde, por lo que no se necesita mecanizado posterior al moldeo para los agujeros de ensamblaje. | Un ID incorrecto o un espesor de pared inadecuado provoca grietas en el refuerzo durante la instalación del tornillo. |
| Puede combinarse con cartelas y nervaduras para distribuir las cargas de los sujetadores en la estructura circundante. | Requiere un ángulo de salida, radios y núcleos cuidadosos para una expulsión limpia y evitar atascos. |
"Unir un resalte a una pared lateral mediante un nervio delgado elimina las secciones gruesas de material y mantiene la estabilidad."True
Esta técnica une el boss a la estructura para aportar resistencia sin crear una sección transversal pesada que causaría rechupes.
"Los resaltes ciegos (resaltes que no atraviesan la pieza) no requieren ángulos de desmoldeo en el diámetro interior."False
Todas las superficies verticales de acero de un molde de inyección necesitan un ángulo de desmoldeo para la expulsión. Un pasador de núcleo sin desmoldeo crea vacío y fricción, lo que hace que se atasque o se rompa durante la expulsión.
¿Cuándo debe aplicar cada característica?
Las nervaduras son mejores para la rigidez sin paredes gruesas, mientras que los refuerzos son mejores para tornillos, insertos, pasadores y alineación. Use nervaduras cuando la pieza necesite resistencia a la flexión, planitud o distribución de carga. Use refuerzos cuando la arquitectura del producto necesite un punto de fijación o un dato de ubicación. Cuando ambas funciones se superpongan, conecte los refuerzos con cartelas delgadas en lugar de agregar plástico sólido alrededor de la base.
Escenarios de aplicación de los nervios
Superficies planas grandes: utilice nervaduras para evitar el abombamiento en paneles de puertas de automóviles, carcasas de electrodomésticos y tapas delgadas. Controle las bases de las nervaduras para que la cara estética no muestre rechupes, transparentado ni vacilación del flujo. Esto es importante cuando la superficie exterior está texturizada, pintada o a la vista del cliente.
Fondos sometidos a carga: añada nervaduras bajo bandejas, contenedores, soportes o palés cuando la pieza deba resistir la flexión. La dirección de las nervaduras debe seguir la trayectoria de carga, no limitarse a llenar espacio vacío en el modelo CAD. Los diseñadores deben comprobar que la altura y el espaciado permitan un llenado estable y el desmoldeo.
Zonas de impacto: coloque nervaduras detrás de parachoques, fundas protectoras y carcasas de herramientas para distribuir la energía del impacto. Evite intersecciones gruesas aisladas, pues pueden generar concentraciones de tensiones y defectos de moldeo. En las piezas sometidas a impactos, deben revisarse conjuntamente la continuidad y el radio de las nervaduras y la tenacidad del material.
Corrección del alabeo: utilice patrones de nervaduras equilibrados para igualar la rigidez y la contracción durante la refrigeración. Las nervaduras cruzadas pueden ayudar, pero el diseño debe conservar unos ángulos de desmoldeo, radios y espaciados que permitan un llenado y una expulsión estables. Las nervaduras desequilibradas pueden empeorar una superficie plana en vez de mejorarla.
Escenarios de aplicación de resaltes
Montaje de PCB: los resaltes fijan placas de circuito impreso dentro de carcasas electrónicas mediante tornillos autorroscantes o insertos. La altura del resalte, el orificio piloto y las nervaduras de soporte deben corresponderse con la carga del tornillo, el par de ensamblaje y la vida útil para que la placa permanezca estable tras usos repetidos.
Ensamblaje de carcasas: los resaltes ayudan a unir las mitades superior e inferior de carcasas tipo concha, como las de controladores, cargadores y mandos a distancia. Una buena disposición mantiene la fuerza de los tornillos lejos de paredes estéticas delgadas y deja espacio suficiente para machos, expulsores y refrigeración.
Instalación de insertos: los resaltes pueden alojar insertos roscados de latón en piezas que necesitan desmontarse repetidamente, como compartimentos de baterías o tapas de mantenimiento. El resalte necesita material suficiente para el termorremachado o la inserción ultrasónica, pero un espesor excesivo puede causar rechupes y una refrigeración prolongada.
Alineación: los resaltes o pasadores sin rosca ayudan a alinear las piezas acopladas antes de fijarlas. Esto reduce la fricción del ensamblaje y evita utilizar los tornillos como elementos de alineación, lo que podría agrietar el plástico. La holgura, el ángulo de desmoldeo y la acumulación de tolerancias deben comprobarse con la pieza correspondiente.
En nuestra fábrica de Shanghai, nuestros ingenieros con más de 20 años de experiencia utilizan 47 máquinas de moldeo por inyección (90T-1850T) para revisar las proporciones de grosor de nervios, las estructuras de soporte de torres y el riesgo de marcas de hundimiento antes de cortar el acero del molde. Recomendamos documentar cada corrección de nervio y torre en el informe DFM para que los compradores puedan comparar el riesgo geométrico, no solo el precio.
¿Cómo se integran nervaduras y refuerzos paso a paso?
La integración de nervaduras y soportes es un flujo de trabajo DFM por etapas. Primero ubicar cada tornillo, inserto y soporte de alineación, luego dimensionar cada soporte desde datos del sujetador, colocar nervaduras en la dirección de flexión, conectar soportes no apoyados a paredes con refuerzos, y finalmente revisar las intersecciones por riesgo de hundimiento, ángulo de desmoldeo, ventilación, expulsión y acceso a la herramienta antes del corte del acero.
Identifique primero los puntos de ensamblaje. Determine dónde se necesitan tornillos, insertos, separadores para PCB o pasadores de posicionamiento. Coloque los resaltes en esas coordenadas y compruebe si alguno queda demasiado cerca de una esquina, un cierre, un expulsor o una pared estética que pueda limitar la refrigeración o el acceso al molde. Marque las ubicaciones de carga elevada antes de añadir nervaduras.
Dimensione los resaltes. Determine el diámetro interior a partir de los datos del proveedor del elemento de fijación o inserto; después, dimensione el diámetro exterior y la pared del resalte para evitar grietas y rechupes. Compruebe la profundidad de enganche del tornillo, la tolerancia del orificio piloto, el ángulo de desmoldeo y si es necesario ahuecar la base del resalte. Confirme el intervalo de par de apriete antes de T1.
"Las intersecciones de nervaduras y resaltes requieren una revisión DFM antes de fabricar el utillaje."True
La zona de mayor riesgo es frecuentemente donde se unen la base de una torre, la raíz de un nervio, una pared cosmética y la carga del tornillo. Revisar esta intersección antes del corte del acero reduce el hundimiento, la fractura y el retrabajo.
"Un nervio más grueso siempre mejora una pieza de plástico."False
Un nervio más grueso puede aumentar las marcas de hundimiento, el desequilibrio de refrigeración y la deformación. Múltiples nervios moderados con el correcto ángulo de desmoldeo y espaciado generalmente son más seguros que un nervio pesado.
Determine después las necesidades estructurales. Analice dónde se flexionará la pieza o soportará carga. Coloque las nervaduras perpendiculares a la dirección de flexión y mantenga el espesor de la raíz cerca del intervalo seguro para el material. Cuando el riesgo estético sea alto, utilice varias nervaduras moderadas en lugar de una gruesa. Compruebe al mismo tiempo la longitud de flujo y la ubicación de la compuerta.
Integre y refuerce con cartelas. Un resalte independiente es débil. Conéctelo a la pared o al fondo más cercanos mediante cartelas o nervaduras delgadas. Evite rellenar todo el espacio con plástico macizo, pues crea secciones gruesas, una refrigeración lenta y rechupes visibles en la superficie opuesta. Utilice nervaduras de soporte solo cuando mejoren la transferencia de carga.
Gestione las intersecciones y el acceso al molde. Donde las nervaduras se unan con resaltes o paredes, añada radios de al menos 0.25 veces el espesor de la pared cuando lo permitan el material y el diseño del molde. Confirme el ángulo de desmoldeo, la ventilación, el acceso para pulido, la dirección de expulsión y si se necesitan elevadores o correderas. Si necesita comentarios de DFM sobre la geometría de nervaduras y resaltes, solicite un presupuesto a ZetarMold antes de mecanizar el molde.
¿Qué Preguntas Hacen los Compradores Sobre el Diseño de Nervaduras y Refuerzos?
resalte: un resalte es un elemento elevado que suele utilizarse para tornillos, insertos, fijación o posicionamiento en piezas moldeadas. ↩
DFM: el DFM consiste en comprobar, antes de invertir en el utillaje, si el diseño de una pieza de plástico puede moldearse de forma fiable. ↩
espesor de la nervadura: el espesor de la nervadura suele limitarse a un porcentaje del espesor nominal de la pared para reducir los rechupes y la refrigeración desigual. ↩
Preguntas frecuentes
¿Cuál es la diferencia entre nervaduras y refuerzos en el diseño de plásticos?
Los nervios refuerzan paredes plásticas, cubiertas y bases para que una pieza sea más rígida sin hacer toda la pared más gruesa. Las torres soportan tornillos, insertos roscados, pines de localización o características de ensamblaje. Los nervios principalmente solucionan problemas de rigidez estructural, mientras que las torres principalmente solucionan problemas de unión y alineación. Ambos requieren control del grosor de pared porque las raíces gruesas de nervios o las bases gruesas de torres pueden causar hundimiento, huecos, deformación y largos ciclos de refrigeración. En una buena revisión de diseño, el proveedor verifica cómo interactúan ambas características en lugar de evaluar cada característica por separado.
¿Deben diseñarse primero las costillas o los refuerzos?
Los soportes se colocan primero cuando las ubicaciones de los tornillos, posiciones de insertos, soportes de PCB o restricciones de ensamble están fijadas por la arquitectura del producto. Las nervaduras se añaden luego para soportar esos soportes, conectar caminos de carga y rigidizar superficies cercanas. Si la pieza es principalmente estructural, la disposición de nervaduras puede comenzar antes. El flujo de trabajo más seguro es definir cargas de ensamble, ubicar soportes, añadir soporte de nervaduras, luego revisar espesor, ángulo de desmoldeo, radio y acceso al molde. Este orden reduce el re-trabajo cuando el ingeniero de herramientas comienza el diseño del acero y revisa el acceso de refrigeración.
¿Qué grosor deben tener las costillas en comparación con la pared principal?
Un punto de inicio práctico es mantener el espesor de nervadura alrededor de 50% a 60% del espesor nominal de pared para muchos plásticos de inyección moldeada. Nervaduras más gruesas pueden crear marcas de hundimiento porque la raíz de la nervadura se refrigera más lentamente que la pared circundante. El valor final depende de la contracción del material, requisitos de superficie, condición del acero de la herramienta y longitud de flujo, por lo que DFM debe confirmar la proporción respecto al material seleccionado. Si la cara exterior es cosmética, un dimensionamiento conservador de nervaduras generalmente es más seguro para la producción y la aprobación de calidad posterior.
¿Por qué los jefes se agrietan durante la instalación de tornillos?
Las torres frecuentemente se fracturan cuando el diámetro interior es demasiado pequeño, el diámetro exterior es demasiado fino, el tornillo crea demasiada tensión circunferencial o la torre carece de soporte de nervios o cartelas. Materiales frágiles, esquinas internas afiladas y una temperatura de instalación del inserto deficiente pueden agravar el problema. Un diseño mejor utiliza el orificio guía correcto, suficiente pared alrededor del tornillo, transiciones redondeadas, ángulo de desmoldeo adecuado y nervios de soporte que distribuyen la carga. El ensamblaje de prueba debe confirmar el torque, la resistencia a la extracción y la repetibilidad antes de la aprobación.
¿Cómo deben los compradores revisar el diseño de nervios y rebordes con los proveedores?
Los compradores deben solicitar al proveedor revisar el espesor de nervaduras, diámetro del soporte, penetración del tornillo, método de inserción, riesgo de marca de hundimiento, ángulo de desmoldeo, textura, marcas de expulsión y acceso al acero del molde antes del corte de la herramienta. Deben proporcionar cargas de ensamble, tipo de tornillo, grado del material, requisitos de tolerancia y prioridades de superficie cosmética. Un proveedor competente debe devolver comentarios DFM explicando qué nervaduras o soportes necesitan ajuste, no solo una cotización de precio. Esto facilita comparar la capacidad del proveedor antes de realizar el pedido y antes de comprometer el costo del acero.
¿Qué es el coring out y por qué es importante para los jefes?
Aligerar significa remover material innecesario de la base de un soporte o sección gruesa para reducir el volumen de plástico que debe refrigerarse. Esto ayuda a prevenir marcas de hundimiento en la superficie cosmética opuesta y reduce el tiempo de ciclo. Un soporte aligerado aún necesita suficiente espesor de pared para la penetración del tornillo o retención del inserto, por lo que el diámetro del aligerado debe ser calculado respecto al tamaño del sujetador y la resistencia del material. La revisión DFM debe verificar que la geometría aligerada aún cumple los requisitos de extracción y torque mientras evita el hundimiento.
