كيف تضبط حرارة القالب بدقة في القولبة بالحقن؟

أخرجت للتو دفعة أجزاء من القالب فوجدت علامات هبوط في نصفها وتشوه النصف الآخر. قد تفكر أولاً في تعديل ضغط التثبيت أو إبطاء سرعة الحقن، لكن السبب الحقيقي يكاد يكون دائماً واحداً: حرارة القالب¹.

في عملية القولبة بالحقن، تعد حرارة القالب من أقوى متغيرات العملية وأكثرها بخساً في التقدير. فهي تؤثر في تشطيب السطح ودقة الأبعاد وزمن الدورة والتشوه والتبلور وحتى الإجهاد الداخلي المحبوس في الجزء. وضبطها ضرورة تفصل بين إنتاج مستقر ونسبة خردة تلتهم هامش الربح.

يوضح هذا الدليل بالتفصيل كيفية عمل درجة حرارة القالب، وطريقة التحكم المناسبة لكل حالة، ونطاقات الحرارة المحددة للمواد الشائعة، والتعديلات العملية التي تميز المُشغّل المتمكن عن المُشغّل الذي يظل في صراع دائم مع العيوب.

ما هي درجة حرارة العفن في حقن صب؟

درجة حرارة القالب هي درجة حرارة سطح التجويف الملامس للبلاستيك المنصهر. وليست درجة حرارة وسيط التبريد الداخل إلى القالب — بل القراءة الفعلية لسطح الفولاذ عند قياسه بميزان حرارة تلامسي أو بيرومتر بعد استقرار بضع دورات. وهذا التمييز مهم لأن الفرق بين إمداد سائل التبريد وسطح التجويف قد يبلغ 10 إلى 20 C بحسب سماكة الفولاذ وموضع القنوات ومعدل تدفق سائل التبريد.

عندما يدخل المصهور الساخن (عادةً 180 إلى 320 C حسب المادة) إلى قالب الحقن، يبدأ فوراً في نقل الحرارة إلى الفولاذ. ومهمة القالب إزالة هذه الحرارة بمعدل مضبوط كي يتصلب الجزء بالبنية الصحيحة، سواء كانت لابلورية أو شبه متبلورة²، وبالأبعاد الصحيحة.

إذا كان القالب باردًا جدًا، يتجمد سطح البلاستيك عند التلامس. وقد يبدو ذلك جيدًا للدورات السريعة، لكنه يحبس الإجهادات المتجمدة ويُنشئ خطوط لحام ضعيفة وينتج تشطيبات سطحية باهتة أو غير متسقة. وإذا كان القالب ساخنًا جدًا، تستغرق القطعة وقتًا أطول لتتصلب، وتنكمش أكثر، وقد تلتوي أو تلتصق بالقالب. ولا يخدمك أي من الطرفين.

عملياً، نعرّف درجة حرارة القالب بوصفها نطاقاً، لا رقماً واحداً. فعلى سبيل المثال، يعمل PP ‏(البولي بروبيلين) عادة عند درجة حرارة قالب من 20 إلى 60 C، بينما يحتاج PEEK إلى 160 إلى 200 C. وتعتمد القيمة الدقيقة داخل ذلك النطاق على الشكل الهندسي للجزء وسماكة الجدار وجودة السطح المطلوبة.

لماذا تعتبر درجة حرارة العفن مهمة جدًا؟

حرارة القالب هي المتغير الوحيد الذي يتحكم في تشطيب السطح والدقة وزمن الدورة والتشوه والقوة الميكانيكية، وهي الأكثر إهمالاً في معظم المصانع. 1. تشطيب السطح والمظهر: يسمح القالب الأدفأ بتشكل قشرة البلاستيك بسلاسة على جدار التجويف، فينتج سطحاً لامعاً ومتجانساً. 2. دقة الأبعاد والانكماش: تتبلور الراتنجات شبه المتبلورة (PA وPOM وPEEK) بدرجة كبيرة أثناء التبريد. وتنتج الحرارة الأعلى بلورات أكبر وأكثر تجانساً، أي انكماشاً أكبر لكنه أكثر قابلية للتنبؤ. 3. زمن الدورة: يشكل التبريد نحو 60 إلى 70% من دورة القولبة بالحقن، وقد تؤدي زيادة حرارة القالب من 40 °C إلى 80 °C إلى زيادة زمن الدورة 30 إلى 50%.

رفع درجة حرارة القالب من 40 °C إلى 80 °C يمكن أن يزيد وقت الدورة بـ 30 إلى 50%.

دقة الأبعاد والانكماش: تتبلور الراتنجات شبه المتبلورة (PA وPOM وPEEK) بدرجة كبيرة أثناء التبريد. وتنتج حرارة القالب الأعلى بلورات أكبر وأكثر تجانساً، ما يعني انكماشاً أكبر لكنه أكثر قابلية للتنبؤ. أما الحرارة المنخفضة فتجمّد البنية قبل اكتمال التبلور، ويواصل الجزء الانكماش خلال 24 إلى 72 ساعة تالية بطرق لا يمكن تعويضها في فولاذ القالب. 3. زمن الدورة: يشكل التبريد نحو 60 إلى 70% من دورة القولبة بالحقن. وقد تضيف زيادة حرارة القالب من 40 °C إلى 80 °C ما بين 30 و50% إلى زمن الدورة. والموازنة بين الجودة الأعلى والإنتاج الأبطأ هي القرار الهندسي الأساسي عند ضبط وحدة التحكم.

4. التشوه والإجهاد المتبقي: يؤدي تفاوت حرارة القالب إلى انكماش تفاضلي. ينكمش جانب الجزء الملامس لسطح التجويف الأكثر سخونة أكثر من الجانب البارد، فينحني الجزء. وهذا أكثر أسباب تشوه الأجزاء المسطحة رقيقة الجدران شيوعاً ومن أصعب العيوب إصلاحاً بعد تصنيع الأداة.

5. الخواص الميكانيكية: تحدد حرارة القالب البنية البلورية للمواد شبه المتبلورة. ويتميز الجزء المصبوب عند الحرارة الصحيحة بقوة شد أعلى ومقاومة أفضل للصدمات والمواد الكيميائية مقارنة بالجزء نفسه المبرد فجأة في قالب بارد. ويظهر هذا الأثر بوضوح أكبر في النايلون وPOM.

كيف تتحكم في درجة حرارة القالب؟

توجد ثلاث طرق رئيسية: التبريد بالماء، والتسخين والتبريد بالزيت، والتسخين الكهربائي. وتعتمد الطريقة التي تختارها على درجة الحرارة المستهدفة والمادة ومتطلبات الجزء. وتستخدم معظم ورش الإنتاج الماء في 80% أو أكثر من أدواتها.

تدوير الماء (قياسي): تدوّر وحدة التحكم ماءً عبر قنوات محفورة في القالب. وللتطبيقات القياسية دون 95 C تكون أنظمة الماء المضغوط هي الخيار الافتراضي؛ فهي سريعة وكفؤة وسهلة الصيانة. تستخدمها معظم اللدائن الشائعة (PP وPE وPS وABS) وكثير من اللدائن الهندسية (PC وPOM). وميزة الماء الأساسية سعته الحرارية النوعية العالية، إذ يمتص الحرارة وينقلها أسرع من أي مبرد عملي آخر.

التسخين والتبريد بالزيت (حرارة عالية): عند الحاجة إلى حرارة قالب تتجاوز 95 C، كما في PEEK وPPS وLCP وPEI وأنواع النايلون عالية الحرارة، يُستخدم الزيت الحراري. ويمكن لأنظمته بلوغ 200 إلى 250 C بأمان، مقابل استجابة أبطأ واستهلاك طاقة وصيانة أعلى بسبب تحلل الزيت وتسرب الموانع. كما أن سعته الحرارية النوعية أقل من الماء، فيستغرق استقراره بعد التشغيل أو تغيير الحرارة وقتاً أطول.

سخانات الخرطوشة الكهربائية: للمناطق المحددة التي تحتاج تحكماً مستقلاً، مثل مشعب المجرى الساخن أو حشوة قلب تميل إلى البرودة، توفر سخانات الخرطوشة مع تغذية راجعة من المزدوج الحراري دقة موضعية. ولا تُستخدم للتحكم في حرارة القالب كله، بل مكملات موجهة لنظام التبريد الأساسي.

ما درجات حرارة القالب الموصى بها حسب المادة؟

يوجد أدناه جدول مرجعي عملي يعتمد على أوراق بيانات موردي المواد وتجربة الإنتاج الحقيقية. هذه هي نقاط البداية - يمكنك الضبط الدقيق من هنا بناءً على هندسة الأجزاء المحددة ومتطلبات الجودة.

كيف تؤثر درجة حرارة العفن على جودة الجزء؟

تسبب حرارة القالب مباشرةً أكثر أربعة عيوب شيوعاً أو تمنعها: علامات الهبوط، وخطوط اللحام الضعيفة، وعدم اكتمال الملء، والتشوه. وغالباً يكون تعديلها أسرع علاج. علامات الهبوط: تظهر عندما تتصلب قشرة مقطع سميك قبل اكتمال تعبئة القلب. تبطئ الحرارة الأعلى تشكل القشرة، فتتيح زمناً أطول للتعبئة وتقلل عمق الهبوط كثيراً. ففي بروز ABS بسماكة 5 mm، قد تخفض زيادة حرارة القالب من 40 °C إلى 70 °C العمق من 0.3 mm إلى أقل من 0.05 mm. خطوط اللحام: عند التقاء جبهتي تدفق تعتمد قوة اللحام على جودة اندماج السطحين المنصهرين.

يحافظ القالب الأدفأ على حرارة أعلى لجبهة المصهور عند نقطة الالتقاء. وفي PA66 المقوى بالزجاج، قد تؤدي زيادة حرارة القالب من 80 °C إلى 120 °C إلى رفع قوة خط اللحام 20 إلى 30%. عدم اكتمال الملء: يجمد القالب شديد البرودة المصهور قبل اكتمال ملء التجويف، وتؤدي زيادة الحرارة إلى تحسين طول التدفق، خصوصاً في الأجزاء رقيقة الجدران. التشوه: عندما يكون أحد جانبي القالب أسخن، ينكمش الجزء بشكل متفاوت وينحني نحوه. والحل ليس مجرد ضبط الحرارة المستهدفة نفسها للنصفين، بل التحقق من تطابق حرارة السطح الفعلية ضمن 2 إلى 3 °C.

خطوط اللحام: عند التقاء جبهتي تدفق تعتمد قوة اللحام على جودة اندماج السطحين المنصهرين. ويحافظ القالب الأدفأ على حرارة أعلى لجبهة المصهور عند نقطة الالتقاء. وفي PA66 المقوى بالزجاج، قد ترفع زيادة حرارة القالب من 80 °C إلى 120 °C القوة 20 إلى 30%. عدم اكتمال الملء: يجمد القالب البارد المصهور قبل ملء التجويف تماماً. وتحسن زيادة الحرارة طول التدفق، خصوصاً للأجزاء رقيقة الجدران، وهي أول ما ينبغي فحصه عند حدوث نقص ملء متقطع في قالب متعدد التجاويف. التشوه: الأجزاء المسطحة هي الأكثر عرضة له.

عندما يعمل جانب واحد من القالب أكثر سخونة من الآخر، ينكمش الجزء بشكل غير متساوٍ وينحني نحو الجانب الأكثر سخونة. الإصلاح ليس فقط ضبط نفس درجة الحرارة المستهدفة على النصفين — بل هو التحقق من تطابق درجات حرارة السطح الفعلية ضمن 2 إلى 3 درجات مئوية.

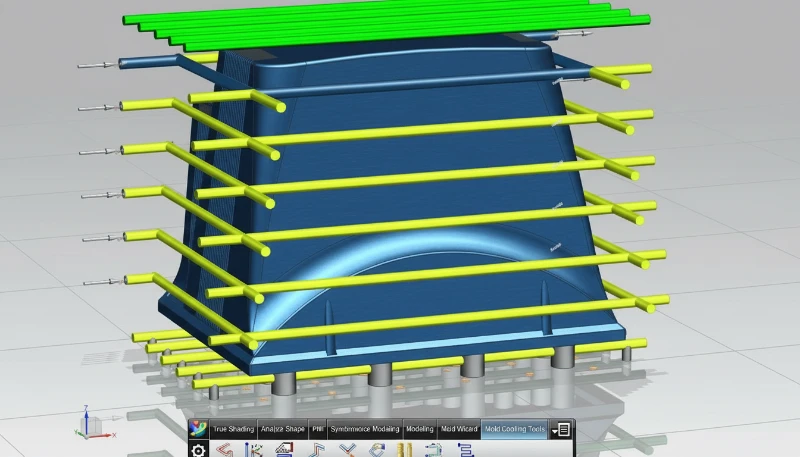

كيف تصمم قنوات التبريد للحصول على درجة حرارة متجانسة؟

الهدف هو توحيد درجة حرارة القالب، ويبدأ ذلك بتصميم قنوات التبريد أثناء تصنيع القالب. المبادئ واضحة، لكنها غالبًا ما تُنتقص لأسباب تتعلق بالتكلفة أو الوقت — وتدفع ثمن ذلك لاحقًا في ارتفاع معدلات الخردة والتعديل المستمر لمعلمات العملية.

موضع القنوات: ينبغي أن تتبع قنوات التبريد محيط التجويف قدر الإمكان. ويجب أن تبلغ المسافة من مركز القناة إلى سطح التجويف 1.5 إلى 2.5 ضعف قطر القناة. إذا اقتربت أكثر ظهرت بقع باردة، وإذا ابتعدت صار التبريد بطيئاً. والمعيار في مصنعنا هو ضعفا القطر لمعظم قوالب الإنتاج.

سرعة التدفق: ينقل التدفق المضطرب الحرارة بكفاءة تفوق التدفق الصفحي 3 إلى 5 مرات. ويجب أن يتجاوز رقم رينولدز³ قيمة 4000 في كل قناة. وهذا يتطلب ضغطاً كافياً من مضخة المبرد لدفع الماء في جميع القنوات بسرعة مناسبة، لا تمريره فقط في أكبر قناة وحرمان البقية.

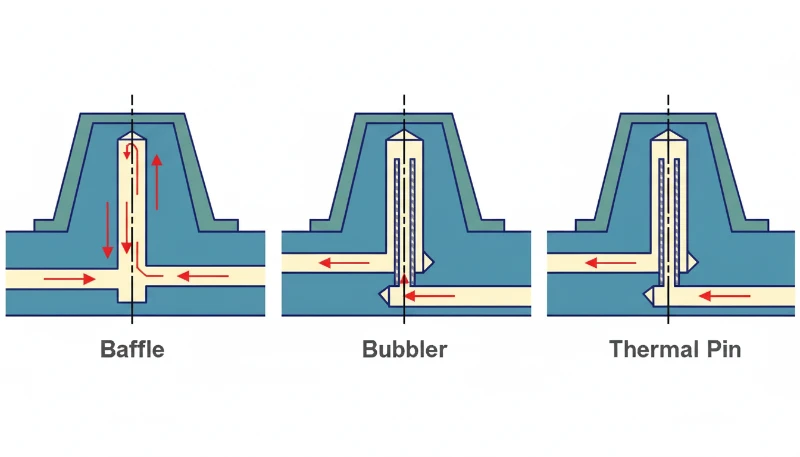

الحواجز وأنابيب النفث: للقُلوب العميقة أو المناطق التي يصعب بلوغها بقنوات مستقيمة، تكون الحواجز، وهي صفائح مسطحة تقسم التدفق إلى اتجاهين، وأنابيب النفث داخل ثقب أكبر، حلاً عملياً. تعمل جيداً لكنها تزيد هبوط الضغط وتحتاج إلى تنظيف منتظم لمنع تراكم القشور.

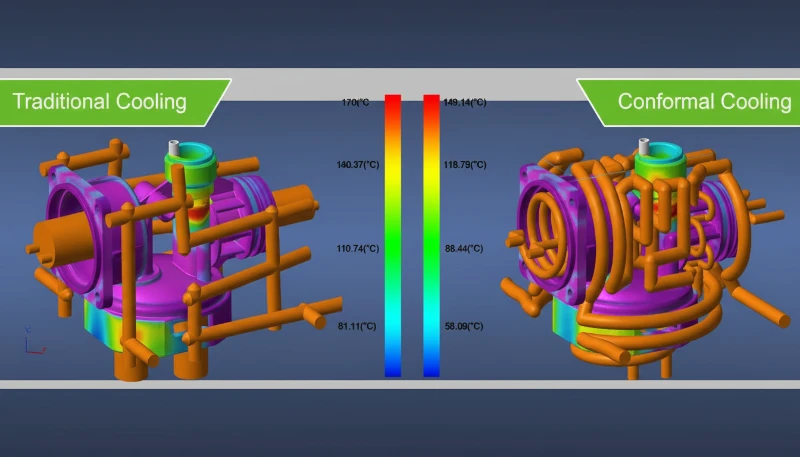

التبريد المطابق: تنشئ الطباعة المعدنية ثلاثية الأبعاد (DMLS/SLM) قنوات تبريد تتبع محيط التجويف بدقة. ويقلل ذلك زمن الدورة 20 إلى 40% ويزيل البقع الساخنة. تكلف الحشوة المطبوعة 3 إلى 5 أضعاف اللوح المحفور، وهي مجدية للإنتاج الكبير (أكثر من 100,000 جزء) ومبالغ فيها للدفعات القصيرة.

كيف تُقارن طرق التحكم في الحرارة المختلفة؟

لا يقتصر الاختيار بين التسخين بالماء والزيت والكهرباء على درجة الحرارة القصوى — بل يتعلق أيضًا بسرعة الاستجابة وتكلفة الصيانة والدقة. وفيما يلي مقارنة مباشرة استنادًا إلى ما نراه في الإنتاج اليومي.

ما المشكلات الشائعة الناتجة عن درجة حرارة قالب غير صحيحة؟

إليك جدول استكشاف الأخطاء وإصلاحها مستمد مما نراه بشكل متكرر في أرضية الإنتاج لدينا عندما لا يتم ضبط درجة حرارة القالب بشكل صحيح. إذا كنت تواجه أيًا من هذه المشكلات، تحقق من درجة حرارة القالب أولاً قبل تعديل أي شيء آخر.

كيف تقيس درجة حرارة القالب وتراقبها؟

النهج القياسي هو استخدام مقاييس الحرارة للفحص الموضعي والمزدوجات الحرارية للمراقبة المستمرة، مع تدقيقها بقراءات حرارة المبرد. تحتاج إلى طريقتين على الأقل في الإنتاج. الاعتماد على شاشة وحدة التحكم وحدها ليس قياساً، فهي تعرض نقطة الضبط لا حرارة سطح التجويف الفعلية. مقياس حرارة السطح: أسرع طريقة. بعد تشغيل 5 إلى 10 حقنات للاستقرار، وجّه مقياساً تلامسياً إلى سطح التجويف فور القذف. قِس ثلاث نقاط على الأقل: قرب البوابة، وعند نهاية الملء، وفي مقطع سميك. إذا تجاوز الفرق 5 °C فالتبريد غير متجانس.

حساسات المزدوج الحراري: للمراقبة المستمرة، توفر المزدوجات المدمجة في فولاذ القالب (1 إلى 2 mm تحت سطح التجويف) بيانات لحظية. ويمكن لمعظم وحدات التحكم الحديثة تسجيلها وإطلاق إنذارات عند خروج الحرارة عن النطاق. تدفق المبرد وفرق الحرارة: قِس حرارة المبرد عند دخول كل دائرة وخروجها. فرق 2 إلى 3 °C طبيعي؛ وما فوق 5 °C يعني امتصاص الدائرة حرارة مفرطة، غالباً بسبب تدفق غير كافٍ أو قناة طويلة جداً.

كيف تؤثر درجة حرارة القالب في مواد محددة؟

يختلف تأثير حرارة القالب جذرياً بين الراتنجات شبه المتبلورة واللابلورية. تحتاج الأولى إلى 70–200 °C لتكوين البلورات الصحيح، بينما تحتاج الثانية إلى 20–120 °C أساساً لتخفيف الإجهاد. PA6 وPA66 (النايلون): حرارة المصهور عادةً 230–280 °C، وحرارة القالب 70–90 °C للدرجات القياسية و80–120 °C للمقواة بالزجاج. تحت 40 °C يتبلور PA66 بشكل غير متجانس فتتشوه الأجزاء بعد أيام. PC (البولي كربونات): حرارة المصهور 280–320 °C والقالب 80–120 °C. وهو لابلوري، لذا يكون الإجهاد الداخلي هو الشاغل لا التبلور.

يجمد القالب البارد سلاسل البوليمر في حالة عالية التوجه، ما يخلق خطر التشقق الإجهادي. TPU (البولي يوريثان الحراري): نطاق معلمات العملية ضيق؛ المصهور 190–230 °C والقالب 20–50 °C. البرودة الزائدة تعطي سطحاً باهتاً والدفء الزائد يلصق الجزء بالقالب، والدرجات الألين أكثر حساسية. PEEK: يحتاج أعلى حرارة للقالب، 160–200 °C بالتسخين الزيتي. وتحت 150 °C يضعف التبلور فتقل قوة الأجزاء ومقاومتها الكيميائية.

ما تقنيات التحكم المتقدمة في درجة حرارة القالب؟

يمكن لتقنيات متقدمة مثل التسخين الديناميكي Varitherm والتبريد النبضي والقنوات المطابقة خفض زمن الدورة 20 إلى 40% مع تحسين الجودة. تتطلب استثماراً لكنها تسترده سريعاً في الإنتاج الكبير. Varitherm: يُسخن القالب أثناء الحقن ثم يُبرد سريعاً للقذف، فيجمع جودة سطح القالب الساخن مع زمن قريب من القالب البارد. ويتطلب بخاراً أو زيتاً ساخناً مع التحويل إلى ماء مبرد، لكنه يلغي الطلاء أو إعادة التشطيب للأجزاء التجميلية مثل كسوة السيارات الداخلية. التبريد النبضي: يبدّل بين التدفق والتوقف في دوائر التبريد.

أثناء التوقف تتغلغل الحرارة أعمق في فولاذ القالب فتتكون تدرجات أكثر تجانساً، وعند استئناف التدفق تُزال الحرارة الكلية بكفاءة أعلى. وتشير الدراسات إلى خفض زمن الدورة 10 إلى 15% في الأجزاء سميكة الجدران. طبقات العزل: في القوالب متعددة التجاويف يوضع عزل حراري من التيتانيوم أو السيراميك بين التجاويف لمنع انتقال الحرارة من تجويف ساخن إلى آخر بارد. وهذا يتيح تشغيل مواد أو سماكات مختلفة في القالب نفسه دون تداخل المناطق الحرارية. إذا كنت تقيّم الموردين، فراجع دليل اختيار مورّد القولبة بالحقن لفهم تأثير قدرات حرارة القالب ضمن إطار تقييم منظم.

ما هي الأسئلة الأكثر شيوعًا حول درجة حرارة القالب؟

الأسئلة المتداولة

ما درجة حرارة القالب المثالية لقولبة ABS بالحقن؟

درجة حرارة القالب الموصى بها لـ ABS هي 40 to 80 C. شغّل عند 50 to 60 C للقطع العامة التي لا يكون تشطيب سطحها حرجًا. وإذا أردت سطحًا شديد اللمعان دون طلاء، فارفعها إلى 70 to 80 C للحصول على استنساخ كامل للملمس. وتحت 40 C ستظهر علامات تدفق وبقع باهتة. كذلك فإن ABS غير متبلور، لذا تؤثر حرارة القالب أساسًا في جودة السطح والإجهاد المتبقي لا في التبلور. ولهذا يبدأ القائمون بالقولبة ذوو الخبرة بتوصيات ورقة بيانات مورّد المادة، ثم يضبطونها وفق قياسات حرارة التجويف الفعلية ونتائج فحص القطع خلال أول تجربة إنتاج.

هل يمكن أن تكون درجة حرارة العفن مرتفعة جدًا؟

نعم، بالتأكيد. إذا كان القالب ساخنًا أكثر من اللازم، فلن يتصلب الجزء بما يكفي قبل القذف. ويسبب ذلك الالتصاق، والتشوه، وإطالة أزمنة الدورة، وزيادة الانكماش. وفي الحالات القصوى، قد يتشوه الجزء بفعل وزنه عند خروجه من القالب. التزم دائمًا بالنطاق الذي يوصي به مورّد المادة، وتحقق من درجة الحرارة الفعلية لسطح التجويف باستخدام بيرومتر بدلًا من الاعتماد فقط على شاشة وحدة التحكم في درجة الحرارة. ولهذا يبدأ فنيو القولبة ذوو الخبرة دائمًا بتوصيات ورقة بيانات مورّد المادة، ثم يضبطون العملية بدقة استنادًا إلى القياسات الفعلية لدرجة حرارة التجويف ونتائج فحص الجزء أثناء أول تشغيل تجريبي للإنتاج.

كيف تؤثر درجة حرارة القالب في زمن الدورة؟

يمثل زمن التبريد عادةً 60 إلى 70% من دورة القولبة بالحقن الكاملة. ويعني ارتفاع درجة حرارة القالب أن القطعة تستغرق وقتًا أطول للوصول إلى درجة حرارة تصبح عندها صلبة بما يكفي لقذفها. وقد تؤدي زيادة درجة حرارة القالب بمقدار 20 C إلى زيادة زمن الدورة بنسبة 10 إلى 30%، وفقًا لسُمك الجدار والتوصيل الحراري للمادة. ولهذا ينبغي استخدام أدنى درجة حرارة للقالب تظل مستوفية لمتطلبات الجودة. ولهذا يبدأ فنيو القولبة ذوو الخبرة دائمًا بتوصيات ورقة بيانات مورد المادة، ثم يضبطونها بدقة استنادًا إلى قياسات درجة حرارة التجويف الفعلية ونتائج فحص القطعة خلال أول دورة إنتاج تجريبية.

ما الفرق بين درجة حرارة القالب ودرجة حرارة المصهور؟

درجة حرارة المصهور هي درجة حرارة البلاستيك عند دخوله إلى تجويف القالب، وتتراوح عادةً بين 180 و320 C حسب المادة. أما درجة حرارة القالب فهي درجة حرارة سطح التجويف الفولاذي، وتتراوح عادةً بين 15 و200 C. ويُتحكم فيهما بصورة مستقلة — إذ تتحكم سخانات الأسطوانة وقصّ اللولب في درجة حرارة المصهور، بينما يتحكم نظام التبريد أو التسخين في درجة حرارة القالب. ويجب ضبط كلتيهما ضبطًا صحيحًا لتحقيق أفضل جودة للقطعة. ولهذا يبدأ فنيو القولبة ذوو الخبرة دائمًا بتوصيات ورقة بيانات مورّد المادة، ثم يجرون الضبط الدقيق استنادًا إلى القياسات الفعلية لدرجة حرارة التجويف ونتائج فحص القطع أثناء أول تشغيل تجريبي للإنتاج.

كيف يمكنك إصلاح صفحة الاعوجاج الناجمة عن درجة حرارة العفن غير المتكافئة؟

أولًا، قِس درجة حرارة سطح التجويف عند نقاط متعددة باستخدام بيرومتر بعد 5 إلى 10 دورات حقن للتثبيت. حدّد المناطق الساخنة والباردة. ثم وازن تدفق سائل التبريد عن طريق ضبط معدلات التدفق بالصمامات، أو إضافة مقيّدات تدفق إلى القنوات مفرطة التبريد، أو تركيب حواجز في المناطق غير المبردة بما يكفي. الهدف هو إبقاء الفرق عبر سطح التجويف أقل من 3 C. وفي حالة استمرار الالتواء، قد تحتاج إلى تعديل تخطيط قنوات التبريد في القالب. لهذا السبب يبدأ فنيو القولبة ذوو الخبرة دائمًا بتوصيات ورقة بيانات مورّد المادة، ثم يضبطون الإعدادات بدقة استنادًا إلى القياسات الفعلية لدرجة حرارة التجويف ونتائج فحص القطع خلال أول تشغيل تجريبي للإنتاج.

هل تؤثر درجة حرارة القالب على الانكماش في قولبة الحقن؟

نعم، وبدرجة كبيرة. تتيح درجة حرارة القالب الأعلى تبلورًا أكبر في المواد شبه المتبلورة مثل PA وPOM وPEEK، مما يزيد الانكماش. أما في المواد غير المتبلورة مثل PC وABS وPS، فتأثير درجة حرارة القالب في الانكماش أقل، لكنها تظل تؤثر في دقة الأبعاد من خلال استرخاء الإجهادات المتبقية. وعندما تكون التفاوتات الدقيقة مطلوبة، يجب مراعاة فرق الانكماش بين الحدين الأدنى والأعلى لنطاق درجة حرارة القالب. ولهذا يبدأ فنيو القولبة ذوو الخبرة دائمًا بتوصيات ورقة بيانات مورّد المادة، ثم يضبطون الإعدادات بدقة استنادًا إلى القياسات الفعلية لدرجة حرارة التجويف ونتائج فحص القطعة خلال أول تشغيل تجريبي للإنتاج.

ماذا يحدث إذا شغّلت PA66 عند درجة حرارة قالب أقل من 50 C؟

تتجمد طبقة سطح النايلون في هيئة غير متبلورة في معظمها وبدرجة تبلور أقل بكثير. ويؤدي ذلك إلى خفض مقاومة الشد بنسبة 10 إلى 20%، وتقليل المقاومة الكيميائية، وزيادة معدل امتصاص الرطوبة، وغالبًا ما يُحدث علامات تدفق ظاهرة على سطح الجزء. بالنسبة إلى أجزاء PA66 الإنشائية أو الحاملة للأحمال، استخدم دائمًا درجة حرارة قالب تبلغ 70 C أو أعلى لتحقيق التبلور والأداء الميكانيكي المناسبين. ولهذا يبدأ القائمون ذوو الخبرة على القولبة دائمًا بتوصيات ورقة بيانات مورّد المادة، ثم يضبطون الإعدادات بدقة استنادًا إلى القياسات الفعلية لدرجة حرارة التجويف ونتائج فحص الأجزاء أثناء أول تشغيل تجريبي للإنتاج.

ما مدى ضيق تحمل درجة حرارة القالب للأجزاء الدقيقة؟

بالنسبة إلى القطع الدقيقة ذات تفاوتات تبلغ زائد أو ناقص 0.05 mm أو أقل، استهدف ضبط درجة حرارة القالب ضمن زائد أو ناقص 2 C عبر جميع أسطح التجاويف. ويتطلب ذلك قنوات تبريد مصممة جيدًا، وتدفقًا متوازنًا لسائل التبريد، ووحدات تحكم في درجة الحرارة تعمل بنظام PID مع تغذية راجعة من المزدوجات الحرارية. أما في القولبة فائقة الدقة، مثل العدسات البصرية أو المكونات الطبية، فالهدف هو زائد أو ناقص 1 C، وهو ما يتطلب عادةً تبريدًا مطابقًا للشكل أو مناطق حرارية مستقلة متعددة. ولهذا يبدأ القائمون على القولبة ذوو الخبرة دائمًا بتوصيات ورقة بيانات مورّد المادة، ثم يجرون الضبط الدقيق استنادًا إلى القياسات الفعلية لدرجة حرارة التجويف ونتائج فحص القطع خلال أول تشغيل تجريبي للإنتاج.
