Çağdaş üretimin vazgeçilmez bir parçası olan enjeksiyon kalıplama makinelerine, çok çeşitli plastik ürünler yaratmak için büyük ölçüde güvenilmektedir. Polikarbonat (PC), elektronik ve otomotiv bileşenlerinden tıbbi cihazlara ve mutfak eşyaları gibi günlük eşyalara kadar çeşitli sektörlerde yaygın olarak kullanılan yüksek performanslı bir mühendislik termoplastiktir. Bu makalede, enjeksiyon kalıplama süreçleri, ekipman gereksinimleri, kalıp tasarımı, malzeme özellikleri ve çalışma noktalarının kapsamlı bir analizi yoluyla enjeksiyon kalıplama makinelerinin PC preformları üretip üretemeyeceği araştırılacaktır. Bu makalenin sonunda okuyucular bu konuyu iyice anlayacak ve çözecektir.
PC Malzemesinin Özellikleri
PC’nin Temel Özellikleri

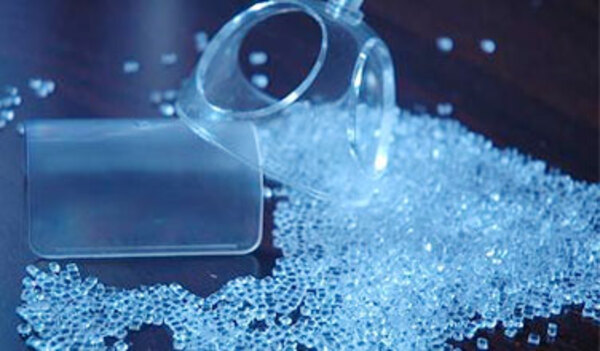

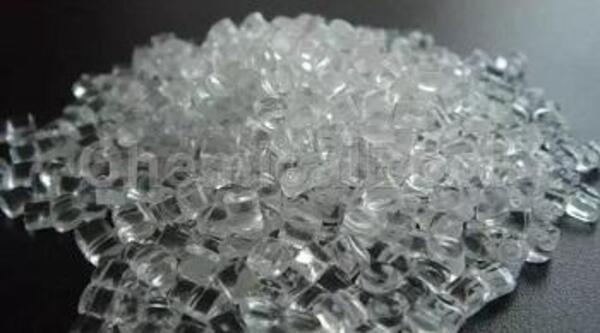

Polikarbonat (PC) aşağıdaki temel özelliklere sahip şeffaf bir termoplastiktir:
1. Yüksek Mukavemet ve Rijitlik: Polikarbonat hem yüksek darbe dayanımına hem de iyi rijitliğe sahiptir; bu sayede çarpılmadan veya aşırı gerilmeden ağır darbelere dayanabilir. Bu özellikler PC’yi kask gibi koruyucu ekipmanlar ve çok dayanıklı olması gereken yapısal parçalar için ideal kılar.
2. Şeffaflık: Polikarbonat (PC), %90’ın üzerinde ışık geçirgenliğiyle üstün optik özelliklere ve şeffaflığa sahiptir. Bu nedenle optik lensler, şeffaf kapaklar, aydınlatma armatürleri ve çok berrak yüzey gerektiren diğer uygulamalar için idealdir.
3. Isı Direnci: PC malzemeler yüksek sıcaklıklara deforme olmadan veya bozulmadan dayanabilir. Bu özellik, 120°C’nin üzerine çıkabilen otomobil far lensleri ve elektrik muhafazaları gibi uygulamalarda polikarbonatı çok uygun bir seçenek yapar.
4. Boyutsal Kararlılık: Polikarbonat (PC), yüksek sıcaklık ve nemli ortamlarda çok az boyut değiştirdiği için hassas parça üretimine uygundur. Düşük çekme oranı ve yüksek boyutsal kararlılığı sayesinde elektronik bileşenlerde ve endüstriyel ekipmanlarda yaygın olarak kullanılır.
5. Elektrik Yalıtımı: PC mükemmel elektrik yalıtım özelliklerine sahiptir; yalıtkan muhafazalar, konnektörler ve anahtarlar gibi elektronik ve elektrik uygulamalarında yaygın biçimde kullanılır.
PC’nin İşleme Özellikleri
Enjeksiyon kalıplama prosesinde PC malzemeler özel dikkat gerektiren belirli işleme özellikleri gösterir; bunlar şunlardır:
1. Yüksek Viskozite: PC eriyiği yüksek viskozitesi nedeniyle kolay akmaz. Bu nedenle enjeksiyon kalıplama sırasında malzemenin kalıp boşluğunu yeterince doldurabilmesi için yüksek enjeksiyon basıncı ve hızı gerekir.
2. Neme Duyarlılık: Polikarbonat (PC) neme son derece duyarlıdır; aşırı nem kabarcık, gümüş izi veya performans kaybı gibi kusurlara yol açabilir. Bu nedenle güvenli nem sınırının aşılmaması için enjeksiyon kalıplamadan önce sıkı kurutma prosedürleri uygulanmalıdır.
3. Yüksek İşleme Sıcaklığı: PC, 270-320°C arasında işlenmelidir. Sıcaklık dikkatle kontrol edilmezse malzeme bozulmaya ve sararmaya başlayabilir. Bu nedenle aşırı veya yetersiz ısıtmayı önlemek için proses boyunca hassas sıcaklık kontrolü gerekir.
4. Kalıp Sıcaklığı Gereksinimleri: PC parçalar kalıplanırken kaliteyi denetlemek ve parça soğurken oluşan gerilimleri azaltmak için genellikle 80-120°C kalıp sıcaklığı gerekir. Kalıp sıcaklığını artırmak daha dengeli soğuma sağlayarak mukavemeti, görünümü ve boyutsal kararlılığı iyileştirebilir.
PC Malzeme Endüstrisi Uygulama Örnekleri
Üstün özellikleri nedeniyle PC malzemesi çeşitli endüstrilerde yaygın olarak kullanılmaktadır. İşte bazı tipik uygulama örnekleri:

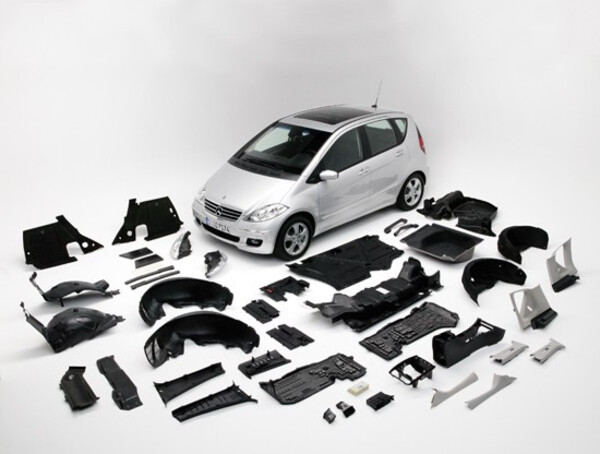

1. Otomotiv Sektörü: PC malzemeler otomotiv sektöründe far kapakları, gösterge panelleri, iç trim parçaları ve güvenlik bileşenlerinde yaygın olarak kullanılır. Bu malzemelerin enjeksiyonla kalıplanması, performansı ve estetiği iyileştiren yüksek hassasiyetli araç parçalarının üretilmesini sağlar.

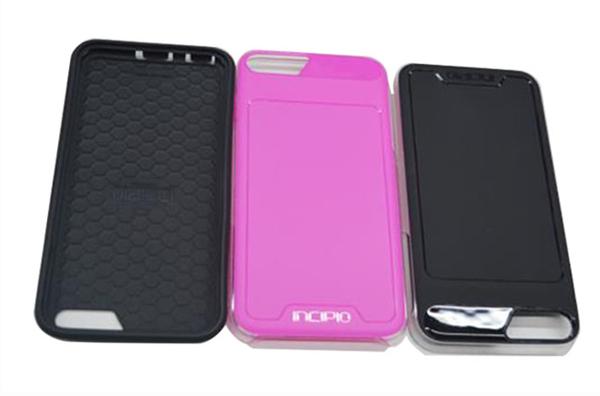

2. Elektronik ve Ev Aletleri: Polikarbonat (PC), telefon kılıfları, bilgisayar ekranları ve küçük mutfak aletlerinin muhafazaları gibi birçok elektronik üründe ve ev aletinde kullanılır. İyi elektrik yalıtımı ve yüksek mekanik dayanımı, PC’yi bu tür ürünler için ideal kılar.

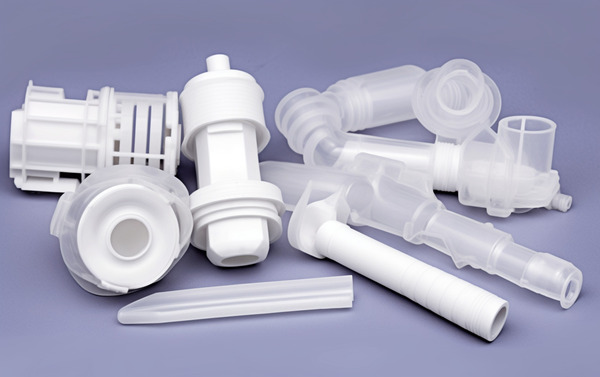

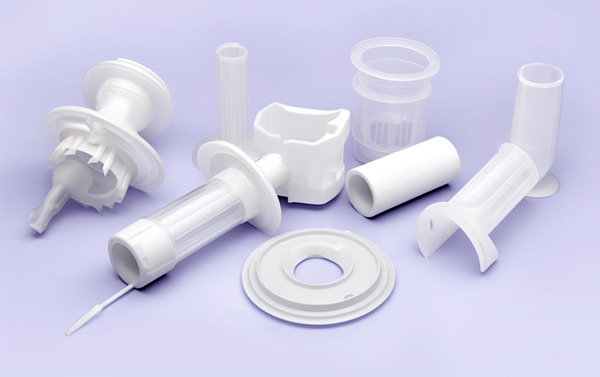

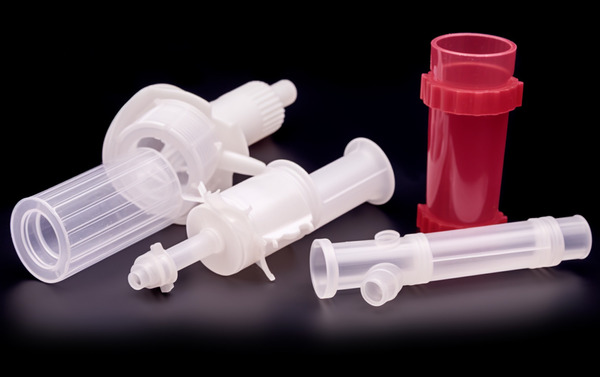

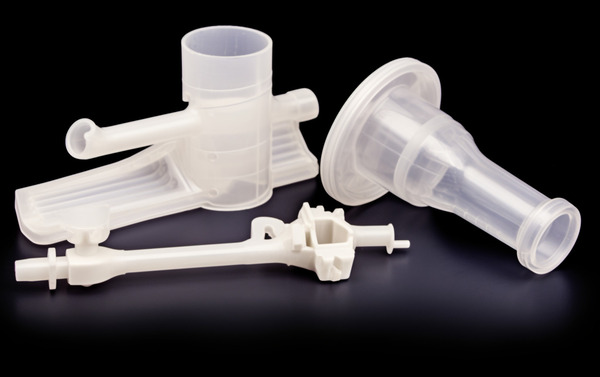

3. Tıbbi Cihazlar: Polikarbonat tıpta da yaygın biçimde kullanılır. Şırıngalar, test tüpleri ve cerrahi aletlerde, tıbbi ekipman üretimi için temel nitelikler olan şeffaflığı ve biyouyumluluğu nedeniyle polikarbonat tercih edilir.

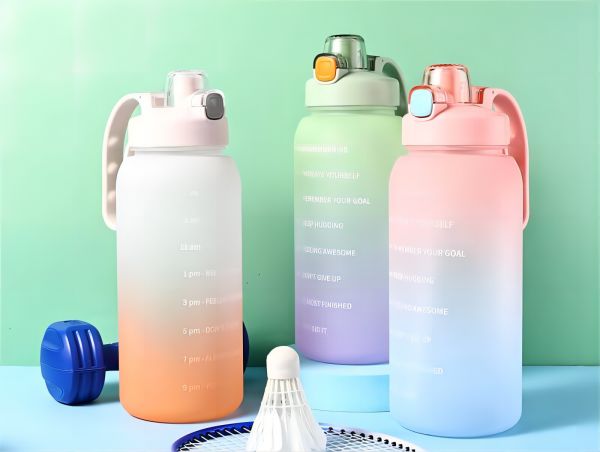

4. Şişe Preformları: Plastik şişe üretimi çoğu zaman enjeksiyon kalıplama makinelerinde şişe preformlarının hazırlanmasıyla başlar. Bu makineler, proses için gereken optimum viskoziteyi elde etmek üzere plastik reçine ve erimiş malzeme dâhil çeşitli plastikleri işleyebilir. Özellikle preform kalıbı, plastik şişe üretiminin kritik bir aşaması olan PET preformunu şekillendirir. Enjeksiyon kalıplama makinelerinin PC preformları etkin biçimde üretip üretemeyeceğini belirlemek için polikarbonatın kendine özgü özelliklerini işleme kabiliyetleri değerlendirilmeli ve sonraki işlemlerle nihai şişeye dönüştürülecek yüksek kaliteli preformların elde edildiği doğrulanmalıdır.
Enjeksiyon Kalıplama Makinelerinin Temel Prensipleri ve Çeşitleri
Enjeksiyon Kalıplama Makinelerinin Çalışma Prensibi
Enjeksiyon kalıplama makineleri, enjeksiyon kalıplama sürecini aşağıdaki adımlarla tamamlar:
1. Plastikleştirme: Isıtma silindiri içinde dönen vida plastik granülleri eritir. Dönüş hareketi granülleri kademeli olarak ısıtır ve homojen bir eriyik hâline getirir.
2. Enjeksiyon: Vida hızla ileri hareket ederken erimiş plastik yüksek basınçla kalıp boşluğuna gönderilir. Malzeme burada ürünün şeklini alır, ardından soğuyup katılaşır.
3. Tutma Basıncı: Boşluk dolduktan sonra malzeme çekmesini telafi etmek için basınç uygulanır. Tutma aşamasındaki kesintisiz basınç, çekmeyi telafi ederek çökme izlerini ve diğer kusurları önler.
4. Soğutma: Plastik katılaşıp soğuyana kadar kalıp belirli bir süre kapalı tutulur. Soğutma süresi ürünün boyutsal kararlılığını ve yüzey kalitesini doğrudan etkiler.
5. Kalıbın Açılması ve Çıkarma: Kalıp açılır ve ürün çıkarma mekanizmasıyla dışarı alınır. Ürünün deforme olmaması veya hasar görmemesi için çıkarma hızı ve kuvveti kontrol edilmelidir.
Enjeksiyon Kalıplama Makinelerinin Ana Tipleri
Yapı ve çalışma prensiplerine göre, enjeksiyon kalıplama makineleri çeşitli tiplere ayrılabilir:
1. Hidrolik Enjeksiyon Kalıplama Makineleri: Bu geleneksel makinelerde vida ve kalıp hareketleri hidrolik sistemlerle sağlanır. Basit yapıları ve düşük fiyatları nedeniyle yaygındırlar. Çoğu plastik ürüne uygun olmakla birlikte diğer türlerden daha fazla enerji tüketir ve yüksek hassasiyetli parçalar için maliyetli olabilirler.
2. Tam Elektrikli Enjeksiyon Kalıplama Makineleri: Servo motorlarla çalışan tam elektrikli makineler hassasiyet, verimlilik ve enerji tasarrufu sağlar, ancak maliyetleri daha yüksektir. Yüksek fiyatlarına rağmen sıkı standartlar gerektiren ürünlerde başarılı oldukları için elektronik ve tıp sektörlerinde yaygın kullanılırlar.
3. Hibrit Enjeksiyon Kalıplama Makineleri: Hidrolik ve elektrikli makinelerin avantajlarını birleştiren hibrit makineler maliyet ile performans arasında denge kurar. Yüksek hassasiyet ve verimlilik sunarken enerji giderlerini ve israfı azaltırlar. Bu nedenle giderek daha fazla üretici, modern ve maliyet düşürücü bir enjeksiyon kalıplama teknolojisi olarak hibrit sistemlere yönelmektedir.
PC Preformları için Enjeksiyon Kalıplama Gereklilikleri
Ekipman Gereksinimleri
PC preformları üretmek, enjeksiyon kalıplama makineleri için aşağıdakiler de dahil olmak üzere yüksek standartlar gerektirir:
1. Yüksek Basınçlı Enjeksiyon Sistemi: PC çok viskoz olduğundan enjeksiyon makineleri genellikle 150 MPa’nın üzerinde basınç üretebilmelidir. Bu basınç, erimiş PC’nin kalıp boşluğunu tamamen doldurması ve kaliteli ürün elde edilmesi için gereklidir.
2. Hassas Sıcaklık Kontrol Sistemi: Malzemenin zarar görmesini ve sararmasını önlemek için enjeksiyon makinesinde son derece hassas bir sıcaklık kontrol sistemi bulunmalıdır. PC’nin sıcaklığa bağlı viskozite değişimlerine rağmen kararlı proses koşullarını korumak için silindir ve kalıp sıcaklıkları yüksek doğrulukla ayarlanabilmelidir.
3. Verimli Plastikleştirme Sistemi: PC’nin homojen biçimde erimesi ve kararlı akması için enjeksiyon makinelerinde verimli bir plastikleştirme sistemi bulunmalıdır. Bu sistemin performansı, erime kalitesini ve enjeksiyon hızını doğrudan etkiler.
4. Etkili Kurutma Ekipmanı: PC enjeksiyondan önce iyice kurutulmalıdır; bunun için genellikle 120-130°C’de 3-4 saat gerekir. Yeterli kurutmayı sağlamak amacıyla ekipman, kurutma parametrelerini gerçek zamanlı izleyip ayarlamalıdır.
Kalıp Tasarım Gereksinimleri
Kalıp tasarımı, PC preformlarının kalitesi üzerinde doğrudan bir etkiye sahiptir ve temel gereksinimler şunlardır:
1. Uygun Yolluk Sistemi: Malzemenin eşit dolmasını sağlamak ve basınç kaybını azaltmak için sıcak yolluk veya sıcak meme sistemleri kullanın. İyi bir yolluk sistemi enjeksiyon verimliliğini artırır ve ürün kusurlarını azaltır.
2. Yeterli Havalandırma Sistemi: Dolum sırasında boşlukta kalan gazlar yüzeyde kabarcık veya gümüş izi gibi kusurlar oluşturabilir. Havanın kalıp boşluklarından etkili biçimde atılmasını sağlayan iyi tasarlanmış bir havalandırma sistemi gerekir.
3. Verimli Soğutma Sistemi: PC yavaş soğuyup katılaştığı için ürünü eşit soğutarak deformasyonu ve iç gerilimi önleyen yüksek verimli bir soğutma sistemi gerekir. Tasarımda soğutma kanallarının yerleşimi ve soğutucu akışkanın debisi dikkate alınmalıdır.
4. Yüzey İşlemi: Ürün yüzeyinin pürüzsüzlüğünü artırmak ve yapışmayı önlemek için kalıp boşluğu ayna polisajı veya sert krom kaplama gerektirir. Yüzey işleminin kalitesi ürün görünümünü ve kalıp ömrünü doğrudan etkiler.
Enjeksiyon Kalıplama Proses Parametreleri
PC preformları için enjeksiyon kalıplama işlemi parametreleri ürün kalitesini önemli ölçüde etkiler ve aşağıdaki parametrelerin dikkatli bir şekilde ayarlanmasını gerektirir:
1. Enjeksiyon Sıcaklığı: Enjeksiyon sıcaklığı genellikle 270-320°C aralığında tutulur ve kalıp türü ile ürün kalınlığına göre ayarlanır. Yüksek sıcaklık akışı kolaylaştırır, ancak aşırı sıcaklık bozunmaya yol açabilir.
2. Kalıp Sıcaklığı: Kalıp sıcaklığı genellikle 80-120°C arasındadır. Bu değer pürüzsüz yüzey ve boyutsal kararlılık için önemlidir; daha yüksek sıcaklıklar iç gerilimleri de azaltarak ürün kalitesini iyileştirebilir.
3. Enjeksiyon Hızı: Ürünün boyutuna ve yapısına uygun hız seçilmelidir. Daha düşük hız iç gerilimi azaltıp kaliteyi artırabilir, ancak aşırı yavaş enjeksiyon düzensiz soğumaya; aşırı hızlı enjeksiyon ise kabarcık ve birleşme çizgilerine yol açabilir.
4. Tutma Basıncı ve Süresi: Ürünün kalınlığına ve hacmine uygun tutma basıncı ile süresi seçilmelidir. Genellikle enjeksiyon basıncının %50-70’i kadar tutma basıncı ve ürün kalınlığının iki ila üç katına karşılık gelen bir tutma süresi kullanılır. Doğru parametreler malzeme çekmesini telafi ederek çökme izlerini ve çarpılmayı önler.
5. Soğutma Süresi: Yeterli soğutma, ürünün tamamen katılaşıp kararlı hâle gelmesini sağlayarak deformasyonu ve çarpılmayı önler. Çok kısa süre deformasyona, çok uzun süre ise üretim veriminin düşmesine neden olabilir.
PC Preformlarının Enjekte Edilmesi için Pratik Çalışma Adımları
Malzeme Hazırlama

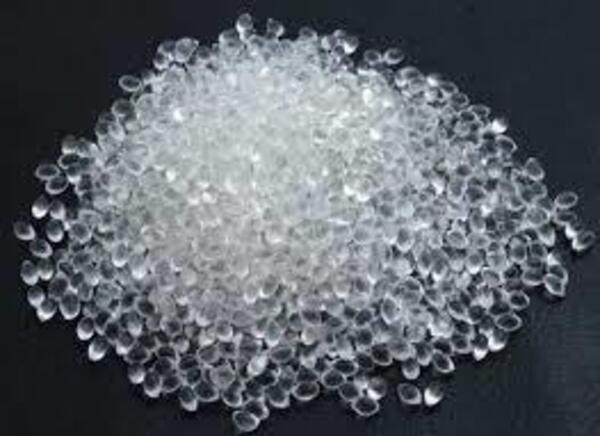

1. Hammadde Seçimi: Ürün kalitesini güvenceye almak için genellikle düşük uçucu madde içeriğine ve yüksek akışkanlığa sahip kaliteli PC reçinesi seçin. Hammadde seçimi hem ürün performansını hem de üretim sırasındaki kararlılığı etkiler.
2. Kurutma İşlemi: Nem PC’yi etkilediğinden kurutmayı dikkatle kontrol edin; malzemeyi genellikle 120-130°C’de 3-4 saat kurutarak nem oranını %0,02’nin altına indirin. Etkinliği doğrulamak için kurutma sırasında nem oranını düzenli olarak ölçün.
Ekipman Kurulumu
1. Enjeksiyon Makinesinin Temizlenmesi: Malzeme değişimlerinde yabancı maddelerin PC performansını etkilememesi için vida ve silindiri iyice temizleyin. Ekipmanın temizliğini güvenceye almak için özel temizlik araçları ve maddeleri kullanın.
2. Kalıp Montajı: Ürün tasarımına uygun kalıbı seçin, sağlam ve hassas biçimde monte edin, ardından gerektiği kadar ön ısıtma yapın. Enjeksiyon sırasında kalıbın hareket etmemesi ve doğru çalışması için eksiksiz hizalama ve güvenli sabitleme şarttır.
3. Parametre Ayarı: Malzeme özellikleri ve ürün şartlarına göre uygun kalıp sıcaklığı, enjeksiyon sıcaklığı, enjeksiyon basıncı ve hızı ile tutma basıncı ve süresini belirleyin. Ayarların uygun ve kararlı olduğunu doğrulamak için bunları tekrar tekrar ince ayarlamak gerekir.
Enjeksiyon Üretimi
1. Enjeksiyon ve Tutma: Kalıp boşluğunun malzemeyle eşit dolmasını sağlamak için enjeksiyon ve tutma işlemlerini belirtilen şekilde uygulayın. Tutma basıncı malzeme çekmesini de telafi eder. Proses kararlılığını sağlamak için enjeksiyon ve tutma boyunca parametreleri gerçek zamanlı izleyin.
2. Soğutma ve Çıkarma: Ürün tamamen soğuyup katılaştıktan sonra deformasyon veya hasar oluşturmamak için çıkarma mekanizmasıyla dikkatlice dışarı alın. Çıkarma hızı ve kuvveti kontrollü olmalıdır.
3. Kalite Kontrolü: Tasarım gereksinimlerini karşıladığını doğrulamak için ürünün görünümünü, boyutlarını, mekanik özelliklerini ve diğer niteliklerini denetleyin. Doğruluk için profesyonel ölçüm ekipmanı ve araçları kullanın.
Yaygın Sorunlar ve Çözümler
PC preform enjeksiyon sürecindeki yaygın sorunlar ve çözümler arasında şunlar yer alır:
1. Kabarcıklar ve Gümüş İzleri: Genellikle yüksek nemden veya aşırı enjeksiyon hızından kaynaklanan kabarcık ve gümüş izlerini gidermek için sıkı kurutma prosedürleri uygulayın ve enjeksiyon hızını düşürün. Kurutmanın etkili olduğunu doğrulamak için nemi düzenli aralıklarla ölçün.
2. Üründe Deformasyon ve Çarpılma: Bu sorun, kalıp sıcaklığının düzensiz olmasından veya soğutma süresinin yetersizliğinden kaynaklanabilir. Soğutma sistemini iyileştirin ve ürünü kalıpta daha uzun süre tutun. Sistem tasarımında soğutma kanallarının yerleşimi ile soğutucu akışkanın debisi dikkate alınmalıdır.
3. Yüzey Kusurları: Dalgalanma ve birleşme çizgileri gibi yüzey kusurları genellikle kararsız enjeksiyon basıncından veya hatalı kalıp tasarımından kaynaklanır. Enjeksiyon basıncının ince ayarlanması ve kalıp tasarımının iyileştirilmesi gerekir. Düşük yüzey kalitesi hem satışları hem de ürün işlevini olumsuz etkileyebilir.
4. Aşırı İç Gerilim: Plastik çok hızlı enjekte edilirse veya tutma süresi yetersiz kalırsa aşırı iç gerilim oluşabilir. Enjeksiyon hızını düşürüp tutma süresini artırın. Yüksek iç gerilimli parçalar kalıptan çıkarıldığında deforme olabilir veya kullanım sırasında ince çatlaklar geliştirebilir.
Sonuç
PC’nin malzeme özellikleri, enjeksiyon makinesi gereksinimleri, kalıp tasarımı, enjeksiyon kalıplama prosesi ve çalışma adımları kapsamlı biçimde incelendiğinde, enjeksiyon makinelerinin belirli ekipman ve proses koşulları altında PC preform üretebildiği sonucuna varılır. PC preform kalitesini sağlamanın anahtarı; uygun makine seçimi ve ayarı, optimize edilmiş kalıp tasarımı ve enjeksiyon kalıplama parametrelerinin sıkı denetimidir. Bu makale, PC preform üreten işletmelere ve teknisyenlere uygulamadaki üretim sorunlarını çözme, verimliliği ve ürün kalitesini artırma konusunda yararlı bir kaynak sunmayı amaçlamaktadır.
