Enjeksiyon kalıpları günümüzde otomotiv, ev ürünleri, elektronik, tıbbi ürünler ve diğer endüstriler başta olmak üzere imalat endüstrilerinde kullanılan en önemli araçlardan biridir. Ana yolluk tasarımı, plastik malzemenin akışını, enjeksiyon hızını, kalıplama döngü süresini ve son ürünün kalitesini etkileyen bir diğer önemli enjeksiyon kalıbı tasarım özelliğidir. Bu makale aynı zamanda enjeksiyon kalıplarının ana yolluk tasarımını ve temel noktalarını tanıtacak ve okuyuculara ayrıntıları ve pratik tasarım referansını sunacaktır.

Enjeksiyon Kalıp Ana Kanalının Temel Kavramı Nedir?

Enjeksiyon kalıplamadaki ana kanal, plastik malzemenin kalıba aktığı birincil geçittir. Boşlukların doldurulmasını optimize ederek düzgün bir akış sağlamak üzere tasarlanmıştır. Boyutu, şekli ve yerleşimi, tutarlı parça kalitesi elde etmek ve kusurları en aza indirmek için çok önemlidir.

Ana yolluk, enjeksiyon kalıplarında, enjekte edilen erimiş plastik malzemenin enjeksiyon makinesi nozülünden kalıp boşluğuna beslendiği yolu şekillendiren bir başka bileşendir. Bir ana caddeye benzer şekilde çalışır, böylece enjeksiyon makinesinden gelen erimiş plastiğin kalıp boşluklarına sorunsuz bir şekilde ulaşmasını sağlar. Ana yolluk tasarımı, enjeksiyon kalıplı ürünün kalitesini, sürecin verimliliğini ve kalıbın ömrünü belirlemede hayati bir rol oynar.

Enjeksiyon kalıplamadaki ana kanal, yolluk sistemini yolluk sistemine bağlayarak erimiş plastiği kalıp boşluğuna yönlendirir. İyi tasarlanmış bir ana kanal, düzgün malzeme akışı sağlayarak kısa atışlar veya parlama gibi kusurları önler. Temel ilkeler arasında optimum çap, yumuşak geçişler ve tutarlı malzeme akışını ve sıcaklığını korumak için uygun ısıtma yer alır.

Yumuşak Akış: Hızlı akan erimiş plastik, ana yollukta neden olabileceği ani akış değişiklikleri veya tıkalı alanlar olmaksızın düzgün ve tutarlı olmalıdır. Bu, iç duvarları düzlem haline getirerek ve bir alandan diğerine geçiş için belirli kavisli yüzeyler kullanarak yapılabilir.

Minimum Basınç Kaybı: Malzemenin boşluklara verimli bir şekilde enjekte edilmesi için, ana yolluk tasarımı ideal enjeksiyon basıncına izin verecek şekilde kayıpları azaltmalıdır. Basınç kaybı doğrudan akış direnci ve sürtünmeye bağlıdır, bu nedenle birincil orifisin tasarımı çok önemlidir.

Isı Dengesi: Tasarımda dikkate alınması gereken bir diğer faktör de malzemenin çok soğuk veya tam tersine çok sıcak olduğu durumları önlemek için plastik akış sürecinde meydana gelen ısı kaybıdır. Isı yönetimine yönelik bazı önlemler arasında soğutma teknolojisi ve sıcak yolluk geometrileri yer alır.

Üretim Kolaylığı: Pratik nedenlerden dolayı, kalıp yapımı ve bakım maliyetini en aza indirmek için ana yolluk kesit şekli ve boyutu düşük maliyetli üretim ve onarıma uygun olmalıdır. Bu, kullanılacak uygun işleme yöntemlerinin seçilmesini ve aynı zamanda kalıpların oluşturulmasında kullanılacak malzemelerin dikkate alınmasını gerektirir.

Ana Akış Kanallarının Türleri ve Seçenekleri Nelerdir?

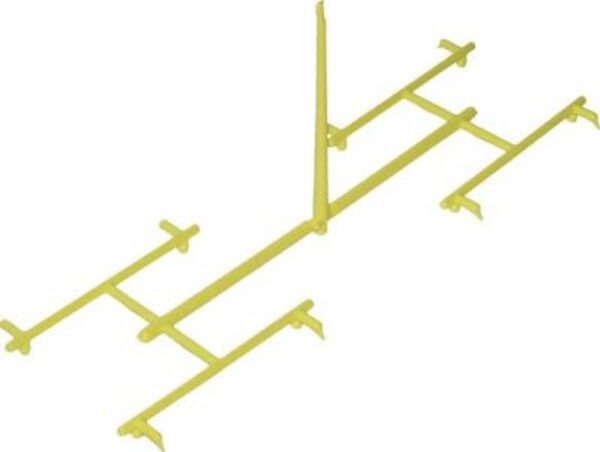

Ana akış kanalları, erimiş plastiğin kalıba yönlendirilmesinde çok önemlidir. En yaygın tipler, soğuk yolluklar, sıcak yolluklar ve valf kapısı sistemleri dahil olmak üzere yolluk sistemleridir. Her sistem daha az atık, iyileştirilmiş döngü süresi ve daha iyi parça tutarlılığı gibi avantajlar sunar. Seçim, üretim hacmine ve parça karmaşıklığına bağlıdır.

Ana yolluk tipleri öncelikle dairesel ve trapezoidal yollukları içerir. Farklı tiplerin farklı özellikleri ve uygulama aralıkları vardır.

Dairesel Ana Yolluk

Özellikleri: Enine kesite gelince, boru daireseldir ve yüksek akışlı plastiklerin taşınması için en uygun düşük akış direncine sahiptir.

Avantajlar: İşlenmesi kolaydır, düzgün akış ve basınç kaybına sahiptir.

Dezavantajlar: Düşük akışlı veya yüksek viskoziteli plastik sıvılar için durgunluk veya hatta soğuk sümüklüböcek durumuna kolayca geçin.

Trapezoidal Ana Yolluk

Özellikleri: Basitleştirilmiş kesit, düşük akışlı veya yüksek viskoziteli plastiklerin yönlendirilmesine izin veren daha büyük kesit alanına sahip trapezoiddir.

Avantajlar: Düşük akış direnci ve büyük hacimlerin enjekte edilmesi gerektiğinde kullanışlıdır.

Dezavantajlar: İşlenebilme açısından daha serttir ve ayrıca kullanımda sık sık kalıp değiştirir.

Ana Kanal Tasarım Adımları Nelerdir?

Ana kanal tasarım adımları arasında doğru kapı konumunun hesaplanması, doğru malzeme akış yolunun seçilmesi ve uygun havalandırmanın sağlanması yer alır. Bu adımlar düzgün dolum elde edilmesine, döngü süresinin azaltılmasına ve parça kalitesinin iyileştirilmesine yardımcı olur. Verimli tasarım israfı en aza indirir ve üretim maliyetlerini düşürür.

Ana Yolluk Konumunu Belirleme

Konum, boşluk düzeni, besleme yöntemi ve enjeksiyon makinesi nozulunun konumuna göre belirlenmelidir.

Genel olarak, her bir boşluğun dolumunu dengelemek için ana yolluk kalıbın merkezine yerleştirilmelidir.

Ana Yolluk Tipini Seçin

Plastiğin akışkanlığına, viskozitesine ve enjeksiyon hacmine göre uygun tipi seçin.

Ana Yolluk Boyutunu Belirleyin

Çap veya genişlik, plastiğin akış özelliklerine ve enjeksiyon basıncına göre belirlenmelidir. Yüksek akışlı plastikler daha küçük çaplar kullanabilirken, düşük akışlı veya yüksek viskoziteli plastikler daha büyük çaplar gerektirir.

Tasarım Ana Yolluk Şekli

Akış direncini ve basınç kaybını azaltmak için keskin açılardan ve ani çap değişikliklerinden kaçının.

Dairesel yolluklar için kesit dairesel veya daireye yakın olmalıdır; trapezoidal yolluklar için kesit ikizkenar trapezoidal veya ikize yakın olmalıdır.

Ana Yolluk ile Nozulu Bağlayın

Giriş, erimiş plastiğin düzgün girişini sağlamak için enjeksiyon makinesi nozuluyla eşleşmelidir.

Giriş, keskin kenarlardan ve ani çap değişikliklerinden kaçınmak için yumuşak geçişlerle tasarlanmalıdır.

Ana Akış Kanalı Tasarımı Nasıl Optimize Edilir?

Ana akış kanalı tasarımının optimize edilmesi, verimli malzeme dağılımı sağlayarak döngü sürelerini azaltır ve kusurları en aza indirir. Temel teknikler arasında akış yollarının dengelenmesi, tutarlı basıncın korunması ve malzeme bozulmasını önlemek için keskin dönüşlerin azaltılması yer alır. Doğru tasarım parça tutarlılığını artırabilir ve israfı azaltabilir.

Uygulamada, ana yolluk tasarımının optimize edilmesi, birden fazla faktörün dikkate alınmasını gerektiren karmaşık bir süreçtir. İşte bazı yaygın optimizasyon yöntemleri:

Akış Dengesi

Her boşluğun eşit şekilde dolduğundan emin olmak için, ana yolluk uzunluğunu ve kesit boyutunu ayarlayın.

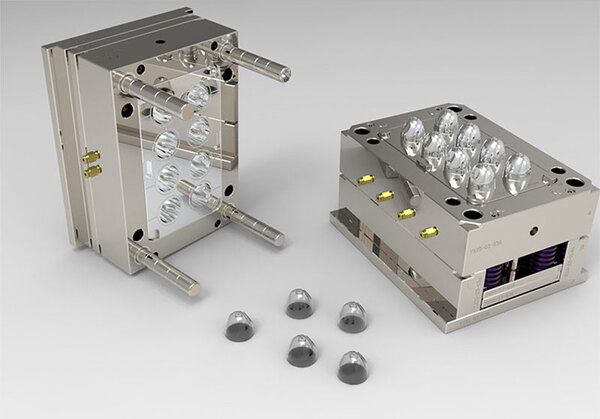

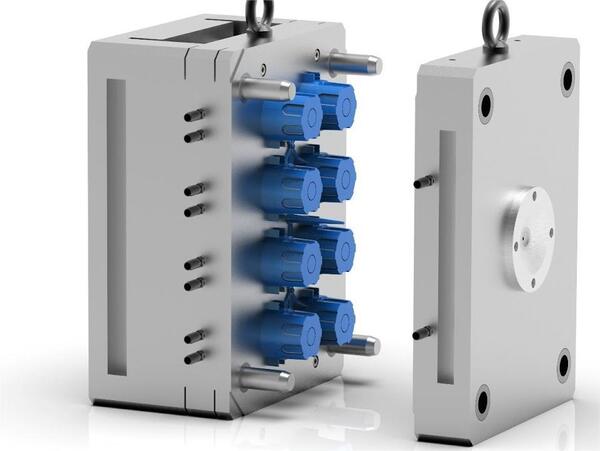

Örneğin, çok gözlü kalıplarda, ana yolluk her gözle aynı mesafede olduğundan emin olmak için simetrik bir düzen kullanabilirsiniz, böylece eşit şekilde dolarlar.

Sıcak Yolluk Tasarımı

Sıcak yolluk sistemleri plastiği erimiş halde tutar, böylece soğuk sümüklü böcekler oluşmaz, bu da kalıplama sürecini daha verimli hale getirir ve parçaların kalitesini artırır.

Sıcak yolluk sistemleri genellikle ısıtıcılara, sıcaklık sensörlerine ve sıcaklığı çok hassas bir şekilde kontrol etmenizi sağlayan kontrollere sahiptir, böylece plastik eşit şekilde dolar.

Soğutma Tasarımı

Kullandığınız plastiğe ve kalıbın nasıl soğutulması gerektiğine bağlı olarak ana yolluk etrafında soğutma kanalları tasarlayın. İyi bir soğutma tasarımı, üretiminizi daha verimli hale getirir ve her bir parçayı yapmak için gereken süreyi azaltır.

Örneğin, ısıyı plastikten hızlı bir şekilde almak ve ne kadar hızlı soğuduğunu kontrol etmek için ana yolluk etrafına su veya başka bir soğutma ortamı kullanan soğutma kanalları koyabilirsiniz.

Bilgisayar Simülasyonu

Günümüzde insanlar kendilerine yardımcı olması için bilgisayar simülasyonu kullanıyorlar. enjeksiyon kalıpları tasarımı. Plastiğin nasıl akacağını simüle edebilir ve kalıp yapmadan önce sorunları bulup düzeltebilirsiniz.

Bilgisayar simülasyonu plastiğin akmadığı yerleri bulmanıza yardımcı olur, nerede

Ana Kanal Tasarımında Sık Karşılaşılan Sorunlar ve Çözümleri Nelerdir?

Ana kanal tasarımındaki yaygın sorunlar arasında düzensiz dolum, malzeme bozulması ve düşük parça kalitesi yer alır. Çözümler, tutarlı ve dengeli akış sağlamak için akış kanallarını optimize etmeyi, eriyik sıcaklığını kontrol etmeyi ve kapı yerleşimlerini ayarlamayı içerir. Doğru tasarım, özellikle yüksek hacimli üretimde hataları en aza indirebilir ve döngü sürelerini iyileştirebilir.

Dengesiz Akış

Fenomen: Çok gözlü kalıplar, boşlukta eşit olmayan bir dolum süresi sunar ve bu nedenle farklı ürün kalitesi üretir.

Çözüm: Ana yolluk uzunluğunu ve kesit alanını optimize edin; sıcak yolluk sistemi ile soğuk slug'a adapte olun.

Örnek Olay İncelemesi: Bir elektronik ürün muhafazası üretmek için kullanılan kalıpta da dolgu dengesizliği yaşanmıştır. Uygulanan başlıca değişiklikler, ana yolluk uzunluğunun ve kesit alanının değiştirilmesini içeriyordu ve bu da homojen bir dolgu elde edilmesine yardımcı oldu.

Yüksek Basınç Kaybı

Fenomen: Plastik deformasyonun sabit durum/kararlı fazı sırasında büyük basınç kaybı - boşluğun istenen derecede dolmaması veya zamanı geldiğinde dolum için yetersiz basınç.

Çözüm: Çap ve açıların büyük ölçüde değiştiği alanlardan kaçınmak için ana yolluk profilini düzleştirin; akış karşıtlığını azaltmak için ana yolluk kesitini artırın.

Örnek Olay İncelemesi: Bir otomotiv parçası kalıbının ilk aşamada yüksek basınç kaybına sahip olduğu tespit edildi. Bu, esas olarak ana yolluk şeklinin optimizasyonu ve yolluk ana gövde çapının artırılmasıyla elde edildi.

Isı Kaybı

Fenomen: Erimiş plastik yollukta çok hızlı soğur ve bu nedenle akışı ve dolguyu azaltır.

Çözüm: Plastiğin erimiş halde kalmasını sağlamak için bir sıcak yolluk sistemi kullanın; soğutma hızının kapsamını kontrol etmek için uygun kanallara sahip olarak parçayı soğutun.

Örnek Olay İncelemesi: Örneğin, küflü bir ev aletinin muhafazası, sıcak yolluk sistemindeki bir yenilik sayesinde ısı kaybı seviyelerini azaltmada ve ürünün kalitesini artırmada etkili olmuştur.

Ana Yolluk Tıkanıklığı

Fenomen: Yollukta malzeme durgunluğu veya soğuk tıkanmalar, tıkanmalara neden olur ve enjeksiyon işlemini kesintiye uğratır.

Çözüm: Birikmeyi önlemek için ana kanalı düzenli olarak temizleyin; durgunluk noktalarını ve ölü bölgeleri azaltmak için kanal şeklini optimize edin.

Örnek Olay İncelemesi: Bir tıbbi cihaz kalıbı, düzenli olarak temizleyerek ve yolluk şeklini optimize ederek ana yolluk tıkanmasını önledi.

Yolluk Tasarımına Bazı Örnekler Nelerdir?

Yolluk tasarımı, erimiş plastiğin enjeksiyon kalıplama makinesinden kalıp boşluğuna akmasını sağlayan kanalı ifade eder. Yaygın örnekler arasında, her biri benzersiz uygulamalara sahip olan doğrudan yolluk, fan yolluk ve sıcak yolluk yer alır. Etkili yolluk tasarımı malzeme israfını en aza indirir, döngü süresini azaltır ve malzemenin kalıp boyunca eşit dağılımını sağlar.

Burada, optimum ana yolluk tasarımı için belirli tasarım adımlarını ve yöntemlerini gösteren tipik bir ana yolluk tasarım örneği yer almaktadır.

Tasarım Arka Planı

Ürün Tipi: Elektronik ürün muhafazası

Plastik Türü: ABS

Kalıp Tipi: Çok gözlü kalıp

Tasarım Adımları

Ana Yolluk Konumunu Belirleyin: Gövde boyutlarına ve boşluk düzenine göre kalıptaki merkezi konumu seçin.

Ana Yolluk Tipini Seçin: ABS plastiğin orta akışkanlığını göz önünde bulundurarak dairesel bir ana yolluk seçin.

Ana Yolluk Boyutunu Belirleyin: Plastik akış özellikleri ve enjeksiyon basıncına göre çapı 8mm olarak belirleyin.

Ana Yolluk Şeklini Tasarlayın: Kesiti, giriş ve çıkışta yumuşak geçişlerle dairesel olacak şekilde tasarlayın.

Ana Yolluk ile Memeyi Bağlayın: Ana yolluk girişinin enjeksiyon makinesi memesiyle yumuşak geçişlerle eşleştiğinden emin olun.

Optimizasyon

Akış Dengesi: Boşlukların aynı anda doldurulmasını sağlamak için uzunluğu ve kesit boyutunu ayarlayın.

Sıcak Yolluk Tasarımı: ABS plastiğin erimiş halini korumak için bir sıcak yolluk sistemi kullanın ve soğuk sümüklü böcek oluşumunu azaltın.

Soğutma Tasarımı: Soğutma hızını kontrol etmek ve üretim verimliliğini artırmak için ana yolluk etrafında uygun soğutma kanalları tasarlayın.

Simülasyon ve Doğrulama

Bilgisayar Simülasyonu kullanın: Olası sorunları tahmin etmek ve tasarımı optimize etmek için akış analizi yapın.

Enjeksiyon Denemeleri Gerçekleştirin: Üretim gereksinimlerini karşıladığından emin olmak için tasarımı gerçek enjeksiyon denemeleriyle doğrulayın.

Ana Kanal Tasarımı için İleri Teknolojiler Nelerdir?

Gelişmiş ana kanal tasarımları, enjeksiyon kalıplama verimliliğini artırmak için optimize edilmiş akış yolları, yolluk sistemleri ve soğutma kanalları gibi teknolojileri kullanır. Eşit malzeme dağılımı ve sıcaklık kontrolü sağlayarak hataları en aza indirir ve israfı azaltırlar. Temel faydaları arasında daha hızlı döngü süreleri, daha yüksek kaliteli parçalar ve enerji tasarrufu yer alır.

Enjeksiyon kalıplama teknolojisinin ilerlemesiyle birlikte ana yolluk tasarımı da gelişmektedir. İşte ana yolluk tasarımındaki bazı ileri teknolojiler ve trendler.

CAE (Bilgisayar Destekli Mühendislik) Teknolojisi

Enjeksiyon kalıbı tasarımında CAE teknolojisi yoğun olarak kullanılmaktadır. Bu, büzülme, soğutma ve erimiş plastik akışı dahil olmak üzere çeşitli süreçlerin simülasyonuna ve analizine olanak tanır. Ana yolluk tasarımını CAE teknolojisi ile optimize ederek, deneme yanılma ile ilişkili maliyetler azaltılabilir.

3D Baskı Teknolojisi

3D baskı kullanımı, kalıp oluşturmak için yeni yollar açar. Karmaşık ana yolluk kalıplarını hızlı bir şekilde üretmek mümkün hale gelir ve süreci genel olarak daha esnek ve verimli hale getirir.

Uyarlanabilir Ana Yolluk Tasarımı

Uyarlanabilir tasarım akıllıdır, ana kızağı ayarlamak ve iyileştirmek için sürekli olarak gerçek zamanlı üretim bilgilerini kullanır - yine stabilite kazanımlarının yanı sıra verimlilik de göz önünde bulundurulur.

Mikro Enjeksiyon Kalıplama Teknolojisi

Elektronik ve tıbbi alanlarda yaygın olarak kullanılan mikro enjeksiyon kalıplama, ana yolluk tasarımında yüksek hassasiyet ve doğruluk gerektirir. Hassas işleme ve kontrol teknolojileri sayesinde, mikro enjeksiyon kalıpları için verimli tasarım elde edilebilir.

Ana Akım Kanal Tasarımının Bazı Pratik Uygulama Örnekleri Nelerdir?

Ana akım kanal tasarımı, malzeme akış verimliliğini artırmak ve tutarlı ürün kalitesi sağlamak için gereklidir. Otomotiv, tüketim malları ve elektronik üretimi gibi sektörlerde yaygın olarak kullanılmaktadır. Temel avantajları arasında enerji tüketiminin azaltılması, verimliliğin artırılması ve işletme maliyetlerinin en aza indirilmesi yer alır.

Pratik uygulama vakaları, ana yolluk tasarımının özel işlemlerinin ve etkilerinin daha iyi anlaşılmasına yardımcı olur.

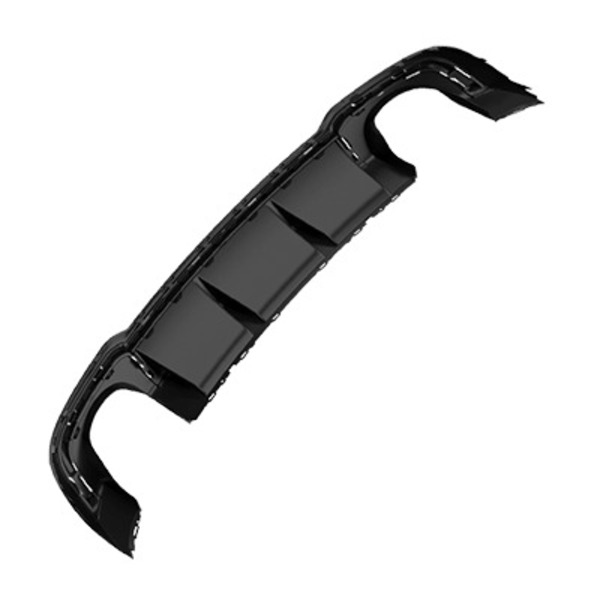

Vaka 1: Otomotiv Tampon Kalıbı Ana Yolluk Tasarımı

Arka plan: Otomotiv tamponlarının ana taşıyıcısı, yüksek tasarım standartları gerektiren çok büyük ve yapısal niteliktedir.

Tasarım Planı: Zorla besleme için geniş ve karmaşık paralel akışlı plenum ana yolluk tasarımı kullanın; kesit kayıplarını ve toplam uzunluğu en aza indirin; polimer eriyiğini tutmak için bir sıcak yolluk sistemi önceden ayarlayın.

Etki: Verimli yerleşim tasarımları sayesinde artan üretim performansı ve azalan ürün kaybı oranı.

Vaka 2: Cep Telefonu Muhafaza Kalıbı Ana Yolluk Tasarımı

Arka plan: Cep telefonu muhafazalarının boyutu küçüktür ve ana koşucusu daha yüksek doğruluğa ihtiyaç duyar, bu nedenle çok doğru olmaları gerekir.

Tasarım Planı: Düzgün akış için her zaman tek bir ana dairesel yolluk besleme dairesi modeli kullanın; boyut ve şekil analizi için CAE Simülasyon Yazılımını kullanın.

Etki: Ürünlere duyulan ihtiyacın gerektirdiği yüksek hassasiyet ve kalite standartları ile verimli çıktılar sağlanmıştır.

Vaka 3: Tıbbi Şırınga Kalıbı Ana Yolluk Tasarımı

Arka plan: Tıbbi şırıngalar ilaç vermek için kullanılır ve bu nedenle yüksek hijyen standartlarına sahip olmalıdır Ayrıca, tıbbi şırınganın tasarımı ve kullanılan malzeme seçimi katı standartları karşılamalıdır.

Tasarım Planı: Malzeme birikme olasılığını azaltmak için kalıbı ölü köşeli olarak tasarlamayın; daha uzun ömürlü olmalarını sağlamak için korozyona dayanıklı malzemeler kullanın; kalıbın temiz kalmasını sağlamak için sık sık temizleyin ve bakımını iyi yapın.

Etki: Bu, ürünün temizliğinin korunmasına ve tıbbi gereksinimler için maliyetli olan hassasiyetin elde edilmesine yardımcı oldu.

Sonuç

Enjeksiyon kalıplarında ana yolluk için tasarım, enjeksiyon kalıplı ürünlerin üretiminde en önemli unsurlardan biridir çünkü aşağıda gösterildiği gibi kalıplama sürecindeki zorlukların çoğunu belirtir. Bu nedenle, akış dağılımı için rasyonel tasarımın kullanılması ve akış hızlarının ve akış alanının optimizasyonu ile basınç kayıpları en aza indirilebilir, ısı kayıpları en aza indirilebilir ve enjeksiyon işleminin iyileştirilmesi ve güvenilirliği sağlanabilir.

Bu makalede, ana yolluk tasarımının ilkelerine giriş, tip seçimi, tasarım adımları, optimizasyon yaklaşımları, ana sorunlar ve çözümler ve tasarım deneyimi gibi çeşitli bölümler sunulmaktadır. Ayrıca, genel enjeksiyon kalıbı tasarımı ve üretimi için optimum verimlilik ve doğru çözüm sağlamak amacıyla yeni teknolojiler ve ana yolluk tasarımının yeni eğilimi de sunulmaktadır.

Gelecekte teknolojinin gelişmesiyle birlikte, enjeksiyon kalıbının ana yolluk tasarımı daha akıllı ve daha hassas olacak, enjeksiyon kalıbının mühendisliği ve üretimi için daha verimli ve doğru çözümler sunacaktır. Bu makalenin, gelişmiş ve yetkin enjeksiyon üretimi elde etmek için faydalı referanslar ve tartışmalar sağlayabileceğine inanıyoruz.
