Giriş

Enjeksiyon kalıplama, enjeksiyon kalıplı parçanın seri üretimi için kullanılan oldukça yaygın bir üretim sürecidir. Erimiş plastiğin bir kalıp boşluğuna enjekte edilmesini, soğumasına ve katılaşmasına izin verilmesini ve ardından bitmiş parçanın çıkarılmasını içerir. Enjeksiyon kalıplama sürecinin başarısı büyük ölçüde etkili tasarım ilkelerine dayanır.

Tasarım, nihai ürünün kalitesini, işlevselliğini ve üretilebilirliğini doğrudan etkilediği için enjeksiyon kalıplamada kritik bir rol oynar. Üreticiler, tasarım unsurlarını dikkatle değerlendirerek enjeksiyon kalıplama sürecini optimize edebilir ve istenen özellikleri karşılayan yüksek kaliteli parçaların üretilmesini sağlayabilir.

İlerleyen bölümlerde, aşağıdaki temel hususları ve ilkeleri inceleyeceğiz plasti̇k enjeksi̇yon kaliplama tasarimi. Bu temelleri anlamak, başarılı enjeksiyon kalıplama süreçleri geliştirmek ve tutarlı, güvenilir ve uygun maliyetli üretim elde etmek için çok önemlidir.

II. Enjeksiyon Kalıplamanın Temelleri

A. Enjeksiyon kalıplamanın tanımı ve temel unsurları

Enjeksiyon kalıplama, aşağıdakileri içeren bir üretim sürecidir plasti̇k parça üreti̇mi̇ Erimiş plastik malzemenin bir kalıp boşluğuna enjekte edilmesiyle. Erimiş plastik daha sonra soğutulur ve istenen şekli oluşturmak için katılaştırılır. Plastik enjeksiyon kalıplamanın temel unsurları şunlardır:

1.Kalıp:

Kalıp, nihai parçanın şeklini tanımlayan boşluk ve çekirdek olmak üzere iki yarıdan oluşan özel tasarlanmış bir araçtır. Parçaların üretiminde doğruluk ve tutarlılık sağlamak için hassas bir şekilde işlenir.

2. Enjeksiyon Ünitesi:

Enjeksiyon ünitesi plastik malzemenin eritilmesinden ve yüksek basınç altında kalıp boşluğuna enjekte edilmesinden sorumludur. Plastik peletlerin beslendiği bir hazne, bir ısıtma varili ve erimiş plastiği ileri doğru hareket ettiren bir pistonlu vidadan oluşur.

3. Sıkıştırma Ünitesi:

Sıkıştırma ünitesi, enjeksiyon işlemi sırasında kalıbın iki yarısını bir arada tutar. Kalıbın kapalı kalmasını sağlar ve erimiş plastiği boşlukta güvenli bir şekilde tutar.

B. Enjeksiyon kalıplama sürecine genel bakış

Enjeksiyon kalıplama süreci tipik olarak şu adımları izler:

1.Kalıp Hazırlama:

Kalıp, düzgün parça çıkışını sağlamak ve kusurları önlemek için yüzeyleri temizlenerek ve yağlanarak hazırlanır.

2. Malzeme Yükleme:

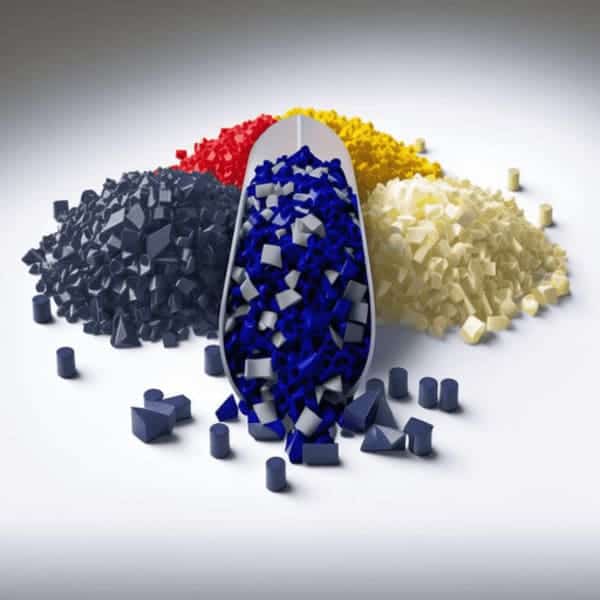

Özelliklerine ve parçanın gereksinimlerine göre seçilen plastik reçine peletleri, enjeksiyon ünitesinin haznesine beslenir.

3. Eritme ve Enjeksiyon:

Plastik peletler ısıtma varilinden geçerken kademeli olarak eritilir ve homojenleştirilir. Erimiş plastik daha sonra yüksek basınç altında kalıp boşluğuna enjekte edilerek tamamen doldurulur.

4. Soğutma ve Katılaşma:

Kalıbın içindeki erimiş plastik soğur ve katılaşarak boşluğun şeklini alır. Soğutma süresi malzeme özellikleri ve parça geometrisi tarafından belirlenir.

5. Kalıp Açma ve Fırlatma:

Parça katılaştıktan sonra kalıp açılır ve itici pimler veya plakalar parçayı kalıptan dışarı iter. Parça daha sonra toplanır ve daha sonraki işlemler veya montaj için hazırlanır.

C. Enjeksiyon kalıplama tasarımında malzeme seçiminin rolü

Malzeme seçimi, aşağıdakilerin çok önemli bir yönüdür plasti̇k enjeksi̇yon kaliplama tasarimi. Plastik malzeme seçimi, istenen parça özellikleri, işlevsel gereksinimler ve çevresel hususlar gibi faktörlere bağlıdır. Farklı malzemeler mukavemet, esneklik, ısı direnci ve estetik dahil olmak üzere çeşitli özellikler sunar.

Malzemenin eriyik akış özellikleri ve kalıp yüzeyi ile uyumluluğu da plastik enjeksiyon kalıplama sürecini etkiler. Doğru malzeme seçimi optimum parça kalitesi sağlar, eğilme veya çökme izleri gibi kusur riskini azaltır ve verimli kalıplama döngülerini kolaylaştırır.

Erime sırasındaki malzeme davranışı, soğutma oranları ve büzülme özellikleri gibi faktörlerin göz önünde bulundurulması, tasarımcıların seçilen malzemeye uygun parça tasarımları oluşturmasına yardımcı olur. Başarılı plastik enjeksiyon kalıplama süreçleri sağlamak için malzeme tedarikçileriyle işbirliği yapmak ve kapsamlı malzeme testleri gerçekleştirmek çok önemlidir.

Tasarımcılar, temel unsurları, sürece genel bakış ve malzeme seçiminin önemi de dahil olmak üzere enjeksiyon kalıplamanın temellerini anlayarak, aşağıdakilerin tasarımı ve üretimi için sağlam bir temel oluşturabilirler yüksek kaliteli enjeksiyon kalıplı parça.

III. Enjeksiyon Kalıplama Süreci için Tasarım Kılavuzları

A. Parça tasarımında tek tip duvar kalınlığının korunması

Enjeksiyon kalıplamada önemli tasarım hususlarından biri, parça boyunca eşit duvar kalınlığını korumaktır. Tek tip duvar kalınlığı, tutarlı soğutma ve malzeme akışı sağlayarak daha yüksek kalitede bitmiş ürün elde edilmesini sağlar. İşte izlenecek bazı yönergeler:

Kalın kesitlerden kaçının:

Aşırı kalınlık daha uzun soğutma sürelerine, çökme izlerine ve düzensiz büzülmeye neden olabilir. Duvar kalınlığının mümkün olduğunca eşit tutulması tavsiye edilir.

Daha fazla güç için nervür kullanın:

Duvar kalınlığını artırmak yerine, yapısal destek sağlamak için tasarıma nervürleri dahil edin. Nervürler gerilimi dağıtır ve homojenlikten ödün vermeden parça mukavemetini artırır.

Kademeli geçişler:

Farklı et kalınlıkları arasında geçiş yaparken, akış kısıtlamalarını ve olası kusurları önlemek için yumuşak ve kademeli bir geçiş sağlayın.

B. Kapı konumlarının doğru yerleştirilmesi

Kapı konumları, erimiş plastiğin kalıp boşluğuna nasıl gireceğini belirlediğinden enjeksiyon kalıplama tasarımında kritik öneme sahiptir. Doğru kapı yerleşimi düzgün dolumu kolaylaştırır, parça kusurlarını en aza indirir ve uygun malzeme akışını sağlar. Aşağıdaki yönergeleri göz önünde bulundurun:

Optimum geçit tiplerini seçin:

Yaygın geçit tipleri arasında kenar geçitleri, sıcak uç geçitleri ve tünel geçitleri bulunur. Seçim, parça geometrisi, malzeme özellikleri ve estetik gereksinimler gibi faktörlere bağlıdır.

Kapı konumu ve parça geometrisi:

Kapıları, malzeme akışının eşit dağılımına, kalın kesitlerden ince kesitlere dolum yapılmasına ve sıkışan havanın önlenmesine olanak tanıyan konumlara yerleştirin.

Geçit kalıntılarını en aza indirin:

Kapıları, özellikle kritik yüzeylerde olmak üzere, bitmiş parça üzerinde görünür kapı izlerini en aza indirecek şekilde konumlandırın.

C. Kolay fırlatma için çekim açılarının dahil edilmesi

Çekme açıları, parçanın kalıptan kolayca çıkarılmasını kolaylaştırmak için parçanın dikey yüzeylerine yerleştirilmiş konik açılardır. Parçanın kalıba yapışmasını önler ve çıkarma sırasında hasar riskini en aza indirir. Çekim açılarını dahil etmek için bu yönergeleri izleyin:

Önerilen çekim açıları:

Genel olarak, çoğu parça için 1-2 derecelik bir çekim açısı yeterlidir. Ancak, karmaşık veya dokulu yüzeyler daha büyük çekim açıları gerektirebilir.

Parça geometrisini göz önünde bulundurun:

Parça geometrisini değerlendirin ve parçanın işlevselliğini veya estetiğini etkilemeyecekleri alanlara taslak açıları dahil edin.

Taslak açısı tutarlılığı:

Düzgün fırlatmayı sağlamak ve alt kesimleri önlemek için parça boyunca tutarlı çekim açılarını koruyun.

D. Kalıp hizalama için ayırma çizgilerinin dikkate alınması

Kalıbın iki yarıya ayrıldığı ayırma çizgileri aşağıdaki durumlarda çok önemlidir enjeksiyon kalıplama tasarımı. Ayırma çizgilerinin doğru şekilde dikkate alınması kalıbın düzgün hizalanmasını sağlar ve uyumsuz yüzeyleri önler. İşte bazı yönergeler:

Hizalama kolaylığı için tasarım:

Hizalama pimleri veya kama yuvaları gibi kalıp yarımlarının hizalanmasına yardımcı olan özellikler ekleyin.

Kozmetik etkiyi en aza indirin:

Ayırma çizgilerini, bitmiş parça üzerinde görünürlüklerini en aza indirecek alanlara yerleştirin.

Ayırma çizgileri üzerinde kritik parça özelliklerinden kaçının:

Kritik özelliklere sahip parçalar, işlevselliği veya estetiği etkileyebileceğinden, bu alanlarla kesişen ayırma çizgilerinden kaçınacak şekilde tasarlanmalıdır.

Enjeksiyon kalıplama için bu tasarım yönergelerini takip ederek, tasarımcılar parçaların kalıplanabilirliğini, üretilebilirliğini ve işlevselliğini optimize edebilirler. Düzgün duvar kalınlığı, kapı yerleşimi, çekim açıları ve ayırma çizgilerinin dikkate alınması, verimli enjeksiyon kalıplama döngüsüne katkıda bulunacak ve yüksek kaliteli enjeksiyon kalıplı parçalar.

IV. Enjeksiyon Kalıplama Tasarımının Temel Unsurları

A. Malzeme seçimi ve süreç üzerindeki etkisi

Malzeme seçimi, enjeksiyon kalıplama tasarımında hayati bir rol oynar ve genel süreç üzerinde önemli bir etkiye sahiptir. Plastik malzeme seçimi, bitmiş parçanın istenen özelliklerine ve uygulamanın gereksinimlerine bağlıdır. Aşağıdaki faktörleri göz önünde bulundurun:

Malzeme özellikleri:

Farklı plastikler mukavemet, esneklik, ısı direnci, kimyasal direnç ve görünüm gibi farklı özellikler sunar. Parçanın işlevselliği ve estetiği ile ilgili gereksinimleri en iyi karşılayan malzemeyi seçin.

Kalıplama sırasında malzeme davranışı:

Her plastik malzeme benzersiz akış ve soğutma özelliklerine sahiptir. Kalıplama sürecini optimize etmek için eriyik akış hızı, viskozite, büzülme ve çarpılma davranışını göz önünde bulundurun.

Kalıp ile uyumluluk: Seçilen malzemenin kalıp malzemesi ve yüzey kaplaması ile uyumlu olduğundan emin olun. Bazı plastikler, istenen parça kalitesini elde etmek için özel kalıp işlemleri veya kaplamalar gerektirebilir.

B. Parçanın kendisi için tasarım hususları

Parçanın kendisinin tasarlanması, enjeksiyon kalıplama tasarımının kritik bir unsurudur. İşte parça tasarımını optimize etmek için dikkate alınması gereken temel hususlar:

Duvar kalınlığı:

Tutarlı soğutma sağlamak ve çukur izleri ve eğrilme gibi kusurları en aza indirmek için parça boyunca eşit duvar kalınlığını koruyun.

Dolgular ve radyüsler: Gerilim yoğunlaşmasını azaltmak ve parça arızasını önlemek için keskin köşelere ve kenarlara dolgular ve radyüsler ekleyin.

Alt kesimler ve özellikler:

Kalıp yapım sürecini basitleştirmek için tasarımdaki alt kesimleri en aza indirin. Alt kesimler gerekliyse, yan hareketler veya kaldırıcılar gibi ek özellikler ekleyin.

İşlevsel gereksinimler:

Mekanik özellikler, montaj gereklilikleri ve yüzey kalitesi ile ilgili hususlar da dahil olmak üzere parçayı amaçlanan işlevselliğini karşılayacak şekilde tasarlayın.

C. Kalıp tasarımı ve önemi

Kalıp tasarımı aşağıdakiler için çok önemli bir unsurdur enjeksiyon kalıplama tasarımı parça kalitesini, üretim verimliliğini ve toplam maliyeti doğrudan etkileyen bir faktördür. Aşağıdaki faktörleri göz önünde bulundurun:

Kapı konumu ve tipi:

Uygun malzeme akışını sağlamak, basınç düşüşünü en aza indirmek ve parça kusurlarını önlemek için en uygun kapı konumunu ve tipini belirleyin.

Soğutma sistemi:

Parça soğutma hızlarını kontrol etmek, döngü sürelerini azaltmak ve çarpılma veya batma izlerini önlemek için uygun şekilde yerleştirilmiş soğutma kanallarına sahip verimli bir soğutma sistemi tasarlayın.

Havalandırma:

Enjeksiyon sırasında sıkışan havayı serbest bırakmak için uygun havalandırma ekleyin, böylece yanma veya eksik dolum gibi kusurları önleyin.

Ejeksiyon sistemi: Parçanın kalıptan kolay ve tutarlı bir şekilde çıkarılmasını kolaylaştırmak için ejektör pimleri veya plakaları kullanarak etkili bir çıkarma sistemi tasarlayın.

D. Enjeksiyon kalıplama makinelerinin anlaşılması

Başarılı bir enjeksiyon kalıplama tasarımı için enjeksiyon kalıplama makinesini anlamak şarttır. Aşağıdaki hususları göz önünde bulundurun:

Makine kapasitesi:

Makinenin belirli parça gereksinimlerini karşılamak için yeterli sıkıştırma kuvvetine, enjeksiyon kapasitesine ve kontrol özelliklerine sahip olduğundan emin olun.

Süreç parametreleri:

Parça kalitesini ve döngü sürelerini optimize etmek için enjeksiyon hızı, basınç ve sıcaklık gibi proses değişkenlerini anlayın.

Malzeme taşıma:

Enjeksiyon sırasında malzemenin kıvamını ve akışını doğrudan etkilediği için makinenin malzeme besleme ve eritme sistemine aşina olun.

Tasarımcılar, enjeksiyon kalıplama tasarımının bu temel unsurlarını (malzeme seçimi, parça tasarımı, kalıp tasarımı ve enjeksiyon kalıplama makinesi) kavrayarak süreci optimize edebilir, parça kalitesini artırabilir ve yüksek kaliteli plastik enjeksiyon kalıplı parçaların verimli ve uygun maliyetli üretimini sağlayabilir.

V. Enjeksiyon Kalıplamanın Dört Aşaması

A. Sıkıştırma aşaması: Kalıbın güvenli bir şekilde kapatılması

Sıkıştırma aşaması, işlemin ilk adımıdır. enjeksiyon kalıplama süreci. Enjeksiyon kalıplama makinesinin sıkıştırma ünitesini kullanarak kalıbın güvenli bir şekilde kapatılmasını içerir. Bu aşamanın amacı, enjeksiyon işlemi sırasında kalıbın iki yarısını yüksek basınç altında bir arada tutmaktır. Uygulanan sıkıştırma kuvveti, erimiş plastik sızıntısını önlemek için kalıbın kapalı kalmasını ve sıkıca kapatılmasını sağlar.

B. Enjeksiyon aşaması: Erimiş plastik girişi

Kalıp güvenli bir şekilde kapatıldıktan sonra enjeksiyon aşaması başlar. Bu aşamada, enjeksiyon kalıplama makinesinin enjeksiyon ünitesi plastik malzemeyi eritir ve kalıp boşluğuna enjekte eder. Küçük peletler veya granüller halindeki plastik malzeme makinenin haznesine beslenir. Daha sonra ısıtılmış varile taşınır ve burada ileri geri hareket eden vida tarafından eritilir. Plastik malzeme erimiş duruma ulaştığında, nozul aracılığıyla yüksek basınçta kalıba ve kalıp boşluğuna enjekte edilir.

C. Soğutma aşaması: Parçanın katılaşması ve soğuması

Erimiş plastik kalıp boşluğuna enjekte edildikten sonra katılaşmaya ve soğumaya başlar. Soğutma aşaması, plastik malzemenin kalıp boşluğunun şeklini almasını ve sertleşerek katı bir parça haline gelmesini sağladığı için çok önemlidir. Bu aşamada, kalıbın tipik olarak soğutma kanallarından oluşan soğutma sistemi, erimiş plastikten ısının çekilmesine yardımcı olarak katılaşma sürecini kolaylaştırır. Soğutma süresi, malzeme türü, parça kalınlığı ve karmaşıklığı gibi çeşitli faktörlere göre belirlenir.

D. Ejeksiyon aşaması: Kalıplanmış parçanın kalıptan çıkarılması

Plastik parça yeterince soğuduktan ve katılaştıktan sonra kalıp açılır ve fırlatma aşaması başlar. Kalıp içinde bulunan ejektör pimleri veya plakaları, kalıplanmış parçayı kalıp boşluğundan dışarı itmek için etkinleştirilir. Ejeksiyon sistemi, parçanın herhangi bir hasara yol açmadan kalıptan çıkmasını sağlar. Kalıplanan parça daha sonra kalıptan çıkarılır ve daha sonraki işlemler, montaj veya paketleme için toplanır.

Enjeksiyon kalıplamanın dört aşaması - sıkıştırma, enjeksiyon, soğutma ve çıkarma - genel sürecin ayrılmaz bir parçasıdır. Her bir aşama başarılı bir yüksek kaliteli plastik parça üretimi. Bu aşamaların uygun şekilde kontrolü ve optimizasyonu, tutarlı parça kalitesinin sağlanmasına, döngü sürelerinin en aza indirilmesine ve enjeksiyon kalıplama sürecinde genel verimliliğin en üst düzeye çıkarılmasına yardımcı olur.

VI. Enjeksiyon Kalıplama Tasarımında Ortak Terimlerin ve Anahtar Kelimelerin Keşfedilmesi

A. Plastik enjeksiyon kalıplama temelleri

tanımı ve terimleri

1. Enjeksiyon Kalıplama: Erimiş plastik malzemenin bir kalıp boşluğuna enjekte edilmesini, soğumasını ve istenen bir parça şeklini oluşturmak için katılaşmasını içeren bir üretim süreci.
2. Kalıp Boşluğu: Enjekte edilen plastik parçanın şeklini ve boyutunu tanımlayan kalıp içindeki boşluk veya oyuk alan.
3. Duvar Kalınlığı: Kalıplanmış parçanın farklı bölümlerindeki plastik malzemenin kalınlığı. Tutarlı soğutma sağlamak ve kusurları en aza indirmek için tek tip duvar kalınlığını korumak önemlidir.
4. Kapı: Erimiş plastik malzemenin kalıp boşluğuna enjekte edildiği giriş noktası. Malzemenin kalıba nasıl akacağını belirler ve parça dolumunu ve soğumasını etkiler.
5. Ayrılma Çizgisi: Kalıbın iki yarısının bir araya geldiği çizgi. Kalıbın ayrılma noktasını tanımlar ve bitmiş parça üzerinde küçük bir görünür çizgi bırakabilir.
6. İtici Pimler: Kalıp içindeki metal pimler veya plakalar, fırlatma aşaması sırasında katılaşmış parçayı kalıp boşluğundan dışarı itmek için kullanılır.
7. Taslak Açıları: Kalıptan çıkarılmasını kolaylaştırmak için parçanın dikey yüzeylerine yerleştirilen konik açılar. Çekme açıları, alt kesimleri önlemeye yardımcı olur ve düzgün bir şekilde çıkarılmasını sağlar.
8. Çökme İzleri: Eşit olmayan soğutma veya büzülme nedeniyle kalıplanmış parçanın yüzeyinde oluşabilecek çöküntüler veya girintiler. Düzgün duvar kalınlığı sağlanarak ve soğutma optimize edilerek bu izler en aza indirilebilir.
9. Kalıplanmış Parça: Plastik malzemenin kalıp boşluğuna enjekte edilmesi, soğutulması ve katılaştırılmasından sonra elde edilen nihai ürün.
10. Kapı Konumu: Parça üzerinde kapının yerleştirildiği belirli nokta. Doğru geçit yerleşimi eşit malzeme akışı sağlar ve parça kusurlarını önlemeye yardımcı olur.
11. Kalıp Tasarımı: Nihai parçanın şeklini ve özelliklerini tanımlayan kalıbı oluşturma süreci. Yolluk, soğutma, havalandırma ve fırlatma sistemleri gibi hususları içerir.
12. Malzeme Soğutma: Erimiş plastik malzemenin katılaştığı ve parçanın istenen şeklini oluşturmak için kalıp boşluğu içinde soğuduğu süreç.
13. Minimum Duvar Kalınlığı: Kalıplanmış parçanın en ince bölümü. Eğilme, çökme izleri veya yetersiz yapısal bütünlük gibi sorunlardan kaçınmak için minimum duvar kalınlığının çok ince olmamasını sağlamak önemlidir.
14. Yolluk Sistemi: Erimiş plastik malzemeyi enjeksiyon noktasından (kapı) kalıp boşluğuna ileten kalıp içindeki kanallar. Malzemenin eşit olarak dağıtılmasına yardımcı olur ve işlem sonrası sırasında nihai parçadan çıkarılabilir.
15. Kalıp Maliyetleri: Enjeksiyon kalıbının tasarımı, üretimi ve bakımı ile ilgili giderler. Kalıp maliyetleri kalıp karmaşıklığı, boşluk sayısı ve istenen kalite gibi faktörlere bağlı olarak değişebilir.

Enjeksiyon kalıplama tasarımındaki bu yaygın terimleri ve anahtar kelimeleri anlamak, etkili iletişim ve enjeksiyon kalıplama sürecinin anlaşılması için gereklidir. Tasarımcılar ve üreticiler bu terimlere aşina olarak daha verimli bir şekilde işbirliği yapabilir, tasarım seçimlerini optimize edebilir ve daha iyi sonuçlar elde edebilirler. yüksek kaliteli plastik parça üretimi.

Sonuç

Sonuç Enjeksiyon kalıplama tasarımı, malzeme seçimi, parça tasarımı, kalıp tasarımı ve genel makine kurulumunun dikkatle değerlendirilmesini gerektiren karmaşık ancak önemli bir süreçtir. Üreticiler, tasarım kılavuzlarına bağlı kalarak ve burada tartışılan temel unsurları dahil ederek enjeksiyon kalıplama sürecini optimize edebilir, üretim verimliliğini artırırken hataları azaltırken kaliteyi artırabilir. Tasarım süreçlerini gelişen trendler ve güncellemelerle sürekli olarak iyileştirerek enjeksiyon kalıplama teknolojisinin ön saflarında yer alırlar ve çeşitli endüstrilerin plastik parça üretimine yönelik gereksinimlerini karşılarlar.
