Энергоэффективное литьё под давлением: выбор машин и оптимизация процесса

Литьё под давлением — один из наиболее энергоёмких производственных процессов. Один гидравлический термопластавтомат может непрерывно потреблять 30–60 kW, причём большая часть этой энергии превращается в отходящее тепло, а не в полезную продукцию. Если десятки машин работают круглосуточно, затраты на электроэнергию становятся не просто статьёй расходов, а фактором конкурентного риска. В этом руководстве объясняется, как снизить энергопотребление за счёт энергоэффективных машин и оптимизации параметров процесса.

В ZetarMold мы ежемесячно отслеживаем энергоемкость всех наших 47 машин. При анализе производства наши инженеры сравнивают расход kWh на одну принятую деталь до и после модернизации машин, изменения параметров и корректировки охлаждения пресс-форм, поскольку снижение почасового энергопотребления имеет значение лишь тогда, когда оно уменьшает себестоимость годной к продаже детали.

Что такое энергоэффективное литьё под давлением и почему оно важно?

Энергоэффективное литьё под давлением означает производство годных пластиковых деталей с минимально возможным расходом электроэнергии на килограмм продукции. Это не покупка одной дорогой машины, а управляемая система, объединяющая выбор оборудования, параметры процесса литья под давлением, конструкцию формы, вспомогательное оборудование, контроль брака и планирование производства. Удельное энергопотребление¹ обычно составляет около 0,6–2,5 kWh/kg, поэтому даже снижение на 10 % даёт заметную ежемесячную экономию на предприятии с несколькими машинами.

Если вы сравниваете поставщиков или планируете закупку, наше руководство по поиску поставщика литья под давлением охватывает подготовку RFQ, квалификацию и проверку коммерческих рисков.

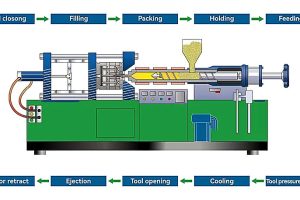

Как термопластавтоматы потребляют энергию?

Основные энергозатраты приходятся на нагрев смолы, движение шнека, смыкание, подпитку, охлаждение, холостой ход гидравлики и вспомогательное оборудование. В большинстве обычных гидравлических ячеек крупнейшие предотвратимые потери связаны с работой насосов между движениями, завышенной мощностью двигателей, теплопотерями цилиндра и длительными циклами охлаждения, когда машина потребляет энергию, не создавая ценности.

Пластикация — плавление смолы нагревателями цилиндра и сдвигом шнека — занимает второе место по энергопотреблению. Охлаждение требует сравнительно мало прямой энергии, поскольку это преимущественно пассивная теплопередача в форму и контур охлаждающей воды. Однако длительное охлаждение увеличивает общее время цикла литья под давлением², а значит, число часов работы насоса на одну деталь.

Какой тип термопластавтомата наиболее энергоэффективен?

Самое важное решение по энергопотреблению — тип машины. Существуют три основные категории с существенно различающимися энергетическими профилями.

Традиционные гидравлические машины

В этих машинах электродвигатель с постоянной частотой вращения приводит гидравлический насос. Насос работает с постоянной скоростью независимо от потребности, а избыток гидравлической жидкости сбрасывается через предохранительный клапан, фактически рассеивая энергию в виде тепла. Типичное удельное энергопотребление: 1.5–2.5 kWh/kg. Такие машины недороги и обеспечивают очень высокое усилие смыкания — до 4000T+, поэтому широко применяются для крупногабаритных деталей. Однако потери энергии заложены в самой архитектуре.

Гидравлические машины с сервоприводом

В таких системах двигатель с постоянной скоростью заменён регулируемым серводвигателем, который согласует производительность насоса с фактической потребностью. На этапах низкой нагрузки — при охлаждении и простое — двигатель замедляется или останавливается. Обычная экономия относительно традиционных гидравлических машин составляет 30–50 %. Сервогидравлическая система³ первоначально стоит на 15–25 % дороже, но часто окупается за 18–24 месяца только за счёт электроэнергии. Для заводов, которым нужна большая сила смыкания при лучшей энергоэффективности, это часто оптимальный вариант.

Полностью электрические термопластавтоматы

Полностью электрический термопластавтомат полностью исключает гидравлику, используя отдельные серводвигатели для впрыска, смыкания, выталкивания и вращения шнека. Документально подтверждена экономия энергии 50–70% относительно обычных гидравлических машин. Также они обеспечивают лучшую повторяемость (позиционирование ±0.01 mm), чистоту работы (без гидравлической жидкости) и меньший шум. Компромисс — более высокая закупочная цена и ограниченное максимальное усилие смыкания: большинство полностью электрических машин не превышают 800T, хотя некоторые модели достигают 1000T. Для точных деталей на машинах менее 500T полностью электрический привод почти всегда оптимален по энергопотреблению и качеству.

Как параметры процесса позволяют снизить энергопотребление?

Даже на одном и том же оборудовании выбор технологических параметров может изменить энергопотребление на 20–40%. Ниже перечислены наиболее значимые параметры и способы их оптимизации.

Оптимизация температуры цилиндра

Поддержание температуры цилиндра выше необходимой приводит к двойным потерям энергии: ленточные нагреватели потребляют больше мощности, а затем дополнительное тепло приходится отводить при охлаждении. Устанавливайте минимальную температуру цилиндра, обеспечивающую полную однородность расплава. Для большинства конструкционных полимеров температуру задней зоны можно установить на 10–20°C ниже, чем в средней и передней зонах, поскольку сдвиговое воздействие шнека существенно нагревает материал в задней зоне. По нашему опыту, снижение температуры цилиндра на 15°C на машине 200T при производстве деталей из PP сократило энергопотребление примерно на 8% без изменения качества деталей.

Профилирование скорости и давления впрыска

Более высокая скорость впрыска не обязательно означает больший расход энергии — часто он ниже, поскольку полость заполняется до образования чрезмерно толстого застывшего слоя, что снижает давление, а значит и энергию, необходимые для выдержки под давлением. Настройте профиль скорости впрыска: сначала быстро пройдите литники, затем замедлите поток до полного заполнения полости, чтобы предотвратить облой и переуплотнение. Правильно настроенный профиль скорости может снизить пиковую нагрузку на гидросистему на 15–25%.

Сокращение времени охлаждения

Охлаждение обычно занимает 50–70% всего цикла литья. Каждая исключенная секунда пропорционально снижает энергозатраты на деталь. Наиболее действенный параметр — температура формы: снижение температуры теплоносителя с 15°C до 8°C для многих деталей сокращает охлаждение на 15–20%. Конформные каналы охлаждения, изготовленные 3D-печатью или спеканием металла, следуют контуру детали, обеспечивая более равномерное охлаждение и дополнительное сокращение цикла.

Сокращение времени простоя и потерь в режиме ожидания

На гидравлических машинах простой между циклами обходится неожиданно дорого, поскольку насос продолжает работать. Автоматические режимы ожидания (разгрузка насоса или отключение двигателя после заданного периода простоя) позволяют сэкономить 5–15% общего энергопотребления. У полностью электрических машин потери в режиме ожидания минимальны, поскольку серводвигатели потребляют энергию только во время движения. Планирование производства с минимальным количеством остановок и повторных запусков машины также снижает расход энергии, поскольку первоначальный нагрев требует значительной мощности.

Как конструкция формы влияет на энергоэффективность?

Конструкцию формы недооценивают как средство повышения энергоэффективности. Хорошо спроектированная пресс-форма сокращает цикл и непосредственно снижает расход энергии на деталь. Ниже перечислены важные проектные решения.

Проектирование каналов охлаждения

Обычные сверленые каналы охлаждения прямолинейны и не могут повторять сложную геометрию детали. Из-за этого образуются горячие зоны с медленным охлаждением, которые увеличивают цикл всей детали. Конформные каналы, создаваемые методом металлической 3D-печати (DMLS/SLM), следуют контуру детали и подают теплоноситель непосредственно к зонам концентрации тепла. Исследования показывают сокращение цикла на 20–40%, что напрямую означает снижение энергозатрат на деталь на 20–40%.

Для крупносерийных деталей более высокая стоимость формы обычно окупается уже в первой производственной партии.

Толщина стенки и геометрия детали

Более толстые стенки требуют более длительного охлаждения. С точки зрения энергопотребления каждое уменьшение номинальной толщины стенки на 0.5 mm может сократить время охлаждения на 10–15%. Проектируйте детали с равномерной толщиной стенок, избегая локальных утолщений, которые ограничивают скорость охлаждения. Для повышения жёсткости используйте рёбра и косынки вместо увеличения общей толщины стенки. Такое решение по технологичности снижает энергозатраты, длительность цикла и расход материала.

Конструкция бегунков и ворот

Горячеканальные системы устраняют отходы холодных литников, образующиеся в обычных пресс-формах, и обычно позволяют экономить 5–15% материала. Кроме того, они снижают энергопотребление за счет уменьшения объема впрыска (требуется расплавить меньше материала) и часто позволяют сократить время цикла (не нужно охлаждать и извлекать литник). Для многогнездных пресс-форм горячеканальные системы почти всегда являются наиболее энергоэффективным выбором, несмотря на более высокую первоначальную стоимость пресс-формы.

Как измерять и контролировать энергопотребление при литье под давлением?

Энергопотребление измеряют по kWh на цикл, kWh на килограмм и kWh на годную деталь для каждой машины. Практическая система мониторинга объединяет основные электросчётчики, данные циклов оборудования, число брака и объём производства, позволяя отделить потери процесса от штатной нагрузки машины.

Учет потребления на уровне машины

Установите на вводе питания каждой машины накладные или разъемные измерители мощности. Современные приборы стоят USD 200-500 на машину и в реальном времени выдают данные kW, kWh и коэффициента мощности. Передавайте эти данные в MES или простую панель мониторинга. Рекомендуем отслеживать пиковое потребление мощности при впрыске, среднюю энергию на цикл и мощность холостого хода между циклами. Если на гидравлической машине мощность холостого хода превышает 30% активной мощности, режим ожидания можно оптимизировать.

Сравнительный анализ по индексу энергоёмкости

Ежемесячно рассчитывайте индекс энергоёмкости: общее потребление электроэнергии заводом (kWh), делённое на общий объём выпуска (kg годных деталей). Отслеживайте его динамику и сравнивайте со среднеотраслевыми значениями. Хорошо оптимизированный полностью электрический завод может достигать 0.5–0.8 kWh/kg, тогда как обычный гидравлический завод часто расходует 1.5–2.5 kWh/kg. Мы отслеживаем этот показатель на собственном производстве в Шанхае, и он сразу выявляет машины или смены с низкой эффективностью. Разрыв между вашим заводом и лучшим отраслевым ориентиром показывает потенциал экономии.

Какова рентабельность инвестиций (ROI) в энергоэффективное литьё под давлением?

ROI энергоэффективного литья под давлением — это срок окупаемости за счёт экономии электроэнергии по сравнению со стоимостью модернизации или дооснащения. Максимальная отдача обычно достигается на машинах с высокой загрузкой, при работе с энергоёмкими материалами и деталями с длительным циклом, а также на старых гидравлических прессах с высоким энергопотреблением на холостом ходу.

Окупаемость модернизации оборудования

Переход с обычной гидравлической машины усилием 200T, работающей 6000 часов в год, на сервогидравлическую обычно экономит $8,000–15,000 в год на электроэнергии (при цене $0.10/kWh). Доплата за модернизацию в размере $15,000–25,000 окупается за 18–24 месяца. Полностью электрическая машина для той же задачи экономит $12,000–22,000 в год, но требует дополнительных первоначальных затрат $40,000–80,000, поэтому окупается за 2–4 года. При высокой загрузке оборудования (80%+) срок окупаемости ещё короче.

Окупаемость оптимизации процесса

Оптимизация процесса — настройка температур цилиндра, профилей впрыска и параметров охлаждения — требует только рабочего времени инженеров. Квалифицированный инженер-технолог обычно может определить и реализовать экономию энергии 10-20% на одной машине за 1-2 дня целевой оптимизации. Если у вас 20 машин, каждая из которых потребляет электроэнергии на USD 20,000/year, среднее снижение на 15% экономит USD 60,000 в год практически без капитальных затрат. При анализе производства наши инженеры сравнивают kWh на одну годную деталь до и после каждого изменения параметров, поэтому экономия привязана к выпуску с учетом брака, а не только к мощности машины на холостом ходу.

Окупаемость проектирования пресс-формы

Конформные каналы охлаждения увеличивают стоимость пресс-формы на 15-30%, но могут сократить продолжительность цикла на 20-40%. Для детали, выпускаемой в объеме 500,000 циклов в год при общих затратах USD 0.50 за цикл, сокращение продолжительности цикла на 30% дает экономию около USD 75,000 в год. Премия к стоимости пресс-формы в размере USD 5,000-15,000 может окупиться за 1-3 месяца при крупносерийном производстве. Даже при средних объемах совокупная экономия энергии, машинного времени и трудозатрат обычно оправдывает эти инвестиции.

Часто задаваемые вопросы

Какой тип термопластавтомата является наиболее энергоэффективным?

Энергопотребление существенно зависит от размера, типа машины и условий работы. Полностью электрическая машина 100T обычно потребляет 5–10 kWh в час, а обычная гидравлическая машина 500T — 40–80 kWh во время активного производства. Сервогидравлические машины занимают промежуточное положение и обычно потребляют на 30–50% меньше обычных гидравлических машин того же тоннажа. Для сравнения наиболее полезно удельное энергопотребление в kWh на килограмм произведённых деталей: оно позволяет напрямую сопоставлять машины, материалы и геометрии независимо от размера машины.

Сколько энергии потребляет термопластавтомат за час?

Полностью электрическая машина усилием 100 тонн часто потребляет около 5–10 kWh в час производства, тогда как обычная гидравлическая машина на 500 тонн под нагрузкой может потреблять 40–80 kWh. Лучший показатель сравнения — kWh на килограмм годных деталей, поскольку масса детали, цикл, число полостей, брак и простой меняют часовое значение. При закупке запрашивайте у поставщиков измеренные энергозатраты сопоставимой детали, а не только каталожную мощность двигателя. Это позволяет закупкам, оснастке и производству сравнивать варианты по одной измеренной базе.

Можно ли модернизировать существующую гидравлическую машину для повышения энергоэффективности?

Да. Типичная модернизация гидравлических машин включает установку сервонасосных приводов, теплоизоляционных чехлов цилиндра, управления насосом в режиме ожидания, снижение утечек гидравлики и улучшение регулирования охлаждающей воды. Сервонасосная модернизация часто снижает энергопотребление на 30–50 процентов, но окупаемость зависит от усилия машины, загрузки, цены электроэнергии и продолжительности холостого хода в текущем процессе. Начните с одной машины с высокой загрузкой, измерьте показатели до и после модернизации и только затем распространите план на аналогичные термопластавтоматы. Этот дополнительный контекст помогает отделам закупок, оснастки и производства сравнивать варианты по единой измеренной базе.

Существенно ли конструкция пресс-формы влияет на энергопотребление при литье под давлением?

Конструкция пресс-формы существенно влияет на энергопотребление, поскольку определяет время охлаждения, требуемое давление, объём впрыска и риск брака. Улучшенные каналы охлаждения, сбалансированное заполнение, равномерная толщина стенок и горячеканальная разводка сокращают цикл и отходы материала, снижая kWh на принятую деталь даже без замены термопластавтомата. Пресс-форма с неэффективным охлаждением будет расходовать лишнюю энергию даже на экономичной машине, тогда как грамотно спроектированная форма часто снижает затраты на электроэнергию и одновременно повышает стабильность деталей. Этот контекст помогает отделам закупок, оснастки и производства сравнивать варианты по единой измеряемой базе.

Как рассчитать затраты на энергию для одной детали, изготовленной литьем под давлением?

Рассчитайте энергозатраты на одну деталь: измерьте расход энергии в kWh за цикл, разделите его на количество годных деталей за один впрыск и умножьте на тариф на электроэнергию. Например, 0.15 kWh за цикл на 4-гнездной пресс-форме соответствует 0.0375 kWh на деталь; при тарифе 0.12 USD за kWh стоимость энергии составляет около 0.0045 USD на деталь. Учитывайте брак отдельно, поскольку отходы повышают фактические энергозатраты на каждую годную для продажи деталь. Этот дополнительный контекст помогает отделам закупок, инструментального производства и основного производства сравнивать варианты на основе единой измеренной базы.

Каков типичный срок окупаемости энергоэффективного оборудования для литья под давлением?

Типичный срок окупаемости модернизации интенсивно используемых сервогидравлических машин составляет 12-36 месяцев, а для мало загруженных машин он больше. Быстрее всего окупаются машины, работающие в две-три смены, детали с длительным охлаждением и процессы с высоким расходом энергии гидросистемой на холостом ходу. В расчёт следует включать экономию на обслуживании, снижение потребности в охлаждении и платы за пиковую мощность, но перед покупкой нового оборудования результат нужно проверить по измеренным исходным данным энергопотребления. Такой подход позволяет отделам закупок, оснастки и производства сравнивать варианты по единой измеренной базе.

Как скорость впрыска влияет на энергопотребление при литье под давлением?

Скорость впрыска влияет на энергопотребление через требуемое давление, стабильность заполнения, нагрев от сдвига и общую длительность цикла. Более быстрое управляемое заполнение может уменьшить рост застывшего слоя и сократить выдержку под давлением или охлаждение, но чрезмерная скорость вызывает облой, прижоги или переуплотнение. Оптимальный профиль обычно ступенчатый: высокая скорость на тонких участках с последующим замедлением по мере полного заполнения полости. Проверяйте настройку по массе и размерам детали, визуальным дефектам и данным измерителя мощности, а не стремитесь лишь к минимальному времени цикла. Этот дополнительный контекст помогает отделам закупок, инструментального производства и серийного производства сравнивать варианты по единой измеренной базе.

Какой процент энергии при литье под давлением теряется во время простоя?

На обычных гидравлических машинах простой может приводить к значительному перерасходу электроэнергии, поскольку насосы продолжают работать, даже когда детали не производятся. Если машина простаивает 30 процентов смены, потери в режиме ожидания могут составлять более 10 процентов общего энергопотребления. Сервоприводы и автоматические режимы ожидания сокращают эти потери, однако важна и дисциплина планирования. Группируйте схожие заказы, сокращайте ожидание операторов или материала и отключайте вспомогательное оборудование во время плановых пауз. Этот дополнительный контекст помогает отделам закупок, изготовления оснастки и производства сравнивать варианты на основе единой измеренной базы.
