Вы только что спроектировали деталь для двухкомпонентного литья — рукоятку с мягким покрытием, соединенным с жестким корпусом, — и теперь поставщик сообщает о несовместимости материалов. Соединение разрушается при испытаниях, после двух термоциклов возникает расслоение, и работу приходится начинать заново. Совместимость материалов при двухкомпонентном литье нельзя откладывать на потом. Это решающий фактор, определяющий, сохранит ли деталь целостность или распадется, и принять решение необходимо до начала обработки стали.
- Двухкомпонентное соединение требует совместимых материалов подложки — с химической или механической адгезией.
- TPE поверх ABS или PC — наиболее распространенная и надежная комбинация для двухкомпонентного литья.
- Для качественного соединения разница температур расплава между впрысками должна оставаться в пределах 30–40°C.
- Несовместимые пары вызывают расслоение, коробление и разрушение связи под нагрузкой.
- Выбор материала необходимо окончательно утвердить до начала проектирования пресс-формы — последующие изменения крайне дороги.
Содержание
- Что такое двухкомпонентное литье и почему важна совместимость материалов?
- Как соединяются материалы при двухкомпонентном литье?
- Какие сочетания материалов наиболее совместимы при двухкомпонентном литье?
- Какие пары материалов несовместимы при двухкомпонентном литье?
- Какие температурные правила определяют выбор материалов для двухкомпонентного литья?
- Как выбрать подходящую пару материалов для вашего проекта?
- Какие дефекты указывают на несовместимость материалов?
- Часто задаваемые вопросы
Что такое двухкомпонентное литье и почему важна совместимость материалов?
При двухкомпонентном литье (также называемом двухцветным литьем под давлением[1] или двухстадийным литьем) два разных материала впрыскиваются в одну пресс-форму за один производственный цикл. Первый впрыск формирует основу — обычно жесткий несущий компонент, — а второй наносит поверх нее другой материал, как правило мягкий эластомер или материал контрастного цвета. В результате получается многокомпонентная деталь, не требующая сборки.
Совместимость материалов — решающий фактор. Если две смолы не соединяются химически или механически, деталь расслаивается под нагрузкой, при термоциклировании или даже обычном обращении. За 20+ лет двухкомпонентного производства мы наблюдали задержки на недели из-за выбора TPE-TPV вместо PC-ABS без предварительной проверки данных об адгезии. Форма уже была изготовлена. Это дорогостоящий урок.
Почему это так важно: в отличие от формования поверх основы[2], где иногда достаточно механического зацепления, двухкомпонентное литье в значительной степени зависит от химической связи, поскольку второй материал впрыскивается на еще теплый первый слой. Диапазон условий для прочного соединения узок и быстро исчезает при неправильно подобранной паре материалов.
Как соединяются материалы при двухкомпонентном литье?
Соединение материалов при двухкомпонентном литье обеспечивают два механизма: химическая адгезия и механическое зацепление. Химическая адгезия — оптимальный вариант: второй материал частично расплавляет еще полужидкую поверхность первого слоя и взаимно диффундирует с ней на молекулярном уровне. Так образуется соединение, прочность которого часто не уступает прочности каждого материала по отдельности.
Для химической адгезии должны одновременно выполняться три условия:
- Сходная полярность: Оба материала должны иметь совместимую поверхностную энергию. Полярные материалы (например, полиамиды) хорошо соединяются с другими полярными материалами. Неполярные материалы (например, полиолефины) сцепляются с неполярными. Большинство проблем с соединением возникает при сочетании полярного и неполярного материалов.
- Пересекающиеся температуры плавления: Второй материал должен перерабатываться при температуре, которая не разрушает первый слой, но достаточно высока для взаимной диффузии. Оптимальна разница температур переработки двух материалов в пределах 30–40°C.
- Совместимая химическая природа: Материалы одного семейства полимеров — например, ABS и ASA либо PA6 и PA66 — легко соединяются, поскольку сходство их молекулярных структур обеспечивает взаимную диффузию.
Механическое зацепление — резервный вариант. При слабой химической связи в основе предусматривают поднутрения, отверстия или текстуру, чтобы второй материал физически зафиксировался. Метод работает — мы применяли его в потребительских изделиях, где мягкая рукоятка не несет нагрузку, — но он менее надежен, чем химическая связь, особенно при термоциклировании.

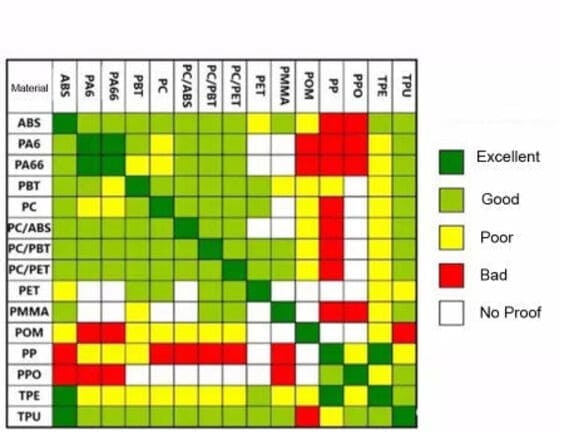

Какие сочетания материалов наиболее совместимы при двухкомпонентном литье?
Самые надёжные комбинации для двухкомпонентного литья химически совместимы и имеют перекрывающиеся технологические окна. Ниже перечислены пары, которые стабильно работают в производстве, в порядке частоты их появления в реальных проектах.
| Подложка (впрыск 1) | Покрывающий слой (впрыск 2) | Качество сцепления | Типовое применение |
|---|---|---|---|
| ABS | TPE (стирольный) | Превосходно | Инструменты с мягкой рукояткой, потребительская электроника |
| ПК | TPE (стирольный) | Превосходно | Медицинские изделия, корпуса электроинструментов |
| Смесь PC/ABS | TPE (стирольный) | Превосходно | Отделка салона автомобиля |
| PA6 / PA66 (нейлон) | TPE (на основе полиамида) | От хорошего до превосходного | Автомобильные разъёмы для подкапотного пространства |
| PP | TPE (олефиновый / TPV) | Хорошо | Автомобильные уплотнения, потребительская упаковка |
| POM (ацеталь) | TPE (модифицированный) | Удовлетворительно (требуется механическая фиксация) | Зубчатые передачи, запирающие механизмы |
| ABS | ASA | Отличная (то же семейство) | Уличное оборудование, двухцветные детали |
| ПММА | ABS | Хорошо | Прозрачные/бесцветные окна поверх цветных корпусов |
Именно здесь большинство проектов терпят неудачу. Используйте это правило: стирольные TPE для подложек ABS/PC/PC-ABS, полиамидные TPE для нейлоновых подложек и олефиновые TPE/TPV для подложек PP. Если вы не уверены, запросите у вашего поставщика материалов таблицу совместимости для двухкомпонентного литья — каждый крупный производитель TPE публикует такую.
Для автомобильных применений стандартным сочетанием является PA6 или PA66 с TPE на полиамидной основе. Нейлоновая подложка выдерживает нагрев и воздействие химических веществ, а слой TPE обеспечивает уплотнение или удобство захвата. Ключевое требование — совместить химический состав TPE с нейлоном: обычные стирольные TPE плохо сцепляются с нейлоном. Необходимы TPE, специально разработанные для адгезии к полиамиду; большинство крупных поставщиков (Kraiburg, GLS, Teknor Apex) предлагают их в виде специализированных марок.
На нашем предприятии в Шанхае работают 45 литьевых машин от 90T до 1850T, включая 3 специализированные двухкомпонентные машины, добавленные в 2024 году. Имея на складе более 400 материалов и 8 старших инженеров со средним опытом более 10 лет, мы обычно проверяем сцепление материалов пробными впрысками до изготовления серийной оснастки. Это предотвращает самый распространённый и самый дорогой вид отказа совместимости.
Какие пары материалов несовместимы при двухкомпонентном литье?
Не каждая пара материалов совместима. Некоторые сочетания стабильно не работают независимо от условий переработки. Этих пар следует избегать либо как минимум предусматривать механическое зацепление и расширенные проверочные испытания.
Полиолефины поверх конструкционных термопластов (PP поверх ABS, PC или PA): Это самая распространенная ошибка, с которой мы сталкиваемся. Полипропилен неполярен и обладает очень низкой поверхностной энергией. Он просто не смачивает полярные конструкционные смолы и не соединяется с ними. Если задана основа из PP с покрытием TPE, рассчитанным на ABS, соединение неизбежно разрушится. Единственный обходной путь — развитое механическое зацепление, но даже оно остается компромиссом.
POM (ацеталь) с большинством TPE: Ацеталь известен тем, что крайне плохо соединяется с другими материалами. Его низкая поверхностная энергия и кристаллическая структура препятствуют химической адгезии. Если POM необходимо использовать в качестве основы, предусмотрите в конструкции пресс-формы развитые элементы механического зацепления и дополнительное время на валидацию.
Высокотемпературные материалы для второго впрыска: Если второй материал требует температуры переработки выше 280°C, а первый слой изготовлен из низкотемпературной смолы, например ABS (перерабатываемой примерно при 220–240°C), второй впрыск может деформировать или частично повторно расплавить основу. Это вызывает геометрические искажения и ослабляет зону соединения.
Аморфный материал поверх полукристаллического: Такое сочетание, как PC (аморфный) поверх PA6 (полукристаллического), может работать, но разница усадки создает внутренние напряжения на границе материалов. Полукристаллические материалы сильнее усаживаются при охлаждении (1,5–2,5% против 0,4–0,7% у аморфных), создавая касательное напряжение вдоль линии соединения. Это можно учесть при проектировании, но данное явление часто становится причиной проблем с короблением на поздних этапах.
"ABS и стирольный TPE — наиболее надежная пара материалов для двухкомпонентного литья."True
Оба материала имеют стирольную химическую основу, обеспечивающую прочную химическую адгезию без усилителей сцепления. Температуры переработки хорошо перекрываются (ABS при 220–250°C, стирольный TPE при 190–230°C), создавая удобное окно соединения.
"При двухкомпонентном литье можно соединить любые два термопласта."False
Химическая совместимость имеет решающее значение. Например, PP и ABS являются термопластами, но обладают принципиально разными поверхностной энергией и полярностью, поэтому не образуют химической связи. При выборе пары материалов необходимо проверять полярность, пересечение диапазонов температур расплава и совместимость химических семейств.
Какие температурные правила определяют выбор материалов для двухкомпонентного литья?
Температурная совместимость определяется двумя величинами: температурой переработки каждого материала и разницей между ними. Ниже приведена практическая схема, которой мы пользуемся на производстве.
Правило 1: Разница температур должна быть менее 40°C. Если температура расплава второго впрыска более чем на 40°C выше температуры переработки первого слоя, возникает риск деформации основы. Если она более чем на 40°C ниже, второму материалу может не хватить тепловой энергии для взаимной диффузии с поверхностью первого слоя.

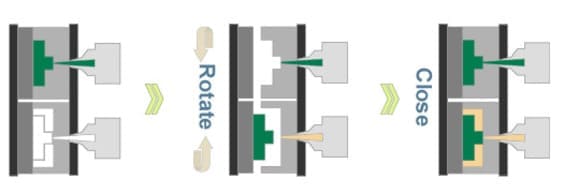

Правило 2: Первый слой должен сохранять форму. Между впрысками пресс-форма поворачивается или сердечник перемещается во вторую полость. Основа должна обладать достаточной структурной прочностью — за счет охлаждения или свойств материала, — чтобы выдержать перемещение без деформации. Для большинства материалов перед вторым впрыском температура поверхности основы должна быть как минимум на 20°C ниже температуры стеклования (Tg) или температуры тепловой деформации (HDT).
Правило 3: Температура пресс-формы так же важна, как температура расплава. Горячая поверхность пресс-формы (80–100°C для конструкционных смол) поддерживает поверхность первого слоя достаточно теплой для соединения. Холодная пресс-форма (30–40°C) слишком быстро охлаждает поверхность, снижая адгезию. Поэтому полости двухкомпонентных пресс-форм часто работают в разных температурных зонах.
| Материал подложки | Температура расплава (°C) | Совместимое покрытие | Температура расплава накладного слоя (°C) | Разница температур (°C) |
|---|---|---|---|---|
| ABS | 220–250 | Стирольный TPE | 190–230 | 10–30 |
| ПК | 280–310 | Стирольный TPE | 200–240 | 60–80* |
| PA6 | 240–270 | TPE на основе PA | 220–250 | 10–30 |
| PP | 200–230 | Олефиновый TPE/TPV | 180–220 | 10–20 |
| PC/ABS | 250–280 | Стирольный TPE | 200–240 | 30–50 |
*Сочетание PC + стирольный TPE увеличивает температурный разрыв более чем до 40°C. Оно остаётся работоспособным, поскольку TPE теряет свойства постепенно, однако следует ожидать более длительных циклов и более жёсткого контроля процесса. Мы успешно перерабатывали эту комбинацию на наших двухкомпонентных термопластавтоматах, но для неё требуется больше валидационных впрысков, чем для пар ABS/TPE.
"Температура пресс-формы влияет на сцепление при двухкомпонентном литье не меньше, чем температура расплава."True
Тёплая поверхность формы (80–100°C) достаточно долго поддерживает температуру границы первого впрыска выше Tg, чтобы второй материал мог взаимно диффундировать. При слишком низкой температуре формы поверхность соединения охлаждается до развития химической адгезии, даже если оба материала совместимы.
«Более высокая температура расплава при втором впрыске всегда улучшает сцепление».False
Чрезмерно высокая температура второго впрыска может повредить поверхность первого слоя, вызывая газовые ловушки, изменение цвета или деформацию размеров. Оптимальная температура — минимально необходимая для взаимной диффузии, обычно на 20–30°C выше температуры плавления материала верхнего слоя, но не выше.
Как выбрать подходящую пару материалов для вашего проекта?
Выбор пары материалов для двухкомпонентного литья заключается не в поиске самого прочного соединения, а в соответствии соединения функциональным требованиям детали. Вот система принятия решений, которую мы используем с каждым клиентом.
Шаг 1: Определите функцию соединения. Является ли верхний слой исключительно декоративным и создает цветовой контраст? Должен ли он обеспечивать водонепроницаемость и герметизацию? Представляет ли он собой многократно захватываемую поверхность soft-touch? Или соединение несет нагрузку, передавая ее между двумя материалами? Требуемая прочность соединения для этих вариантов применения различается на порядок.
Шаг 2: Начните с основы. Материал основы обычно определяется конструкционными, температурными или химическими требованиями к детали. Если нужна термостойкость, исходным материалом будет PC или PA. Если требуется химическая стойкость — возможно, PP. После выбора материала основы перечень вариантов для верхнего слоя существенно сужается.
Шаг 3: Согласуйте химическую природу верхнего слоя с материалом основы. Именно здесь допускается большинство ошибок. Воспользуйтесь кратким правилом: стирольные TPE — для основ из ABS/PC/PC-ABS, TPE на основе полиамида — для нейлоновых основ, а олефиновые TPE/TPV — для основ из PP. Если вы сомневаетесь, запросите у поставщика материалов таблицу совместимости для двухкомпонентного литья — ее публикует каждый крупный производитель TPE.
Шаг 4: Проверьте пробными впрысками. Никогда не пропускайте этот этап. Отлейте плоский образец основы, затем нанесите материал верхнего слоя на половину его поверхности. Проведите испытание на отрыв и испытание клейкой лентой. Если верхний слой чисто отделяется по границе, имеется проблема с адгезией. Если происходит когезионный разрыв (сам материал верхнего слоя разрушается раньше соединения), связь надежна.
Практический совет: если конструкция предусматривает пару материалов за пределами перечисленных выше “стандартных” сочетаний, заложите дополнительное время и бюджет на валидацию. Нестандартные пары вполне возможны — для аэрокосмических заказчиков мы соединяли покрытия из PEEK с основами из PPS, — но требуют более глубокой разработки процесса, дают больше брака при освоении и увеличивают сроки.
В проектах, где химическое соединение невозможно, вашей страховкой становятся литье с закладными элементами[3] или элементы механического зацепления в конструкции пресс-формы. Предусмотрите в геометрии основы поднутрения, сквозные отверстия или текстурированные поверхности, чтобы материал верхнего слоя мог физически за них зацепиться. Это менее изящно, чем химическая связь, но при правильном исполнении надежно.
Какие дефекты указывают на несовместимость материалов?
Если пресс-форма уже изготовлена и с машины выходят первые отливки, обратите внимание на следующие признаки. Эти дефекты не всегда означают неправильную пару материалов — параметры процесса тоже важны, — но они служат серьёзными индикаторами.
Расслоение на границе материалов: Самый очевидный признак. Если верхний слой можно отделить от основы умеренным усилием или он отслаивается при стандартном испытании на отрыв, химическое соединение не сформировалось. Сначала проверьте таблицу совместимости материалов, затем исследуйте температуру пресс-формы и скорость впрыска.
Коробление после охлаждения: Если усадка основы и верхнего слоя сильно различается (разница превышает 1%), деталь коробится из-за неравномерного охлаждения. Это характерно для сочетаний аморфного материала поверх полукристаллического. Корректировка расположения литников и времени охлаждения может помочь, но при слишком большой разнице усадки придется пересмотреть сам выбор материалов.
Дефекты поверхности на линии соединения: Следы газов, серебристые полосы или изменение цвета вдоль границы двух материалов обычно указывают на слишком высокую температуру расплава второго впрыска, вызывающую локальное разрушение основы. Снизьте температуру второго впрыска на 10–15°C и проверьте, уменьшились ли дефекты.
Холодные пробки или неполное заполнение верхнего слоя: Если материал верхнего слоя не полностью заполняет вторую полость, поверхность соединения могла остыть ниже порога химической адгезии. Это проблема процесса (пресс-форма слишком холодная или между впрысками проходит слишком много времени), а не материала, но функциональный результат тот же — слабое соединение.
По нашему опыту, около 70% дефектов сцепления при двухкомпонентном литье связаны с выбором материалов, а не с процессом. Остальные 30% обусловлены параметрами процесса — обычно температурой пресс-формы или скоростью впрыска. Если вы убедились в совместимости пары материалов, но расслоение сохраняется, перед заменой материалов проверьте следующие параметры процесса:
- Температура формы в обоих гнёздах (для конструкционных полимеров стремитесь к 80–100°C)
- Задержка между первым и вторым впрыском (чем короче, тем лучше соединение)
- Скорость второго впрыска (более быстрое заполнение уменьшает охлаждение до полного заполнения полости)
- Давление выдержки второго впрыска (поддерживает контактное давление на границе соединения)
Благодаря штату более 120 производственных сотрудников и 6-этапному контролю качества (IQC → выборочный контроль в процессе → контроль процесса → контроль упаковки → FQC → OQC) мы выявляем дефекты сцепления на этапе выборочного контроля до запуска полномасштабного производства. Более 30 наших англоговорящих руководителей проектов обеспечивают передачу информации о выявленной проблеме сцепления инженерной группе и замыкание обратной связи в течение 24 часов.
двухкомпонентное литье: Двухкомпонентное литье — специализированный процесс литья под давлением, при котором два разных материала последовательно впрыскивают в одну пресс-форму, получая за один цикл многокомпонентную деталь. ↩
химическая адгезия: При соединении полимеров химическая адгезия означает взаимную диффузию полимерных цепей через границу материалов; ее оценивают по прочности на отслаивание в N/mm согласно ASTM D903. ↩
температура стеклования: Температура стеклования (Tg) — температурный диапазон, в котором аморфный полимер переходит из жесткого стеклообразного состояния в каучукоподобное; обычно ее измеряют методом DMA при 1 Hz. ↩
коэффициент усадки: При литье под давлением коэффициент усадки — это уменьшение размеров отформованной детали во время охлаждения, выраженное в процентах от размеров полости пресс-формы; он варьируется от 0,4% для аморфных материалов до 2,5% для полукристаллических. ↩
Часто задаваемые вопросы
Можно ли использовать два разных цвета одного материала при двухкомпонентном литье?
Да. Двухкомпонентное литьё одного материала (например, чёрный ABS + белый ABS) обеспечивает превосходное соединение благодаря одинаковому химическому составу. Это простейшая форма двухцветного литья под давлением, широко применяемая для корпусов потребительских товаров, кнопок и брендированных компонентов, где требуется только цветовой контраст.
Какова минимальная прочность соединения двухкомпонентных деталей?
Единого стандарта нет — все зависит от применения. Для декоративных накладок обычно достаточно прочности на отслаивание 1–2 N/mm. Для функциональных уплотнений или мягких нескользящих поверхностей при многократном использовании ориентируйтесь на 3–5 N/mm. Для конструкционных соединений, передающих механическую нагрузку, требуется 5+ N/mm. Испытывайте адгезию на отрыв по ISO 4624 или ASTM D4541.
Двухкомпонентное литьё дороже литья поверх основы?
Оснастка для двухкомпонентного литья стоит на 30–50% дороже стандартных форм из-за поворотного механизма и двух узлов впрыска. Однако стоимость детали часто ниже благодаря более быстрому циклу: готовая многоматериальная деталь получается за один цикл вместо двух отдельных операций формования. При объёме свыше 10,000 деталей двухкомпонентное литьё обычно экономичнее литья с наложением.
Можно ли использовать TPU в двухкомпонентном литье?
Да. TPU хорошо связывается с полярными подложками, такими как PC, ABS и PA. Благодаря биосовместимости и износостойкости это популярный выбор для носимых и медицинских устройств. Температура переработки составляет 190–230°C, что хорошо совпадает с диапазоном большинства инженерных термопластов. Главный недостаток — более длительный цикл: TPU требует больше времени на охлаждение, чем стирольные TPE.
Как проверить совместимость материалов до изготовления оснастки?
Самый надёжный тест до изготовления оснастки — последовательно отлить плоские образцы обоих материалов в испытательной форме, а затем провести испытание на отслаивание (ASTM D903) и решётчатый тест адгезии (ASTM D3359). Большинство поставщиков TPE также предоставляют паспорта адгезии с измеренной прочностью на отслаивание для распространённых подложек; запросите их до окончательного выбора материалов.
Можно ли использовать переработанные материалы при двухкомпонентном литье?
Для впрыска подложки — да, при стандартной доле вторичного дроблёного материала (обычно 15–30%). Для впрыска покрытия риск выше, поскольку вторичный материал может изменить химию поверхности и вязкость расплава, что напрямую влияет на адгезию. Если требуется содержание вторичного сырья, до начала производства проверьте адгезию на фактической смеси с дроблёным материалом.
Что происходит, если первый впрыск слишком сильно остывает до второго впрыска?
Прочность соединения значительно снижается. Когда температура поверхности подложки опускается ниже её Tg, молекулярная подвижность на границе раздела уменьшается, и второй материал не может диффундировать в первый. В результате возникает слабая адгезия, основанная на механическом зацеплении, а не на химической связи. Поэтому критически важно контролировать время цикла между впрысками.
