Полное руководство по литью под давлением: процесс, материалы и применение

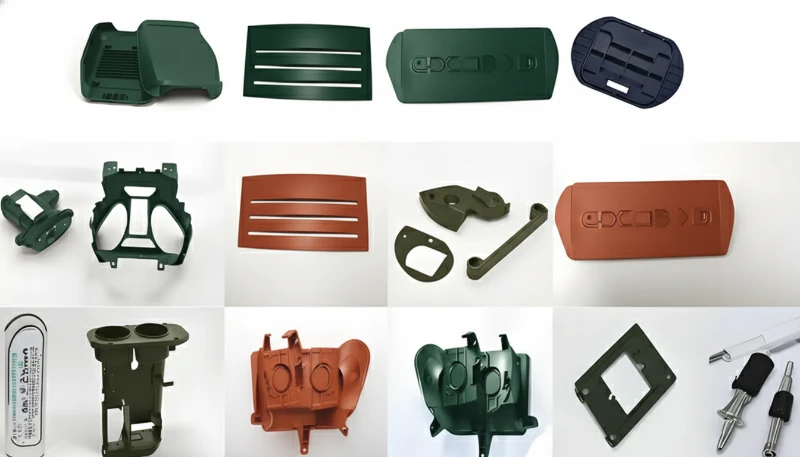

Литьё под давлением¹ за считанные секунды превращает пластиковые гранулы в точные детали — приборные панели, шприцы, шестерни, корпуса и тысячи других компонентов, окружающих нас каждый день. Этот процесс быстр, воспроизводим и позволяет выдерживать допуски в тысячные доли дюйма, поэтому именно таким способом производится большинство пластиковых деталей в мире. В этом руководстве рассматриваются этапы процесса, основные производственные материалы, использующие их отрасли и компромиссы, которые необходимо понимать до заказа пресс-формы. По ходу статьи мы приводим примеры из реального опыта нашего цеха, чтобы объяснения оставались практическими, а не теоретическими.

Статья предназначена как для закупщиков, оценивающих поставщиков, так и для инженеров, которые хотят разобраться в процессе на практическом уровне. Мы рассмотрим пять этапов литьевого цикла, основные производственные термопласты, зависящие от них отрасли и компромиссы между стоимостью и качеством, определяющие решения по закупкам. Каждый раздел основан на опыте цеха ZetarMold, где 47 наших машин перерабатывают более 400 материалов для международных OEM-компаний и стартапов.

Что такое литьё под давлением и почему оно важно?

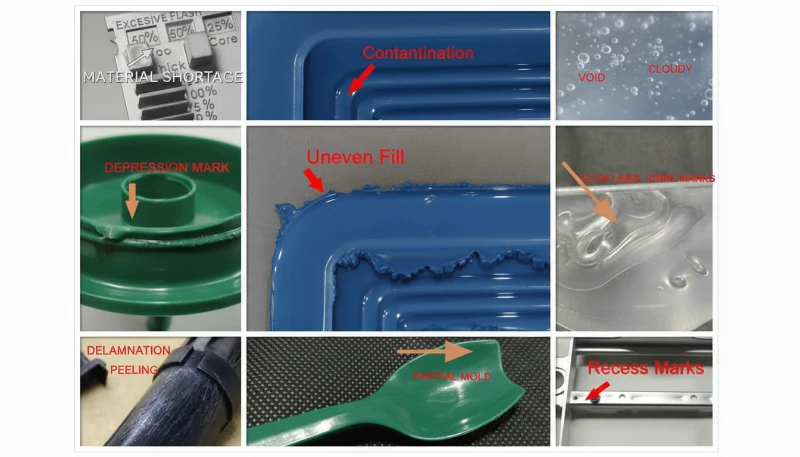

Литьё под давлением — это производственный процесс, при котором расплавленный пластик формуется в точные детали внутри металлической пресс-формы. Его значение обусловлено тем, что ни один другой процесс не сочетает такую скорость, точность и экономичность при массовом производстве. Ключевые переменные — тоннаж машины для литья под давлением, конструкция литьевой пресс-формы², марка полимера и технологическое окно. Ошибка в любой из них приводит к дефектам: облой, утяжины, коробление, недолив или отклонение размеров.

Более широкий обзор основ процесса, поведения материалов и производственных решений приведён в нашем полном руководстве по литью под давлением.

Причина доминирования литья под давлением в производстве пластмассовых изделий заключается в простой экономике. После изготовления пресс-формы — а первоначальные затраты действительно могут составлять от нескольких тысяч долларов за простую одногнездную оснастку до более чем пятидесяти тысяч долларов за многогнездную серийную пресс-форму с боковыми подвижными элементами, наклонными толкателями и конформным охлаждением — себестоимость одной детали резко снижается. Деталь, механическая обработка которой стоит двадцать пять долларов, после амортизации оснастки может обходиться при литье в тридцать центов. Именно эта экономика объясняет широкое применение литых деталей в автомобильной промышленности, медицине, бытовой электронике и производстве упаковки.

Как поэтапно выполняется процесс литья под давлением?

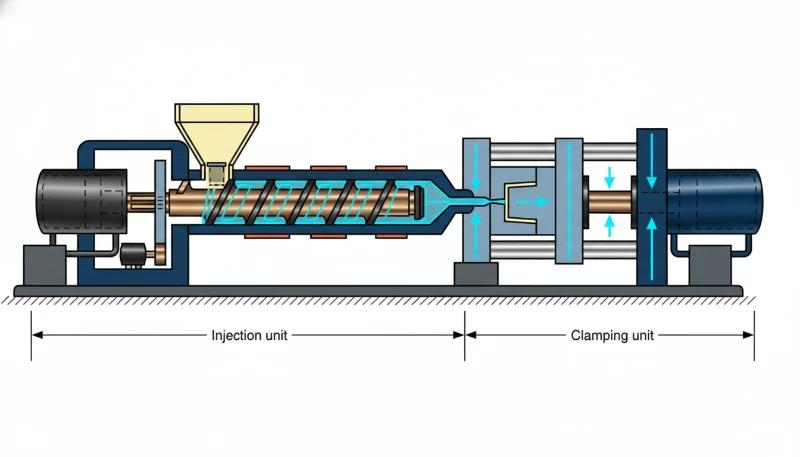

Литье под давлением состоит из пяти этапов: смыкание, впрыск, подпитка, охлаждение и выталкивание. Каждый этап влияет на заполнение, усадку, цикл и качество детали.

2. Впрыск — Шнек вращается и отводится назад, затягивая пластиковые гранулы из бункера в нагретый цилиндр. Гранулы плавятся под действием внешних ленточных нагревателей и внутреннего трения сдвига. Когда накапливается достаточное количество расплава (объём впрыска), шнек движется вперёд как плунжер, продавливая расплавленный пластик через сопло, литник и впуск в полость под давлением, обычно составляющим от 5,000 до 30,000 psi.

3. Подпрессовка и выдержка — После визуального заполнения полости машина поддерживает давление и подаёт в пресс-форму дополнительный материал по мере охлаждения и усадки пластика. Эта компенсация предотвращает появление утяжин и пустот. Давление выдержки обычно составляет 40-80% давления впрыска и поддерживается 1-10 секунд в зависимости от толщины стенки и времени застывания впуска.

4. Охлаждение — Пресс-форма остаётся закрытой, пока деталь затвердевает. На охлаждение обычно приходится 50-70% общего времени цикла. Водяные или масляные каналы в пресс-форме отводят тепло, а скорость зависит от теплопроводности материала, толщины стенки и стали пресс-формы. Правильная конструкция контура охлаждения — одно из наиболее значимых решений при проектировании пресс-формы: она напрямую определяет время цикла, коробление и стабильность размеров.

5. Извлечение — Пресс-форма открывается, и выталкиватели снимают деталь со стороны пуансона. Деталь падает в контейнер или извлекается роботом. Пресс-форма закрывается, и цикл повторяется. Система извлечения должна быть сбалансирована: слишком малое число выталкивателей или их неудачное расположение приводит к прилипанию, деформации либо следам от выталкивателей на декоративных поверхностях.

Для сравнения пяти этапов: смыкание обычно занимает 1-5 секунд, впрыск — 0.5-3 секунды, подпитка и выдержка — 1-10 секунд, охлаждение — 5-30 секунд (основной временной блок), извлечение — 1-3 секунды. На нашем производстве полный цикл длится примерно от 8 секунд для небольших крышек из PP до более 60 секунд для крупных толстостенных корпусов из PC. Улучшение циркуляции воды в форме и сокращение времени охлаждения обычно быстрее всего повышают выпуск за смену.

Какие материалы обычно применяют в литье под давлением?

Наиболее распространённые материалы для литья под давлением — ABS, полипропилен, поликарбонат, нейлон и POM. Эти пять термопластичных³ смол охватывают более 90% всех серийных применений — от корпусов потребительских товаров до медицинских изделий. Выбор материала определяет прочность, гибкость, термостойкость и стоимость.

ABS (акрилонитрилбутадиенстирол) — Стандартный выбор для потребительских товаров и деталей отделки салона автомобиля. ABS обеспечивает удачное сочетание ударной прочности, жёсткости и качества поверхности. Его перерабатывают при 200-240 C; материал хорошо поддаётся окраске, текстурированию и хромированию. Типичные области применения: корпуса электроинструментов, детали автомобильных приборных панелей, кубики LEGO и корпуса электроники.

Полипропилен (PP) — Лёгкий, химически стойкий и недорогой материал. PP обычно выбирают для живых шарниров, защёлкивающихся крышек и контейнеров, контактирующих с пищевыми продуктами. Он имеет низкую плотность (0.90 g/cm), хорошую усталостную прочность и легко перерабатывается при 200-230°C. По сравнению с ABS его недостатки — меньшая жёсткость и низкая ударная прочность при низких температурах. Типичные области применения: крышки бутылок, пищевые контейнеры, медицинские шприцы и корпуса автомобильных аккумуляторов.

Поликарбонат (PC) — Прозрачный, термостойкий и исключительно прочный материал. PC способен длительно выдерживать температуру до 135°C, а его ударная прочность примерно в 20 раз выше, чем у акрила. Его перерабатывают при 280-320°C; во избежание гидролиза и серебристых разводов материал необходимо тщательно высушить до влажности ниже 0.02%. Типичные области применения: защитные очки, корпуса медицинских приборов, рассеиватели автомобильных фар и окна электронных дисплеев.

Конструкционные полимеры

Инженерные смолы для ответственных применений — Перечисленные ниже материалы обеспечивают более высокие механические и тепловые характеристики, но требуют соответственно больших затрат на материал и переработку. Им необходимы точная сушка, более высокая температура расплава и более узкое технологическое окно, зато они дают свойства, недостижимые для массовых полимеров.

Нейлон (PA6 / PA66) — Высокая прочность, превосходная износостойкость и хорошая химическая стойкость к маслам и топливу. Нейлон поглощает влагу, которая действует как пластификатор: детали становятся более вязкими, но при изменении влажности теряют размерную стабильность. Перерабатывайте при 260-290°C и сушите до влажности ниже 0.2%. Стеклонаполненные марки (PA66-GF30) по жёсткости приближаются к алюминию. Типичные области применения: шестерни, подшипники, кабельные стяжки, подкапотные автомобильные разъёмы и корпуса электроинструментов.

POM (ацеталь / Delrin) — Исключительная размерная стабильность, низкое трение и превосходная усталостная прочность делают POM предпочтительным материалом для прецизионных механических компонентов. Его перерабатывают при 185-215 C, получая детали с гладкой поверхностью и низким коэффициентом трения, идеально подходящие для подвижных узлов. Недостатки — слабая стойкость к УФ-излучению и трудность клеевого соединения. Типичные области применения: зубчатые колёса, компоненты конвейеров, механизмы дверных замков и корпуса перьевых ручек. POM особенно эффективен там, где детали многократно скользят, защёлкиваются или вращаются относительно друг друга.

Помимо этих пяти основных материалов, литьём под давлением перерабатывают PEEK для аэрокосмической отрасли и медицинских имплантатов, TPU для гибких формованных поверх основы рукояток, PMMA для оптических линз, а также десятки наполненных, смешанных и армированных марок под конкретные эксплуатационные требования. Стеклонаполненный нейлон (PA66-GF30) обеспечивает жёсткость, близкую к алюминию, при значительно меньшей массе. Огнестойкий ABS соответствует требованиям UL94 V-0 для электротехнических корпусов. Стабилизированный к UV полипропилен PP выдерживает многолетнюю эксплуатацию на открытом воздухе без деградации. Выбор материала — не теоретическая задача: он зависит от условий эксплуатации детали, нормативных требований, требований к внешнему виду и целевой стоимости.

Какие отрасли используют литьё под давлением?

Автомобильная промышленность, медицинские изделия, бытовая электроника и упаковка — четыре крупнейших сектора, использующих литье под давлением. Каждая отрасль ценит сочетание точности, скорости и низкой себестоимости детали при серийном производстве.

Четыре крупнейших сектора — автомобилестроение, медицинские изделия, потребительская электроника и упаковка. Литье под давлением применяется в каждой из этих отраслей, поскольку при серийном производстве обеспечивает точность, скорость и низкую себестоимость одной детали.

Медицинские изделия — Литьём под давлением в рамках систем качества ISO 13485 производят одноразовые шприцы, соединители для внутривенных систем, корпуса диагностических приборов, рукоятки хирургических инструментов и компоненты систем доставки лекарств. Возможность литья в чистых помещениях, прослеживаемость материалов и валидированные процессы являются обязательными требованиями. В этом секторе преобладают поликарбонат, PEEK и PP медицинского класса.

Потребительская электроника — Чехлы для телефонов, корпуса ноутбуков, рамки клавиатур, оболочки разъёмов и внутренние несущие кронштейны изготавливают литьём под давлением. Тенденция к более тонким стенкам, мелким текстурам и многокомпонентному формованию (мягкий TPU поверх жёсткой основы из ABS) продолжает усложнять конструкцию пресс-форм. Допуски критически важных сопрягаемых размеров корпусов электроники обычно составляют ±0.05 mm.

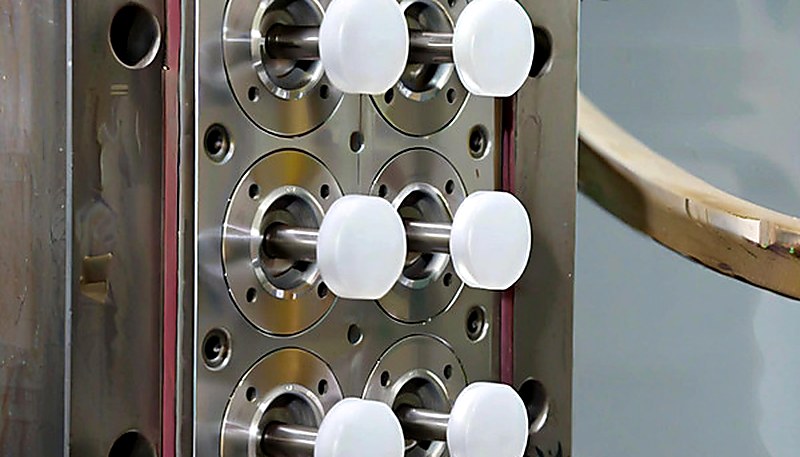

Упаковка — Ежегодно производятся миллиарды укупорочных элементов, крышек, тонкостенных контейнеров и пломб первого вскрытия. В этом секторе распространены высокоскоростные пресс-формы с 64+ гнёздами и циклом 5-8 секунд. Большинство упаковочных изделий изготавливают из PP и HDPE благодаря допуску к контакту с пищевыми продуктами и низкой стоимости материала.

К другим значимым секторам относятся компоненты HVAC, профессиональное уборочное оборудование, детали сельскохозяйственной техники, корпуса охранных устройств и разъемы для энергетической отрасли. Во всех случаях определяющие факторы одинаковы: высокая точность, большие объемы и низкая стоимость детали после окупаемости пресс-формы.

Каковы преимущества и недостатки литья под давлением?

Литье под давлением подходит не для каждой задачи. Но когда объем выпуска, бюджет на оснастку и геометрия детали согласованы, превзойти этот метод трудно. Ниже — честный взгляд на обе стороны.

Высокая скорость производства — Цикл длительностью 5-60 секунд позволяет получать сотни или тысячи деталей на одной машине за смену. Одна пресс-форма, работающая круглосуточно, способна выпускать более миллиона деталей в год.

Воспроизводимая точность — После настройки процесса разброс критических размеров от детали к детали удерживается в пределах ±0.005 inch. Именно благодаря такой стабильности автомобильная и медицинская отрасли применяют литьё под давлением для компонентов, от которых зависит безопасность.

Гибкость в выборе материала и цвета — Красители, наполнители, антипирены, УФ-стабилизаторы и армирующее стекловолокно можно вводить непосредственно в полимер. Многокомпонентное литьё и формование поверх основы позволяют объединять разные материалы или цвета за один цикл.

Низкая себестоимость детали при больших объёмах — После амортизации оснастки основную часть затрат составляют материал и машинное время. При крупносерийном выпуске материал для 10-граммовой детали из PP может стоить /bin/zsh.02-0.05, а машинное время — /bin/zsh.01-0.03. Ни один другой процесс переработки пластмасс не обеспечивает сопоставимой экономики в больших масштабах.

Высокая первоначальная стоимость оснастки — Серийная пресс-форма представляет собой прецизионный стальной инструмент. Простые одногнёздные алюминиевые формы стоят примерно от трёх до пяти тысяч долларов, а многогнёздные серийные формы с боковыми ползунами — от тридцати тысяч до более чем ста тысяч долларов. Такие вложения оправданы лишь при распределении затрат на достаточный объём выпуска.

Срок изготовления оснастки — От утверждения конструкции до получения пробных деталей изготовление пресс-формы обычно занимает 4-12 недель в зависимости от сложности. Изменения конструкции после обработки стали дороги и требуют времени, поэтому до запуска изготовления оснастки критически важно провести тщательный DFM-анализ.

Неэкономично для малых серий — Если вам требуется 100 деталей, литьё под давлением почти никогда не будет правильным выбором. Для прототипирования и малосерийного производства выгоднее 3D-печать, обработка на станках CNC или вакуумное литьё. В зависимости от сложности детали и стоимости оснастки литьё под давлением становится экономически оправданным при объёмах свыше 1,000-5,000 деталей.

Как литье под давлением соотносится с другими методами производства?

Литье под давлением — один из нескольких процессов производства пластмассовых изделий. Сопоставление его с выдувным и ротационным формованием, обработкой на CNC и 3D-печатью помогает выбрать подходящий процесс для конкретной задачи.

Литьё под давлением и выдувное формование — При выдувном формовании нагретую пластиковую заготовку-трубку (parison) раздувают внутри формы, получая полые изделия: бутылки, баки и контейнеры. Литьё под давлением позволяет получать сплошные детали с более жёсткими допусками и сложной геометрией. Если деталь полая, а требования к внешнему виду умеренные, следует выбрать выдувное формование. Если нужны точные элементы, живые шарниры или резьбовые вставки, выигрывает литьё под давлением.

Литьё под давлением и ротационное формование — При ротационном формовании порошковый пластик покрывает внутреннюю поверхность вращающейся формы, образуя крупные полые изделия: резервуары для воды, игровое оборудование и каяки. Оснастка дешевле (формы из листового металла или литого алюминия), но цикл длится долго — 10-30 минут на деталь, а размерная точность невысока. Литьё под давлением быстрее и точнее, однако максимальный размер детали ограничен усилием смыкания машины.

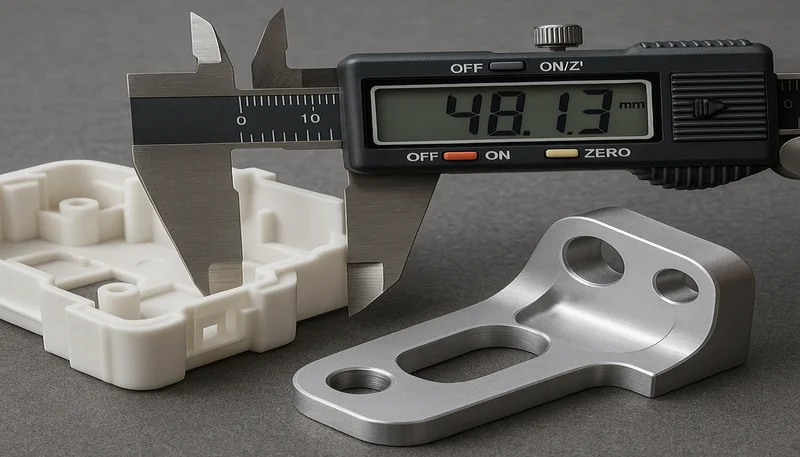

Литьё под давлением и обработка CNC — При обработке CNC материал удаляют из цельной заготовки пластика или металла. Метод обеспечивает превосходные допуски (±0.001 inch) и не требует вложений в оснастку, но стоимость одной детали не снижается с ростом объёма. Для 10 деталей CNC — очевидный выбор. Для 100,000 деталей литьё под давлением обходится в 10-50 раз дешевле на единицу.

Литьё под давлением и 3D-печать — 3D-печать создаёт детали послойно по цифровой модели. Она не требует оснастки, позволяет реализовать чрезвычайно сложную геометрию и идеально подходит для прототипов и единичных изделий. Однако при серийных объёмах она уступает литью под давлением по скорости, качеству поверхности, свойствам материала и себестоимости детали. В большинстве практических процессов 3D-печать используют для проверки конструкции, после чего переходят к серийному литью под давлением.

Правильный метод производства зависит от трёх переменных: геометрии детали (сплошная или полая, сложность), объёма выпуска (прототип или массовое производство) и целевой стоимости (бюджет на оснастку и экономика одной детали). Во многих случаях оптимально применять разные процессы на разных этапах жизненного цикла продукта.

Что следует учитывать при выборе поставщика услуг литья под давлением?

Выбор поставщика услуг литья под давлением — долгосрочное решение. После изготовления пресс-формы смена поставщика означает изготовление нового инструмента или перенос существующего. До заключения договора оцените поставщика по следующим параметрам: инженерные компетенции (качество обратной связи по DFM, опыт проектирования пресс-форм), производственные мощности (парк машин, доступное усилие смыкания, сменность), система качества (сертификаты ISO, измерительное оборудование, прослеживаемость) и оперативность коммуникации (насколько быстро он сообщает о проблемах и предлагает решения).

Для заказчиков, организующих закупки в Китае, решение не ограничивается техническими возможностями. Важны знание языков, экспортный опыт, организация логистики и защита интеллектуальной собственности. В нашем руководстве по поиску поставщика литья под давлением подробно изложена система оценки, но вкратце принцип таков: запрашивайте производственные доказательства, а не маркетинговые заявления. Поставщик, предоставляющий данные пробного литья, отчеты о контроле размеров и сертификаты на смолу, способен поддерживать ваш проект на уровне серийного производства.

Наиболее показательный критерий при оценке поставщика — качество получаемой обратной связи по DFM. Если поставщик уточняет суммарные допуски, предельные размеры следа впускного канала, сертификацию полимера, подбор цвета и изменение годового спроса, он оценивает проект на уровне серийного производства, а не просто рассчитывает цену ради получения заказа.

Готовы начать свой проект литья под давлением? В каждом проекте ZetarMold использует более чем 20-летний опыт литья под давлением, собственное производство пресс-форм и 47 машин усилием от 90T до 1850T. До запуска серийного производства наша инженерная команда проводит DFM-анализ, проверку конструкции пресс-формы и изготовление пробных образцов. Получить бесплатное предложение →

Часто задаваемые вопросы

Какова типичная продолжительность цикла литья под давлением?

Время цикла составляет от 2 секунд для небольших тонкостенных деталей из PP до более 60 секунд для крупных толстостенных деталей из конструкционных полимеров. Для большинства серийных деталей оно находится в диапазоне 10-30 секунд. Основную часть цикла занимает охлаждение — обычно 50-70% общего времени, — поэтому любое улучшение конструкции каналов охлаждения пресс-формы напрямую сокращает цикл и себестоимость детали. Время цикла конкретной детали зависит от толщины стенок, теплопроводности материала, марки стали пресс-формы и эффективности контура охлаждения. Опытный переработчик оптимизирует схему охлаждения при проектировании пресс-формы, чтобы минимизировать время цикла при сохранении стабильности размеров.

Можно ли литьем под давлением изготавливать детали со сложной внутренней геометрией?

Да, литье под давлением позволяет получать детали со сложной внутренней геометрией с помощью специальных механизмов пресс-формы. Наклонные толкатели, боковые механизмы, складные сердечники и устройства вывинчивания позволяют формировать внутреннюю резьбу, поднутрения и сложные внутренние элементы, недоступные для оснастки с прямым раскрытием. Эти механизмы повышают стоимость и сложность оснастки, но исключают вторичную механическую обработку. Для успеха важно привлекать инженерную команду литейного предприятия на ранней стадии разработки изделия, чтобы выявить проблемы формуемости и оптимизировать геометрию до обработки стали. Анализ технологичности на этом этапе существенно снижает стоимость оснастки и производственный риск.

В чем разница между литьем термопластов и реактопластов под давлением?

Термопласты обратимо плавятся и затвердевают физическим фазовым переходом; их можно в ограниченных пределах измельчать и перерабатывать, поэтому они пригодны для вторичной переработки и удобны. Реактопласты необратимо химически отверждаются и не переплавляются. Термопласты доминируют в литье (более 95% мирового выпуска) благодаря коротким циклам, простоте, меньшему браку и широкому выбору. Фенольные и эпоксидные реактопласты занимают ниши, где нужны термостойкость, стабильность размеров или электроизоляция выше возможностей термопластов. Для большинства покупателей термопласт — исходный выбор.

Сколько стоит литьевая пресс-форма?

Стоимость пресс-форм значительно варьируется в зависимости от сложности детали, количества гнезд, марки стали для формы и необходимых элементов, таких как боковые механизмы, подъемники или системы с горячеканальными литниками. Простая одногнездная алюминиевая пресс-форма для прототипа может стоить 3000-5000 долларов США и подходит для небольших серий и проверки конструкции. Производственная пресс-форма с несколькими гнездами, конформными каналами охлаждения и боковыми механизмами обычно стоит от 20 000 до более 100 000 долларов США. Ключевым соображением является окупаемость инвестиций: пресс-форма стоимостью 50 000 долларов США, производящая детали по 0,50 доллара США каждая, окупается примерно на 100 000 деталей по сравнению с фрезерной обработкой на станке с ЧПУ по 5,00 доллара США за деталь. Большинство проектов по литью под давлением становятся экономически выгодными при объемах свыше 5000-10 000 деталей.

Какие допуски может обеспечить литье под давлением?

Стандартные коммерческие допуски для деталей, отлитых под давлением, составляют плюс-минус 0,005 дюйма (0,13 мм) на критических размерах. Прецизионное литье с оптимизированным управлением процессом, стабильными партиями материала и хорошо спроектированным охлаждением может обеспечить допуск плюс-минус 0,001-0,002 дюйма (0,025-0,05 мм) на выбранных элементах. Однако, возможности по допускам определяются не только пресс-формой — они зависят от поведения материала при усадке, симметрии геометрии детали, расположения литника относительно критических размеров, равномерности охлаждения формы и стабильности процесса в течение производственных циклов. Ваш литейщик должен предоставить реалистичные ожидания по допускам на основе конкретной смолы, геометрии детали и объема производства на этапе анализа технологичности конструкции (DFM).

Как выбрать правильный материал для моей детали, отлитой под давлением?

Сначала определите эксплуатационные требования: механическую нагрузку и ударостойкость, постоянные и пиковые температуры, воздействие химических веществ и УФ-излучения, требования нормативного соответствия (FDA для контакта с пищевыми продуктами, ISO 10993 для медицинских изделий, класс горючести UL), а также требования к внешнему виду (текстура поверхности, подбор цвета, прозрачность). Затем оцените характеристики переработки: диапазон температуры расплава, требования к температуре пресс-формы, величину и направленность усадки, чувствительность к влаге и влияние на продолжительность цикла. Инженерная команда производителя должна рекомендовать материалы на основе своего опыта выпуска аналогичных изделий — именно поэтому сотрудничество с опытным поставщиком, перерабатывающим 400+ материалов для разных отраслей, приносит проекту реальную пользу.
