Как рассчитать усилие смыкания при литье под давлением?

Правильный расчёт усилия смыкания при литье под давлением¹ может определить качество² детали. Недостаточное усилие приводит к облоям, а чрезмерное повреждает пресс-форму. В этом руководстве приведены проверенные формулы, пошаговые расчёты и практические примеры, которые помогут определить оптимальное усилие смыкания для любого проекта.

Что такое усилие смыкания при литье под давлением?

Сила смыкания — это усилие пресса, которое удерживает форму закрытой, пока пластик заполняет и уплотняет полость. Она должна противостоять давлению в полости, не раздавливая вентиляционные каналы, не создавая напряжения во вставках и не растрачивая мощность пресса. Именно поэтому расчет следует проверять до предложения цены, пробного запуска формы и назначения машины.

Сила смыкания — это усилие машины, которое удерживает две половины формы закрытыми, пока расплавленный пластик заполняет и уплотняет полость. Она должна быть достаточно высокой, чтобы противостоять давлению в полости, но не настолько высокой, чтобы раздавить вентиляционные каналы, создать напряжение в форме или растратить мощность пресса. Если вы сравниваете поставщиков или планируете закупки, наше руководство по поиску поставщиков объясняет, как проверить, может ли поставщик рассчитать тоннаж, проверить соответствие формы и подобрать подходящий пресс до начала производства.

Усилие смыкания — это сжимающее усилие, которое термопластавтомат прикладывает, чтобы плотно удерживать половины пресс-формы закрытыми на этапах впрыска и выдержки под давлением. Это усилие должно преодолевать размыкающее усилие, создаваемое расплавленным пластиком под давлением внутри полости пресс-формы.

Независимо от того, отливаете ли вы небольшую крышку с защелкой или крупную приборную панель автомобиля, правильный подбор тоннажа определяет, будут ли ваши детали без облоя и размерно стабильными. Недостаточно сжатая форма приведет к облою, переуплотнению или даже повреждению оснастки. Избыточно сжатая форма растрачивает мощность машины и неоправданно увеличивает стоимость каждой детали.

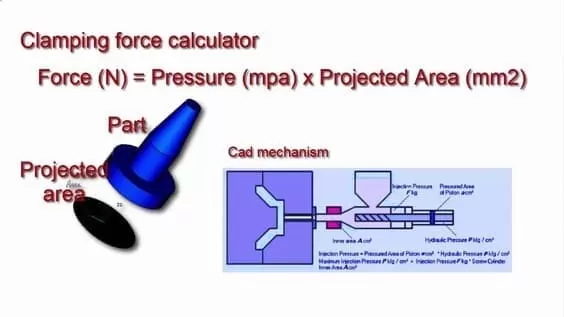

Основная формула расчёта требуемого усилия смыкания при литье под давлением: F = P × A. Здесь F — необходимое усилие смыкания, P — давление в полости (обычно измеряемое в bar или MPa), а A — проецируемая площадь формуемой детали (измеряемая в cm² или m²). Формула даёт теоретическое минимальное усилие, необходимое для предотвращения раскрытия формы.

Усилие смыкания выражают в тоннах или kN; 1 тонна = 9.81 kN. Машины классифицируют по максимальному усилию: от настольных 10-20 тонн до более 4000 тонн для автомобилей и крупных деталей.

Узел смыкания работает с гидравлическим, электрическим или гибридным приводом. Гидравлические системы обеспечивают большое усилие, но потребляют больше энергии, тогда как электрические дают точное управление и энергоэффективность. Понимание характеристик смыкания машины помогает оптимизировать процесс литья и получать стабильное качество деталей.

Почему важен расчёт усилия смыкания?

Расчёт усилия смыкания — это проверка, которая обеспечивает закрытие формы без облоя, «дыхания» формы или напряжения оснастки. Выбор машины в значительной степени зависит от этого числа. Слишком большие машины тратят энергию и связывают производственные мощности, а слишком маленькие машины не могут обеспечить надлежащее закрытие формы. Экономическое влияние выходит за рамки затрат на энергию, поскольку неправильный выбор машины влияет на время цикла, требования к обслуживанию, стабильность размеров и общую эффективность оборудования.

Недостаточное усилие смыкания также приводит к прогибу пресс-формы под давлением в полости. Если половины пресс-формы даже немного расходятся во время впрыска, полученные детали имеют отклонения размеров, коробление и дефекты поверхности. Этот прогиб становится особенно проблемным в тонкостенных изделиях, где допуски имеют решающее значение.

Какие факторы влияют на требуемое усилие смыкания?

Необходимое усилие смыкания определяется площадью проекции, давлением в полости, количеством гнёзд, площадью литниковой системы, вязкостью материала и запасом прочности. Площадь проекции — это наибольшая тень всей геометрии, заполняемой пластиком, в направлении раскрытия формы, поэтому необходимо учитывать гнёзда, литники, впускные каналы и некоторые элементы с поднутрениями. Высоковязкие материалы, тонкие стенки, длинные пути течения и малые впускные каналы обычно повышают давление в полости, что увеличивает требуемое усилие смыкания.

Давление в гнезде значительно меняется в зависимости от свойств материала, геометрии детали и условий процесса. Высоковязкие материалы, такие как поликарбонат (PC) и полиоксиметилен (POM), создают более высокое давление, чем низковязкие, например полипропилен (PP). Тонкие стенки, длинные пути течения и малые впускные литники повышают требования к давлению из-за увеличения сопротивления течению.

Вязкость материала резко меняется с температурой и скоростью сдвига. Конструкционные пластики обычно требуют более высокого давления в полости из-за молекулярной структуры и требований переработки. Стеклонаполненные материалы добавляют сложность: волокна повышают вязкость и влияют на схему потока по всей полости.

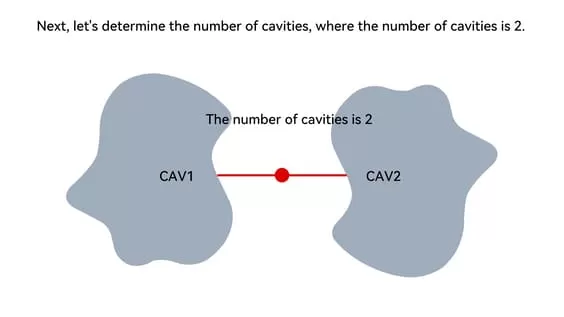

Число гнёзд умножает площадь проекции и напрямую повышает требование к смыканию. Одногнездная форма со 100 cm² становится 400 cm² при четырёх гнёздах, увеличивая разделяющее усилие вчетверо. Соединяющие каналы добавляют площадь, которую также учитывают.

Как пошагово рассчитать усилие смыкания?

Расчёт производится по формуле F = (P × A × n) / 1000 до добавления площади литников и запаса прочности. В этой формуле P — давление в полости в барах, A — площадь проекции на одно гнездо в см², а n — количество гнёзд. После получения теоретического значения добавьте вклад литниковой системы и реалистичный технологический запас перед выбором пресса.

Практический пример: крышка ноутбука изготавливается литьём из поликарбоната (PC). Проекционная площадь детали составляет 250 cm², используется двухгнездная пресс-форма, а для PC обычно требуется давление в полости 350 bar. Шаг 1: определите переменные — P = 350 bar, A = 250 cm², n = 2 гнезда. Шаг 2: примените формулу — F = (350 × 250 × 2) / 1000 = 175 тонн.

Не забудьте учесть в расчётах площадь проекции литниковой системы. В данном примере крышки ноутбука литниковая система добавляет приблизительно 25 cm² площади проекции. Уточнённый расчёт: общая площадь проекции = (250 + 25) × 2 = 550 cm². Итоговое усилие смыкания = (350 × 550) / 1000 = 192.5 tonnes. Разница в 17.5-tonne может определить, потребуется ли машина 180T или 220T.

Риск прогиба пресс-формы возрастает при увеличении площади проекции и уменьшении толщины основания. Даже высококачественные инструментальные стали заметно прогибаются при давлении в полости свыше 300 bar. Прогиб может составлять всего 0.05-0.1mm, но он вызывает облой по линии разъёма или небольшое раскрытие пресс-формы, влияющее на размеры детали. Для прецизионного литья с допусками менее 0.05mm мы рекомендуем увеличить коэффициент запаса до 20% и использовать опорные стойки в основании пресс-формы для уменьшения прогиба плит. Стоимость дополнительной опоры ничтожна по сравнению с затратами из-за повторяющегося облоя в крупносерийном производстве.

Каков коэффициент запаса усилия смыкания?

К рассчитанному минимальному усилию смыкания следует добавить коэффициент запаса 10-20%. Этот запас учитывает колебания давления при переработке, износ формы и естественную упругость стали под высоким давлением. Без него небольшие изменения процесса могут вызвать облой или проблемы с размерами.

Риск деформации пресс-формы возрастает при увеличении площади проекции и уменьшении толщины основания. Даже качественно изготовленная литьевая пресс-форма³ из высокосортной инструментальной стали может заметно прогибаться при давлении в полости свыше 300 бар. Прогиб может составлять всего 0,05–0,1 мм, но этого достаточно для образования облоя по линии разъёма или небольшого раскрытия пресс-формы, влияющего на размеры детали.

Как выбрать правильный тоннаж машины?

Правильная мощность машины — это наименьший пресс, который безопасно превышает расчётную потребность в усилии смыкания и при этом подходит по размеру формы и объёму впрыска. Пресс, который слишком мал, грозит облоем и нестабильностью размеров, а пресс, который слишком велик, тратит энергию, снижает гибкость планирования и может перегрузить оснастку, если операторы компенсируют другие проблемы процесса за счёт усилия смыкания.

Нужна помощь в расчете усилия смыкания для вашего проекта? Опытные инженеры ZetarMold предоставляют точные расчеты тоннажа и оптимизацию DFM, чтобы гарантировать соответствие ваших деталей требованиям качества при минимизации производственных затрат. Наш более чем 20-летний опыт в литье под давлением и комплексный парк машин от 90T до 1850T обеспечивают возможность реализации проектов любого масштаба. Получите бесплатное предложение сегодня и позвольте нашей команде оптимизировать ваши требования к усилию смыкания для максимальной эффективности и качества.

При выборе машины критически важным становится учет многополостной формы. Если для одной полости может потребоваться 100 тонн, то 8-полостная версия той же детали с учетом литников и впусков может потребовать 800+ тонн. Некоторые производители оптимизируют производство, уменьшая число полостей в соответствии с доступным усилием смыкания машины, вместо инвестиций в более крупное оборудование.

Каковы распространённые ошибки расчёта усилия смыкания?

В этом разделе рассматриваются основные категории типичных ошибок при выборе усилия смыкания. Недостаточное усилие создаёт очевидные проблемы: образование облоя, отклонения размеров и отбраковку деталей. Однако чрезмерное усилие вызывает менее заметные, но столь же серьёзные последствия. Избыточное усилие смыкания создаёт ненужные напряжения в компонентах формы, приводя к преждевременному износу, трещинам вокруг выталкивающих штифтов и повреждению хрупких элементов формы, таких как тонкие сердечники или ползуны.

Игнорирование площади проекции литниковой системы — распространённая ошибка расчёта, которая может занижать необходимый тоннаж на 15-25%. Сложные литниковые системы с крупными сечениями вносят значительный вклад в общее размыкающее усилие. Горячеканальные системы устраняют эту проблему, но создают другие требования к конструкции формы и переработке.

Ошибочные предположения о давлении в гнезде портят многие расчёты. Применение общих значений вместо данных конкретного материала приводит к неправильному выбору усилия смыкания. Марки со стекловолокном, переработанное сырьё и изменения температуры переработки влияют на фактическое давление в гнезде при производстве.

Чем отличается усилие смыкания для многогнездных форм?

Для многогнёздных пресс-форм усилие смыкания рассчитывается на основе общей площади проекции всех гнёзд плюс литниковой системы и дисбаланса давления. Для двухгнёздной формы обычно требуется усилие, несколько превышающее удвоенное усилие для одного гнезда, поскольку литниковая система добавляет площадь проекции и может создавать дополнительные потери давления. Для семейных пресс-форм требуется ещё больше внимания, так как разные размеры изделий и толщины стенок могут заполняться при разном давлении.

Семейные формы создают особые сложности при расчете усилия смыкания. Разные размеры деталей в одной форме требуют разного давления, причем малые тонкие участки обычно требуют более высокого давления, чем крупные толстые компоненты. Расчет должен учитывать пиковые условия давления для всех вариантов полостей.

Учитывайте влияние расположения гнёзд на распределение давления. Линейное расположение может создавать градиент давления от литника до конца заполнения, тогда как круговая компоновка обеспечивает более сбалансированное заполнение. Эти перепады давления влияют на локальные размыкающие усилия и могут потребовать дополнительных коэффициентов запаса в зонах пикового давления.

Часто задаваемые вопросы

Какова формула усилия смыкания при литье под давлением?

Формула усилия смыкания: F = P × A × n / 1000, где F — тонны, P — давление в полости в барах, A — площадь проекции в квадратных сантиметрах, а n — количество гнёзд. Это даёт теоретический минимум, а не окончательный выбор машины. В реальном производстве добавьте 10-20% запаса прочности, включите площадь проекции литников и убедитесь, что выбранная машина имеет достаточный размер плит, расстояние между тяговыми стержнями, объём впрыска и резерв давления впрыска. Цель — стабильное закрытие формы без пережатия оснастки.

Какое усилие смыкания требуется для детали из PC площадью 200 cm²?

Для однополостной детали из ПК площадью 200 см² практическая оценка: F = 350 бар × 200 см² × 1 / 1000 = 70 тонн минимум. Добавьте 15-процентный запас безопасности, и результат составит около 80,5 тонн. Если литниковая система добавляет примерно 25 см² проекционной площади, требование возрастает до примерно 87,5 тонн. На практике пресс на 100-120 тонн обычно является более безопасным начальным диапазоном, поскольку вязкость ПК, размер литника, толщина стенки и давление уплотнения могут увеличить реальную потребность в усилии смыкания во время испытаний.

Может ли чрезмерное усилие смыкания повредить пресс-форму?

Да, чрезмерное усилие смыкания может повредить пресс-форму, поскольку пресс сжимает плоскость разъёма сильнее, чем требуется для данной работы. Пережатие может ускорить износ плоскости разъёма, раздавить вентиляционные каналы, увеличить нагрузку на тяговые стержни и плиты, деформировать тонкие вставки и затруднить стабильную подгонку слайдеров или лифтеров. Это также приводит к потере энергии и маскирует коренные причины, такие как плохая вентиляция или чрезмерное давление впрыска. Наша команда предпочитает рассчитывать необходимое усилие смыкания, проводить испытания с разумным запасом прочности, а затем корректировать на основе облоя, следов от вентиляции, размеров изделия и следов на пресс-форме.

Что произойдёт, если усилие смыкания слишком мало?

Если усилие смыкания слишком низкое, давление в полости может разомкнуть половины формы во время заполнения или подпрессовки. Наиболее видимый результат — облой по плоскости разъёма, но скрытые проблемы могут быть хуже: вариация размеров, нестабильный вес изделия, загрязнение вентиляционных каналов, поверхностные дефекты и недоливы, если пластик вытекает до завершения подпрессовки полости. Операторы могут попытаться снизить давление впрыска, но это может привести к получению слабых изделий. Лучший ответ — пересчитать площадь проекции, проверить давление в полости, оценить подгонку формы и выбрать пресс с достаточным запасом усилия смыкания.

Как рассчитать проекционную площадь сложных деталей?

Для сложных деталей рассчитайте проекционную площадь, рассматривая тень всей геометрии, заполненной пластиком, в направлении раскрытия формы. Анализ тени в CAD — самый надежный метод, поскольку он учитывает ребра, бобышки, окна и неправильные контуры, которые легко упустить вручную. Если CAD недоступен, разделите деталь на прямоугольники, круги, треугольники и кольцевые секции, затем сложите площади. Включите литники, холодные слитки, литниковые системы и каждую полость в форме. Не используйте вес детали как упрощение; потребность в усилии смыкания зависит от проекционной площади и давления в полости, а не только от граммов материала.
