O que é o ângulo de saída na moldagem por injeção?

Sua peça moldada por injeção acabou de sair da ferramenta — ou melhor, não saiu. Ela ficou presa ao núcleo como se estivesse colada. Agora você tem uma peça danificada, uma cavidade riscada e uma linha de produção parada. Em nove de cada dez casos, o culpado é um ângulo de saída¹ insuficiente.

Neste guia, explicarei o que é o ângulo de saída, como calculá-lo para diferentes materiais e acabamentos superficiais e os valores específicos que utilizamos no chão de fábrica após 20+ anos a fabricar moldes de injeção. Nada de teoria sem prática — apenas as regras que realmente funcionam.

O que é um ângulo de saída na moldagem por injeção?

Um ângulo de desmoldação na moldação por injeção é definido pela função, pelas restrições e pelos compromissos explicados nesta secção. Trata-se da conicidade deliberada incorporada em cada face vertical de uma peça para que possa ser ejetada do molde de injeção sem vencer o atrito. Pense na ligeira inclinação no interior de uma cuvete de gelo — sem essa inclinação, nunca conseguiria retirar o gelo inteiro.

Em termos técnicos, o ângulo de saída é medido em graus a partir do eixo vertical da direção de abertura do molde. Se uma parede for perfeitamente perpendicular à linha de partição (ângulo de 0°), a peça cria uma vedação a vácuo contra o aço ao esfriar e contrair. É essa vedação que torna a ejeção² violenta — ou impossível. Adicionar até mesmo 0.5° de inclinação rompe a vedação e permite a entrada de ar atrás da peça durante a ejeção.

Eis um número que surpreende muitos projetistas: a força de atrito entre uma peça de plástico em arrefecimento e um macho de aço polido pode ultrapassar 500 N por centímetro quadrado de área de contacto. Numa peça com uma parede cilíndrica de 50 mm de altura, isto representa potencialmente milhares de newtons de força de retenção a atuar contra os pinos extratores. O ângulo de saída é o que mantém essa força controlável.

Na nossa fábrica, já recebemos para retrabalho peças cujo projetista original especificou um ângulo de saída de 0° num furo com 40 mm de profundidade. O resultado? Uma em cada 20 peças ficava presa e tinha de ser retirada manualmente à força — numa produção de alta velocidade de 100,000 peças. A solução foi uma modificação do molde que custou $3,500 e duas semanas de produção perdida. Um ângulo de saída de 1° desde o início não teria custado absolutamente nada.

Por que peças moldadas por injeção precisam de ângulos de saída?

Esta secção trata da necessidade de ângulos de calado nas peças moldadas por injeção e do seu impacto nos custos, qualidade, prazos ou risco de aprovisionamento. As peças precisam de ângulos de calado porque, sem eles, o plástico contrai-se firmemente sobre o núcleo do molde durante o arrefecimento e cria fricção suficiente para tornar a ejeção impossível — ou, no mínimo, danosa. O ângulo de calado (o afunilamento nas superfícies verticais) quebra a vedação a vácuo e reduz o atrito de contacto, permitindo uma remoção da peça limpa e fiável em cada ciclo. Quanto mais alto for o elemento e mais rígido o material, mais crítico se torna o calado.

Durante o arrefecimento, o termoplástico contrai-se em direção ao centro da sua massa. Nas características externas (lado da cavidade), esta contração afasta o plástico do aço — o que é vantajoso. Porém, nas características internas (lado do macho), a contração aperta o plástico contra o aço. Quanto mais alta e vertical for a superfície do macho, maior é a área de contacto, maior é o atrito e mais difícil é a extração. O ângulo de saída reduz progressivamente essa área de contacto de baixo para cima.

Sem um ângulo de saída adequado, vários problemas sucedem-se em cascata na produção: peças presas que exigem remoção manual, riscos superficiais e marcas de arrastamento em cada ciclo, maior tensão nos pinos extratores que provoca a sua rutura prematura, ejeção irregular que causa empeno ou fissuras e um tempo de produção por moldação por injeção mais longo, porque a fase de ejeção não pode ser acelerada em segurança.

Também já vi casos em que peças sem ângulo de saída eram extraídas sem problemas nas primeiras 50 injeções de uma ferramenta nova e polida, mas começavam a prender após 5,000 injeções, à medida que a superfície do molde desenvolvia desgaste microscópico. O ângulo de saída não serve apenas para assegurar o funcionamento no primeiro dia; serve para garantir um funcionamento fiável durante toda a vida útil da ferramenta.

Existe uma vantagem secundária que é frequentemente ignorada: o ângulo de saída melhora o fluxo de ar e de fluido de refrigeração no interior do molde. As superfícies cónicas criam uma via de ventilação natural que ajuda o ar e os gases retidos a escapar durante o enchimento. Isto reduz as marcas de queimadura, as injeções curtas e a necessidade de esquemas de ventilação complexos — especialmente em peças com nervuras profundas.

Quais fatores afetam o ângulo de saída necessário?

Esta secção trata dos fatores que afetam o ângulo de calado necessário e o seu impacto nos custos, qualidade, prazos ou risco de aprovisionamento. Os cinco principais fatores que determinam o ângulo de calado necessário são: rigidez do material, acabamento superficial, geometria da peça (profundidade do elemento), espessura da parede e volume de produção. Os plásticos rígidos, as superfícies texturizadas, os elementos profundos e as produções de alto volume exigem um ângulo de calado maior — tipicamente 1,5–3° para combinações exigentes, contra 0,5–1° para as mais simples.

Rigidez do material: Os materiais rígidos, como o policarbonato (PC), o POM (acetal) e os nylons reforçados com fibra de vidro, resistem à deformação durante a ejeção. Não “cedem” ao deslizar para fora do macho, pelo que precisam de um ângulo de saída maior — normalmente 1.5–3°. Os materiais mais macios, como TPU, PE e PP, toleram um ângulo de saída menor (0.5–1°), porque fletem ligeiramente durante a ejeção e desmoldam com maior facilidade.

Acabamento superficial: Este é o fator que costuma surpreender. Uma superfície de molde polida (acabamento SPI A1 ou A2) tem baixo atrito, pelo que um ângulo de saída de 0.5–1° pode ser suficiente. Contudo, uma superfície texturada (acabamento SPI B, C ou D, ou EDM) atua como dentes microscópicos que agarram o plástico. Por cada 0.001” (0.025 mm) de profundidade da textura, é necessário acrescentar 1–1.5° ao ângulo de saída.

Geometria da peça: cavidades profundas, nervuras altas e núcleos compridos amplificam o atrito. Uma bolsa de 10 mm com 1° de saída funciona bem; uma de 100 mm com 1° tende a aderir porque a área de contacto é 10× maior. Regra prática: em características com mais de 50 mm, aumente a saída pelo menos 0.5° por cada 25 mm adicionais de profundidade.

Espessura da parede: paredes mais espessas contraem mais, aumentando a força de aderência aos núcleos. Uma seção de parede de 4 mm exigirá mais ângulo de saída que uma seção de 1,5 mm com a mesma geometria e material.

Volume de produção: Em projetos e ferramentais de moldes de injeção para protótipos de baixo volume (menos de 1,000 ciclos), é possível usar um ângulo menor porque a ferramenta permanece impecável. Em ferramentas de produção que executam mais de 100K ciclos, um ângulo generoso é essencial — a superfície do molde se degrada com o tempo, e o que funciona no ciclo nº 1 pode prender no ciclo nº 50,000.

Como calcular o ângulo de saída correto?

Há duas abordagens práticas: tabelas de regras empíricas e análise baseada em CAD. Para a maioria das peças, o método baseado em tabelas é suficiente. Para peças complexas ou de alta precisão, a simulação CAD detecta problemas que as tabelas não identificam.

A fórmula básica: Para determinada profundidade do recurso (H) e folga desejada na parte superior (C), o ângulo de saída θ = arctan(C / H). Na prática, a maioria dos engenheiros não faz esse cálculo — consulta os mínimos específicos do material e acrescenta uma margem de segurança.

Regra geral para superfícies lisas: - Peças pequenas (profundidade do elemento <50 mm): ≥1° - Peças médias (profundidade do elemento 50–150 mm): ≥1.5° - Peças grandes (profundidade do elemento >150 mm): ≥2–3° - Todas as superfícies: mínimo de 0.5°, mesmo para materiais de baixo atrito

Ajuste para textura: Em superfícies texturizadas, adicione 1–1.5° para cada 0.001” (0.025 mm) de profundidade da textura. Seu fornecedor de moldagem por injeção deve informar a especificação exata da profundidade — sempre confirme com ele antes de finalizar o ângulo.

Análise baseada em CAD: as ferramentas modernas de simulação do fluxo no molde (Moldflow, Moldex3D) conseguem prever as forças de ejeção e identificar zonas onde o ângulo de saída é insuficiente. Executamos estas simulações em peças complexas para detetar problemas relacionados com o ângulo de saída antes do corte do aço. É muito mais económico corrigir um modelo CAD do que voltar a maquinar uma cavidade.

Uma dica prática que utilizamos no chão de fábrica: em caso de dúvida, aumente o ângulo de saída. Quase nunca é errado ter um ângulo de saída superior ao mínimo — os únicos casos em que um ângulo excessivo causa problemas são os encaixes de precisão e os elementos de encaixe por pressão em que a conicidade altera a geometria. Para esses elementos, especifique a direção do ângulo de saída (em direção à superfície funcional ou afastando-se dela) e verifique-a com as tolerâncias.

Que normas de ângulo de saída deve seguir consoante o material?

Para superfícies lisas do molde, a maioria dos plásticos de engenharia (ABS, PA66, PC) necessita de um ângulo de desmoldação de 1–2°, enquanto para materiais mais macios, como PP e TPU, bastam 0.5–1°. Os materiais de alta temperatura ou reforçados com fibra de vidro, como PEEK e GF-PA66, requerem 1.5–3°. Por cada incremento de profundidade da textura (0.001”), acrescente mais 1–1.5° a estes valores de base. A tabela abaixo apresenta o detalhe por material.

Ressalva importante: estes valores aplicam-se a superfícies de molde lisas (SPI A-2 ou melhor). Por cada nível inferior de acabamento da superfície (polido → mate fino → mate grosso → texturizado), acrescente 0,5–1,5° ao ângulo de saída recomendado. Para superfícies de EDM, acrescente no mínimo 1–2°.

Os graus reforçados com fibra de vidro merecem atenção especial. Ao passar de PA66 sem reforço para PA66 com 30% de fibra de vidro, a peça torna-se significativamente mais rígida e abrasiva. A carga também aumenta a rugosidade da superfície da peça moldada, elevando o atrito durante a ejeção. A nossa regra: acrescente 0,5–1° para qualquer grau reforçado com fibra de vidro ou cargas minerais.

Quais são os erros comuns relativos ao ângulo de saída?

Os erros comuns de ângulo de saída são as principais categorias explicadas nesta seção. Após duas décadas analisando projetos de moldes, vejo os mesmos erros se repetirem. Estes são os que mais custam tempo e dinheiro.

Erro 1: Especificar 0° de ângulo de saída em superfícies cosméticas. Alguns projetistas acham que o ângulo de saída ficará visível nas superfícies aparentes e, por isso, especificam zero. A realidade: 0.5° é praticamente invisível na maioria das peças, e 1° é imperceptível em qualquer peça maior que um micromolde médico. Enquanto isso, um ângulo de saída de 0° em uma superfície cosmética polida causa marcas de arraste em todas as peças — o que é muito mais visível do que uma inclinação de 1°.

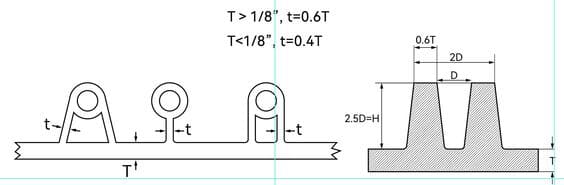

Erro 2: Ignorar o ângulo de saída nas nervuras e ressaltos. Todos se lembram das paredes exteriores. Contudo, as nervuras e os ressaltos internos têm as folgas de extração mais apertadas e a menor área de contacto com os pinos extratores. Estas características exigem pelo menos 0.5° por lado — e muitos projetistas deixam-nas a 0° por serem “pequenas”. Uma nervura presa interrompe a produção tanto como uma parede presa.

Erro 3: não considerar a profundidade da textura. Isso ocorre quando a especificação da textura é acrescentada após a conclusão do projeto do molde. O projetista usa valores de ângulo para superfície lisa, a textura é aplicada depois e, de repente, todas as peças prendem. Sempre confirme a profundidade da textura antes de finalizar o ângulo de saída.

Erro 4: ângulo de saída na direção errada. Se aplicar um ângulo que torna a peça mais estreita na linha de junta em vez de mais larga, criou uma contrassaída — a peça fica presa no molde em vez de se soltar. Trata-se de um erro de CAD, mas chega ao fabrico do molde mais vezes do que seria de esperar, sobretudo em peças complexas com vários núcleos.

Erro 5: ângulo de saída insuficiente em cavidades profundas. Um ângulo de saída de 2° em uma cavidade de 5 mm de profundidade é adequado. Os mesmos 2° em uma cavidade de 100 mm podem não ser suficientes — a força de atrito aumenta com a área superficial, e uma parede de 100 mm de profundidade tem uma grande área. Para elementos profundos, aumente progressivamente o ângulo de saída ou use ângulos escalonados.

Todos estes erros têm algo em comum: são baratos de corrigir em CAD e caros de corrigir no aço. Detetar um problema de ângulo de saída no ecrã demora 30 minutos. Corrigi-lo numa cavidade de aço endurecido demora duas semanas e custa milhares de dólares. Por isso, uma análise minuciosa dos ângulos de saída deve fazer parte da aprovação de todos os projetos de moldes antes do início da maquinação.

Perguntas mais frequentes

Qual é o ângulo de saída mínimo para moldagem por injeção?

O mínimo absoluto é 0.25° para materiais muito macios e flexíveis como TPU ou LDPE com superfície de molde polida. Para a maioria dos plásticos de engenharia (ABS, PA66, PC) numa superfície lisa, o mínimo prático é 0.5–1°. Valores abaixo de 0.5° são arriscados em ferramentas de produção e só devem ser usados quando a geometria não permite mais. Em produção, a maioria dos moldadores recomenda pelo menos 1° como ponto inicial confortável para assegurar ejeção fiável durante toda a vida da ferramenta.

É possível moldar peças por injeção com ângulo de saída zero?

Tecnicamente, sim, mas requer medidas especiais: utilização abundante de agentes desmoldantes, velocidades de ejeção muito baixas e aceitação de taxas de refugo mais elevadas. As peças sem ângulo de desmoldagem exigem normalmente placas extratoras em vez de pernos ejetores e, mesmo assim, surgem marcas superficiais de arrastamento em todas as peças. Para qualquer volume superior ao da prototipagem, a ausência de ângulo de desmoldagem é uma falsa economia que conduz a uma qualidade inconsistente e a retrabalho dispendioso do molde. A maioria das empresas de moldação experientes assinala as características sem ângulo de desmoldagem como um risco de DFM e recomenda pelo menos uma conicidade mínima.

Como afeta o acabamento superficial o ângulo de saída necessário?

O acabamento superficial é um dos fatores com maior impacto na especificação do ângulo de saída. Uma superfície polida (SPI A-1) necessita apenas de 0.5–1° de saída para a maioria dos materiais, porque o aço liso apresenta baixo atrito. Um acabamento EDM normal (SPI C-1) necessita de 1.5–2° adicionais porque a textura obtida por erosão elétrica prende mecanicamente o plástico. As superfícies texturadas necessitam de mais 1–1.5° por cada 0.001” de profundidade da textura. Confirme sempre a especificação de acabamento antes de finalizar os valores do ângulo de saída — alterar o acabamento depois de o molde ter sido maquinado é extremamente dispendioso.

Qual ângulo de saída é necessário para superfícies texturizadas?

Para superfícies texturadas, adicione 1–1.5° de ângulo de desmoldagem por cada 0.001” (0.025 mm) de profundidade da textura. Uma textura ligeira obtida por jato de areia, com 0.001”, necessita de cerca de 1–1.5° adicionais. Um grão de couro profundo, com 0.004”, necessita de 4–6° adicionais, para além do ângulo de base do seu material. As superfícies internas (lado do macho) necessitam de mais ângulo do que as superfícies externas (lado da cavidade), porque a contração aperta mais o macho. Confirme sempre a profundidade exata da textura junto do fornecedor de texturização do molde, pois diferentes fornecedores podem ter especificações de profundidade ligeiramente distintas para o mesmo padrão nominal de textura.

O ângulo de saída afeta a precisão dimensional da peça?

Sim, mas o efeito é normalmente insignificante para valores de ângulo de saída normais. Um ângulo de saída de 2° numa parede com 50 mm de altura altera a dimensão superior em aproximadamente 1.75 mm de cada lado. Se a peça tiver tolerâncias apertadas nessa parede, deve considerar a conicidade na cadeia de tolerâncias e especificar qual é a dimensão de referência (superior, inferior ou ponto médio). Para a maioria das aplicações com ângulo de saída inferior a 3°, o impacto dimensional fica dentro das tolerâncias de moldação padrão (±0.1–0.3 mm) e não causará problemas funcionais.

De que ângulo de desmoldagem necessita o policarbonato?

O policarbonato é um material rígido e de elevado atrito que exige normalmente um ângulo de saída de 1–2° em superfícies lisas do molde. Para peças de PC texturadas ou com acabamento mate, aumente o ângulo de saída para um mínimo de 2–4°. A elevada viscosidade do PC fundido também significa que enche os moldes a pressões de injeção mais elevadas, o que pode aumentar a força de aderência durante a ejeção — mais um motivo para prever ângulos de saída generosos nas peças de policarbonato. Segundo a nossa experiência, especificar um ângulo de saída insuficiente em PC é uma das causas mais comuns de problemas de produção com este material. Especifique sempre ângulos de saída generosos para peças de PC durante a fase de DFM.

O que acontece se o ângulo de saída for muito pequeno?

Os sintomas são progressivos e agravam-se ao longo da vida útil da ferramenta. Primeiro, notará ligeiras marcas de arrastamento ou alterações do brilho na superfície da peça, onde o plástico raspou no aço. Depois, as peças começam a prender de forma intermitente, exigindo velocidades de ejeção mais baixas ou a intervenção do operador. À medida que a superfície do molde se degrada, observará cada vez mais marcas de fricção, riscos e empeno devido a forças de ejeção desiguais. Em casos graves, as peças fissuram durante a remoção. A superfície do molde também se desgasta mais rapidamente em zonas com pouco ângulo de desmoldagem, criando uma espiral descendente de deterioração da qualidade e aumento das taxas de rejeição. Em caso de dúvida, consulte sempre a sua empresa de moldagem antes de finalizar o projeto.

Precisa de uma cotação para seu projeto de moldagem por injeção?

Antes de enviar o seu próximo projeto de molde para a ferramentaria, percorra esta lista de verificação rápida: todas as faces verticais têm um ângulo de saída ≥1°, as superfícies texturadas têm um ângulo adicional correspondente à profundidade da textura, as nervuras e os ressaltos não foram esquecidos e a direção de saída acompanha a abertura do molde. Se alguma opção não estiver assinalada, corrija-a agora no CAD — a sua equipa de produção agradecer-lhe-á mais tarde. Precisa de uma análise especializada do seu projeto? Obtenha preços competitivos, comentários de DFM (incluindo a análise do ângulo de saída) e um calendário de produção junto da equipa de engenharia da ZetarMold. Com 47 máquinas de moldação por injeção (90T a 1850T), mais de 400 materiais processados e mais de 20 anos de experiência, detetamos os problemas relacionados com o ângulo de saída antes de se tornarem problemas de produção.
