Como maximizar a eficiência da moldagem por injeção?

Quais são as principais métricas que definem a eficiência da moldagem por injeção?

A eficiência do processo de injeção não é um número isolado: ela resulta de várias métricas inter-relacionadas que, em conjunto, determinam a eficácia com que sua operação transforma matérias-primas, energia e mão de obra em peças de qualidade. Após mais de duas décadas conduzindo operações de moldagem por injeção¹ na Zetar, aprendi que melhorar a eficiência exige, primeiro, medi-la corretamente.

As métricas de eficiência mais importantes incluem:

Na Zetar, acompanhamos estas métricas em tempo real nas mais de 30 máquinas através de monitorização centralizada. Esta abordagem permite identificar ineficiências e aplicar melhorias direcionadas, em vez de adivinhar.

A ideia principal é que estas métricas estão interligadas. Reduzir o ciclo sem manter a qualidade apenas desloca o problema — produz mais peças mais depressa, mas o maior desperdício consome os ganhos. A verdadeira melhoria aborda todas as dimensões simultaneamente.

Como otimizar o tempo de ciclo sem sacrificar a qualidade da peça?

A otimização do tempo de ciclo é o fator com maior impacto na melhoria da eficiência da moldagem por injeção, pois aumenta diretamente a produtividade com os equipamentos e a mão de obra existentes. Um ciclo típico de moldagem por injeção é composto por quatro fases: injeção (enchimento + compactação), arrefecimento, abertura do molde/extração e fecho do molde. Entre estas, o tempo de arrefecimento é dominante.

Na Zetar, o tempo de arrefecimento representa normalmente 60–80% do tempo total de ciclo. Isto significa que mesmo uma redução de 10% no tempo de arrefecimento pode melhorar o tempo de ciclo global em 6–8% — o que, ao longo de milhões de ciclos, representa ganhos significativos de capacidade e custos.

Eis as estratégias comprovadas que utilizamos para otimizar cada fase do ciclo:

• Otimizar a disposição dos canais de refrigeração para uma extração uniforme do calor — os canais devem estar equidistantes da superfície da cavidade (normalmente a uma distância da superfície equivalente a 1,5–2 vezes o diâmetro do canal)
• Use canais de resfriamento conformais (insertos metálicos impressos em 3D) em peças complexas nas quais os canais convencionais perfurados em linha reta não conseguem proporcionar resfriamento uniforme
• Implemente materiais de alta condutividade (ligas de cobre-berílio) em pontos quentes onde o aço-ferramenta padrão não extrai calor com rapidez suficiente
• Mantenha a temperatura e a taxa de fluxo da água de arrefecimento — o fluxo turbulento (número de Reynolds > 4000) transfere calor 3–5 vezes mais eficientemente do que o fluxo laminar
• Limpeza regular dos canais de resfriamento para evitar o acúmulo de incrustações que reduz a transferência de calor

• Use a transferência de velocidade para pressão (V/P) com 95–98% de preenchimento para obter peso consistente da peça
• Otimize os perfis de velocidade de injeção — um preenchimento mais rápido reduz o resfriamento da frente de fluxo e pode melhorar a qualidade da peça
• Garanta que o estudo de vedação do ponto de injeção determine o tempo mínimo eficaz de manutenção

• Minimize o curso de abertura do molde ao estritamente necessário para a ejeção da peça
• Otimize a velocidade e o curso do ejetor
• Utilize a remoção robotizada das peças para eliminar a necessidade de queda por gravidade (que exige uma abertura maior do molde)

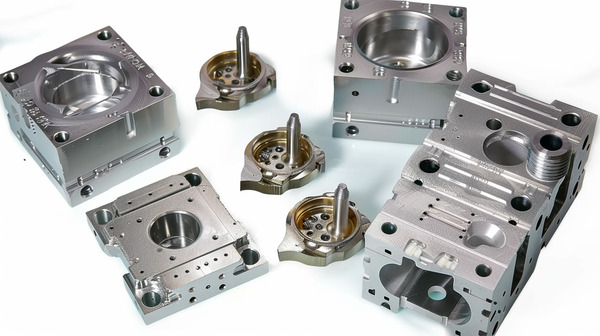

Qual é o papel do projeto do molde na eficiência da produção?

O próprio molde é o fator mais crítico na eficiência da moldagem por injeção, mas o seu impacto é frequentemente subestimado porque é um investimento único que fica definido antes do início da produção. Um molde bem projetado produz peças mais depressa, com menos defeitos, e exige menos manutenção do que um molde mal projetado.

Na Zetar, nossa equipe de projeto de moldes² se concentra em diversos recursos de projeto essenciais para a eficiência:

Projeto do sistema de canais: o sistema de canais afeta diretamente tanto a eficiência do material quanto o tempo de ciclo. Os sistemas de canais quentes³ eliminam totalmente o desperdício nos canais, aumentando o aproveitamento do material de ~85% para ~98%, e reduzem o tempo de ciclo ao dispensar o resfriamento e a ejeção dos canais. Em produções de alto volume, o investimento em um sistema de canais quentes costuma se pagar em 3–6 meses apenas com a economia de material.

Otimização de múltiplas cavidades: aumentar o número de cavidades multiplica a produção por ciclo, mas somente se todas forem preenchidas uniformemente. Um preenchimento desequilibrado causa variações de qualidade entre as cavidades e eleva a taxa de refugo. Usamos análise de fluxo do molde para garantir o preenchimento equilibrado de todas as cavidades e verificamos esse equilíbrio durante os testes do molde por meio de estudos comparativos do peso das peças entre cavidades.

Ventilação e ejeção: uma ventilação inadequada reduz a velocidade de injeção, pois os operadores diminuem a velocidade para evitar queimaduras, enquanto um projeto deficiente de ejeção provoca aderência, aumenta o tempo de ciclo e causa danos. A ventilação correta em todos os pontos de encontro das frentes de fluxo e uma disposição otimizada dos pinos ejetores evitam esses problemas.

Projeto de resfriamento do molde: como discutido na otimização do tempo de ciclo, o projeto dos canais de resfriamento é incorporado ao molde e não pode ser alterado após sua fabricação. Por isso, dedicamos um tempo significativo de engenharia à análise de resfriamento durante a fase de projeto do molde, usando software de análise de fluxo.

Como a manutenção preventiva afeta a eficiência da moldagem?

O tempo de inatividade não planejado é o assassino silencioso da eficiência da moldagem por injeção. Cada minuto em que uma máquina fica parada devido a uma quebra do molde, falha do aquecedor ou vazamento hidráulico representa capacidade de produção perdida que nunca pode ser recuperada. Os programas de manutenção preventiva convertem falhas imprevisíveis em janelas de manutenção planejadas que minimizam a interrupção.

Na Zetar, o nosso programa de manutenção funciona em três níveis:

Verificações diárias: no início de cada turno, os operadores fazem inspeções visuais, verificam os níveis de óleo e as leituras de temperatura e limpam as superfícies de partição do molde. Essas verificações de 10 minutos identificam problemas em desenvolvimento antes que causem falhas.

Manutenção programada dos moldes: cada molde passa por manutenção completa em intervalos definidos de acordo com o número de ciclos:

Manutenção preventiva das máquinas: as máquinas de moldagem por injeção seguem os cronogramas recomendados pelos fabricantes, incluindo troca do óleo hidráulico, inspeção do cilindro e da rosca, teste das cintas aquecedoras e lubrificação das colunas. Registramos todas as atividades de manutenção em nosso MES (Sistema de Execução da Manufatura) para garantir que nada seja esquecido.

O resultado do nosso programa de manutenção preventiva é uma taxa de paradas não planejadas inferior a 3%, em comparação com a média do setor de 8–15%. Isso se traduz diretamente em maior utilização das máquinas e produção mais consistente.

Quais estratégias de automação geram os maiores ganhos de eficiência?

A automação na moldagem por injeção evoluiu muito além da simples remoção robotizada de peças. As estratégias modernas de automação abrangem o manuseamento de materiais, operações no molde, inspeção de qualidade e otimização do processo baseada em dados — tudo a funcionar em conjunto para maximizar o rendimento e a consistência.

Na Zetar, implementámos a automatização em várias etapas do nosso processo de produção:

Remoção e manuseio robotizados de peças: robôs de seis eixos e robôs SCARA retiram as peças do molde, cortam os pontos de injeção e colocam as peças em esteiras transportadoras ou embalagens. Isso elimina a variabilidade do manuseio manual e permite ciclos mais rápidos, pois o robô desocupa o molde mais depressa do que a queda por gravidade.

Inspeção automatizada da qualidade: sistemas de visão com câmeras e detecção de defeitos baseada em IA inspecionam cada peça em tempo real quanto a defeitos superficiais, precisão dimensional e uniformidade de cor. Na Zetar, nossos sistemas de visão em linha detectam defeitos em até 0,5 segundo após a ejeção da peça, permitindo isolar imediatamente as peças defeituosas e acionar ajustes no processo.

Alimentação e mistura de materiais: alimentadores gravimétricos e sistemas automatizados de mistura fornecem combinações precisas de materiais — resina virgem, corante e aditivos — a cada máquina, eliminando erros de pesagem manual e garantindo qualidade uniforme.

Monitoramento e controle do processo: sistemas em tempo real acompanham a pressão da cavidade, a temperatura do fundido, os perfis de velocidade de injeção e os tempos de ciclo. Quando os parâmetros saem dos limites de controle estabelecidos, o sistema alerta os operadores ou ajusta automaticamente as configurações para manter a qualidade.

Como melhora a metodologia de moldação científica a estabilidade do processo?

A moldagem científica é uma abordagem sistemática e orientada por dados ao desenvolvimento do processo de moldagem por injeção, que substitui os métodos tradicionais de tentativa e erro por experimentação estruturada e análise estatística. Na Zetar, a implementação da moldagem científica foi uma das nossas melhorias de eficiência mais significativas da última década.

O processo de moldagem científica segue uma sequência estruturada:

1. Estudo da curva de viscosidade: determina como o material flui em diferentes velocidades de injeção e estabelece a faixa ideal da taxa de preenchimento.

2. Estudo do equilíbrio das cavidades: em moldes com múltiplas cavidades, verifica se todas são preenchidas uniformemente comparando o peso das peças entre cavidades em diferentes volumes de preenchimento.

3. Estudo da queda de pressão: identifica onde a pressão é consumida ao longo do percurso do fluxo — bico, canal de alimentação, canais, ponto de injeção e cavidade — para otimizar todo o sistema.

4. Estudo de congelamento do ponto de injeção: determina o tempo mínimo de recalque necessário para o ponto de injeção solidificar, evitando sobrecompactação e garantindo o preenchimento completo.

5. Estudo do tempo de resfriamento: estabelece o tempo mínimo de resfriamento capaz de produzir peças que atendam às especificações dimensionais e de qualidade.

6. Planejamento de experimentos (DOE): varia sistematicamente os principais parâmetros — temperatura do fundido, temperatura do molde, velocidade de injeção e pressão de recalque — para identificar a janela ideal do processo e compreender as interações entre os parâmetros.

O resultado é um processo robusto e documentado que produz peças consistentes com intervenção mínima do operador. Depois de estabelecido, pode ser replicado em qualquer máquina com especificações semelhantes usando os mesmos parâmetros documentados. Isso elimina o problema comum das peças que “só funcionam bem na máquina nº 7 quando John é o operador”.

Que estratégias de redução do consumo de energia e do desperdício de material deve implementar?

Os custos de energia e material juntos normalmente representam 60–70% do custo total de uma peça moldada por injeção. Reduzir o desperdício em ambas as áreas melhora diretamente a lucratividade e, ao mesmo tempo, apoia as metas de sustentabilidade — um fator cada vez mais importante para nossos clientes na Zetar.

• Máquinas totalmente elétricas: consomem de 30–50% menos energia do que as máquinas hidráulicas e oferecem um controle mais preciso. Na Zetar, temos substituído sistematicamente as máquinas hidráulicas por modelos totalmente elétricos como parte de nosso programa de melhoria da eficiência.
• Bombas hidráulicas de velocidade variável: nas máquinas hidráulicas restantes, bombas de velocidade variável acionadas por servomotor reduzem o consumo de energia em 20–40% em comparação com bombas de velocidade fixa.
• Isolamento do cilindro: As mantas isolantes nos cilindros de injeção reduzem a perda de calor em até 30%, diminuindo o consumo de energia dos aquecedores.
• Sistemas de refrigeração eficientes: Sistemas centralizados de chillers com bombas de velocidade variável operam com mais eficiência do que chillers individuais por máquina.

• Sistemas de câmara quente:⁴ Eliminam totalmente os resíduos dos canais, aumentando o aproveitamento do material de ~85% para ~98%.
• Projeto otimizado da peça: Trabalhar com os clientes durante a fase de DFM para reduzir a espessura das paredes e eliminar material desnecessário economiza matéria-prima e tempo de ciclo.
• Gestão de material moído: Para materiais que aceitam material moído (ABS, PP, PE), a mistura controlada de 15–25% de material moído internamente reduz o consumo de material virgem sem comprometer a qualidade.
• Otimização do composto de purga: O uso de compostos de purga eficientes durante trocas de material e cor minimiza os resíduos de transição.

Perguntas frequentes (FAQ)

Qual é um bom objetivo de OEE para operações de moldagem por injeção?

Uma boa meta de OEE para moldagem por injeção é 75–85%, com operações de classe mundial alcançando consistentemente 85%+. A maioria das instalações opera entre 55–70% de OEE, o que indica grande potencial de melhoria. Na Zetar, nosso OEE médio em toda a instalação supera 80%, resultado de otimização sistemática de processos, manutenção preventiva e investimentos em automação.

Quanto pode a redução do tempo de ciclo realmente poupar nos custos de produção?

Uma redução de 10% no tempo de ciclo gera aproximadamente 10% mais produção com o mesmo equipamento e mão de obra, diminuindo diretamente o custo por peça. Em uma máquina de $50 por hora com ciclo de 30 segundos, reduzir 3 segundos economiza cerca de $8.750 por ano em operação de três turnos. Em uma fábrica com 30 máquinas, isso supera $260.000 anuais.

Vale a pena investir em sistemas de câmara quente para todos os moldes?

Sistemas de câmara quente são mais econômicos na produção de alto volume (acima de 100,000 peças anuais), em moldes multicavidade e com resinas de engenharia caras. Para moldes de baixo volume ou protótipo, sistemas de canal frio com diâmetros otimizados são mais econômicos. Na Zetar, avaliamos cada projeto e recomendamos câmaras quentes quando a economia de material e a redução do ciclo justificam o investimento adicional.

Com que frequência os moldes de injeção devem receber manutenção preventiva?

Como Maximizar a Eficiência da Moldagem por Injeção | Guia de Especialistas

Qual é o prazo de retorno sobre o investimento da automação na moldagem por injeção?

A remoção robótica simples de peças normalmente alcança o retorno sobre o investimento em 12–18 meses. Sistemas de inspeção visual em linha se pagam em 6–12 meses graças à redução de refugos. Células de automação completas (robô + visão + transportador + embalagem) normalmente alcançam o retorno sobre o investimento em 18–30 meses. O retorno acelera com maiores volumes de produção e operações em vários turnos, razão pela qual os investimentos da Zetar em automação estão entre nossas despesas de capital mais rentáveis.

O monitoramento do processo pode realmente evitar defeitos antes que ocorram?

Sim, os sistemas modernos de monitoramento da pressão da cavidade e de SPC⁵ em tempo real detectam desvios do processo — alterações sutis na pressão de enchimento, posição da almofada ou tempo de ciclo — antes que surjam defeitos visíveis. Ao definir limites de controle com base em janelas de processo estabelecidas, o sistema alerta os operadores ou separa automaticamente as peças suspeitas antes que cheguem ao cliente. Na Zetar, nossos sistemas de monitoramento reduziram em mais de 60% as reclamações de qualidade dos clientes desde a implantação.

Resumo

Maximizar a eficiência da moldagem por injeção exige uma abordagem multifacetada que trate todos os aspetos do sistema de produção: otimização do ciclo, começando pela redução do tempo de arrefecimento; projeto do molde que integre eficiência na ferramenta antes do início da produção; manutenção preventiva que evite paragens não planeadas dispendiosas; automação que aumente a produtividade e a consistência; metodologia de moldagem científica que crie processos robustos e repetíveis; e redução do desperdício de energia e material que melhore tanto a economia como a sustentabilidade.

Na Zetar, a nossa abordagem sistemática à melhoria da eficiência permitiu-nos oferecer preços competitivos, qualidade fiável e um desempenho de entrega consistente aos clientes de todo o mundo. O investimento em equipamento moderno, talento de engenharia qualificado e gestão da produção orientada por dados cria um ambiente de fabrico no qual os ganhos de eficiência se acumulam ao longo do tempo.

Se você deseja melhorar a eficiência da sua produção por moldagem por injeção ou descobrir como um parceiro de fabricação mais eficiente pode reduzir o custo por peça, entre em contato com nossa equipe para uma consulta gratuita sobre eficiência produtiva. Consulte nosso Guia Completo de Moldagem por Injeção para obter uma visão abrangente.

1. Moldagem por injeção: Processo de fabricação em grande volume no qual material termoplástico fundido é injetado sob pressão em uma cavidade de molde de precisão, resfriado e ejetado como peça acabada. É o método dominante para produzir componentes plásticos complexos em escala. ↩

2. Projeto de moldes: Disciplina de engenharia dedicada ao projeto de ferramentas de moldagem por injeção, incluindo geometria da cavidade, disposição do sistema de canais, posicionamento dos canais de refrigeração, mecanismo de ejeção e ventilação. Um projeto de molde otimizado é a base de uma produção eficiente. ↩

3. Sistema de câmara quente: Sistema de coletor e bicos aquecidos dentro do molde que mantém fundido o plástico nos canais, eliminando resíduos e reduzindo o tempo de ciclo. Câmaras quentes são padrão em moldes de grande volume e multicavidades. ↩

4. Aproveitamento do material: Relação entre o peso útil da peça e o material total consumido (incluindo canais, refugos e material de purga). Um aproveitamento maior reduz diretamente os custos de matéria-prima e a geração de resíduos na produção por moldagem por injeção. ↩

5. Controle Estatístico de Processo (SPC): Metodologia que utiliza métodos estatísticos para monitorar e controlar processos de fabricação. Na moldagem por injeção, o SPC acompanha parâmetros essenciais, como pressão da cavidade e peso da peça, para detectar desvios antes que produzam peças defeituosas. ↩
