A moldagem por injeção é um dos métodos mais importantes e utilizados no processamento de plásticos, permitindo produzir uma grande variedade de produtos. Pode fabricar desde uma tampa de garrafa até uma pequena peça automóvel, injetando material fundido num molde que lhe confere a forma desejada. A moldagem por injeção é um processo muito importante, no qual o molde de injeção desempenha um papel central e o anel de centragem faz parte desse molde. Este componente facilita o alinhamento correto da máquina de moldagem por injeção com o molde, garantindo a boa qualidade dos produtos de plástico. Este artigo analisa em detalhe o anel de centragem para explicar o que é, qual a sua função, como é concebido, de que materiais é feito, como deve ser mantido e como resolver eventuais problemas.
Definição e função do anel de localização
Definição

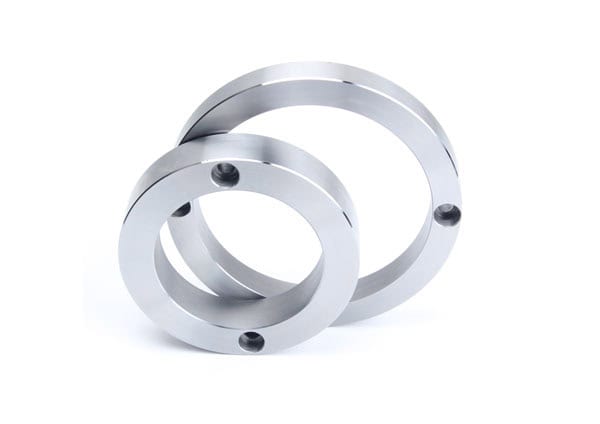

O anel de centragem é um dos componentes classificados como insertos e instalados no molde de injeção. Geralmente fica na face dianteira da placa. Sua principal finalidade é alinhar o molde com precisão ao bico da injetora para que o plástico fundido flua corretamente para a cavidade.
Função
1. Alinhamento perfeito: O anel de centragem ajuda a posicionar o molde e o bico da máquina de injeção na posição ideal, evitando fugas de plástico ou produtos defeituosos devido a problemas de alinhamento.
2. Redução do desgaste: Ao reduzir o contacto direto entre o molde e o bico de injeção, o anel de centragem protege o molde e a máquina de injeção, prolongando a respetiva vida útil.
3. Melhoria da eficiência produtiva: Um alinhamento perfeito evita problemas de produção que exigiriam tempo de reparação, tornando a produção mais eficiente.
4. Garantia da qualidade do produto: Como a posição do anel de centragem afeta a produção, o seu posicionamento preciso reduz a probabilidade de produtos defeituosos.

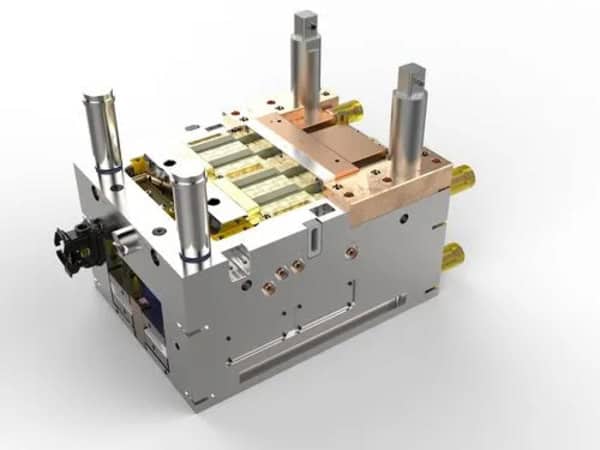

Seleção do desenho e tamanho do anel de fixação
Requisitos de conceção
A conceção do anel de localização deve ter em conta os seguintes aspectos:
1. Correspondência dimensional: O ID deve corresponder ao bico da máquina de injeção e o OD às dimensões do molde para manter todos os componentes alinhados.
2. Material: O anel de centragem é normalmente fabricado em aço de alta resistência ou noutros materiais robustos, pois está sujeito a tensões mecânicas e térmicas durante a injeção a alta pressão.
3. Desgaste e calor: O anel de centragem tem de resistir ao uso intenso e durar muito tempo em condições de alta temperatura e alta pressão.
Seleção do tamanho
Neste tipo de design de anel de fixação, existem principalmente três dimensões: id (diâmetro interior), od (diâmetro exterior) e t (espessura). O tamanho do anel de fixação também varia em função do tamanho da máquina de injeção e do molde, o que pode exigir uma encomenda especial em função do tipo de equipamento necessário e da produção específica. Seguem-se as normas de seleção de tamanhos comuns para os anéis de fixação:
1. Diâmetro interior (ID): Deve corresponder ao diâmetro do bico da máquina de injeção e ser ligeiramente maior do que este para encaixar facilmente.
2. Diâmetro exterior (OD): Deve corresponder ao diâmetro do orifício onde será instalado na parte frontal do molde.
3. Espessura (T): Deve ser determinada com base no design do molde e nas especificações da máquina de injeção. A espessura deve conferir ao anel de centragem a resistência e a rigidez necessárias.
Seleção de material para o anel de fixação
Materiais comuns
1. Aço-carbono: É um dos materiais mais fiáveis para fabricar anéis de centragem, pois é resistente, suporta bem o desgaste e é relativamente económico.
2. Aço inoxidável: Não enferruja, sendo adequado para ambientes quentes e húmidos.
3. Aço ligado: É mais resistente e tenaz do que o aço comum devido aos diferentes elementos da sua composição. É adequado para fabricar componentes que exigem grande resistência.
Propriedades do material
1. Dureza: Em primeiro lugar, o anel de centragem tem de ser suficientemente duro para não se desgastar sob a pressão do processo de injeção.
2. Tenacidade: Alguns materiais dos anéis de centragem são suficientemente tenazes para não partirem nem dobrarem quando sujeitos a alta pressão.
3. Resistência à corrosão: Se o anel de centragem for utilizado num ambiente húmido ou com produtos químicos no ar, é necessário garantir que não enferruja.

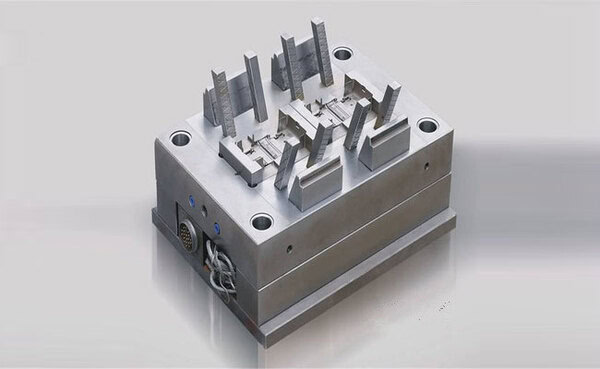

Instalação e manutenção do anel de localização
Etapas de instalação
1. Limpeza do molde e do anel de centragem: Antes de montar o molde, limpe a placa frontal e o anel de centragem para remover toda a sujidade e resíduos.
2. Verificação das dimensões: Certifique-se de que o diâmetro e o comprimento do anel de centragem correspondem às dimensões do molde e da máquina de injeção utilizados.
3. Fixação do anel de centragem: Coloque o anel no orifício da placa frontal do molde e aperte-o com porcas ou parafusos.
4. Alinhamento do bico da máquina de injeção: Certifique-se de que o anel de centragem fica alinhado com o bico da máquina de injeção e corretamente posicionado na placa de ferramentas.
Métodos de manutenção
1. Inspeção regular: Ao planear a lubrificação, verifique se o anel de centragem está em bom estado; se apresentar desgaste significativo, substitua-o.
2. Manutenção da lubrificação: O anel de centragem é outra zona de desgaste frequente e deve receber massa lubrificante periodicamente para reduzir o atrito.
3. Manutenção da limpeza: O anel de centragem e o molde devem estar sempre limpos para evitar resíduos que prejudiquem o posicionamento do anel.
Tipos e aplicações do anel de fixação
Anel de fixação padrão
Os anéis de localização existem em tipos padrão e os mais comuns são os mais utilizados nos moldes de injeção. São mais baratos porque são pequenos, fáceis de montar e substituir e são muito utilizados na moldagem por injeção.

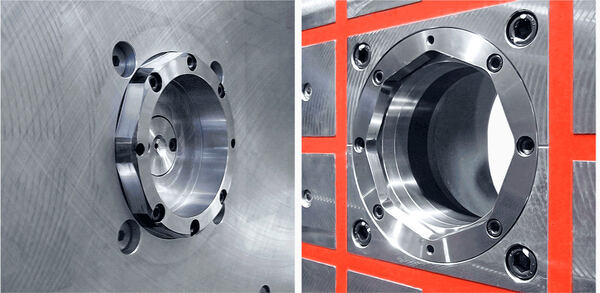

Anel de localização de alta precisão
Os anéis de centragem de alta precisão são amplamente utilizados em processos de moldagem por injeção de precisão que exigem grande exatidão. A tecnologia de fabricação destes anéis é mais complexa e rigorosa quanto aos requisitos de tolerância, para alinhar o molde com o bico da máquina de injeção e alcançar maior precisão e melhor qualidade.
Anel de localização personalizado
Em certos processos de moldagem por injeção ou em moldes definidos pelo cliente, podem ser necessários anéis de localização específicos. Estes anéis utilizam matérias-primas padrão e preços especiais de acordo com as necessidades do molde e da máquina de moldagem por injeção, sendo mais adequados para processos especiais.
Anel de fixação de alta temperatura
Os anéis de localização de alta temperatura são perfeitos para a injeção de plásticos termoendurecíveis e para qualquer processo de fabrico que exija alta temperatura. Estes anéis são fabricados em materiais de alta temperatura e têm caraterísticas estáticas em aplicações de alta temperatura, mantendo assim a alta temperatura no alinhamento do molde com a máquina de injeção.
Aplicação do anel de localização em diferentes processos de injeção
Injeção de termoplásticos
Na injeção de termoplásticos, a principal função do anel de fixação é orientar a ferramenta do molde para a posição correta em relação ao bico da máquina de injeção, para garantir que não há fugas do plástico fundido, o que causará defeitos no produto. Uma vez que a temperatura de injeção nos termoplásticos é muito mais elevada, o anel de fixação tem de ter boas propriedades de resistência ao calor e ao desgaste.

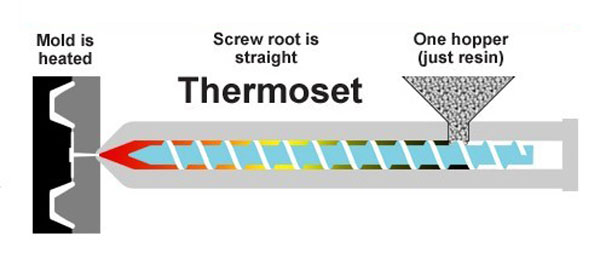

Injeção de termoendurecíveis
Nos processos de injeção de termoendurecíveis, o anel de localização também tem desempenhado um papel muito importante no alinhamento. Os plásticos termoendurecíveis curam e endurecem através de reacções químicas e da alteração das estruturas moleculares a altas temperaturas. Isto significa que é necessária uma maior resistência ao calor e à corrosão para o anel de fixação.

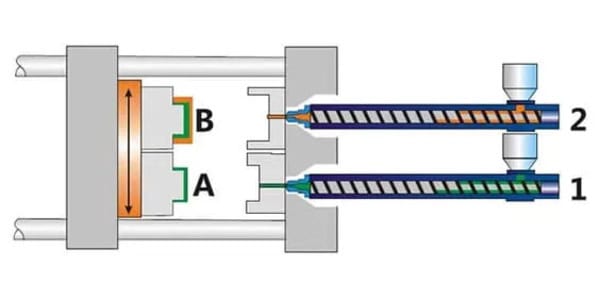

Injeção multicolorida
Nos processos de injeção multicolor, normalmente são utilizadas várias unidades de injeção ao mesmo tempo, pelo que é importante que o anel de localização encaixe corretamente. Se se certificar de que cada unidade de injeção utilizada se adapta corretamente ao molde, poderá ultrapassar alguns dos problemas que poderá ter, como não misturar uniformemente ou ter diferentes tonalidades de cor.

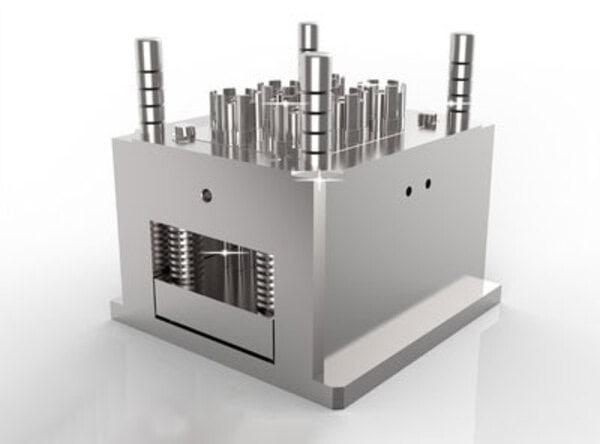

Injeção de precisão
As especificações e as formas dos produtos fabricados através de processos de injeção de precisão são muito exigentes, e o anel de localização desempenha um papel fundamental na determinação final da qualidade do produto final. Os anéis de localização aumentam a precisão para permitir o posicionamento exato do molde de acordo com a máquina de injeção, de modo a que haja um posicionamento igual para cada artigo injetado.
Injeção em grande escala
É comum utilizar moldagem por injeção de grande escala para produtos plásticos grandes, como para-choques de automóveis e carcaças de eletrodomésticos. Neste caso, é mais difícil alinhar moldes grandes e máquinas de injeção, pelo que o anel de centragem é muito importante. O anel de centragem deve ter elevada resistência mecânica e ao desgaste para fornecer pressão de contacto suficiente e manter um contacto preciso entre o molde grande e a máquina de injeção. Isto reduz os desvios durante a produção em massa.
Problemas comuns e soluções para o anel de localização
Desgaste do anel de localização
Descrição do problema: O anel de localização pode desgastar-se com o tempo, causando um posicionamento impreciso da amostra.
Solução: Verificar o desgaste do anel de fixação e substituí-lo se estiver desgastado para além da tolerância. Melhorar a manutenção da lubrificação para prolongar a sua vida útil e aumentar a eficiência.
Erro de alinhamento do anel de fixação
Descrição do problema: Há algumas coisas que podem estar a causar este problema. Uma delas é o facto de o anel de fixação não estar alinhado corretamente com o bico da máquina de injeção. Outra é que algo mais está errado e isso está a prejudicar o alinhamento do anel de fixação, o que por sua vez prejudica a qualidade das peças.
Solução: Quando colocar o molde na máquina, certifique-se de que o anel de localização está alinhado corretamente com o bocal da máquina de injeção. Se necessário, utilize ferramentas especiais para o alinhar corretamente.
Desapertar o anel de fixação
Problema: O anel de localização pode sofrer desgaste nos seus eixos, fazendo com que se mova durante o funcionamento e crie alguma imprecisão.
Solução: Fixar o anel de localização com parafusos ou cavilhas de alta resistência e verificá-lo regularmente, pois podem soltar-se com o tempo.
Localização da fratura do anel
Problema: O anel de localização pode rachar ou deformar-se em caso de funcionamento a alta pressão ou a alta temperatura.
Solução: O anel de localização deve ser feito de um material de elevada resistência e estabilidade térmica para se proteger. Especialmente durante o processo de injeção, a pressão e a temperatura devem ser controladas para evitar sobrecargas.
Incompatibilidade do anel de localização com o molde
Problema: O tamanho do anel de fixação pode não corresponder ao tamanho do molde ou do bico da máquina de injeção em que se insere, o que dificulta o alinhamento.
Solução: Ao conceber e fabricar o anel de localização, certifique-se de que o tamanho do molde e o tamanho da máquina de injeção coincidem. Se possível, personalize os tamanhos para que coincidam.
Desenvolvimento Técnico e Tendências Futuras do Anel de Localização
Aplicação de materiais de elevado desempenho
À medida que a tecnologia de moldagem por injeção avança, aumentam também os requisitos de desempenho dos materiais utilizados nos anéis de centragem. Entre os novos materiais aplicáveis ao seu fabrico encontram-se materiais de alto desempenho, como cerâmicas e compósitos de fibra de carbono, que oferecem maior resistência ao calor, ao desgaste e aos esforços mecânicos do que os materiais tradicionais.
Anel de localização inteligente
A utilização da tecnologia de fabrico inteligente abre novas possibilidades para o posicionamento do anel na tecnologia de fabrico. Neste caso, é bem possível que os anéis de localização inteligentes do futuro tenham sensores e microprocessadores incorporados para que possam verificar constantemente o estado e as condições de trabalho do anel de localização. Poderão transmitir os seus dados sem fios para o sistema de controlo relevante da máquina de injeção, realizar diagnósticos inteligentes e funções de manutenção prévia.
Conceção e fabrico personalizados
Quando se trata de personalizar peças separadas, a produção e o fabrico de anéis de localização tornar-se-ão cada vez mais simples e abundantes no futuro. Em termos de fabrico de anéis de localização, uma grande vantagem da tecnologia de fabrico, como a impressão 3D, é a velocidade de fabrico de peças únicas, perfeitas para a sua aplicação.
Materiais ecológicos e ambientais
À medida que o mundo se torna mais globalizado e as pessoas se tornam mais conscientes da importância de proteger o ambiente, a utilização de materiais amigos do ambiente na moldagem por injeção tem-se tornado cada vez mais popular. No futuro, ao escolher materiais para anéis de localização, será dada mais ênfase à utilização de materiais que não sejam prejudiciais para o ambiente, ou à utilização de materiais que possam ser decompostos ou reciclados.
Conclusão
O anel de localização é um acessório importante utilizado na moldagem por injeção. Ajuda a alinhar o molde com o bico da máquina de injeção para que possa fazer boas peças rapidamente. Se escolher os materiais certos, instalá-lo corretamente e cuidar dele, o seu anel de fixação durará muito tempo. Isso significa que não terá de parar a produção para o reparar ou substituir. Quando estiver a trabalhar com o seu molde, escolher o anel de fixação certo e cuidar dele irá ajudá-lo a fazer boas peças mais rapidamente e melhor.
Ao observar um anel de centragem, poderá pensar que é apenas um pequeno componente de um molde de injeção. Mas essa ideia está errada. À medida que a tecnologia de moldagem por injeção evolui, também aumentam as exigências impostas aos anéis de centragem. Disponibilizar mais opções para a construção de moldes, como anéis fabricados com materiais de maior desempenho ou designs aperfeiçoados, continuará a ser um foco essencial no avanço da moldagem por injeção. Por conseguinte, a melhoria e otimização contínuas destes anéis elevarão a qualidade dos produtos moldados por injeção, cumprindo os requisitos rigorosos de precisão e qualidade dos produtos de plástico em muitos setores.
