Od koncepcji do masowej produkcji: Rozwiązanie problemu precyzji wymiarowej i luzu montażowego
1. Tło projektu i wczesne zaangażowanie
1. Tło projektu i wczesne zaangażowanie

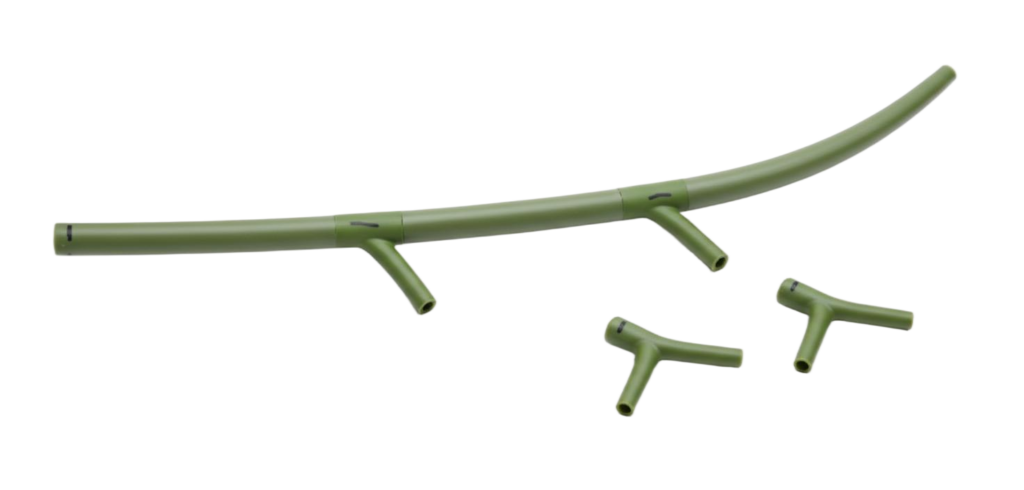

Przy przechodzeniu od modelu 3D do fizycznego wyrobu formowanego wtryskowo produkty modułowe stawiają szczególne wyzwania. Otrzymaliśmy zapytanie dotyczące opracowania przypominającego roślinę produktu z tworzywa do samodzielnego łączenia. W odróżnieniu od statycznych przedmiotów dekoracyjnych produkt ten wymagał od użytkowników ręcznego łączenia wielu łodyg i liści.

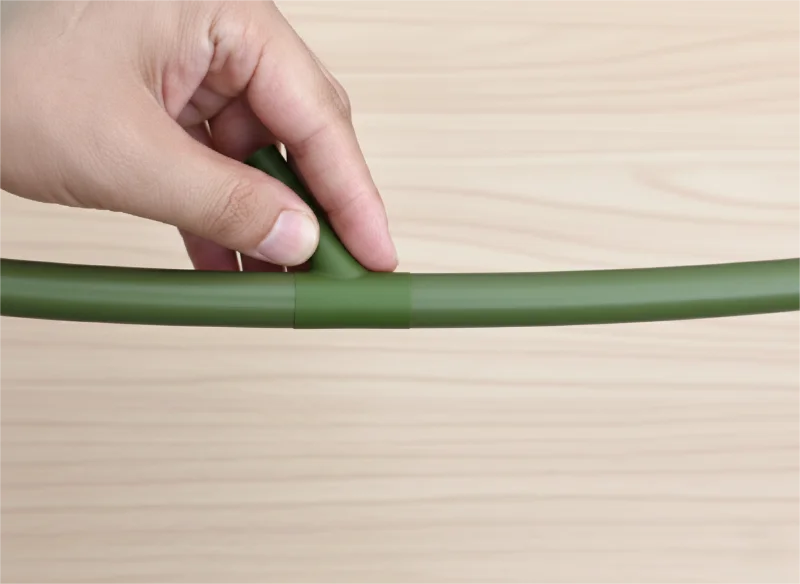

Klient dostarczył wstępne modele 3D STEP z jasnym poleceniem: końcowe formowane części muszą zapewniać stabilne, ciasne dopasowanie. Jeśli połączenia byłyby zbyt luźne, "fabryka" zapadłaby się; jeśli byłyby zbyt ciasne, montaż byłby niemożliwy dla użytkownika.
Proaktywna analiza DFM

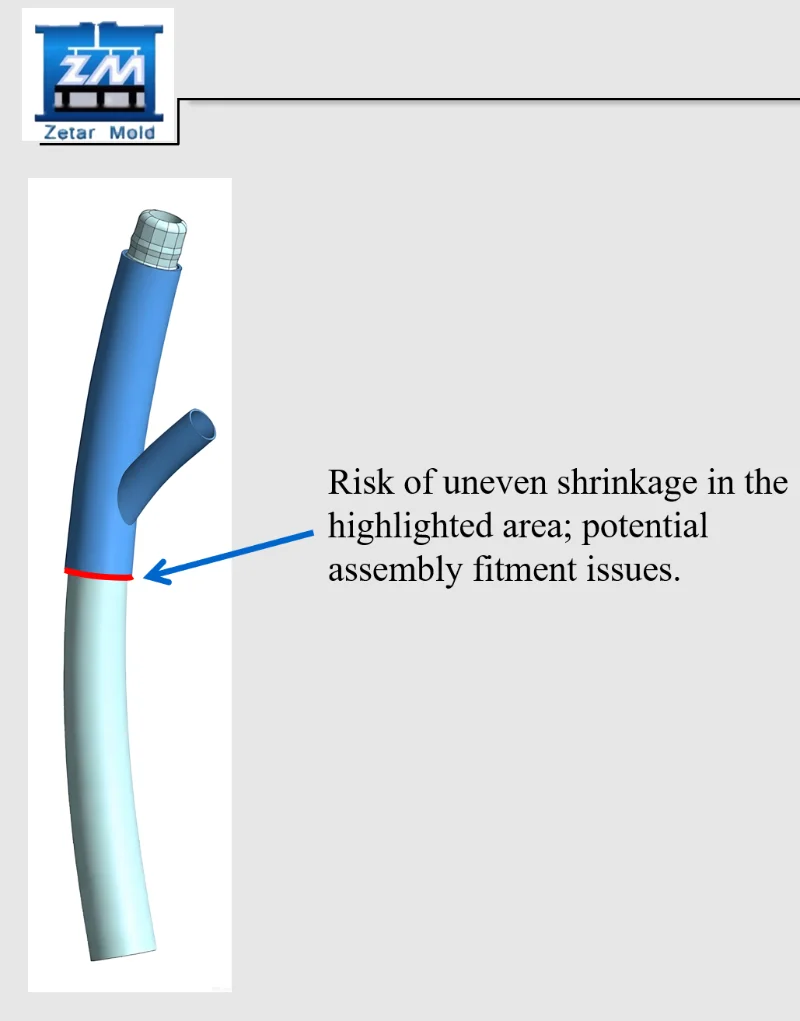

Podczas wstępnego przeglądu nasz zespół inżynierski przeprowadził kompleksową analizę DFM (Design for Manufacturing). Ustaliliśmy, że długa i cienka geometria łodyg roślin będzie podatna na nierównomierny skurcz, co stwarza wysokie ryzyko dla precyzji połączeń.
Następnie przedstawiliśmy raport z oceny ryzyka w oparciu o dane, a nie oferty sprzedaży. Ta proaktywna komunikacja techniczna wzbudziła zaufanie, a projekt został oficjalnie uruchomiony.
KLUCZOWY KROK
Ocena ryzyka i DFM
2. Wyzwanie: Luki montażowe w próbie T0
Pomimo dokładnego przygotowania, problem pojawił się zgodnie z przewidywaniami podczas T0 (wstępnej) próby formy: obszar "złącza łączącego" łodygi rośliny wykazywał znaczny luz montażowy.
Zablokowane części nie mogły utrzymać swojego ciężaru, powodując chybotanie się zmontowanej konstrukcji. Nie była to wada projektowa, ale typowe zjawisko fizyczne w formowaniu wtryskowym - nierównomierny skurcz chłodzący wpływający na współpracujące powierzchnie. Ponieważ nasi inżynierowie zidentyfikowali już ten obszar jako krytyczny punkt kontroli tolerancji, natychmiast rozpoczęliśmy plan optymalizacji parametrów.
2. Wyzwanie: Luki montażowe w próbie T0
Problem: Deformacja złącza
Fenomen
Współpracujące styki złącza na trzpieniach ulegały nadmiernemu skurczowi, w wyniku czego ich wymiary spadały poniżej dolnego progu tolerancji.
Analiza przyczyn źródłowych
Siła wyrzutu została przyłożona przedwcześnie, gdy materiał był jeszcze w stanie półstałym z powodu niewystarczającego czasu chłodzenia. To gwałtowne działanie spowodowało mikrodeformację i nadmierny skurcz po wyrzuceniu.
Rozwiązanie
Zablokowany czas cyklu chłodzenia na 45 sekund.
Tworzywo sztuczne osiągnęło sztywność strukturalną wewnątrz formy przed wyrzuceniem, stabilizując podstawowy kształt złączy.
Problem: Deformacja złącza
Fenomen
Współpracujące styki złącza na trzpieniach ulegały nadmiernemu skurczowi, w wyniku czego ich wymiary spadały poniżej dolnego progu tolerancji.
Analiza przyczyn źródłowych
Siła wyrzutu została przyłożona przedwcześnie, gdy materiał był jeszcze w stanie półstałym z powodu niewystarczającego czasu chłodzenia. To gwałtowne działanie spowodowało mikrodeformację i nadmierny skurcz po wyrzuceniu.
Rozwiązanie
Zablokowany czas cyklu chłodzenia na 45 sekund.
Tworzywo sztuczne osiągnęło sztywność strukturalną wewnątrz formy przed wyrzuceniem, stabilizując podstawowy kształt złączy.
Problem: Luźne łączenie
Fenomen
"Paradoks wymiarów". Chociaż podstawowe wymiary były stabilne, żeńskie otwory odbiorcze pozostały nieco za duże, uniemożliwiając ciasny chwyt.
Analiza przyczyn źródłowych
Wbrew intuicji, wydłużenie czasu chłodzenia spowodowało, że tworzywo sztuczne wokół trzpienia rdzenia "zamarzło" zbyt wcześnie w stosunku do stali formy, ograniczając jego naturalne kurczenie się do wewnątrz. Powodowało to, że otwór pozostawał większy niż wymagany dla pasowania ciernego.
Rozwiązanie
Precyzyjnie dostrojone parametry lokalnego chłodzenia.
Udało nam się zlokalizować skurcz, aby umożliwić skurczenie się otworu na tyle, aby stworzyć idealne dopasowanie interferencyjne do łączenia.
Problem: Deformacja złącza
Fenomen
Współpracujące styki złącza na trzpieniach ulegały nadmiernemu skurczowi, w wyniku czego ich wymiary spadały poniżej dolnego progu tolerancji.
Analiza przyczyn źródłowych
Siła wyrzutu została przyłożona przedwcześnie, gdy materiał był jeszcze w stanie półstałym z powodu niewystarczającego czasu chłodzenia. To gwałtowne działanie spowodowało mikrodeformację i nadmierny skurcz po wyrzuceniu.
Rozwiązanie
Zablokowany czas cyklu chłodzenia na 45 sekund.
Tworzywo sztuczne osiągnęło sztywność strukturalną wewnątrz formy przed wyrzuceniem, stabilizując podstawowy kształt złączy.
Problem: Luźne łączenie
Fenomen
"Paradoks wymiarów". Chociaż podstawowe wymiary były stabilne, żeńskie otwory odbiorcze pozostały nieco za duże, uniemożliwiając ciasny chwyt.
Analiza przyczyn źródłowych
Wbrew intuicji, wydłużenie czasu chłodzenia spowodowało, że tworzywo sztuczne wokół trzpienia rdzenia "zamarzło" zbyt wcześnie w stosunku do stali formy, ograniczając jego naturalne kurczenie się do wewnątrz. Powodowało to, że otwór pozostawał większy niż wymagany dla pasowania ciernego.
Rozwiązanie
Precyzyjnie dostrojone parametry lokalnego chłodzenia.
Udało nam się zlokalizować skurcz, aby umożliwić skurczenie się otworu na tyle, aby stworzyć idealne dopasowanie interferencyjne do łączenia.
4. Wyniki i dostawa
Po rygorystycznych korektach parametrów i weryfikacji fizycznej, odchylenia wymiarowe próbek produkowanych seryjnie były kontrolowane w granicach tolerancji. Wrażenie łączenia doskonale spełniło oczekiwania projektowe - wystarczająco mocne, aby utrzymać konstrukcję, a jednocześnie wystarczająco gładkie do montażu.
Oś czasu
Zgodnie z harmonogramem
Oś czasu
Zgodnie z harmonogramem
Jakość
Idealne dopasowanie
Oś czasu
Zgodnie z harmonogramem
Jakość
Idealne dopasowanie
5. Podsumowanie: Poza rysunkiem
