1.プロジェクトの背景と初期の関与
1.プロジェクトの背景と初期の関与

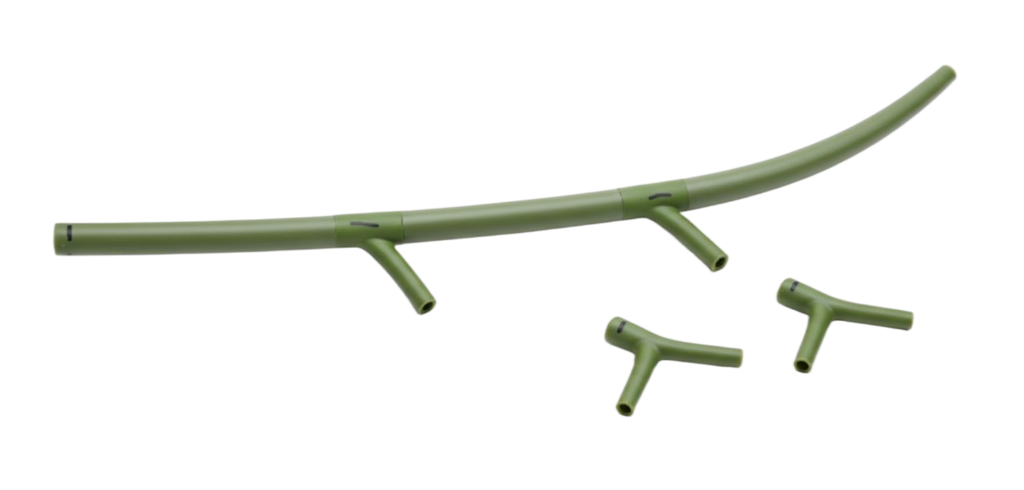

3Dモデリングから実際の射出成形へ移行する際、モジュール式製品には特有の課題があります。当社は、植物のようなプラスチック製連結製品を射出成形で開発する案件について問い合わせを受けました。静的な装飾品とは異なり、この製品ではユーザーが複数の茎と葉を手作業で連結する必要がありました。
クライアントから提供された予備3D STEPモデルには、「最終的な成形部品は、安定したタイトフィットを確保しなければならない」という明確な指令がありました。スプライシング・ジョイントが緩すぎると、「プラント」は崩壊してしまう。
プロアクティブDFM解析

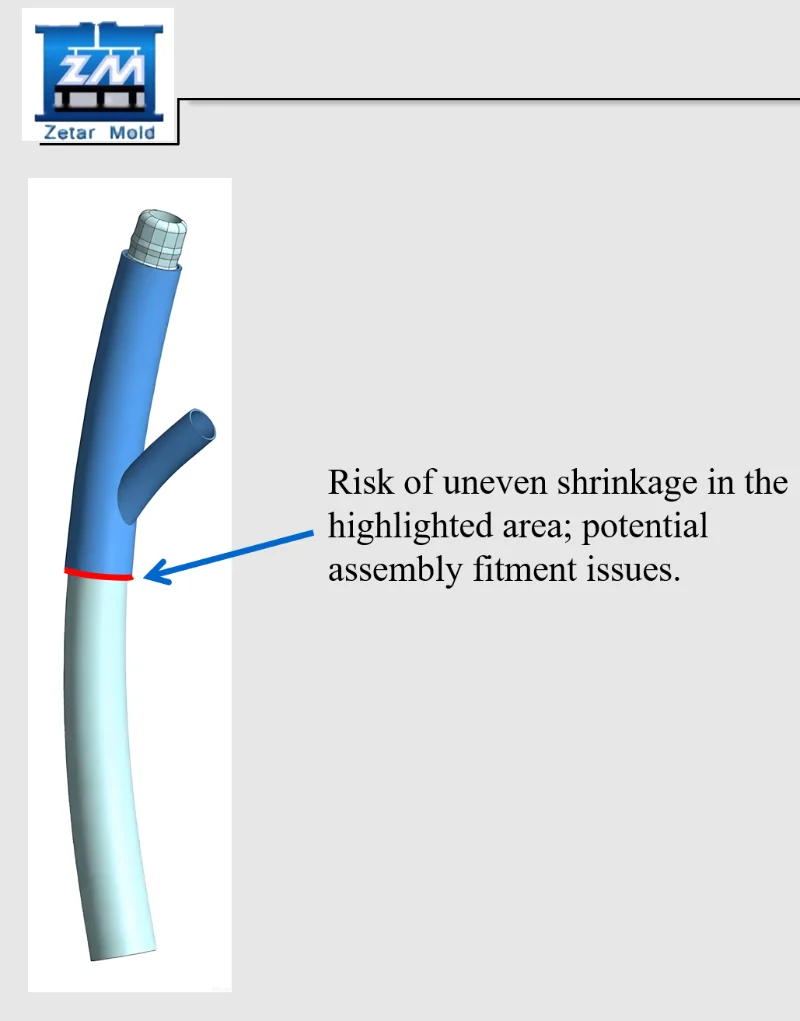

初期レビュー段階で、当社のエンジニアリングチームは包括的なDFM（製造性考慮設計）解析を実施しました。植物の茎は細長い形状のため、不均一な収縮が生じやすく、接合部の精度に高いリスクを及ぼすことを特定しました。
その後、私たちは売り込みではなく、データに基づいてこのリスク評価報告書を提示した。この積極的なテクニカル・コミュニケーションによって信頼が確立され、プロジェクトは正式にスタートした。
キーステップ
リスク評価とDFM
2.課題T0トライアルにおける組み立てのギャップ
徹底的な準備にもかかわらず、問題はT0（初期）の金型トライアルで予測通りに現れた。

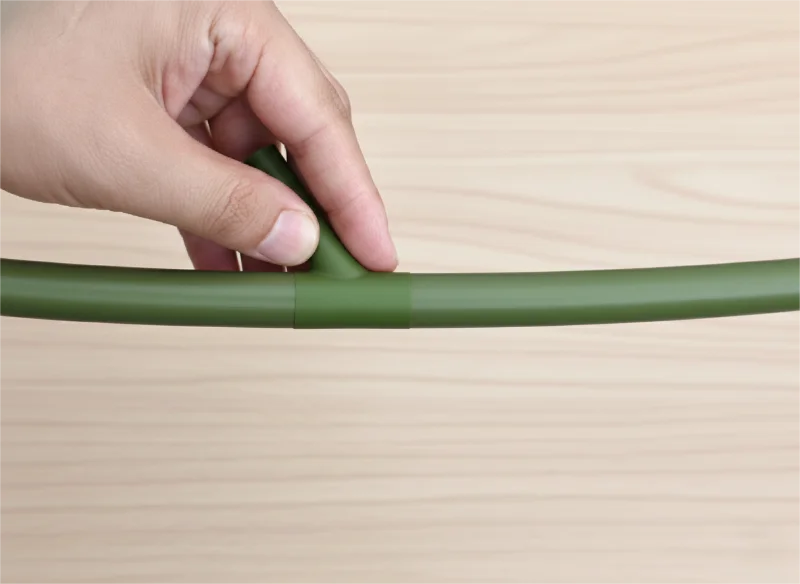

かみ合う部品がその重さに耐えられず、組み立てられた構造体がぐらついてしまったのだ。これは設計上の欠陥ではなく、射出成形における典型的な物理現象で、冷却収縮が嵌合面に不均等に影響するものでした。当社のエンジニアはすでにこの部分を重要な公差管理ポイントとして特定していたため、直ちにパラメータの最適化計画を開始しました。
2.課題T0トライアルにおける組み立てのギャップ
問題コネクターの変形
現象
ステムの嵌合コネクターピンに過度の収縮が発生し、その結果、寸法が公差下限を下回っていた。
根本原因分析
冷却時間が十分でなかったため、材料がまだ半固体状態である間に射出力が早急に加えられた。この急激な作用が、射出後の微小変形と過度の収縮を引き起こした。
ソリューション
冷却サイクル時間を45秒に固定。
射出前にプラスチックが金型内で構造的な剛性を確保し、コネクターの基本形状を安定させる。
問題コネクターの変形
現象
ステムの嵌合コネクターピンに過度の収縮が発生し、その結果、寸法が公差下限を下回っていた。
根本原因分析
冷却時間が十分でなかったため、材料がまだ半固体状態である間に射出力が早急に加えられた。この急激な作用が、射出後の微小変形と過度の収縮を引き起こした。
ソリューション
冷却サイクル時間を45秒に固定。
射出前にプラスチックが金型内で構造的な剛性を確保し、コネクターの基本形状を安定させる。
問題点スプライシングの緩み
現象
"寸法のパラドックス"。基本的な寸法は安定していたが、女性の受けの穴はわずかに大きすぎるままで、しっかりとしたグリップを妨げていた。
根本原因分析
直感に反して、冷却時間を長くすると、コアピンの周りのプラスチックが金型鋼に対して早く「凍結」しすぎてしまい、内側に自然に収縮するのを制限してしまった。このため、摩擦嵌合に必要な穴よりも大きな穴が残ってしまった。
ソリューション
局所的な冷却パラメーターの微調整。
局部的な収縮を管理し、スプライシングのために穴が完璧に干渉フィットする程度に収縮するようにした。
問題コネクターの変形
現象
ステムの嵌合コネクターピンに過度の収縮が発生し、その結果、寸法が公差下限を下回っていた。
根本原因分析
冷却時間が十分でなかったため、材料がまだ半固体状態である間に射出力が早急に加えられた。この急激な作用が、射出後の微小変形と過度の収縮を引き起こした。
ソリューション
冷却サイクル時間を45秒に固定。
射出前にプラスチックが金型内で構造的な剛性を確保し、コネクターの基本形状を安定させる。
問題点スプライシングの緩み
現象
"寸法のパラドックス"。基本的な寸法は安定していたが、女性の受けの穴はわずかに大きすぎるままで、しっかりとしたグリップを妨げていた。
根本原因分析
直感に反して、冷却時間を長くすると、コアピンの周りのプラスチックが金型鋼に対して早く「凍結」しすぎてしまい、内側に自然に収縮するのを制限してしまった。このため、摩擦嵌合に必要な穴よりも大きな穴が残ってしまった。
ソリューション
局所的な冷却パラメーターの微調整。
局部的な収縮を管理し、スプライシングのために穴が完璧に干渉フィットする程度に収縮するようにした。
4.結果と納品
厳密なパラメータ補正と物理的検証の結果、量産サンプルの寸法偏差はすべて許容範囲内に収まった。スプライシング・アセンブリーの感触は、構造体を保持するのに十分な硬さがありながら、組み立てに十分な滑らかさがあり、設計の期待に完璧に応えた。
タイムライン
予定通り
タイムライン
予定通り
品質
パーフェクト・フィット
タイムライン
予定通り
品質
パーフェクト・フィット
5.まとめ：ドローイングを越えて
