Jak działa wtryskarka?

Wtryskarki są niezbędne do masowej produkcji części z tworzyw sztucznych, oferując precyzyjną kontrolę, szybkość i spójność w branżach takich jak motoryzacja i elektronika.

Podczas gdy podstawy działania wtryskarek są proste, opanowanie niuansów obsługi i konserwacji może znacznie zwiększyć wydajność produkcji. Zanurz się głębiej, aby dowiedzieć się, w jaki sposób różne typy maszyn mogą zaspokoić określone potrzeby produkcyjne.

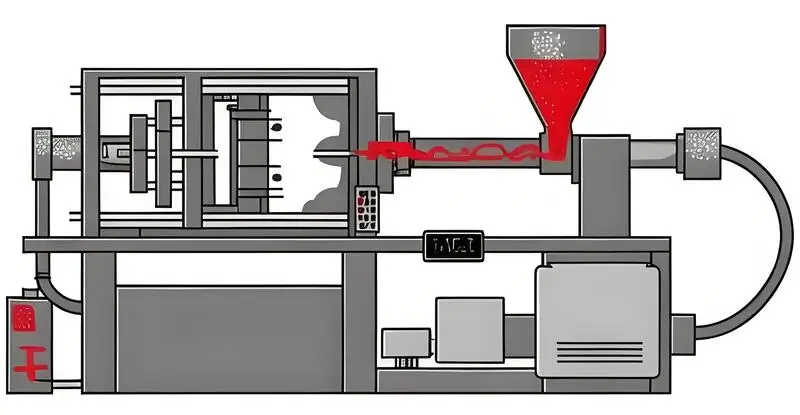

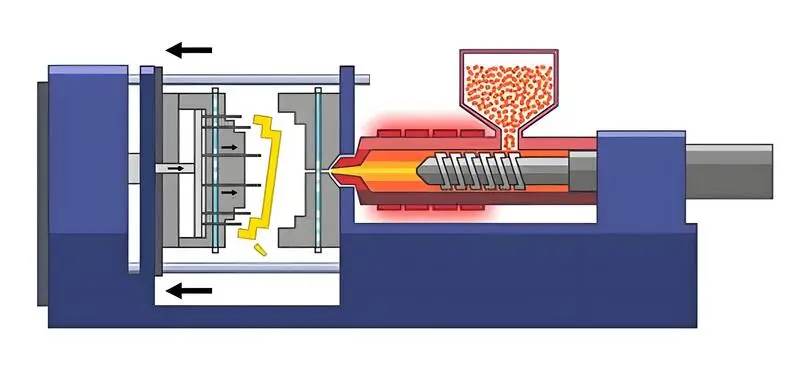

Jaka jest zasada działania wtryskarki?

Wtryskarki przekształcają surowe tworzywa sztuczne w gotowe produkty poprzez wtryskiwanie stopionego plastiku do formy.

Najpierw należy wsypać stały granulat tworzywa do leja zasypowego wtryskarki do tworzyw sztucznych¹. Granulat trafia do ogrzewanego cylindra przez układ transportowy, taki jak ślimak lub tłok. W cylindrze jest podgrzewany i stopniowo topiony, tworząc płynne tworzywo.

Następnie stopiony plastik zostanie wepchnięty do dyszy. Dysza jest częścią łączącą bęben grzewczy z formą, a jej zadaniem jest kontrolowanie przepływu stopionego tworzywa sztucznego. Gdy tworzywo sztuczne wchodzi do dyszy, przechodzi przez serię ruchów ciśnieniowych i spiralnych, aby zapewnić równomierny przepływ tworzywa sztucznego.

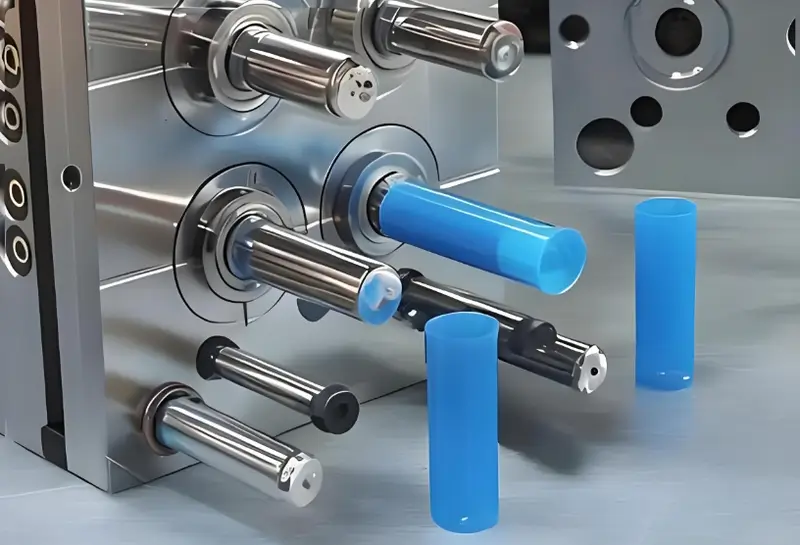

Gdy stopiony plastik dostanie się do dyszy, jest wtryskiwany do wcześniej przygotowanej formy. Forma jest zaprojektowana zgodnie z kształtem i rozmiarem pożądanego produktu i zwykle składa się z dwóch połówek. Gdy dwie połówki formy są zamknięte, tworzą szczelną komorę, do której wtryskiwany jest stopiony plastik.

Po wtryśnięciu tworzywa sztucznego do formy zaczyna ono stygnąć i twardnieć. Czas chłodzenia zależy od rodzaju tworzywa sztucznego i grubości produktu. Gdy tworzywo sztuczne całkowicie ostygnie, forma otwiera się i plastikowa część jest wyjmowana. Można to zrobić ręcznie lub maszynowo, w zależności od rodzaju wtryskarki.

Oprócz tych podstawowych kroków, wtryskarki do tworzyw sztucznych mają również różne systemy sterowania do monitorowania i kontrolowania temperatury, ciśnienia i innych parametrów procesu formowania wtryskowego. Systemy te zapewniają stabilność procesu formowania wtryskowego i stałą jakość produktu.

Jaki jest skład strukturalny wtryskarki?

Wtryskarki składają się z podstawowych komponentów, które zapewniają precyzję i wydajność w przekształcaniu surowców w złożone produkty.

Wtryskarka składa się zwykle z układu wtryskowego, układu zamykania formy², układu hydraulicznego³, elektrycznego układu sterowania, układu smarowania, ogrzewania i chłodzenia, układu monitorowania bezpieczeństwa i innych podzespołów.

System wtrysku

Układ wtryskowy jest jednym z głównych podzespołów wtryskarki⁴. Występują trzy podstawowe typy: tłokowy, ślimakowy oraz tłokowy ze wstępnym uplastycznianiem ślimakowym. Obecnie najczęściej stosowany jest układ ślimakowy.

Zadaniem jednostki wtryskowej jest podgrzanie i stopienie określonej ilości tworzywa sztucznego w określonym czasie w jednym cyklu wtryskarki, a następnie wtryśnięcie stopionego tworzywa sztucznego do gniazda formy przez ślimak pod określonym ciśnieniem i z określoną prędkością. Po zakończeniu wtrysku stopiony materiał wtryskiwany do gniazda formy zachowuje swój kształt.

System mocowania

System zaciskowy jest odpowiedzialny za zamykanie, otwieranie i wyrzucanie formy. Zapewnia również wystarczającą siłę, aby utrzymać formę zamkniętą i oprzeć się ciśnieniu stopionego tworzywa sztucznego wchodzącego do wnęki. Zapobiega to otwieraniu się formy i powstawaniu wad w produkcie.

Skład systemu zaciskowego: System zaciskowy składa się głównie z urządzenia zaciskowego, mechanizmu regulacji formy, mechanizmu wyrzutowego, przednich i tylnych stałych szablonów, ruchomego szablonu, cylindra zaciskowego i mechanizmu zabezpieczającego.

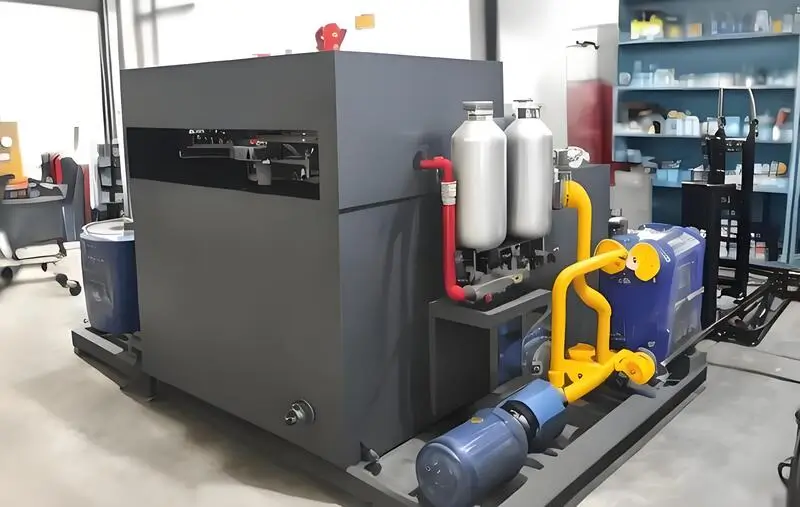

Układ hydrauliczny

Hydrauliczny układ przeniesienia napędu jest po to, aby zapewnić moc dla wszystkich różnych rzeczy, które wtryskarka musi zrobić, i aby upewnić się, że wszystkie różne części wtryskarki mają odpowiednią ilość ciśnienia, prędkości, temperatury i wszystkiego innego, czego potrzebują.

Składa się z wielu części hydraulicznych i hydraulicznych części pomocniczych. Pompa oleju i silnik zapewniają wtryskarce moc. Różne zawory kontrolują ciśnienie i przepływ oleju, dzięki czemu wtryskarka może wykonywać wszystkie czynności niezbędne do produkcji plastikowych części.

Elektryczny system sterowania

Elektryczny układ sterowania i układ hydrauliczny współpracują ze sobą, aby zaspokoić potrzeby wtryskarki, takie jak ciśnienie, temperatura, prędkość, czas i różne działania programowe. Składa się głównie z urządzeń elektrycznych, komponentów elektronicznych, przyrządów, grzejników, czujników itp. Istnieją cztery tryby sterowania: ręczny, półautomatyczny, w pełni automatyczny i regulacja.

System ogrzewania/chłodzenia

System grzewczy służy do ogrzewania cylindra i dyszy wtryskowej. Beczka wtryskarki zazwyczaj wykorzystuje elektryczny pierścień grzewczy jako urządzenie grzewcze, które jest zainstalowane na zewnątrz beczki i wykrywane w sekcjach za pomocą termopary. Ciepło jest przewodzone przez ściankę cylindra, aby zapewnić źródło ciepła do plastyfikacji materiału.

Głównym zadaniem układu chłodzenia⁵ jest obniżanie temperatury oleju. Zbyt wysoka temperatura oleju powoduje wiele usterek, dlatego trzeba ją kontrolować. Chłodzenia wymaga również okolica wylotu rury materiałowej. Bez niego surowiec stopi się przy wylocie i nie będzie prawidłowo podawany.

System smarowania

Zadaniem układu smarowania⁶ jest dostarczanie środka smarnego do współpracujących ruchomych części wtryskarki, takich jak płyta ruchoma, mechanizm regulacji formy i przeguby korbowodów, co zmniejsza zużycie energii i wydłuża trwałość podzespołów. Smarowanie może być wykonywane okresowo ręcznie lub automatycznie przez układ elektryczny.

Jakie są kategorie wtryskarek?

Wtryskarki są podzielone na kategorie według typu mechanizmu zaciskowego i możliwości operacyjnych, co wpływa na ich zastosowanie w różnych branżach.

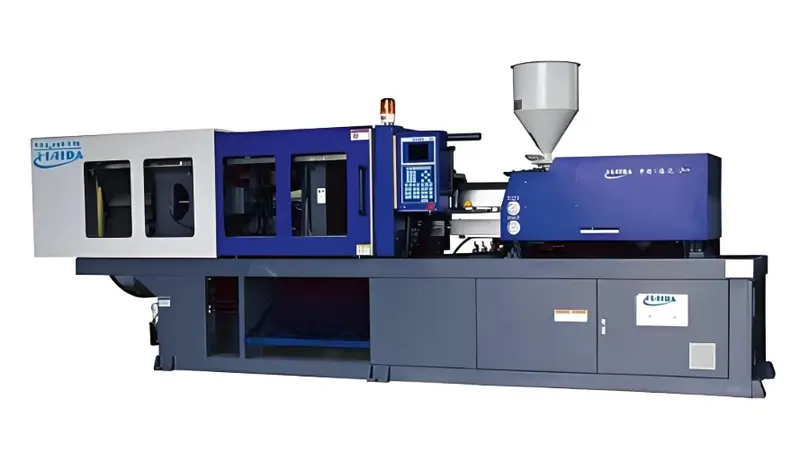

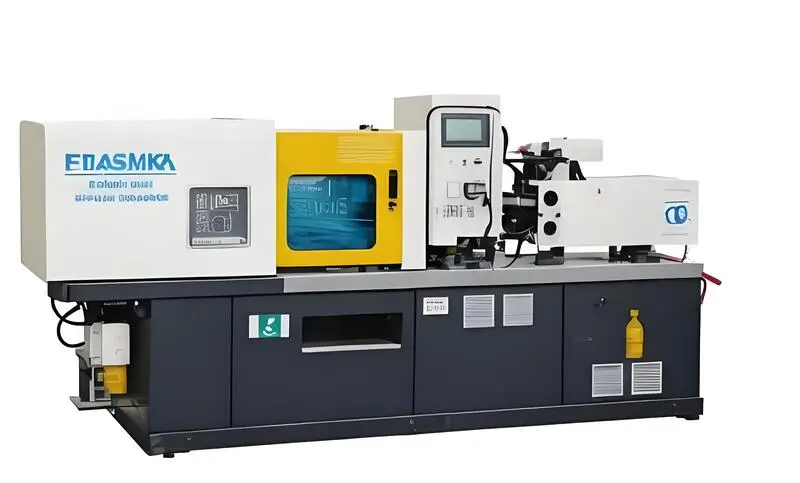

Pozioma maszyna do formowania wtryskowego

Powszechnie stosowanym typem wtryskarki jest wtryskarka pozioma. Charakteryzuje się tym, że linia środkowa zespołu wtryskowego jest koncentryczna lub zgodna z linią środkową zespołu zaciskowego i równoległa do podłoża montażowego.

Jego zalety to niski środek ciężkości, stabilna praca, wygodna instalacja formy, obsługa i konserwacja, duży otwór formy i niewielka wysokość; ale zajmuje dużą powierzchnię i jest szeroko stosowany w dużych, średnich i małych maszynach.

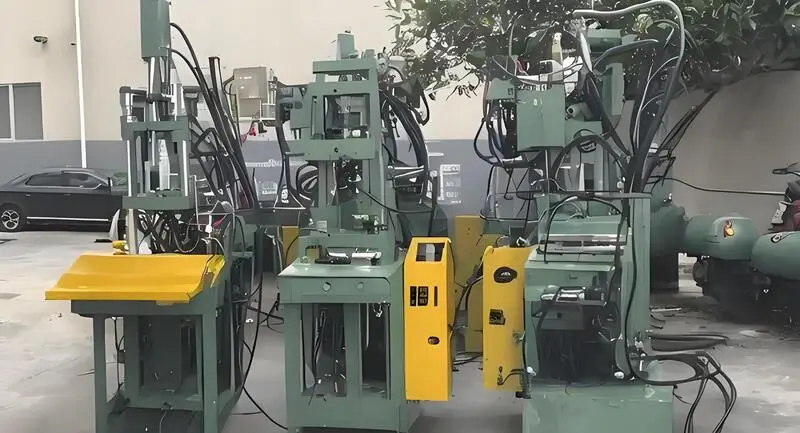

Pionowa maszyna do formowania wtryskowego

Cechą charakterystyczną tej maszyny jest to, że urządzenie zaciskowe i urządzenie wtryskowe są ustawione w linii prostej i prostopadle do podłoża. Jej zalety to niewielka powierzchnia, łatwy montaż i demontaż formy, łatwa instalacja wkładek, względnie jednolita plastyfikacja materiałów spadających ze zbiornika, łatwa automatyzacja i łatwe automatyczne zarządzanie linią wielu maszyn.

Nie jest jednak łatwo, aby produkt spadał automatycznie po wyrzuceniu i musi być usuwany ręcznie, co nie jest łatwe do osiągnięcia w trybie automatycznym.

Pionowa wtryskarka uszczelniająca jest odpowiednia dla małych wtryskarek, generalnie bardziej dla wtryskarek poniżej 60 ton (60 ton odnosi się do siły zacisku), a duże i średnie maszyny nie są odpowiednie.

Wtryskarka kątowa

Kierunek wtrysku i interfejs formy znajdują się w tej samej płaszczyźnie. Jest to szczególnie przydatne w przypadku płaskich produktów, w przypadku których ślady bramy nie mogą pozostać w centrum obróbczym. Zajmuje mniejszą powierzchnię niż wtryskarka pozioma, ale wkładki umieszczone w formie są podatne na przechylenie i upadek. Oprócz tego, wszechstronne elektryczne wtryskarki .

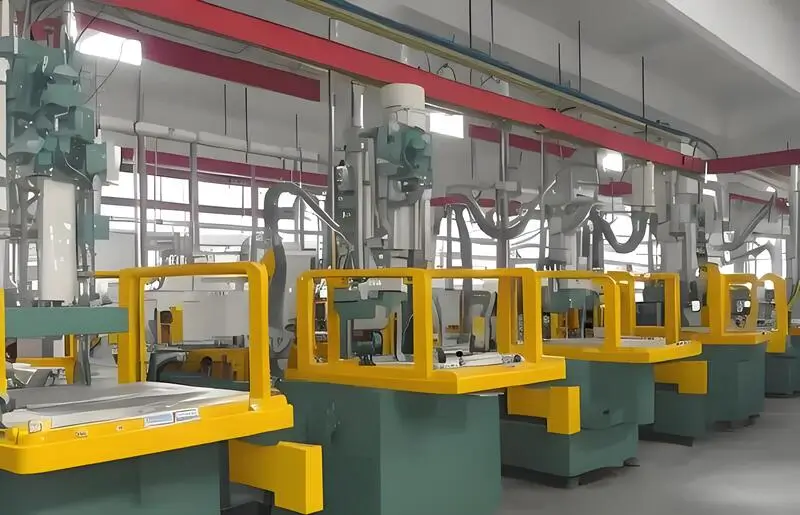

Wielomodowa wtryskarka ze stołem obrotowym

Jest to specjalna wtryskarka z obsługą wielostanowiskową. Urządzenie zaciskowe formy ręcznej maszyny pakującej przyjmuje strukturę stołu obrotowego, a forma obraca się wokół obracającego się wału. Ten typ wtryskarki w pełni wykorzystuje zdolność plastyfikacji urządzenia wtryskowego, co może skrócić cykl produkcyjny i poprawić wydajność produkcyjną maszyny.

Jest więc szczególnie dobra do produkcji wielu rzeczy, które wymagają długiego czasu na schłodzenie i ukształtowanie lub potrzebują więcej czasu na dodatkowe rzeczy, które do nich wkładasz. Ale ponieważ forma jest duża i ma wiele części, element, który ją trzyma, nie jest zbyt mocny, więc ten rodzaj maszyny jest często używany do produkcji takich rzeczy, jak plastikowe spody butów.

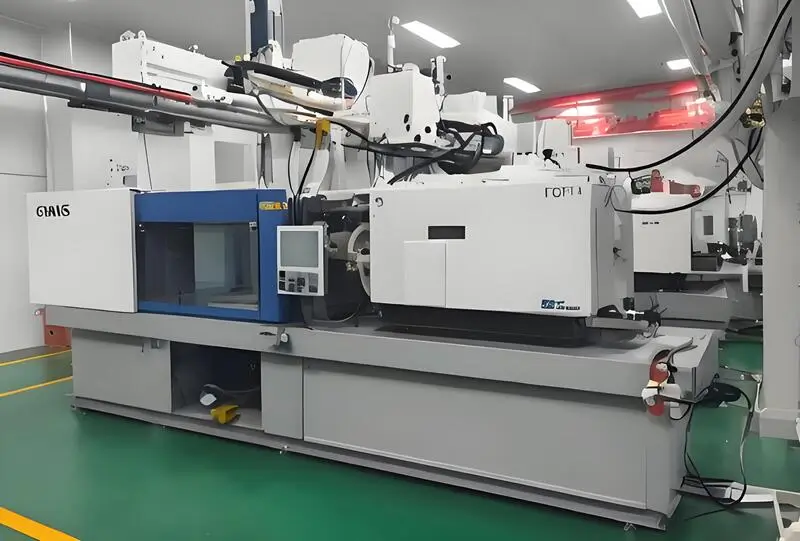

Jak wygląda proces obsługi wtryskarki?

Wtryskarki mają kluczowe znaczenie dla produkcji, przekształcając surowce w złożone kształty w sposób wydajny i dokładny.

Przygotowanie surowców

Przed rozpoczęciem produkcji form wtryskowych należy przygotować potrzebne surowce z tworzyw sztucznych. Zgodnie z wymaganiami produktu należy wybrać odpowiedni materiał z tworzywa sztucznego, zważyć go, wymieszać oraz zapewnić jakość i proporcje surowców.

Instalacja formy

Umieść potrzebną formę na wtryskarce, wyreguluj ją i zablokuj. Upewnij się, że forma znajduje się we właściwym miejscu, aby nie tworzyć złych części lub nie zepsuć maszyny.

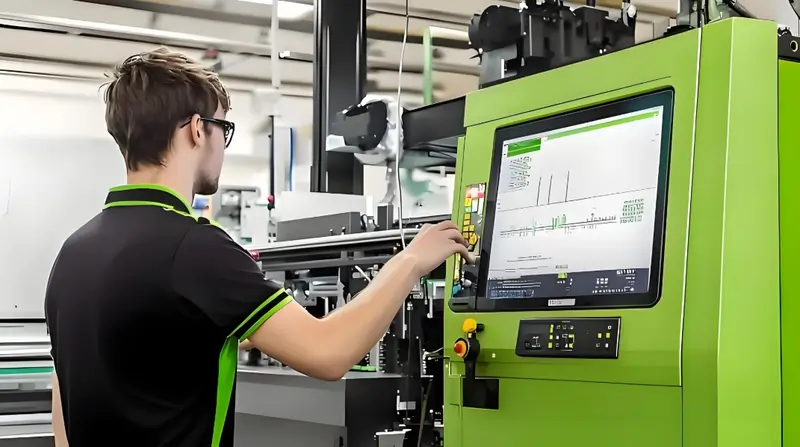

Debugowanie wtryskarki

Zanim zaczniesz produkować części, musisz sprawić, by wtryskarka działała prawidłowo. Oznacza to, że trzeba zmienić temperaturę, ciśnienie, prędkość i wszystkie te rzeczy, aby upewnić się, że maszyna działa dobrze i produkuje dobre części.

Operacje produkcyjne

Po debugowaniu można rozpocząć formalną produkcję wtryskową. Operator musi ustawić parametry robocze wtryskarki zgodnie z wymaganiami produktu, takimi jak prędkość wtrysku, czas utrzymywania itp. oraz monitorować kluczowe wskaźniki, takie jak temperatura i ciśnienie podczas procesu produkcyjnego, a także dostosowywać i obsługiwać nietypowe sytuacje na czas.

Konserwacja sprzętu

Kiedy produkujesz rzeczy, musisz dbać o swoją wtryskarkę. Musisz utrzymywać ją w czystości, smarować i wymieniać części, gdy się zużyją. W ten sposób utrzymujesz ją w ruchu i zapewniasz jej trwałość.

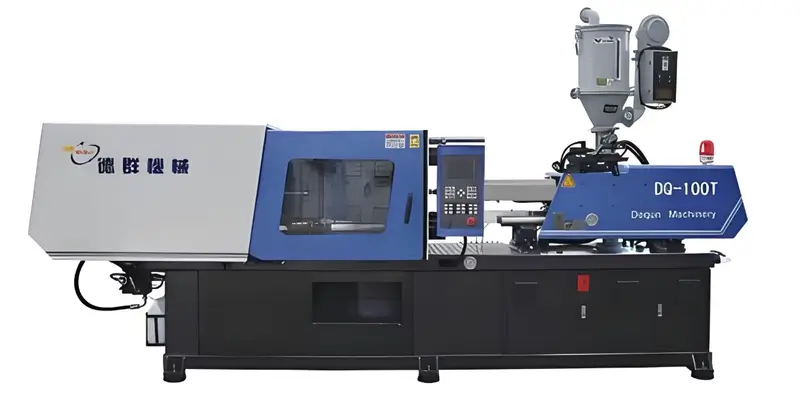

Jakie są etapy pracy wtryskarki?

Zrozumienie etapów działania wtryskarki jest niezbędne do osiągnięcia optymalnej wydajności produkcji i wysokiej jakości części z tworzyw sztucznych.

Przygotowanie do uruchomienia

Po pierwsze, operator musi sprawdzić, czy wszystkie części wtryskarki są sprawne, takie jak zasilanie, układ hydrauliczny, układ chłodzenia itp. Po upewnieniu się, że nie występują żadne nieprawidłowości, należy włączyć przełącznik zasilania wtryskarki, a następnie podgrzać ją i schłodzić, aby osiągnąć normalną temperaturę roboczą.

Ustawienia działania

Po zakończeniu przygotowania do uruchomienia należy ustawić parametry robocze wtryskarki zgodnie z wymaganiami produktu. Obejmuje to prędkość wtrysku, czas utrzymywania, ustawienie temperatury itp. Jednocześnie należy wyregulować i zamocować formę zgodnie z jej wymaganiami.

Operacje produkcyjne

Po zakończeniu konfiguracji można rozpocząć formalną operację produkcyjną. Należy mieć oko na działanie wtryskarki i dostosować parametry pracy na czas, aby zapewnić jakość produktów. W międzyczasie należy również zwracać uwagę na bezpieczeństwo, aby uniknąć wypadków.

Czyszczenie po wyłączeniu

Po zakończeniu produkcji należy wyczyścić i konserwować wtryskarkę. Najpierw wyłącz zasilanie wtryskarki i pozwól jej ostygnąć. Następnie należy wyczyścić wszystkie części wtryskarki, w tym cylinder, formę itp. Na koniec należy przeprowadzić konserwację i pielęgnację wtryskarki, taką jak smarowanie części, wymiana zużytych części itp.

Jakie są etapy pracy wtryskarki?

Wtryskarki usprawniają produkcję poprzez precyzyjne kształtowanie materiałów, obsługując różne branże dzięki swoim wydajnym mechanizmom.

Etap topnienia

Etap topienia wtryskarki obejmuje dwa główne procesy: podgrzewanie i topienie, a następnie wtryskiwanie. Najpierw należy umieścić wysuszone tworzywo konstrukcyjne w zbiorniku wtryskarki.

Następnie podgrzewa się go, aby cząsteczki plastiku stopiły się w ciecz. Proces ten zapewnia, że plastik osiągnie dobry stan stopienia, a następnie wtryskarka wtryskuje stopiony plastik do formy z dużym naciskiem, aby wytworzyć część.

W procesie pracy wtryskarki czas potrzebny do stopienia tworzywa sztucznego jest bardzo ważny, ponieważ decyduje o tym, jak dobre są części i jak szybko można je wykonać. Czas topienia to czas potrzebny na podgrzanie, stopienie i wymieszanie tworzywa sztucznego we wtryskarce.

W bębnie grzewczym cząstki tworzywa sztucznego są podgrzewane do wysokiej temperatury i stopniowo topione w płynący stopiony klej. Stopiony klej jest wpychany do cylindra wtryskowego za pomocą śruby, a następnie rozpylany do gniazda formy przez dyszę, ostatecznie tworząc pożądany produkt z tworzywa sztucznego.

Czas potrzebny do stopienia plastiku ma duży wpływ na to, jak dobrze działa wtryskarka. Jeśli topnienie trwa zbyt długo, tworzywo sztuczne będzie zbyt gorące, wytworzy pęcherzyki powietrza i zostanie uszkodzone. Będzie wyglądać źle i nie będzie działać prawidłowo. Jeśli topienie nie trwa wystarczająco długo, tworzywo sztuczne może zostać wystrzelone do formy przed całkowitym stopieniem.

W przeciwnym razie wyrób będzie wyglądał źle i nie osiągnie wymaganej wytrzymałości. Dlatego operator wtryskarki musi dobrać czas uplastyczniania⁷ do rodzaju tworzywa i produktu. Zwykle określa się go na podstawie temperatury topnienia, lepkości tworzywa i innych podobnych parametrów.

Etap wtrysku

Gdy tworzywo sztuczne zostanie stopione, ciśnienie w cylindrze wpycha je do komory wtryskowej. Wtryskarka automatycznie określa, ile i jak szybko wtryskiwać stopiony plastik, a następnie wtryskuje stopiony plastik do wnęki formy, aby wypełnić całą wnękę formy.

Czas i prędkość wtrysku mogą wpływać na gęstość, rozmiar, wydajność i gładkość wewnętrznej krawędzi części z tworzywa sztucznego. Proces wtrysku to proces wtryskiwania stopionego tworzywa sztucznego do gniazda formy pod określonym ciśnieniem wtrysku.

Etap chłodzenia

Po zakończeniu wtrysku forma musi przez pewien czas stać, aby umożliwić uformowanie części z tworzywa sztucznego. Czas ten nazywany jest czasem chłodzenia. Jedynym zadaniem wtryskarki jest upewnienie się, że czas chłodzenia jest właściwy i pozostaje taki sam, aby forma ostygła prawidłowo. Czas chłodzenia może również wpływać na jakość plastikowych części.

Etap otwierania formy

Ostatnim etapem pracy wtryskarki jest otwarcie formy. Po zakończeniu chłodzenia forma otwiera się, detal zostaje wyjęty i cykl formowania wtryskowego⁸ rozpoczyna się ponownie. Proces ten może wymagać doświadczenia, siły i zręczności. Wtryskarka zapewnia jednak formy wysokiej jakości, niezawodny proces, szybką i dokładną produkcję oraz korzyści ekonomiczne.

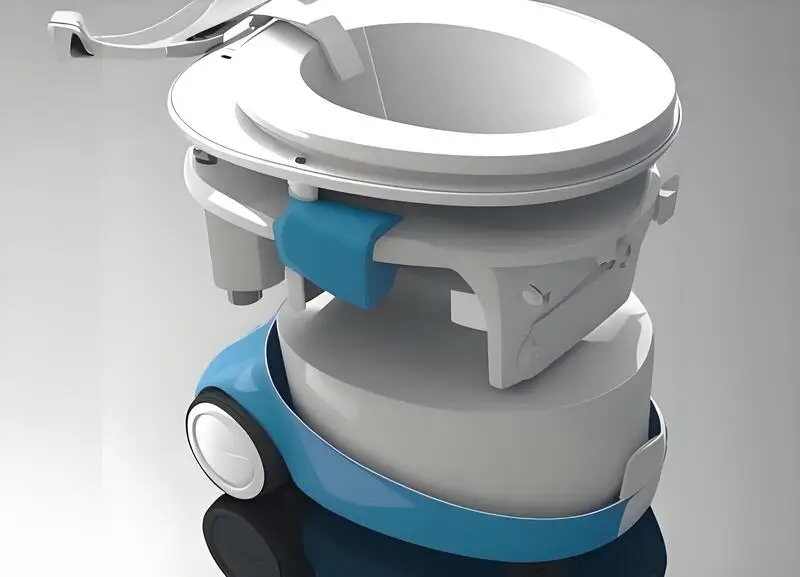

Jakie są obszary zastosowań wtryskarek?

Wtryskarki odgrywają kluczową rolę w produkcji, oferując wszechstronność i precyzję w produkcji złożonych części w różnych branżach.

Przemysł wytwórczy

Małych wtryskarek można używać do produkcji wszelkiego rodzaju wyrobów z tworzyw sztucznych, takich jak artykuły gospodarstwa domowego, materiały biurowe, zabawki, akcesoria elektroniczne, części samochodowe i inne. Są idealne do małych serii lub niestandardowych zamówień i stanowią elastyczne rozwiązanie dla producentów.

Przemysł medyczny

Małych wtryskarek można używać do produkcji plastikowych części do sprzętu i instrumentów medycznych, takich jak strzykawki, zestawy infuzyjne, obudowy sprzętu medycznego itp. Charakteryzuje się wysoką precyzją i stabilną wydajnością, dzięki czemu przemysł medyczny może uzyskać produkty wysokiej jakości.

Korzystanie z systemu oszczędzania energii wtryskarki może zwiększyć wydajność produkcji, oszczędzać energię i upewnić się, że sprzęt medyczny jest bezpieczny i niezawodny.

Przemysł opakowań do żywności

Małe wtryskarki mogą być używane do produkcji pojemników do pakowania żywności, takich jak plastikowe butelki, pudełka, pokrywki itp. Mogą one spełniać wymagania w zakresie bezpieczeństwa i higieny żywności oraz zapewniać niestandardowe rozwiązania opakowaniowe.

Przemysł elektroniczny

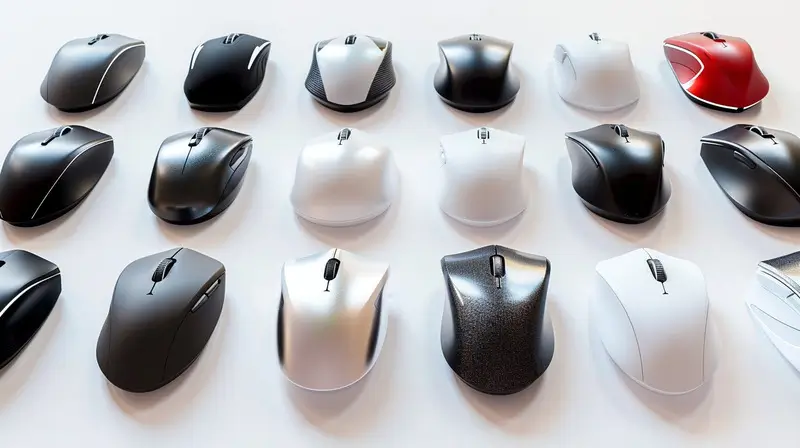

Małych wtryskarek można używać do produkcji obudów i akcesoriów do produktów elektronicznych, takich jak obudowy telefonów, klawiatury komputerowe, piloty do telewizorów i inne. Mogą one tworzyć złożone kształty i wykonywać precyzyjną pracę, aby spełnić potrzeby projektowe produktów elektronicznych.

Korzystanie z wtryskarek przyspiesza produkcję, a także spełnia wysokie standardy precyzji i jakości, których wymagają produkty elektroniczne i elektryczne.

Przemysł zabawkarski

Małych wtryskarek można używać do produkcji wszelkiego rodzaju zabawek z tworzyw sztucznych, takich jak zabawki dla dzieci, zabawki edukacyjne itp. Można zmienić sposób ich wytwarzania, aby zaspokoić różne potrzeby rynku.

Przemysł dekoracji wnętrz

Małych wtryskarek można używać do produkcji dekoracji domowych i materiałów eksploatacyjnych, takich jak doniczki, lampy, akcesoria meblowe itp. Daje to wiele możliwości wyboru materiałów i kolorów, dzięki czemu możesz tworzyć rzeczy, które są właśnie dla Ciebie.

Przemysł motoryzacyjny

Małych wtryskarek można używać do produkcji części samochodowych, takich jak zderzaki, siedzenia, panele drzwiowe, deski rozdzielcze, obudowy reflektorów, wykończenia wnętrz itp. Działają one naprawdę dobrze i wytwarzają wysokiej jakości części, którym firmy samochodowe mogą zaufać.

Wnioski

W skrócie, proces formowania wtryskowego tworzyw sztucznych jest bardzo popularnym procesem produkcyjnym. Metoda przetwarzania tworzyw sztucznych, w której tworzywo sztuczne jest uplastyczniane w podgrzewanym cylindrze wtryskarki, a następnie wtryskiwane do gniazda formy zamkniętej formy za pomocą tłoka lub śruby posuwisto-zwrotnej w celu uformowania produktu.

Wtryskarki wytwarzają wyroby z tworzyw, wtryskując stopiony materiał do formy, a następnie chłodząc go i utwardzając. Są bardzo wydajne, dzięki czemu pozwalają szybko i tanio produkować duże ilości części. Wraz z rozwojem technologii maszyny te będą umożliwiać wytwarzanie coraz lepszych produktów. Pełne omówienie znajdziesz w kompletnym przewodniku po formowaniu wtryskowym.

1. Zrozumienie działania wtryskarki do tworzyw poszerza wiedzę o procesach produkcyjnych i pomaga udoskonalać projekty wyrobów. ↩

2. Poznanie roli układu zamykania formy pomaga zrozumieć, jak utrzymuje się jakość wyrobu podczas formowania wtryskowego. ↩

3. Wiedza o hydraulicznym układzie przeniesienia napędu pomaga zrozumieć przepływ mocy we wtryskarce, istotny dla wydajnej produkcji. ↩

4. Znajomość wtryskarki oraz jej podzespołów i funkcji ma podstawowe znaczenie dla zrozumienia procesów produkcyjnych. ↩

5. Poznanie działania układów chłodzenia pomaga utrzymywać optymalną temperaturę procesu formowania wtryskowego. ↩

6. Wiedza o układach smarowania pozwala zwiększyć wydajność i trwałość maszyn, co jest istotne w każdym zakładzie produkcyjnym. ↩

7. Dowiedz się, jak czas uplastyczniania wpływa na jakość wyrobów formowanych wtryskowo, i zoptymalizuj proces produkcyjny. ↩

8. Jak skrócić cykl formowania wtryskowego: czas cyklu ma ogromne znaczenie, ponieważ wpływa na wydajność pracy i rentowność produkcji.  ↩
