Come funziona una pressa a iniezione?

Le macchine per lo stampaggio a iniezione sono essenziali per la produzione di massa di parti in plastica, offrendo un controllo preciso, velocità e consistenza per settori come quello automobilistico ed elettronico.

Sebbene le basi delle presse a iniezione siano semplici, la padronanza delle sfumature di funzionamento e manutenzione può migliorare notevolmente l’efficienza della produzione. Approfondite l’argomento per scoprire come i diversi tipi di macchine possono soddisfare le vostre specifiche esigenze di produzione.

Qual è il principio di funzionamento di una macchina per lo stampaggio a iniezione?

Le macchine per lo stampaggio a iniezione trasformano i materiali plastici grezzi in prodotti finiti iniettando la plastica fusa in uno stampo.

Per prima cosa si caricano granuli solidi nella tramoggia della pressa a iniezione per materie plastiche¹. I granuli vengono convogliati nel cilindro di riscaldamento mediante un sistema a vite o a pistone. Qui vengono riscaldati e fusi gradualmente fino a formare plastica allo stato fuso.

Successivamente, la plastica fusa viene spinta nell’ugello. L’ugello è una parte che collega il cilindro di riscaldamento allo stampo e ha la funzione di controllare il flusso di plastica fusa. Quando la plastica entra nell’ugello, subisce una serie di pressioni e movimenti a spirale per garantire un flusso di plastica uniforme.

Una volta che la plastica fusa entra nell’ugello, viene iniettata nello stampo preconfezionato. Lo stampo viene progettato in base alla forma e alle dimensioni del prodotto desiderato e di solito è composto da due semistampi. Quando i due semistampi vengono chiusi, formano una camera sigillata in cui viene iniettata la plastica fusa.

Una volta iniettata nello stampo, la plastica inizia a raffreddarsi e a indurirsi. Il tempo di raffreddamento dipende dal tipo di plastica e dallo spessore del prodotto. Quando la plastica è completamente fredda, lo stampo si apre e la parte in plastica viene estratta. Questa operazione può essere eseguita a mano o con una macchina, a seconda del tipo di macchina per lo stampaggio a iniezione.

Oltre a queste fasi di base, le macchine per lo stampaggio a iniezione della plastica dispongono anche di diversi sistemi di controllo per monitorare e controllare la temperatura, la pressione e altri parametri del processo di stampaggio a iniezione. Questi sistemi assicurano che il processo di stampaggio a iniezione sia stabile e che la qualità del prodotto sia costante.

Qual è la composizione strutturale di una macchina per lo stampaggio a iniezione?

Le macchine per lo stampaggio a iniezione sono costituite da componenti essenziali che orchestrano la precisione e l’efficienza nella trasformazione delle materie prime in prodotti complessi.

Le presse a iniezione sono generalmente composte da sistema di iniezione, sistema di chiusura dello stampo², sistema di trasmissione idraulica³, sistema di controllo elettrico, lubrificazione, riscaldamento e raffreddamento, monitoraggio della sicurezza e altri sottosistemi.

Sistema di iniezione

Il sistema di iniezione è uno dei componenti principali della pressa a iniezione⁴. Ne esistono generalmente tre tipi: a pistone, a vite e a pistone con preplastificazione a vite. Quello a vite è oggi il più diffuso.

La funzione dell’unità di iniezione è quella di riscaldare e fondere una certa quantità di plastica in un tempo specifico in un ciclo della macchina di stampaggio a iniezione, e quindi iniettare la plastica fusa nella cavità dello stampo attraverso la vite a una certa pressione e velocità. Al termine dell’iniezione, il materiale fuso iniettato nella cavità dello stampo viene mantenuto in forma.

Sistema di serraggio

Il sistema di bloccaggio è responsabile della chiusura, dell’apertura e dell’espulsione dello stampo. Fornisce inoltre una forza sufficiente per mantenere lo stampo chiuso e resistere alla pressione della plastica fusa che entra nella cavità. In questo modo si evita che lo stampo si apra e provochi difetti nel prodotto.

Composizione del sistema di bloccaggio: Il sistema di bloccaggio è composto principalmente da un dispositivo di bloccaggio, un meccanismo di regolazione dello stampo, un meccanismo di espulsione, sagome fisse anteriori e posteriori, una sagoma mobile, un cilindro di bloccaggio e un meccanismo di protezione di sicurezza.

Sistema idraulico

Il sistema di trasmissione idraulica ha il compito di fornire l’energia necessaria per tutte le diverse operazioni che la macchina per lo stampaggio a iniezione deve svolgere e di assicurarsi che tutte le diverse parti della macchina per lo stampaggio a iniezione abbiano la giusta pressione, velocità, temperatura e tutto ciò di cui hanno bisogno.

È composta da un insieme di parti idrauliche e di parti ausiliarie idrauliche. La pompa dell’olio e il motore conferiscono alla macchina per lo stampaggio a iniezione la sua potenza. Diverse valvole controllano la pressione e il flusso dell’olio, in modo da poter eseguire tutte le operazioni necessarie per produrre i pezzi di plastica.

Sistema di controllo elettrico

Il sistema di controllo elettrico e il sistema idraulico lavorano insieme per soddisfare le esigenze della macchina per lo stampaggio a iniezione, come la pressione, la temperatura, la velocità, il tempo e le diverse azioni del programma. Le modalità di controllo sono generalmente quattro: manuale, semiautomatica, completamente automatica e di regolazione.

Sistema di riscaldamento/raffreddamento

Il sistema di riscaldamento viene utilizzato per riscaldare il cilindro e l’ugello di iniezione. Il cilindro della pressa a iniezione utilizza generalmente un anello di riscaldamento elettrico come dispositivo di riscaldamento, installato all’esterno del cilindro e rilevato in sezioni con una termocoppia. Il calore viene condotto attraverso la parete del cilindro per fornire una fonte di calore per la plastificazione del materiale.

Il sistema di raffreddamento⁵ serve principalmente a controllare la temperatura dell’olio. Se è troppo alta può causare numerosi guasti, perciò deve essere regolata. Un altro punto da raffreddare si trova vicino all’uscita del cilindro: senza raffreddamento, la materia prima fonde in corrispondenza dell’uscita e non può essere scaricata normalmente.

Sistema di lubrificazione

Il sistema di lubrificazione⁶ alimenta i punti di moto relativo della piastra mobile, del dispositivo di regolazione dello stampo, delle cerniere delle bielle e di altri componenti della pressa, riducendo il consumo energetico e prolungando la vita dei pezzi. La lubrificazione può essere manuale periodica oppure elettrica automatica.

Quali sono le categorie di macchine per lo stampaggio a iniezione?

Le macchine per lo stampaggio a iniezione sono classificate in base al tipo di meccanismo di bloccaggio e alle capacità operative, che ne influenzano l’applicabilità in diversi settori.

Macchina di stampaggio a iniezione orizzontale

La pressa a iniezione orizzontale è un tipo comunemente utilizzato. Ha la caratteristica che la linea centrale del gruppo di iniezione è concentrica o coerente con la linea centrale del gruppo di chiusura e parallela al terreno di installazione.

I suoi vantaggi sono il baricentro basso, il funzionamento stabile, la convenienza dell’installazione, del funzionamento e della manutenzione dello stampo, l’ampia apertura dello stampo e l’altezza ridotta dello spazio; tuttavia, occupa un’ampia superficie ed è ampiamente utilizzato in macchine di grandi, medie e piccole dimensioni.

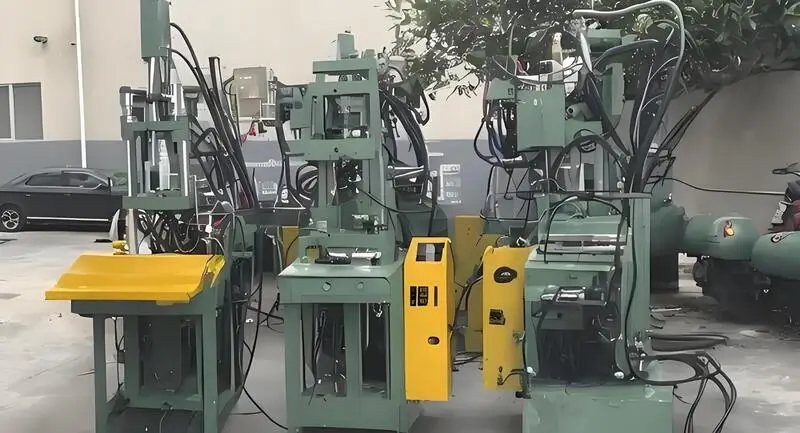

Macchina per lo stampaggio a iniezione verticale

La caratteristica di questa macchina è che il dispositivo di chiusura e il dispositivo di iniezione sono disposti in linea retta e perpendicolari al suolo. Presenta i vantaggi di un ingombro ridotto, facilità di montaggio e smontaggio dello stampo, facilità di installazione degli inserti, plastificazione relativamente uniforme dei materiali che cadono dalla tramoggia, facilità di automazione e facilità di gestione automatica della linea di più macchine.

Ma non è facile che il prodotto cada automaticamente dopo essere stato espulso e deve essere rimosso a mano, il che non è facile da realizzare in modo automatico.

La macchina sigillatrice verticale per stampaggio a iniezione è adatta a piccole macchine per stampaggio a iniezione, generalmente più per macchine per stampaggio a iniezione inferiori a 60 tonnellate (60 tonnellate si riferiscono alla forza di serraggio), mentre le macchine di grandi e medie dimensioni non sono adatte.

Macchina per lo stampaggio a iniezione ad angolo

La direzione di iniezione e l’interfaccia dello stampo sono sullo stesso piano. È particolarmente adatta per i prodotti piatti in cui i segni di iniezione non possono rimanere nel centro di lavoro. Occupa un’area più piccola rispetto alla pressa a iniezione orizzontale, ma gli inserti inseriti nello stampo sono soggetti a inclinazione e caduta. Inoltre, le macchine per lo stampaggio a iniezione elettriche complete .

Macchina di stampaggio a iniezione con tavola rotante multimodale

Si tratta di una speciale macchina per lo stampaggio a iniezione con funzionamento a più stazioni. Il dispositivo di bloccaggio dello stampo della confezionatrice manuale adotta una struttura a tavola rotante e lo stampo ruota attorno all’albero rotante. Questo tipo di macchina per lo stampaggio a iniezione sfrutta appieno la capacità di plastificazione del dispositivo di iniezione, che può abbreviare il ciclo di produzione e migliorare la capacità produttiva della macchina.

È quindi particolarmente indicata per la produzione di oggetti che richiedono molto tempo per essere raffreddati e modellati o che necessitano di più tempo per il materiale extra che vi viene inserito. Ma poiché lo stampo è grande e ha molte parti, l’elemento che lo tiene insieme non è molto robusto, quindi questo tipo di macchina è molto usata per produrre oggetti come fondi di scarpe in plastica.

Qual è il processo di funzionamento di una macchina per lo stampaggio a iniezione?

Le macchine per lo stampaggio a iniezione sono fondamentali per la produzione, in quanto trasformano le materie prime in forme complesse in modo efficiente e preciso.

Preparazione delle materie prime

Prima di avviare la produzione di stampaggio a iniezione, è necessario preparare le materie prime plastiche necessarie. In base ai requisiti del prodotto, selezionare il materiale plastico appropriato, pesarlo, mescolarlo e garantire la qualità e il rapporto delle materie prime.

Installazione dello stampo

Collocare lo stampo necessario sulla macchina per lo stampaggio a iniezione, regolarlo e bloccarlo in posizione. Assicuratevi che lo stampo sia nel punto giusto, per evitare di produrre pezzi difettosi o di rompere la macchina.

Debug della macchina di stampaggio a iniezione

Prima di iniziare a produrre, è necessario che la macchina per lo stampaggio a iniezione funzioni correttamente. Ciò significa che bisogna regolare la temperatura, la pressione, la velocità e tutto il resto per assicurarsi che la macchina funzioni bene e produca pezzi di qualità.

Operazione di produzione

Dopo il debug, è possibile avviare l’operazione formale di produzione con stampaggio a iniezione. L’operatore deve impostare i parametri di lavoro della macchina per lo stampaggio a iniezione in base ai requisiti del prodotto, come la velocità di iniezione, il tempo di mantenimento, ecc. e monitorare gli indicatori chiave come la temperatura e la pressione durante il processo di produzione, regolando e gestendo in tempo le situazioni anomale.

Manutenzione delle apparecchiature

Quando si producono prodotti, bisogna prendersi cura della macchina per lo stampaggio a iniezione. Bisogna tenerla pulita, ingrassarla e sostituire le parti quando si usurano. È così che la si mantiene in funzione e la si fa durare.

Quali sono le fasi operative di una macchina per lo stampaggio a iniezione?

La comprensione delle fasi operative di una macchina per lo stampaggio a iniezione è essenziale per ottenere un’efficienza produttiva ottimale e pezzi in plastica di alta qualità.

Preparazione all’avvio

In primo luogo, l’operatore deve verificare che tutte le parti della pressa a iniezione siano normali, come l’alimentazione elettrica, il sistema idraulico, il sistema di raffreddamento, ecc. Dopo aver confermato l’assenza di anomalie, accendere l’interruttore di alimentazione della pressa a iniezione e preriscaldarla e preraffreddarla per raggiungere la normale temperatura di lavoro.

Impostazione del funzionamento

Una volta terminata la preparazione dell’avviamento, è necessario impostare i parametri di lavoro della pressa a iniezione in base ai requisiti del prodotto. Ciò include la velocità di iniezione, il tempo di mantenimento, l’impostazione della temperatura, ecc. Allo stesso tempo, è necessario regolare e fissare lo stampo in base ai requisiti dello stesso.

Operazione di produzione

Una volta completata la configurazione, è possibile avviare la produzione formale. È necessario tenere sotto controllo il funzionamento della pressa a iniezione e regolare i parametri di lavoro in tempo per garantire la qualità dei prodotti. Nel frattempo, è necessario prestare attenzione alla sicurezza per evitare incidenti.

Pulizia dello spegnimento

Una volta terminata la produzione, è necessario pulire e mantenere la macchina per lo stampaggio a iniezione. Innanzitutto, spegnere l’interruttore di alimentazione della macchina per lo stampaggio a iniezione e lasciarla raffreddare. Quindi, pulire tutte le parti della macchina per lo stampaggio a iniezione, compresi il cilindro, lo stampo, ecc. Infine, eseguire la manutenzione e la cura della macchina per lo stampaggio a iniezione, come la lubrificazione delle parti, la sostituzione delle parti usurate, ecc.

Quali sono le fasi di lavoro di una macchina per lo stampaggio a iniezione?

Le macchine per lo stampaggio a iniezione ottimizzano la produzione modellando i materiali con precisione e servendo vari settori industriali con i loro meccanismi efficienti.

Fase di fusione

La fase di fusione di una pressa a iniezione prevede due processi principali: il riscaldamento e la fusione, quindi l’iniezione. Per prima cosa, si mette il tecnopolimero essiccato nella tramoggia della macchina per lo stampaggio a iniezione.

Questo processo assicura che la plastica raggiunga un buon stato di fusione, quindi la macchina per lo stampaggio a iniezione spara la plastica fusa nello stampo con una forte pressione per realizzare il pezzo.

Nel processo di lavorazione della macchina per lo stampaggio a iniezione, il tempo necessario per fondere la plastica è un fattore importante, perché decide la qualità dei pezzi e la velocità di produzione. Il tempo di fusione è il tempo necessario per riscaldare, fondere e miscelare la plastica nella macchina per lo stampaggio a iniezione.

Nel cilindro di riscaldamento, le particelle di plastica vengono riscaldate ad alta temperatura e gradualmente fuse in una colla fusa che scorre. La colla fusa viene spinta nel cilindro di iniezione dalla vite e quindi spruzzata nella cavità dello stampo attraverso l’ugello, formando infine il prodotto plastico desiderato.

Il tempo necessario per la fusione della plastica ha un grande effetto sul funzionamento della macchina per lo stampaggio a iniezione. Se il tempo di fusione è troppo lungo, la plastica si surriscalda, fa delle bolle e si rovina. L’aspetto sarà brutto e non funzionerà bene. Se il tempo di fusione non è sufficiente, la plastica potrebbe essere sparata nello stampo prima di essere completamente fusa.

In caso contrario il prodotto avrà un aspetto scadente e una resistenza insufficiente. L’operatore deve quindi impostare correttamente il tempo di fusione⁷ in funzione della plastica e del prodotto. In genere si considerano la temperatura di fusione, lo spessore e altri parametri analoghi.

Fase di iniezione

Una volta fusa la plastica, la pressione del cilindro la spinge nella camera di iniezione. La pressa a iniezione determina automaticamente la quantità e la velocità di iniezione della plastica fusa e la spara nella cavità dello stampo per riempire l’intera cavità dello stampo.

Il tempo e la velocità di iniezione possono influenzare la densità, le dimensioni, le prestazioni e la levigatezza del bordo interno del pezzo in plastica. Il processo di iniezione è il processo di iniezione della plastica fusa nella cavità dello stampo sotto una determinata pressione di iniezione.

Fase di raffreddamento

Una volta terminata l’iniezione, lo stampo deve rimanere fermo per un po’ di tempo per consentire la formazione della parte in plastica. Questo tempo è chiamato tempo di raffreddamento. L’unico compito della macchina per lo stampaggio a iniezione è quello di assicurarsi che il tempo di raffreddamento sia giusto e rimanga invariato, in modo che lo stampo si raffreddi correttamente. La durata del tempo di raffreddamento può anche influire sulla qualità dei pezzi di plastica.

Fase di apertura dello stampo

L’ultima fase è l’apertura dello stampo. Terminato il raffreddamento, lo stampo si apre e il pezzo viene estratto, quindi riparte il ciclo di stampaggio a iniezione⁸. Il processo richiede esperienza, forza e abilità, ma la pressa consente stampi di alta qualità, processi affidabili, velocità produttive elevate e precise e vantaggi economici.

Quali sono i settori di applicazione delle macchine per lo stampaggio a iniezione?

Le macchine per lo stampaggio a iniezione sono fondamentali nella produzione, in quanto offrono versatilità e precisione per produrre pezzi complessi in diversi settori industriali.

Industria manifatturiera

Le piccole presse a iniezione possono essere utilizzate per realizzare tutti i tipi di prodotti in plastica, come articoli per la casa, forniture per ufficio, giocattoli, accessori elettronici, parti di automobili e altro ancora. Sono perfette per piccole tirature o ordini personalizzati e rappresentano una soluzione flessibile per i produttori.

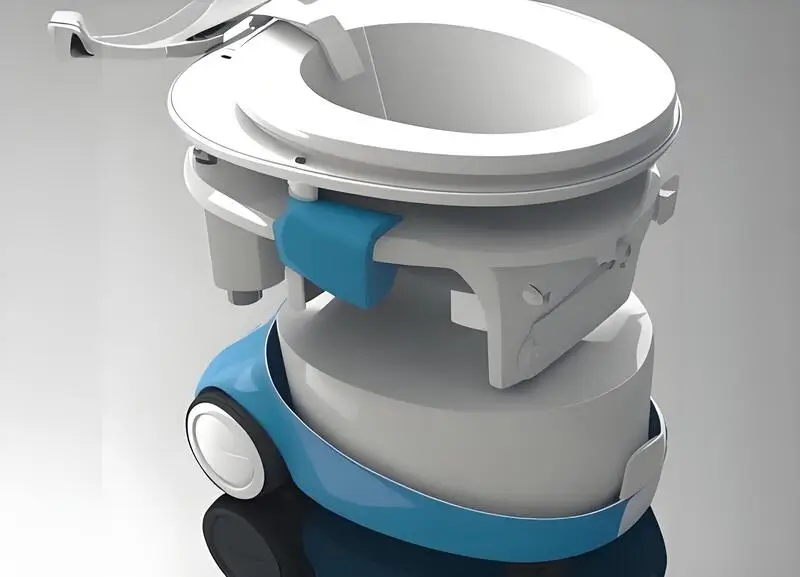

Industria medica

È possibile utilizzare piccole macchine per lo stampaggio a iniezione per realizzare parti in plastica per apparecchiature e strumenti medici, come siringhe, set per infusione, alloggiamenti per apparecchiature mediche, ecc. Grazie all’elevata precisione e alle prestazioni stabili, l’industria medica può ottenere prodotti di alta qualità.

L’utilizzo del sistema di risparmio energetico della pressa a iniezione può rendere la produzione più efficiente, far risparmiare energia e garantire che le apparecchiature mediche siano sicure e affidabili.

Industria dell’imballaggio alimentare

È possibile utilizzare piccole macchine per lo stampaggio a iniezione per realizzare contenitori per alimenti, come bottiglie di plastica, scatole, coperchi e così via. Possono soddisfare i requisiti di sicurezza e igiene alimentare e fornire soluzioni di imballaggio personalizzate.

Industria elettronica

Le piccole presse a iniezione possono essere utilizzate per realizzare alloggiamenti e accessori per prodotti elettronici, come custodie per telefoni, tastiere per computer, telecomandi TV e altro ancora. Possono realizzare forme complesse e lavori di precisione per soddisfare le esigenze di design dei prodotti elettronici.

L’utilizzo di macchine per lo stampaggio a iniezione rende la produzione più rapida e soddisfa gli elevati standard di precisione e qualità richiesti dai prodotti elettronici ed elettrici.

Industria del giocattolo

È possibile utilizzare piccole macchine per lo stampaggio a iniezione per produrre tutti i tipi di giocattoli in plastica, come giocattoli per bambini, giocattoli educativi e così via. È possibile modificare il modo in cui vengono prodotti per soddisfare le diverse esigenze del mercato.

Industria della decorazione della casa

È possibile utilizzare piccole presse a iniezione per realizzare decorazioni e forniture per la casa, come vasi da fiori, lampade, accessori per mobili, ecc. La macchina offre un’ampia scelta di materiali e colori, consentendovi di realizzare oggetti che fanno al caso vostro.

Industria automobilistica

È possibile utilizzare piccole macchine per lo stampaggio a iniezione per produrre parti di automobili come paraurti, sedili, pannelli delle porte, cruscotti, gusci dei fari, finiture interne e così via. Funzionano molto bene e producono pezzi di alta qualità di cui le aziende automobilistiche possono fidarsi.

Conclusione

In poche parole, il processo di stampaggio a iniezione della plastica è un processo produttivo molto diffuso. È un metodo di lavorazione della plastica in cui la plastica viene plastificata nel cilindro riscaldato della macchina per lo stampaggio a iniezione e quindi iniettata nella cavità di uno stampo chiuso da uno stantuffo o da una vite alternata per formare un prodotto.

Le presse per lo stampaggio a iniezione fondono la plastica, la iniettano in uno stampo e la lasciano raffreddare e solidificare. Consentono così di produrre rapidamente ed economicamente grandi quantità di articoli in plastica. Con il progresso tecnologico continueremo a usarle per realizzare prodotti sempre migliori. Consultate la nostra Guida completa allo stampaggio a iniezione per una panoramica approfondita.

1. Comprendere il funzionamento di una pressa a iniezione per materie plastiche permette di approfondire i processi produttivi e migliorare la progettazione dei prodotti. ↩

2. Approfondire il ruolo del sistema di chiusura aiuta a capire come viene mantenuta la qualità del prodotto durante lo stampaggio a iniezione. ↩

3. Conoscere il sistema di trasmissione idraulica aiuta a comprendere la gestione della potenza nello stampaggio a iniezione, essenziale per una produzione efficiente. ↩

4. Conoscere la pressa a iniezione è fondamentale per comprenderne componenti e funzioni nei processi produttivi. ↩

5. Capire come funzionano i sistemi di raffreddamento aiuta a mantenere temperature ottimali nei processi di stampaggio a iniezione. ↩

6. Conoscere i sistemi di lubrificazione permette di migliorare efficienza e durata delle macchine, aspetti essenziali in ogni attività produttiva. ↩

7. Scoprite come il tempo di fusione influisce sulla qualità dei prodotti stampati a iniezione e come ottimizzare il processo produttivo. ↩

8. Come ridurre il tempo ciclo dello stampaggio a iniezione: il ciclo è determinante perché incide sulla produttività e sulla redditività. ↩
