Właśnie poświęciłeś wiele tygodni na dopracowanie projektu części w CAD. Następnie dostawca formowania wtryskowego odsyła dwustronicową listę zmian — i uświadamiasz sobie, że części nie da się niezawodnie formować. Ta lista to przegląd DFM1, który właśnie uchronił Cię przed znacznymi kosztami poprawek.\n\nPrzegląd projektu pod kątem możliwości produkcyjnych (DFM) jest najważniejszym technicznym uzgodnieniem między Tobą a dostawcą formowania wtryskowego przed rozpoczęciem obróbki stali. Ten przewodnik wyjaśnia, co obejmuje rzetelny przegląd DFM i jak ocenić proces stosowany przez dostawcę.
W tym przewodniku omawiamy zakres rzetelnego przeglądu DFM, najczęstsze wykrywane w nim ryzyka projektowe oraz sposób oceny, czy dostawca wykonuje dokładną analizę, czy tylko automatycznie zatwierdza Twoje pliki.
- Przegląd DFM wykrywa problemy z formowalnością przed rozpoczęciem obróbki stali, co pozwala uniknąć znacznych kosztów poprawek.
- Grubość ścianki, kąty pochylenia, podcięcia i umiejscowienie przewężki to cztery główne obszary ryzyka.
- Kompetentny dostawca odsyła rysunek z naniesionymi konkretnymi zaleceniami.
- Poproś o raport DFM na etapie wyceny, a nie po rozpoczęciu projektowania formy.
- Dostawcy, którzy pomijają DFM lub odsyłają ogólnikowe uwagi, stanowią sygnał ostrzegawczy dotyczący ryzyka jakościowego.
Czym jest przegląd DFM w formowaniu wtryskowym?
Przegląd DFM to ustrukturyzowana analiza inżynierska, w której dostawca formowania wtryskowego ocenia projekt części w odniesieniu do rzeczywistych uwarunkowań procesu formowania. Osoba dokonująca przeglądu analizuje grubość ścianki, kąty pochylenia, proporcje żeber, podcięcia, umiejscowienie przewężki i przepływ materiału. W ZetarMold około 70 procent projektów przekazanych po raz pierwszy ma co najmniej jedną cechę, która spowodowałaby wadę lub wymagałaby mechanizmu formy.
Z naszego doświadczenia w ZetarMold wynika, że około 70 procent projektów części przekazanych po raz pierwszy ma co najmniej jedną cechę, która spowodowałaby wadę formowania lub wymagałaby kosztownego mechanizmu formy, takiego jak podnośniki, rdzenie boczne lub rdzenie składane. Przegląd DFM służy wykrywaniu tych problemów wtedy, gdy zmiana pliku CAD zajmuje godziny, a nie tygodnie i nie kosztuje tysięcy dolarów na poprawki oprzyrządowania.
Dlaczego należy wymagać przeglądu DFM przed wykonaniem formy?
Pominięcie przeglądu DFM jest najdroższym błędem w projekcie formowania wtryskowego. Po wykonaniu formy każda zmiana projektu oznacza modyfikację hartowanej stali. Prosta korekta grubości ścianki, która zajmuje 30 minut w CAD, może kosztować tysiące dolarów w postaci poprawek formy oraz wydłużyć czas realizacji o wiele tygodni.
Ryzyko finansowe rośnie wraz ze złożonością części. Prosty wspornik może wymagać jednej lub dwóch korekt. Ale forma wielogniazdowa z elementami cienkościennymi, zawiasami elastycznymi lub zintegrowanymi elementami złącznymi? Bez DFM stawiasz na powodzenie pierwszego wtrysku — a taki zakład przegrasz częściej, niż wygrasz. Widzieliśmy projekty, w których łączny koszt poprawek przekroczył pierwotną cenę formy, ponieważ etap DFM potraktowano jako opcjonalny. Prawidłowy przegląd DFM chroni również harmonogram produkcji. Wykrycie ryzyka zapadnięć przed formowaniem pozwala skorygować proporcje żeber w CAD zamiast odkrywać wady kosmetyczne na pierwszych częściach produkcyjnych.
Co dostawcy sprawdzają podczas przeglądu DFM?

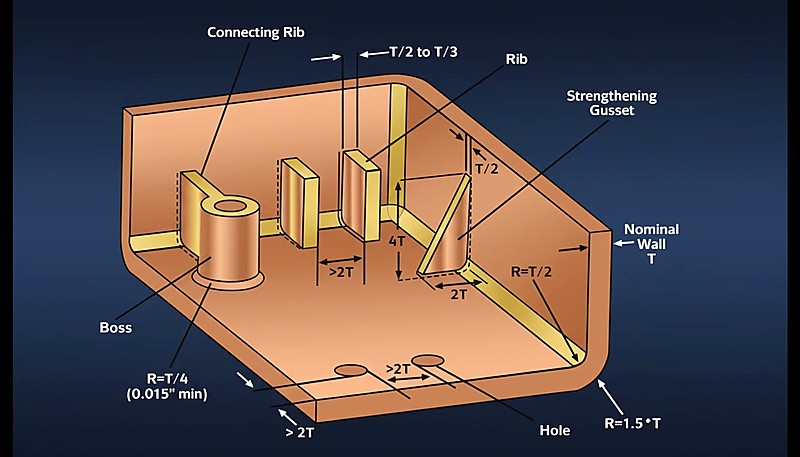

Dokładny przegląd DFM obejmuje osiem kluczowych obszarów, które mają zasadnicze znaczenie dla jakości części i trwałości formy. Dostawcy analizują grubość ścianki, pochylenia, żebra, podcięcia, umiejscowienie przewężki, tolerancje, dopasowanie materiału i cechy montażowe. 1. Jednorodność grubości ścianki — Zmienność grubości ścianki większa niż 10 do 15 procent między sąsiednimi elementami powoduje zaburzenia przepływu, zapadnięcia2 i wypaczenia. Osoba dokonująca przeglądu sprawdza, czy nominalna grubość ścianki jest stała oraz czy przejścia między grubymi i cienkimi przekrojami mają prawidłowe zaokrąglenia.
2. Kąty pochylenia — Każda pionowa powierzchnia wymaga pochylenia — zazwyczaj od 0.5 do 2 stopni na stronę, zależnie od wykończenia powierzchni i głębokości tekstury. Powierzchnie polerowane mogą mieć mniejsze pochylenie; powierzchnie teksturowane wymagają 1.5 stopnia lub więcej na każde 0.025 mm głębokości tekstury. Osoba dokonująca przeglądu DFM oznacza wszystkie powierzchnie o zerowym lub niewystarczającym kącie pochylenia. 3. Proporcje żeber i występów — Żebra powinny mieć od 50 do 60 procent nominalnej grubości ścianki, aby zapobiec zapadnięciom po przeciwnej stronie. Występy wymagają prawidłowych proporcji ścianek i promieni żeber wzmacniających. Osoba dokonująca przeglądu oblicza stosunek grubości na każdym połączeniu żebra ze ścianką i występu ze ścianką.
4. Wykrywanie podcięć3 — Podcięcia uniemożliwiają wypchnięcie części w linii prostej. Osoba dokonująca przeglądu identyfikuje każde podcięcie i zaleca zmianę projektu w celu jego wyeliminowania albo zastosowanie mechanizmu formy, takiego jak podnośnik, suwak lub rdzeń składany, wraz z informacją o wpływie na koszty. 5. Położenie przewężki i analiza przepływu — Miejsce, w którym materiał wpływa do gniazda, wpływa na położenie linii łączenia, ryzyko pułapek powietrznych, ciśnienie docisku i wygląd kosmetyczny. Dobry przegląd DFM obejmuje podstawową symulację przepływu lub co najmniej oparte na doświadczeniu zalecenie dotyczące umiejscowienia przewężki.
Dzięki 20+ latom doświadczenia oraz inżynierom korzystającym z SOLIDWORKS i Moldflow nasze przeglądy DFM łączą analizę popartą symulacją z praktyczną wiedzą procesową zdobytą przy 47 maszynach.
6. Wykonalność tolerancji — Nie każdy wymiar można utrzymać w wąskiej tolerancji podczas produkcji z użyciem formy wtryskowej. Osoba dokonująca przeglądu oznacza wymiary wykraczające poza standardową tolerancję formowania — zwykle plus lub minus 0.1 mm dla cech krytycznych do 25 mm — i proponuje poprawki projektu lub środki kontroli procesu. 7. Weryfikacja doboru materiału — Osoba dokonująca przeglądu sprawdza, czy wybrany materiał jest zgodny z geometrią części, grubością ścianki i wymaganiami funkcjonalnymi. Niektóre materiały — takie jak nylon wzmocniony włóknem szklanym lub PEEK — mają określone właściwości przepływu i skurczu, które ograniczają możliwości projektowe. 8. Cechy montażowe i funkcjonalne — Zatrzaski, zawiasy elastyczne, występy wciskane i żebra do zgrzewania ultradźwiękowego podlegają określonym regułom projektowym.
Osoba dokonująca przeglądu DFM sprawdza, czy cechy te zachowują ustalone proporcje i będą niezawodnie działać w produkcji.
Jak ocenić kompetencje dostawcy w zakresie DFM?
Nie wszystkie przeglądy DFM są sobie równe. Dostawca, który rzeczywiście inwestuje w DFM, wykaże to na kilka konkretnych sposobów: Poproś o przykładowy raport DFM. Kompetentny dostawca może pokazać zanonimizowany raport DFM z wcześniejszego projektu. Szukaj konkretów: czy raport wskazuje dokładne położenie cech, wymiary i zalecane zmiany wraz z uzasadnieniem? Czy może zawiera ogólnikowe stwierdzenia w rodzaju „sprawdź grubość ścianki”, bez żadnych informacji umożliwiających działanie?
Sprawdź używane narzędzia programowe. DFM powinno obejmować więcej niż wzrokową ocenę pliku STEP. Zapytaj, czy używają Moldflow lub podobnego oprogramowania symulacyjnego do analizy przepływu. Jeśli dostawca twierdzi, że tylko sprawdza projekt w CAD, świadczy to o głębokości jego analizy. Oceń czas odpowiedzi i poziom szczegółowości. Rzetelny przegląd DFM średnio złożonej części zajmuje od dwóch do pięciu dni roboczych. Jeśli dostawca odsyła uwagi DFM w ciągu czterech godzin, albo dysponuje wyjątkowymi zasobami inżynierskimi, albo nie analizuje projektu zbyt dokładnie. Najlepsi dostawcy odsyłają rysunek z naniesionymi uwagami lub opisany model 3D, w którym każdy komentarz jest przypisany do konkretnej cechy.
Szukaj przejrzystości wpływu na koszty. Dobre raporty DFM nie tylko wskazują problemy — informują też o wpływie każdego z nich na koszty i czas realizacji. Na przykład stwierdzenie, że konkretne podcięcie wymaga rdzenia bocznego zwiększającego koszt oprzyrządowania o około cztery do sześciu tysięcy dolarów, jest użyteczną uwagą DFM. Sama informacja „wykryto podcięcie” nie jest użyteczna.
Jakie są najczęstsze problemy DFM wykrywane w formowaniu wtryskowym?
Najczęstsze problemy DFM to niejednorodna grubość ścianki, niewystarczające pochylenie i nadmiernie grube żebra. Te sześć problemów odpowiada za większość obserwowanych przez nas poprawek projektowych: 1. Niejednorodna grubość ścianki (występuje w około 65 procent projektów przekazanych po raz pierwszy) — Projektanci pogrubiają ścianki wokół występów montażowych lub żeber konstrukcyjnych bez płynnych przejść. Skutek: zapadnięcia na powierzchniach kosmetycznych, wewnętrzne pustki i wypaczenia po wypchnięciu. Rozwiązanie: zachowaj stałą nominalną grubość ścianki i stosuj łagodne przejścia o promieniu zaokrąglenia wynoszącym co najmniej trzykrotność różnicy grubości.
2. Niewystarczające pochylenie (około 50 procent) — Nawet kieszeń o głębokości 10 mm wymaga kąta pochylenia wynoszącego co najmniej 0.5 stopnia. Powierzchnie teksturowane wymagają 1.5 stopnia lub więcej na każde 0.025 mm głębokości tekstury.\n\n3. Nadmiernie grube żebra (około 40 procent) — Żebra grubsze niż 60 procent nominalnej grubości ścianki powodują zapadnięcia na powierzchni kosmetycznej.
4. Ostre narożniki wewnętrzne (około 35 procent) — Każdy narożnik wewnętrzny wymaga promienia zaokrąglenia wynoszącego co najmniej 0.5 mm. W przypadku części konstrukcyjnych przyjmij wartość równą 0.5 grubości ścianki.\n\n5. Podcięcia bez mechanizmu formy (około 30 procent) — Haki zatrzaskowe i otwory boczne wymagają podnośników, suwaków lub rdzeni składanych. DFM musi oznaczyć każdy taki element i zaproponować rozwiązania.
6. Niewykonalne specyfikacje tolerancji (występują w około 25 procent projektów) — Niektóre projekty określają wyjątkowo wąskie tolerancje cech obejmujących co najmniej 100 mm geometrii części. Standardowa tolerancja formowania wtryskowego dla wymiarów do 25 mm wynosi około plus lub minus 0.1 mm; większe wymiary mają proporcjonalnie szersze tolerancje. Określenie tolerancji węższej niż możliwości procesu tylko zwiększa koszt kontroli bez poprawy funkcjonalności.
Kiedy należy poprosić o przegląd DFM w harmonogramie projektu?
Najlepszym momentem na przegląd DFM jest etap wyceny, zanim zobowiążesz się do współpracy z dostawcą. Wczesne rozpoczęcie pozwala porównać dostawców na podstawie jakości inżynierskiej, a nie tylko ceny. Typowy harmonogram wygląda następująco: Etap 1: Wycena (tydzień 0 do 1) — Wyślij pliki 3D CAD do dwóch lub trzech dostawców z krótkiej listy. Rzetelny dostawca przeprowadzi wstępny przegląd DFM w ramach procesu przygotowania wyceny. Ten pierwszy przegląd wykrywa główne problemy — naruszenia grubości ścianki, brak pochylenia i krytyczne podcięcia — oraz daje podstawę do porównania dostawców według jakości ich informacji inżynierskich, a nie tylko ceny.
Dzięki 8 starszym inżynierom i własnemu zakładowi produkcji form zazwyczaj wykonujemy 2–3 iteracje DFM przed rozpoczęciem projektowania formy — aby geometria była gotowa do produkcji przed rozpoczęciem jakiejkolwiek obróbki stali.
Etap 2: Wybór dostawcy i szczegółowy DFM (tydzień 1 do 2) — Po wybraniu dostawcy przeprowadza on pełny przegląd DFM. Zajmuje to od dwóch do pięciu dni roboczych i kończy się przygotowaniem kompleksowego raportu z opisanymi rysunkami, wynikami symulacji i analizą wpływu każdego ustalenia na koszty. Wspólnie wprowadzacie kolejne zmiany w projekcie, aż wszystkie krytyczne problemy zostaną rozwiązane. Etap 3: Rozpoczęcie projektowania formy (tydzień 2 do 4) — Dostawca powinien rozpocząć projektowanie formy dopiero po formalnym zatwierdzeniu DFM. Zatwierdzony DFM staje się punktem odniesienia dla projektu formy — jeśli projektant formy napotka problemy pominięte w DFM, oznacza to lukę w procesie DFM.
Etap 4: Próby T1 (tydzień 6 do 10) — Podczas pierwszych prób prognozy DFM są weryfikowane na rzeczywistych częściach. Dobry przegląd DFM powinien umożliwić uzyskanie już w pierwszym wtrysku części o wymiarach zbliżonych do docelowych i akceptowalnym wyglądzie. Jeśli części T1 wykazują wady, które raport DFM powinien był przewidzieć, przegląd był niewystarczający.
Co dzieje się po przeglądzie DFM?
Proces po DFM jest prosty: przeanalizuj ustalenia, sklasyfikuj zmiany, zaktualizuj CAD, prześlij ponownie i formalnie zatwierdź. Oto szczegółowe kroki: Krok 1: Wspólnie przeanalizuj ustalenia. Umów rozmowę z inżynierem dostawcy, aby omówić każdą uwagę DFM. Tutaj liczy się doświadczenie — doświadczony inżynier potrafi wyjaśnić, dlaczego dana cecha jest problematyczna, i zaproponować alternatywy, których mogłeś nie brać pod uwagę. Krok 2: Sklasyfikuj zmiany. Niektóre ustalenia wymagają bezwzględnej korekty; inne poprawiają uzysk, ale część będzie działać w obu wariantach. Rozdziel je, aby świadomie rozważyć kompromisy. Krok 3: Zaktualizuj CAD i prześlij ponownie. Większość dostawców uwzględnia jeden lub dwa cykle ponownej kontroli. W naszym zakładzie w Szanghaju zwykle przeprowadzamy od dwóch do trzech iteracji przed rozpoczęciem projektowania formy.
Krok 4: Formalne zatwierdzenie DFM. Obie strony uzgadniają, że projekt został zatwierdzony do wykonania formy.
Krok 4: Formalne zatwierdzenie DFM. Obie strony uzgadniają, że projekt został zatwierdzony do wykonania formy.
Krok 2: Sklasyfikuj zmiany jako krytyczne lub opcjonalne. Niektóre ustalenia DFM wymagają bezwzględnej korekty — bez zmiany części nie da się niezawodnie formować. Inne są pożądane — poprawiają uzysk lub jakość kosmetyczną, ale część będzie działać w obu wariantach. Rozdziel je, aby móc świadomie rozważyć kompromisy. Krok 3: Zaktualizuj CAD i prześlij ponownie. Wprowadź uzgodnione zmiany i odeślij poprawiony model do ponownej kontroli DFM. Większość dostawców uwzględnia w swoim procesie DFM jeden lub dwa cykle ponownej kontroli. W naszym zakładzie w Szanghaju zwykle przeprowadzamy od dwóch do trzech iteracji DFM przed rozpoczęciem projektowania formy, ponieważ prawidłowe dopracowanie geometrii na początku kosztuje ułamek tego, co poprawki formy.
Krok 4: Formalne zatwierdzenie DFM. Obie strony uzgadniają, że projekt został zatwierdzony do wykonania formy. To zatwierdzenie jest ważne — dokumentuje uzgodnioną geometrię i chroni obie strony, jeśli później pojawią się problemy.
Jak przygotować się do lepszego przeglądu DFM?
Najlepsze przygotowanie polega na przesłaniu natywnych plików CAD, określeniu materiału i udostępnieniu kontekstu montażowego. Te trzy dane wejściowe mają największy wpływ na jakość przeglądu DFM: Prześlij natywne pliki CAD, a nie tylko rysunki PDF. Pliki STEP lub IGES pozwalają osobie dokonującej przeglądu dokładnie mierzyć wymiary, cyfrowo sprawdzać kąty pochylenia i wykonywać symulację przepływu. Rysunek PDF pokazuje tylko wymiary, które zdecydowałeś się nanieść — ukrywa niewymiarowane cechy, które często powodują problemy.
Określ materiał na wczesnym etapie. Zalecenia DFM znacznie różnią się w zależności od materiału. Proporcja żebra akceptowalna w PP może powodować zapadnięcie w poliwęglanie. Wskaż dostawcy dwóch lub trzech głównych kandydatów, aby mógł przeprowadzić przegląd względem tego najbardziej wymagającego.\n\nWskaż powierzchnie kosmetyczne. Oznacz powierzchnie klasy A oraz wymiary krytyczne. Pomaga to ustalić priorytety dla położenia przewężki i wypychaczy.
Udostępnij kontekst montażowy. Jeśli część łączy się z innymi komponentami, udostępnij całe złożenie lub co najmniej współpracujące części. Decyzje dotyczące podcięć i tolerancji zależą od sposobu dopasowania części w produkcie końcowym.
Na jakie sygnały ostrzegawcze zwracać uwagę w procesie DFM dostawcy?
Sygnały ostrzegawcze w procesie DFM dostawcy to brak pisemnego raportu, brak zalecanych zmian i niezdolność do wyjaśnienia uzasadnienia poszczególnych ustaleń. Oto konkretne sygnały ostrzegawcze: Sygnał ostrzegawczy 1: Brak pisemnego raportu. Jeśli przegląd DFM ogranicza się do rozmowy telefonicznej ze stwierdzeniem „wszystko wygląda dobrze” lub jednowierszowej wiadomości e-mail, nie otrzymujesz rzetelnej analizy. Prawidłowy proces DFM kończy się udokumentowanym raportem, do którego można później wrócić.
Sygnał ostrzegawczy 2: Wszystko zatwierdzono bez zmian. Jeśli dostawca odsyła DFM bez żadnych zalecanych zmian w złożonej części, zachowaj ostrożność. W ciągu ponad 20 lat formowania wtryskowego nigdy nie widzieliśmy idealnego projektu przekazanego po raz pierwszy. DFM, który nie wykrywa żadnych problemów, prawdopodobnie nie był dokładny. Sygnał ostrzegawczy 3: Osoba dokonująca przeglądu nie potrafi wyjaśnić uzasadnienia. Jeśli pytasz, dlaczego oznaczono daną cechę, a odpowiedź jest ogólnikowa, osoba dokonująca przeglądu może jedynie realizować listę kontrolną bez rzeczywistego zrozumienia inżynierskiego.
Zrozumienie, jak wygląda prawidłowy przegląd DFM, ma zasadnicze znaczenie dla ochrony projektu. Powyższe pytania wskazują typowe błędne przekonania nabywców, którzy dopiero zaczynają zamawiać niestandardowe formowanie wtryskowe. Dokładny przegląd DFM jest jednym z najsilniejszych wskaźników kompetencji inżynierskich dostawcy. Zawsze poproś o przykładowy raport DFM zawierający zalecenia dotyczące konkretnych cech.
"Prawidłowy przegląd DFM powinien zakończyć się pisemnym raportem zawierającym konkretne zalecenia na poziomie poszczególnych cech."True
Prawda. Rzetelny raport DFM wskazuje dokładne miejsca w geometrii części oraz zawiera możliwe do wdrożenia zalecenia zmian i ich uzasadnienie, a nie ogólnikowe wskazówki.
"Jeśli dostawca zatwierdzi projekt bez żadnych zmian, oznacza to, że projekt części jest idealny."False
Mało prawdopodobne. W ciągu ponad 20 lat formowania wtryskowego niemal żaden projekt przekazany po raz pierwszy nie był bezbłędny. DFM, który nie wykrywa żadnych problemów w złożonej części, zwykle oznacza niedokładny przegląd, a nie idealny projekt.
Zrozumienie, jak wygląda prawidłowy przegląd DFM — oraz jak wygląda przegląd pozorny — ma zasadnicze znaczenie dla ochrony budżetu i harmonogramu projektu. Powyższe pytania wskazują najczęstsze błędne przekonania nabywców, którzy dopiero zaczynają zamawiać niestandardowe formowanie wtryskowe. W praktyce dokładny przegląd DFM jest jednym z najsilniejszych wskaźników kompetencji inżynierskich dostawcy i jego zaangażowania w prawidłowe wykonanie części już za pierwszym razem. Oceniając potencjalnych dostawców, zawsze poproś o przykładowy raport DFM i sprawdź, czy zawiera zalecenia dotyczące konkretnych cech wraz z mierzalnymi wymiarami, a nie tylko ogólne wskazówki.
"Niejednorodna grubość ścianki jest najczęstszym problemem DFM wykrywanym w projektach przekazanych po raz pierwszy."True
Prawda. Zmienność grubości ścianki jest konsekwentnie najczęstszym ustaleniem w tysiącach przeglądów projektów części, ponieważ powoduje zapadnięcia, wypaczenia i zaburzenia przepływu wymagające kosztownych poprawek, jeśli nie zostaną wykryte na wczesnym etapie projektowania.
"Przeglądy DFM można bezpiecznie pomijać w przypadku prostych części, takich jak wsporniki i płaskie pokrywy."False
Fałsz. Nawet proste części mogą mieć ukryte problemy — niewystarczające pochylenie otworu przelotowego, ostry narożnik wewnętrzny lub położenie przewężki pozostawiające widoczny ślad na powierzchni kosmetycznej. Pominięcie DFM w przypadku dowolnej niestandardowej części jest ryzykowaniem budżetem i harmonogramem.
Często zadawane pytania
Jak długo trwa przegląd DFM?
Standardowy przegląd DFM średnio złożonej części zajmuje od dwóch do pięciu dni roboczych. Proste części mogą wymagać od jednego do dwóch dni, natomiast formy wielogniazdowe o wąskich tolerancjach mogą wymagać nawet tygodnia. Czas zależy od złożoności części, liczby cech wymagających analizy i tego, czy potrzebna jest symulacja przepływu. Pośpiech na etapie DFM często prowadzi do przeoczenia problemów, które ujawniają się podczas prób T1 i ostatecznie kosztują znacznie więcej przy poprawianiu hartowanej stali niż przy ich rozwiązywaniu w CAD.
Co zawiera raport DFM?
Kompleksowy raport DFM zawiera opisany rysunek lub model 3D z ponumerowanymi ustaleniami, konkretne zalecenia dotyczące każdego problemu z jasno wskazanymi zmianami wymiarów i modyfikacjami cech, wpływ każdego proponowanego mechanizmu formy, takiego jak suwaki lub podnośniki, na koszty i czas realizacji, analizę położenia przewężki z wynikami symulacji przepływu przedstawiającymi przewidywane linie łączenia i pułapki powietrzne, a także ocenę zgodności materiału potwierdzającą dopasowanie wybranej żywicy do geometrii części. Raporty pozbawione konkretów na poziomie cech należy uznać za niekompletne i świadczące o powierzchownej analizie.
Czy przegląd DFM jest bezpłatny, czy wymaga dopłaty?
W przypadku projektów niestandardowych form u większości uznanych dostawców formowania wtryskowego wstępny przegląd DFM jest uwzględniony w procesie wyceny bez dodatkowych opłat. Chroni zarówno nabywcę, jak i dostawcę przed kosztownymi cyklami poprawek, które powodują stratę czasu i pieniędzy po obu stronach. Jeśli dostawca traktuje DFM jako dodatkowo płatną usługę w projekcie nowej formy, uznaj to za sygnał ostrzegawczy dotyczący jego podejścia do produkcji, w którym inżynieria powinna być priorytetem. Koszt przeglądu DFM jest znikomy w porównaniu nawet z jedną serią poprawek stalowej formy.
Czy można pominąć DFM, jeśli część była już wcześniej formowana gdzie indziej?
Przeniesienie formy lub skopiowanie wcześniej formowanego projektu nie eliminuje potrzeby przeglądu DFM. Różne maszyny, materiały i warunki procesu mogą dawać znacznie odmienne wyniki nawet przy identycznym oprzyrządowaniu. Nowy dostawca powinien zawsze przeprowadzić co najmniej bazowy DFM, aby potwierdzić, że istniejący projekt będzie działać prawidłowo na jego sprzęcie i przy określonych przez niego parametrach procesu, nawet jeśli część była wcześniej z powodzeniem produkowana w innym zakładzie. Pominięcie tego kroku grozi wadami powierzchni, odchyłkami wymiarowymi i wypaczeniami, które pojawiają się dopiero po rozpoczęciu produkcji i na tym etapie mogą być wyjątkowo kosztowne do usunięcia.
Jakiego oprogramowania używają dostawcy do analizy DFM?
Profesjonalna analiza DFM zazwyczaj wykorzystuje Moldflow firmy Autodesk do symulacji wypełniania i przewidywania linii łączenia, SOLIDWORKS Plastics do zintegrowanej analizy projektu opartej na CAD oraz ręczny przegląd geometrii według ustalonych reguł projektowania proporcji żeber, kątów pochylenia i wymiarów ścianek występów. W ZetarMold ośmiu starszych inżynierów łączy symulacje w SOLIDWORKS i Moldflow z ponad dwudziestoletnim praktycznym doświadczeniem produkcyjnym zdobytym przy czterdziestu siedmiu wtryskarkach, aby przeprowadzać dokładne i praktyczne przeglądy DFM, które łączą precyzję symulacji z rzeczywistą wiedzą produkcyjną i procesową.
Czym różni się DFM od analizy przepływu w formie?
DFM to szerszy przegląd inżynierski obejmujący wszystkie aspekty możliwości produkcyjnych, w tym jednorodność grubości ścianki, kąty pochylenia, proporcje żeber, podcięcia, wykonalność tolerancji i dobór materiału. Analiza przepływu w formie jest konkretnym narzędziem w ramach DFM, które symuluje sposób wypełniania gniazda formy stopionym tworzywem sztucznym oraz przewiduje linie łączenia, pułapki powietrzne, przebieg wypełniania i rozkład ciśnienia docisku. Sama analiza przepływu nie stanowi pełnego DFM — przed zatwierdzeniem wykonania formy potrzebne są zarówno całościowy przegląd geometrii, jak i symulacja przepływu, aby dokładnie ocenić projekt części.
Ile iteracji DFM jest normą?
Większość projektów wymaga od dwóch do trzech iteracji DFM przed rozpoczęciem projektowania formy. Pierwszy przegląd oznacza wszystkie problemy, klient aktualizuje model CAD, a dostawca ponownie sprawdza poprawioną geometrię. Złożone części z wieloma podcięciami lub rygorystycznymi wymaganiami kosmetycznymi mogą wymagać dodatkowej rundy. Więcej niż cztery iteracje zwykle wskazują na fundamentalny problem projektowy, który wymaga ponownego przemyślenia koncepcji zamiast stopniowych poprawek poszczególnych cech. Własny zakład produkcji form pozwala ZetarMold szybko przeprowadzać kolejne iteracje i płynnie przekazywać projekt z etapu DFM do etapu projektowania formy.
DFM: Projektowanie pod kątem możliwości produkcyjnych (DFM) to praktyka inżynierska polegająca na ocenie wykonalności produkcyjnej projektu części przed inwestycją w oprzyrządowanie i identyfikowaniu cech, które mogą powodować wady, zwiększać koszty lub opóźniać produkcję. ↩
zapadnięcia: Zapadnięcie to wgłębienie powierzchni spowodowane miejscowym skurczem w grubszych przekrojach, takich jak żebra lub występy, widoczne jako skaza na powierzchni kosmetycznej części formowanej wtryskowo. ↩
podcięcie: Podcięcie to zagłębiona lub wystająca cecha, która uniemożliwia wypchnięcie części z formy w linii prostej i wymaga zastosowania mechanizmów bocznych, takich jak podnośniki, suwaki lub rdzenie składane. ↩
