Formy drukowane w 3D czy obrabiane wkłady MUD: które rozwiązanie szybkiego oprzyrządowania pasuje do Twojego projektu?

Gdy potrzebujesz szybko części formowanych wtryskowo, bez 8–12 tygodni oczekiwania i inwestycji 15 000–50 000 USD w oprzyrządowanie produkcyjne, technologie szybkiego oprzyrządowania stają się niezbędne. W naszej fabryce wykonaliśmy tysiące części zarówno w formach drukowanych w 3D, jak i w systemach wkładów MUD¹, a najczęściej słyszymy pytanie: „Które podejście jest właściwe dla mojego projektu?”. Odpowiedź zależy wyłącznie od konkretnych wymagań dotyczących wielkości produkcji, jakości, budżetu i harmonogramu. To kompleksowe porównanie opiera się na naszym rzeczywistym doświadczeniu produkcyjnym i pomoże Ci podjąć świadomą decyzję.

Obie technologie zmieniły sposób, w jaki zespoły opracowujące produkty podchodzą do prototypowania i produkcji małoseryjnej. Widzieliśmy, jak inżynierowie walidowali projekty w ciągu dni zamiast miesięcy, i pomagaliśmy startupom wprowadzać produkty na rynek bez ogromnych początkowych inwestycji w oprzyrządowanie. Widzieliśmy jednak również projekty, w których wybrano niewłaściwą metodę, co prowadziło do kosztownych opóźnień lub problemów z jakością. Zrozumienie zasadniczych różnic między tymi metodami szybkiego wykonywania oprzyrządowania ma kluczowe znaczenie dla powodzenia projektu.

Czym są formy drukowane w 3D i jak działają w formowaniu wtryskowym?

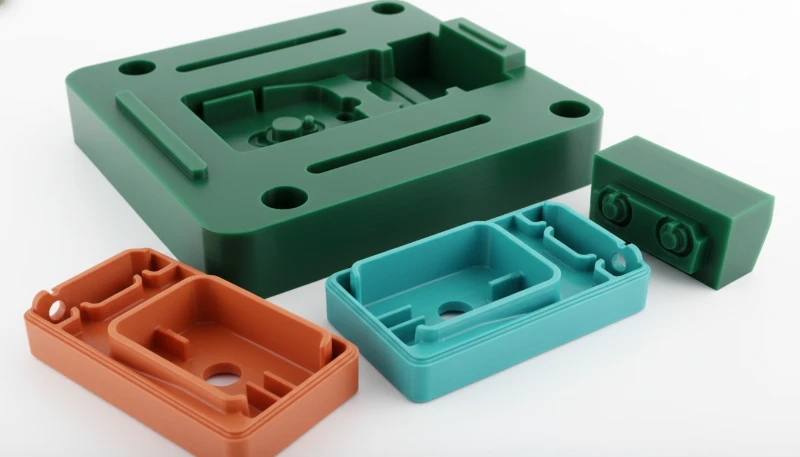

Forma drukowana w 3D² to gniazdo i rdzeń formy wtryskowej wytworzone technikami addytywnymi, najczęściej stereolitografią (SLA) lub selektywnym spiekaniem laserowym (SLS), ze specjalnych żywic odpornych na wysoką temperaturę. W naszym zakładzie używamy głównie form drukowanych metodą SLA z materiałów takich jak Formlabs Rigid 10K Resin lub podobnych mieszanek przeznaczonych do pracy w temperaturze i pod ciśnieniem występującymi w cyklach formowania wtryskowego. Formy drukuje się w ciągu 8–24 godzin, następnie dodatkowo utwardza i montuje w aluminiowych podstawach do stosowania w standardowych wtryskarkach.

W porównaniu z tradycyjnym wykonywaniem narzędzi proces jest wyjątkowo prosty. Otrzymujemy plik CAD, w razie potrzeby dodajemy wymagane kąty pochylenia i położenia wypychaczy, a następnie wysyłamy geometrię formy bezpośrednio do naszych drukarek SLA. Po wydrukowaniu i końcowym utwardzeniu UV wydrukowane wkładki montuje się w naszych standaryzowanych aluminiowych ramach form modułowych. W ciągu 1-3 dni od otrzymania pliku przetwarzamy na naszych wtryskarkach rzeczywiste tworzywo przeznaczone do produkcji. Taka szybkość jest po prostu niemożliwa przy jakiejkolwiek metodzie opartej na obróbce skrawaniem.

Materiały stosowane przez nas do drukowanych w 3D form wtryskowych znacznie rozwinęły się w ciągu ostatnich pięciu lat. Wczesne formulacje ulegały uszkodzeniu już po 10–20 wtryskach, przez co ledwo nadawały się do zastosowań wykraczających poza prototypy wizualne. Dzisiejsze zaawansowane żywice mogą niezawodnie wytworzyć 50–500 części zależnie od geometrii, grubości ścianek i używanego materiału wtryskowego. Z powodzeniem wykonaliśmy ponad 400 wtrysków małych części polipropylenowych oraz ponad 250 wtrysków elementów z ABS, zanim pojawiła się istotna degradacja formy.

Kluczem do sukcesu form drukowanych w 3D jest zrozumienie ich ograniczeń cieplnych. Podczas formowania wtryskowego tworzywo wpływa do formy w temperaturze od 400°F do 600°F, zależnie od żywicy. Nowoczesne materiały do druku 3D mogą przez krótkie cykle wytrzymać takie temperatury, ale nie odprowadzają ciepła tak skutecznie jak formy metalowe. Oznacza to dłuższe czasy cyklu (60-120 sekund wobec 20-40 sekund dla aluminium) oraz stopniową degradację cieplną powierzchni formy. Uważnie monitorujemy stan formy i zwykle obserwujemy pierwsze oznaki zużycia — wzrost chropowatości powierzchni lub niewielki dryf wymiarowy — po osiągnięciu około 40-60% znamionowej żywotności wyrażonej liczbą wtrysków.

Czym są obrabiane wkładki MUD i jakie mają zalety?

Systemy wkładów MUD, czyli systemy Master Unit Die, to obrabiane CNC wkłady aluminiowe pasujące do standardowych stalowych opraw form. W naszej produkcji szybkiego oprzyrządowania wykonujemy te wkłady ze stopów aluminium 7075-T6 lub QC-10 na szybkich centrach frezarskich CNC. Standardowa oprawa oznacza, że musimy obrobić wyłącznie niestandardową geometrię gniazda i rdzenia właściwą dla danej części — otaczająca je oprawa formy ze wszystkimi kanałami chłodzącymi, otworami montażowymi i elementami ustalającymi jest już wyprodukowana i czeka na półce, gotowa do użycia.

Standaryzacja ta zapewnia ogromne oszczędności czasu i kosztów w porównaniu z całkowicie niestandardowymi formami produkcyjnymi. Zamiast projektować i wytwarzać od podstaw cały zespół formy, koncentrujemy obróbkę wyłącznie na powierzchniach kształtujących detal. Typowy projekt wkładu MUD w naszym zakładzie trwa od 5 do 10 dni od otrzymania pliku CAD do wykonania pierwszych detali i kosztuje od 2 000 do 8 000 USD, zależnie od złożoności detalu i wymagań dotyczących wykończenia powierzchni. Pod względem czasu i budżetu wkłady MUD idealnie wypełniają lukę między formami drukowanymi w 3D a pełnym oprzyrządowaniem produkcyjnym.

Obrabiana konstrukcja aluminiowa zapewnia kilka kluczowych korzyści w porównaniu z rozwiązaniami drukowanymi w 3D. Po pierwsze, przewodność cieplna jest około 100 razy większa niż w żywicach do druku, co pozwala znacznie skrócić cykle i utrzymać stałą jakość części. Z wkładami MUD regularnie osiągamy cykle produkcyjne trwające 30–45 sekund, podczas gdy w formach drukowanych w 3D trwają one 90–120 sekund. Po drugie, wykończenie obrabianej powierzchni bezpośrednio przekłada się na jakość części — przy standardowej obróbce osiągamy chropowatość powierzchni (Ra)³ wynoszącą 0,4–0,8 mikrometra, a w zastosowaniach estetycznych polerujemy ją do 0,1 mikrometra. Po trzecie, dokładność i stabilność wymiarowa są lepsze, a tolerancje ±0,002″ są łatwo osiągalne.

Z naszego doświadczenia w równoległym stosowaniu obu technologii wynika, że obrabiane wkłady MUD są oczywistym wyborem, gdy części mają odpowiadać jakości produkcyjnej. Klienci przekazywali zespołom jakości części formowane z wkładów MUD razem z próbkami produkcyjnymi, a inspektorzy QA nie potrafili ich odróżnić. Części miały identyczną dokładność wymiarową, wykończenie powierzchni i właściwości materiałowe. Dlatego wkłady MUD doskonale nadają się na oprzyrządowanie pomostowe⁴ — do produkcji tysięcy części na potrzeby premiery rynkowej w czasie budowy oprzyrządowania produkcyjnego — lub do stałej, małoseryjnej produkcji wyrobów specjalistycznych.

Jak formy drukowane w 3D i wkłady MUD wypadają pod względem kosztów i czasu realizacji?

Koszt i szybkość są zwykle głównymi czynnikami decyzyjnymi w projektach szybkiego oprzyrządowania, a porównanie form drukowanych w 3D z obrabianymi wkładkami MUD ujawnia wyraźne zalety każdego podejścia zależnie od konkretnej sytuacji. W procesie wyceny pomagamy klientom zrozumieć nie tylko koszt oprzyrządowania, lecz także całą ekonomikę projektu, w tym koszt jednostkowy, wymagania terminowe i czynniki ryzyka.

W przypadku form drukowanych w 3D typowe koszty oprzyrządowania wynoszą od $500 do $2,000, zależnie od rozmiaru i złożoności części. Prosta forma jednogniazdowa do części mniejszej niż 3 cale może kosztować $600-$800, natomiast złożona geometria wymagająca struktur podporowych i wielu orientacji druku może kosztować $1,500-$2,000. Czas realizacji od zatwierdzonych plików CAD do otrzymania pierwszych uformowanych części stale wynosi 1-3 dni. Ta szybkość jest bezkonkurencyjna — zdarzało się, że klienci otrzymywali pierwsze prototypy formowane wtryskowo w ciągu 48 godzin od pierwszego kontaktu, co jest po prostu niemożliwe w przypadku jakiejkolwiek metody opartej na obróbce skrawaniem.

Koszty jednostkowe przy formach drukowanych w 3D są jednak zwykle wyższe z powodu dłuższych czasów cyklu i ograniczonej trwałości formy. Za proste geometrie z żywic masowych, takich jak ABS lub polipropylen, zwykle podajemy $8-$15 za część, a dla tworzyw konstrukcyjnych lub części złożonych koszt rośnie do $15-$25. Dłuższe cykle, trwające 90–120 sekund, oznaczają mniejszą przepustowość, a ograniczona trwałość 50–500 wtrysków wymaga amortyzacji kosztu oprzyrządowania na niewielkiej liczbie części. W projekcie wymagającym 100 części koszt całkowity może wynieść $1,200 (oprzyrządowanie) + $1,200 (części) = łącznie $2,400, czyli $24 za część.

Obrabiane wkładki MUD wymagają większej początkowej inwestycji w oprzyrządowanie — w naszym zakładzie zwykle od $2,000 do $8,000 — lecz przy wolumenach powyżej 200-300 sztuk zapewniają znacznie niższy koszt jednostkowy. Oprzyrządowanie dla średnio złożonej wkładki MUD może kosztować $3,500, ale krótsze czasy cyklu (30-45 sekund) i większa trwałość narzędzia (10,000-100,000+ wtrysków) obniżają koszt jednostkowy w większości zastosowań do $3-$8. Za ten sam projekt obejmujący 100 detali można zapłacić $3,500 (oprzyrządowanie) + $500 (detale) = łącznie $4,000, czyli $40 za detal — przy tak małej ilości jest to drożej niż druk 3D.

Z naszego doświadczenia wynika, że ekonomiczny punkt przejścia przypada zwykle na około 200-500 części. Poniżej tej liczby formy drukowane w 3D zapewniają niższy całkowity koszt projektu. Powyżej 500 części wkładki MUD stają się coraz bardziej opłacalne. Obliczenie nie jest jednak wyłącznie matematyczne — trzeba też uwzględnić wymagania jakościowe, zgodność materiałową i elastyczność harmonogramu. Klienci wybierali wkładki MUD dla zaledwie 50 części, ponieważ potrzebowali jakości produkcyjnej do testów u klienta, a inni używali kolejno wielu form drukowanych w 3D, aby wyprodukować ponad 800 części na pokazy targowe, gdy priorytetem był minimalny koszt początkowy.

Które rozwiązanie szybkiego wykonywania oprzyrządowania wybrać do projektu?

Wybór właściwego podejścia do szybkiego oprzyrządowania wymaga uczciwej oceny priorytetów projektu, dlatego w naszej pracy konsultingowej z klientami przechodzimy przez systematyczny proces oceny. Ramy decyzyjne zaczynają się od czterech krytycznych pytań: jaka liczba części jest wymagana? Jaki poziom jakości jest potrzebny? Jaki jest termin? Jakie jest ograniczenie budżetowe? W większości przypadków odpowiedzi jasno wskażą jedną z technologii.

Wybierz formy drukowane w 3D, gdy szybkość jest bezwzględnym priorytetem i potrzebujesz 10-300 części do walidacji koncepcji, weryfikacji projektu lub wstępnych testów rynkowych. Zalecamy to podejście na wczesnych etapach rozwoju produktu, gdy przewidujesz iteracje projektu. Niski koszt oprzyrządowania pozwala przeprowadzić 2-3 rewizje projektu bez przekraczania budżetu — $1,500 za trzy iteracje form drukowanych w 3D wobec $10,500 za trzy iteracje wkładów MUD. Otrzymane części są rzeczywistymi komponentami formowanymi wtryskowo z materiałów docelowych do produkcji, dzięki czemu nadają się do testów funkcjonalnych, badań grup fokusowych i prezentacji targowych.

W naszym zakładzie formy drukowane w 3D sprawdziły się między innymi w następujących sytuacjach: firmy z branży elektroniki użytkowej testowały 15 różnych konstrukcji przycisków, aby zoptymalizować wygodę użytkowania; startupy medyczne produkowały 50 prototypów do wstępnych badań biokompatybilności; dostawcy motoryzacyjni wykonywali elementy deski rozdzielczej do przeglądów projektu; a producenci zabawek formowali 200 sztuk do badań grup fokusowych przed zamówieniem oprzyrządowania produkcyjnego. W każdym przypadku czas realizacji 2-3 dni i koszt oprzyrządowania poniżej $2,000 umożliwiły szybkie iteracje niemożliwe przy oprzyrządowaniu obrabianym skrawaniem.

Wybierz obrabiane wkłady MUD, gdy potrzebujesz części o jakości produkcyjnej do walidacji funkcjonalnej, próbek dla klientów, zgłoszeń regulacyjnych lub produkcji pomostowej w trakcie wykonywania pełnowymiarowego oprzyrządowania. Większa dokładność wymiarowa, jakość powierzchni i kompatybilność materiałowa sprawiają, że wkłady MUD nadają się do części, które będą mierzone względem specyfikacji produkcyjnych, poddawane rygorystycznym protokołom badań lub dostarczane klientom jako wyroby gotowe. Jeśli części muszą łączyć się z istniejącymi komponentami z zachowaniem wąskich tolerancji, wkłady MUD są zwykle jedynym wariantem szybkiego oprzyrządowania, który spełni wymagania.

Regularnie zalecamy wkładki MUD: firmom produkującym wyroby medyczne w liczbie 2,000 sztuk na potrzeby zgłoszenia do FDA i badań klinicznych; producentom sprzętu przemysłowego potrzebującym 5,000 części zamiennych podczas budowy nowego oprzyrządowania produkcyjnego; markom konsumenckim wprowadzającym produkty z edycji limitowanej w seriach po 3,000 sztuk; oraz dostawcom motoryzacyjnym pierwszego szczebla dostarczającym komponenty przedprodukcyjne do testowania i walidacji pojazdów. W tych zastosowaniach części muszą być nieodróżnialne od jakości produkcyjnej, a wkładki MUD konsekwentnie spełniają ten wymóg.

Podejście hybrydowe również ma zalety w wielu sytuacjach. Współpracowaliśmy z klientami, którzy używali form drukowanych 3D do początkowej walidacji projektu (100 części w 3 dni), następnie przechodzili na wkładki MUD do próbek dla klientów i wczesnej produkcji (5,000 części w ciągu 2 miesięcy), a ostatecznie na oprzyrządowanie produkcyjne z hartowanej stali do bieżącej produkcji. To etapowe podejście optymalizuje harmonogram i budżet, jednocześnie ograniczając ryzyko na każdym etapie rozwoju.

Jakie są ograniczenia i zagrożenia poszczególnych metod szybkiego wykonywania oprzyrządowania?

Każda technologia produkcyjna wiąże się z kompromisami, a uczciwe przedstawienie ograniczeń jest niezbędne do ustalenia właściwych oczekiwań i uniknięcia niepowodzeń projektu. W ciągu dwóch dekad doświadczeń z szybkim wykonywaniem oprzyrządowania poznaliśmy te ograniczenia w trudny sposób — poprzez próby, błędy i ciągłe doskonalenie naszych procesów. Zrozumienie rzeczywistych granic każdego podejścia pomaga podejmować świadome decyzje i planować odpowiednie ograniczanie ryzyka.

Główne ograniczenia form drukowanych w 3D dotyczą trwałości i właściwości cieplnych. Drukowane materiały żywiczne, choć mają bardzo dobre właściwości jak na oprzyrządowanie polimerowe, nie dorównują przewodności cieplnej aluminium. Powoduje to kaskadę ograniczeń: dłuższe chłodzenie wydłuża cykl i zmniejsza wydajność; akumulacja ciepła ogranicza liczbę kolejnych wtrysków możliwych do wykonania bez przerw na chłodzenie; a cykle cieplne stopniowo degradują powierzchnię formy, wpływając na jakość detalu i stabilność wymiarową. Widzieliśmy formy drukowane w 3D, które wyglądały idealnie przez pierwszych 50 wtrysków, zaczynały wykazywać chropowatość powierzchni przy 100. wtrysku, a przy 150-200. wtrysku występował już mierzalny dryft wymiarowy.

Zgodność materiałowa stanowi kolejne istotne ograniczenie form drukowanych w 3D. Wysokotemperaturowe żywice konstrukcyjne, takie jak poliwęglan (temperatura formowania 570–620°F), nylon (500–550°F) i mieszanki z włóknem szklanym, znacznie przyspieszają degradację formy. Z powodzeniem formowaliśmy te materiały w formach drukowanych w 3D w małych ilościach (25–75 wtrysków), lecz wymaga to starannego monitorowania procesu i akceptacji trwałości narzędzia w dolnej części zakresu. Materiały ścierne — nylon z włóknem szklanym, polipropylen z wypełniaczem mineralnym i kompozyty z włóknem węglowym — mogą skrócić trwałość formy drukowanej w 3D o połowę wskutek mechanicznego zużycia powierzchni gniazda.

Geometria części wpływa na wydajność form drukowanych w 3D w sposób, który nie dotyczy oprzyrządowania obrabianego skrawaniem. Cienkie ścianki (poniżej 1,5 mm), głębokie żebra i małe trzpienie rdzeni koncentrują naprężenia cieplne i mechaniczne, przyspieszając awarię formy. Ostre naroża wewnętrzne stają się punktami koncentracji naprężeń w drukowanym materiale. Chociaż w drukowanych formach można uwzględnić kanały chłodzące, ich skuteczność ogranicza niska przewodność cieplna żywicy. Z klientami rozważającymi formy drukowane w 3D zawsze starannie analizujemy geometrię części i wskazujemy cechy, które mogą skrócić żywotność narzędzia.

Obrabiane wkłady MUD mają własny zestaw ograniczeń, choć na ogół mniej restrykcyjnych niż rozwiązania drukowane w 3D. Standaryzowana podstawa ogranicza wybór do dostępnych rozmiarów ram — w naszym zakładzie zwykle 4×4″, 6×6″, 8×8″ i 12×12″. Części przekraczające te wymiary wymagają niestandardowych podstaw form, co eliminuje oszczędności kosztów i czasu oferowane przez system MUD. Podobnie części wymagające mechanizmów ruchomych (rdzeni bocznych, wypychaczy skośnych) lub złożonych układów wlewowych mogą nie być zgodne ze standardowymi konfiguracjami MUD, choć często możemy dostosować system dzięki kreatywnym rozwiązaniom konstrukcyjnym oprzyrządowania.

Czas realizacji wkładek MUD, choć krótki w porównaniu z oprzyrządowaniem produkcyjnym, nadal wynosi 5-10 dni wobec 1-3 dni dla form drukowanych w 3D. W naprawdę pilnych sytuacjach—targi za 4 dni, spotkanie z inwestorem za 72 godziny, krytyczny przegląd projektu wymagający części jak najszybciej—druk 3D może być jedynym realnym rozwiązaniem pomimo jego ograniczeń. Zdarzało się, że klienci wybierali formy drukowane w 3D, wiedząc, że później będą musieli wykonać nowe oprzyrządowanie z wkładkami MUD, wyłącznie dlatego, że 48-godzinny termin realizacji był kluczowy dla konkretnego terminu biznesowego.

Koszt jest kolejnym ograniczeniem wkładek MUD, zwłaszcza w przypadku bardzo prostych części lub skrajnie małych ilości. Jeśli potrzeba dokładnie 25 prostych nakrętek lub obudów do jednorazowego testu wewnętrznego, wydanie $3,500 na oprzyrządowanie MUD nie ma ekonomicznego sensu, gdy wystarczy forma drukowana w 3D za $800. Analiza progu rentowności musi uwzględniać konkretne wymagania ilościowe, prawdopodobieństwo ponownych zamówień i potencjalną potrzebę zmian projektu. Pomagamy klientom w tych obliczeniach, lecz czasem rachunek wyraźnie przemawia za jednym rozwiązaniem.

Czy formy drukowane w 3D mogą wykorzystywać te same żywice co formy produkcyjne?

Tak, formy drukowane w 3D pracują na standardowych wtryskarkach z użyciem dokładnie tych samych żywic produkcyjnych — ABS, polipropylenu, polietylenu, polistyrenu, nylonu, poliwęglanu i innych. Materiał do formowania wtryskowego jest identyczny z używanym w oprzyrządowaniu produkcyjnym. Materiały wysokotemperaturowe i ścierne znacznie jednak skracają trwałość form drukowanych w 3D. Z powodzeniem formowaliśmy poliwęglan i nylon z włóknem szklanym w drukowanych formach, ale ich trwałość spada do 50–100 części w porównaniu z 200–400 dla popularnych żywic, takich jak ABS lub PP. Właściwości tworzywa są identyczne jak w częściach produkcyjnych; różni się trwałość formy, a nie żywica używana do formowania.

Ile wtrysków może zazwyczaj wykonać forma drukowana w 3D?

Z naszego doświadczenia produkcyjnego wynika, że formy drukowane w 3D niezawodnie wytwarzają 50-500 detali formowanych wtryskowo, zależnie od geometrii detalu, grubości ścianek, materiału formowanego i parametrów procesu. Proste detale o jednolitych ściankach z polipropylenu lub ABS regularnie osiągają 300-500 wtrysków. Złożone geometrie z cienkimi ściankami lub ostrymi narożami zwykle osiągają 100-200 wtrysków. Wysokotemperaturowe żywice inżynieryjne, takie jak poliwęglan lub nylon, skracają trwałość do 50-150 wtrysków. Materiały napełnione włóknem szklanym lub minerałami o właściwościach ściernych mogą ograniczyć trwałość formy do 50-100 wtrysków. Uważnie monitorujemy formy i wycofujemy je, gdy odchyłka wymiarowa przekracza ±0.005″ lub jakość powierzchni wyraźnie się pogarsza.

Jakich materiałów używa się do form wtryskowych drukowanych w 3D?

Stosujemy wysokotemperaturowe żywice stereolitograficzne (SLA), opracowane specjalnie do formowania wtryskowego. Najczęściej używane w naszym zakładzie materiały to Formlabs Rigid 10K Resin (temperatura ugięcia cieplnego 218°C przy 0.45 MPa), podobne formulacje innych producentów oraz specjalistyczne żywice narzędziowe do przemysłowych systemów SLA. Materiały te zapewniają wysoką odporność cieplną i wytrzymałość mechaniczną wymaganą do wytrzymania ciśnień formowania wtryskowego 10,000-20,000 psi i temperatur 400-600°F. Wczesne formy drukowane w 3D wykonywano ze standardowych żywic konstrukcyjnych, które ulegały awarii po 10-20 wtryskach; nowoczesne żywice narzędziowe wydłużyły użyteczną trwałość formy 10-20 razy.

Kiedy należy użyć wkładek MUD zamiast form drukowanych w 3D?

Wybierz obrabiane wkładki MUD, gdy potrzebujesz jakości części klasy produkcyjnej, ilości powyżej 500 sztuk, wąskich tolerancji wymiarowych (±0.002-0.003″), doskonałego wykończenia powierzchni lub zgodności z wymagającymi materiałami formierskimi. Wkładki MUD są idealne do walidacji przedprodukcyjnej, gdy części muszą spełniać pełne specyfikacje produkcyjne, jako oprzyrządowanie pomostowe dostarczające ilości potrzebne do wprowadzenia produktu na rynek podczas produkcji form docelowych oraz do ciągłej, małoseryjnej produkcji wyrobów specjalistycznych. Jeśli części będą podlegać kontroli wymiarowej względem rysunków produkcyjnych, montażowi z elementami współpracującymi o wąskich tolerancjach lub dostawie do klientów jako wyroby gotowe, wkładki MUD są zazwyczaj właściwym wyborem. Wyższa inwestycja w oprzyrządowanie ($2,000-$8,000) jest uzasadniona lepszą jakością i trwałością wynoszącą 10,000-100,000+ wtrysków.

Czy wkładek MUD można używać w seriach produkcyjnych?

Często zadawane pytania

Ilu części można oczekiwać z formy drukowanej w 3D w porównaniu z obrabianą wkładką MUD?

Z doświadczenia naszego zakładu wynika, że formy drukowane w 3D zwykle pozwalają wyprodukować 50–500 części, zależnie od materiału i geometrii, a niektóre wysokowydajne żywice osiągają w idealnych warunkach do 1 000 cykli. Obrabiane wkłady MUD, wykonywane z aluminium metodą CNC, zapewniają bez potrzeby wymiany stałą produkcję ponad 5 000–10 000 części. Jeśli projekt wymaga ponad 500 części prototypowych lub planowana jest produkcja pomostowa, wkłady MUD oferują znacznie lepszą wartość w przeliczeniu na część mimo wyższego kosztu początkowego.

Jakie są rzeczywiste różnice w czasie realizacji między tymi dwiema metodami szybkiego wykonywania form?

Formy drukowane w 3D mogą być gotowe do pierwszych wtrysków w ciągu 2-5 dni, ponieważ wystarczy wydrukować wkładki gniazda i rdzenia, poddać je obróbce końcowej i zamontować w standardowych korpusach form. Obrabiane wkładki MUD wymagają 1-2 tygodni, ponieważ trzeba zaprogramować ścieżki narzędzia i obrobić półfabrykat aluminiowy na maszynie CNC, ale nadal jest to znacznie szybciej niż w przypadku konwencjonalnego oprzyrządowania z hartowanej stali, którego wykonanie trwa 4-8 tygodni. Przewaga druku 3D pod względem czasu realizacji jest największa, gdy bezwzględnie liczy się szybkość walidacji projektu, natomiast MUD pozostaje wystarczająco szybki dla większości cykli rozwojowych, oferując przy tym większą trwałość.

Czy obie metody nadają się do żywic konstrukcyjnych, takich jak nylon z włóknem szklanym lub poliwęglan?

W tym obszarze obrabiane wkładki MUD wykazują wyraźną przewagę. Wkładki aluminiowe umożliwiają przetwarzanie praktycznie każdego termoplastu, w tym ściernych materiałów wzmacnianych włóknem szklanym, żywic wysokotemperaturowych, takich jak PEEK, oraz materiałów korozyjnych, bez degradacji. Formy drukowane w 3D dobrze współpracują z łagodniejszymi materiałami, takimi jak ABS, polipropylen i niewzmacniane nylony, ale ścierny charakter mieszanek z włóknem szklanym i temperatury przetwarzania powyżej 300°C szybko niszczą drukowane oprzyrządowanie. Jeśli prototypy funkcjonalne muszą być wykonane z rzeczywistego materiału produkcyjnego — zwłaszcza z gatunków konstrukcyjnych — wkładki MUD są jedyną praktyczną opcją szybkiego oprzyrządowania.

Jak wypada porównanie wykończenia powierzchni w tych metodach szybkiego wykonywania oprzyrządowania?

Obrabiane aluminiowe wkładki MUD zapewniają wykończenie powierzchni porównywalne z oprzyrządowaniem produkcyjnym: po obróbce osiągają zwykle Ra 0,8–1,6 μm, a w razie wymagań estetycznych można je wypolerować do SPI A-2 lub lepiej. Formy drukowane w 3D mają widoczne linie warstw nawet przy zastosowaniu drukarek o wysokiej rozdzielczości, co zazwyczaj daje Ra 3–6 μm i odwzorowuje się na formowanych częściach. Wygładzanie parowe i powlekanie mogą poprawić powierzchnię drukowanych form, lecz wydłużają czas i zwiększają koszt. W przypadku części estetycznych, elementów optycznych i wyrobów wymagających dopasowania tekstury wkładki MUD zapewniają jakość powierzchni reprezentatywną dla produkcji, której druk 3D nie może ekonomicznie dorównać.

Jakie są rzeczywiste progi opłacalności między oprzyrządowaniem drukowanym w 3D a oprzyrządowaniem MUD?

Rachunek kosztów zależy całkowicie od wolumenu detali i harmonogramu. Formy drukowane w 3D kosztują $500-2,500 za gniazdo zależnie od wielkości i materiału, dlatego po rozłożeniu kosztu na sztukę są opłacalne dla 10-200 detali. Obrabiane wkłady MUD kosztują zwykle $2,000-6,000 za gniazdo, lecz koszt rozkłada się na 5,000+ detali, co daje niższy koszt oprzyrządowania na detal przy każdej serii przekraczającej 500 sztuk. Należy również uwzględnić cykle iteracji — jeśli przewidujesz 3-4 zmiany konstrukcyjne, kilka tanich iteracji drukowanych w 3D może być tańszych niż jedno narzędzie MUD; jeśli jednak projekt jest zamrożony i potrzebujesz 2,000 detali do produkcji pomostowej, MUD zapewnia lepszą ekonomikę i jakość reprezentatywną dla produkcji.

Która metoda szybkiego wykonywania oprzyrządowania lepiej odwzorowuje końcowe warunki produkcji?

Obrabiane aluminiowe wkłady MUD odwzorowują oprzyrządowanie produkcyjne pod niemal każdym względem z wyjątkiem żywotności — są montowane w podstawach form klasy produkcyjnej, pracują z produkcyjnymi czasami cyklu, obsługują produkcyjne materiały i ciśnienia oraz zapewniają produkcyjną jakość wykończenia powierzchni i dokładność wymiarową. Formy drukowane w 3D, choć przydatne do walidacji kształtu i dopasowania, pracują przy innej dynamice cieplnej, mają ograniczoną zgodność materiałową i nie mogą odtworzyć produkcyjnego wykończenia powierzchni ani utrzymać produkcyjnych czasów cyklu. Jeśli etap szybkiego wykonywania oprzyrządowania ma służyć walidacji procesów produkcyjnych, optymalizacji czasów cyklu lub wytwarzaniu części do badań użytkowych z rzeczywistych materiałów produkcyjnych, wkłady MUD dostarczają danych, które dokładnie prognozują zachowanie pełnego procesu produkcyjnego.

Podsumowanie

Wybór między formami drukowanymi w 3D a obrabianymi wkładkami MUD zasadniczo zależy od konkretnych wymagań projektu dotyczących szybkości, wielkości produkcji, materiału i jakości. Formy drukowane w 3D sprawdzają się najlepiej, gdy najważniejsza jest bezwzględna szybkość i potrzeba 50–500 części z łagodniejszych materiałów do badań kształtu, dopasowania i podstawowych funkcji; pierwsze sztuki dostarczają w ciągu kilku dni przy minimalnej inwestycji początkowej. Obrabiane aluminiowe wkładki MUD służą jako oprzyrządowanie pomostowe, gdy potrzeba 500–10 000 lub więcej części z materiałów produkcyjnych, o wykończeniu powierzchni i dokładności wymiarowej reprezentatywnych dla produkcji. Dają rzeczywisty obraz właściwości produkcyjnych, zachowując przewagę szybkości szybkiego oprzyrządowania nad konwencjonalnymi formami z hartowanej stali.

W ZetarMold pomogliśmy setkom zespołów rozwoju produktu podejmować decyzje dotyczące szybkiego oprzyrządowania z perspektywy hali produkcyjnej. W praktyce wiele udanych projektów wykorzystuje oba podejścia kolejno: formy drukowane w 3D do wczesnych iteracji projektu i próbek dla interesariuszy, a po ustabilizowaniu projektu wkłady MUD do rozbudowanych testów walidacyjnych i produkcji pomostowej. Nasz zespół inżynierów może ocenić geometrię, wymagania materiałowe, prognozowaną wielkość produkcji i oczekiwania jakościowe, aby zalecić optymalną strategię szybkiego oprzyrządowania. Skontaktuj się z nami już dziś, aby omówić harmonogram projektu, i wykorzystaj nasze ponad 15-letnie doświadczenie w formowaniu wtryskowym do wyboru najbardziej opłacalnej drogi od prototypu do produkcji. Kompleksowe omówienie zawiera nasz Kompletny przewodnik po formowaniu wtryskowym. Kompleksowe omówienie zawiera nasz Kompletny przewodnik po formowaniu wtryskowym.

1. Wkład MUD: Wkłady MUD (Modular Utility Design) to obrabiane CNC aluminiowe elementy gniazda i rdzenia montowane w standaryzowanych podstawach form. Stanowią rozwiązanie szybkiego oprzyrządowania łączące szybkość oprzyrządowania prototypowego ze zgodnością materiałową, trwałością i jakością wykończenia powierzchni zbliżoną do form produkcyjnych, zwykle umożliwiając wykonanie ponad 5 000–10 000 części formowanych wtryskowo.↩

2. Forma drukowana w 3D: Forma drukowana w 3D wykorzystuje technologie wytwarzania addytywnego do tworzenia wkładów gniazda i rdzenia ze specjalistycznych fotopolimerów lub tworzyw termoplastycznych. Pozwala wykonać oprzyrządowanie w ciągu 2–5 dni na potrzeby małoseryjnego formowania wtryskowego, zwykle w zakresie 50–500 części, i doskonale nadaje się do wczesnej walidacji projektu przed inwestycją w trwalsze oprzyrządowanie.↩

3. Chropowatość powierzchni: W formowaniu wtryskowym chropowatość powierzchni oznacza teksturę gniazda formy w mikroskali, mierzoną parametrem Ra (średnia chropowatość) lub według standardów wykończenia SPI (Society of the Plastics Industry). Jest ona bezpośrednio odwzorowywana ze stali narzędziowej na powierzchni formowanej części i ma kluczowy wpływ na wygląd, tarcie, szczelność oraz właściwości optyczne. Typowy zakres obejmuje wykończenia A-1 polerowane na lustro o Ra 0,012–0,025 μm aż po grube tekstury EDM przekraczające Ra 12 μm.↩

4. Oprzyrządowanie pomostowe: Oprzyrządowanie pomostowe to pośrednie formy produkcyjne przeznaczone do wytwarzania od setek do dziesiątek tysięcy części w okresie między opracowaniem prototypu a uruchomieniem docelowego oprzyrządowania produkcyjnego. Wykorzystuje materiały takie jak aluminium i stale wstępnie hartowane, które zapewniają krótszy czas realizacji i niższy koszt niż formy produkcyjne, a jednocześnie pozwalają uzyskać części wysokiej jakości do testów rynkowych, produkcji pilotażowej i wczesnego wprowadzenia produktu na rynek.↩
