Wat zijn de kerndefinities?
Spuitgieten (IM)
Spuitgieten is een vormgevend productieproces waarbij gesmolten materiaal—doorgaans thermoplasten zoals Acrylonitrile Butadiene Styrene (ABS) of Polycarbonate (PC)—onder hoge druk (vaak 500–1500 bar) in een nauwkeurig bewerkte metalen matrijs wordt geïnjecteerd. Het proces valt onder normen zoals ISO 294 (proefstukken voorbereiden).
3D-printen/additieve productie (AM)
Additive manufacturing is een proces waarbij materialen, meestal laag voor laag, worden samengevoegd tot objecten op basis van 3D-modelgegevens. Gangbare technologieën zijn Fused Deposition Modeling (FDM), stereolithografie (SLA) en Selective Laser Sintering (SLS). Het wordt steeds vaker gestandaardiseerd volgens ISO/ASTM 52900.
Spuitgieten produceert onderdelen met isotrope mechanische eigenschappen, wat betekent dat de sterkte in alle richtingen gelijk is.True
Omdat de gesmolten kunststof onder druk één samenhangende vaste massa vormt, is de moleculaire structuur doorgaans uniform, anders dan bij de laag-voor-laaghechting van 3D-printen.
3D-printen is ongeacht het gebruikte materiaal altijd constructief zwakker dan spuitgieten.False
Hoewel dit doorgaans geldt voor FDM, kunnen geavanceerde AM-methoden zoals DMLS (metaal) of continu met koolstofvezel versterkt printen onderdelen produceren die sterker zijn dan standaard gegoten kunststoffen.
Hoe verhouden de technische parameters zich?
Om een datagestuurde beslissing te nemen, moeten ingenieurs de specifieke mogelijkheden van standaardspuitgieten vergelijken met gangbare industriële AM-processen (SLS/SLA).
| Parameterwaarde | Spuitgieten (IM) | 3D-printen (industriële SLS/SLA) | Belangrijke opmerking |
|---|---|---|---|
| Productievolume | Hoog (>1,000 tot miljoenen) | Laag tot gemiddeld (1 tot ~1,000) | Spuitgieten vereist voldoende volume om de matrijskosten te rechtvaardigen. |
| Cyclustijd per onderdeel | Seconden (15s – 60s) | Uren (afhankelijk van hoogte/vulling) | IM is exponentieel sneller voor grote series. |
| Tolerantie | Hoog (±0,05 mm / ±0,002 inch) | Gemiddeld (±0,1–0,3 mm) | Zie ISO 2768-norm1 voor algemene IM-toleranties. |
| Afwerking oppervlak | Uitstekend (Ra 0,1–0,8 µm) | Ruw/gelaagd (Ra 5 – 20 μm) | AM vereist vaak nabewerking (schuren/dampgladstrijken). |
| Materiaal-isotropie | Isotroop (uniforme sterkte) | Anisotroop (zwakke Z-as) | Kritiek voor dragende structurele onderdelen. |
| Ontwerpvrijheid | Beperkt (lossingshoeken, geen ondersnijdingen) | Hoog (interne rasterstructuren en ondersnijdingen) | Additieve productie negeert traditionele beperkingen van vormprocessen. |
| Afvalmateriaal | Laag (aanspuitkanalen kunnen worden hervermalen) | Variabel (ondersteuningsstructuren zijn afval) | SLS-poeder kan worden gerecycled; FDM-ondersteuningen niet. |
Wat zijn de voor- en nadelen?
Spuitgieten
| Voordelen | Nadelen |
|---|---|
| Schaalvoordeel: De kosten per eenheid dalen sterk naarmate het volume stijgt. | Hoge initiële CapEx: Matrijzen kosten $3,000 tot $100,000+. |
| Material Variety: Duizenden harssoorten beschikbaar (gevuld, voedselveilig, medisch). | Design Restrictions: Vereist een constante wanddikte, lossingshoeken en een uitwerpplan. |
| Consistency: Hoge herhaalbaarheid en identieke onderdeelgewichten. | Lead Time: De vervaardiging van gereedschap duurt 2–12 weken. |
3D-printen (AM)
| Voordelen | Nadelen |
|---|---|
| Geen gereedschapskosten: Start de productie onmiddellijk vanuit een CAD-bestand. | Hoge kosten per eenheid: De prijs per onderdeel blijft constant, ongeacht het volume. |
| Complex Geometries: Kan holle structuren en interne kanalen produceren. | Oppervlaktekwaliteit: Zichtbare laaglijnen vereisen vaak nabewerking. |
| Wendbaarheid: Ontwerpwijzigingen kunnen onmiddellijk worden doorgevoerd zonder gereedschappen af te schrijven. | Doorvoer: Lage productiesnelheden vormen een knelpunt voor behoeften aan grote volumes. |
3D-printen is een geschikt alternatief voor spuitgieten voor overbruggingsproductie tijdens het wachten op stalen matrijzen.True
Bij overbruggingsproductie levert additieve productie de eerste eenheden aan de markt terwijl de spuitgietmatrijzen met lange doorlooptijd worden verspaand.
Spuitgieten is voor een productieserie van 50 stuks goedkoper dan 3D-printen.False
Bij extreem lage volumes, zoals 50 stuks, maakt de hoge matrijskost de prijs per spuitgegoten onderdeel aanzienlijk hoger dan bij 3D-printen.
Wat zijn de typische toepassingsscenario’s?
Wanneer spuitgieten gebruiken

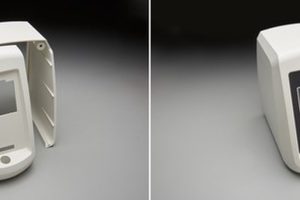

- Consumentenelektronica voor de massamarkt: Behuizingen voor telefoons, afstandsbedieningen en laptops waarbij de oppervlakteafwerking en high-volume production2 zijn cruciaal.
- Auto-onderdelen: Dashboards, bumpers en connectoren waarvoor specifieke ISO-gecertificeerde materiaaleigenschappen vereist zijn.

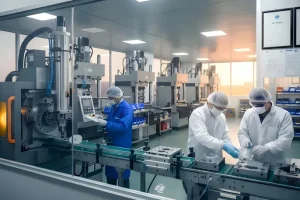

- Medische verbruiksartikelen: Spuiten en petrischalen waarvoor cleanroomsteriliteit en miljoenen stuks vereist zijn.
- Verpakking: Flessendoppen en sluitingen (van Polypropylene (PP) of Polyethylene (PE)).
Wanneer 3D-printen gebruiken
- Functionele prototyping: Pasvorm en vorm controleren voordat staal voor een matrijs wordt verspaand.
- Aerospace Components: Lichtgewicht roosterstructuren die het gewicht verlagen maar onmogelijk te ontvormen zijn.
- Medische hulpmiddelen op maat: Patiëntspecifieke prothesen of tandheelkundige aligners.
- Mallen en opspanmiddelen: Productiehulpmiddelen voor gebruik aan de assemblagelijn.
Beslissen: een stapsgewijs proces
Volg deze beslislogica om de juiste productiemethode voor uw project te bepalen:
-
Bepaal het productievolume:
- Bij <100 eenheden: 3D Printing.
- Bij 100–2,000 eenheden: voer een kosten-batenanalyse uit (spuitgieten met zacht gereedschap versus SLS 3D-printen).
- Bij >2,000$ eenheden: Injection Molding.
-
Geometrie en complexiteit analyseren:
- Heeft het onderdeel interne holtes of onmogelijke ondersnijdingen?
- Ja: 3D Printing (of dure inklapbare kernen bij IM).
- Nee: Injection Molding is haalbaar.
-
Beoordeel de mechanische belastingen:
- Is het onderdeel bestand tegen belasting in meerdere richtingen?
- Ja: Injection Molding (vanwege isotropie).
- Geen/lage spanning: 3D Printing is aanvaardbaar.
-
Spuitgieten vs 3D-printen: Belangrijkste Verschillen
- Heeft het onderdeel direct een glanzende afwerking van klasse A nodig?
- Ja: Injection Molding.
- Nee: 3D Printing (of bereid bent voor nabewerking te betalen).
Moderne simulatiesoftware kan spuitgietfouten zoals kromtrekken voorspellen voordat de matrijs wordt verspaand.True
Een Moldflow-analyse simuleert het injectieproces en identificeert tijdens de ontwerpfase mogelijke luchtinsluitingen, lasnaden en problemen met kromtrekken.
U kunt elke thermoplast voor spuitgieten gebruiken in een standaard FDM-3D-printer.False
FDM-printers vereisen filament met specifieke viscositeiten en smeltpunten. Hoewel sommige korrels in speciale korrelprinters kunnen worden gebruikt, zijn standaard IM-harsen niet universeel compatibel met standaard FDM-machines.
Veelgestelde vragen (FAQ)
V: Wat is het “omslagpunt” tussen 3D-printen en spuitgieten? A: over het algemeen ligt het break-evenpunt tussen 500 en 3,000 stuks, afhankelijk van de onderdeelgrootte. Daaronder is 3D-printen goedkoper omdat er geen gereedschapskosten zijn. Daarboven compenseren de lage variabele kosten van spuitgieten (centen per onderdeel) de investering in gereedschap.
V: Kan 3D-printen worden gebruikt om spuitgietmatrijzen te maken? A: Ja. Dit heet Spuitgieten van polymeren3. 3D-geprinte matrijzen (met hittebestendige harsen) kunnen 10–100 spuitgegoten onderdelen produceren voor prototyping van de werkelijk materiaal, maar ze degraderen snel in vergelijking met aluminium of stalen gereedschappen.
V: Welk proces heeft nauwere toleranties? A: Spuitgieten haalt doorgaans nauwere toleranties (±0.05 mm). Bij 3D-printen liggen die afhankelijk van machine en techniek meestal tussen ±0.1 mm en ±0.5 mm door thermische krimp en laagresolutie.
V: Is 3D-geprint materiaal even sterk als spuitgegoten materiaal? A: over het algemeen niet. Spuitgegoten onderdelen zijn massief en isotroop. FDM-prints hebben zwakke verbindingen tussen de lagen (zwakte in de Z-as). SLS- en DMLS-technologieën (metaal) verkleinen dit verschil echter, en koolstofvezelversterkte prints kunnen de stijfheid van spuitgietdelen evenaren.
V: Kan ik later overstappen van 3D-printen op spuitgieten? A: Ja, dit is de standaardlevenscyclus voor productontwikkeling. Het ontwerp moet echter voldoen aan Design for Manufacturing (DFM). Kenmerken die gemakkelijk te printen zijn, zoals overhangen zonder ondersteuning, moeten mogelijk opnieuw worden ontworpen, bijvoorbeeld door lossingshoeken toe te voegen, om ze spuitgietbaar te maken.
Samenvatting
Spuitgieten en 3D-printen vullen elkaar aan en sluiten elkaar niet uit. 3D-printen domineert de vroege fasen van productontwikkeling en de productie van kleine aantallen complexe onderdelen. Spuitgieten blijft de onbetwiste standaard voor consistente en kostenefficiënte massaproductie in grote volumes. Succesvolle engineers gebruiken 3D-printen om ontwerpen snel te valideren voordat ze kapitaal investeren in de hoogwaardige, schaalbare productie van spuitgieten. Raadpleeg onze Complete gids voor spuitgieten voor een uitgebreid overzicht.
-
ISO 2768 biedt algemene toleranties voor lineaire en hoekmaten zonder afzonderlijke tolerantieaanduidingen en dient als uitgangspunt voor verspaande en gegoten onderdelen. ↩
-
Spuitgieten in grote volumes wordt gekenmerkt door geautomatiseerde cycli en matrijzen met meerdere caviteiten, waardoor de stuksprijs aanzienlijk daalt naarmate de aantallen toenemen. ↩
-
3D-geprinte matrijzen overbruggen de kloof tussen prototyping en productie, zodat engineers het daadwerkelijke eindmateriaal kunnen testen voordat metalen matrijzen worden vervaardigd. ↩
