Voorwoord: Zal 3D-printen spuitgieten vervangen? Waarschijnlijk niet snel, maar het heeft veel voordelen ten opzichte van een spuitgietmatrijs en is daardoor uitstekend voor veel prototypes en industriële toepassingen. 3D-printen is een additieve productietechnologie (AM) die onderdelen laag voor laag opbouwt. Unieke voordelen zijn onder meer kortere productietijden en een gedistribueerde toeleveringsketen.
In veel toepassingen kan 3D printen onderdelen sneller opleveren dan spuitgieten, met een nauwkeurigheid die even goed of beter is dan traditionele productie en met gebruik van kosteneffectievere en duurzamere materialen.
De vraag of 3D-printen spuitgieten zal vervangen bestaat al sinds het begin van additieve productie. Een kort antwoord is er niet: 3D-printen zal spuitgieten waarschijnlijk niet snel volledig vervangen, maar heeft deze processen in veel toepassingen al voorbijgestreefd.
Als ontwerpers begrijpen waarom 3D-printen nuttig of zelfs optimaal is voor productie, kunnen ze betere beslissingen nemen bij het ontwikkelen van producten en het kiezen van productieprocessen. In dit artikel introduceren we de conceptuele voor- en nadelen van 3D printen en spuitgieten, hun toepassingsgebieden en de verschillen tussen de twee.
3D afdrukken
Wat is 3D-printen?

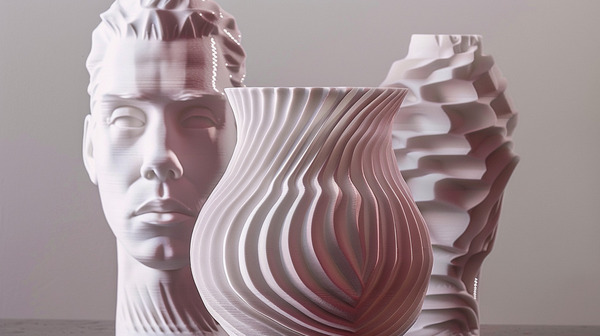

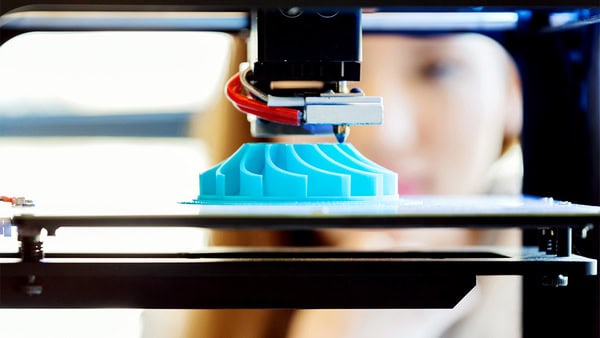

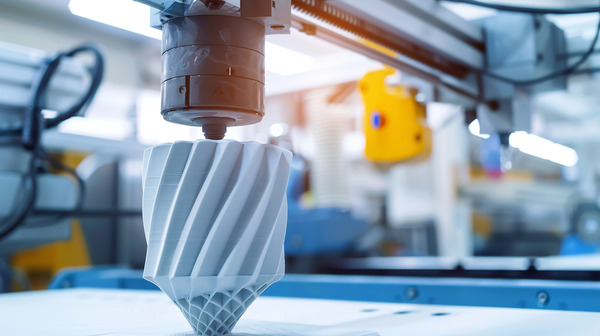

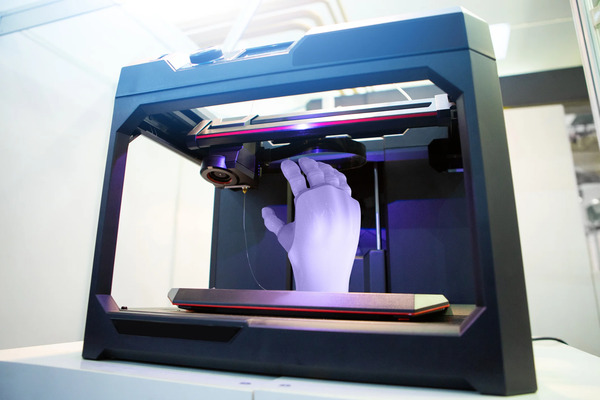

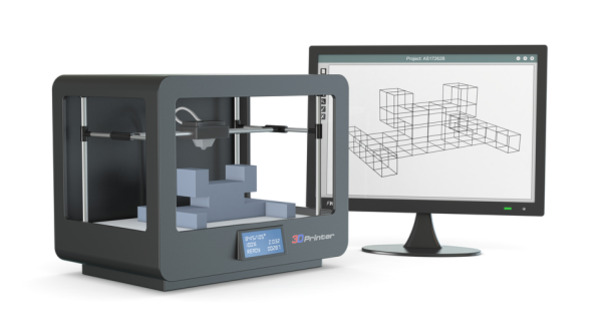

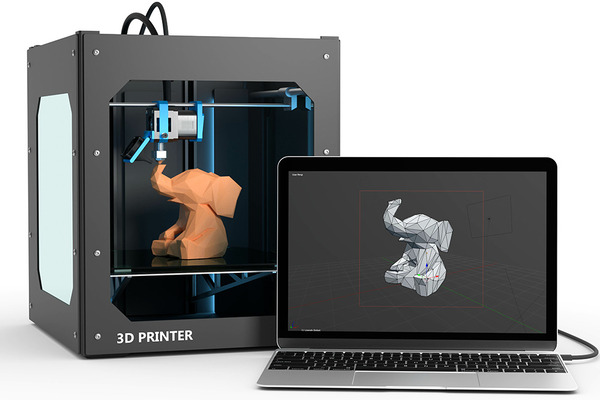

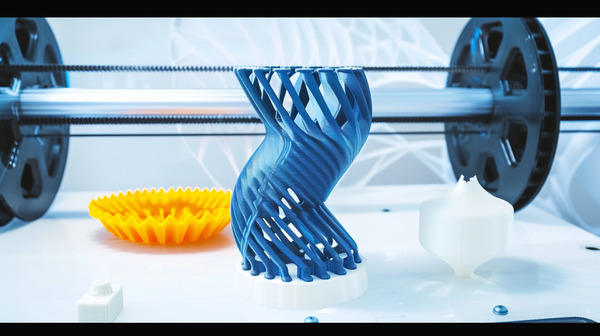

3D printen, ook wel additive manufacturing genoemd, is een proces waarbij een driedimensionaal object wordt opgebouwd door laag voor laag materiaal toe te voegen. De materialen kunnen plastic, metaal of keramiek zijn. Het is een manier om complexe ontwerpen snel en nauwkeurig te maken.
Hoe werkt het 3D printproces?
De belangrijkste stappen in dit proces zijn:

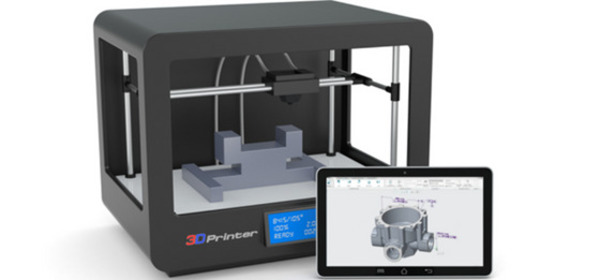

Digitaal ontwerp: Het proces begint met een digitaal 3D-model dat met CAD-software wordt gemaakt. Dit bestand beschrijft de vorm en specificaties van het te printen object.
Model opdelen: Speciale software verdeelt een digitaal model in dunne horizontale doorsneden. Deze lagen komen overeen met de lagen van het eindproduct.
Materiaalvoorbereiding: Print met het gekozen materiaal, zoals kunststof, metaal of keramiek. Afhankelijk van het type 3D-printer wordt materiaal doorgaans geleverd als filament, poeder of vloeibare hars.

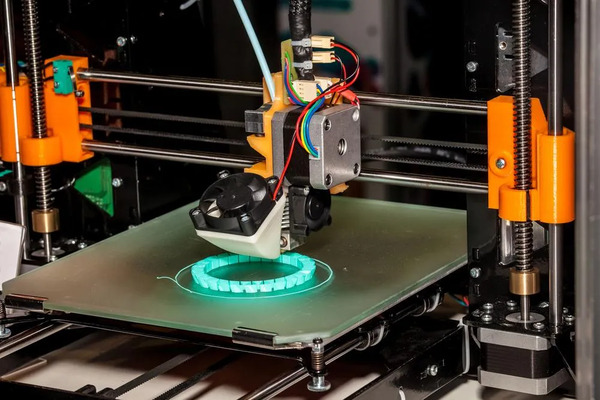

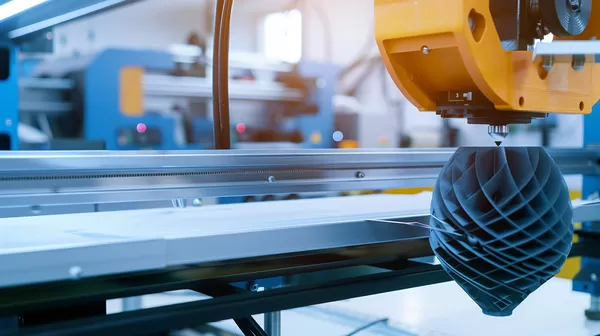

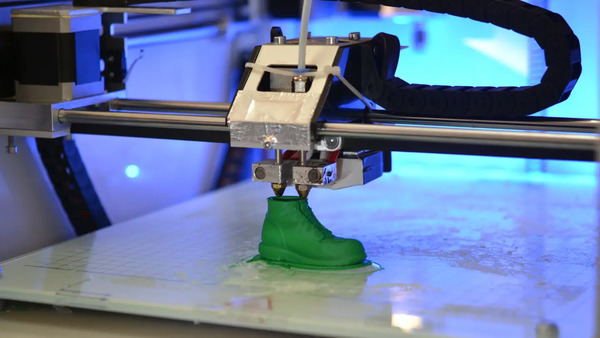

Object printen: De 3D-printer verwerkt de opgedeelde lagen van het digitale model en begint te printen. Volgens de instructies voor elke doorsnede print of verbindt hij laag na laag.
Hechting tussen lagen: De lagen hechten tot een massief object. Of kunststof filament wordt gesmolten, vloeibare hars met uv-licht uithardt of metaalpoeder met lasers thermisch wordt gesinterd, elke 3D-printmethode moet lagen verbinden.
Het object opbouwen: Door opeenvolgende lagen toe te voegen wordt het object geleidelijk driedimensionaal. Dit gaat door totdat het hele object gereed is.
Nabewerking (optioneel): De nabewerking verschilt per 3D-printtechnologie en materiaal. Mogelijke stappen zijn steunen verwijderen, schuren, polijsten of een extra afwerklaag aanbrengen om aan eisen voor oppervlaktekwaliteit te voldoen.
Wat zijn de voordelen van 3D printen?
Rapid prototyping: Traditionele technieken omvatten trage, tijdrovende processen zoals het verspanen van matrijzen of gereedschap. Met 3D-printers kunnen ontwerpers en ingenieurs concepten sneller onderzoeken, wat het hele ontwikkelproces verkort.

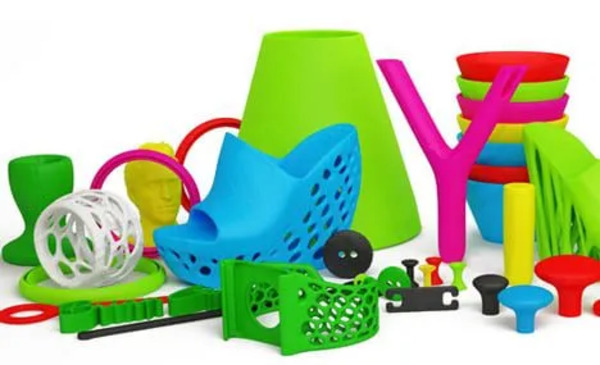

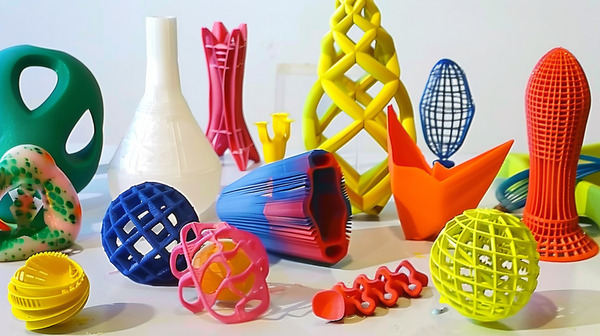

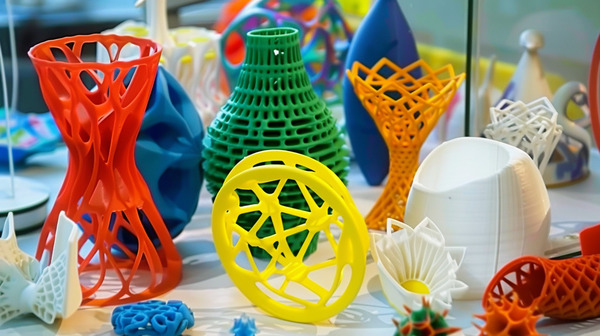

Maatwerk: De aanpasbaarheid van 3D-geprinte objecten is in veel sectoren nuttig. In de medische sector kunnen unieke implantaten bijvoorbeeld voor individuele patiënten worden gemaakt. De technologie ondersteunt speciale ontwerpbehoeften en gepersonaliseerde consumentenproducten.
Minder materiaalafval: Anders dan subtractieve processen, waarbij materiaal van een groter stuk wordt verwijderd, bouwt 3D-printen het object laag voor laag op. Het veroorzaakt weinig afval en is daardoor een groener alternatief, vooral bij complexe onderdelen.
Geschikt voor kleine series: Veel productieprocessen zijn geautomatiseerd, vereisen hoge installatiekosten voor matrijzen of gereedschap en zijn daardoor ongeschikt voor kleine series. 3D-printen kan onderdelen in zeer kleine aantallen of zelfs als enkelstuk produceren, wat goed past bij nichemarkten en maatwerk.
Wat zijn de beperkingen van 3D printen?
Materiaalbeperkingen: Hoewel het aanbod printbare materialen blijft groeien, vereisen sommige sectoren nog steeds specifieke materiaaleigenschappen die machines niet eenvoudig automatisch kunnen realiseren.

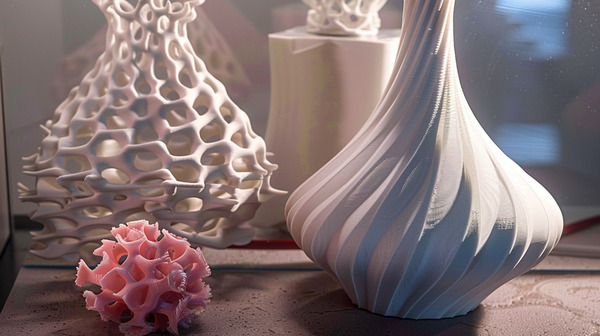

Beperkingen van laagresolutie: Omdat 3D-geprinte objecten laag voor laag worden opgebouwd, kunnen lijnen met verschillende kleuren zichtbaar zijn. Een hogere laagresolutie helpt, maar verhoogt ook printtijd en kosten.
Productiesnelheid: 3D-printen is uitstekend voor rapid prototyping, maar voor praktische massaproductie kan de snelheid nadelig zijn tegenover andere technologieën. Voor grote series is het maken van gegoten deksels tijdsefficiënter.
In welke sectoren wordt 3D printen veel toegepast?
Productie en prototyping: Met 3D-printen maakt u snel en efficiënt prototypes. Bedrijven kunnen ontwerpen testen voordat zij veel geld aan grote aantallen uitgeven. Dat bespaart geld en versnelt de uitvoering.

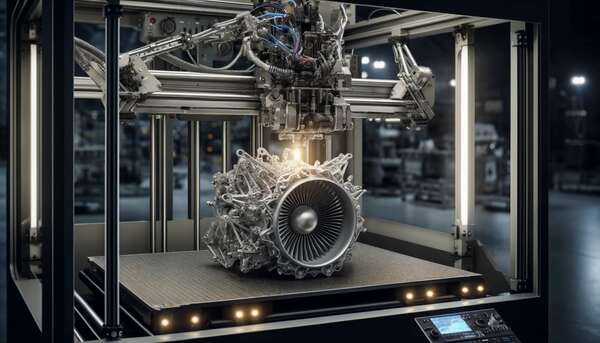

Lucht- en ruimtevaart: Deze sector gebruikt veel 3D-printen voor lichte, zeer complexe onderdelen. Zo kunnen lichtere en complexere componenten worden gemaakt, zoals brandstofsproeiers en constructiedelen, waardoor vliegtuigen beter presteren.

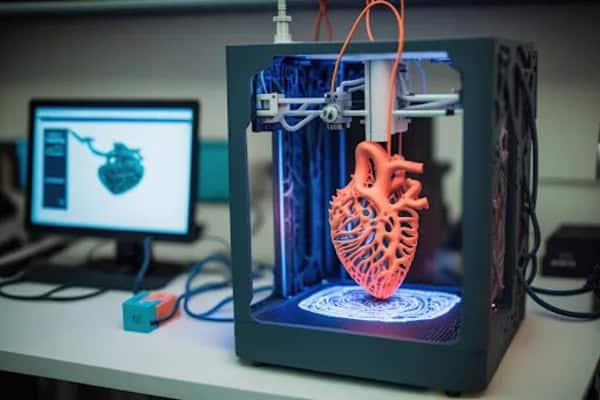

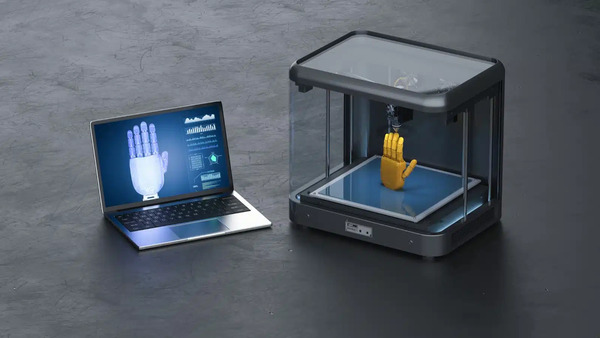

Gezondheidszorg: Hier wordt 3D-printen gebruikt voor medische hulpmiddelen en lichaamsdelen. Producten kunnen exact op iemands lichaam passen en daardoor beter werken. Ook kunnen lichaamsmodellen worden gemaakt om operaties vooraf te oefenen.
Auto-industrie: 3D-printen wordt gebruikt voor nieuwe auto-ontwerpen en onderdelen. Speciale componenten kunnen lichter en beter worden gemaakt, zodat de auto beter presteert. Sommige bedrijven printen zelfs motoronderdelen.

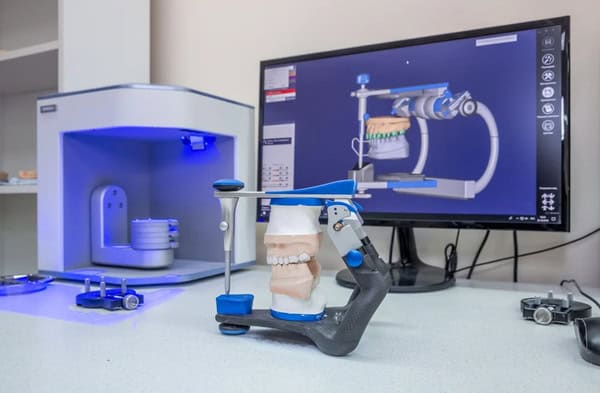

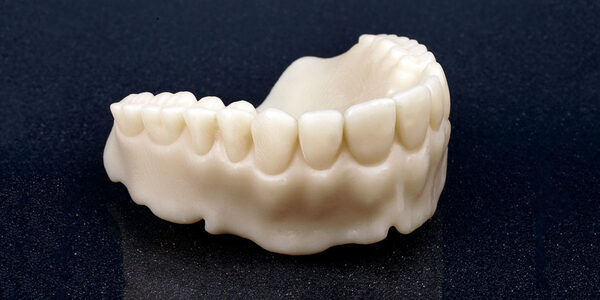

Tandheelkunde: 3D-printen heeft ook de tandheelkunde veranderd door zeer nauwkeurige restauraties (kronen en bruggen) en prothesen mogelijk te maken. Ook specifieke modellen voor kaakchirurgie en behandelplanning zijn eenvoudiger te vervaardigen.
Spuitgieten
Wat is spuitgieten?

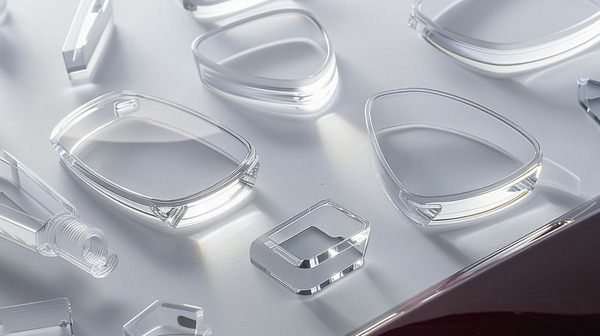

Spuitgieten is een kunststof productieproces dat voornamelijk wordt gebruikt om kunststof onderdelen te maken.
In dit proces worden plastic korrels eerst verwarmd en gesmolten, vervolgens onder hoge druk in een mal geïnjecteerd, vervolgens afgekoeld en gestold in de mal, en ten slotte wordt de mal geopend en wordt het gegoten plastic product eruit gehaald.

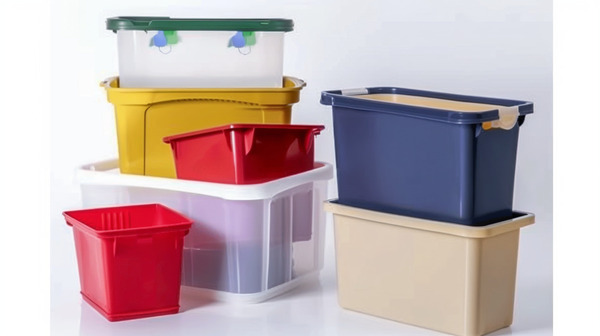

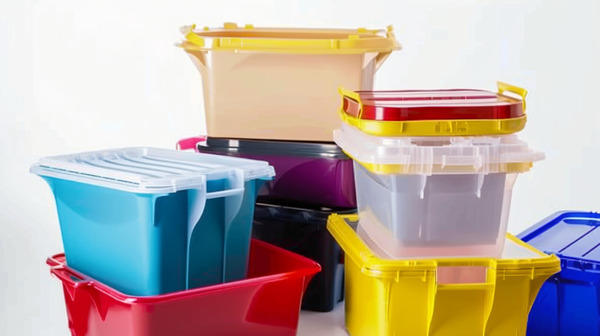

Spuitgieten heeft een breed scala aan toepassingen, zoals het maken van flessendoppen, speelgoed, stoelen en andere alledaagse voorwerpen. Dit proces is niet alleen geschikt voor massaproductie op grote schaal, maar kan ook kunststof producten maken met complexe vormen en diverse functies.
Wat zijn de voordelen van spuitgieten?
Zeer hoge productie-efficiëntie: Het spuitgietproces heeft grote vooruitgang geboekt in automatisering en numerieke besturing, waardoor het hele proces sterk geautomatiseerd en veel efficiënter is.
De spuitgietmachine kan continu produceren volgens de vooraf ingestelde procedure zonder de machine te stoppen om de matrijs te vervangen, waardoor de tussenkomst van arbeiders en menselijke fouten beperkt worden en de productie efficiënter verloopt.
Zeer hoge vormnauwkeurigheid: Spuitgieten gebruikt geavanceerde CNC-apparatuur en precisiematrijzen. Omdat parameters zoals injectietijd en druk fijn kunnen worden geregeld, blijven afmetingen en productconsistentie gewaarborgd.
Veelzijdig: Spuitgieten kan een breed scala aan materialen verwerken, waaronder thermoplasten, thermoharders, rubber, metaalpoeders en materialen voor spuitgietmatrijzen. Het proces is zeer flexibel en veelzijdig.
Weinig afval: Bij spuitgieten kunnen diverse gerecyclede materialen worden gebruikt. Afgedankte kunststoffen worden hergebruikt, waardoor materiaalverspilling en milieuvervuiling afnemen.
Wat zijn de nadelen van het spuitgietproces?
Dure apparatuur en matrijzen: Spuitgieten vereist kostbare precisiematrijzen en geavanceerde machines. De hoge apparatuur- en matrijskosten maken het proces minder geschikt voor kleine bedrijven en particulieren.
Strenge proceseisen: Spuitgieten stelt strenge eisen aan grondstoffen, matrijzen, omgeving en andere factoren. Een onjuist proces of afwijking van de eisen kan gemakkelijk kwaliteitsproblemen veroorzaken.
Vereist veel kapitaal en technische ondersteuning: Voor spuitgieten zijn professionele technici en sterk geautomatiseerde apparatuur nodig, waardoor bedrijven over voldoende financiële middelen en technologie moeten beschikken.
Onderhoudsuitdagingen: Zowel spuitgietmachines als matrijzen vereisen regelmatig onderhoud en inspecties. Wanneer apparatuur en matrijzen op hoge snelheid draaien, neemt de kans op storingen of schade toe. Moeilijk onderhoud betekent bovendien hogere onderhoudskosten.
Welke industrieën worden vaak gebruikt in het spuitgietproces?
Spuitgieten is een kunststofverwerkingsmethode die veel gebruikt wordt op verschillende gebieden en waarmee kunststofonderdelen van verschillende soorten en maten verwerkt kunnen worden. Hieronder staan enkele van de belangrijkste gebieden waar het spuitgietproces vaak wordt gebruikt om kunststof onderdelen te verwerken.

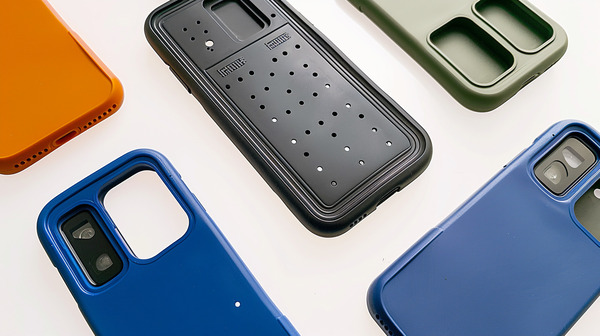

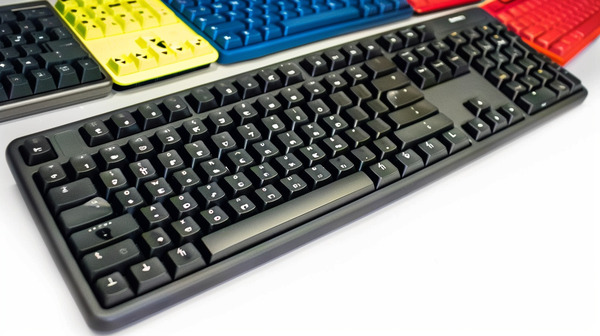

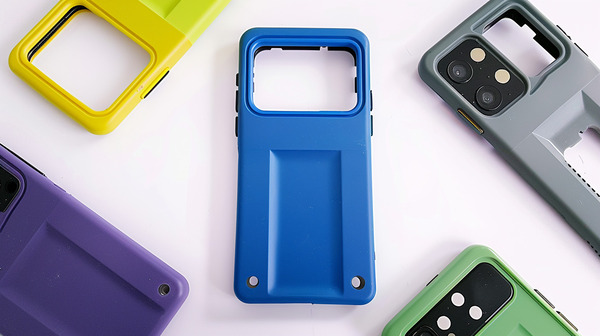

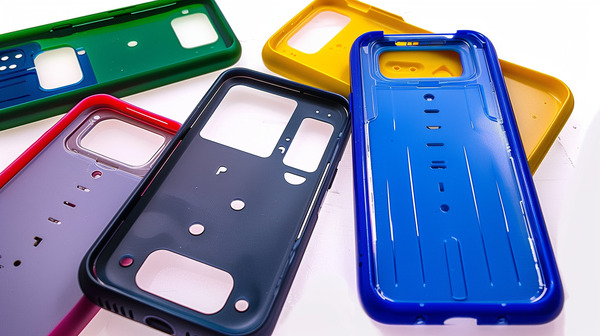

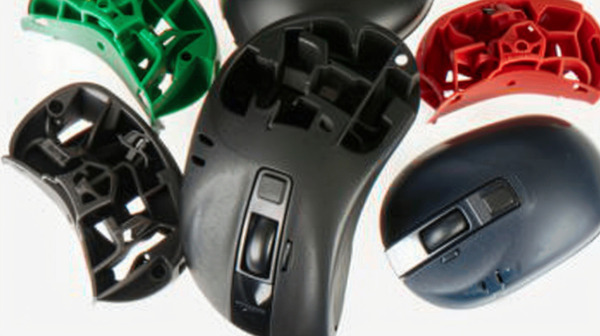

Elektronica en elektrische apparaten: Spuitgieten wordt gebruikt voor de productie van behuizingen, connectoren, kabels en andere kunststofonderdelen voor elektronische apparatuur, zoals telefoonhoesjes, stopcontacten, draadisolatie en houders voor printplaten.
Auto- en transportsector: De auto-industrie gebruikt spuitgietprocessen op grote schaal voor onderdelen zoals instrumentenpanelen, koplamplenzen, interieurdelen, motoronderdelen, carrosseriedelen en allerlei leidingen en verbindingen.
Medische-hulpmiddelenindustrie: In deze sector wordt spuitgiettechnologie gebruikt voor medische hulpmiddelen, injectiespuiten, infuuszakken en behuizingen van medische apparatuur.

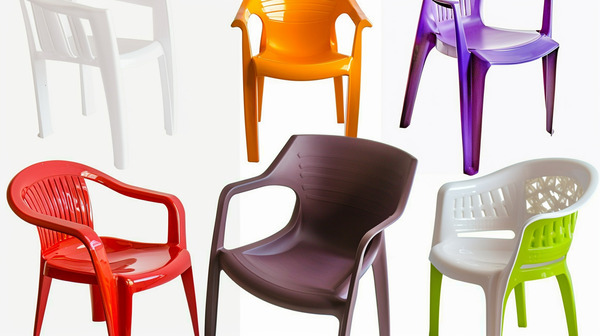

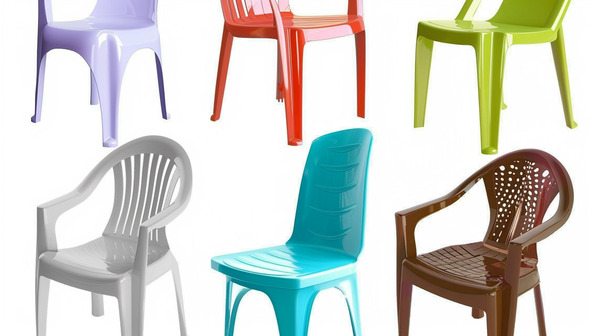

Woning- en huishoudelijke-apparatenindustrie: Het spuitgietproces wordt gebruikt om onder meer stoelen, tafels, tv-afstandsbedieningen, apparaatbehuizingen, kranen en badkameraccessoires te maken.

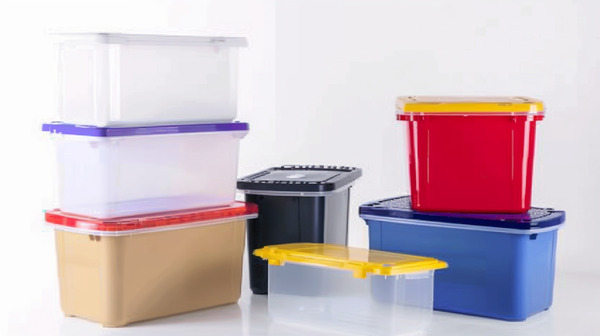

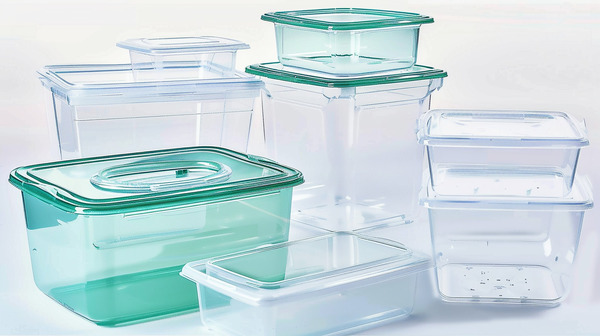

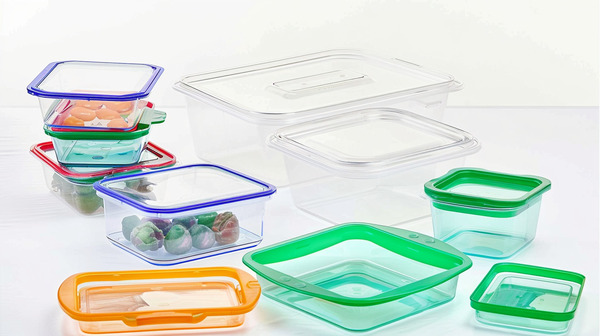

Consumptiegoederenindustrie: Spuitgieten wordt veel gebruikt voor uiteenlopende consumptiegoederen, zoals kunststof flessen, speelgoed, schoenzolen, servies en verpakkingsbakken.

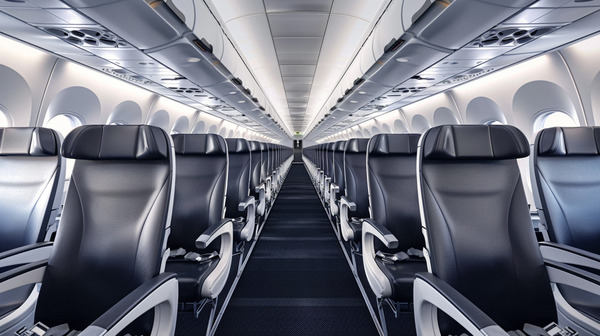

Lucht- en ruimtevaartindustrie: Spuitgieten wordt gebruikt om onderdelen voor vliegtuigen en ruimtevaartuigen te maken, waaronder stoelen, behuizingen, luchtkanalen en vliegtuiginterieurs.
Wat zijn de verschillen tussen 3D printen en spuitgieten?
Productiemodus
Spuitgieten is nog steeds de beste keuze voor traditionele grootschalige productie in grote volumes. Het kan gestandaardiseerde producten produceren tegen lage kosten en op grote schaal, zolang er spuitgietmatrijzen zijn.
3D printen is beter in het maken van gepersonaliseerde en gediversifieerde producten. Er zijn geen traditionele gereedschappen, opspansystemen, gereedschapsmachines of mallen voor nodig. Het kan elke vorm van de computer automatisch, snel, direct en relatief nauwkeurig omzetten in een fysiek model. Dankzij het grote formaat van de 3D-printer worden complexe en niet-vaste objecten sneller verwerkt en wordt er bespaard op de kosten van grondstoffen.
Kijkend naar alleen de productiekosten is spuitgieten veel goedkoper dan 3D-printtechnologie. Bij industriële productie zit de echte kostenbesparing van 3D-printen echter in het aanpassen van het prototype.
Het aanpassen van het prototype vereist alleen het aanpassen van het CAD-model en brengt geen productiekosten met zich mee. Bij spuitgieten zijn de kosten relatief laag als het prototype een stalen mal is, maar als er gereedschap van een aluminiumlegering wordt gebruikt, zijn de kosten veel hoger.
Het is echter de moeite waard om op te merken dat er steeds meer software is voor het spuitgieten van prototypes, dus wat de kosten betreft kan 3D-printen binnenkort zijn voordeel verliezen.
Productiehoeveelheid
Wie is dominanter in termen van productiehoeveelheid? We weten allemaal dat snelheid de output bepaalt. Vergeleken met traditionele processen is de snelheid van kunststof 3D-printen nog steeds lager. Voor grootschalige productie is spuitgieten momenteel nog steeds de beste keuze.
Er moet worden opgemerkt dat zelfs grootschalige productielijnen die 3D printtechnologie toepassen, deze technologie over het algemeen alleen gebruiken om mallen te maken en producten te testen. Het kernproces is geen additieve productie. Vanuit dit oogpunt heeft spuitgieten de overhand.
Productiekosten
Door de ruime beschikbaarheid van grondstoffen voor spuitgieten zijn de grootschalige, snelle en gestandaardiseerde productiekenmerken ook bevorderlijk voor het verlagen van de kosten van een enkel product. Daarom zijn de productiekosten van spuitgieten veel lager dan die van 3D-printtechnologie.
Voor industriële productie ligt de echte kostenbesparende link van 3D printen echter in het aanpassen van het prototype. Het wijzigen van het prototype vereist alleen het wijzigen van het CAD-model en brengt geen productiekosten met zich mee.
Bij spuitgieten, als het prototype een stalen mal is, zullen de wijzigingskosten relatief laag zijn, maar als aluminiumlegering molding tools worden gebruikt, zullen de kosten veel hoger zijn. Dit is ook de reden waarom veel bedrijven of individuen die zich bezighouden met het ontwerpen van matrijzen kiezen voor Chuangxiang 3D 3D printers voor het ontwerpen en printen van matrijzen.
Kwaliteit van productie
Een ander punt is dat 3D-printen beperkt is in de kwaliteit van de onderdelen die het kan maken. Traditionele productieprocessen winnen hier. Ook al lijken de soorten 3D printmaterialen zich uit te breiden, ze zijn nog steeds maar een druppel op een gloeiende plaat vergeleken met spuitgieten. Dus als het 3D printmateriaal verschilt van het eindproduct, kun je alleen testen rond de vorm, wat je helemaal niet helpt bij het testen van de fysieke prestaties.
Een ander punt is de oppervlakteafwerking. Hoewel de kwaliteit van 3D-geprinte onderdelen sterk afhangt van de prestaties van de printer, komt het nog steeds niet in de buurt van gepolijste stalen spuitgietmatrijzen. Het laatste punt is de duurzaamheid van het product. 3D geprinte onderdelen lopen ook een beetje achter op spuitgietonderdelen.
Toepassingsgebieden
Op dit moment kan het spuitgietproces massaproductie van producten met uniforme vormen bereiken, dus het is zeer geschikt voor de massaproductie van gestandaardiseerde producten.
3D-printen hoeft alleen maar een driedimensionaal beeld in te voeren via de bedieningsterminal en kan vervolgens grondstoffen printen tot fysieke modellen of zelfs direct onderdelen of mallen maken, wat de productontwikkelingscyclus effectief kan verkorten. 3D-printers voor driedimensionale productie worden veel gebruikt op het gebied van makers, architectonisch ontwerp, het ontwerpen van matrijzen, enz.
Het is echter de moeite waard om op te merken dat er steeds meer software is voor het spuitgieten van prototypes, dus wat de kosten betreft kan 3D-printen binnenkort zijn voordeel verliezen.
Conclusie
Kortom, 3D-printen biedt veel voordelen voor snelle prototyping, maatwerk, minder materiaalverspilling en kleine series. Toch zal het spuitgieten in de productie waarschijnlijk niet volledig vervangen. Spuitgieten behoudt belangrijke voordelen door de hoge productie-efficiëntie, grote vormnauwkeurigheid, brede inzetbaarheid en geringe verspilling.
Daarnaast blijft de vooruitgang in spuitgiettechnologie, zoals de integratie van digitale ontwerptools en automatisering, de efficiëntie en flexibiliteit verhogen. Hoewel 3D-printen een vitale rol zal blijven spelen in bepaalde toepassingen en industrieën, zullen de twee productieprocessen waarschijnlijk naast elkaar bestaan en worden gebruikt waar hun respectieve sterke punten het meest voordelig zijn.
