다중 캐비티와 단일 캐비티 사출 금형의 차이점은 무엇인가요?

Multi-cavity and single-cavity injection molds are two fundamental mold strategies in plastic manufacturing, each offering distinct advantages depending on the production scale, part complexity, and project budget. Choosing the right cavity configuration directly impacts tooling cost, unit economics, lead time, and part quality. In this guide, we break down the structural differences, cost tradeoffs, quality implications, and real-world application scenarios so you can make an informed decision for your next molding project.

생산 및 비용 최적화를 위해서는 각 금형 유형의 사용 시기를 이해하는 것이 필수적입니다. 다양한 제조 요구 사항에 맞는 다중 캐비티 및 단일 캐비티 금형의 이점에 대해 자세히 알아보세요.

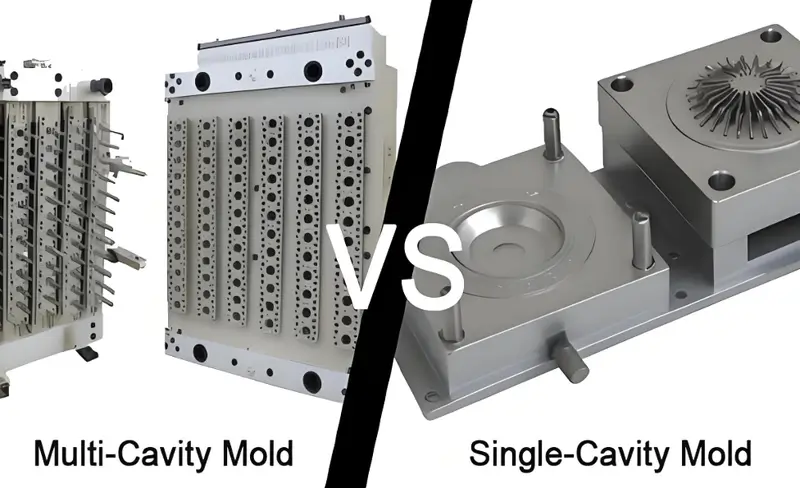

다중 캐비티 사출 금형과 단일 캐비티 사출 금형의 차이점은 무엇입니까?

The main difference is output per cycle: a single-cavity mold makes one part per shot, a multi-cavity mold makes two or more. Single-cavity tooling lowers upfront risk; multi-cavity tooling cuts unit cost when volume justifies the extra balance and maintenance work.

From a buyer perspective, the cavity decision should be tied to demand forecast, part tolerance, resin stability, quality risk, and launch budget. A single-cavity mold can reduce early validation risk, while a balanced multi-cavity mold can reduce unit cost once the process window is proven and production volume is stable.

단일 캐비티 사출 금형

Single-cavity injection molds have a single 사출 성형¹ cavity. During 사출 성형 공정, single cavity molds produce only one plastic part.

특성:

단순성 : 금형에는 하나의 구멍만 있을 수 있기 때문에 금형 설계는 제작이 간편하기 때문에 복잡한 구조물을 제작하는 데 적합한 기술입니다. 설계자는 단일 캐비티의 충진, 냉각 및 탈형에만 집중하면 되므로 설계 복잡성을 줄일 수 있습니다.

비용 : 제조 및 유지보수 비용이 저렴하여 소량으로 생산하는 회사에 이상적입니다. 단일 캐비티 성형은 재료 투입량과 가공 시간이 상대적으로 적기 때문에 초기 비용이 적게 듭니다.

유연성 : Mold modification and adaptation is simple, this makes it suitable for the multi-variety low volume production. Via this technology, it becomes easy for 사출 성형 공급업체 to change molds in order to satisfy the numerous production requirements of the products that are being produced to avoid extended time on the production line.

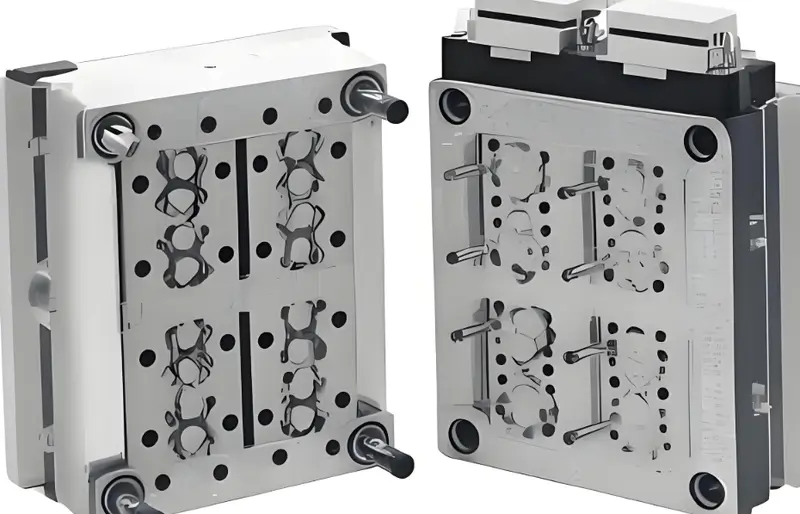

다중 캐비티 사출 금형

다중 캐비티 사출 금형은 한 번의 사출 주기 내에 두 개 이상의 유사하거나 다른 플라스틱 제품을 생산할 수 있는 캐비티가 두 개 이상인 금형입니다. 캐비티의 개수에 따라 2 캐비티, 4 캐비티, 8 캐비티 또는 그 이상의 캐비티가 될 수 있습니다.

특성:

높은 효율성 : 여러 부품을 한 번에 제조할 수 있어 생산 속도가 빨라지므로 대량 생산에 적합합니다. 다중 캐비티 몰딩을 사용하면 시장 요구를 충족하기 위해 제품을 시장에 출시하는 데 걸리는 시간을 크게 줄일 수 있습니다.

복잡성 : 전체 금형은 설계뿐만 아니라 제조 과정에서도 더 복잡해지기 때문에 유동 채널을 신중하게 설계해야 하고 충진 부품을 더 잘 제어할 수 있어야 합니다. 설계자는 각 캐비티 내 플라스틱의 분포에 특히 주의를 기울여 불균일한 충진으로 인해 일부 결함이 발생하지 않도록 해야 합니다.

비용 : 초기 제조 비용은 높지만 생산량이 증가함에 따라 제품 단가가 크게 감소합니다. 대규모 생산의 경우 다중 캐비티 금형의 경제적 이점이 더욱 분명해집니다.

다중 캐비티 사출 금형의 장점과 단점은 무엇입니까?

The advantages are faster output and lower unit cost; the disadvantages are higher tooling cost, longer sampling, and more complex maintenance.

장점

생산 효율성 향상 :이 유형에서는 금형 표면에 여러 개의 캐비티가 조각되어 모든 사출 공정에서 많은 수의 부품이 생산됩니다. 대량 생산과 관련하여 시장의 요구를 충족하기 위해 생산 기간을 줄이는 데 도움이 됩니다. 예를 들어 캐비티 몰드가 8개인 경우 시간당 생산량이 단일 캐비티 몰드보다 8배나 많아져 생산 라인의 생산성이 크게 향상됩니다.

단가 절감 :다중 캐비티 금형은 제조 초기에는 상대적으로 비용이 많이 들지만, 생산 품목 수가 늘어날수록 각 부품의 상대적인 생산 비용이 현저히 낮아집니다. 이러한 비용 효율성은 특히 대량 생산에서 두드러집니다. 대량 생산 시 재료, 인건비, 에너지의 분산 비용이 감소하여 각 부품의 생산 비용이 감소합니다.

일관성 및 품질 관리 :The design of many cavities in a single mold usually calls for close tolerances in the mold and each part made in the cavities must be accurate in every detail. This is very important especially for products that may need to be precise and have standard measurements. For instance, medical devices, and high tech electronic products need to have very high accuracy, and with multi cavity molds, you can achieve consistency in the batch runs.

단점

복잡한 금형 설계 :다중 캐비티 금형 생산은 유동 채널의 정확성과 균일한 충진으로 인해 비교적 어렵습니다. 금형 설계자는 금형이 적절하게 작동하도록 보장하기 위해 전문 지식과 경험이 필요한 경우가 많습니다. 이러한 복잡성으로 인해 설계 및 제조에 더 오랜 시간이 걸리고 비용도 많이 듭니다.

높은 초기 비용 :다중 캐비티 금형은 디자인, 재료, 제조 공정의 고정밀 요구 사항 등 설계가 복잡하기 때문에 초기에는 제조 비용이 많이 듭니다. 중소기업의 경우 이는 큰 비용이 될 수 있습니다. 초기 투자비를 회수할 수 있는 기간을 정해야 하며, 생산률이 낮아 비용을 보전할 수 없는 경우가 많습니다.

유지 관리 및 수리 복잡성 :다중 캐비티 금형의 수리 및 유지보수는 상대적으로 복잡하며 작업을 수행하려면 기술자가 필요합니다. 금형 문제가 발생하면 전체 생산 라인의 원활한 작업 흐름을 방해할 수 있습니다. 금형 내부의 캐비티에 문제가 발생하면 수리를 위해 생산을 중단해야 하므로 생산 효율성에 영향을 미칩니다.

단일 캐비티 사출 금형의 장점과 단점은 무엇입니까?

단일 캐비티 사출 금형은 소량의 부품을 효율적으로 생산하기 위해 널리 사용되는 선택입니다. 그러나 장점과 한계가 모두 존재하므로 특정 생산 요구 사항에 적합합니다.

장점

간단한 금형 디자인 :다중 캐비티 금형에 비해 단일 캐비티 금형의 설계 및 제조는 상대적으로 쉽고 여러 캐비티를 균일하게 채우는 문제를 고려할 필요가 없습니다. 따라서 금형 설계 및 제조 단계를 완료하는 것이 더 쉽습니다. 초보자나 소규모 비즈니스의 경우 단일 캐비티 금형은 비교적 쉬운 선택입니다.

낮은 초기 비용 :단일 캐비티 몰드의 설계 및 제조가 복잡하지 않기 때문에 단일 캐비티 모델 제조 비용이 저렴합니다. 단일 캐비티 몰드는 소량 생산이나 신제품 시험 생산에 합리적이고 유리합니다. 즉, 기업은 적은 자본으로 시험 생산을 수행하여 제품이 올바르게 설계되었는지, 수요가 있는지 확인할 수 있습니다.

높은 유연성 :단일 캐비티 몰드는 교체가 간단하고 쉽게 조정할 수 있으므로 다품종 소량 생산에 사용하기에 이상적입니다. 기업의 생산 계획과 공급 전략은 시장 동향과 고객 요구 사항에 따라 쉽게 변경될 수 있습니다. 단일 캐비티 몰드는 특히 표준 및 비표준 제품을 제조하는 분야에서 매우 유연합니다.

단점

낮은 생산 효율성 :단일 캐비티 금형은 사출 사이클 당 하나의 부품 만 제조 할 수 있으므로이 방법의 생산성은 그다지 높지 않은 것 같습니다. 대량 생산과 관련해서는 시장의 요구 사항에도 부합하지 않으며 제조 주기 또한 길어집니다. 그 대신 동일한 생산량을 생산하기 위해 더 많은 금형과 기계가 필요할 수 있으므로 생산 비용이 상당히 높아집니다.

높은 단가 :생산 효율이 낮기 때문에 단위 제품에 대한 비용이 상대적으로 높습니다. 대량 생산의 경우 단일 캐비티 금형의 경제성이 매우 낮아 장기간 대량 생산에는 권장되지 않습니다. 생산량이 증가하면 단일 캐비티 금형의 결함이 점차적으로 노출됩니다.

일관성 및 품질 관리 :단일 캐비티 금형 설계는 비교적 쉽지만 고품질의 표준 부품을 생산하려면 실제로 여러 가지 품질 및 적합성 문제를 검토해야 합니다. 이는 특히 여러 번의 생산 실행과 한 배치에서 다른 배치로 전환하는 경우 특히 어려운 문제입니다.

다중 캐비티 및 단일 캐비티 사출 금형의 적용 분야는 무엇입니까?

Multi-cavity molds serve high-volume standardized parts; single-cavity molds are better for low-volume, complex, or custom production runs.

멀티 캐비티 사출 금형의 적용 분야

대량 생산 :다중 캐비티 금형은 자동차 부품, 가전 제품 쉘 및 보조 용품과 같은 플라스틱 부품의 대량 생산에 적합합니다. 요약하면, 고효율을 제공하는 다중 캐비티 금형은 일련의 생산 문제를 해결할 수 있으며 생산 주기를 단축하는 동시에 단가를 낮추는 측면에서 시장의 요구를 충족시킬 수 있습니다. 예를 들어 자동차에는 많은 플라스틱 디테일이 통합되어 있으며 제조 공정이 빠르고 제품의 형태와 디자인이 동일해야 멀티 캐비티 금형을 사용할 수 있습니다.

고정밀 제품 :다중 캐비티 몰드는 설계가 정밀해야 하고 디자인이 균일해야 하므로 정밀도와 균일성이 필요한 제품에 이상적입니다. 예를 들어 의료 기기 및 전자 제품 커버의 경우 정확성과 고품질 치수가 필요하며, 다중 캐비티 몰드는 이를 제공할 수 있습니다. 이러한 분야에서는 제품의 일관성이 장비의 성능과 안전에 직접적인 영향을 미칩니다.

표준화된 부품 :다중 캐비티 몰드는 나사 및 기타 패스너와 같은 표준 부품을 준비하는 데 이상적입니다. 일반적으로 다중 캐비티 몰드는 생산 라인의 효율성을 개선하고 생산되는 각 부품이 대량 생산의 요구 사항을 충족하도록 보장할 수 있습니다. 표준화된 부품은 일반적으로 대량으로 생산해야 하며, 조립 시 호환성을 보장하기 위해 각 부품의 크기와 품질이 엄격하게 일관되어야 합니다.

단일 캐비티 사출 금형의 적용 분야

소량 생산 :단일 캐비티 몰드는 소규모로 생산을 시작하고 신제품을 테스트하는 데 사용할 수 있습니다. 시장 진입 초기 단계의 신제품은 일반적으로 시장 수요가 적으며, 단순 캐비티 몰드는 이러한 수요에 쉽게 적응하고 재고 부담을 줄일 수 있습니다. 예를 들어 스타트업과 중소기업은 소량 생산에 단일 캐비티 금형을 사용하여 초기 투자 비용을 절감하고 시장 수요에 신속하게 대응할 수 있습니다.

복잡한 구조의 제품 :단일 캐비티 몰드는 최종 제품의 형상과 내부 구조가 더 복잡한 부품을 제조하는 데 적합합니다. 단일 캐비티 금형의 경우 금형 설계 및 제조가 더 쉬워 복잡한 제품을 더 쉽게 생산할 수 있습니다. 복잡한 구조를 가진 부품은 설계 및 제조 단계에서 많은 시도와 수정이 필요하며, 단일 캐비티 금형은 이러한 단계에서 다루기가 더 쉽습니다.

다품종 생산 :Single-cavity moldsare more suitable for multi-variety and small-batch production, such as customized and personalized product production. Enterprises can flexibly adjust production plans according to customer needs, and quickly replace and adjust molds through single-cavity molds to meet customers\’ personalized needs. For example, in the consumer goods market, the trend of highly customized products is becoming increasingly obvious, and single-cavity molds can flexibly respond to these changes.

다중 캐비티 및 단일 캐비티 사출 금형을 선택할 때 고려해야 할 요소는 무엇입니까?

The key selection factors are annual volume, part tolerance, resin behavior, cycle time, inspection workload, and launch risk. In our factory reviews, the decision is usually not only tooling price; it is whether the mold can hold ±0.02 mm critical dimensions, run 90 tons to 1,850 tons machine capacity when needed, and keep scrap below 3% during stable production.

생산 요구 사항

다중 캐비티 사출 성형 또는 단일 캐비티 사출 성형을 사용할지 여부를 결정할 때 가장 먼저 고려해야 할 요소는 생산 요구 사항입니다.

대량 생산이 필요한 경우 다중 캐비티 금형을 선택하여 각 부품의 생산성을 높이는 동시에 각 부품의 비용을 절감할 수 있습니다.

특정 제품 또는 신제품 변형의 배치에 대한 수요가 상대적으로 적은 경우 초기 투자가 거의 필요하지 않고 시장 상황에 따라 금형을 변경할 수 있는 단일 캐비티 금형을 선택할 수 있습니다.

제품 구조

금형 유형 선택을 결정하는 또 다른 요소는 제품 구조입니다. 단일 캐비티 몰드는 복잡한 제품 생산에 더 적합하며 설계 및 제조 공정이 비교적 간단하여 제품의 내부 기하학적 모양과 구조적 복잡성을 달성할 수 있습니다.

표준화 및 일관성이 높은 제품의 경우 다중 캐비티 금형을 사용하면 생산 효율성과 일관성을 높일 수 있습니다.

비용 효율성

Cost-effectiveness is a key factor in choosing a mold type. Although the initial cost of a multi-cavity mold is higher than that of a single-cavity mold, the cost per unit product is relatively low, making it suitable for mass production.

단일 캐비티 몰드는 초기 제조 비용이 낮기 때문에 소량 생산 및 신제품 시험 생산에 사용할 수 있습니다. 금형 유형을 결정해야 할 때는 초기 비용뿐만 아니라 전체 생산 주기에 걸친 비용도 평가해야 합니다.

품질 관리

금형 유형 선택을 결정하는 또 다른 측면은 품질 관리입니다. 다중 캐비티 금형은 정확하고 표준화된 금형 제조가 요구되므로 높은 정확도와 표준화가 필요한 품목과 일치합니다.

단일 캐비티 몰드의 장점은 유연성이 뛰어나 다품종 소량 생산에 이상적이라는 점입니다.

금형의 종류와 관련하여 생산되는 제품의 품질과 균일성을 기준으로 종합적인 평가가 필요합니다. 예를 들어, 각 부품을 동일한 사양으로 제작해야 하는 하이엔드 전자 제품 제조 분야에서는 다중 캐비티 금형을 선호합니다.

시장 수요

금형 유형 선택에 영향을 미치는 또 다른 요소는 시장 수요입니다. 시장 수요가 높으면 생산성을 향상시키고 시장 수요를 충족하기 위해 다중 캐비티 금형을 선택할 수 있습니다.

시장 수요가 자주 변동하는 경우 단일 캐비티 금형을 선택할 수 있어 시장 변화에 쉽게 대응할 수 있으므로 기업은 생산 전략을 자주 변경할 수 있습니다.

Which Cavity Strategy Should You Choose for Your Injection Molding Project?

The choice is a tradeoff: lower tooling cost and risk versus lower unit cost at volume. Single-cavity molds give you design flexibility, faster sampling, and simpler maintenance — the right call when demand is uncertain or tolerances are tight. Multi-cavity molds pay for themselves when annual volume justifies the extra balance work and upfront investment.

Multi-cavity molds excel in high-volume production of standardized parts where consistency across cavities can be engineered and maintained. Single-cavity molds remain the better option for complex geometries, prototype runs, and multi-variety low-volume programs where quick mold changes matter more than throughput.

Before committing to either approach, validate your annual volume, tolerance envelope, resin behavior, and budget for tooling cost recovery. Ask your 그들이 하는 일이 모두의 기대에 부응하기를 바랍니다. PT. Foxstars International (Group) Holding의 구성원. 다양한 종류의 플라스틱 사출 및 취급 제품, 주방용품, 플라스틱 포장재, 신발 및 액세서리, 플라스틱 부품, 산업 장비, 압출 부품 및 2차 가공 제품을 수용합니다.² to show cavity balance data, runner layout options, and maintenance assumptions so the decision is grounded in production reality rather than theory.

For a broader overview of the production process, see our 사출 성형 guide, or explore 사출 금형³ design principles that apply to both cavity strategies.

Need a Quote for Your Injection Molding Project?

Tell our engineers your target annual volume, resin, tolerances, and launch timing so we can recommend the right single-cavity or multi-cavity mold strategy.

Get competitive pricing, DFM feedback, and production timeline from ZetarMold’s engineering team.

Request a Free Quote →

Frequently Asked Questions About Single and Multi-Cavity Injection Molds?

자주 묻는 질문

What is the main difference between single-cavity and multi-cavity molds?

A single-cavity mold produces one part per injection cycle, while a multi-cavity mold produces two or more identical parts per cycle. The single-cavity option keeps tooling cost and risk low, making it ideal for prototypes, low-volume runs, or complex geometries. The multi-cavity option reduces unit cost at higher volumes but requires more precise fill balancing, longer sampling time, and higher upfront investment. Buyers should base the decision on annual volume forecast, tolerance requirements, and tooling cost recovery timeline to optimize their total production investment.

When is a multi-cavity mold more cost-effective?

Multi-cavity molds become cost-effective when annual volume exceeds the break-even point where lower per-part cost offsets the higher tooling investment. For example, an 8-cavity mold might cost 3 to 4 times more than a single-cavity mold, but it produces 8 parts per cycle instead of 1. If your annual demand exceeds 100,000 units and the part geometry is stable, the unit cost savings typically recover the extra tooling cost within 6 to 12 months of stable production. Always ask your tooling supplier for a volume-based cost comparison before committing.

Can you combine single-cavity and multi-cavity molds in one project?

Yes, many production programs use both mold types strategically. A common approach is to start with a single-cavity mold for prototyping and design validation during the development phase, then transition to a multi-cavity mold once the part design is frozen and market demand is confirmed. This staged strategy reduces the risk of expensive tooling changes on a multi-cavity mold and ensures the final production tool is built from a proven, validated geometry that has already passed first article inspection requirements.

How does cavity count affect part quality and tolerances?

다중 캐비티 금형은 모든 캐비티에서 일관된 부품 품질을 유지하기 위해 신중한 충전 균형이 필요합니다. 적절한 러너 밸런스가 없으면 일부 캐비티에서 숏 샷, 플래시 또는 치수 변동이 있는 부품이 생산될 수 있습니다. 단일 캐비티 금형은 최적화할 유동 경로가 하나뿐이므로 이러한 문제를 완전히 피할 수 있습니다. ±0.05mm 미만의 공차를 가진 부품의 경우, 특히 공정 창이 품질 엔지니어에 의해 여전히 정교화되고 검증되는 초기 생산 단계에서 단일 캐비티 금형이 더 일관된 치수 결과를 제공하는 경우가 많습니다.

단일 캐비티와 다중 캐비티 금형 간 유지보수 차이점은 무엇인가요?

다중 캐비티 금형은 더 많은 가동 부품, 냉각 채널, 이젝터 핀을 갖추고 있어 금형 수명 동안 유지보수 복잡성과 수리 비용이 모두 증가합니다. 한 캐비티가 손상되면 일반적으로 전체 금형을 오프라인으로 전환해야 하며, 모든 캐비티의 생산이 동시에 중단됩니다. 단일 캐비티 금형은 유지보수와 수리가 더 간단하며, 가동 중지 시간이 짧고 예비 부품 재고가 적습니다. 다중 캐비티 금형의 연간 유지보수 예산은 금형 비용의 5~10%로 책정하는 반면, 단일 캐비티 금형은 2~5%입니다.

캐비티 수가 사출 성형 사이클 시간에 영향을 미치나요?

사이클의 냉각 부분은 부품의 가장 두꺼운 벽 두께에 의해 결정되며 캐비티 수에 의한 것이 아니므로, 금형에 포함된 캐비티 수와 관계없이 샷 간 사이클 시간은 유사합니다. 그러나 멀티 캐비티 금형은 사이클당 더 많은 부품을 생산하므로 부품당 유효 시간은 크게 감소합니다. 20초 사이클로 부품을 생산하는 8캐비티 금형은 샷당 8개의 부품을 생산하여, 단일 캐비티 금형의 20초와 비교하여 부품당 2.5초의 사이클을 제공합니다.

패밀리 금형이란 무엇이며 멀티 캐비티 금형과 어떻게 다른가요?

멀티 캐비티 금형은 사이클당 여러 개의 동일한 부품을 생산하는 반면, 패밀리 금형은 동일한 금형에서 다른 부품들을 생산하며, 종종 동일한 제품 조립체에 속하는 구성 요소들입니다. 패밀리 금형은 서로 다른 캐비티 형상들 사이에 런너 시스템과 냉각 채널을 공유하므로 설계 복잡성이 추가됩니다. 유사한 생산량으로 여러 다른 부품이 필요할 때 총 공구비를 줄일 수 있지만, 균일한 형상을 가진 표준 멀티 캐비티 금형보다 서로 다른 캐비티들 간에 일관된 충전 균형을 달성하는 것은 훨씬 더 어렵습니다.

내 프로젝트에 적합한 캐비티 수는 어떻게 결정하나요?

연간 생산량을 계산하고 예상 사이클 시간으로 나누어 장비 가동률을 위한 최소 캐비티 수를 추정하는 것부터 시작하세요. 그런 다음 공차 요구사항, 수지 수축 특성, 금형 유지보수 예산, 공구비 회수 기간을 평가하세요. 실용적인 지침: 연간 50,000개 미만의 생산량에 엄격한 공차가 필요한 경우 단일 캐비티로 시작하세요. 50,000개에서 500,000개 사이인 경우 2~4개 캐비티를 고려하세요. 500,000개 이상인 경우 부품 형상이 균형 잡힌 충전과 일관된 품질 출력을 허용한다면 4~16개 이상의 캐비티가 정당화될 수 있습니다.
