最も一般的な射出成形金型の欠陥とは

はじめに

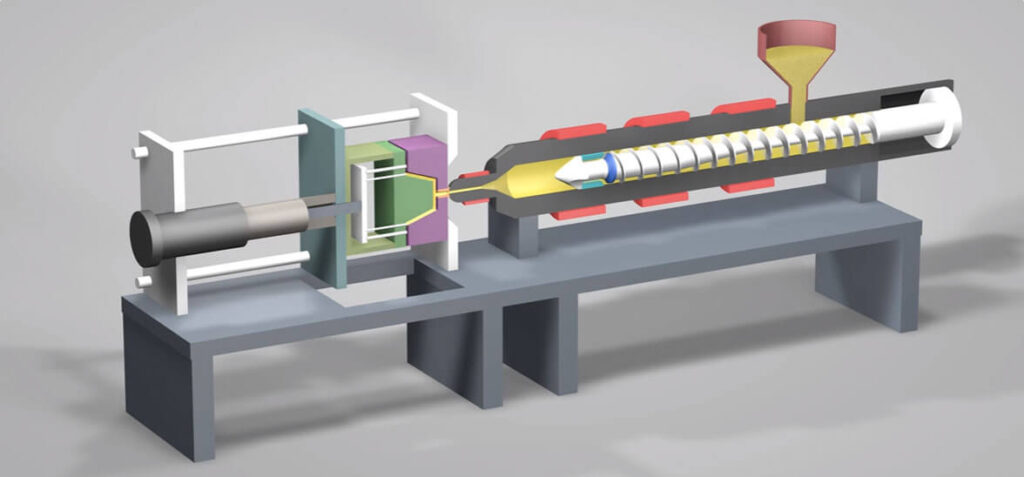

射出成形は、さまざまなプラスチック部品や製品の製造に不可欠な、広く利用されている製造技術です。射出成形は、高温で溶融したプラスチック材料を金型のキャビティに注入し、冷却、固化させ、最終的に完成品として排出する工程です。射出成形は、高い生産効率、複雑な形状の正確な再現、大量生産における費用対効果、速い生産時間など、多くの利点を提供します。

しかし、他の製造工程と同様、射出成形にも課題があります。射出成形金型の欠陥は、製造中に発生し、製品の品質や機能性に悪影響を及ぼす可能性があります。

この記事では、射出成形プロセスにおける射出成形金型の欠陥とその意義について検討します。製造業者が経験する一般的な欠陥と、予防または緩和戦略によってそれらを予防または緩和する方法を取り上げます。これらの根本的な要因と、その発生を緩和または防止するための戦略を理解することで、製造業者は業務を最適化し、以下のことが可能になります。 より高品質の製品を生産する。

この記事は、一般的な射出成形の不具合、その原因、不具合に影響を与える主な要因について包括的に説明するものです。各側面を徹底的に取り上げることで、射出成形プロセスを改善するための貴重な知識と実践的な解決策をメーカーに提供することを目的としています。

II.射出成形工程でよくある射出成形金型の欠陥

A.シンクマーク

1. 定義と特徴シンク・マークとは、窪みのことである。 射出成形品シンクマークは、部品の表面に小さなくぼみや凹みとして現れる。
2. ヒケの原因不均一な冷却：冷却速度にばらつきがあると、収縮率に差 が生じ、ヒケの原因となる：肉厚のばらつき: 肉厚の厚い部分は、冷却・凝固速度が 遅く、ヒケの原因となる。
3. 予防と緩和戦略均一な冷却：均一な肉厚：金型キャビティ全体で適切な冷却を行い、差 異収縮を最小限に抑えます：均一な肉厚: 均一な冷却を促進し、ヒケを減らすために、肉厚を一定にした部品を設計する：成形時の充填圧力を最適化し、ヒケの発生を抑える。

B.フラッシュ

定義と特徴：

フラッシュとは、意図したパーティングラインからはみ出る余分な材料のことである。 射出成形品.

この現象は、パーツの縁に薄く突出したエッジやフィンとして現れる。

フラッシュの原因：

クランプ力不足： 金型にかかる圧力が不十分だと、材料の漏れや引火の発生につながる。

摩耗した金型：表面が摩耗したり損傷した金型は、溶融したプラスチックが漏れ出し、引火の原因となります。

予防と緩和戦略：

適切なクランプ力： 金型の薄い層をしっかりと固定し、材料の漏れを防ぐために、十分なクランプ力を確保する。

定期的な金型メンテナンスe:e：金型を定期的に点検・整備し、適切なアライメントと表面状態を確保することで、引火発生のリスクを低減する。

ゲート設計の最適化:溶融プラスチックの流れを制御し、引火を最小限に抑えるため、ゲートの位置とサイズを慎重に設計する。

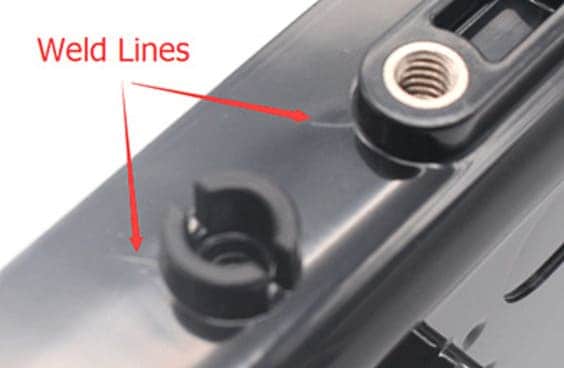

C.溶接線

1. 定義と特徴：ウェルドラインは、射出成形中に2つ以上のフローフロントが出会い、融合することで発生する。
2. ウェルド・ラインの原因：金型キャビティ内の障害物：インサート、リブ、その他の障害物は、フロー・フロ ントの分裂と再接合を引き起こし、ウエルド・ラインを生 じさせる：溶融プラスチックの流れが不十分な場合、融 着が不完全になり、目に見えるウエルド・ラインが生 じることがある。
3. 金型設計の最適化：金型設計の最適化：均一な材料フローを促進し、ウェルド・ラインの可能性を低減するために、金型キャビティ内の障害物を排除または最小化する：溶融温度と射出速度を上げる：溶融温度と射出速度を上げる: 溶融温度と射出速度を調整すること で、材料の流れと融合を促進し、ウェルド・ラインの発生 を抑えることができる。

D.動線

定義と特徴：

フロー・ラインとは、縞模様や模様のことである。 射出成形品 溶融プラスチックの流れによるもの。

線状または帯状に現れ、しばしば周囲より色が薄かったり濃かったりする。

動線の原因：

射出速度が速い：射出速度が速すぎると、材料が不均一に冷却固化し、フローラインが発生することがある。

不適切な金型温度：不適切な金型温度は材料の流れを乱し、フローラインの原因となる。

予防と緩和戦略：

射出速度を最適化する：射出速度を、スムーズで均一な材料フローを可能にするレベルに調整し、フローラインを最小限に抑える。

適切な金型温度管理：適切な金型温度を維持することで、一貫した材料フローを確保し、フローラインを防止する。

III.射出成形不良の原因

A.素材関連要因

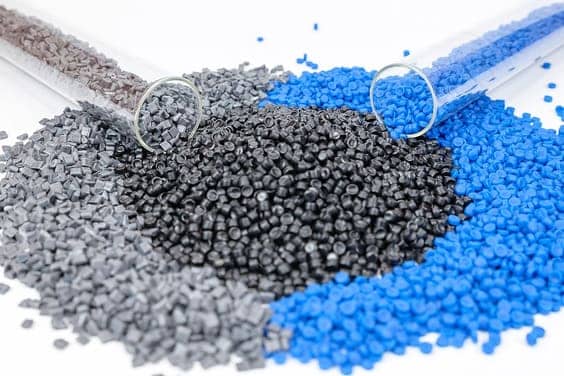

1. 不適切な材料選択：意図した用途に対して誤った種類のプラスチック材料を選択すると、強度不足、寸法の不安定性、耐薬品性の問題などの欠陥が生じる可能性がある。考慮すべき要素には、材料の特性、成形工程との適合性、部品の具体的な要件などがある。
2. プラスチック材料の汚染や劣化：異物、水分、相性の悪い添加剤による汚染は、成形工程に欠陥をもたらす可能性がある。過度の熱や加工条件に長時間さらされることによるプラスチック材料の劣化は、流動特性に影響を与え、欠陥の原因となる。
3. 欠陥に対する材料温度の影響:材料温度は、欠陥の発生に重要な役割を果たす。 プラスチック射出成形 材料の温度が十分でなかったり、高すぎたりすると、充填が不完全になったり、流れが悪くなったり、劣化したりして、最終製品に欠陥が生じる可能性がある。

B.プロセス関連要因

1. 溶融温度と冷却プロセスの影響：
   • 不適切な溶融温度管理は、材料の流れに影響を与え、ショートショット、ボイド、一貫性のない充填などの問題を引き起こす可能性があります。
   • 冷却が不十分だと、凝固が不十分となり、反り、収縮、部品の歪みにつながる。
2. 射出速度と射出圧力の考慮事項：
   • 不十分な射出速度や射出圧力は、フローライン、ウェルドライン、不完全な充填など、フローに関連した欠陥を引き起こす可能性がある。
   • 射出速度や射出圧力が高すぎると、せん断応力が過大になり、材料が劣化したり、過剰なバリが発生したりすることがある。
3. サイクルタイムとパッキング圧力の重要性：
   • 不適切なサイクルタイムは、材料の冷却と凝固に影響を与え、ヒケや反りなどの欠陥につながる。
   • パッキン圧力が不十分または過剰な場合、ヒケ、ボイド、部品の変形などの問題が発生する可能性があります。

D.カビ関連要因

1. 金型設計の不備が欠陥に与える影響：
   • 不十分な通気、不適切なゲートの配置、十分な冷却流路の欠如は、最終製品の欠陥につながる可能性がある。
   • 金型の設計が悪いと、流動の遅れ、不完全な充填、不適切な材料の流れといった問題も生じます。
2. 摩耗した金型部品とメンテナンスの注意点：
   • エジェクターピンの磨耗やキャビティの磨耗など、金型部品の損傷や磨耗は部品の欠陥につながります。
   • 最適な性能を確保し、欠陥を最小限に抑えるためには、金型部品の定期的なメンテナンスと適切な検査が不可欠です。

IV.射出成形プロセスに影響を与える主な要因

A.金型温度

適切な金型温度管理の重要性：

適切な金型温度制御は、プラスチック射出成形において安定した部品品質と寸法安定性を達成するために極めて重要です。

金型温度は、成形工程における材料の流れ、冷却速度、収縮挙動に影響する。

金型温度が部品の品質と寸法安定性に及ぼす影響：

金型温度が十分でないと、表面仕上げが悪くなり、サイクルタイムが長くなり、部品の強度が低下する。

過度の金型温度は、材料の劣化、冷却時間の延長、部品の歪みの原因となる可能性があります。

B.射出速度と射出圧力

材料フローとパッキングに最適な射出速度と圧力：

また、適切な射出速度と射出圧力を選択することで、金型キャビティ内での効率的な材料の流れと充填が保証される。

適切な射出速度は、完全な充填を達成し、ボイドや流れの迷いなどの欠陥を最小限に抑えるのに役立ちます。

安定した充填を実現し、欠陥を最小限に抑える：

射出速度と射出圧力を制御することで、均一な材料分布を維持し、ショートショット、反り、ヒケなどの問題を最小限に抑えることができます。

バランスの取れた流れと適切なパッキングは、部品全体の品質と寸法精度に貢献する。

C.金型設計

効率的な充填と冷却における、優れた設計の金型の重要性：

うまく設計された金型は、最適な材料の流れ、バランスの取れた冷却、効率的な部品の排出を促進します。

適切に設計されたランナー、ゲート、冷却溝は、成形工程全体を強化する。

影響 金型設計 欠陥防止について：

ゲートの配置、ベント、金型表面の仕上げなどの配慮は、欠陥を最小限に抑える上で重要な役割を果たす。

適切な金型設計は、バリ、フローライン、空気の巻き込みなどの問題を防ぐのに役立つ。

D.材料温度

適切な流動と劣化防止のための材料温度管理：

材料の温度は、プラスチック材料の流動挙動、粘度、および全体的な加工性に大きく影響する。

適切な材料温度範囲を維持することで、適切なメルトフローを確保し、射出成形工程での劣化を防ぎます。

高品質部品のための最適条件を確保

材料温度を制御することで、部品の品質、寸法精度、機械的特性を安定させることができます。

適切な材料温度管理は、焦げ、変色、材料劣化などの欠陥を最小限に抑える。

E.冷却プロセス

適切な冷却と、凝固と寸法安定性におけるその役割：

冷却工程は、溶融プラスチックを固化させ、寸法安定性を得るために重要である。

適切な冷却時間と温度管理により、反り、収縮、部品の歪みなどの問題を防ぐことができる。

反りや収縮などの問題を回避：

効果的な冷却により、徐々に凝固が進み、内部応力が減少し、部品全体が均一に冷却されます。

最適な冷却設計と適切な冷却時間は、高品質で欠陥のない部品の生産に貢献します。

結論

プラスチック射出成形の世界では、欠陥が発生し、最終製品の品質や機能性に影響を与えることがあります。この記事では、最も一般的な射出成形の欠陥とその原因について検討しました。これらの欠陥を理解し、対処することは、メーカーが製品の品質を向上させ、無駄を省き、生産効率を高めるために極めて重要です。

私たちはまず、ヒケ、バリ、ウエルドライン、フローラインといった一般的な欠陥を調べることから始めた。それぞれの欠陥には、冷却ムラから金型設計の不備まで、固有の特徴と原因がある。これらの欠陥を特定することで、メーカーはその発生を防止または軽減するための適切な対策を講じることができる。

次に、射出成形の欠陥の原因について、材料に関連する要因、工程に関連する考慮事項、設計に関連する問題、金型に関連する要因などを掘り下げました。材料選択の管理、最適な工程条件の維持、適切な金型設計、定期的なメンテナンス、これらすべてが不良予防の重要な役割を果たします。

最後に、射出成形工程に影響を与える主な要因を探った。金型温度、射出速度と射出圧力、金型設計、材料温度、冷却工程は、メーカーが注意深く管理しなければならない重要な要素である。これらの要素を適切に管理し最適化することは、部品の品質、寸法安定性、生産効率の向上につながる。

結論として、製造業者は射出成形金型の欠陥を理解し、それに対処することを最優先しなければならない。 高品質射出成形品.適切な材料選択、最適なプロセス条件、優れた設計の金型など、適切な戦略を実施することで、メーカーは欠陥を大幅に減らし、製品品質を高め、生産効率を向上させることができる。
