- PEEKには350～400°Cの溶融温度と160～200°Cの金型温度が必要であり、標準的な射出成形機の能力範囲を大きく超えます。
- 結晶化度の制御が最大の課題です。金型温度が143°C（Tg）未満では非晶質で脆い部品となり、160°Cを超えると機械性能が最大となる半結晶性部品が得られます。
- 材料乾燥は必須です。150–160°Cで3–4時間乾燥し、含水率を0.02%未満にします。このしきい値を超える水分はポリマー鎖を劣化させ、シルバーストリークを発生させます。
- PEEK原料樹脂はABSの50～100倍高価なため、工程段階での不良防止は品質だけでなく財務上も不可欠です。
- PEEK金型にはコンフォーマル冷却チャネルを強く推奨します。精密部品の収縮差と反りを防ぐには、金型温度を±3°C以内で均一に保つ必要があります。
- 厳しい公差が求められる用途では、内部応力を緩和し結晶化度を安定させるため、成形後アニーリング（140～200°C、1～4時間）が必要です。
PEEK射出成形とは？
PEEK射出成形は、ポリエーテルエーテルケトン樹脂を350–400°Cで溶融し、160–200°Cに加熱した金型へ射出して、最大100 MPaの引張強度、260°Cの連続使用温度、ほぼ完全な化学的不活性を備えた半結晶性部品を製造する高温製造プロセスです。同等の部品複雑度でこの特性の組み合わせを実現できる他の溶融加工可能なポリマーはありません。
PEEKはポリアリールエーテルケトン（PAEK）系に属する半結晶性の高性能エンジニアリングポリマーで、ガラス転移温度は143°C、融点は約343°Cです。この融点のため、標準的な射出成形機（上限300°C）では加工できません。少なくとも430°C対応のバレルヒーターバンド、耐食性のバイメタルまたはニッケル合金製スクリュー、および160–200°Cを維持できる油循環式または高圧水式の金型温度調節機が必要です。成形機がこれらの条件に達しなければ、PEEKは成形できません。
ZetarMoldでは、保有する47台の成形機のうち特定の高温対応機を、PEEKおよびその他のPAEK系樹脂専用としています。すべてのPEEKプロジェクトでは、量産金型の製作に着手する前に、専用機で材料適格性確認ショットを行います。20年間PEEKを成形してきた中で、初回ショット不良の最も一般的な根本原因は金型設計ではなく、射出サイクル全体を通じて安定したシリンダ温度を維持する熱容量がない機械でPEEKを成形しようとすることです。
「有用な機械的特性を持つ半結晶構造を得るには、PEEKの金型温度を160°C超にする必要があります。」True
PEEKのガラス転移温度は143°Cです。金型温度がこのしきい値を下回ると、ポリマーは非晶質状態で固化し、半結晶形態と比べて寸法安定性が低く、大幅に脆くなり、耐薬品性も低下します。金型温度を160–200°Cにすると、部品が離型される前にポリマー鎖が規則正しい結晶領域を形成する時間を確保でき、材料コストに見合う機械性能が得られます。
「バレル温度300°C仕様の標準射出成形機は、わずかな調整でPEEKを加工できる。」False
PEEKでは全加熱ゾーンで350～400°Cのバレル温度が必要です。これは標準機が提供する温度より50～100°C高い値です。標準機を定格上限付近で運転すると、可塑化中の温度オーバーシュート、不均一な溶融、熱応力によるバレル摩耗の加速など、深刻な熱的不安定性が生じます。加工温度でのPEEK溶融樹脂の腐食性により、標準的なバイメタルスクリューも数百ショット以内に劣化します。専用高温機は好みではなく、必須条件です。
こうした物理的制約を事前に理解すれば、プロジェクト費用を大幅に削減できます。顧客が契約製造業者の既存成形設備で部品を生産できると考えてPEEKを指定したものの、T1段階で成形業者の機械が連続生産条件下で380°Cのバレル温度を維持できないと判明した事例があります。その結果生じた部品の脆化は肉眼では分かりませんでしたが、用途試験で致命的な破損として現れました。PEEKの指定は専用高温生産セルへの投資を意味し、すべての見積もりと日程は最初の設計レビューからこの現実を前提に組む必要があります。材料選定と機械要件は切り離せません。
PEEKの重要な加工パラメータは？
PEEK加工には、バレル温度350～400°C、金型温度160～200°C、射出圧力100～150 MPa、背圧5～10 MPa、スクリュー回転数40～80 RPM、加工前の含水率0.02%未満という、妥協できない6つの条件があります。いずれか1つでも規定範囲を外れると、結晶化度1の低下、機械的破損、外観不良を伴う部品が生じます。PEEKは材料費が高いため、ショット不良のたびに大きな直接損失が発生します。
金型温度は、最も大きな影響を与える単一パラメーターです。金型温度160°Cでは、非強化PEEKの結晶化度は約25～30%となり、多くの構造用途に十分です。200°Cでは結晶化度が35～40%まで上昇し、最大の耐薬品性と疲労寿命が得られます。トレードオフはサイクル時間です。金型温度が高いほど、突き出しに十分な寸法安定性を得るまで、部品を金型内に長く保持する必要があります。実務では、非強化グレードの開始金型温度を180°Cとし、部品形状と顧客仕様に基づいて調整します。
| パラメータ | 推奨範囲 | 技術注記 |
|---|---|---|
| 乾燥温度 | 150–160°Cで3–4時間 | 成形前に水分計で含水率<0.02%であることを確認する |
| バレル温度（後部） | 330–360°C | 後部から前部へ段階的に上昇させ、ゾーンを飛ばさない |
| シリンダー温度（前部／ノズル） | 370–400°C | ノズルを適合させる必要がある。コールドノズルは凍結閉塞とショートショットを引き起こす |
| 金型温度 | 160–200°C | 143°C（Tg）未満＝非晶質で脆い部品。ほとんどのグレードの目標は180°C |
| 射出圧力 | 100–150 MPa | PEEKは高粘度のため、完全充填には高圧が必要 |
| 背圧 | 5–10 MPa | 揮発分を除去。10 MPaを超えるとせん断劣化を引き起こす |
| スクリュースピード | 40–80 RPM | 低速にするとせん断熱を最小化できる。充填材入りグレードでは特に重要 |
| ベント深さ | 0.02–0.025 mm | PEEKは溶融粘度が低いため、バリを防ぐには狭いベントが必要です |
PEEKの成形条件では、背圧が常に高く設定されすぎています。ABSやPCなどの非晶性樹脂に慣れたエンジニアは、溶融樹脂の均質性を確保するため、15～20 MPaの背圧をかけることがよくあります。PEEKでは、10 MPaを超える背圧によって過剰なせん断熱が発生し、溶融樹脂が黒ずみ、分子量が低下し、衝撃強度が著しく低い部品になります。当社は背圧の初期値を5～7 MPaに設定し、新規成形条件の立ち上げ時には毎回、放射温度計でノズル部の溶融温度を監視してショットの一貫性を確認します。
ZetarMoldでは、すべてのPEEKプログラムの立ち上げ時に、ノズル先端で放射温度計を使用した溶融温度検証を必須としています。目標値は、設定したバレル温度の±5°C以内です。測定した溶融温度がこの範囲を外れた場合、生産を停止し、量産品を射出する前にバレル各ゾーンの校正を調査します。この一つの確認により、過去1年間に、寸法変動がバレル温度の不安定性に直接起因していたPEEK医療機器プログラムで、3件のロット不合格を防止できました。
PEEK射出成形は段階ごとにどのように進みますか？
PEEK射出成形は、材料準備、溶融・射出、保圧・冷却、離型・後処理という4つの連続工程で構成されます。各工程には、標準的なエンジニアリング樹脂加工とは大きく異なるPEEK固有の重要な制約があります。PEEKは材料費が高いため、いずれかの工程を省略または短縮すると、修正に多額の費用がかかる、あるいは修正不能な不良が生じます。
ステージ1 — 材料準備（乾燥）：PEEKは2であり、大気中の水分を吸収します。その水分はバレル温度で蒸気となり、ポリマー鎖の加水分解を引き起こします。その結果、銀条、部品表面のシルバーストリークが発生し、分子量も測定可能なほど低下します。乾燥条件は、除湿乾燥機で150～160°C、3～4時間です。乾燥後の含水率は0.02%未満でなければなりません。材料を成形機へ投入する前に水分計で確認してください。タイマーだけに頼ってはいけません。整備不良の乾燥剤カートリッジでは、目標含水率に達しないことがあります。
第2段階 — 溶融と射出：乾燥したペレットは専用バレルに供給され、4つの段階的な温度ゾーンで350～400°Cまで加熱されてPEEKが溶融・均質化されます。スクリューが溶融樹脂を可塑化し、100～150 MPaの射出圧力で金型キャビティへ射出します。充填速度は慎重に制御する必要があります。遅すぎると薄肉部で早期固化が生じ、速すぎると過度なせん断熱により溶融樹脂が変色します。150グラム未満の大半のPEEK部品では、1～3秒の充填時間が一般的な目標範囲です。
第3段階 — 充填、保圧、制御冷却：キャビティが充填されると、保圧（通常は射出圧力の70～100%）によって冷却中の体積収縮を補います。これは結晶化度を制御する重要な段階です。油循環式温度調節器によって160～200°Cに保たれた金型内で、ポリマー鎖が規則的な結晶構造へ配列します。同等の肉厚の非晶性樹脂に比べて冷却時間ははるかに長く、3 mm厚のPEEKでは60～90秒の制御冷却が必要なのに対し、同じ厚さのABSでは25～35秒です。これは結晶化プロセス自体が、除去しなければならない潜熱を発生させるためです。
ステージ4 — 取り出しと後処理（3）：部品は、寸法的には安定しているものの応力が完全には除去されていない温度で取り出します。医療用インプラント、航空宇宙用ブラケット、半導体用治具などの精密部品には、成形後のアニーリングが必要です。部品を140～200°C（非晶領域のTg未満、かつ室温以上）に加熱し、肉厚に応じて1～4時間保持した後、1分当たり2～5°Cの制御された速度で冷却します。アニーリングは成形残留応力を緩和し、断面全体の結晶化度を均一化し、重要形状の寸法を±0.05 mm以内で安定させます。
PEEK射出成形の長所と短所とは？
PEEK射出成形は、260°Cの連続使用温度、90～100 MPaの引張強度、インプラントグレード用途の生体適合性など、熱的・機械的・化学的耐性で比類ない性能を実現します。一方、材料費は汎用樹脂の50～100xで、専用設備と工程知識を必要とする複雑な加工が伴います。PEEKを使う判断は技術計算だけでなく、事業上の計算でもあります。
当社の経験では、新規プログラムでPEEKについて問い合わせる技術者の多くは、180°Cで割れた部品、作動油で腐食した部品、滅菌に耐えられなかった部品など、何らかの故障モードをきっかけにPEEKへ行き着いています。用途がPEIやPPSなどの材料の性能限界に実際に達する場合、PEEKが正しい選択です。これらの樹脂のいずれかで要件を満たせる用途では、ほぼ常にそちらの方が経済的です。以下の比較表は、PEEKプログラムを見積もる前に当社内でこの議論を整理する方法を示しています。
| プロパティ | 覗き見 | PEI（Ultem 1010） | ピーピーエス |
|---|---|---|---|
| 最高連続使用温度 | 260°C | 170°C | 220°C |
| 引張強度（無充填） | 90–100 MPa | ~105 MPa | 約80 MPa |
| 必要な金型温度 | 160–200°C | 140–175°C | 130–160°C |
| 耐薬品性 | 優秀（濃H₂SO₄を除くすべて） | 良好（塩素系溶剤には限定的） | 優秀（特定の薬品に対して最高クラス） |
| 材料の相対コスト | 基準値（100%） | ~50–60% | ~25–35% |
| 生体適合性 | ISO 10993グレードを提供可能 | ISO 10993グレードを提供可能 | 限定的 |
| ZetarMoldの推奨事項 | 医療用インプラント、航空宇宙、HTHP坑井内用途－故障は許されない | 高温電気用途、再使用可能な医療用トレー、コスト制約のある航空宇宙用途 | 化学用ポンプ、バルブ、自動車燃料システム |
「PEEKの成形収縮率は2.4%に達することがあり、反りの管理はほとんどのエンジニアリング樹脂より複雑になります。」True
無充填PEEKの成形収縮率は1.2–2.4%で、PC（0.5–0.7%）やABS（0.4–0.7%）などの非晶性樹脂より大幅に高くなります。この高い収縮率は結晶化に伴う体積変化に由来します。冷却中にポリマー鎖が規則正しい構造に配列されると、全体の体積が減少します。金型内の温度勾配に起因する部品全体の不均一な結晶化度は、反りとして現れる収縮差を生じさせます。ガラス充填グレード（例：PEEK GF30）は結晶配列を妨げることで収縮率を0.3–0.7%まで低減するため、寸法安定性が主要仕様の場合に適しています。
「PEEKとPEIは同等の性能を持つため、低コストのPEIが明らかに優れた選択肢である。」False
PEI（Ultem）は、連続使用温度170°Cの優れた高性能非晶性樹脂で、多くの過酷な用途に対応できます。しかし、PEEKの半結晶構造は別格の性能を備えています。連続使用温度は260°Cで、疲労耐性が大幅に高く、耐薬品性（蒸気滅菌時の加水分解耐性を含む）に優れ、インプラントグレードの生体適合性も選択できます。実際に200°Cを超えて使用する用途、蒸気滅菌を繰り返す用途、または生体内で最大限の耐荷重性が求められる用途では、PEIはPEEKの代替になりません。このような用途で「コスト削減」のためにPEIを選ぶと、節約ではなく市場での不具合につながります。
PEEK成形ではどのような不良が発生し、どう防止しますか？
PEEK成形で最も一般的な5つの不良は、不均一な結晶化による反り、水分汚染によるスプレーマーク、充填不足による内部ボイド、材料劣化による焼け、早期凍結によるショートショットです。それぞれ異なる工程不良に起因し、標準樹脂加工より1件当たりの損失が大幅に高くなります。製造工数を加える前でも、部品材料だけで$50–$500の原材料費になる場合があるためです。
PEEKの反りは、単なる冷却問題ではなく、本質的には結晶化度の管理問題です。キャビティ全体で金型温度が±5°Cを超えて変動すると、厚肉部付近のホットスポットからエジェクターピン付近の低温域まで、部品の各領域が固化中に異なる結晶化度に達します。結晶化度の高い領域は低い領域より大きく収縮し、内部曲げ応力が発生して離型後に部品が変形します。対策には、均一な金型温度（金型表面温度測定で確認）と、収縮差を増幅する空隙率を最小化する十分な保圧の両方が必要です。
| 欠陥 | 主要根本原因 | 修正 |
|---|---|---|
| 反り／変形 | 不均一な金型温度、結晶化度の差 | 金型温度を±3°Cで均一化、コンフォーマル冷却、部品の肉厚均一性を最適化 |
| シルバーストリーク／銀条 | 水分率0.02%超；加水分解劣化 | 150–160°C／3–4時間の厳格な乾燥手順；水分計で確認 |
| 内部ボイド／ヒケ | 保圧不足、厚肉部 | 未充填PEEK、例えばVictrex 450Gは、最大限の延性、生体適合性、放射線透過性を必要とする用途の基準となります。PEEK GF30（30%ガラス繊維）は収縮率を1.2–2.4%から0.3–0.7%に低減し、剛性を向上させるため、寸法公差が厳しい構造部品に適しています。PEEK CF30（30%カーボンファイバー）は導電性と高い剛性を付加し、半導体やESD敏感な用途に使用されます。PEEKベアリンググレードはPTFEとカーボンファイバーを含み、摩耗最適化されたブッシュやシールに自潤性を付与し、外部潤滑が困難な乾燥運転ベアリング表面に適しています。 |
| 焼け跡／黒変 | 過長な滞留時間またはせん断による熱劣化 | バレル温度を下げる; スクリュー速度を下げる; 15分以上アイドル状態の場合はバレルをパージする |
| ショートショット／充填不足 | 早期固化、圧力または速度不足 | 射出速度を上げる、金型温度を上げる、充填グレードではゲート寸法が1.5mm以上であることを確認 |
| 脆性／低衝撃強度 | 143°C未満の金型温度による非晶質構造 | 金型温度を≥160°Cに上げ、DSCで結晶化度を測定して確認する |
シルバーストリークは、PEEK不良の中で最も誤診されやすいものです。多くのエンジニアはシルバーストリークを乾燥不足の兆候と考えますが、当社工場で適切に乾燥したPEEKのショットに発生する場合、ほぼ常にノズル先端の部分的な詰まりか、流入時に溶融樹脂をせん断する低温ノズルゾーンが原因です。当社では、まず含水率を測定し（15分の簡易試験）、水分が合格ならノズル先端を取り外して炭素堆積物を検査します。PEEKをサイクルさせずに380°C超のバレル内に保持すると、数時間以内にノズル上へ炭素堆積物が形成されます。これは熱劣化物がノズル内面で固化したものです。
PEEK案件で金型鋼材を切削する前に金型流動解析4を行うことは、開発予算の中でも特に価値の高い投資です。解析により、流路配置の不均一さによるホットスポットを特定し、保圧完了時のキャビティ内温度勾配を予測し、PEEK溶融樹脂に過大なせん断応力を生じさせるゲート位置を検出できます。40,000～80,000ドルのPEEK量産金型で、1,500～2,500ドル、2日間の解析は、T1ショット不良後に必要となる10,000～30,000ドルの金型改修を防ぐ最も安価な保険です。
PEEK射出成形はどこで使われるか？主な応用分野
PEEK射出成形は、260°Cの使用温度、生体適合性、化学的不活性の組み合わせを低コスト樹脂では実現できない用途として、医療、航空宇宙、自動車、石油・ガスの4主要分野で採用されています。4分野に共通するのは、部品故障が回復可能な事象ではなく、患者の負傷、航空機事故、車両故障、坑井喪失につながる点です。
| 産業 | 部品例 | PEEKの重要特性 |
|---|---|---|

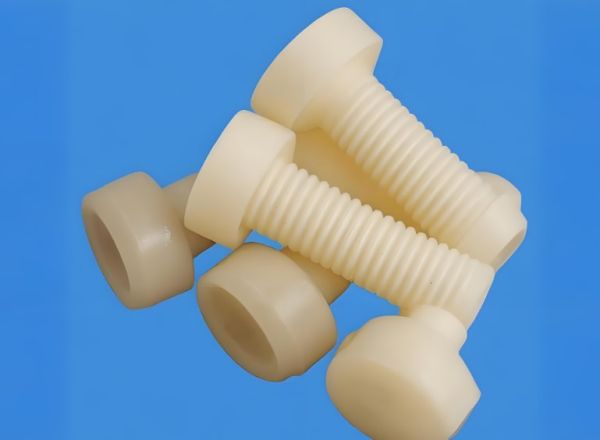

| 医療用／埋め込み型 | 脊椎固定ケージ、外傷固定ねじ、歯科インプラント、手術器具ハンドル | ISO 10993生体適合性、X線透過性、蒸気／ガンマ線滅菌耐性 |

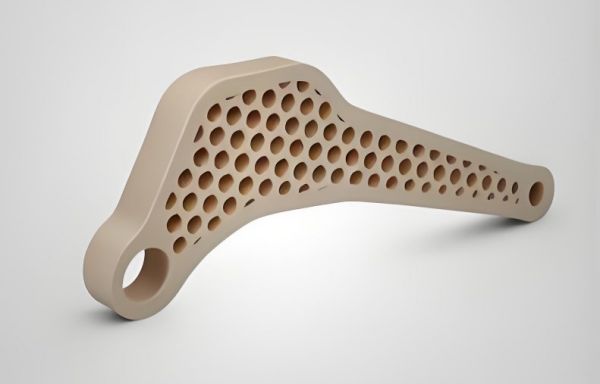

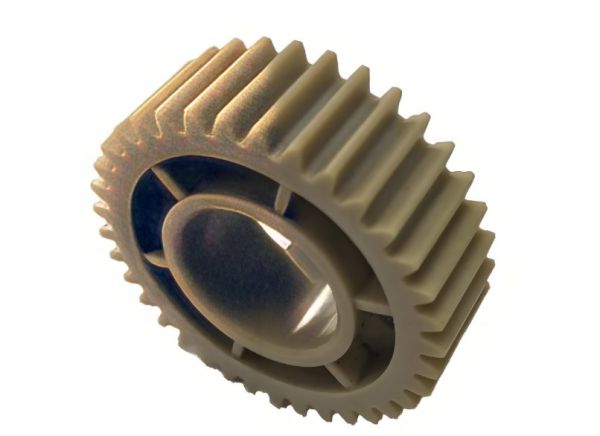

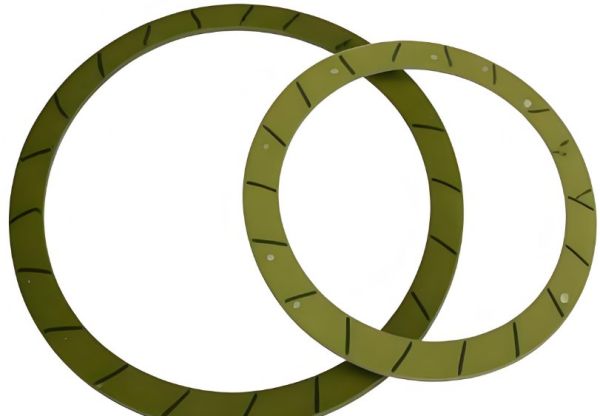

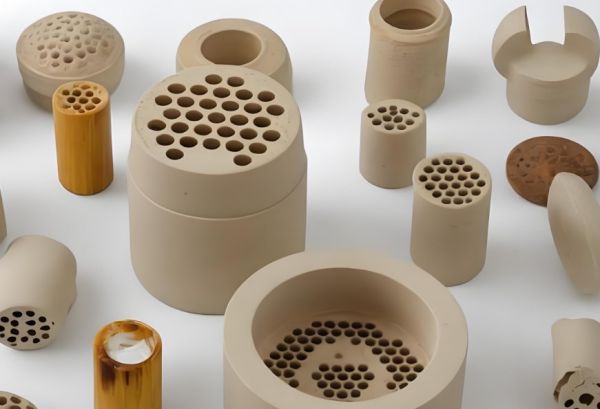

| Aerospace & Defense | ブラケット軸受、電気コネクタ本体、断熱パッド、レドーム | 使用温度260°C、低発煙・低毒性のUL94 V-0、ジェット燃料に対する耐薬品性 |
| 自動車 | スラストワッシャー、トランスミッションシールリング、ABSセンサーハウジング、EVモーター絶縁材 | 連続使用温度 >200°C; 摩耗および摩擦特性; 耐油性 |
| 石油・ガス | 坑内シール、バルブシート、コンプレッサーピストンリング、海中電気コネクター | HTHP性能（最大200°C／150 MPa）、サワーガス耐性、耐加水分解性 |
| 半導体／電子機器 | ウェハ搬送治具、CMPキャリアリング、高周波絶縁体 | 高純度、寸法安定性、高温下での強力な洗浄薬品に対する耐性 |

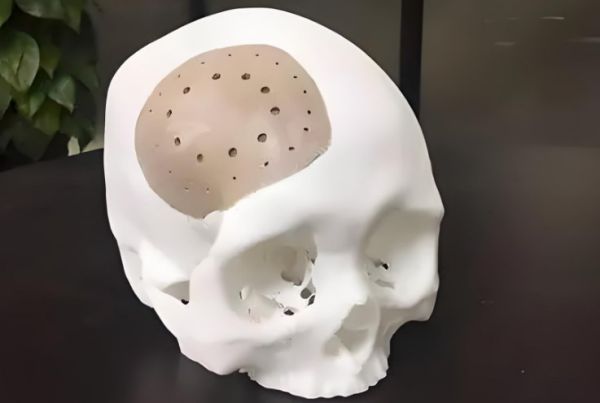

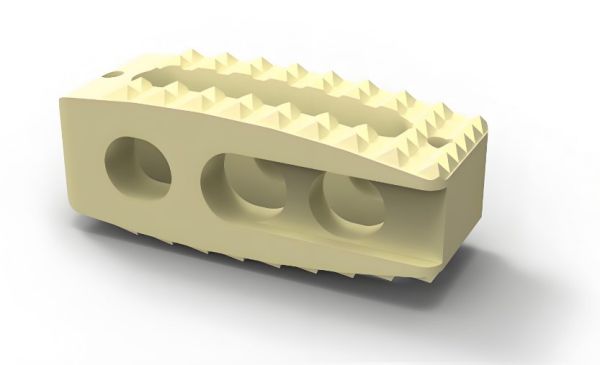

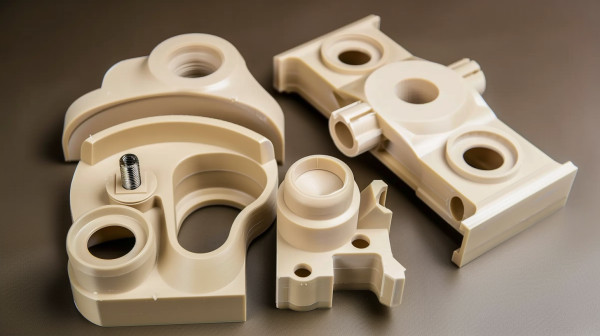

医療はZetarMoldで最も急速に成長している分野です。脊椎インプラントメーカーがPEEKを特に必要とするのは、PEEKが荷重支持性、放射線透過性（チタンと異なりCT/MRIで透明に見える）、長期インプラント用途の生体適合性、前弯矯正ケージに必要な複雑なインターロック形状への加工性を同時に備える唯一のポリマーだからです。主要な競合材料は依然としてチタンですが、PEEKは弾性率が低く皮質骨に近いため、応力遮蔽を低減し、脊椎固定術で骨の内方成長を促します。この生体力学的優位性により、現在PEEKは世界の後方腰椎椎体間固定デバイス材料の約80%を占めています。

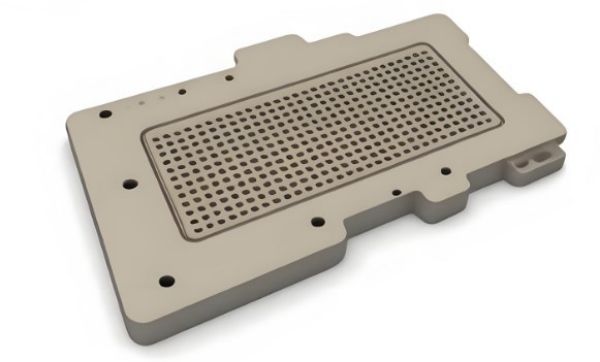

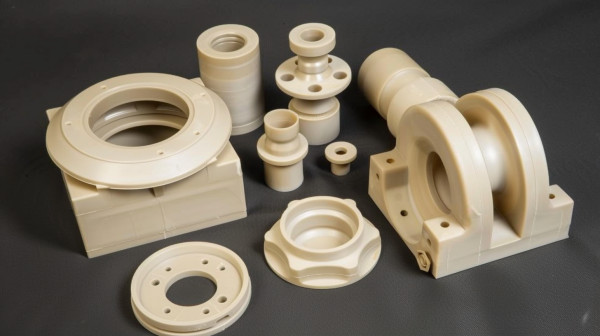

半導体分野では、PEEK製ウエハーハンドリング治具が当社にとって成長領域となっています。ファブ工程では、高温硫酸、過酸化水素を含むピラニア溶液、および他のほぼすべてのポリマーを数日で破壊する高温ドライエッチング環境への反復曝露に耐えるハードウェアが必要です。PEEKはこれらの条件に恒久的に耐え、300mmウエハーの位置合わせに必要な厳しい公差で寸法安定性を維持し、ウエハーカセットやCMPキャリアリングに必要な複雑なかみ合わせ形状へ成形できます。切削加工PEEKという選択肢もありますが、年間500個を超える数量では単価が3～5倍高くなります。この数量が、射出成形金型への投資を1回の生産ロットで回収できる損益分岐点です。
PEEKに適したゲート、ランナー、金型鋼材の選定方法は？
PEEK金型設計では、標準的なエンジニアリング樹脂用金型から3つの重要な変更が必要です。ゲート最小径は無充填グレードで1.5 mm、ガラスまたはカーボン充填グレードで2.0 mm（繊維切断と過度なせん断を防止）、ランナーは直径6～10 mmの真円断面（表面固化を起こす台形・半円断面は不可）、金型鋼は160～200°Cでの連続使用に適したH13または同等の熱間工具鋼を選び、150°Cを超えると軟化するP20などのプリハードン鋼は使用しません。
ゲート設計は、金型温度管理に次いで最も重要な単一要素です。PEEKは粘度が高く、せん断に敏感です。ゲートが小さすぎると過剰なせん断応力が生じ、キャビティへ入る前にポリマー溶融物が劣化します。その結果、外観上は問題なく見える部品でも黒変し、衝撃強度が低下します。圧力損失を抑えるため、ゲートランド長は0.5～1.0 mmを最小値とします。ランドを長くしても充填上の利点はなく、せん断にさらされる時間が増えます。1個取り金型にはダイレクトゲート（スプルーゲート）が適し、均一充填を優先する多数個取り配置にはエッジゲートとファンゲートが適します。
PEEKでは金型鋼材の選定に妥協できません。多くの射出成形金型で業界標準となるプリハードン工具鋼P20の焼戻し温度は約150～165°Cであり、量産中に金型を200°Cで保持すると、繰り返し射出圧力によって硬度を失い、変形し始めます。PEEK金型にはH13熱間工具鋼（焼戻し温度540～595°C）が適切です。Ra 0.4 μm以下の表面仕上げが必要な医療用インプラント金型には、50～52 HRCへ硬化したステンレス工具鋼（420SSまたは同等品）を使用します。この表面は、高温運転時に冷却水と接触して錆びるリスクを抑えながら鏡面研磨に耐えられます。
年間100,000個を超える大ロットPEEK案件では、DMLS積層造形で製造したコンフォーマル冷却インサートは、金型片側当たり$15,000～$30,000の追加費用に見合います。キャビティ表面全体で±3°Cの温度均一性が必要なPEEKでは、複雑形状に従来の直線ドリル水路を使用して達成することは極めて困難です。キャビティ輪郭から一定の15～20 mmオフセットで沿うコンフォーマル水路は、複合曲面部品でこの公差を維持する唯一の信頼できる方法であり、従来冷却よりサイクル時間を20～35%短縮します。
PEEK射出成形の費用はいくらですか？
PEEK射出成形のコストは、影響の大きい順に3つの要因で決まります。原材料費（非充填グレードで$60～$120/kg、ガラスまたは炭素繊維充填で$80～$200/kg）、金型費（H13鋼、オイル回路冷却、指定時のDMLSコンフォーマルインサートにより標準P20金型より20～40%高い）、サイクルあたりの成形機費（結晶化を制御する冷却でサイクルタイムが長くなるため、同等のPPまたはABSプログラムより25～50%高い）です。
非強化PEEKをショット重量15グラムで成形する一般的な量産部品では、材料費だけで$0.90–$1.80かかります。同じ部品をABSで成形した場合は$0.08–$0.15です。さらに長いサイクルタイムによる追加費用と、ABS相当品の2–3倍となる部品当たり設備費を加えると、総生産コストの差は通常8–15倍になります。このためPEEKは、性能差がコスト差に見合う用途に限定されます。低コスト材料で対応できる部品をPEEKへ変更することが、ほぼ常に不適切である理由もここにあります。
PEEK案件における金型費の償却特性は、標準樹脂用金型とは異なります。H13鋼製の$60,000のPEEK量産金型は、P20製の同等ABS金型より約$50,000高価ですが、同じ金型で大きな摩耗なく2–3百万サイクル稼働できます。一方、ガラス繊維強化グレードを成形するP20金型は500,000–1,000,000サイクルです。この金型寿命の優位性により、大量生産案件では初期費用差の一部が相殺されます。5,000個未満の試作・小量生産案件では、特に部品形状を二次組立なしで5軸CNC加工できる場合、棒材から切削したPEEK部品の方が射出成形金型への投資より経済的なことが多くあります。
廃棄物と再生材の経済性も、PEEKを標準樹脂のプログラムと区別する要素です。スプルー、ランナー、不良品から生じるPEEK再生材は、適切に乾燥し、適正条件で再加工すれば、バージン材に最大20%混合しても許容可能な特性を維持します。価格が80～120ドル/kgの場合、重要度の低い用途向けに再生材を回収・認定することで、有害なポリマー廃棄物として処分されるはずの材料から1 kg当たり15～25ドルを回収できます。当社ではすべてのPEEKプログラムで再生材在庫を別管理し、標準的な運用としてランナーのリサイクル用途に認定しています。
PEEKで金属切削部品を置き換える場合、計算は変わります。1個85ドルのステンレス切削部品をPEEKで射出成形し、大量生産時に1個12ドルにできれば、コストは約7分の1になります。他のポリマーに対するPEEKの価格差を何倍も補える削減幅です。PEEK量産金型への投資は通常30,000～80,000ドルですが、年間20,000個を超えると急速に償却できます。PEEK案件では、金型承認前のDFMレビューが特に重要です。鋼材切削前なら修正できる肉厚違反や鋭い内角も、H13金型では高額な肉盛り溶接と再加工になり、改訂1回につき3,000～8,000ドルと2～4週間を要します。
PEEK射出成形に関するよくある質問
PEEK射出成形にはどのような温度が必要ですか？
PEEK射出成形では、全ゾーンで350–400°Cのバレル温度と160–200°Cの金型温度が必要です。部品を完全な機械的・化学的性能を発揮する半結晶構造で固化させるには、金型をPEEKのガラス転移温度である143°Cより高く保つ必要があります。この閾値を下回ると部品は非晶質で脆く固化し、衝撃強度と耐薬品性が大幅に低下します。上限300°Cの標準射出成形機ではPEEKを加工できません。セラミックヒーターバンド、バイメタルスクリュー、油循環式金型温度制御を備えた専用高温設備が必要です。
PEEK射出成形のコストはなぜ高いのですか？
PEEK原料は無充填グレードで$60～$120/kg、$1.50～$3.00/kgのABSより50～100x高価です。材料費に加え、PEEKは制御結晶化冷却により標準樹脂より25～50%長いサイクルを伴う専用高温機械が必要です。H13熱間工具鋼の金型は標準P20金型より20～40%高くなります。合計すると部品1個当たりの総生産費は同等ABS部品の8～15xです。PEEKは、より安価な樹脂で用途の熱、化学、生体適合性要件を満たせない場合に正当化されます。
PEEKは射出成形前にどのように乾燥させる必要がありますか？
PEEKは除湿乾燥機で150–160°C、3–4時間乾燥し、目標含水率を重量比0.02%未満にする必要があります。この閾値を超える水分は、シリンダー温度下でポリマー鎖の加水分解を引き起こし、スプレーマーク、部品表面のシルバーストリーク、分子量と衝撃強度の測定可能な低下を生じさせます。乾燥タイマーが正しく設定されていても、乾燥剤カートリッジが飽和していれば目標含水率への到達は保証されません。どのPEEKプログラムでも、材料を成形機へ投入する前に必ず水分計で含水率を確認してください。
PEEK部品には成形後のアニーリングが必要ですか？
厳しい公差の用途、すなわち寸法公差が±0.1 mmより厳しい部品、荷重支持用途、使用中に熱サイクルを受ける部品にはアニーリングが必要です。条件は肉厚に応じて140～200°Cで1～4時間、その後1分当たり2～5°Cで制御冷却します。アニーリングにより成形内部応力を除去し、部品断面全体の結晶化度を均一化して、最終寸法を安定させ、使用時の応力亀裂を防止します。成形直後には寸法上問題がない部品でも、アニーリングを行わないと最初の熱サイクルで0.2～0.5 mm反ることがあります。
射出成形にはどのグレードのPEEKを使用すべきですか？
Victrex 450Gなどの非強化PEEKは、最大限の延性、生体適合性、放射線透過性を必要とする用途の基準材料です。PEEK GF30（ガラス繊維30%）は収縮率を1.2～2.4%から0.3～0.7%へ低減し、剛性を高めるため、厳しい寸法公差を持つ構造部品に適しています。PEEK CF30（炭素繊維30%）は導電性と剛性を高め、半導体用途やESD対策が必要な用途に使われます。PEEK Bearing GradeはPTFEと炭素繊維を含み、自己潤滑性を備えた耐摩耗ブッシュやシールに最適化されており、外部潤滑が現実的でない乾式摺動面に適しています。
PEEK射出成形にはどのような金型鋼が必要ですか？
