Come calcolare l'area proiettata nello stampaggio a iniezione?

Calcolare l’area proiettata¹ è una delle prime e più importanti fasi di qualsiasi progetto di stampaggio a iniezione². Un calcolo errato espone al rischio di bava³, danni alla macchina o impossibilità di riempire lo stampo. Un calcolo corretto consente invece di scegliere con sicurezza la pressa adatta, stimare la forza di chiusura e produrre pezzi di qualità fin dal primo giorno.

Nella nostra fabbrica di Shanghai, gestiamo 47 macchine per stampaggio a iniezione che vanno da 90T a 1850T. Ogni singolo progetto inizia con la stessa domanda: qual è l’area proiettata e la nostra attrezzatura ha una forza di chiusura sufficiente? Questa guida ti accompagna attraverso il processo di calcolo con formule reali, esempi pratici e consigli derivanti da due decenni di esperienza produttiva.

Cos’è l’area proiettata nello stampaggio a iniezione?

L’area proiettata nello stampaggio a iniezione è l’ombra o la sagoma bidimensionale del vostro pezzo quando visto dalla direzione di chiusura dello stampo. Pensate a puntare una torcia direttamente sopra un oggetto — l’ombra che proietta sul tavolo è la sua area proiettata. Questa misura, tipicamente espressa in centimetri quadrati (cm²) o pollici quadrati (in), determina direttamente quanta forza di chiusura la vostra macchina necessita per mantenere lo stampo sigillato durante l’iniezione.

Per una visione più ampia, la nostra guida completa allo stampaggio a iniezione illustra i principi fondamentali del processo, il comportamento dei materiali e le decisioni produttive.

Se stai confrontando i fornitori o pianificando gli acquisti, la nostra guida alla selezione dei fornitori di stampaggio a iniezione tratta la preparazione delle richieste di offerta, la qualifica e la verifica dei rischi commerciali.

Perché è così importante? Il fuso che entra nella cavità ad alta pressione genera una forza di apertura proporzionale all’area proiettata. Se la forza di chiusura è inferiore, lo stampo si apre leggermente sulla linea di divisione, creando bava: sottili lembi indesiderati sui bordi. In produzione la bava comporta rilavorazioni, scarti o pezzi respinti.

Come si Calcola l’Area Proiettata Passo dopo Passo?

L’area proiettata si calcola scomponendo il pezzo in forme geometriche di base, misurando ciascuna sagoma e sommando i risultati. Ecco il nostro metodo passo passo.

Passo 1: Determinare la Direzione di Chiusura

Prima di misurare qualsiasi cosa, identifica la direzione in cui lo stampo si apre e si chiude. Di solito è perpendicolare alla linea di divisione. L’area proiettata viene misurata lungo questo asse. Per la maggior parte dei pezzi standard, questa è la direzione in cui si muovono i piatti.

Passo 2: Suddividere il Pezzo in Forme Geometriche Semplici

Osservate il pezzo dalla direzione di chiusura. Suddividete il suo contorno in forme di base — rettangoli, cerchi, triangoli e trapezi. Ogni forma ha una formula di area nota:

Ecco le formule di base di cui avrai bisogno: Rettangolo = Lunghezza x Larghezza (es., 50 mm x 30 mm = 1.500 mm²); Cerchio = pi greco x raggio al quadrato (es., pi greco x 20² = 1.257 mm²); Triangolo = 0,5 x Base x Altezza (es., 0,5 x 40 x 25 = 500 mm²); Trapezio = 0,5 x (a + b) x h (es., 0,5 x (30 + 50) x 20 = 800 mm²).

Passo 3: Calcola ogni forma e sommale

Applica la formula appropriata a ciascuna sotto-forma, quindi somma tutte le aree. Per un pezzo che sembra un rettangolo con una linguetta semicircolare, calcolerai l’area rettangolare, l’area semicircolare e le sommerai.

Passo 4: Aggiungere le Aree del Canale di Colata e del Punto di Ingresso

Non dimenticare il sistema di canali. La plastica fusa attraversa canali e gate prima di entrare nella cavità. Questi canali generano anch’essi una forza verso l’esterno sullo stampo. Includi l’area proiettata del canale nel totale. Negli stampi a più cavità, moltiplica l’area della singola cavità per il numero di cavità, quindi aggiungi l’area totale dei canali.

Passo 5: Applicare la Correzione dell’Angolo di Sformo (Se Necessario)

Per pezzi con angoli di spoglia significativi, l’area proiettata potrebbe differire dalla misurazione dell’area piatta. La maggior parte degli angoli di spoglia (1-3 gradi) ha un impatto trascurabile, ma per pezzi a profondo stampaggio con angoli di spoglia di 5+ gradi, ricalcola la sagoma tenendo conto delle pareti inclinate. In pratica, questa correzione raramente supera il 2-3% dell’area totale.

Qual è la formula per la forza di chiusura dall’area proiettata?

Una volta ottenuta l’area proiettata, la formula della forza di chiusura è la chiave per selezionare la macchina giusta. L’equazione fondamentale è:

Forza di chiusura (kgf) = Area proiettata (cm²) × Pressione in cavità (kgf/cm²)

Conversione in tonnellate (dove 1 tonnellata = 1.000 kgf):

Tonnellaggio = [Area proiettata (cm²) × Pressione in cavità (kgf/cm²)] ÷ 1.000

La pressione in cavità dipende dal materiale stampato. Ecco i valori tipici di pressione in cavità per materiali comuni:

Applicare sempre un fattore di sicurezza da 1.1 a 1.2 alla tonnellatura calcolata. Questo tiene conto delle variazioni di viscosità, dei cambiamenti di temperatura dello stampo e degli aggiustamenti di processo. Nella nostra pratica, utilizziamo tipicamente un margine di sicurezza del 15%.

Come calcolare l’area proiettata per le forme comuni dei pezzi?

Le forme comuni usano geometrie standard: lunghezza per larghezza per i rettangoli, pi greco per il quadrato del raggio per i cerchi e scomposizione per le parti complesse.

Esempio 1: pezzo rettangolare piano

Una piastra di copertura piana misura 120 mm × 80 mm. Lo stampo serra lungo la dimensione sottile (direzione dello spessore), quindi l’area proiettata è semplicemente l’area della faccia:

Area proiettata = 120 mm × 80 mm = 9,600 mm² = 96 cm²

Se stampato in ABS (pressione in cavità ≈ 400 kgf/cm²), il tonnellaggio richiesto sarebbe: Tonnellaggio = (96 cm² × 400 kgf/cm²) ÷ 1,000 = 38.4 tonnellate. Con un fattore di sicurezza del 15%: 38.4 × 1.15 = 44.2 tonnellate. Una pressa da 50 tonnellate lo gestirebbe agevolmente.

Esempio 2: componente cilindrico

Una boccola cilindrica con diametro esterno di 60 mm. L’area proiettata è un cerchio:

Area proiettata = π × r = 3.14159 × 30 = 2,827 mm² = 28.3 cm²

Nota: se il cilindro è cavo, NON sottrarre il foro interno dall’area proiettata. La forza di chiusura agisce sull’intera sagoma circolare, non solo sulla sezione trasversale della parete.

Esempio 3: staffa a L

Una staffa a L può essere suddivisa in due rettangoli: rettangolo A (60 × 40 mm) e rettangolo B (40 × 30 mm). Se i due rettangoli si sovrappongono per 40 × 30 mm, il totale è:

Area proiettata = (60 × 40) + (40 × 30) - (40 × 30) = 2,400 mm² = 24 cm²

Il principio fondamentale è questo: per qualsiasi forma complessa, scomporla in forme semplici, calcolare ciascuna area e sommarle sottraendo le eventuali regioni sovrapposte.

Quali fattori influiscono sul calcolo dell’area proiettata?

La precisione del calcolo dell’area proiettata dipende da quattro fattori: geometria del pezzo, numero di cavità, progettazione dei canali di colata e caratteristiche dello stampo, come carrelli e sollevatori.

Complessità geometrica del pezzo

I pezzi complessi con nervature, colonnine, sottosquadri e spessori di parete variabili generano proiezioni che non sono semplici rettangoli o cerchi. Utilizzate un software CAD per ricavare dal modello 3D l’area proiettata precisa. La maggior parte dei moderni pacchetti CAD (SolidWorks, Creo, NX) può calcolare automaticamente l’area proiettata lungo qualsiasi asse.

Numero di cavità

Negli stampi multicavità, l’area proiettata totale corrisponde all’area proiettata di una singola cavità moltiplicata per il numero di cavità, più l’area del sistema di canali. Uno stampo a quattro cavità con un’area per singola cavità di 50 cm² e un’area dei canali di 20 cm² ha un’area proiettata totale pari a (4 × 50) + 20 = 220 cm².

Progettazione del sistema Runner

I canali freddi aggiungono un’area significativa. Un canale a sezione circolare piena di 8 mm di diametro che attraversa lo stampo per 150 mm aggiunge 12 cm² all’area proiettata. I sistemi a canale caldo, pur più costosi, riducono l’area proiettata eliminando il canale freddo e talvolta consentono di usare una pressa più piccola e meno costosa.

Caratteristiche di progettazione dello stampo

Carrelli, sollevatori ed estrattori d’anima possono modificare l’area proiettata effettiva. In particolare, i carrelli ad azionamento laterale possono introdurre, con determinate angolazioni, un’area proiettata aggiuntiva non immediatamente evidente nella vista dall’alto. Esaminare sempre il progetto completo dello stampo insieme al progettista degli stampi.

In che modo l’area proiettata influenza la scelta della macchina?

Il tonnellaggio richiesto della macchina è direttamente proporzionale all’area proiettata. Una capacità insufficiente causa bave, riempimenti incompleti e difetti dimensionali in produzione.

Con il nostro parco macchine da 90T a 1850T, possiamo abbinare praticamente qualsiasi progetto alla pressa corretta. Ecco come i calcoli si traducono nella scelta della macchina:

Quando si sceglie una macchina, occorre considerare anche la dimensione dei piani. Lo stampo deve rientrare nei piani della macchina e l’area proiettata non dovrebbe superare circa due terzi della loro superficie totale. Se l’area proiettata copre più del 70% del piano, la distribuzione della forza di chiusura diventa irregolare, aumentando il rischio di bava agli angoli. Un altro fattore è la distanza tra le colonne: uno stampo troppo largo per passare tra le colonne non può essere montato, indipendentemente dal tonnellaggio. Prima di impegnarsi in un prototipo o in una produzione, confrontare sempre le dimensioni dello stampo e l’area proiettata con la scheda tecnica della macchina.

Quali sono gli errori comuni nel calcolo dell’area proiettata?

Gli errori principali sono omettere l’area dei canali di colata, trascurare i fattori di sicurezza, misurare l’asse sbagliato e ignorare i sottosquadri. Li abbiamo corretti tutti in produzione.

Dimenticare l’area dei canali di colata

Questo è l’errore principale. Gli ingegneri calcolano perfettamente l’area del componente, ma dimenticano che anche il sistema di canali contribuisce alla forza di chiusura richiesta. Negli stampi multicavità, l’area dei canali può aggiungere il 10-25% al totale. Includetela sempre.

Ignorare il fattore di sicurezza

Far funzionare una macchina esattamente al 100% del tonnellaggio nominale non lascia alcun margine per le variazioni di processo. Le variazioni di viscosità del materiale e di temperatura dello stampo, nonché le regolazioni della velocità di iniezione, influiscono tutte sulla forza effettiva. Un fattore di sicurezza del 10-20% non è facoltativo — è essenziale.

Misurazione della quota errata

Per i componenti non simmetrici, l’area proiettata varia in base alla direzione di apertura dello stampo. Un componente può avere un’area proiettata ridotta in un orientamento e ampia in un altro. Misurare sempre lungo l’effettiva direzione di serraggio prevista dal progetto dello stampo.

Non considerare i sottosquadri

I componenti con sottosquadri o caratteristiche laterali possono avere un’area proiettata aggiuntiva non visibile dalla direzione principale di chiusura. I carrelli laterali trasmettono forze inclinate, creando componenti vettoriali che si sommano al requisito totale di chiusura.

Come usare il software CAD per calcolare l’area proiettata?

Il modo più rapido per ottenere l’area proiettata consiste nell’utilizzare un software CAD. SolidWorks, Creo e NX calcolano in pochi secondi la sagoma lungo qualsiasi asse.

In SolidWorks, utilizzare lo strumento Measure con l’opzione dell’area proiettata, selezionando il piano perpendicolare alla direzione di chiusura. In Creo (Pro/E), utilizzare lo strumento Analysis → Measure → Area con la proiezione attivata. In Siemens NX, il comando Measure Faces include un’opzione per la direzione di proiezione.

Questi strumenti forniscono in pochi secondi l’area proiettata precisa, comprese forme organiche complesse, raccordi e angoli di sformo. Per le applicazioni critiche verifichiamo sempre i risultati CAD con calcoli manuali — richiede 30 secondi in più e intercetta potenziali errori.

Qual è il rapporto tra area proiettata e qualità del pezzo?

L’area proiettata non influisce soltanto sulla scelta della macchina, ma ha un impatto diretto sulla qualità del pezzo e sulle tolleranze dimensionali. Sottostimare l’area proiettata, e quindi il tonnellaggio richiesto, provoca diversi problemi di qualità.

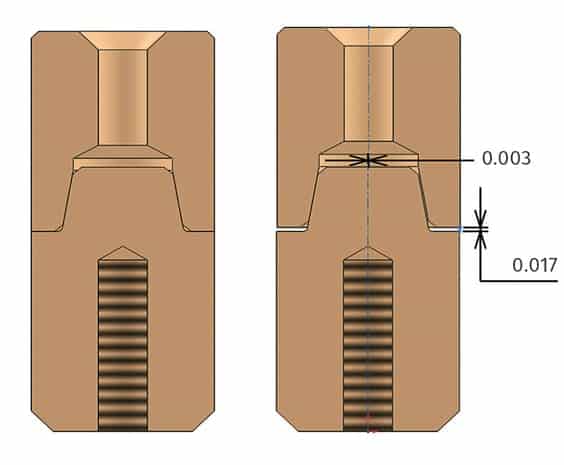

La bava è il sintomo più evidente. Quando la forza di chiusura è insufficiente, lo stampo si separa sulla linea di divisione anche solo di pochi centesimi di millimetro e la plastica fusa fuoriesce. Oltre alla bava, un tonnellaggio insufficiente può causare instabilità dimensionale: lo spessore del pezzo varia perché lo stampo si flette sotto la pressione di iniezione. Nei casi più gravi, ciò provoca variazioni del peso del pezzo e risucchi.

Al contrario, sovrastimare notevolmente l’area proiettata e utilizzare una pressa sovradimensionata comporta sprechi energetici, aumenta il tempo ciclo (i piani più grandi richiedono più tempo per aprirsi e chiudersi) e può esercitare una compressione eccessiva sullo stampo, causando usura prematura delle linee di divisione e dei perni estrattori, nonché dimensioni fuori tolleranza.

L’intervallo ideale è pari all’80-90% del tonnellaggio nominale della macchina. Offre una forza di chiusura adeguata, lasciando un margine per regolare il processo ed evitando al contempo le inefficienze di una pressa sovradimensionata.

Come ottimizzare la progettazione del pezzo per ridurre l’area proiettata?

Talvolta l’area proiettata è troppo grande per la macchina disponibile. Prima di investire in una pressa più grande, valutare queste ottimizzazioni progettuali per ridurre l’area proiettata.

Riprogettare la linea di divisione. Spostandola si possono modificare le caratteristiche proiettate lungo l’asse di chiusura. Un pezzo orientato con un’angolazione diversa nello stampo può avere un’area proiettata nettamente inferiore.

Ridurre il numero di cavità. Se uno stampo a quattro cavità richiede un tonnellaggio eccessivo, uno stampo a due cavità dimezza l’area proiettata relativa ai pezzi. Si sacrifica la produttività, ma potrebbe essere più economico rispetto all’acquisto di una macchina più grande.

Passare a un sistema a canale caldo. Eliminando i canali freddi si elimina il loro contributo all’area proiettata. Nei calcoli con margine ristretto, ciò può fare la differenza tra una pressa da 500T e la necessità di una macchina da 650T.

Valutate lo stampaggio con inserti o il sovrastampaggio. Queste tecniche possono ridurre le dimensioni di ogni singola iniezione, producendo comunque un pezzo finito complesso mediante più operazioni su macchine più piccole. Lo stampaggio con inserti consente inoltre di combinare inserti metallici e caratteristiche in plastica in una sola operazione, eliminando le fasi di assemblaggio secondarie e riducendo i costi produttivi complessivi, mantenendo al contempo l’area proiettata gestibile per presse di tonnellaggio standard.

Un’altra strategia efficace consiste nel modificare la posizione del punto di iniezione. Avvicinandolo al centro del pezzo si riduce la lunghezza del flusso e, di conseguenza, la pressione di iniezione e la forza di chiusura necessarie. Una disposizione simmetrica distribuisce inoltre la pressione in modo più uniforme nella cavità, riducendo ulteriormente il rischio di bava e garantendo una qualità costante su tutta l’area proiettata.

Quali sono le domande più comuni sull’area proiettata nello stampaggio a iniezione?

Domande frequenti

Che cos’è l’area proiettata nello stampaggio a iniezione?

Nello stampaggio a iniezione, l’area proiettata è la sagoma bidimensionale di un pezzo osservato lungo la direzione di chiusura. Rappresenta la massima area trasversale contro cui la plastica fusa esercita pressione durante l’iniezione e determina direttamente la forza di chiusura necessaria per mantenere chiuso lo stampo durante il riempimento e il compattamento. I progettisti la calcolano misurando il contorno del pezzo dalla direzione di chiusura dello stampo e convertendo il risultato in centimetri quadrati o pollici quadrati. Questa misura è essenziale per scegliere correttamente la macchina.

Come si calcola la forza di chiusura dall’area proiettata?

La forza di chiusura è pari all’area proiettata totale, comprendente sia la cavità del pezzo sia il sistema di canali, moltiplicata per la pressione in cavità del materiale stampato e divisa per 1,000 per convertire i chilogrammi-forza in tonnellate metriche. Ad esempio, un pezzo con un’area proiettata di 150 cm² stampato in ABS a 400 kgf/cm² richiede (150 × 400) ÷ 1,000 = 60 tonnellate di forza di chiusura. Gli ingegneri aggiungono sempre un fattore di sicurezza del 10-20 percento per compensare variazioni di viscosità, fluttuazioni di temperatura e normale variabilità del processo durante la produzione.

L’area dei canali influisce sul calcolo dell’area proiettata?

Sì, il sistema di canali incide assolutamente sull’area proiettata totale e deve essere incluso in ogni calcolo del tonnellaggio. La forza di chiusura deve contrastare la pressione di iniezione agente sia sulla cavità sia sui canali. Negli stampi multicavità, l’area dei canali può aggiungere dal 10 al 25 percento all’area proiettata totale. Per applicazioni produttive critiche, gli ingegneri devono includere nel calcolo l’intero layout dei canali per non sottostimare il tonnellaggio, cosa che causerebbe bave e difetti dimensionali in produzione.

Cosa succede se il tonnellaggio della macchina è troppo basso per l’area proiettata?

Quando il tonnellaggio della pressa è insufficiente rispetto all’area proiettata, durante la fase di iniezione ad alta pressione lo stampo si separa leggermente lungo la linea di divisione. Questa separazione provoca bava, ossia sottili lamelle di plastica che fuoriescono lungo i bordi del pezzo e richiedono una rifilatura secondaria o determinano lo scarto del componente. Nei casi più gravi, una forza di chiusura insufficiente causa variazioni dimensionali lungo la linea di divisione, riempimenti incompleti e un peso del pezzo incoerente tra una stampata e l’altra. La scelta di una pressa con un tonnellaggio superiore di almeno il 10-20 percento rispetto al valore calcolato previene questi costosi problemi produttivi.

Come si calcola l’area proiettata di forme complesse?

Per forme complesse, scomponete la geometria in forme semplici — rettangoli, cerchi e triangoli — quindi calcolate separatamente ciascuna area con le formule geometriche standard. Sommate tutte le sottoaree sottraendo le eventuali zone sovrapposte per ottenere il totale. Per superfici organiche o a forma libera, utilizzate un software CAD con lo strumento di misura dell’area proiettata, che calcola in pochi secondi l’area precisa della sagoma lungo qualsiasi direzione specificata. La maggior parte dei moderni pacchetti CAD, come SolidWorks, Creo e NX, include questa funzione come strumento di misura integrato per i progettisti di stampi a iniezione.

Qual è il fattore di sicurezza per il tonnellaggio nello stampaggio a iniezione?

Il fattore di sicurezza standard per il tonnellaggio nello stampaggio a iniezione è compreso tra 1.1 e 1.2: la macchina scelta deve quindi avere una capacità nominale superiore del 10–20% rispetto alla forza di chiusura calcolata. Questo margine tiene conto delle variazioni di viscosità del materiale tra i lotti, dei cambiamenti della temperatura dello stampo durante cicli produttivi prolungati, delle regolazioni della velocità di iniezione durante l’ottimizzazione del processo e della normale usura del sistema idraulico nel tempo. Utilizzare una macchina esattamente alla sua capacità nominale non lascia margine per le regolazioni di processo normalmente necessarie a mantenere una qualità costante dei pezzi durante l’intero ciclo produttivo.

Il calcolo dell’area proiettata può ridurre i costi di produzione?

Il calcolo accurato dell’area proiettata riduce i costi di produzione soprattutto evitando il sovradimensionamento della pressa, che incide direttamente sulle tariffe orarie e sul consumo energetico. Produrre un pezzo su una pressa da 200 tonnellate anziché su una macchina da 350 tonnellate non necessaria consente di risparmiare energia, ridurre la tariffa oraria addebitata e spesso abbreviare i tempi di ciclo, perché piani più piccoli si aprono e si chiudono più rapidamente. Ottimizzare l’orientamento del pezzo, il sistema di canali o la disposizione delle cavità per ridurre al minimo l’area proiettata è una delle strategie più convenienti disponibili nella fase di progettazione dello stampo.

L’area proiettata coincide con l’area superficiale del pezzo?

No, l’area proiettata e l’area superficiale sono misurazioni fondamentalmente diverse. L’area superficiale è l’area totale di tutte le superfici esterne di un componente tridimensionale, inclusi ogni contorno, nervatura e boss. L’area proiettata è solo la silhouette bidimensionale vista da una direzione specifica — la direzione di chiusura. Una sfera con un’area superficiale di 1.256 cm² ha un’area proiettata di soli circa 400 cm² se vista da qualsiasi angolazione. La forza di chiusura richiesta per lo stampaggio a iniezione dipende dall’area proiettata, non dall’area superficiale totale del componente stampato.

Come padroneggiare il calcolo dell’area proiettata per migliorare i risultati dello stampaggio a iniezione?

Il calcolo dell’area proiettata è la base per una corretta selezione della macchina, progettazione dello stampo e qualità della produzione. La formula è semplice: misurare l’area della silhouette lungo la direzione di chiusura, aggiungere l’area del canale di colata, moltiplicare per la pressione della cavità e applicare un fattore di sicurezza di 1,1–1,2.

Che si progetti una semplice staffa o un complesso stampo a iniezione multicavità, eseguire correttamente questo calcolo fa risparmiare tempo, previene i difetti e mantiene sotto controllo i costi di produzione.
