Carotte et canaux en moulage par injection

Quelle est la différence entre une carotte¹ et un canal ?

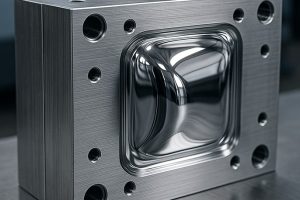

La carotte est le canal vertical principal qui relie directement la buse de la presse à injecter au moule ; les canaux forment le réseau horizontal ramifié qui distribue la matière fondue depuis la carotte jusqu’à chaque seuil³. La carotte possède un point d’entrée unique et un alésage conique, généralement de 3 à 7 mm de diamètre, tandis que les canaux sont usinés dans le plan de joint du moule et se ramifient pour alimenter simultanément plusieurs empreintes.

Dans notre usine, comprendre cette distinction est fondamental pour la conception du système d’alimentation. La carotte définit le point d’entrée de la pression ; le canal équilibre l’écoulement vers toutes les empreintes ; le seuil contrôle la vitesse de remplissage et la séquence de solidification. Toute erreur — carotte surdimensionnée, canaux déséquilibrés ou seuils mal placés — se répercute en défauts allant des remplissages incomplets aux bavures excessives.

Qu’est-ce qu’une carotte et comment fonctionne-t-elle ?

La carotte est un canal cylindrique conique usiné dans la douille de carotte, située au centre du moule et alignée sur la buse de la machine. La conicité (généralement un angle inclus de 1°–3°) permet d’extraire la carotte solidifiée lors de l’ouverture du moule. La douille de carotte est en acier trempé, rectifié selon un rayon correspondant qui s’appuie contre la buse de la machine afin d’éviter les fuites de matière fondue.

Pendant l’injection, le plastique fondu pénètre dans la carotte à l’extrémité de la buse de la machine, descend dans l’alésage conique et rejoint le système de canaux² à la base de la carotte. Dans un système à canaux froids, la carotte refroidit en dernier, car sa section est la plus grande. Elle allonge donc le cycle par rapport aux systèmes à canaux chauds, dans lesquels un collecteur chauffé remplace entièrement la carotte froide.

Les dimensions de la carotte sont déterminantes. Une carotte sous-dimensionnée engendre une forte perte de pression⁴ et limite le remplissage ; une carotte surdimensionnée accroît les déchets de matière et le temps de cycle, et peut laisser une marque visible si l’arrache-carotte crée une cicatrice. Dans notre usine, le diamètre d’entrée de la carotte est au moins 1 mm supérieur à l’orifice de la buse de la machine, afin d’éviter toute restriction d’écoulement tout en limitant les déchets.

La broche d’arrache-carotte est un élément situé à l’opposé de la douille de carotte. Elle retient la carotte solidifiée du côté éjection du moule pendant l’ouverture afin d’assurer une séparation nette. Sans arrache-carotte correctement conçu, la carotte peut rester coincée dans la douille et interrompre la production. Les bouchons froids provenant de l’interface carotte-buse sont recueillis dans un puits à matière froide situé à la base de la carotte, ce qui empêche la matière froide de pénétrer dans les canaux et les empreintes.

Qu’est-ce qu’un système de canaux et quels types existe-t-il ?

Le système de canaux est le réseau de conduits usinés dans le plan de joint du moule, ou dans une plaque porte-canaux séparée, qui transporte la matière fondue depuis la base de la carotte jusqu’aux seuils de chaque cavité. Les sections de canal sont généralement rondes (idéales pour l’efficacité d’écoulement), trapézoïdales (faciles à usiner dans une seule moitié du moule) ou semi-rondes. Les canaux ronds présentent la plus faible perte de charge par unité de longueur et sont privilégiés pour les applications exigeantes.

Les systèmes d’alimentation se répartissent en deux grandes catégories. Dans les systèmes à canaux froids, les canaux restent à la température ambiante du moule, ce qui laisse le plastique se solidifier à chaque cycle et produit des carottes qui doivent être broyées et recyclées ou jetées. Les canaux froids sont plus simples et moins coûteux à fabriquer, mais génèrent des déchets de matière représentant 10 à 30 % du poids total injecté. Les systèmes à canaux chauds maintiennent les canaux à la température de fusion au moyen de cartouches chauffantes électriques et de thermocouples, supprimant ainsi les carottes et réduisant le temps de cycle de 10 à 30 %.

Dans les systèmes à canaux froids, les configurations naturellement équilibrées, comme les canaux en H ou radiaux, garantissent une longueur de canal identique entre la carotte et chaque attaque, ce qui uniformise la pression de remplissage dans toutes les empreintes. Les canaux équilibrés artificiellement utilisent des diamètres asymétriques pour égaliser le remplissage malgré des longueurs de parcours différentes. Pour les moules multi-empreintes critiques, notre usine utilise la technologie Melt Flipper ou l’équilibrage MeltFusion afin d’éliminer les variations entre empreintes dues aux déséquilibres de matière fondue provoqués par le cisaillement.

Le diamètre des canaux doit être déterminé en fonction de la longueur d’écoulement de la matière, du poids injecté et de l’objectif de temps de cycle. Les recommandations générales préconisent un diamètre de 4 à 10 mm pour la plupart des résines courantes. Des canaux trop petits causent une perte de pression excessive, un déséquilibre du remplissage et une dégradation de l’état de surface. Des canaux trop grands gaspillent de la matière et allongent le cycle. Notre service d’analyse de l’écoulement dans le moule optimise le diamètre, la longueur et la géométrie des ramifications afin de réduire les déchets tout en assurant un remplissage équilibré.

Comment le seuil relie-t-il le canal d’alimentation à l’empreinte ?

Le seuil est l’ouverture restreinte située à l’extrémité du canal, qui contrôle l’entrée de la matière dans l’empreinte. Sa taille, son emplacement et son type influent profondément sur la qualité de la pièce. Les types courants comprennent les seuils latéraux (simples et polyvalents), les seuils sous-marins (détachement automatique, cachés sur la pièce), les seuils ponctuels (petite entrée ponctuelle utilisée dans les systèmes à canaux chauds), les seuils en éventail (pour les pièces larges et plates) et les seuils pelliculaires (film mince sur tout le bord pour un remplissage sans contrainte).

Le dimensionnement du seuil suit la règle selon laquelle sa section doit représenter 50–80% de l’épaisseur de paroi à son emplacement. Un seuil sous-dimensionné provoque un jet libre, un échauffement excessif par cisaillement et une solidification prématurée avant le remplissage complet de l’empreinte. Un seuil surdimensionné laisse des marques résiduelles visibles et exige un temps de maintien plus long. Le seuil doit être placé dans la section de paroi la plus épaisse afin que le remplissage progresse de la zone épaisse vers la zone mince, ce qui évite l’emprisonnement d’air et la formation de lignes de soudure dans les zones critiques.

Dans notre usine, l’emplacement des seuils est validé par une analyse de l’écoulement dans le moule avant l’usinage. La simulation indique la position des lignes de soudure et des poches d’air ainsi que la répartition de la pression de remplissage pour chaque emplacement envisagé. La comparaison des solutions simulées nous permet d’optimiser les seuils, de limiter les lignes de soudure sur les éléments structurels et d’éliminer les poches d’air qui nécessiteraient autrement des opérations manuelles de mise à l’air.

Carotte, canal ou seuil : comparaison des points essentiels

Le tableau ci-dessus montre clairement que, même si la carotte, le canal d’alimentation et le seuil servent tous à acheminer la matière fondue vers les empreintes, chacun fonctionne à une échelle différente et répond à des priorités de conception distinctes. La conception de la carotte dépend de la compatibilité avec la machine ; celle du canal, de l’équilibrage des empreintes et de l’efficacité matière ; celle du seuil, de l’esthétique de la pièce, des exigences structurelles et de la dynamique de remplissage.

Comment la matière traverse-t-elle la carotte et les canaux pendant le moulage par injection ?

Pendant l’injection, la séquence est la suivante : buse de la machine → carotte → canal primaire → canal secondaire → point d’injection → empreinte. La matière fondue entre à 200–400°C sous une pression d’injection de 500–2,000 bar. La pression chute à chaque transition : environ 10–30% dans la carotte, 20–40% dans le canal et 20–50% dans le point d’injection. La pression de remplissage restante dans l’empreinte doit suffire à la compacter et à compenser le retrait pendant la solidification.

Le cycle du procédé de moulage par injection intègre le refroidissement de la carotte et des canaux dans l’optimisation globale du temps de cycle. Dans les moules à canaux froids, la carotte est généralement le dernier élément à se solidifier en raison de sa grande section. L’éjection ne peut commencer tant qu’elle n’est pas assez figée pour être démoulée proprement. Cette contrainte favorise l’adoption des canaux chauds pour les moules de grande série, où le temps de cycle détermine directement le coût.

Questions fréquemment posées

Quelle est la différence entre une carotte et un canal d’alimentation en moulage par injection ?

La carotte est le canal vertical unique reliant la buse de la presse au réseau de canaux du moule. Elle est conique pour l’éjection et alignée sur l’axe machine. Le canal est le réseau horizontal ramifié usiné dans le plan de joint, qui distribue la matière de la base de la carotte à chaque seuil. Leur différence essentielle tient à la fonction et à l’orientation : la carotte est l’entrée toujours unique ; les canaux se ramifient et équilibrent l’écoulement vers plusieurs seuils. Dans les systèmes à canaux chauds, une douille chauffée remplace la carotte et un collecteur chauffé remplace les canaux, supprimant entièrement les déchets solidifiés.

Pourquoi un système à canaux froids produit-il des déchets de matière ?

Dans un système à canaux froids, la température du moule reste inférieure à la température de solidification du plastique. À chaque cycle, la matière fondue dans la carotte et les canaux se solidifie avec les pièces. À l’ouverture du moule, la carotte et les déchets de canaux sont éjectés avec les pièces puis séparés manuellement ou automatiquement. Ces déchets représentent 10–30% du poids injecté total. Le broyage et le recyclage sont possibles pour certaines matières, mais plusieurs retraitements dégradent les propriétés mécaniques. Les canaux chauds éliminent ce problème en maintenant en permanence le plastique fondu dans les canaux, supprimant entièrement les déchets.

Comment équilibre-t-on les canaux dans un moule multi-empreintes ?

L’équilibrage des canaux garantit que le plastique fondu atteint chaque point d’injection simultanément et à pression égale, afin que toutes les empreintes se remplissent au même rythme. L’équilibrage naturel emploie des tracés symétriques (arbre en H ou radial) où chaque trajet depuis la carotte a la même longueur et la même section. L’équilibrage artificiel utilise des diamètres différents pour égaliser la résistance lorsque la symétrie est impossible. Les méthodes avancées recourent à des inserts Melt Flipper ou à une analyse d’écoulement pour corriger les déséquilibres dus au cisaillement, lorsque les couches intérieure et extérieure entrent dans des branches alternées à des températures et viscosités différentes. Notre usine valide cet équilibrage par simulation avant l’usinage.

Quand faut-il utiliser un système à canaux chauds plutôt qu’un système à canaux froids ?

Les systèmes à canaux chauds sont justifiés lorsque : (1) le volume de production dépasse 100,000 pièces et que le coût des déchets de canaux est significatif ; (2) une réduction du temps de cycle de 10–30% procure un avantage concurrentiel ; (3) le matériau est thermosensible et les solidifications/refusions répétées dégradent ses propriétés ; (4) la constance de couleur est critique et le mélange de couleurs induit par les canaux doit être éliminé ; (5) l’esthétique de la pièce interdit les vestiges de point d’injection laissés par des sous-points froids. À l’inverse, les canaux froids sont préférés pour les faibles volumes, les changements fréquents de couleur ou de matériau, et lorsque le coût d’outillage supplémentaire de $5,000–$30,000 d’un canal chaud ne peut être amorti sur la série de production.

Qu’est-ce qu’une douille de carotte et pourquoi est-elle importante ?

La douille de carotte est un composant en acier trempé installé au centre du moule. Elle contient le canal de carotte et offre une surface d’appui précise à la buse de la presse. Son rayon sphérique doit correspondre à celui du nez de buse à ±0.5 mm afin d’éviter les fuites de matière fondue, le filage et les dommages à la buse. La douille subit les contraintes de cyclage thermique les plus élevées du moule, car la buse entre en contact avec elle puis se rétracte à chaque cycle. Les douilles trempées et nitrurées durent des millions de cycles, tandis que celles non trempées s’usent rapidement. La bonne correspondance des rayons de la buse et de la douille figure parmi les contrôles de réglage les plus courants effectués par nos techniciens lors de l’installation du moule.

Comment l’emplacement du point d’injection affecte-t-il la qualité des pièces moulées par injection ?

L’emplacement du seuil détermine le point d’entrée de la matière fondue dans l’empreinte et contrôle donc la position des lignes de soudure, celle des poches d’air, l’orientation des chaînes polymères (qui influe sur le retrait anisotrope) et l’aspect de surface. Les seuils proches des caractéristiques structurelles réduisent les lignes de soudure qui les traversent. Les seuils placés dans les sections épaisses permettent à la matière de s’écouler de l’épais vers le mince, évitant une solidification prématurée. Les seuils sur les surfaces non esthétiques (brides cachées, faces inférieures) évitent des vestiges visibles sur les surfaces d’aspect. Un mauvais emplacement entraîne : des lignes de soudure dans les zones fortement sollicitées (réduisant la résistance de 10–30%), des poches d’air nécessitant une ventilation manuelle, un retrait différentiel causant le gauchissement et des stries de jet libre lorsque le seuil est sous-dimensionné ou mal aligné. La simulation d’écoulement valide l’emplacement du seuil avant la fabrication de l’outillage.
