Que sont les broches d’éjection et pourquoi sont-elles essentielles en moulage par injection ?
Les broches d’éjection sont des tiges en acier trempé qui poussent la pièce hors du côté noyau du moule après le refroidissement et la solidification du plastique. Elles comptent parmi les composants les plus courants, mais aussi les plus négligés, des outillages de moulage par injection1. D’après notre expérience chez ZetarMold, les problèmes liés à l’éjection représentent environ 15 à 20 % des interventions de maintenance des moules.
La phase d’éjection paraît simple : il suffit de pousser la pièce hors du moule. Pourtant, les difficultés techniques sont importantes : la pièce est encore chaude et légèrement souple, elle peut serrer fortement le noyau sous l’effet du retrait, et les surfaces esthétiques ne doivent présenter aucune marque de broche. Une mauvaise éjection entraîne des pièces bloquées, des défauts de surface, des broches cassées et des arrêts de production.
Quels sont les principaux types de broches d’éjection et quand utiliser chacun d’eux ?
Les différentes géométries et exigences d’aspect appellent des types d’éjecteurs différents. Voici une comparaison complète.
| Type d’éjecteur | Descriptif | Meilleur pour | Diamètre type | Coût |
|---|---|---|---|---|
| Broche droite (ronde) | Broche cylindrique standard en acier trempé | Usage général, surfaces planes | 1.0–12.0 mm | Faible ($2–10) |
| Broche étagée | Broche à deux diamètres — tête plus grande, pointe plus petite | Empreintes profondes et parois minces nécessitant une pointe plus petite | Tête de 4 à 12 mm, pointe de 1 à 4 mm | Moyen (5 à 20 $) |
| Éjecteur tubulaire | Tube cylindrique creux qui éjecte autour d’une broche de noyau | Bossages, éléments cylindriques, trous traversants | DE 3–20 mm | Moyen-élevé ($15–50) |
| Éjecteur à lame | Broche plate à section rectangulaire | Nervures fines, parois étroites, fentes | 1–3 mm d’épaisseur | Élevé ($20–60) |
| Coulisseau incliné/broche inclinée | Broche se déplaçant en biais pendant l’éjection | Contre-dépouilles, éléments internes | Sur mesure | Élevé ($50–200+) |
Dans notre atelier d’outillage, environ 70% des moules utilisent des éjecteurs droits standard, 15% des éjecteurs tubulaires, 10% des éjecteurs-lames et 5% nécessitent des éjecteurs inclinés pour les contre-dépouilles. Le choix dépend de la géométrie de la pièce, non du coût : employer le mauvais type pour économiser crée des problèmes de qualité bien plus coûteux.
« Davantage d’éjecteurs garantit toujours une meilleure éjection ; il faut en maximiser le nombre. »False
Un nombre excessif de broches d’éjection peut affaiblir la structure du moule, multiplier les points de bavure possibles et laisser des marques inutiles sur la surface de la pièce. L’objectif est d’utiliser le nombre minimal de broches permettant de répartir uniformément la force d’éjection sans dépasser la limite d’élasticité en compression du matériau à l’emplacement de chaque broche. Pour la plupart des pièces, 4 à 12 broches suffisent généralement.
« L’emplacement des broches d’éjection doit privilégier les zones où la pièce est le plus fortement retenue, comme les parties les plus profondes ou celles qui serrent le plus le noyau, plutôt qu’une répartition uniforme. »True
Les pièces serrent le noyau le plus fortement là où le retrait enroule le plastique autour des noyaux profonds, des nervures et des bossages. Placer les éjecteurs à ces points de forte rétention garantit un démoulage propre. Une répartition uniforme peut manquer les zones critiques de forte adhérence et provoquer le collage ou l’inclinaison de la pièce pendant l’éjection.
Comment calculer la force d’éjection appropriée ?
Éjecteurs de Moulage par Injection : Types, Règles de Conception et Dépannage
Formule : F = μ × P × A
Où ?
- F = force d’éjection (N)
- μ = coefficient de frottement entre le plastique et l’acier (0.2–0.5 selon le matériau et l’état de surface)
- P = pression de contact induite par le retrait (5–30 MPa selon le matériau, l’épaisseur de paroi et le temps de refroidissement)
- A = aire totale de contact entre la pièce et le noyau (mm²)
Exemple : pièce en ABS en forme de boîte présentant une surface de contact avec le noyau de 100 cm² :
- μ = 0.3 (ABS sur acier poli)
- P = 10 MPa (valeur typique pour une paroi de 2 mm et un refroidissement adéquat)
- A = 10,000 mm²
- F = 0.3 × 10 × 10,000 = 30,000 N = 30 kN
- Avec 8 broches de 4 mm de diamètre : 30 000 ÷ 8 = 3 750 N par broche
- Contrainte de la broche : 3,750 ÷ (π × 2²) = 298 MPa — dans la limite d’élasticité de 1,500 MPa de l’acier à outils H13
Quels sont les principes essentiels de positionnement des broches d’éjection ?
Le positionnement des broches est aussi important que leur type. Un mauvais positionnement provoque une éjection irrégulière, l’inclinaison de la pièce et des défauts esthétiques.
Nos règles de conception chez ZetarMold :

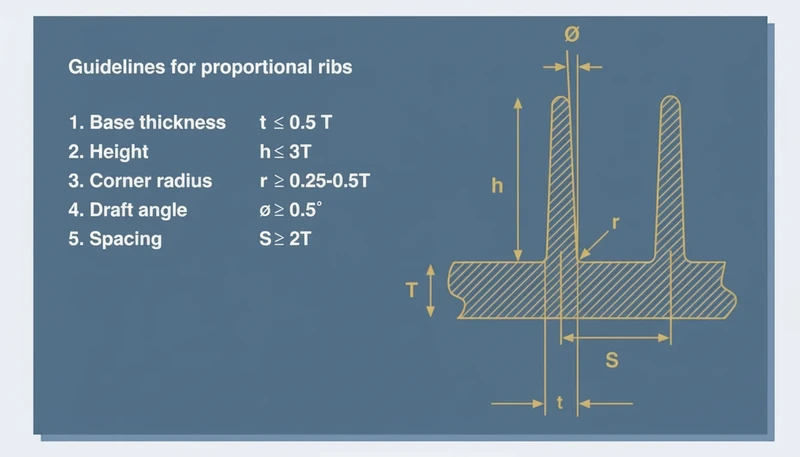

- Renforcer les zones à forte rétention — Placer des broches près des noyaux profonds, des nervures hautes et des détails ajustés où la pièce adhère le plus.
- Équilibrer la répartition des forces — La résultante des forces exercées par toutes les broches doit passer par le centre de gravité de la pièce afin d’éviter son basculement.
- Éviter les surfaces esthétiques — Les marques de broches étant inévitables, placer celles-ci sur des faces cachées : faces internes, surfaces d’assemblage ou zones couvertes par des étiquettes.
- Diamètre minimal des broches — Utiliser la plus grande broche compatible avec la géométrie. Prévoir au moins 2 mm pour la durabilité ; un diamètre de 4 à 6 mm est préférable. Les broches plus fines se plient et cassent plus facilement.
- Distance entre la broche et le bord — Maintenir le bord de la broche à au moins 1,5 fois l’épaisseur de paroi du bord de la pièce afin d’éviter le poinçonnement.
- Course d’éjection — La course doit dépasser d’au moins 5 mm la profondeur de dépouille maximale afin d’assurer un dégagement complet.
Quels sont les défauts courants des broches d’éjection et comment les corriger ?
Malgré une conception conforme aux bonnes pratiques, des défauts liés aux éjecteurs peuvent survenir. Connaître leurs symptômes et leurs corrections permet de gagner du temps de production.
| Défaut | Empêche les marques d'affaissement sur la surface opposée | Solution proposée |
|---|---|---|
| Marques de broches visibles (cercles brillants) | Face de broche non affleurante avec la surface de l’empreinte ; face de broche surpolie | Ajuster la longueur de la broche ; assortir la finition de sa face à la texture environnante |
| Poinçonnement par broche (empreintes/trous) | Force d’éjection excessive ; temps de refroidissement insuffisant | Ajouter des broches pour répartir l’effort ; prolonger le refroidissement ; ajouter un angle de dépouille2 |
| Pièce coincée sur le noyau | Dépouille insuffisante ; trop peu de broches ; vide élevé | Ajouter de la dépouille ; ajouter des broches ; ajouter des soupapes à clapet pneumatiques pour rompre le vide |
| Bavures aux emplacements des broches | Broche usée ou sous-dimensionnée ; alésage de broche usé et surdimensionné | Remplacer la broche ; aléser au diamètre supérieur et utiliser la broche correspondante |
| Rupture de broche | Broche trop mince pour la charge ; force latérale due à l’adhérence de la pièce | Augmenter le diamètre des broches ; ajouter une éjection guidée (broches de rappel) |
| Déformation de la pièce pendant l’éjection | Force d'éjection déséquilibrée ; rigidité insuffisante de la pièce | Rééquilibrer l’emplacement des broches ; prolonger le temps de refroidissement ; utiliser une plaque dévêtisseuse |
« Les marques de broches d’éjection ne peuvent pas être éliminées — elles constituent une limite inévitable du moulage par injection. »False
Poinçons d'éjection pour moulage par injection : Types, Conception et Dépannage
« L’ajout d’une légère texture sablée (MT-11010/MT-11020) sur la face de la broche d’éjection rend les marques de broche moins visibles qu’une face polie. »True
Une face de broche polie crée un cercle brillant qui contraste avec la surface texturée de la pièce. Assortir la texture de cette face à celle de la surface environnante de l’empreinte, généralement équivalente à MT-11010 à MT-11020, camoufle la marque de la broche. Chez ZetarMold, cette pratique est standard pour toutes les pièces texturées.
Comment entretenir les broches d’éjection pour prolonger la durée de vie du moule ?
Les broches d’éjection sont des pièces d’usure qui nécessitent une inspection et un remplacement réguliers. Une maintenance appropriée évite les arrêts imprévus et la dérive de la qualité.
Programme de maintenance que nous suivons :
- Toutes les 5 000 injections: inspecter visuellement les faces des broches pour détecter toute usure, accumulation de matière ou détérioration.
- Toutes les 25 000 injections: retirer les broches, nettoyer les alésages, rechercher les traces de grippage et lubrifier de nouveau avec une graisse haute température pour moules.
- Toutes les 100 000 injections: mesurer le diamètre des broches et des alésages ; remplacer toute broche présentant plus de 0,02 mm d’usure ou tout alésage dont le diamètre dépasse la cote de plus de 0,03 mm.
- Dépôts de matière: nettoyer avec une brosse en laiton et un nettoyant pour moules3 sous forme de solvant. Ne jamais utiliser d’outils en acier sur la surface des broches.
Prêt à optimiser le système d’éjection de votre moule ? Contactez ZetarMold pour bénéficier d’une expertise en conception et ingénierie de moules.
FAQ
De quel matériau les broches d’éjection sont-elles fabriquées ?
Les broches d’éjection standard sont fabriquées en acier à outils H13 trempé à cœur (HRC 48–52) ou en équivalent SKD61. Pour les matériaux abrasifs comme le nylon chargé de verre, des broches nitrurées ou revêtues de TiN multiplient la durée de vie par 3 à 5. Pour les matériaux corrosifs comme le PVC, des broches en acier inoxydable (420 ou 440C) empêchent la rouille et les piqûres.
Combien de broches d’éjection un moule classique nécessite-t-il ?
Une petite pièce, de la taille d’une carte de crédit, nécessite généralement 4 à 8 broches. Une pièce moyenne, de la taille d’une coque de téléphone, en exige 8 à 16. Les grandes pièces, de la taille d’un capot d’ordinateur portable, peuvent nécessiter 20 à plus de 40 broches ou une combinaison de broches et de plaques dévêtisseuses. Le nombre dépend de la force d’éjection requise, de la rigidité de la pièce et des exigences esthétiques.
Peut-on placer des broches d’éjection sur des surfaces texturées ?
Oui, mais la face de la broche doit être texturée comme la surface d’empreinte environnante. Une broche polie sur une surface texturée crée un cercle brillant très visible. Chez ZetarMold, après l’application de la texture du moule, nous texturons les faces des broches par électroérosion ou microbillage pour les harmoniser avec l’empreinte.
Quelle est la différence entre les broches d’éjection et les douilles d’éjection ?
Les broches d’éjection sont des tiges rondes pleines qui poussent sur une zone plate de la pièce. Les douilles d’éjection sont des tubes creux qui éjectent autour d’une broche de noyau et répartissent la force sur la circonférence d’un bossage ou d’un élément cylindrique. Elles coûtent plus cher, mais sont indispensables pour les bossages dont la surface d’éjection est inaccessible à une broche pleine.
Comment éviter les marques d’éjecteur sur les surfaces esthétiques de classe A ?
Les options comprennent : (1) déplacer les broches vers le côté non esthétique (côté B) ; (2) utiliser une plaque dévêtisseuse qui pousse tout le périmètre de la pièce ; (3) recourir à l’éjection par air (air comprimé à travers une soupape champignon) ; ou (4) éjecter depuis des éléments structurels internes comme les nervures et les bossages qui ne sont pas visibles sur le produit final.
Qu’est-ce qui provoque la rupture des broches d’éjection ?
Les principales causes sont : (1) un diamètre de broche trop faible pour la force requise ; (2) le collage de la pièce d’un côté, créant une charge de flexion latérale ; (3) un défaut d’alignement entre la broche et l’alésage après la maintenance du moule ; et (4) une accumulation de matière sur la broche créant un frottement excessif. L’utilisation de broches d’au moins 2 mm de diamètre et un alignement correct du moule évitent la plupart des ruptures.
Résumé
Les broches d’éjection sont peut-être les composants les plus sous-estimés de la conception des moules d’injection, alors qu’elles influencent directement la qualité des pièces, le temps de cycle et la longévité du moule. Il est essentiel de choisir le type de broche adapté à chaque détail, de calculer une force d’éjection suffisante, de positionner les broches pour éviter les défauts esthétiques et de les entretenir régulièrement. Chez ZetarMold, nous concevons chaque système d’éjection avec la même rigueur que l’empreinte et le refroidissement, car une bonne pièce qui ne peut pas être éjectée proprement reste une pièce non conforme. Consultez notre Guide complet du moulage par injection pour une vue d’ensemble détaillée. Consultez notre Guide complet du moulage par injection pour une vue d’ensemble détaillée.
-

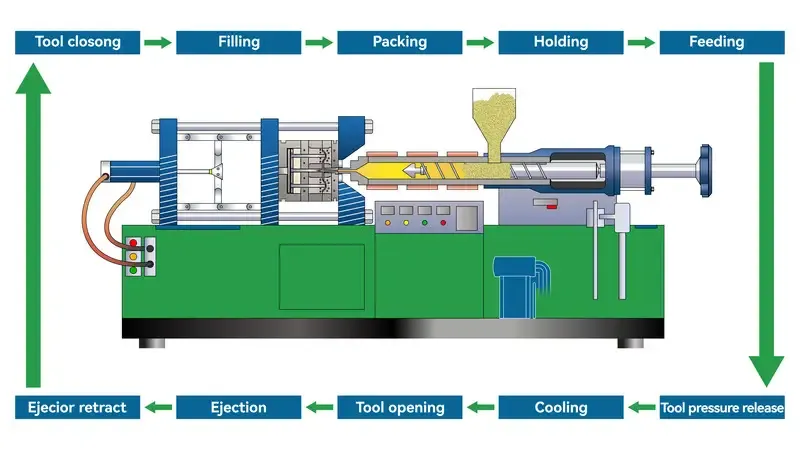

Le moulage par injection est un procédé de fabrication dans lequel un thermoplastique fondu est injecté sous haute pression dans une empreinte fermée, refroidi jusqu’à prendre la forme voulue, puis éjecté comme pièce finie par le système d’éjection. ↩
-
Un angle de dépouille est une légère inclinaison, généralement de 0,5 à 3°, appliquée aux parois verticales d’une pièce moulée afin qu’elle se dégage proprement du noyau pendant l’éjection, sans frottement ni effort excessif. ↩
-
Les défauts de moulage par injection sont des caractéristiques indésirables des pièces, telles que les bavures, retassures, remplissages incomplets et brûlures, causées par la conception du moule, le choix de la matière ou les paramètres du procédé. ↩
