Quels sont les avantages du moulage par injection assisté par gaz ?

Qu’est-ce que le moulage par injection assistée par gaz ?

Le moulage par injection assisté par gaz¹ se définit par la fonction, les contraintes et les compromis présentés dans cette section. Le moulage par injection assisté par gaz (GAIM) est un procédé avancé qui associe les principes du moulage par injection classique à l’injection de gaz sous pression afin de créer des sections creuses dans les pièces plastiques. De l’azote est injecté dans certaines zones du plastique fondu pendant le cycle, créant des cavités internes tout en préservant l’intégrité structurelle et la qualité de surface.

Le procédé GAIM a été développé pour la première fois dans les années 1970 et a depuis évolué en une méthode de fabrication sophistiquée utilisée dans les applications automobiles, électroniques grand public et industrielles. Contrairement au moulage par injection plein traditionnel, le GAIM permet aux fabricants de produire des géométries complexes avec une consommation réduite de matériau, des temps de cycle plus courts et une qualité de pièce améliorée.

Le moulage par injection assisté par gaz est régi par la norme ISO 20421-1:2019², qui établit les principes généraux relatifs aux paramètres du procédé, aux équipements et au contrôle qualité. Cette normalisation garantit des résultats constants entre sites et facilite la collaboration entre concepteurs et équipes de production.

Le principal avantage du GAIM est de créer des canaux et nervures creux qui seraient impossibles ou trop coûteux avec les méthodes classiques. En positionnant stratégiquement les points d’injection de gaz dans la conception du moule, les ingénieurs maîtrisent les zones évidées et optimisent l’utilisation de matière ainsi que les performances de la pièce.

Comment fonctionne le moulage par injection assistée par gaz ?

Le moulage par injection assistée par gaz est une séquence de processus contrôlée qui fonctionne à travers les étapes et les réglages expliqués dans cette section. Le processus de moulage par injection assistée par gaz suit une séquence précise d’opérations qui nécessite une coordination minutieuse entre les systèmes d’injection de plastique, de synchronisation du gaz et de contrôle de pression. Comprendre ce flux de travail est essentiel pour les ingénieurs et les responsables d’approvisionnement qui évaluent le GAIM pour leurs applications.

Phase 1 : Injection partielle du plastique

Le procédé commence par l’injection de plastique fondu dans l’empreinte, généralement jusqu’à 70-95% du volume prévu. Cette stratégie de remplissage partiel, appelée “injection incomplète”, fournit assez de matière pour former l’enveloppe extérieure de la pièce tout en laissant de l’espace à la pénétration du gaz. Les paramètres d’injection doivent être contrôlés avec précision, avec des températures de fusion de 200°C à 280°C selon le type de polymère.

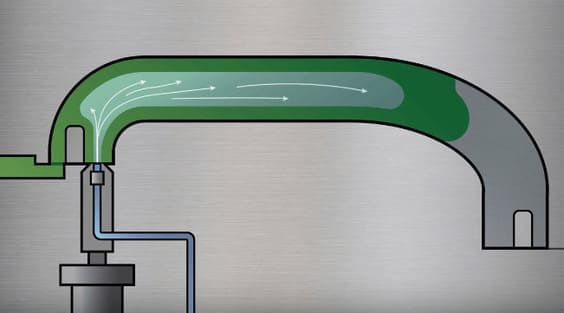

Phase 2 : Injection de gaz

Immédiatement après l’injection du plastique, de l’azote pressurisé (généralement 50-200 bar) est introduit par des broches ou buses d’injection de gaz positionnées stratégiquement. Le gaz suit le chemin de moindre résistance, généralement à travers les sections à parois épaisses, créant des canaux creux tout en poussant du matériau plastique supplémentaire pour remplir les zones restantes de la cavité. Le timing de l’injection de gaz est critique, intervenant généralement dans les 0,5 à 2,0 secondes après la fin de l’injection plastique.

Phase 3 : Maintien de la pression du gaz

Pendant la phase de refroidissement, la pression de gaz est maintenue pour éviter les retassures et assurer une bonne formation de la pièce. La pression de maintien varie généralement de 30 à 80% de la pression d’injection initiale, diminuant progressivement à mesure que le plastique se solidifie. Cette phase peut durer de 10 à 60 secondes selon l’épaisseur de la pièce et les propriétés du matériau.

Phase 4 : Évacuation du gaz et éjection de la pièce

Une fois que le plastique a suffisamment refroidi et solidifié, le gaz est évacué des canaux creux par les mêmes points d’injection ou par des systèmes de ventilation dédiés. Le moule s’ouvre ensuite et la pièce finie est éjectée à l’aide des mécanismes d’éjection standard.

Quels sont les principaux avantages du moulage par injection assistée par gaz ?

Les principaux avantages du moulage par injection assistée par gaz sont les principales catégories ou options expliquées dans cette section. Le moulage par injection assistée par gaz offre des avantages significatifs sur plusieurs indicateurs de performance, ce qui en fait une option attrayante pour les fabricants cherchant à optimiser l’efficacité de production et la qualité des pièces. Ces avantages impactent directement les coûts de fabrication et les caractéristiques de performance du produit fini.

Réduction de matière et économies de coûts

Le GAIM réduit généralement la consommation de matériau de 20 à 40 % par rapport aux pièces moulées par injection pleines de résistance équivalente. Cette réduction provient du noyau creux créé par l’injection de gaz, qui maintient l’intégrité structurelle tout en éliminant l’utilisation inutile de matériau. Pour les séries de production à grand volume, les économies de matériau se traduisent directement par une réduction des coûts des matières premières et une amélioration des marges bénéficiaires.

Amélioration de la qualité de surface

La phase de maintien de la pression de gaz élimine les défauts de surface courants tels que les retassures, les lignes de soudure et les marques d’écoulement qui se produisent fréquemment dans les pièces moulées conventionnelles à parois épaisses. La pression de gaz agit comme un mécanisme de tassement interne, garantissant une finition de surface uniforme sur des géométries complexes. Cette amélioration élimine souvent les opérations de finition secondaires, réduisant ainsi le temps de production global et les coûts.

Amélioration des performances structurelles

Les sections creuses obtenues par GAIM présentent souvent un meilleur rapport résistance/poids que leurs équivalents pleins. Le noyau creux augmente le module de section tout en réduisant le poids, améliorant la résistance à la flexion et diminuant les contraintes dans le matériau. Cet avantage est particulièrement utile dans l’automobile et l’aéronautique, où l’allègement est critique.

Réduction du gauchissement et stabilité dimensionnelle

La pression du gaz aide à maintenir des vitesses de refroidissement uniformes dans toute la section transversale de la pièce, réduisant considérablement le gauchissement et améliorant la stabilité dimensionnelle. La distribution des contraintes internes est plus uniforme dans les pièces GAIM, conduisant à une meilleure rétention dimensionnelle à long terme dans des conditions environnementales variables.

Quelles sont les applications courantes du moulage par injection assistée par gaz ?

Les applications courantes du moulage par injection assisté par gaz constituent les principales catégories présentées ici. Ce procédé est largement utilisé lorsque la complexité des pièces, l’allègement et l’efficacité matière³ sont des exigences de conception critiques. Les connaître aide les ingénieurs à repérer les cas où le GAIM offre la meilleure solution.

Applications dans l’industrie automobile

L’automobile constitue le principal marché de la technologie GAIM, utilisée pour des composants structurels et esthétiques. Les applications courantes comprennent les poignées de porte, les éléments de tableau de bord, les supports de pare-chocs et les garnitures intérieures. Les constructeurs apprécient particulièrement la capacité du GAIM à créer des géométries creuses complexes qui allègent le véhicule tout en respectant les exigences de sécurité en cas de collision.

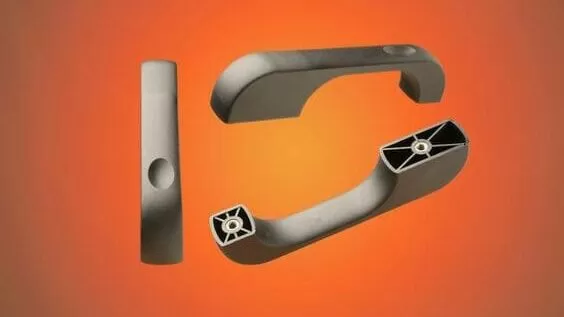

Les poignées de porte fabriquées avec le GAIM présentent généralement des canaux creux internes qui abritent les liaisons mécaniques tout en offrant des surfaces extérieures ergonomiques. Cette approche de conception élimine le besoin d’assemblages multi-pièces, réduisant à la fois la complexité de fabrication et les points de défaillance potentiels. Des réductions de poids de 25 à 35 % sont couramment obtenues par rapport aux alternatives moulées pleines.

Électronique grand public et appareils ménagers

Les fabricants d’électronique utilisent le GAIM pour les composants de boîtiers, les cadres structurels et les éléments de dissipation thermique. Le processus permet la création de sections à parois minces avec des nervures de renfort intégrées, essentielles pour les boîtiers d’appareils portables qui doivent résister aux chocs tout en minimisant le poids.

Les cadres de télévision et de moniteur représentent des applications GAIM de premier choix, où la structure interne creuse fournit des canaux de gestion des câbles tout en conservant une esthétique externe élégante. La qualité de surface améliorée élimine dans de nombreux cas les opérations de peinture secondaires, réduisant le temps de production et l’impact environnemental.

Composants de meubles et de construction

Les fabricants de meubles emploient le GAIM pour les dossiers de chaise, les supports de table et les éléments de construction modulaires. Le procédé permet la création de surfaces ergonomiques complexes avec renfort structurel intégré, éliminant les méthodes d’assemblage traditionnelles qui nécessitent plusieurs composants et fixations.

Les applications dans la construction comprennent des panneaux structurels, des éléments décoratifs et des composants fonctionnels tels que mains courantes et barrières de sécurité. La capacité du GAIM à créer des sections creuses avec une maîtrise précise de l’épaisseur de paroi le rend idéal pour les applications exigeant des rapports résistance/poids précis tout en respectant les codes du bâtiment.

Composants de dispositifs médicaux

Les applications de dispositifs médicaux utilisent le GAIM pour les boîtiers d’équipement, les poignées ergonomiques et les composants structurels où la réduction de poids et la qualité de surface sont critiques. Le procédé permet la création de géométries internes complexes pour la gestion des câbles et l’intégration des composants tout en maintenant les surfaces externes lisses et nettoyables requises dans les environnements de soins de santé.

Quels sont les différents types de moulage par injection assistée par gaz ?

Les différents types de moulage par injection assistée par gaz sont les principales catégories ou options expliquées dans cette section. Le moulage par injection assistée par gaz englobe plusieurs variations de procédés distinctes, chacune optimisée pour des géométries de pièces spécifiques et des exigences de fabrication. Comprendre ces variations permet aux ingénieurs de sélectionner la méthode la plus appropriée pour leurs applications spécifiques.

Injection de gaz interne (IGI)

L’injection de gaz interne représente la variante GAIM la plus courante, où le gaz est introduit directement dans le plastique fondu via des broches d’injection positionnées dans la cavité du moule. Les points d’injection de gaz sont généralement situés à l’extrémité des chemins d’écoulement dans les sections à parois épaisses, permettant au gaz de pénétrer et de créer des canaux creux le long de la direction d’écoulement du plastique.

Les systèmes IGI fonctionnent généralement à des pressions de gaz comprises entre 50 et 150 bars, avec un contrôle du moment d’injection à ±0,1 seconde près pour des résultats optimaux. Le gaz suit les sections à parois épaisses et les nervures, créant des canaux creux qui maintiennent la résistance de la pièce tout en réduisant l’utilisation de matière. Cette méthode est particulièrement efficace pour les pièces comportant de longues sections épaisses telles que les poignées automobiles, les nervures structurelles et les composants tubulaires.

Les paramètres de contrôle de procédé pour l’IGI incluent le temps de retard de l’injection de gaz (généralement 0,5 à 2,0 secondes après l’injection du plastique), la pression de gaz maximale, le profil de pression de maintien et le moment de l’évacuation. Un contrôle précis de ces paramètres est essentiel pour obtenir une formation cohérente des canaux creux et prévenir la percée du gaz dans les sections à parois minces.

Injection de gaz externe (EGI)

L’injection de gaz externe introduit du gaz sous pression à la buse de la machine de moulage par injection, créant un mélange gaz-plastique avant d’entrer dans la cavité du moule. Cette méthode est particulièrement adaptée aux pièces comportant plusieurs sections épaisses où le gaz doit atteindre diverses zones du composant.

Les systèmes EGI nécessitent des unités d’injection spécialisées capables de contrôler les ratios de mélange gaz-plastique et de maintenir une pression constante tout au long du cycle d’injection. Les concentrations de gaz varient généralement de 0,1 à 0,5 % en volume, l’azote étant le gaz préféré en raison de ses propriétés inertes et de son comportement constant sous pression.

Le principal avantage de l’EGI réside dans sa capacité à créer simultanément plusieurs sections creuses sans nécessiter de multiples points d’injection de gaz dans le moule. Cela réduit la complexité du moule et les coûts de fabrication tout en permettant une distribution de gaz plus uniforme dans les géométries de pièces complexes.

Méthode de débordement/sous-injection

La méthode de débordement ou de sous-injection consiste à sous-remplir délibérément la cavité du moule lors de l’injection du plastique, puis à utiliser la pression du gaz pour pousser la matière supplémentaire dans les zones non remplies tout en créant des sections creuses dans les régions à parois épaisses. Cette approche offre un excellent contrôle sur la distribution de la matière et la formation de canaux creux.

Les systèmes de déversement utilisent généralement des zones de débordement ou des cavités de déversement dédiées pour accueillir l’excès de matériau déplacé par l’injection de gaz. Le matériau de débordement peut souvent être recyclé directement dans le procédé, minimisant ainsi le gaspillage de matière. Les pressions de gaz pour les applications de déversement varient de 30 à 100 bars, généralement inférieures à celles des systèmes IGI en raison de la résistance réduite des cavités partiellement remplies.

Cette méthode excelle dans les applications nécessitant un contrôle précis de l’épaisseur des parois et des géométries internes complexes. Les composants structurels automobiles et les grands boîtiers d’appareils ménagers utilisent fréquemment le GAIM à déversement pour obtenir une distribution optimale de la matière tout en maintenant la précision dimensionnelle.

Comment le moulage par injection assistée par gaz se compare-t-il au moulage par injection conventionnel ?

Le moulage par injection assisté par gaz est plus compétitif que le procédé classique lorsque les compromis de coût, de délai et de qualité correspondent aux besoins du programme. Il ajoute, après le remplissage, une phase contrôlée de pression d’azote qui évide les zones épaisses, réduit les retassures et allège la pièce lorsque sa géométrie s’y prête. La séquence classique décrite dans les étapes du moulage par injection reste applicable, mais le GAIM ajoute le calage de l’injection du gaz, le maintien en pression, l’évacuation et une validation plus stricte. Il faut comparer coût d’outillage, complexité du procédé, résistance, état de surface et volume annuel.

Complexité du procédé et exigences en matière d’équipement

Le moulage par injection conventionnel utilise un équipement relativement simple composé d’une unité d’injection, d’un système de serrage et d’un moule de base. Les systèmes GAIM nécessitent un équipement d’injection de gaz supplémentaire, des systèmes de contrôle de pression et des composants de moule spécialisés, y compris des broches d’injection de gaz et des systèmes d’évacuation. Cette complexité accrue se traduit par un investissement initial en équipement plus élevé, mais permet des capacités impossibles avec les méthodes conventionnelles.

Le temps de mise en place et d’optimisation pour le GAIM nécessite généralement 2 à 3 fois plus de temps que le moulage conventionnel en raison de la nécessité d’optimiser le moment de l’injection de gaz, les profils de pression et les séquences d’évacuation. Cependant, une fois optimisé, les procédés GAIM démontrent souvent une cohérence supérieure et une variation réduite par rapport au moulage conventionnel de parois épaisses.

Flexibilité de conception et complexité de la pièce

Le GAIM permet la création de géométries internes complexes, de sections creuses et de fonctionnalités intégrées qui nécessiteraient plusieurs composants en moulage conventionnel. Cette capacité élimine souvent les opérations d’assemblage et réduit le nombre total de pièces dans les produits complexes. Le moulage conventionnel excelle dans la production à grand volume de géométries simples où les coûts d’outillage et l’optimisation du temps de cycle sont les principales préoccupations.

Les exigences d’épaisseur diffèrent fortement. Le moulage conventionnel est optimal avec une épaisseur uniforme, généralement 1-4mm, tandis que le GAIM accepte des épaisseurs variables et crée des sections creuses au-delà de 6mm. Les concepteurs peuvent ainsi placer la matière selon les besoins structurels plutôt que les contraintes de moulage.

Caractéristiques de qualité et de performance

Les avantages du GAIM sur la qualité de surface sont particulièrement marqués pour les pièces épaisses, où le moulage conventionnel produit généralement retassures, lignes de soudure et concentrations de contraintes internes. La phase de maintien par pression gazeuse du GAIM agit comme un compactage interne, garantissant un état de surface uniforme et une stabilité dimensionnelle.

Les propriétés mécaniques des pièces GAIM dépassent souvent celles des pièces pleines équivalentes grâce à une meilleure répartition des contraintes et à la réduction des tensions internes. Le noyau creux augmente le module de section tout en réduisant le poids, améliorant ainsi le rapport résistance/poids essentiel aux applications structurelles.

Considérations économiques

Les économies de matière du GAIM compensent généralement les coûts de transformation supérieurs lorsque les pièces dépassent certains seuils de taille et de complexité. Le seuil de rentabilité se situe en général au-delà de 50-100 grammes, selon le coût matière et les volumes. La grande série (>100,000 pièces par an) favorise habituellement le GAIM grâce aux économies cumulées de matière et à la réduction des opérations secondaires.

Les coûts d’outillage GAIM dépassent généralement ceux du moulage conventionnel de 15-30% en raison de l’intégration du système d’injection de gaz et de composants spécialisés. Toutefois, la suppression des opérations d’assemblage secondaires et l’amélioration du rendement au premier passage procurent souvent un avantage économique global pour les pièces complexes.

Quelles directives de conception les ingénieurs doivent-ils suivre pour le GAIM ?

Les pièces GAIM doivent être conçues autour d’un écoulement de gaz prévisible : transitions maîtrisées d’épais à mince, canaux de gaz planifiés, rayons doux, évents stables et comportement d’écoulement de la résine doivent être examinés avant l’usinage du moule. La configuration de la presse compte aussi : la revue DFM doit considérer ensemble la presse à injecter à vis, l’indice MFI, le rapport d’épaisseurs, l’emplacement de l’injecteur de gaz et le temps de cycle visé.

Considérations et rapports relatifs à l’épaisseur de paroi

Les rapports d’épaisseur de paroi optimaux constituent le paramètre de conception le plus critique des applications GAIM. Le rapport paroi épaisse/paroi mince doit généralement être de 2:1 à 4:1 pour assurer une bonne pénétration du gaz sans percement des zones minces. Les zones destinées au passage du gaz doivent conserver une épaisseur minimale de 4-6mm, tandis que les parois minces adjacentes ne doivent pas dépasser 2-3mm.

Des transitions d’épaisseur progressives empêchent le gaz d’emprunter des trajets indésirables et assurent une formation prévisible des canaux creux. Les zones de transition doivent s’étendre sur une distance d’au moins 3-5 fois la différence d’épaisseur, avec un taux maximal de variation d’épaisseur ne dépassant pas 25% par unité de longueur. Des changements brusques peuvent provoquer une percée du gaz ou une pénétration incomplète, compromettant la qualité et l’intégrité structurelle de la pièce.

Le choix du matériau influence fortement les rapports d’épaisseur optimaux. Les matériaux semi-cristallins tels que les polyamides et le polyoxyméthylène exigent généralement des sections de pénétration du gaz plus épaisses (6-8mm) que les matériaux amorphes comme l’ABS ou le polycarbonate (4-6mm), en raison de leurs caractéristiques différentes d’écoulement et de refroidissement.

Conception des canaux de gaz et optimisation du parcours d’écoulement

Le positionnement du point d’injection du gaz exige une analyse minutieuse de la géométrie de la pièce et des schémas d’écoulement prévus. Les points d’injection doivent se situer aux extrémités du trajet d’écoulement dans les sections les plus épaisses, généralement à 50-150mm des zones à parois minces selon la viscosité de la matière et la complexité de la pièce.

Plusieurs points d’injection peuvent être nécessaires pour les pièces grandes ou complexes, mais ils doivent être positionnés de façon à éviter les interférences entre les flux de gaz. L’espacement minimal entre les points d’injection doit dépasser 100mm, et les trajets d’écoulement doivent empêcher la convergence des flux gazeux dans les sections à paroi mince. Un logiciel d’analyse d’écoulement spécialement conçu pour les applications GAIM peut optimiser l’emplacement des points d’injection et prévoir les schémas de pénétration du gaz.

L’évacuation du gaz est tout aussi importante et exige soit un reflux par les points d’injection, soit des canaux d’évacuation dédiés. Le parcours d’évacuation doit assurer l’élimination complète du gaz tout en empêchant la matière plastique de pénétrer dans les circuits d’alimentation en gaz. Des clapets anti-retour et des séquences de purge permettent de maintenir la propreté du système et d’éviter toute contamination.

Conception des nervures et optimisation structurelle

Les nervures destinées à la pénétration du gaz doivent conserver une épaisseur constante sur toute leur longueur et se raccorder progressivement à la géométrie environnante. Leur épaisseur doit généralement représenter 80-120% de celle de la paroi adjacente pour assurer une pénétration suffisante du gaz sans compromettre les performances structurelles. Le rapport hauteur/épaisseur ne doit pas dépasser 3:1 afin d’éviter le flambage ou la déformation pendant le refroidissement.

L’intégration de nervures aux canaux de gaz exige une attention particulière à la géométrie des intersections et aux transitions d’écoulement. Des raccordements à rayon progressif, d’au moins 0.5mm, aux intersections des nervures évitent de perturber l’écoulement du gaz et réduisent les concentrations de contraintes. Plusieurs nervures doivent être suffisamment espacées pour permettre une pénétration indépendante du gaz sans interférence entre les canaux adjacents.

Les angles de dépouille des nervures GAIM vont généralement de 0.5-1.5 degrés, comme en moulage conventionnel. Toutefois, les nervures creuses peuvent nécessiter des angles légèrement supérieurs (1.0-2.0 degrés) pour absorber les variations dimensionnelles possibles dues à la pression du gaz pendant le refroidissement.

Critères de sélection des matériaux

Le choix des matières pour les applications GAIM doit tenir compte de la solubilité du gaz, des caractéristiques d’écoulement à l’état fondu et du comportement au refroidissement, en plus des propriétés mécaniques habituelles. Les matières à faible solubilité gazeuse, comme les polyoléfines et les styréniques, assurent généralement des canaux de gaz mieux définis et une évacuation du gaz plus facile que les matières à solubilité plus élevée, telles que les polyamides.

Pour le GAIM, les exigences d’indice de fluidité (MFI) favorisent généralement des matériaux à fluidité moyenne ou élevée (MFI 10-50 g/10min pour la plupart des applications), afin de remplir correctement le moule avant l’injection de gaz tout en conservant une viscosité suffisante pour former le canal gazeux. Une fluidité excessive peut entraîner une percée prématurée du gaz ; une fluidité faible peut empêcher le remplissage complet.

Le comportement de cristallisation influe sur la pénétration du gaz et les propriétés finales de la pièce. Les matériaux semi-cristallins exigent une régulation précise de la température pour maîtriser la vitesse de cristallisation et éviter une solidification prématurée qui bloquerait les canaux de gaz. Les matériaux amorphes offrent généralement une pénétration plus prévisible, mais peuvent nécessiter une pression de gaz supérieure en raison de leur viscosité plus élevée aux températures de transformation.

Comment ZetarMold peut-il soutenir votre projet de moulage par injection assistée par gaz ?

ZetarMold accompagne les projets de moulage par injection assisté au gaz en transformant les premiers plans de pièces en un plan concret de DFM, d’essais du moule et de validation de la production. Dans notre usine de Shanghai, nos ingénieurs examinent l’épaisseur des parois, le tracé des canaux de gaz, le comportement de la résine, le tonnage de la presse et le temps de production par injection avant de déterminer si le GAIM est réellement justifié en matière de coût, de qualité et de délai.

Capacités de fabrication avancées

Notre site de Shanghai exploite plus de 45 presses à injecter offrant une force de fermeture de 90T à 1850T, ce qui permet de traiter des projets GAIM sur une vaste plage de dimensions. Chaque machine possède un système précis d’injection de gaz capable de maintenir la pression à ±2 bar et le calage temporel à ±0.1 seconde, essentiels à la régularité du GAIM.

Les capacités matières de ZetarMold couvrent plus de 400 plastiques techniques et résines courantes, y compris des grades spécialisés optimisés pour le GAIM provenant de fournisseurs majeurs. Notre expertise en sélection des matières permet d’identifier les polymères optimaux selon les caractéristiques de solubilité du gaz, les exigences de transformation et les spécifications de performance en usage final. Nous tenons à jour des bases de données complètes sur les propriétés des matières propres aux applications GAIM, ce qui permet de prévoir et d’optimiser précisément les paramètres du procédé.

Notre système de management de la qualité est certifié ISO 9001:2015 et comprend des procédures spécialisées de validation et de maîtrise du procédé GAIM. Des systèmes de maîtrise statistique des procédés surveillent les paramètres critiques, notamment les profils de pression du gaz, les séquences de synchronisation de l’injection et la précision dimensionnelle pendant les séries de production. Cette approche systématique garantit une qualité constante des pièces et permet de détecter rapidement les variations du procédé.

Excellence en ingénierie et assistance technique

L’équipe de 8 ingénieurs seniors de ZetarMold possède une vaste expérience du GAIM dans les applications automobiles, électroniques et industrielles. Nos services d’ingénierie comprennent une analyse complète de la conception pour la fabrication (DFM), une simulation de l’écoulement dans le moule au moyen d’un logiciel GAIM spécialisé et une assistance à l’optimisation du procédé pendant tout le développement du projet.

Les services de conseil en conception aident à optimiser la géométrie des pièces pour le procédé GAIM, notamment par l’analyse des épaisseurs de paroi, le placement des points d’injection de gaz et des recommandations d’optimisation structurelle. Nos ingénieurs utilisent des outils de simulation avancés pour prévoir les profils de pénétration du gaz, repérer les difficultés potentielles et optimiser l’outillage avant le début de la fabrication.

Les capacités de développement de prototypes permettent de valider rapidement les conceptions GAIM à l’aide de procédés et de matériaux représentatifs de la production. Notre approche du prototypage comprend l’optimisation itérative des paramètres d’injection de gaz, la validation du choix des matériaux et les essais des propriétés mécaniques, afin de garantir le respect des exigences de conception avant d’engager l’outillage de production.

Communication mondiale et gestion de projet

Avec plus de 30 anglophones dans son équipe, ZetarMold assure une communication claire pendant le développement et la production. Notre gestion de projet comprend des points d’avancement réguliers, une documentation technique en anglais et des échanges directs entre ingénieurs pour résoudre efficacement les difficultés techniques.

Les dossiers qualité comprennent rapports d’inspection, certificats matière et paramètres de procédé conformes aux normes internationales. Notre traçabilité conserve l’historique complet de chaque lot pour les enquêtes qualité et l’amélioration continue.

Les capacités de gestion de la chaîne d’approvisionnement comprennent la coordination des expéditions mondiales, les documents douaniers et des protocoles d’assurance qualité conçus pour les partenariats internationaux de fabrication. Nous travaillons étroitement avec les équipes achats pour établir des solutions logistiques optimales et maintenir des calendriers de livraison réguliers.

Partenariat et assistance à long terme

L’approche de ZetarMold en matière de partenariat client va au-delà de la livraison initiale : assistance technique continue, optimisation des procédés et montée en capacité à mesure que les besoins de production évoluent. Notre équipe expérimentée maîtrise les défis propres à la fabrication GAIM et fournit un soutien proactif pour maintenir une qualité et une efficacité constantes.

Les programmes d’amélioration continue optimisent progressivement les procédés GAIM en identifiant les possibilités de réduire le cycle, d’économiser la matière et d’améliorer la qualité. Des revues régulières du procédé et des évaluations de capabilité garantissent que les méthodes de production restent alignées sur l’évolution des exigences techniques et des bonnes pratiques du secteur.

Pour les entreprises recherchant un sourcing de fournisseurs de moulage par injection fiable pour un projet assisté par gaz, ZetarMold peut analyser la géométrie, déterminer si le GAIM est techniquement justifié et préparer une démarche DFM couvrant les canaux de gaz, la matière, les risques d’outillage, la validation des essais et le contrôle qualité en production.

Questions fréquemment posées

Quelles sont les pièces les mieux adaptées au moulage par injection assistée par gaz ?

Le moulage par injection assisté par gaz convient particulièrement aux pièces plastiques à parois épaisses, longues poignées, nervures structurelles, grands boîtiers, éléments de chaises, cadres d’appareils et pièces où la réduction du poids ou des retassures est importante. Le procédé fonctionne mieux si la conception prévoit un canal de gaz et un volume de plastique suffisant pour que l’azote creuse l’intérieur. Il est moins utile pour les pièces très minces, simples et de faible volume, lorsque le moulage conventionnel assure déjà une qualité stable sans retassures visibles ni consommation excessive de résine. Le filtrage géométrique est donc le premier critère de décision.

Le moulage par injection assistée par gaz réduit-il toujours les coûts ?

Non. Le moulage par injection assistée par gaz peut réduire la consommation de résine, améliorer l’état de surface et alléger la pièce, mais il complexifie aussi l’outillage et ajoute des broches ou buses de gaz, des équipements de commande du gaz, du temps de mise au point du procédé et davantage de validation. Le gain économique doit être calculé selon la géométrie de la pièce, le volume annuel, le prix de la résine, le coût de l’outillage, la baisse attendue des rebuts, le temps de cycle et la valeur de la suppression d’un assemblage secondaire. Une étude DFM et un plan d’essais d’injection sont nécessaires avant de considérer le GAIM comme une méthode garantissant des économies. Les acheteurs doivent demander un modèle de coût écrit.

Quel est le principal risque de qualité dans le moulage par injection assistée par gaz ?

Le principal risque qualité est une pénétration incontrôlée du gaz. Si le trajet du gaz est mal conçu ou si le séquencement de la pression est incorrect, l’azote peut traverser le front de matière, créer des zones fragiles, laisser des canaux creux irréguliers ou produire des défauts d’aspect sur la surface visible. Les transitions d’épaisseur de paroi, le rayon du canal de gaz, la viscosité de la résine, l’éventage, la vitesse d’injection et la pression de maintien influencent tous le résultat. C’est pourquoi les projets GAIM doivent inclure une DFM, une simulation d’écoulement si nécessaire, la validation des essais du moule et des fenêtres de procédé documentées. Ces enregistrements réduisent le risque lors des productions répétées.

Quel gaz est normalement utilisé dans la production GAIM ?

L’azote est normalement utilisé en moulage par injection assisté par gaz, car il est inerte, stable, largement disponible et prévisible avec de nombreux thermoplastiques courants. Son comportement pendant la pénétration du gaz et le maintien de pression est bien maîtrisé, ce qui rend le réglage du procédé plus reproductible. D’autres gaz ne doivent être envisagés qu’après des essais propres au matériau, car ils peuvent modifier le moussage, l’état de surface, la solubilité du gaz ou la stabilité du procédé. Pour la plupart des projets de fabrication à l’exportation, l’azote reste le choix pratique par défaut. Il simplifie aussi la qualification des fournisseurs et la documentation de production pour les commandes répétées.

Comment les acheteurs doivent-ils évaluer un fournisseur GAIM ?

Les acheteurs doivent évaluer un fournisseur GAIM en demandant un support DFM, une expérience antérieure en moulage à paroi épaisse, la plage de tonnage des machines, la connaissance de l’outillage assisté par gaz, des recommandations de résine, une validation par essai de tirage, et une documentation qualité. Le fournisseur doit expliquer où le gaz entrera, comment le canal creux se formera, et comment les marques de retassure ou les perforations seront contrôlées. Pour les projets à l’étranger, les acheteurs doivent également vérifier la communication en anglais, la rigueur de la gestion de projet, la capacité de maintenance des moules, et si le fournisseur peut fournir des rapports d’inspection et des enregistrements de procédé. Ces vérifications évitent les erreurs d’approvisionnement.
