- 5° – 8°
- Los ángulos de desmoldeo de 1°–3° por lado son esenciales para una expulsión limpia de la pieza y una larga vida útil del molde.
- La altura del nervio no debe superar 3× el espesor de la pared adyacente y su base debe medir el 50–60% del espesor de pared.
- El tipo y la ubicación de la compuerta afectan directamente al equilibrio del llenado, la ubicación de las líneas de soldadura y la calidad estética.
- El análisis temprano del flujo del molde detecta el 80% de los posibles defectos antes de cortar el acero.
- Diseñar para la fabricación (DFM) desde el principio ahorra entre un 20 y un 40% en revisiones del utillaje.

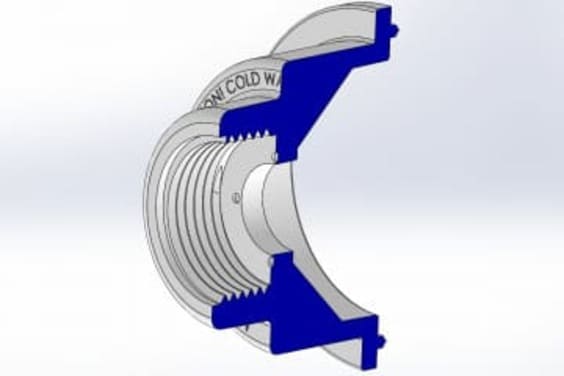

¿Por qué es tan importante el espesor de pared en el diseño para moldeo por inyección?
El espesor de pared es el factor más influyente en el diseño de productos para moldeo por inyección porque determina a la vez el comportamiento del llenado, el tiempo de enfriamiento, la contracción y la integridad estructural. En nuestra fábrica hemos visto fracasar más proyectos por un espesor de pared irregular que por cualquier otro error de diseño.
El espesor de pared ideal depende de la resina elegida. Siempre indicamos a nuestros clientes que elijan un espesor que permita el llenado completo sin un tiempo de ciclo excesivo. Estos son los intervalos recomendados que utilizamos a diario:
| Tipo de material | Espesor de pared recomendado (mm) | Relación máxima entre longitud de flujo y espesor |
|---|---|---|
| ABS | 1.5 – 3.5 | 150:1 |
| Polipropileno (PP) | 1.0 – 3.0 | 250:1 |
| Policarbonato (PC) | 1.5 – 4.0 | 100:1 |
| Nailon (PA6) | 1.0 – 3.5 | 150:1 |
| Polietileno (PE) | 1.0 – 3.0 | 200:1 |
| POM (acetal) | 1.5 – 3.5 | 120:1 |
Cuando el espesor de pared varía más de un 15–20%, observamos una contracción diferencial que causa alabeo. Hemos comprobado que las transiciones graduales (relación de conicidad 3:1) entre secciones gruesas y delgadas reducen la concentración de tensiones hasta un 50%. Si necesita secciones más gruesas para aportar resistencia, utilice nervaduras: añaden rigidez sin aumentar la masa.
Falso: Las paredes más gruesas siempre producen piezas más resistentes.
Verdadero: Un espesor de pared uniforme con nervaduras estratégicas proporciona mayor resistencia, ciclos más cortos y menos defectos que limitarse a engrosar las paredes.
¿Cómo afectan los ángulos de desmoldeo a la expulsión y la calidad superficial de la pieza?
Los ángulos de desmoldeo son la ligera inclinación aplicada a las superficies verticales para que la pieza se libere limpiamente del molde. Sin un ángulo suficiente, las piezas se adhieren al núcleo, lo que provoca arañazos, deformaciones o incluso la rotura de los pasadores expulsores.
Según nuestra experiencia, el ángulo de desmoldeo mínimo que recomendamos es de 1° por lado para superficies sin textura. Para superficies texturizadas, añada 1° adicional por cada 0.025 mm de profundidad de textura. Esta es nuestra guía de referencia rápida:
| Estado de la superficie | Ángulo mínimo de desmoldeo | Ángulo de desmoldeo preferido |
|---|---|---|
| Sin texturizar (pulido) | 0.5° | 1° – 2° |
| Textura ligera (SPI B-3) | 1.5° | 2° – 3° |
| Textura media (SPI C-3) | 3° | 3° – 5° |
| Textura gruesa (SPI D-3) | 5° | 5° – 8° |
| Nervaduras profundas (profundidad > 25 mm) | 1° | 1.5° – 2° |

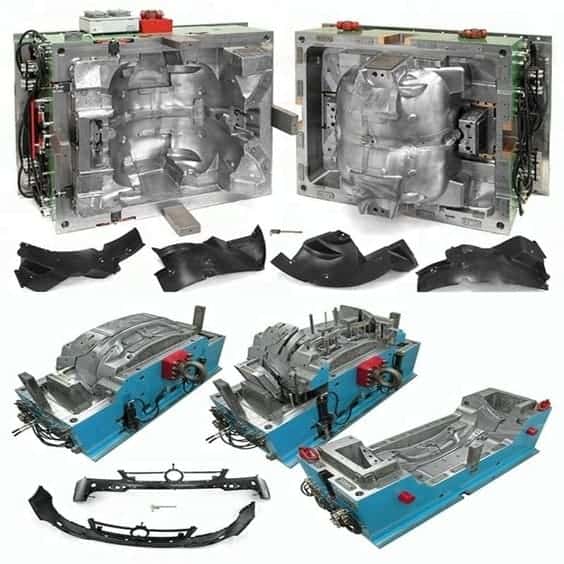

Hemos comprobado que, en ocasiones, los clientes se resisten a añadir ángulo de desmoldeo porque desean paredes perfectamente verticales. Pero incluso 0.5° supone una diferencia drástica en la fuerza de expulsión. En un proyecto de carcasa para automoción, aumentar el ángulo de desmoldeo de 0.5° a 1.5° redujo la chatarra relacionada con la expulsión del 8% a menos del 1%.

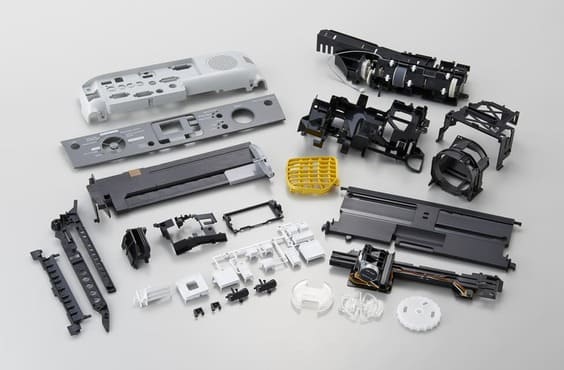

¿Cuáles son las mejores prácticas para diseñar nervaduras y resaltes?
Las nervaduras y los resaltes son la columna vertebral estructural de las piezas moldeadas por inyección. Las nervaduras aportan rigidez sin aumentar el espesor de pared, mientras que los resaltes proporcionan puntos de montaje para tornillos, insertos y encajes a presión. La regla clave que seguimos en nuestra fábrica es que el espesor de la base de la nervadura debe ser del 50–60% de la pared adyacente para evitar marcas de hundimiento en la superficie estética.
Para las nervaduras, recomendamos:
- Altura ≤ 3× el espesor de pared (los nervios más altos necesitan más ángulo de desmoldeo o varios nervios más cortos)
- Espesor de la base = 50–60 % del espesor de la pared
- Ángulo de desmoldeo ≥ 0.5° por lado (se prefiere 1°)
- Separación entre nervaduras ≥ 2× el espesor de pared
- Radio del redondeo en la base = 0.25–0.5× el espesor de pared
Para los resaltes, el diámetro exterior debe ser aproximadamente el doble del diámetro interior, y el espesor de pared del resalte debe coincidir con el espesor nominal o ser ligeramente inferior. Siempre conectamos los resaltes a paredes cercanas mediante cartabones en vez de dejarlos independientes, lo que reduce la tensión y mejora el llenado.
¿Cómo deben elegirse y ubicarse las compuertas para lograr un llenado óptimo?
La selección y la colocación de la compuerta determinan cómo fluye la resina hacia la cavidad, dónde se forman las líneas de soldadura y cuánto daño estético es aceptable. En nuestra fábrica consideramos el diseño de la compuerta una de las tres decisiones principales que definen la calidad de la pieza.
| Tipo de puerta | Lo mejor para | Vestigio | ¿Recorte automático? |
|---|---|---|---|
| Punto de inyección lateral | Piezas planas de tamaño medio | Visible en el borde | No. |
| Compuerta submarina (túnel) | Producción automatizada, piezas pequeñas | Mínimo | Sí |
| Compuerta de punto (3 placas) | Piezas estéticas, molde multicavidad | Pequeña marca de pasador | Sí |
| Compuerta de válvula de canal caliente | Piezas grandes, gran volumen | Casi invisible | Sí |
| Compuerta de abanico | Piezas anchas y planas | Visible en el borde | No. |
| Compuerta tipo anacardo | Compuerta oculta en piezas estéticas | Por debajo de la línea de partición | Sí |
Siempre situamos la entrada en la sección más gruesa y dejamos que el material fundido fluya de las zonas gruesas a las finas. Esto garantiza una compactación adecuada y minimiza los hundimientos. En moldes multicavidad, los sistemas de canales equilibrados son imprescindibles: utilizamos análisis de flujo del molde para verificar el equilibrio del llenado antes de mecanizar el acero.
Falso: La ubicación de la entrada no importa siempre que la cavidad se llene por completo.
Verdadero: La ubicación de la compuerta controla la posición de las líneas de soldadura, la eficacia de la compactación y el aspecto estético; debe diseñarse, no adivinarse.
¿Cómo puede evitar defectos comunes como rechupes y alabeo?
Los defectos más comunes del moldeo por inyección —rechupes, alabeo, líneas de soldadura y llenado incompleto— casi siempre se remontan a decisiones de diseño del producto y no a los ajustes del proceso. Según nuestra experiencia, el 70–80% de los defectos que solucionamos en las plantas de producción podrían haberse evitado en la fase de diseño.
| Defecto | Causa raíz | Prevención mediante diseño |
|---|---|---|
| Rechupes | Secciones gruesas, compactación insuficiente | Mantenga la pared uniforme; base de nervadura ≤ 60% de la pared |
| Alabeo | Contracción desigual, enfriamiento diferencial | Pared uniforme; canales de enfriamiento simétricos |
| Líneas de soldadura | Encuentro de frentes de flujo | Reubicar la entrada; aumentar la pared en la zona de soldadura |
| Llenados incompletos | Los canales calientes eliminan el desperdicio de material y reducen el tiempo de ciclo, pero añaden $5.000–$20.000 al costo del molde. Recomendamos canales calientes para volúmenes de producción superiores a 100.000 piezas/año, moldes multicavidad (8+ cavidades) o cuando el costo del material es elevado. Para bajos volúmenes o prototipos, los canales fríos con un diseño eficiente son más rentables. | Aumentar el espesor de pared o añadir guías de flujo |
| Rebaba | Presión excesiva, ajuste deficiente de la línea de partición | Reduzca el área proyectada; optimice la fuerza de cierre |
| Marcas de quemado | Aire atrapado | Añadir respiraderos al final del llenado; evitar cavidades ciegas |
Hemos comprobado que realizar pronto un análisis de flujo del molde permite detectar la mayoría de estos problemas. Es una inversión relativamente pequeña (normalmente entre $500 y $2,000 por pieza) que ahorra decenas de miles en modificaciones del molde.
¿Qué papel desempeña la selección de materiales en el diseño de productos?
La selección del material y el diseño del producto son inseparables: la resina elegida determina los intervalos de espesor de pared, la compensación de la contracción, los requisitos del ángulo de desmoldeo y las tolerancias alcanzables. Siempre recomendamos a los clientes seleccionar el material antes de finalizar la geometría, no después.
| Tipo de material | Tasa de contracción (%) | Consideración clave de diseño |
|---|---|---|
| ABS | 0.4 – 0.7 | Adecuado para superficies texturizadas; resistencia moderada |
| PP | 1.0 – 2.5 | La alta contracción exige tolerancias amplias; admite bisagras vivas |
| PC | 0.5 – 0.7 | Requiere temperaturas de masa fundida y molde más altas; sensible a las entallas |
| PA6 (nailon) | 0.8–1.5 (sin carga) | Higroscópico: la absorción de humedad posterior al moldeo cambia las dimensiones |
| POM | 1.8 – 2.5 | Contracción muy alta; resulta difícil lograr tolerancias estrechas sin carga de vidrio |
| ISO 10993: | 0.5 – 0.7 | Propiedades equilibradas; adecuado para carcasas y envolventes |
Cuando un cliente necesita tolerancias estrechas (±0.05 mm), le recomendamos resinas de baja contracción, como ABS o PC. Para piezas que requieren resistencia química o flexibilidad, pueden ser necesarios PP o TPE, pero el diseño debe admitir una mayor contracción y geometrías más flexibles.

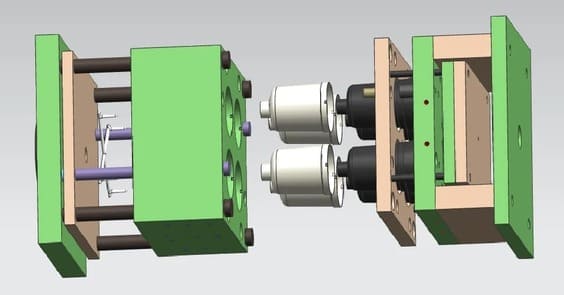

¿Cómo ahorra tiempo y dinero el diseño para la fabricación (DFM)?
El DFM es el enfoque sistemático para evaluar la geometría de una pieza frente a las restricciones de fabricación antes de comprometerse con el utillaje. En nuestra fábrica, todos los proyectos pasan por una revisión formal de DFM, y comprobamos sistemáticamente que este paso reduce las revisiones del molde entre un 30 y un 50% y acorta los plazos de entrega entre 1 y 3 semanas.
Una revisión DFM adecuada abarca:
- Ubicación de la línea de partición y su efecto en la estética
- Adecuación del ángulo de desmoldeo en todas las superficies
- Uniformidad del espesor de pared
- Tipo, tamaño y ubicación de la compuerta
- Ubicación de pasadores expulsores (evitando superficies estéticas)
- Viabilidad de los contrasalidas (acciones laterales, elevadores o rediseño)
- Viabilidad de las tolerancias para la resina elegida
- Trazado de los canales de refrigeración
Hemos trabajado en proyectos donde omitir el DFM ocasionó entre $15,000 y $30,000 en modificaciones del molde después de las primeras muestras. En cambio, una revisión DFM de dos días no supone ningún coste adicional para nuestros clientes — está incluida en nuestro servicio de utillaje — y evita precisamente estas costosas sorpresas.
Preguntas más frecuentes (FAQ)
¿Cuál es el espesor de pared mínimo para las piezas moldeadas por inyección?
Para la mayoría de las resinas de ingeniería, el mínimo práctico es de 0.8–1.0 mm para piezas pequeñas y de 1.5 mm para las grandes. Reducir aún más el espesor requiere técnicas especializadas de moldeo de pared delgada con mayores velocidades y presiones de inyección. El mínimo también depende de la longitud de flujo: las trayectorias de flujo más largas requieren paredes más gruesas.
¿Puedo tener distintos espesores de pared en la misma pieza?
Sí, pero las transiciones deben ser graduales. Recomendamos una relación de conicidad de 3:1 (3 mm en horizontal por cada cambio de 1 mm en vertical). Los cambios bruscos de espesor provocan un enfriamiento diferencial, que causa rechupes en el lado grueso y una posible deformación en toda la pieza.
¿Cómo sé si mi pieza necesita una corredera lateral o un expulsor inclinado?
Si la pieza tiene agujeros, ranuras o ganchos perpendiculares a la apertura que no pueden formarse solo con núcleo y cavidad, necesitará acción lateral para elementos externos o elevador para internos. Añaden $2,000–$8,000 por acción, por lo que solemos sugerir rediseñar contrasalidas como cierres a presión o agujeros pasantes cuando es posible.
¿Qué tolerancias puede alcanzar el moldeo por inyección?
Las tolerancias comerciales estándar son de ±0,1–0,2 mm para la mayoría de las dimensiones. Se pueden alcanzar tolerancias finas de ±0,05 mm con resinas de baja contracción (ABS, PC) y moldes de precisión. Las dimensiones críticas de acoplamiento deben indicarse en el plano, y diseñaremos el molde con tolerancias más estrictas en el acero de esas zonas.
¿Debo utilizar canales calientes o canales fríos?
Los canales calientes eliminan el desperdicio de los canales y reducen el tiempo de ciclo, pero añaden $5,000–$20,000 al coste del molde. Recomendamos canales calientes para volúmenes de producción superiores a 100,000 piezas/año, moldes multicavidad (8+ cavidades) o cuando el coste del material es elevado. Para volúmenes bajos o prototipos, los canales fríos con un diseño eficiente resultan más rentables.
Cómo Diseñar Productos de Moldeo por Inyección | Guía de Expertos
Lo antes posible, idealmente durante la fase conceptual. Según nuestra experiencia, los proyectos más exitosos incorporan las aportaciones del fabricante del molde cuando el diseño aún está completado al 60–70%. En esta fase, los cambios son fáciles y gratuitos. Una vez iniciado el utillaje, cada cambio de diseño multiplica el coste y el retraso.
Resumen
Diseñar para el moldeo por inyección consiste fundamentalmente en comprender cómo se comporta el plástico fundido dentro de una cavidad de acero. Cada decisión de diseño —espesor de pared, ángulos de desmoldeo, nervaduras, ubicación de la compuerta y selección del material— tiene un efecto directo y medible en la calidad de la pieza, el tiempo de ciclo y el coste del utillaje.
En nuestra fábrica de ZetarMold hemos perfeccionado estos principios en miles de proyectos y más de 20 años fabricando moldes. El consejo más valioso que ofrecemos es invertir pronto en DFM. Unas pocas horas de revisión técnica antes de construir el molde ahorran semanas de ensayo y error después. Tanto si diseña su primera pieza moldeada por inyección como si optimiza una existente, estos fundamentos no cambian.
¿Está listo para validar el diseño de su producto para el moldeo por inyección? Contacte con ZetarMold para obtener una revisión DFM y un presupuesto gratuitos.
Notas al pie
- Ángulo de desmoldeo — La ligera inclinación (normalmente de 1° a 3°) aplicada a las paredes verticales de una pieza moldeada para facilitar su expulsión del molde. Sin una inclinación suficiente, las piezas pueden atascarse, deformarse o sufrir daños superficiales durante el desmoldeo. Más información →
- Marca de hundimiento — Depresión localizada en la superficie que se produce cuando el material interior se contrae y tira de la capa exterior hacia dentro, normalmente en secciones gruesas, intersecciones de nervaduras o ubicaciones de resaltes. Más información →
- Análisis de flujo del molde — Simulación informática que predice cómo llena el plástico fundido la cavidad, dónde se forman las líneas de soldadura y cómo se contrae y deforma la pieza. Se utiliza para optimizar la ubicación de la compuerta, el equilibrio de los canales y la disposición de la refrigeración antes de construir el molde. Más información →
- DFM (Diseño para la fabricación) — Revisión sistemática de ingeniería que evalúa la geometría de la pieza frente a las restricciones del moldeo por inyección para identificar posibles problemas antes de iniciar el utillaje. Más información →
- TPE (Elastómero termoplástico) — Familia de materiales similares al caucho que pueden procesarse mediante moldeo por inyección. Los TPE combinan la flexibilidad del caucho con la reciclabilidad y la facilidad de procesamiento de los termoplásticos. Más información →
