- sulla superficie cosmetica.
- Angoli di sformo di 1°–3° per lato sono essenziali per un'espulsione pulita del pezzo e una lunga durata dello stampo.
- L'altezza della nervatura non deve superare 3× lo spessore della parete adiacente e la base della nervatura deve essere pari al 50–60% dello spessore della parete.
- Il tipo e il posizionamento del punto di iniezione influiscono direttamente sull'equilibrio del riempimento, sulla posizione delle linee di giunzione e sulla qualità estetica.
- Un'analisi precoce del flusso nello stampo rileva l'80% dei potenziali difetti prima della lavorazione dell'acciaio.
- La progettazione iniziale per la producibilità (DFM) consente di risparmiare il 20–40% sulle revisioni dell'attrezzatura.
Perché lo spessore delle pareti è il fattore più importante nella progettazione per lo stampaggio a iniezione?
Lo spessore delle pareti è il fattore più influente nella progettazione di prodotti per lo stampaggio a iniezione, perché determina contemporaneamente il comportamento di riempimento, il tempo di raffreddamento, il ritiro e l’integrità strutturale. Nella nostra fabbrica abbiamo visto fallire più progetti per uno spessore non uniforme che per qualsiasi altro errore di progettazione.
Lo spessore di parete ideale dipende dalla resina scelta. Ai nostri clienti diciamo sempre di scegliere uno spessore che consenta il riempimento completo senza tempi di ciclo eccessivi. Ecco gli intervalli consigliati che usiamo quotidianamente:
| Materiale | Spessore della parete consigliato (mm) | Rapporto massimo tra lunghezza di flusso e spessore |
|---|---|---|
| ABS | 1.5 – 3.5 | 150:1 |
| Polipropilene (PP) | 1.0 – 3.0 | 250:1 |
| Policarbonato (PC) | 1.5 – 4.0 | 100:1 |
| Poliammide nylon (PA6) | 1.0 – 3.5 | 150:1 |
| Polietilene (PE) | 1.0 – 3.0 | 200:1 |
| POM (acetale) | 1.5 – 3.5 | 120:1 |
Quando lo spessore della parete varia di oltre il 15–20%, si verifica un ritiro differenziale che provoca deformazioni. Abbiamo riscontrato che transizioni graduali, con rapporto di rastremazione 3:1, tra sezioni spesse e sottili riducono la concentrazione delle tensioni fino al 50%. Se sono assolutamente necessarie sezioni più spesse per garantire resistenza, utilizzare invece nervature: aumentano la rigidità senza aggiungere massa.
Falso: pareti più spesse rendono sempre i pezzi più resistenti.
Vero: uno spessore uniforme delle pareti, abbinato a nervature strategiche, offre maggiore resistenza, cicli più brevi e meno difetti rispetto al semplice aumento dello spessore.
In che modo gli angoli di sformo influiscono sull’espulsione e sulla qualità superficiale del componente?
Gli angoli di sformo sono le lievi inclinazioni applicate alle superfici verticali affinché il pezzo si distacchi agevolmente dallo stampo. Senza uno sformo adeguato, i pezzi aderiscono al maschio, provocando graffi, deformazioni o persino la rottura degli espulsori.
Nella nostra esperienza, lo sformo minimo consigliato è di 1° per lato per le superfici non testurizzate. Per le superfici testurizzate, aggiungere 1° per ogni 0.025 mm di profondità della texture. Ecco la nostra guida di consultazione rapida:
| Condizione della superficie | Angolo di sformo minimo | Angolo di sformo preferito |
|---|---|---|
| Non testurizzato (lucidato) | 0.5° | 1° – 2° |
| Texture leggera (SPI B-3) | 1.5° | 2° – 3° |
| Texture media (SPI C-3) | 3° | 3° – 5° |
| Texture marcata (SPI D-3) | 5° | 5° – 8° |
| Deep ribs (depth > 25 mm) | 1° | 1.5° – 2° |
Abbiamo riscontrato che talvolta i clienti si oppongono all’aggiunta dello sformo perché desiderano pareti perfettamente verticali. Tuttavia, anche 0.5° produce una differenza drastica nella forza di espulsione. In un progetto di alloggiamento automobilistico, l’aumento dello sformo da 0.5° a 1.5° ha ridotto gli scarti dovuti all’espulsione dall’8% a meno dell’1%.
Quali sono le migliori pratiche per progettare nervature e bossoli?
Nervature e bossoli costituiscono l’ossatura strutturale dei pezzi stampati a iniezione. Le nervature aumentano la rigidità senza accrescere lo spessore delle pareti, mentre i bossoli forniscono punti di fissaggio per viti, inserti e incastri a scatto. La regola fondamentale che seguiamo in fabbrica è questa: lo spessore alla base della nervatura deve essere pari al 50–60% della parete adiacente per evitare segni di risucchio sulla superficie estetica.
0.5 – 0.7
- Altezza ≤ 3× lo spessore della parete (le nervature più alte richiedono un maggiore angolo di sformo o più nervature più corte)
- Spessore della base = 50–60% dello spessore della parete
- Angolo di sformo ≥ 0,5° per lato (preferibile 1°)
- Distanza tra le nervature ≥ 2× lo spessore della parete
- Raggio di raccordo alla base = 0.25–0.5× lo spessore della parete
Per i bossoli, il diametro esterno deve essere circa 2× il diametro interno e lo spessore della parete del bossolo deve essere uguale o leggermente inferiore alla parete nominale. Colleghiamo sempre i bossoli alle pareti vicine mediante fazzoletti di rinforzo anziché lasciarli autoportanti, riducendo così le tensioni e migliorando il riempimento.
Come scegliere e posizionare i punti di iniezione per un riempimento ottimale?
La scelta e il posizionamento del punto di iniezione determinano il modo in cui la resina fluisce nella cavità, dove si formano le linee di saldatura e quale livello di danno estetico è accettabile. Nel nostro stabilimento, consideriamo la progettazione del punto di iniezione una delle tre decisioni principali che definiscono la qualità del pezzo.
| Tipo di cancello | Il migliore per | Vestigia | Rifilatura automatica? |
|---|---|---|---|
| Punto d'iniezione laterale | Componenti piani di medie dimensioni | Visibile sul bordo | No |
| Punto di iniezione sottomarino (a tunnel) | Produzione automatizzata, pezzi piccoli | Minimo | Sì |
| Punto di iniezione puntiforme (3 piastre) | Pezzi estetici, stampo multicavità | Piccolo segno del perno | Sì |
| Punto di iniezione a valvola con canale caldo | Pezzi di grandi dimensioni, grandi volumi | Quasi invisibile | Sì |
| Punto di iniezione a ventaglio | Pezzi larghi e piatti | Visibile sul bordo | No |
| Punto di iniezione a tunnel curvo (cashew) | Punto di iniezione nascosto sui pezzi estetici | Sotto il piano di divisione | Sì |
Posizioniamo sempre il punto di iniezione nella sezione più spessa e lasciamo che il fuso scorra dalla zona spessa a quella sottile. Ciò assicura un corretto mantenimento della pressione e riduce al minimo i risucchi. Negli stampi multicavità, sistemi di canali bilanciati sono imprescindibili: utilizziamo l’analisi del flusso nello stampo per verificare l’equilibrio del riempimento prima di lavorare l’acciaio.
Falso: la posizione del punto di iniezione non conta, purché la cavità si riempia completamente.
Vero: la posizione del punto di iniezione determina la posizione delle linee di giunzione, l’efficienza del mantenimento della pressione e l’aspetto estetico; deve essere progettata, non indovinata.
Come evitare difetti comuni quali risucchi e deformazioni?
I difetti più comuni dello stampaggio a iniezione, quali risucchi, deformazioni, linee di saldatura e riempimenti incompleti, sono quasi sempre riconducibili alle decisioni di progettazione del prodotto anziché alle impostazioni del processo. Nella nostra esperienza, il 70–80% dei difetti risolti in produzione avrebbe potuto essere prevenuto in fase progettuale.
| Difetto | Causa principale | Prevenzione in fase di progettazione |
|---|---|---|
| Il gas intrappolato crea una contropressione che impedisce il riempimento. Controllare le prese d'aria (tipicamente profondità 0,0005" – 0,0015"). | Sezioni spesse, compattazione insufficiente | Mantenere uniforme la parete; base della nervatura ≤ 60% dello spessore della parete |
| Curvatura | Ritiro non uniforme, raffreddamento differenziale | Parete uniforme; canali di raffreddamento simmetrici |
| Linee di saldatura | Incontro dei fronti di flusso | Riposizionare il punto di iniezione; aumentare lo spessore della parete nell'area della linea di saldatura |
| Riempimenti incompleti | Lunghezza di flusso insufficiente | Aumentare lo spessore della parete o aggiungere guide di flusso |
| Bava | Pressione eccessiva, accoppiamento inadeguato della linea di divisione | Ridurre l'area proiettata; ottimizzare la forza di chiusura |
| Bruciature | Aria intrappolata | Aggiungere sfiati a fine riempimento; evitare sacche cieche |
Abbiamo constatato che eseguire tempestivamente l’analisi del flusso nello stampo permette di individuare la maggior parte di questi problemi. È un investimento relativamente contenuto (in genere 500–2.000 $ per pezzo) che fa risparmiare decine di migliaia di dollari in rilavorazioni dello stampo.

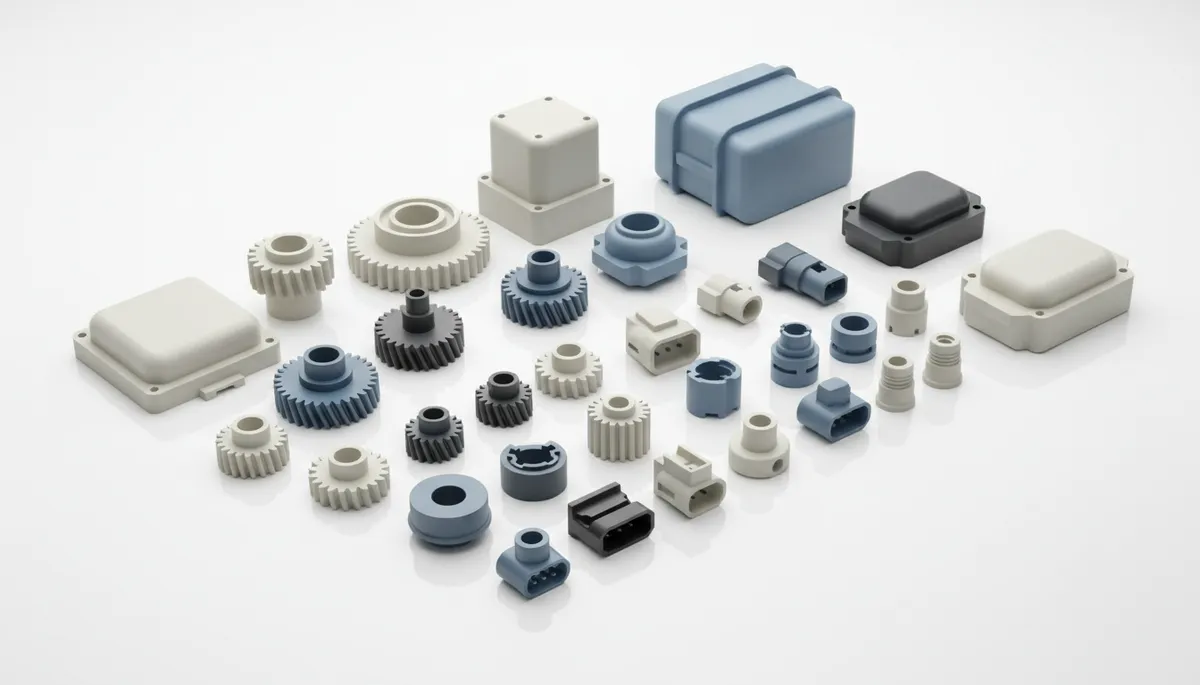

Quale ruolo svolge la scelta del materiale nella progettazione del prodotto?
La scelta del materiale e la progettazione del prodotto sono inseparabili: la resina determina gli intervalli dello spessore delle pareti, la compensazione del ritiro, i requisiti di sformo e le tolleranze ottenibili. Raccomandiamo sempre ai clienti di scegliere il materiale prima di definire la geometria, non dopo.
| Materiale | Tasso di ritiro (%) | Considerazione progettuale principale |
|---|---|---|
| ABS | 0.4 – 0.7 | Adatto alle superfici goffrate; resistenza moderata |
| PP | 1.0 – 2.5 | L'elevato ritiro richiede tolleranze ampie; sono possibili cerniere integrali |
| PC | 0.5 – 0.7 | Come Progettare Prodotti per lo Stampaggio a Iniezione | Guida Esperta |
| PA6 (nylon) | 0,8–1,5 (non caricato) | Igroscopico: l'assorbimento di umidità dopo lo stampaggio modifica le dimensioni |
| POM | 1.8 – 2.5 | Ritiro molto elevato; tolleranze strette difficili da ottenere senza rinforzo in fibra di vetro |
| Miscela PC/ABS | 0.5 – 0.7 | Proprietà equilibrate; adatto per custodie e involucri |
Quando un cliente richiede tolleranze strette (±0,05 mm), lo indirizziamo verso resine a basso ritiro come ABS o PC. Per pezzi che richiedono resistenza chimica o flessibilità possono essere necessari PP o TPE, ma il progetto deve tenere conto del maggiore ritiro e delle geometrie più cedevoli.
In che modo la progettazione per la producibilità (DFM) fa risparmiare tempo e denaro?

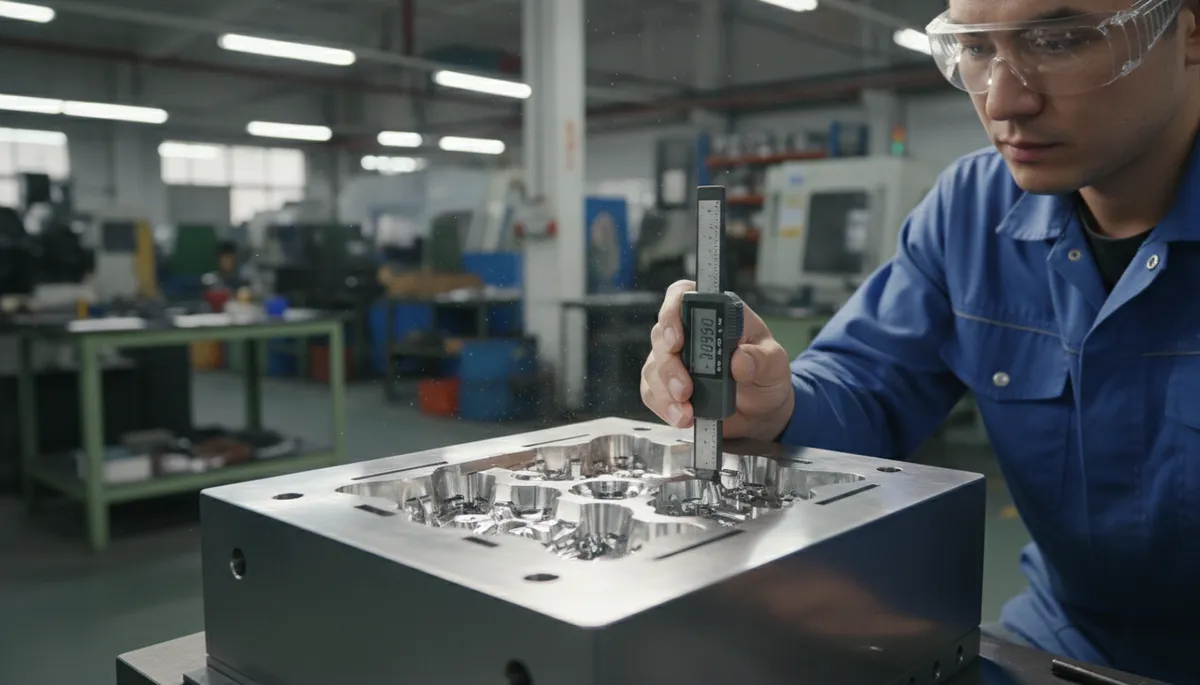

Il DFM è l’approccio sistematico con cui si valuta la geometria del pezzo rispetto ai vincoli produttivi prima di avviare la realizzazione dello stampo. Nella nostra fabbrica ogni progetto è sottoposto a una revisione DFM formale e constatiamo regolarmente che questo passaggio riduce del 30–50% le modifiche allo stampo e accorcia i tempi di consegna di 1–3 settimane.
Una corretta revisione DFM comprende:
- Posizionamento della linea di divisione e relativo effetto sull’estetica
- Adeguatezza dello sformo su tutte le superfici
- Uniformità dello spessore di parete
- Tipo, dimensioni e posizione del punto d’iniezione
- Posizionamento dei perni di espulsione (evitando le superfici estetiche)
- Fattibilità dei sottosquadri (azioni laterali, sollevatori o riprogettazione)
- Tolleranze ottenibili con la resina scelta
- Percorso dei canali di raffreddamento
Abbiamo lavorato a progetti in cui l’omissione della DFM ha comportato $15,000–$30,000 di modifiche allo stampo dopo i primi campioni. Al contrario, una revisione DFM di due giorni non comporta costi aggiuntivi per i nostri clienti, perché è inclusa nel servizio di costruzione dello stampo, ed evita proprio queste costose sorprese.
Domande frequenti (FAQ)
Qual è lo spessore minimo della parete per le parti stampate a iniezione?
Per la maggior parte delle resine ingegneristiche, lo spessore minimo pratico è di 0,8–1,0 mm per i componenti piccoli e di 1,5 mm per quelli più grandi. Ridurre ulteriormente lo spessore richiede tecniche specializzate di stampaggio a parete sottile con velocità e pressioni di iniezione più elevate. Il minimo dipende anche dalla lunghezza di flusso: percorsi di flusso più lunghi richiedono pareti più spesse.
Posso avere spessori diversi della parete nella stessa parte?
Sì, ma le transizioni devono essere graduali. Raccomandiamo un rapporto di rastremazione di 3:1 (3 mm in orizzontale per ogni variazione verticale di 1 mm). Le variazioni brusche di spessore causano un raffreddamento differenziale, con segni di risucchio sul lato spesso e possibile deformazione dell’intero pezzo.
Come faccio a sapere se la mia parte necessita di un’azione laterale o di un sollevatore?
Se il pezzo presenta fori, asole o ganci perpendicolari all’apertura e non realizzabili dalla sola anima/cavità, serve un’azione laterale per elementi esterni o un sollevatore per quelli interni. Aggiungono $2,000–$8,000 ciascuno al costo stampo; quando possibile suggeriamo di trasformare i sottosquadri in incastri a scatto o fori passanti.

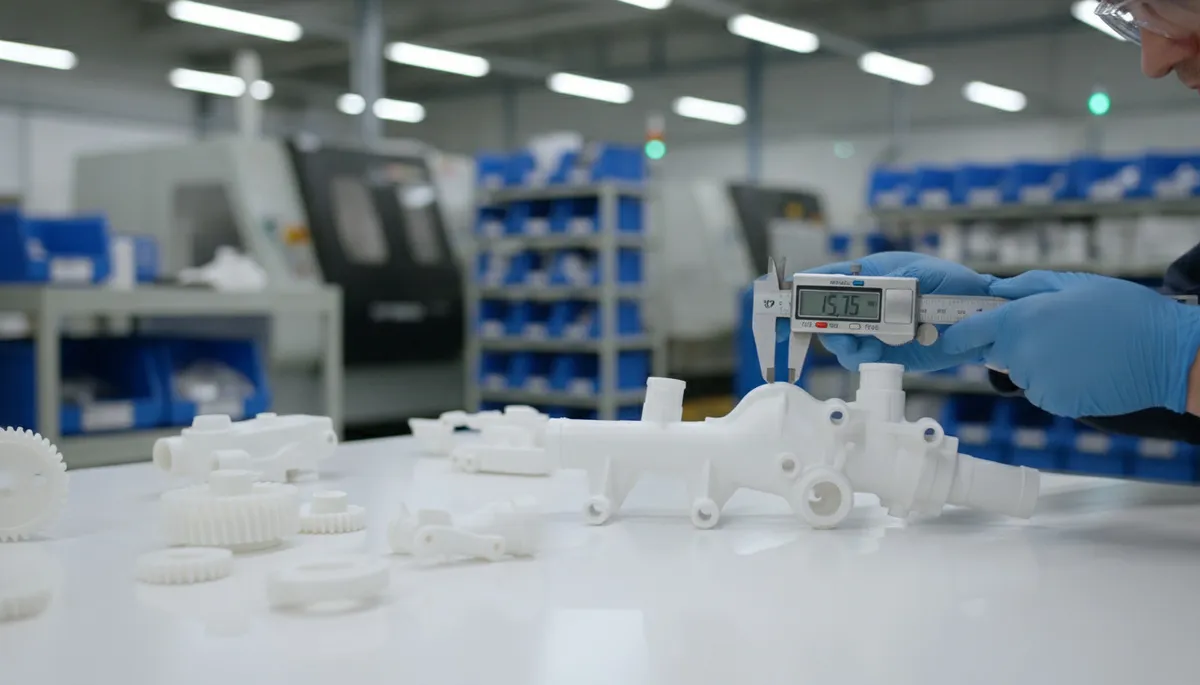

Quali tolleranze può raggiungere lo stampaggio a iniezione?
Le tolleranze commerciali standard sono ±0.1–0.2 mm per la maggior parte delle dimensioni. Tolleranze fini di ±0.05 mm sono ottenibili con resine a basso ritiro (ABS, PC) e stampi di precisione. Le dimensioni critiche di accoppiamento devono essere indicate sul disegno; progetteremo lo stampo con tolleranze dell’acciaio più strette in tali aree.
Dovrei usare hot runner o cold runner?
I canali caldi eliminano lo scarto dei canali e riducono il tempo ciclo, ma aggiungono $5,000–$20,000 al costo dello stampo. Li consigliamo per volumi superiori a 100.000 pezzi/anno, stampi multicavità (8+ cavità) o materiali costosi. Per bassi volumi o prototipi, i canali freddi con geometria efficiente risultano più convenienti.
Quanto presto devo coinvolgere lo stampista nella progettazione del prodotto?
Il prima possibile, idealmente durante la fase concettuale. Nella nostra esperienza, i progetti di maggior successo coinvolgono il costruttore dello stampo quando la progettazione è ancora completata al 60–70%. In questa fase, le modifiche sono semplici e gratuite. Dopo l’avvio della costruzione dello stampo, ogni modifica progettuale moltiplica costi e ritardi.
Sintesi
Progettare per lo stampaggio a iniezione significa fondamentalmente comprendere il comportamento della plastica fusa all’interno di una cavità in acciaio. Ogni decisione progettuale — spessore delle pareti, angoli di sformo, nervature, posizione del punto di iniezione, scelta del materiale — ha un impatto diretto e misurabile sulla qualità del pezzo, sul tempo ciclo e sul costo dello stampo.
Nella nostra fabbrica ZetarMold abbiamo perfezionato questi principi in migliaia di progetti e in oltre 20 anni di costruzione di stampi. Il consiglio più prezioso che offriamo è uno solo: investire tempestivamente nella DFM. Poche ore di revisione tecnica prima della costruzione dello stampo evitano settimane di tentativi ed errori in seguito. Che stiate progettando il vostro primo componente stampato a iniezione o ottimizzandone uno esistente, questi principi fondamentali restano invariati.
Vuoi convalidare il progetto del tuo prodotto per lo stampaggio a iniezione? Contatta ZetarMold per una revisione DFM e un preventivo gratuiti.
Note a piè di pagina
- Angolo di sformo — La lieve inclinazione (in genere 1°–3°) applicata alle pareti verticali di un pezzo stampato per facilitarne l’espulsione dallo stampo. Senza uno sformo adeguato, i pezzi possono aderire, deformarsi o subire danni superficiali durante l’estrazione. Scopri di più →
- Segno di risucchio — Depressione localizzata della superficie che si verifica quando il materiale interno si ritira e trascina verso l’interno lo strato esterno, in genere nelle sezioni spesse, nelle intersezioni delle nervature o in corrispondenza dei bossoli. Scopri di più →
- Analisi del flusso nello stampo — Simulazione al computer che prevede come la plastica fusa riempie la cavità, dove si formano le linee di giunzione e come il pezzo si ritira e si deforma. Viene utilizzata per ottimizzare la posizione del punto di iniezione, il bilanciamento dei canali e la disposizione del raffreddamento prima della costruzione dello stampo. Scopri di più →
- DFM (Design for Manufacturability) — Revisione ingegneristica sistematica che valuta la geometria del pezzo rispetto ai vincoli dello stampaggio a iniezione per individuare potenziali problemi prima di iniziare la realizzazione dello stampo. Scopri di più →
- TPE (elastomero termoplastico) — Famiglia di materiali simili alla gomma che possono essere lavorati mediante stampaggio a iniezione. I TPE uniscono la flessibilità della gomma alla riciclabilità e alla facilità di lavorazione dei termoplastici. Scopri di più →
