Optimierung der Konstruktion von Kunststoffteilen mit effektiven Rippenstrukturen

Wichtigste Erkenntnisse

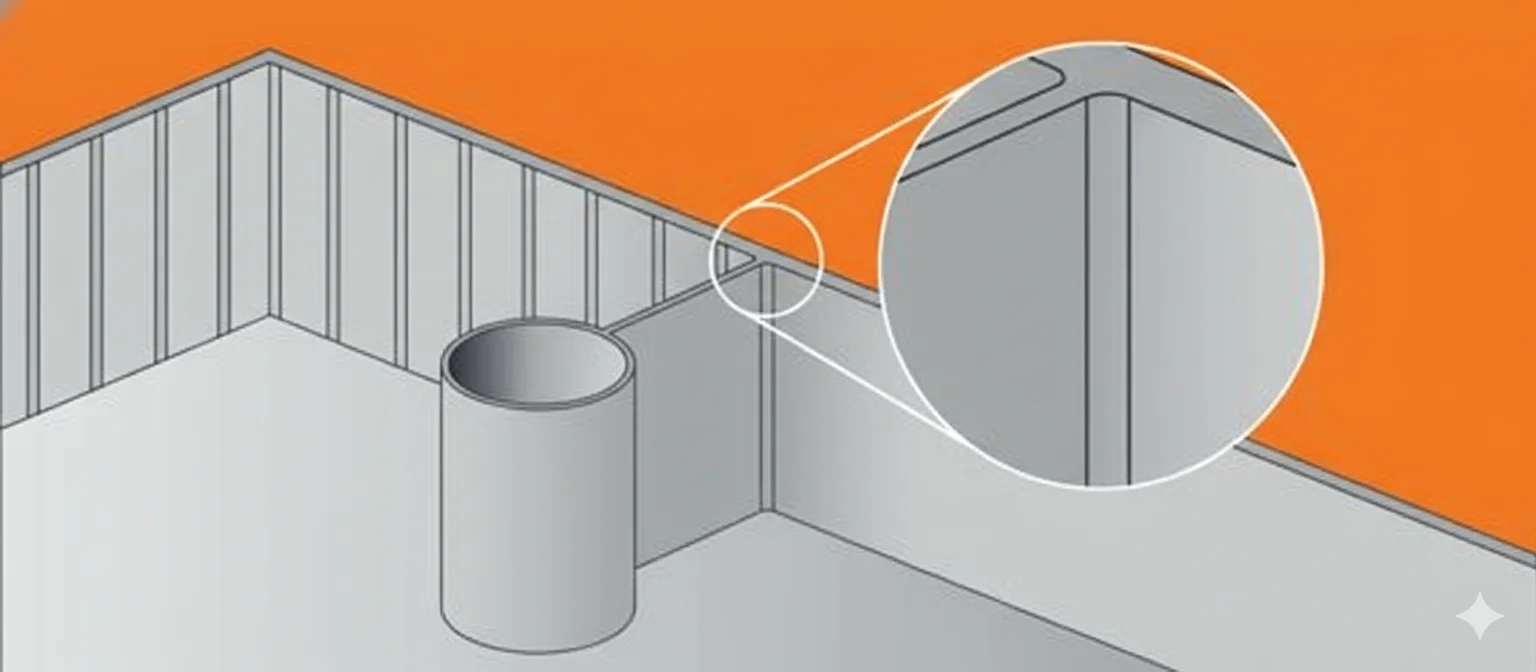

Rippe für die Gestaltung von Kunststofferzeugnissen

Definition: Plastikrippen

Beim Spritzgießen ist eine Rippe ein Strukturelement, das senkrecht von einer Wand oder Ebene eines Kunststoffteils absteht. Ihre Hauptfunktion besteht darin, die Biegesteifigkeit (das Flächenträgheitsmoment) des Bauteils zu erhöhen, ohne wesentliches Zusatzgewicht oder längere Zykluszeiten zu verursachen, wie es bei einer Vergrößerung der gesamten Wanddicke der Fall wäre.

Rippen dienen außerdem als Fließhilfen, damit geschmolzener Kunststoff – etwa Polypropylen (PP) oder Acrylnitril-Butadien-Styrol (ABS) – dünne Bereiche der Formkavität besser füllt.

Wichtige Gestaltungsparameter und Richtlinien

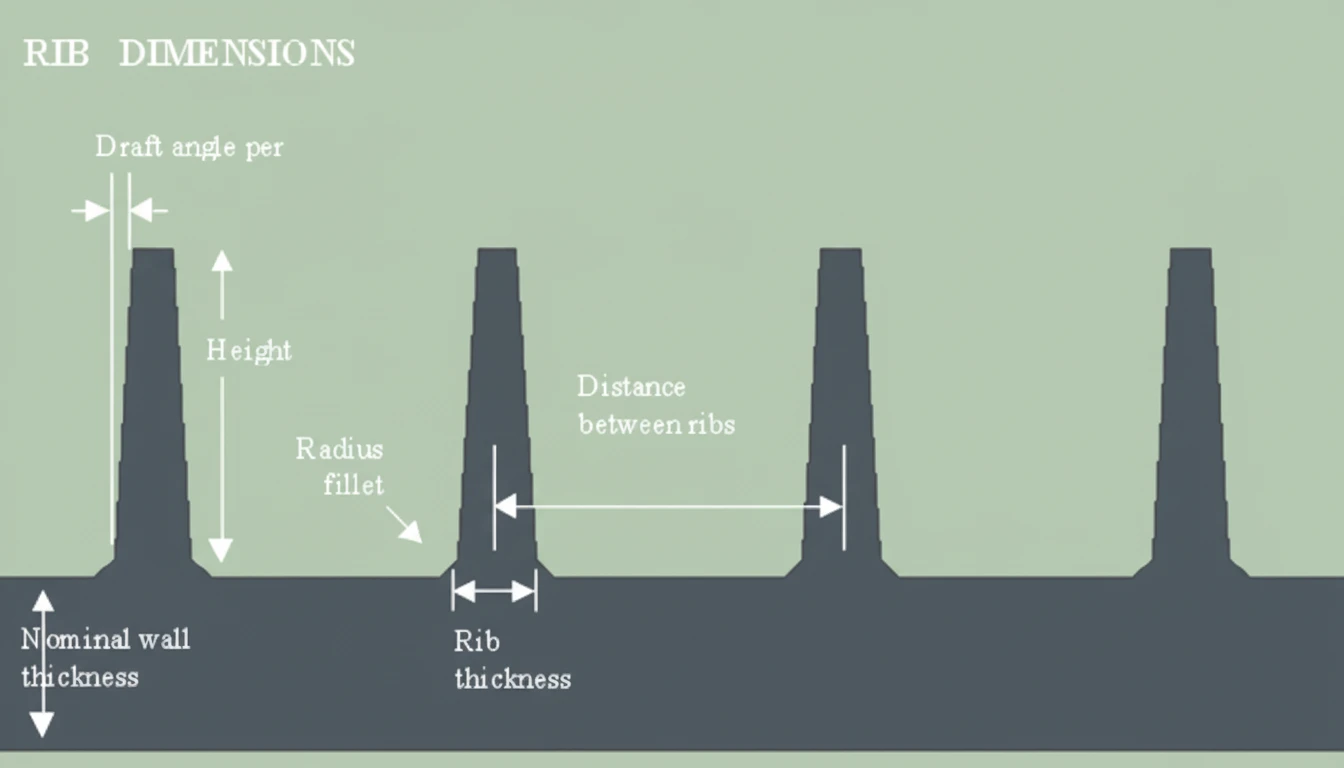

Um Fertigungsfehler zu vermeiden, muss die Rippengeometrie bestimmte Verhältnisse zur Nennwanddicke (t) strikt einhalten.

Kenngröße	Empfohlener Wert / Bereich	Wichtige Hinweise
Dicke der Rippe (w)	40% - 60% der Nennwand (t)	Bei mehr als 60% steigt das Risiko von Einfallstellen¹ auf der Sichtfläche (A-Seite).
Rippenhöhe (h)	Max 3,0 × Nennwand (t)	Eine zu große Höhe erfordert einen höheren Einspritzdruck und birgt das Risiko einer Gasfalle; tiefe Rippen sind schwer zu kühlen.
Tiefgangswinkel	0,5° bis 1,5° pro Seite	Wesentlich für den Auswurf. Verringern Sie den Zug nur, wenn die Oberfläche der Rippe strukturiert oder auf Hochglanz poliert ist.
Basisradius (Verrundung)	0,25 × Nennwand (t)	Ein Mindestradius von 0,25 mm wird empfohlen, um Spannungskonzentrationen zu reduzieren und den Fluss zu verbessern.
Rippenabstände	Min 2,0 × Nennwand (t)	Ein zu geringer Abstand erzeugt im Werkzeug schwer zu kühlende "Stahlreservebereiche" (Wärmesenken).
Dicke der Spitze	Mindestens 0,75 mm	Achten Sie darauf, dass die Spitze dick genug ist, damit das Gas entweichen kann und keine kurzen Schüsse abgegeben werden.

Die Rippendicke sollte zwischen 40% und 60% der angrenzenden Wanddicke liegen, um Einfallstellen zu vermeiden.True

Dadurch, dass die Rippe dünner als die Wand ist, wird die Masse des Materials an der Schnittstelle minimiert, was eine gleichmäßige Abkühlung gewährleistet und Oberflächenvertiefungen verhindert.

Wenn die Rippen so dick wie die Hauptwand sind, entsteht das stärkste Teil mit der besten Oberflächenqualität.False

Dicke Rippen erzeugen heiße Stellen, die nur langsam abkühlen, wodurch das Material nach innen schrumpft und auf der gegenüberliegenden Oberfläche sichtbare Einfallstellen entstehen.

Vorteile und Nachteile

Der wirksame Einsatz von Rippen erfordert einen Ausgleich zwischen strukturellen und kosmetischen Anforderungen.

Vorteile	Benachteiligungen
Höhere Steifigkeit: Erhöht die Formstabilität deutlich, ohne das gesamte Teil dicker auszuführen.	Risiko von Einfallstellen: Ungeeignete Dickenverhältnisse (>60%) führen zu sichtbaren Vertiefungen an der Oberfläche.
Materialeinsparung: Benötigt weniger Kunststoffgranulat als eine Vergrößerung der gesamten Wanddicke.	Werkzeugkomplexität: Zum Erodieren tiefer Rippennuten im Formwerkzeug ist EDM (Electrical Discharge Machining) erforderlich.
Kürzere Zykluszeit: Dünnere Rippen kühlen schneller ab als eine dicke Vollwand.	Entformungsprobleme: Tiefe Rippen mit unzureichender Entformungsschräge können in der Form haften bleiben.
Verzugsbeständigkeit: Richtig angeordnete Rippen (z. B. als Kreuzrippen) tragen dazu bei, die Ebenheit des Teils zu erhalten.	Spannungskonzentration: Scharfe Ecken am Rippenfuß können unter Belastung zum Versagen des Teils führen.

Häufige Anwendungsszenarien

Elektronikgehäuse: Verstärkung dünner Wände in Laptopgehäusen oder Fernbedienungen aus Polycarbonat (PC), damit sie Falltests bestehen.
Fahrzeuginnenverkleidungen: Versteifung großer, flacher Instrumententafeln oder Türinnenverkleidungen, um Nachgiebigkeit und Vibrationen zu verhindern.
Verbraucherverpackungen: Verstärkung der Ränder und Böden dünnwandiger Behälter oder Kisten.
Strukturhalterungen: Aufnahme hoher Lasten in internen Gerätebauteilen (z. B. Zahnrädern von Waschmaschinen).
Zahnradstege: Verringerung der Masse von Kunststoffzahnrädern bei gleichbleibender radialer Festigkeit.

Schritt-für-Schritt-Designprozess

Befolgen Sie diesen Arbeitsablauf, um Rippen für eine optimale fertigungsgerechte Konstruktion (DFM)² in Ihr CAD-Modell zu integrieren.

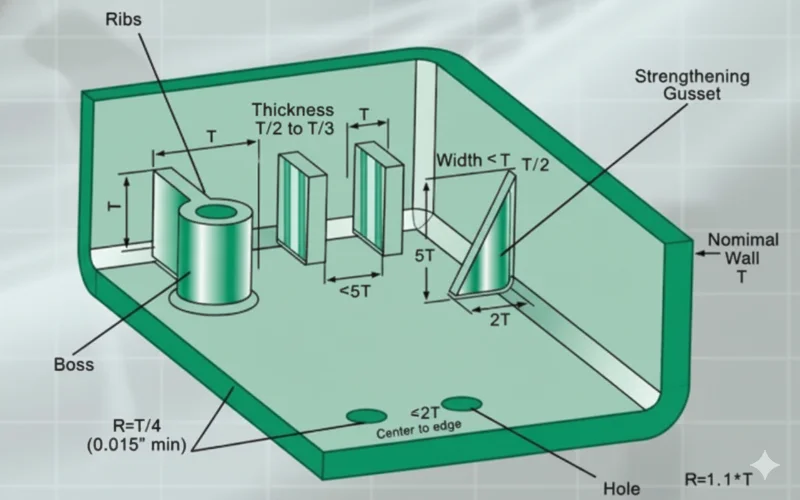

Nennwand festlegen (t): Definieren Sie die Grundwanddicke Ihres Teils (z. B. 3,0 mm).
Rippendicke berechnen (w): Multiplizieren Sie t mit 0,5 (50%). Idealerweise beträgt die Rippendicke am Fuß 1,5 mm.
Höhe bestimmen: Stellen Sie sicher, dass die Rippe nicht höher als 3 × t ist (z. B. 9,0 mm). Ist mehr Festigkeit erforderlich, verwenden Sie mehrere kürzere Rippen statt einer hohen Rippe.
Entformungsschräge vorsehen: Versehen Sie jede Seite der Rippe mit einem Entformungswinkel von mindestens 0,5°, um das Lösen des Teils zu erleichtern.
Verrundungen (Radien) hinzufügen: Sehen Sie am Fuß, an dem die Rippe auf die Wand trifft, einen Radius von 0,25 × t (z. B. 0,75 mm) vor, um Spannungen zu verteilen.
Abstand prüfen: Bei mehreren Rippen muss der Abstand zwischen ihnen mindestens 2 × t (z. B. 6,0 mm) betragen, damit geeignete Kühlkanäle im Werkzeug Platz finden.

Durch das Anbringen von Basisradien (Verrundungen) an Rippen wird die Konzentration mechanischer Spannungen erheblich reduziert und der Materialfluss gefördert.True

Scharfe Ecken wirken wie Spannungserhöhungen, an denen Risse entstehen; Radien verteilen die Last und helfen dem geschmolzenen Kunststoff, gleichmäßig in die Rippenstruktur zu fließen.

Die Rippen sollten immer parallel zur Öffnungsrichtung der Form ausgerichtet sein, ohne dass ein Entformungswinkel entsteht.False

Obwohl die Rippen normalerweise parallel zum Zug verlaufen, ist ein Entformungswinkel zwingend erforderlich. Ohne Entformungsschräge führen der Vakuumeffekt und die Reibung dazu, dass die Rippe beim Auswerfen in der Form hängen bleibt.

FAQ: Rippendesign beim Spritzgießen

F1: Warum verursachen Rippen auf der gegenüberliegenden Seite Einfallstellen? A1: Einfallstellen entstehen, weil sich am Übergang zwischen Rippe und Wand mehr Material befindet. Dieser Bereich speichert die Wärme länger und kühlt langsamer ab. Beim Erstarren schrumpft er nach innen und zieht die Oberfläche ein. Dünne Rippen (<60% der Wanddicke) minimieren diese Materialanhäufung.

F2: Kann ich die massive Wanddicke vollständig durch Rippen ersetzen? A2: Ja, dies ist ein Grundprinzip des Aushöhlens. Statt eines massiven 10-mm-Blocks verwenden Konstrukteure eine 3-mm-Schale mit innenliegenden Rippen. Dadurch sinken Gewicht und Kühlzeit, während die strukturelle Integrität erhalten bleibt.

F3: Was ist zu tun, wenn ich eine Rippe benötige, die dicker als die empfohlenen 60% ist? A3: Wenn die Strukturanalyse eine dicke Rippe erfordert, sollten Sie gasunterstütztes Spritzgießen oder Strukturschaum-Spritzgießen erwägen. Alternativ können Sie auf der A-Seite eine Sichtblende oder Textur verwenden, um die unvermeidlichen Einfallstellen zu verbergen.

F4: Wie beeinflusst die Materialauswahl die Rippenkonstruktion? A4: Stark schwindende Materialien wie Polyethylen (PE) oder Polyoxymethylen (POM) neigen stärker zu Einfallstellen und Verzug. Bei diesen Materialien sollte das untere Ende des Dickenverhältnisses (40%) strikt eingehalten werden. Schwach schwindende amorphe Werkstoffe wie ABS/PC sind etwas toleranter.

F5: Was ist der Unterschied zwischen einer Rippe und einer Versteifungsstrebe^{?

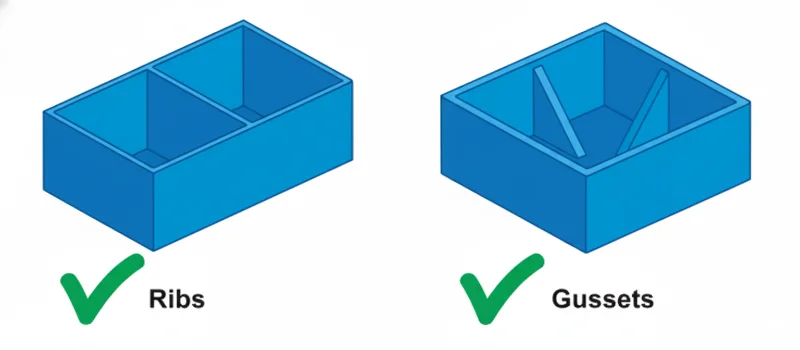

A5: Eine Rippe ist in der Regel eine lange, wandähnliche Stütze. Eine Versteifungsstrebe3} ist eine dreieckige Stütze, die einen stehenden Dom oder eine Wand mit dem Boden verbindet und gezielt die Durchbiegung in einem begrenzten Bereich verhindert.

Zusammenfassung

Die Beherrschung der Kunststoffrippenkonstruktion ist entscheidend für leichte, feste und kostengünstige Spritzgussteile. Durch strikte Einhaltung der 50%-Regel für die Wanddicke, geeignete Entformungswinkel und eine kontrollierte Rippenhöhe können Ingenieure häufige Probleme wie Einfallstellen und Verzug vermeiden. Ziehen Sie frühzeitig in der Konstruktionsphase DFM-Richtlinien heran, damit die Geometrie für den Spritzgießprozess optimiert ist. Einen umfassenden Überblick bietet unser vollständiger Leitfaden für Spritzgießwerkzeuge.
