Wie funktioniert das Spritzgießverfahren?

Wie lautet die Definition des Spritzgießens?

Spritzgießen ist ein Fertigungsverfahren, bei dem geschmolzenes Material zur Herstellung von Teilen in eine Form (ein Werkzeug) eingespritzt wird. Am häufigsten werden thermoplastische Polymere verarbeitet, das Verfahren kann jedoch auch bei Metallen, Gläsern und Süßwaren eingesetzt werden.

Der Prozess findet in einer Spritzgießmaschine (IMM) statt, die aus drei Haupteinheiten besteht:

1. Die Spritzeinheit: Schmilzt das Kunststoffgranulat auf und spritzt die Schmelze ein.
2. Die Schließeinheit: Hält das Werkzeug unter enormem Druck geschlossen.
3. Das Steuerungssystem: Überwacht Parameter wie Temperatur und Zeit.

Der Kunststoffrohstoff, üblicherweise als Granulat, wird der Maschine zugeführt, durch Wärme und die Scherkräfte einer hin- und hergehenden Schnecke aufgeschmolzen und unter hohem Druck in den Hohlraum eines Metallwerkzeugs eingespritzt, wo er abkühlt und zur endgültigen Form erstarrt.

Was sind die kritischen Prozessparameter?

Erfolgreiches Spritzgießen erfordert die präzise Steuerung der “vier Variablen”: Temperatur, Druck, Zeit und Volumenstrom.

Was sind die Vor- und Nachteile?

In welchen Branchen wird dieses Verfahren eingesetzt?

1. Automobilfertigung:
   • Anwendungen: Stoßfänger, Armaturenbretter, elektrische Steckverbinder.
   • Anforderung: Hohe Schlagzähigkeit und enge Toleranzen (z. B. nach ISO TS 16949).
   • Werkstoffe: Polypropylen (PP), ABS, Polyamid (PA).
2. Medizinische Geräte:
   • Anwendungen: Spritzen, chirurgische Griffe, Petrischalen.
   • Anforderung: Biokompatibilität, Sterilisationsbeständigkeit und Spritzgießen im Reinraum.
   • Werkstoffe: Polycarbonat (PC), PEEK, PP in Medizinqualität.
3. Unterhaltungselektronik:
   • Anwendungen: Smartphone-Gehäuse, Laptop-Tastaturen, Fernbedienungen.
   • Anforderung: Hochwertige Sichtoberfläche (Oberflächenklasse A) und dünne Wände.
   • Werkstoffe: PC/ABS-Blends.
4. Verpackung:
   • Anwendungen: Flaschenverschlüsse, dünnwandige Behälter.
   • Anforderung: extrem kurze Zykluszeiten (<5 Sekunden).
   • Werkstoffe: HDPE, PP, PET.

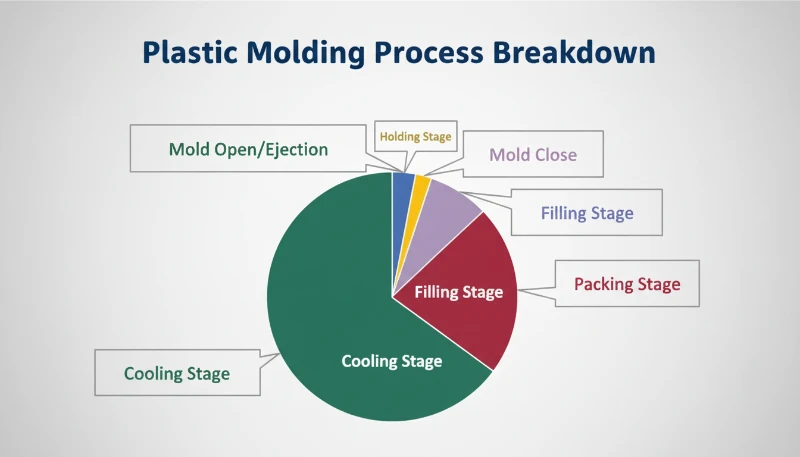

Wie läuft der Zyklus Schritt für Schritt ab?

Der Spritzgießzyklus ist eine kontinuierliche Schleife. Nach dem Einrichten der Maschine und der Stabilisierung des Prozesses läuft die folgende Abfolge automatisch ab:

1. Schließen: Die bewegliche Aufspannplatte schließt die Werkzeughälften. Die Maschine bringt die volle Schließkraft auf, um dem Innendruck des einströmenden Kunststoffs standzuhalten.

2. Einspritzen (Füllen): Die Schnecke bewegt sich axial nach vorn (wie ein Kolben) und spritzt den geschmolzenen Kunststoff in den Werkzeughohlraum ein. Diese Phase wird geschwindigkeitsgeregelt.

   • Hinweis: Die Luft im Werkzeug entweicht durch Entlüftungen; andernfalls verursacht sie Verbrennungen durch den „Dieseleffekt“.

3. Nachdruck: Sobald die Kavität nahezu gefüllt ist (ca. 95-98 %), schaltet die Maschine auf Druckregelung um. Zusätzliches Material wird nachgedrückt, um die Schwindung beim Abkühlen des Kunststoffs auszugleichen. Dadurch werden die endgültigen Abmessungen und das Gewicht des Bauteils bestimmt.

4. Kühlen & Plastifizieren:
   • Bauteil: Das Bauteil bleibt zum Abkühlen im Werkzeug, bis es steif genug zum Auswerfen ist.
   • Maschine: Gleichzeitig rotiert die Schnecke zurück und schmilzt neuen Kunststoff für den nächsten Schuss auf (Plastifizieren).

5. Auswerfen: Die Schließeinheit öffnet. Auswerferstifte (oder Abstreiferplatten) drücken das fertige Bauteil aus dem Werkzeug. Anschließend beginnt der Zyklus erneut.

Häufig gestellte Fragen (FAQ)

F1: Was ist “Scientific Molding”? A: Scientific Molding (häufig mit Decoupled-Molding-Protokollen verbunden) ist ein datengestützter Ansatz, der sich auf das Verhalten des Materials im Werkzeug statt nur auf die Maschineneinstellungen konzentriert. Parameter wie Schmelzetemperatur, Fließgeschwindigkeit und Kavitätsdruck haben Vorrang, um unabhängig von der jeweils eingesetzten Maschine eine gleichbleibende Qualität sicherzustellen.

F2: Warum weisen Spritzgussteile “Bindenähte” auf? A: Eine Bindenaht¹ (auch Schweißnaht genannt) entsteht dort, wo zwei Fließfronten geschmolzenen Kunststoffs aufeinandertreffen. Da das Material beim Fließen abkühlt, ist die Verbindung an diesem Treffpunkt häufig schwächer und optisch erkennbar. Durch eine optimierte Anschnittposition lassen sich diese Nähte in unkritische Bereiche verlagern.

• Kaltkanal: Der zur Formteilkavität führende Kanal kühlt zusammen mit dem Formteil ab und erstarrt. Er wird als Ausschuss ausgeworfen oder wiedervermahlen.
• Heißkanal: Beheizte Komponenten halten den Kunststoff in den Kanälen geschmolzen. Nur das Formteil wird ausgeworfen. Dies reduziert Abfall und Zykluszeit, erhöht jedoch die Werkzeugkosten.

F4: Wie lassen sich “Einfallstellen” vermeiden? A: Einfallstellen sind Vertiefungen an der Oberfläche, die durch ungleichmäßige Abkühlung in dickwandigen Bereichen entstehen. Um sie zu vermeiden, sollten die DFM-Richtlinien beachtet werden: gleichmäßige Wandstärken, Rippen statt massiver Blöcke und ein ausreichender Nachdruck während des Zyklus.

F5: Was ist “Gratbildung” und warum tritt sie auf? A: Grat ist überschüssiger dünner Kunststoff, der an der Trennfuge aus der Formkavität austritt. Ursachen sind ein Einspritzdruck, der die Schließkraft übersteigt, beschädigte Werkzeugoberflächen oder eine zu geringe Kunststoffviskosität (zu hohe Temperatur).

Zusammenfassung

Das Spritzgießverfahren bildet das Rückgrat der modernen Massenproduktion und bietet eine unübertroffene Kombination aus Geschwindigkeit, Präzision und Materialvielfalt. Wer die vier Phasen des Zyklus – Schließen, Einspritzen, Kühlen und Auswerfen – beherrscht und die ISO-Normen² zur Prozesssteuerung einhält, kann hochwertige Komponenten herstellen, die von mikroskopisch kleinen medizinischen Zahnrädern bis zu großen Fahrzeugstoßfängern reichen. Das Zusammenspiel von Werkzeugkonstruktion, Harzeigenschaften und Maschinenparametern zu verstehen, ist entscheidend, um Kosten zu senken und die Leistungsfähigkeit der Teile sicherzustellen. Einen umfassenden Überblick bietet unser vollständiger Leitfaden zum Spritzgießen. Einen umfassenden Überblick bietet unser vollständiger Leitfaden zum Spritzgießen.

1. Bei Teilen mit mehreren Anschnitten sind Schweißnähte unvermeidlich, lassen sich jedoch durch Anpassungen von Druck und Temperatur beherrschen. ↩

2. Normen wie ISO 294 legen die Herstellung von Probekörpern fest, damit Materialdaten branchenweit vergleichbar sind. ↩
