Wie wird die Entlüftungsnut in einer Spritzgussform richtig ausgelegt?

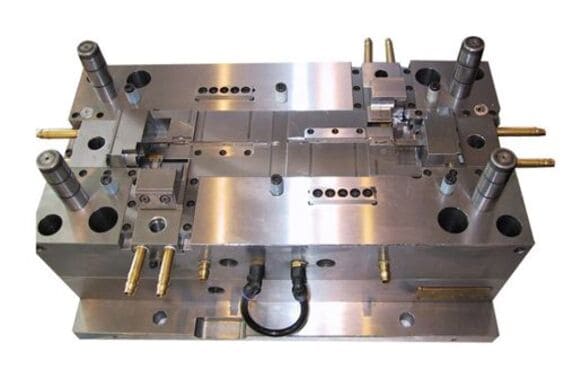

Einführung

Konstruktion und Ausführung von Entlüftungsnuten sind beim Spritzguss äußerst wichtig. Obwohl oft übersehen, sichern sie die Integrität der Formkavität und damit die Qualität des Endprodukts. Ihre Hauptaufgabe besteht darin, beim Einspritzen der Kunststoffschmelze Luft und andere Gase aus der Spritzgussform entweichen zu lassen. Ohne richtig dimensionierte und angeordnete Nuten drohen unvollständige Füllung, Oberflächenfehler und durch eingeschlossene Luft verursachte Brandstellen.

Entlüftungsnuten dienen zudem nicht nur dazu, Fehler durch unzureichendes Einspritzvolumen zu verhindern; sie sind ein Schlüsselfaktor für die Verbesserung der Gesamtproduktivität. Richtig platzierte Entlüftungsnuten können Werkzeugverschmutzung verringern und den Formprozess reibungsloser, schneller und zuverlässiger machen. Sie tragen über den gesamten Produktionsprozess zu gleichbleibender Qualität bei, reduzieren so Ausschuss und erhöhen die Fertigungseffizienz. Im Grunde ist die Entlüftungsnut ein kleines, aber wichtiges Element, das über Erfolg oder Misserfolg eines Spritzgießprozesses entscheiden kann.

Wenn wir uns mit den Feinheiten des richtigen Einrichtens eines Entlüftungsschlitzes befassen, wird deutlich, dass dieses Bauteil trotz seiner geringen Größe einen großen Einfluss auf die Welt des Spritzgießens hat.

II. Die kritische Rolle der Abluftschlitze

Definieren des Auslassschlitzes

In der komplexen Welt des Spritzgusses spielt die Entlüftungsnut, auch Abluft- oder Auslassnut genannt, eine entscheidende, oft unterschätzte Rolle. Diese gezielten Merkmale der Formkonstruktion beeinflussen die Qualität des Endprodukts erheblich.

Entlüftungsnuten sind präzise ausgelegte Kanäle oder Öffnungen in der Form, meist an der Trennlinie, an kalten Fließnähten oder nahe dem Ende des Fließwegs. Sie schaffen einen Austrittsweg für Luft und Gase, die beim Einspritzen in der Kavität eingeschlossen werden.

Die Entlüftungsnut führt Luft aus der Kavität sowie Gase ab, die beim Überhitzen des Werkstoffs während des Einspritzens entstehen. Je dünner das Produkt und je weiter es vom Anschnitt entfernt ist, desto wichtiger ist die Nut. Auch bei kleinen oder präzisen Teilen verhindert sie Brandstellen und unvollständige Füllung, reduziert weitere Fehler und hält die Form sauberer. Wenn die Schmelze mit höchster Geschwindigkeit eingespritzt werden kann, ohne Brandstellen am Produkt zu hinterlassen, gilt die Kavität im Allgemeinen als ausreichend entlüftet.

III. Einrichten des Abluftschlitzes

Die Entlüftungsnut ist ein grundlegender Bestandteil der Formkonstruktion, dessen Wirksamkeit von mehreren Schlüsselfaktoren abhängt. Deren sorgfältige Berücksichtigung ist für einen erfolgreichen Spritzgussprozess unerlässlich.

Faktoren, die die Gestaltung und Platzierung beeinflussen

Formgröße und Komplexität: Größere Formen und komplexe Geometrien benötigen möglicherweise mehr oder strategisch angeordnete Entlüftungsnuten, um Luft und Gase wirksam abzuführen.

Werkstoffart: Werkstoffe reagieren unterschiedlich auf Druck und Wärme. Die Werkstoffwahl beeinflusst Größe und Lage der Entlüftungsnuten.

Fließweg der Schmelze: Der Weg, auf dem der Werkstoff durch den Fließkanal in die Kavität gelangt, bestimmt die wahrscheinlichen Lufteinschlüsse und damit die Anordnung der Entlüftungsnuten.

Einfluss des Formhohlraumdesigns

Die Gestaltung der Kavität beeinflusst die Wirksamkeit der Entlüftungsnuten unmittelbar. Eine gut konstruierte Kavität besitzt Nuten an den Stellen, an denen Luft am ehesten eingeschlossen wird. So werden Luft und Gase effizient abgeführt und Fehler wie Lufteinschlüsse oder Oberflächenmängel seltener.

Optimierung der Platzierung und Größe von Auslassschlitzen

Die Einrichtung von Abluftschlitzen ist keine Einheitslösung. Sie erfordert einen maßgeschneiderten Ansatz, der auf verschiedenen Aspekten der Form und des Formgebungsverfahrens basiert.

Leitlinien für die Bestimmung von Größe und Position

Größe: Die Entlüftungsnut muss groß genug sein, um Luft und Gase wirksam abzuführen, darf aber nicht so groß sein, dass Schmelze austritt.

Position: Entlüftungsnuten liegen typischerweise am Ende des Fließwegs und an den Trennlinien der Form. Die genaue Lage hängt jedoch von der Formkonstruktion und dem Fließweg des Werkstoffs ab.

Bei Produktformen mit komplexen geometrischen Formen ist es am besten, die Öffnung des Entlüftungsschlitzes nach mehreren Formtests zu bestimmen. Das größte Manko der gesamten Struktur bei der Gestaltung der Formstruktur ist jedoch die schlechte Absaugung.

Für den gesamten Hohlraum Kern, gibt es mehrere Die Auspuff-Methode ist es, die Nut oder Einsatz-Installation Teil der Form für integrale Hohlraum Kern, verwenden Sie die Insert-Verbindung auf der Seite, machen das Teil in eine spiralförmige Form, installieren Sie die geschlitzte Slat Kern in der Längsposition, und öffnen Sie den Prozess Loch.

Wenn es schwierig ist, das Entlüftungsloch oder den Entlüftungsschlitz in der toten Ecke einiger Formen zu öffnen, und wenn die Entlüftung extrem schwierig ist, verwenden Sie eine Inlay-Struktur, usw. Die entsprechende Öffnung des Entlüftungsschlitzes kann den Einspritzdruck, die Einspritzzeit, die Haltezeit und den Schließdruck erheblich reduzieren, wodurch die Kunststoffumformung von schwierig auf einfach umgestellt wird, wodurch die Produktionseffizienz verbessert, die Produktionskosten gesenkt und der Energieverbrauch der Maschine verringert wird.

Schlussfolgerung

Die richtige Anordnung der Entlüftungsschlitze in Spritzgießwerkzeugen ist nicht nur eine Frage der routinemäßigen Konstruktion, sondern eine strategische Entscheidung, die die Qualität des Endprodukts, die Effizienz des Produktionsprozesses und die Langlebigkeit des Werkzeugs selbst erheblich beeinflusst.

Im präzise abgestimmten Zusammenspiel des Spritzgusses übernimmt die Entlüftungsnut eine Schlüsselrolle und zeigt, dass kleine Elemente große Wirkung haben. Durch sorgfältige Konstruktion und Auslegung dieser Nuten erreichen Hersteller herausragende Präzision und Effizienz. Die unscheinbare Entlüftungsnut belegt, dass in der Fertigung jedes kleine Detail zum Streben nach Perfektion beiträgt.
