Was ist Schaumspritzgießen?

Das Schaumstoffspritzgießen ist eine der unverzichtbaren fortschrittlichen Technologien in der modernen Fertigung. Mit der fortschreitenden Industrialisierung der modernen Gesellschaft hat die Schaumstoffspritzgusstechnik aufgrund ihrer Eigenschaften und Anwendungen immer mehr Aufmerksamkeit und Zuspruch erhalten. In diesem Artikel werden das Konzept des Schaumspritzgießens, der Prozessablauf, die verwendeten Materialien, seine Vor- und Nachteile sowie seine Anwendung in verschiedenen Bereichen erläutert.

Grundlagen des Schaumstoff-Spritzgießens

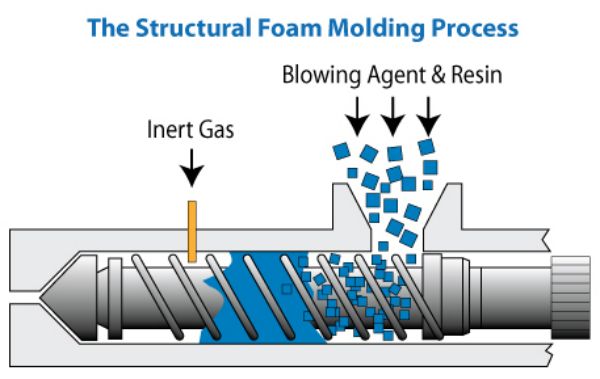

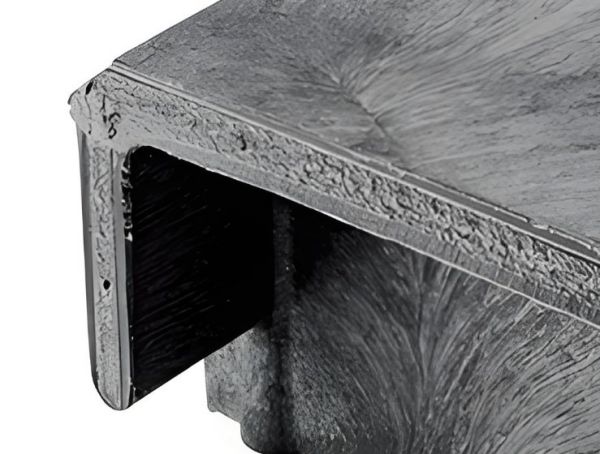

Schaumspritzgießen ist ein Spritzgießverfahren, bei dem während des Formprozesses Gas oder chemische Treibmittel in die Kunststoffschmelze eingebracht werden, um eine Schaumstruktur zu erzeugen. Das Grundprinzip besteht darin, den Kunststoff durch physikalische oder chemische Verfahren unter Wärme und hohem Druck verdampfen oder zersetzen zu lassen, sodass sich gleichmäßig verteilte Blasen in der Kunststoffschmelze bilden. Nach dem Abkühlen erstarrt die Schmelze zu einem Kunststoffprodukt mit Schaumstruktur.

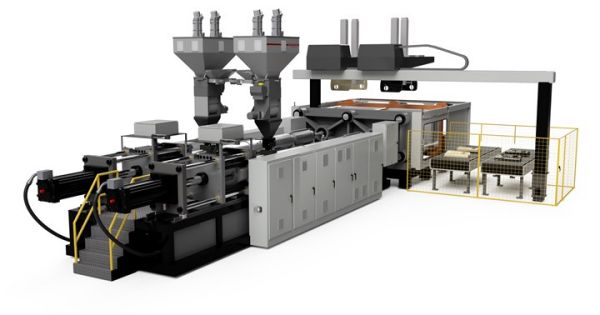

Prozessablauf des Schaumstoff-Spritzgießens

Das Schaumspritzgießen ist ein effizientes und präzises Kunststoffverarbeitungsverfahren, das weithin zur Herstellung von leichten, mittelstarken Spritzgussteilen und Produktstrukturen wie Verpackungsmaterialien, Kfz-Innenteilen, Gehäusen für elektronische Produkte usw. verwendet wird. Im Folgenden werden die einzelnen Schritte des Prozesses beschrieben:

1. Rohstoffvorbereitung: Wählen Sie geeignete Kunststoffarten für das Schaumspritzgießen aus, beispielsweise Polystyrol, Polypropylen oder Polyethylen.

2. Zugabe des Treibmittels: Geben Sie den Kunststoffrohstoffen physikalische Treibmittel wie Stickstoff oder Kohlendioxid beziehungsweise chemische Treibmittel wie Azoverbindungen oder Natriumhydrogencarbonat zu.

3. Erwärmen und Plastifizieren: Erwärmen Sie das Gemisch im Zylinder der Spritzgießmaschine, bis sich das Treibmittel zersetzt oder verdampft.

4. Spritzgießen: Spritzen Sie das geschmolzene Gemisch unter dem erforderlichen Druck in die Formkavität ein.

5. Aufschäumen und Kühlen: Das Material kühlt in der Spritzgießkavität ab. Währenddessen dehnen sich die Blasen in der Schmelze aus und bilden eine Schaumstruktur.

6. Entformen und Entnehmen: Nach dem Formen kühlt der Schaumkunststoff ab und erstarrt. Anschließend kann das geformte Schaumstoffprodukt aus der Form entnommen werden.

Materialauswahl für Schaumstoff-Spritzgießen

Zu den üblicherweise für das Schaumstoffspritzgießen verwendeten Materialien gehören:

1. Polystyrol (PS): Es weist eine gute Wärmebeständigkeit und gute Schäumbarkeit auf und wird zur Herstellung verschiedener Schaumkunststoffe für Verpackungen und Wärmedämmprodukte verwendet.

2. Polypropylen (PP): Seine mechanischen Eigenschaften und seine chemische Beständigkeit sind gut. Deshalb wird es unter anderem für Automobilkomponenten und Gehäuse von Haushaltsgeräten verwendet.

3. Polyethylen (PE): Aufgrund seiner guten Schlag- und Verschleißfestigkeit wird es häufig für Rohre, Platten und ähnliche Produkte eingesetzt.

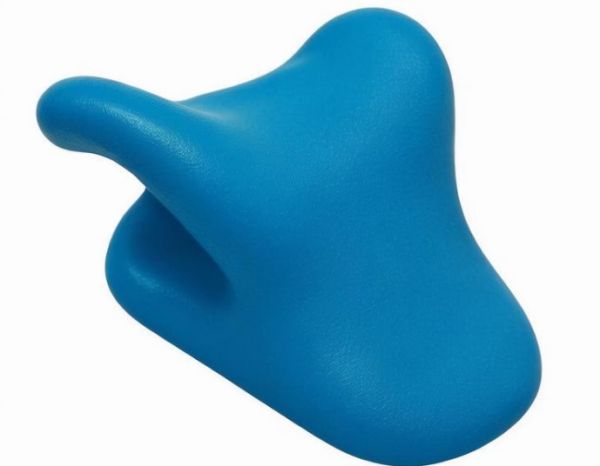

4. Polyurethan (PU): Es verfügt über eine ausgezeichnete Elastizität sowie eine hohe Verschleiß- und Reißfestigkeit und wird deshalb beispielsweise für Schaumstoffpolster und Dichtungen eingesetzt.

5. Polyamid (PA): Dank seiner hohen Verschleißfestigkeit und mechanischen Festigkeit eignet es sich zur Herstellung technischer Kunststoffprodukte.

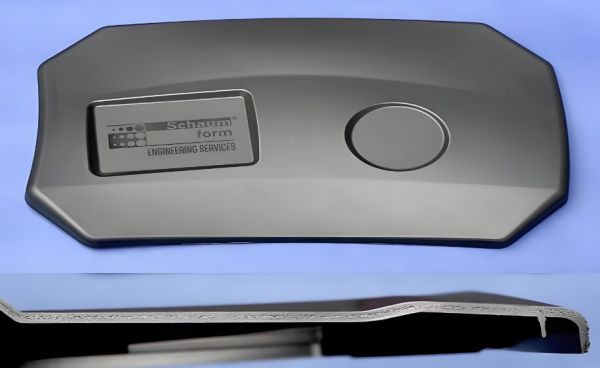

Vor- und Nachteile des Schaumspritzgießens

Vorteile

1. Materialeinsparung: Aufgrund der Schaumstruktur besitzen schaumspritzgegossene Produkte eine geringere Dichte, wodurch sich erhebliche Mengen Kunststoff einsparen lassen.

2. Gewichtsreduzierung: Schaumspritzgegossene Produkte sind vor allem leichter. Das verringert die Belastung bei Transport und Nutzung und macht sie besonders für die Automobil- und Luftfahrtindustrie geeignet.

3. Verbesserte Dämmleistung: Das Material eignet sich gut zur Wärme- und Schalldämmung und kann zur Herstellung verschiedener Dämmprodukte verwendet werden.

4. Hervorragende Energieaufnahme: Schaumstoffprodukte weisen eine hohe Energieaufnahme auf. Sie können Aufprallenergie wirksam absorbieren und dadurch verpackte Produkte oder andere Gegenstände vor Stößen schützen.

5. Geringere innere Spannungen: Der Einsatz von Treibmitteln beim Schaumspritzgießen verringert die Eigenspannungen in den Produkten und verbessert dadurch ihre Maßstabilität und Lebensdauer.

Benachteiligungen

1. Komplexes Verfahren: Schaumspritzgießen ist komplexer als herkömmliches Spritzgießen und stellt höhere Anforderungen an die Ausstattung sowie an die Qualifikation des Bedienpersonals.

2. Höhere Kosten: Aufgrund spezieller Treibmittel und Maschinen liegen die Kosten des Strukturschaumverfahrens etwas höher.

3. Schwierige Qualitätskontrolle: Schaumspritzgussteile werden von Temperatur, Kavitätsdruck und Treibmittelkonzentration beeinflusst. Daher ist ihre Qualität nicht einfach zu beherrschen.

4. Umweltauswirkungen: Bestimmte chemische Treibmittel setzen bei ihrer Zersetzung giftige Gase frei und können dadurch die Umwelt belasten.

Anwendungen des Schaumstoff-Spritzgießens

Die Schaumstoff-Spritzgusstechnik ist in verschiedenen Branchen weit verbreitet, vor allem in den folgenden Bereichen:

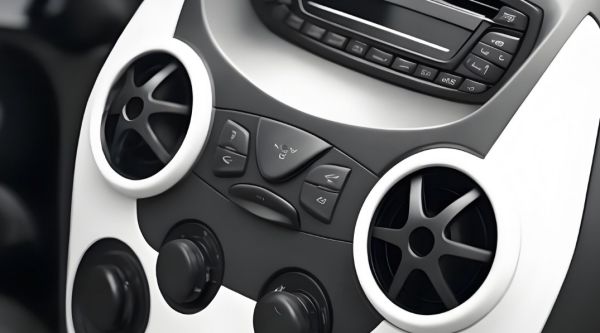

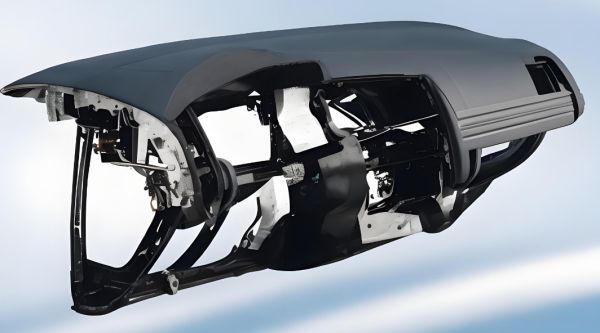

1. Automobilbau: Schaumspritzgießen wird häufig für Innen- und Außenverkleidungen, Sitze, Stoßfänger und weitere Fahrzeugteile eingesetzt. Es trägt dazu bei, das Fahrzeuggewicht zu senken, den Kraftstoffverbrauch zu reduzieren und die Sicherheit zu verbessern.

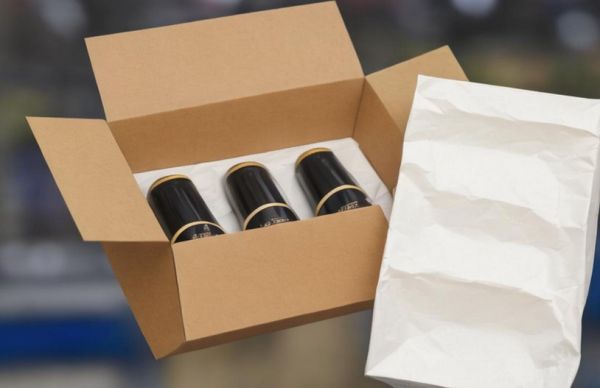

2. Verpackungsmaterialien: Schaumspritzgegossene Produkte besitzen gute Dämpfungseigenschaften und werden umfassend für unterschiedliche Verpackungen eingesetzt, beispielsweise für Elektrogeräte und Lebensmittel.

3. Baustoffe: Moderne Schaumspritzgießverfahren ermöglichen die Herstellung von Wärmedämm- und Schallschutzmaterialien und verbessern damit die thermische Isolierung und den Komfort von Gebäuden.

4. Haushaltsgeräte: Schaumspritzgießen wird für Gehäuse und interne Strukturteile von Haushaltsgeräten eingesetzt. Zu den Vorteilen zählen ein geringeres Gewicht und eine bessere Wärmedämmung.

5. Luft- und Raumfahrt: Schaumspritzgießen unterstützt die Entwicklung von Flugzeugsitzen und Innenausstattungsteilen. Zu seinen Vorteilen zählen insbesondere die Gewichtsreduzierung und eine höhere Sicherheit.

Fallstudien zum Schaumstoff-Spritzgießen

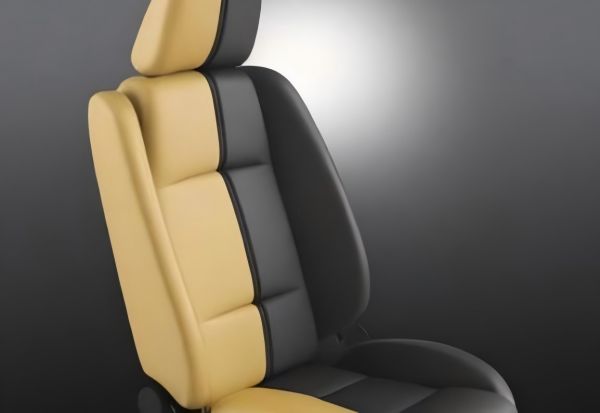

Autositz-Schaumstoff-Formteile

Autositze sind einer der wichtigsten Anwendungsbereiche der Schaumstoffspritzgusstechnik. Herkömmliche Autositze bestehen in der Regel aus geschäumten Polyurethanmaterialien. Die Schaumstoffspritzgusstechnik kann dem Benutzer bequeme und stabile Sitze bieten. Dieses Verfahren verbessert auch die strukturellen Eigenschaften der Sitze, insbesondere ihre Stoßdämpfungsfähigkeit und ihre Verschleißfestigkeit, und macht die Fahrzeuge leichter, was zu einem geringeren Kraftstoffverbrauch führt.

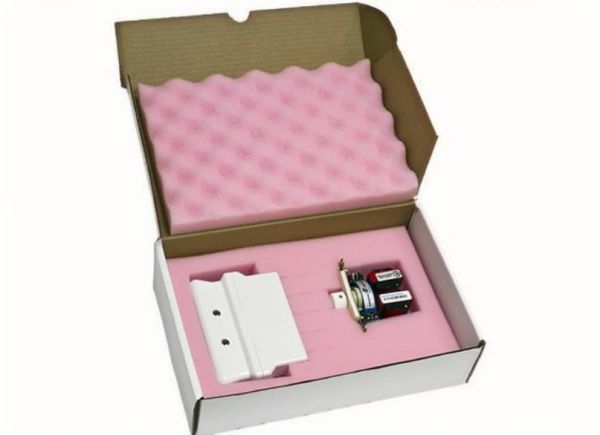

Verpackungen für elektronische Produkte

Verpackungen für elektronische Produkte erfordern ausgezeichnete Dämpfungs- und Schutzeigenschaften. Mit der Schaumspritzgießtechnik lassen sich leichte, hochfeste Schaumverpackungsmaterialien herstellen, die äußere Stöße absorbieren und die elektronischen Produkte während des Transports schützen. Schaumverpackungsmaterialien sind außerdem nützlich, weil sie entsprechend der Produktform verpackt werden können und so die Verpackung verbessern.

Gebäude-Isolierplatten

Die Energieeinsparung in Gebäuden ist eine der wichtigsten Fragen der modernen Architektur. Mit Hilfe der Schaumstoffspritzgusstechnik können Schaumstoffdämmplatten hergestellt werden, die gute Wärmedämmeigenschaften für Gebäudewände, Dächer usw. aufweisen und den Wärmeaustausch minimieren sowie die Schall- und Wärmedämmung und den Energiespareffekt des Gebäudes verbessern können.

Entwicklungstrends der Schaumstoff-Spritzgießtechnik

Mit dem kontinuierlichen technologischen Fortschritt entwickelt sich auch das Formverfahren für Strukturschaum weiter und zeigt vor allem die folgenden Trends:

1. Umweltfreundlichkeit: Mit wachsendem Umweltbewusstsein konzentriert sich die Entwicklung der Schaumspritzgießtechnik stärker auf umweltverträgliche Treibmittel und recyclingfähige Werkstoffe, um die Umweltbelastung zu verringern.

2. Hochleistungswerkstoffe: Künftig wird die Schaumspritzgießtechnik verstärkt Hochleistungswerkstoffe wie Nanokomposite und Polymerlegierungen einsetzen, um die Produkteigenschaften und Anwendungsbereiche zu erweitern.

3. Intelligente Produktion: Mit der Entwicklung von Industrie 4.0 wird sich die Schaumspritzgießtechnik schrittweise hin zu einer intelligenten und automatisierten Fertigung entwickeln. Dadurch steigen Produktionseffizienz und Produktqualität.

4. Multifunktionalität: Künftig wird die Schaumspritzgießtechnik zunehmend multifunktionale Produktanforderungen wie elektrische Leitfähigkeit, antibakterielle Eigenschaften und Flammschutz erfüllen.

Perspektiven des Schaumstoff-Spritzgießens in verschiedenen Bereichen

Die Schaumstoff-Spritzgusstechnik bietet breite Anwendungsmöglichkeiten in verschiedenen Bereichen, die sich insbesondere in den folgenden Aspekten widerspiegeln:

Autoindustrie

Da die Anforderungen an die Leichtbauweise und die Energieeinsparung von Kraftfahrzeugen in Zukunft weiter steigen werden, wird die Schaumstoffspritzgusstechnik für Innen- und Außenzubehör, Strukturteile usw. eingesetzt werden. Mit der Entwicklung von Hochleistungsmaterialien und intelligenten Produktionstechnologien wird die Schaumstoffspritzgusstechnik sowohl die Leistung als auch die Produktionsrate von Automobilteilen weiter verbessern.

Bauindustrie

Angesichts der zunehmenden Bedeutung umweltfreundlicher und energiesparender Gebäude wird die Schaumspritzgusstechnik bei der Herstellung von Dämm- und Schallschutzmaterialien für Gebäude sehr nützlich sein. Stattdessen können in Zukunft effizientere und umweltfreundliche Schaumstoffe und optimierte Parameter in die Produktion von Baumaterialien eingeführt werden, um die Leistung zu verbessern und den grünen Index von Baumaterialien zu messen.

Elektronik und Haushaltsgeräte

Die Schaumstoff-Spritzgusstechnik bietet große Anwendungsmöglichkeiten auf dem Elektronik- und Haushaltsgerätemarkt, z. B. bei der Verpackung elektronischer Produkte und den Außenhüllen von Haushaltsgeräten. In Zukunft können durch kontinuierliche Material- und Prozessverbesserungen leichtere, stärkere und umweltfreundlichere Schaumstoffprodukte für die Elektronik- und Haushaltsgeräteindustrie entwickelt werden.

Luft- und Raumfahrt

Schaumstoff-Spritzguss ist in der Automobilbranche und vor allem in der Luft- und Raumfahrt für Teile von Flugzeugsitzen und Innenausstattung weit verbreitet. Was die erwähnte Luft- und Raumfahrtindustrie betrifft, so sind mit den Verbesserungen in der Luft- und Raumfahrttechnik die Anforderungen an geringes Gewicht, hohe Festigkeit und Sicherheit des Materials gestiegen. Dadurch wird die Schaumstoffspritzgusstechnik noch wichtiger.

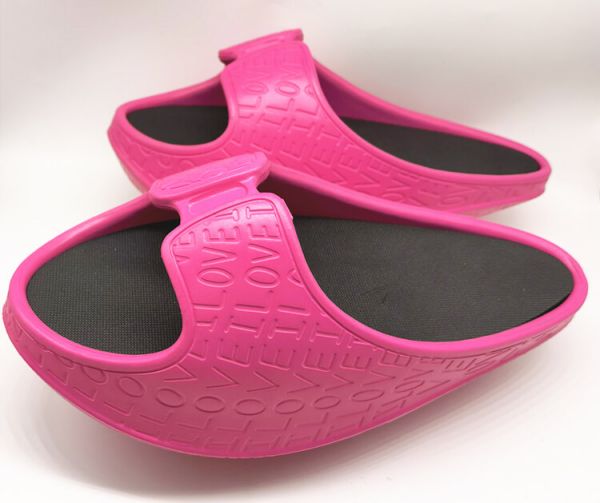

Konsumgüter

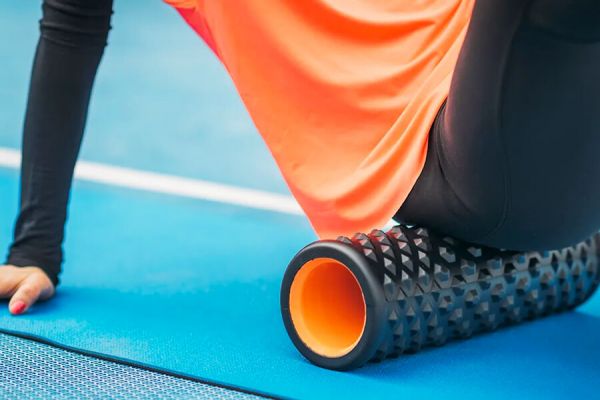

Die Schaumstoff-Spritzgusstechnik wird auch im Bereich der Konsumgüter wie Sportgeräte, Möbel und Kinderspielzeug in großem Umfang eingesetzt. Wenn sich die Möglichkeiten der Verfahrenstechnik weiter verbessern, können in Zukunft natürlich auch Produkte aus Schaumstoff hergestellt werden, die ergonomischer und umweltfreundlicher sind und ein attraktiveres Aussehen für die Verbraucher haben.

Schlussfolgerung

Das Schaumspritzgießverfahren hat als anspruchsvolle Fertigungstechnik aufgrund seiner besonderen Eigenschaften und breiten Einsatzmöglichkeiten zunehmend Aufmerksamkeit erhalten. Durch eine geeignete Werkstoffauswahl, Prozessgestaltung und -regelung sowie durch neue Hochleistungswerkstoffe und intelligente Steuerungen lassen sich Leistung und Fertigungseffizienz schaumspritzgegossener Produkte weiter steigern. So können die wachsenden Qualitäts- und Leistungsanforderungen verschiedener Branchen erfüllt werden.

Die Schaumstoff-Spritzgießtechnik wird sich in Zukunft in Richtung “grün”, “leistungsstark” und “intelligent” entwickeln, da die Technologie voranschreitet und die Menschen der Umwelt mehr Aufmerksamkeit schenken, was ihr einen größeren Entwicklungsspielraum eröffnet. Daher wird die Schaumstoff-Spritzgießtechnik unabhängig von der Automobilindustrie oder der Bauindustrie, der Elektronik, der Luft- und Raumfahrt oder anderen Branchen immer wichtiger, um die Entwicklung der verschiedenen Branchen stark zu unterstützen.
