Warum ist die Einstellung einer Spritzgießmaschine notwendig?

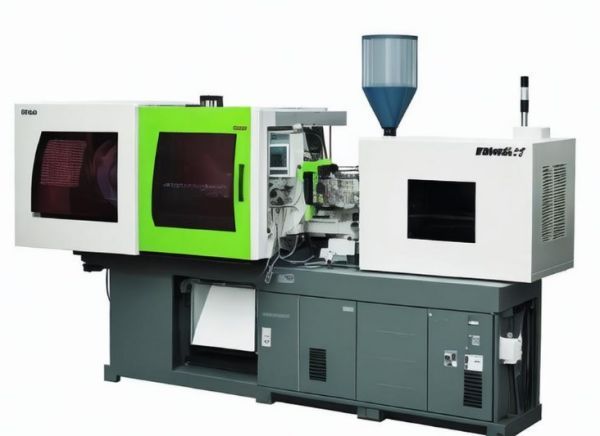

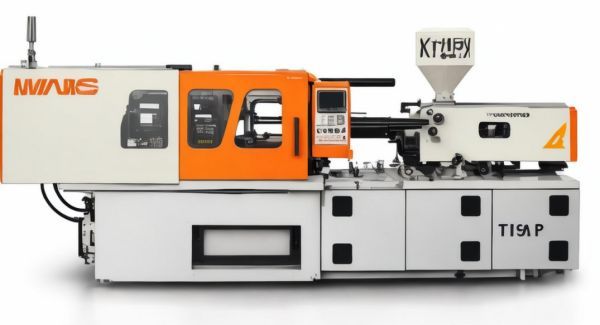

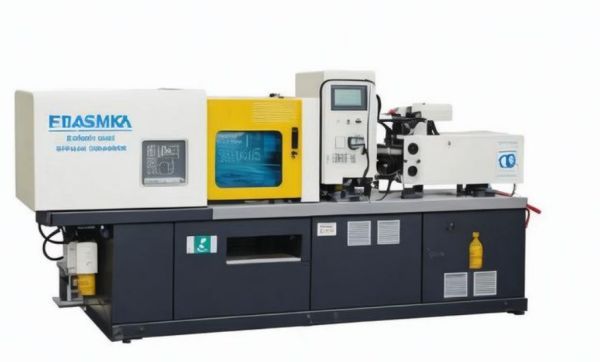

Spritzgießmaschinen sind für die Herstellung von Kunststoffprodukten unerlässlich. Sie schmelzen hauptsächlich Kunststoffe durch Erhitzen und spritzen sie in den gewünschten Formhohlraum. Da die Qualität und Effizienz des Produkts jedoch weitgehend von der Leistungsfähigkeit der Spritzgießmaschine abhängt, müssen die erforderlichen Einstellungen vorgenommen werden. Dieser Artikel befasst sich eingehend mit den Gründen und Methoden für die Einstellung von Spritzgießmaschinen und soll den Lesern helfen, diesen wichtigen Prozess besser zu verstehen und zu beherrschen.

Die Notwendigkeit der Einstellung von Spritzgießmaschinen

Sicherstellung der Produktqualität

Der Hauptzweck der Einstellung der Spritzgießmaschine besteht darin, ein qualitativ hochwertiges Endprodukt herzustellen. Zu den Problemen, die durch eine unsachgemäße Maschineneinstellung verursacht werden, gehören Blasenbildung, Schrumpfung, Verformung und Deformation. So kann ein zu hoher Einspritzdruck zu einem ungleichmäßigen Fließen der Kunststoffschmelze in der Form führen, was Blasen oder Hohlräume zur Folge hat, und eine zu kurze Kühlzeit kann eine instabile innere Struktur verursachen, die zu Schrumpfung oder Verformung führt.

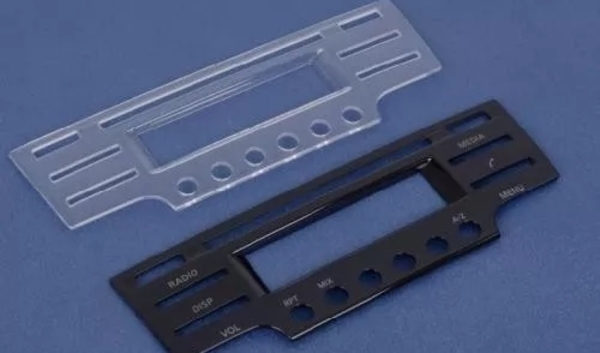

Durch Anpassung der Maschinenparameter können diese Fehler bis zu einem gewissen Grad vermieden werden. Sie kann auch sicherstellen, dass die Maßgenauigkeit und die Oberflächenbeschaffenheit des Produkts gut sind, was besonders für Produkte mit hoher Nachfrage wie medizinische Geräte und Automobilteile wichtig ist.

Verbesserung der Produktionseffizienz

Ein weiterer wichtiger Grund für die Einstellung der Spritzgießmaschine ist die Verbesserung der Produktionseffizienz. Durch korrektes Einstellen der Maschine lässt sich die Produktionszeit verkürzen, die Produktionsgeschwindigkeit erhöhen und damit die Produktivität steigern. Dies ist besonders wichtig bei großen Projekten, die viele Produkte mit identischen Spezifikationen erfordern. Beispielsweise kann die Anpassung von Einspritz- und Nachdruckzeit die Dauer jedes Formzyklus reduzieren; auch höhere Einspritzgeschwindigkeiten sowie schnellere Öffnungs- und Schließbewegungen der Form können die Produktivität steigern. Darüber hinaus lässt sich die Fehlerhäufigkeit senken, wodurch weniger Arbeitszeit verloren geht, die Stückkosten sinken und die Wettbewerbsfähigkeit des Unternehmens steigt.

Reduzierung des Materialabfalls

Wenn die Maschine nicht richtig eingestellt ist, können schlechte Ergebnisse durch Materialverschwendung verursacht werden. Beispielsweise kann der Einspritzdruck zu hoch sein, so dass Material aus der Form überläuft, oder eine ungeeignete Kühlzeit kann dazu führen, dass das Produkt falsch geformt wird und Nacharbeit erforderlich ist. Die Einstellung der Maschine trägt auch dazu bei, die Menge des verschwendeten Materials zu verringern und die für die Produktion erforderlichen Kosten zu senken. Dies ist umso wichtiger, wenn es sich um teures Material handelt, da die Reduzierung von Abfall nicht nur Geld spart, sondern auch die Umwelt entlastet. Darüber hinaus kann die Optimierung von Prozessparametern zur Sicherstellung einer gleichbleibenden Produktqualität den Ausschuss aufgrund von Produktfehlern verringern.

Verlängern der Lebensdauer von Geräten

Eine ordnungsgemäße Einstellung und Wartung kann ebenfalls dazu beitragen, die Lebensdauer von Spritzgießmaschinen zu verlängern. Eine unsachgemäße Maschineneinstellung kann zu erhöhtem Verschleiß führen, was die Lebensdauer der Ausrüstung verkürzen oder die damit verbundenen Reparatur- und Ersatzkosten erhöhen kann. Ein zu hoher Einspritzdruck und eine zu hohe Geschwindigkeit führen beispielsweise zu einer stärkeren Beanspruchung und Abnutzung mechanischer Teile, und eine falsche Temperatureinstellung beschleunigt die Alterung von Heizungszubehör und Werkzeugen. Eine regelmäßige Anpassung und Optimierung der Maschinenparameter kann die Ausfallrate und die Häufigkeit von Wartungsarbeiten verringern und so die Lebensdauer der Anlagen verlängern und die Betriebskosten senken.

Erfüllung spezifischer Produktionsbedürfnisse

Unterschiedliche Produkte und Werkzeugkonstruktionen erfordern unterschiedliche Maschineneinstellungen. Die Feinabstimmung der Spritzgießmaschine hilft, spezifische Anforderungen zu erfüllen, die in der Produktion auftreten können, um die Produktion so vielfältig wie möglich zu gestalten. So erfordert beispielsweise die Herstellung dünnwandiger Produkte höhere Einspritzgeschwindigkeiten und -drücke, während dickwandige Produkte längere Halte- und Kühlzeiten erfordern. Durch die flexible Anpassung der Maschinenparameter können verschiedene Produktanforderungen erfüllt werden, was zur Verbesserung der Wettbewerbsfähigkeit der Produktion auf dem Markt beiträgt.

Schlüsselparameter für die Einstellung von Spritzgießmaschinen

Temperaturanpassung

Die Temperatur ist ein wichtiger Faktor beim Spritzgießen. Verschiedene Kunststoffarten haben unterschiedliche Schmelzetemperaturen. Wenn die Werkzeugtemperatur nicht zum Kunststoff passt, ist die Formteilqualität unzureichend. Die Temperaturregelung umfasst Zylinder-, Düsen- und Werkzeugtemperatur.

Zylindertemperatur: Sie beeinflusst den Schmelzzustand und die Fließfähigkeit des Kunststoffs. Der Zylinder ist häufig in mehrere Heizzonen unterteilt, deren Temperaturen jeweils auf die Eigenschaften des zu verarbeitenden Materials abgestimmt werden.

Düsentemperatur: Sie beeinflusst das Fließverhalten und den Einspritzvorgang der Kunststoffschmelze. Sowohl eine übermäßig hohe als auch eine zu niedrige Düsentemperatur kann die Produktqualität beeinträchtigen.

Formtemperatur: Sie beeinflusst, wie schnell der Kunststoff abkühlt und welche Gestalt das Endprodukt annimmt. Eine richtig geregelte Formtemperatur hilft, Verzug und Schwindung der spritzgegossenen Teile zu vermeiden. Die Formtemperatur wirkt sich auf die Abkühlgeschwindigkeit und die Endmaße des Produkts aus.

Druckanpassung

Einspritzdruck und Nachdruck sind zwei kritische Druckparameter beim Spritzgießen.

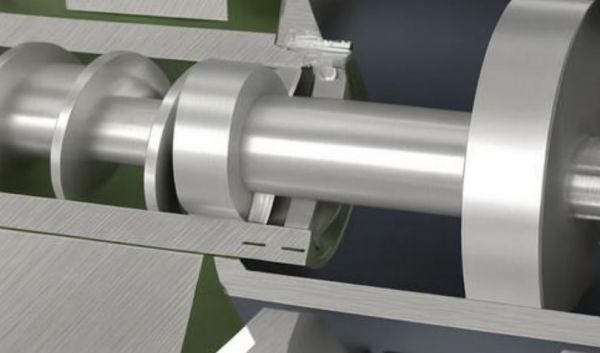

Einspritzdruck: Er bezeichnet die Kraft, mit der die Kunststoffschmelze in die Form eingespritzt wird. Der Öldruck im Hydrauliksystem beeinflusst den Einspritzdruck unmittelbar. Ein richtig eingestellter Einspritzdruck unterstützt außerdem eine optimale Füllung und Verdichtung der Form und verhindert dadurch typische Fehler wie unvollständige Füllung und Gratbildung.

Nachdruck: Nach dem Einspritzen muss ein bestimmter Druck aufrechterhalten werden, um ein Zurückfließen der Schmelze und eine übermäßige Produktschwindung zu verhindern. Dauer und Höhe des Nachdrucks sind daher an die konkreten Produktspezifikationen anzupassen. Auch der Staudruck während der Einspritzphase beeinflusst die Qualität des Endprodukts.

Geschwindigkeitsanpassung

Die Einspritzgeschwindigkeit und die Öffnungs-/Schließgeschwindigkeit des Werkzeugs sind ebenfalls wichtige Parameter, die angepasst werden müssen.

Einspritzgeschwindigkeit: Sie beeinflusst das Fließverhalten und die Formfüllung der Kunststoffschmelze. Unterschiedliche Produkte und Formkonstruktionen erfordern unterschiedliche Einspritzgeschwindigkeiten, um Produktqualität und Produktionseffizienz sicherzustellen. Die Schneckengeschwindigkeit beim Einspritzen bestimmt wesentlich, wie gut das Material die Form füllt.

Formöffnungs- und Formschließgeschwindigkeit: Sie beeinflusst den Produktionsablauf und die Lebensdauer der Formen. Angemessene Geschwindigkeiten steigern die Produktivität und tragen zugleich dazu bei, die Lebensdauer der Formen zu verlängern.

Zeitanpassung

Bei der Optimierung des Spritzgießprozesses sind verschiedene Zeitaspekte zu berücksichtigen: Einspritzzeit, Haltezeit, Abkühlzeit und Zeit zum Öffnen/Schließen der Form.

Einspritzzeit: Die Einspritzzeit ist die Dauer, in der die Kunststoffschmelze in die Form eingespritzt wird. Eine zu kurze oder zu lange Einspritzzeit ist ungünstig, da sie Produktqualität und Produktionseffizienz beeinträchtigt.

Nachdruckzeit: Die Dauer, für die der Einspritzdruck aufrechterhalten wird; sie beeinflusst Dichte, Maßhaltigkeit und Präzision des Produkts.

Kühlzeit: Die Zeit, die die Kunststoffschmelze benötigt, um in der Form abzukühlen und zu erstarren. Eine angemessene Kühlzeit kann Verzug und Verformung des Produkts minimieren.

Formöffnungs- und Formschließzeit: Die Zeit, die zum Öffnen und Schließen der Form benötigt wird; sie beeinflusst den Produktionstakt und die Lebensdauer der Form.

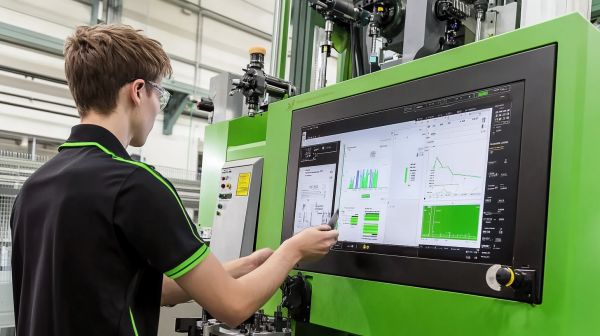

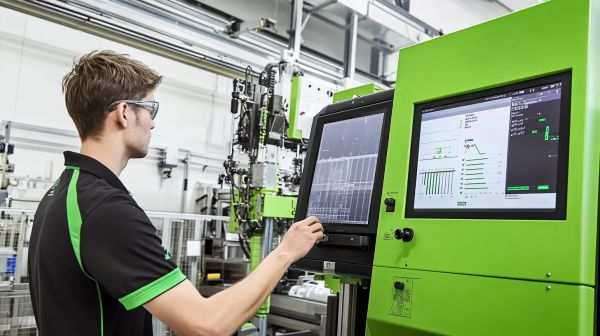

Spezifische Schritte zur Einstellung der Spritzgießmaschine

Vorbereitung

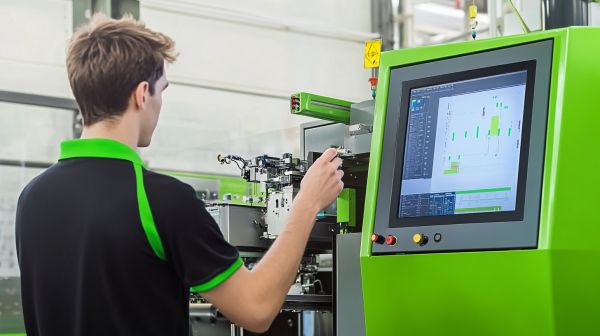

Anlage prüfen: Prüfen Sie vor jeder Einstellung, ob die Spritzgießmaschine ordnungsgemäß funktioniert und keine Schäden oder Störungen aufweist.

Material auswählen: Wählen Sie den passenden Kunststofftyp und prüfen Sie dessen Qualität und Eigenschaften entsprechend dem herzustellenden Produkt.

Form reinigen: Entfernen Sie sämtliche Rückstände von der Formoberfläche, da diese das Endprodukt verunreinigen könnten.

Temperaturanpassung

Zylindertemperatur einstellen: Stellen Sie jede Heizzone auf die Temperatur ein, die das vorgesehene Material und die Prozessbedingungen erfordern.

Düsentemperatur einstellen: Passen Sie sie an die Eigenschaften des Materials und den vorgesehenen Einspritzprozess an.

Formtemperatur einstellen: Stimmen Sie sie auf Form und Abmessungen des jeweiligen Produkts ab.

Druckanpassung

Einspritzdruck einstellen: Passen Sie ihn an die Fließfähigkeit des Materials und die Formkonstruktion an.

Nachdruck einstellen: Stellen Sie ihn entsprechend der Produktdichte und den Anforderungen an die Maßhaltigkeit auf den richtigen Wert ein.

Geschwindigkeitsanpassung

Einspritzgeschwindigkeit einstellen: Sie richtet sich nach der Fließfähigkeit des Materials und der Konstruktion der Form.

Formöffnungs- und Formschließgeschwindigkeit einstellen: Stimmen Sie sie auf die Lebensdauer der Form und den einzuhaltenden Produktionstakt ab.

Zeitanpassung

Einspritzzeit einstellen: Passen Sie sie abhängig von Art, Größe und Form des Produkts an.

Nachdruckzeit einstellen: Stimmen Sie sie auf die Produktdichte und die Anforderungen an die Maßhaltigkeit ab.

Kühlzeit einstellen: Passen Sie sie an den Kühlbedarf des Produkts an.

Häufige Probleme und Lösungen bei der Einstellung von Spritzgießmaschinen

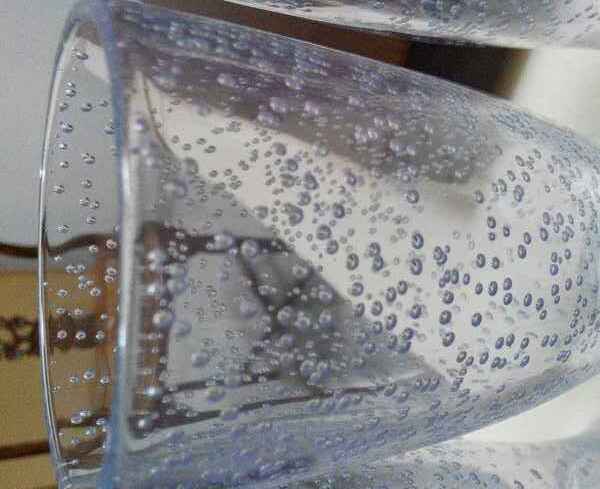

Luftblasen

Ursachen: Ein niedriger Einspritzdruck, eine zu hohe Einspritzgeschwindigkeit oder eine niedrige Formtemperatur können Blasen verursachen. Blasen im Produkt entstehen meist durch eine ungleichmäßige Strömung der Kunststoffschmelze in der Form, wodurch Gas oder Luft eingeschlossen wird. Bei niedrigem Einspritzdruck können sich Hohlräume bilden, weil die Form nicht vollständig gefüllt wird. Eine hohe Einspritzgeschwindigkeit kann Luft in der Schmelze einschließen, während eine niedrige Formtemperatur die Schmelze vorzeitig abkühlen lässt und dadurch Gas einschließt.

Lösungen: Erhöhen Sie den Einspritzdruck, verringern Sie die Einspritzgeschwindigkeit und erhöhen Sie die Formtemperatur. Ein höherer Einspritzdruck sorgt für eine vollständige Formfüllung und reduziert Hohlräume. Eine niedrigere Einspritzgeschwindigkeit minimiert Lufteinschlüsse, und eine höhere Formtemperatur verlängert die Abkühlzeit, sodass Gas entweichen kann.

Schrumpfung

Ursachen: Fehler bei der Regelung von Nachdruckzeit, Nachdruck oder Formtemperatur können Produktschwindung verursachen. Mögliche Auslöser sind eine zu kurze Nachdruckzeit, ein zu niedriger Nachdruck oder eine zu hohe Formtemperatur. Schwindung entsteht gewöhnlich dadurch, dass die Kunststoffschmelze beim Erstarren ihr Volumen verringert. Eine zu kurze Nachdruckzeit kann eine vollständige Nachfüllung während des Abkühlens verhindern, ein zu niedriger Nachdruck kann ein Zurückfließen der Schmelze und Hohlräume verursachen, und eine hohe Formtemperatur kann die Abkühlung verlangsamen und damit die Schwindungsgefahr erhöhen.

Lösungen: Verlängern Sie die Nachdruckzeit, erhöhen Sie den Nachdruck und senken Sie die Formtemperatur. Eine längere Nachdruckzeit gibt der Form während des Abkühlens ausreichend Zeit zum Nachfüllen. Ein höherer Nachdruck verringert das Zurückfließen der Schmelze und erhöht die Packungsdichte des Produkts, während eine niedrigere Formtemperatur die Abkühlung beschleunigt und die Schwindung reduziert.

Verziehen

Ursachen: Eine zu kurze Kühlzeit, eine zu hohe Einspritzgeschwindigkeit und eine ungeeignete Formkonstruktion können Produktverzug verursachen. Verzug entsteht meist durch eine ungleichmäßige Spannungsverteilung in der Kunststoffschmelze während des Abkühlens, die zu Formänderungen führt. Eine zu kurze Kühlzeit verhindert die Stabilisierung der Struktur, eine zu hohe Einspritzgeschwindigkeit kann ungleichmäßige innere Spannungen erzeugen und eine ungeeignete Formkonstruktion kann beim Abkühlen eine ungleichmäßige Spannungsverteilung bewirken.

Lösungen: Verlängern Sie die Kühlzeit, verringern Sie die Einspritzgeschwindigkeit und verbessern Sie die Formkonstruktion. Eine längere Kühlzeit stabilisiert die innere Struktur und reduziert so den Verzug. Eine niedrigere Einspritzgeschwindigkeit verringert die inneren Spannungen, und eine wirksame Formkonstruktion sorgt für eine gleichmäßige Verteilung der Abkühlspannungen.

Verformung

Ursachen: Ein zu hoher Einspritzdruck, eine zu kurze Kühlzeit und eine zu hohe Formtemperatur können Produktverformungen verursachen. Die häufigste Ursache ist eine ungleichmäßige Volumen- und Spannungsänderung der Kunststoffschmelze während des Abkühlens.

Lösungen: Senken Sie den Einspritzdruck, verlängern Sie die Kühlzeit und reduzieren Sie die Formtemperatur. Ein niedrigerer Einspritzdruck reduziert innere Spannungen und Verformungen, eine längere Kühlzeit stabilisiert die innere Struktur, und eine niedrigere Formtemperatur beschleunigt die Abkühlung und verringert Verformungen.

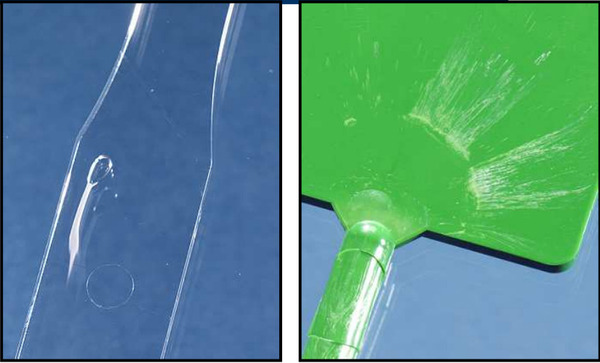

Oberflächenmängel

Ursachen: Eine niedrige Einspritzgeschwindigkeit, eine niedrige Formtemperatur oder eine ungeeignete Materialauswahl. Oberflächenfehler wie Fließlinien oder Bindenähte entstehen meist durch eine ungleichmäßige Strömung der Kunststoffschmelze in der Form.

Lösungen: Erhöhen Sie Einspritzgeschwindigkeit und Formtemperatur und wählen Sie geeignete Formwerkstoffe aus.

Schlussfolgerung

Die richtige Einstellung von Spritzgießmaschinen ist entscheidend für Qualität und Effizienz der herzustellenden Produkte. Durch die korrekte Anpassung von Temperatur, Druck, Geschwindigkeit und Zeit lassen sich Produktqualität, Produktionsleistung und Lebensdauer der Prozessausrüstung positiv beeinflussen. Bediener sollten über umfassende Erfahrung und Kenntnisse im Umgang mit Maschinen verfügen sowie regelmäßig geschult werden und die Anlagen warten, um einen stabilen und effizienten Produktionsprozess sicherzustellen. Dieser Artikel vermittelt wertvolle Erkenntnisse, mit denen Leser die verschiedenen Methoden und Techniken zur Einstellung von Spritzgießmaschinen besser beherrschen können.
