Les machines de moulage par injection sont essentielles à la fabrication de produits en plastique. Elles fondent principalement les matières plastiques en les chauffant et en les injectant dans la cavité du moule souhaité. Cependant, comme la qualité et l’efficacité du produit dépendent largement de l’efficacité de la machine de moulage par injection, il est nécessaire de procéder à des ajustements. Cet article explore en profondeur les raisons et les méthodes de réglage des presses à injecter, dans le but d’aider les lecteurs à mieux comprendre et maîtriser ce processus critique.
Nécessité du réglage de la machine de moulage par injection
Garantir la qualité des produits
L’objectif principal du réglage de la machine de moulage par injection est de produire un produit final de la meilleure qualité possible. Les problèmes causés par un mauvais réglage de la machine comprennent les bulles, le retrait, le gauchissement et la déformation. Par exemple, une pression d’injection trop élevée peut entraîner un écoulement irrégulier de la matière plastique fondue dans le moule, ce qui provoque des bulles ou des vides, et un temps de refroidissement trop court peut provoquer une structure interne instable, entraînant un rétrécissement ou une déformation.
En ajustant les paramètres de la machine, ces défauts peuvent être évités dans une certaine mesure. La précision dimensionnelle et l’état de surface du produit peuvent également être garantis, ce qui est particulièrement important pour les produits très demandés tels que les appareils médicaux et les pièces automobiles.
Améliorer l’efficacité de la production
Une autre raison importante de régler la presse à injecter est l’amélioration de l’efficacité de production. Un réglage correct de la machine peut raccourcir le temps de production, augmenter la cadence et donc accroître la productivité. Cela est particulièrement important pour les grands projets nécessitant un nombre élevé de produits présentant les mêmes spécifications. Par exemple, le réglage des temps d’injection et de maintien peut réduire la durée de chaque cycle de moulage, tandis que l’augmentation de la vitesse d’injection et des vitesses d’ouverture et de fermeture du moule peut également accélérer la production. En outre, la fréquence des défauts peut être réduite, ce qui diminue les pertes de temps de travail et les coûts unitaires, tout en renforçant la compétitivité de l’entreprise.
Réduire les déchets matériels
Si la machine n’est pas réglée correctement, de mauvais résultats peuvent être causés par le gaspillage de matière. Par exemple, la pression d’injection peut être trop élevée, ce qui entraîne un débordement de la matière du moule, ou un temps de refroidissement inapproprié peut entraîner un mauvais moulage du produit, ce qui nécessite des travaux de reprise. Le réglage de la machine permet également de réduire la quantité de matériau gaspillé et les dépenses nécessaires à la production. Cela est d’autant plus important si le matériau est coûteux, car la réduction de chaque déchet permet non seulement d’économiser de l’argent, mais aussi de réduire l’impact sur l’environnement. En outre, l’optimisation des paramètres du processus pour garantir une qualité constante du produit peut réduire les déchets dus aux défauts du produit.
Prolonger la durée de vie des équipements
Un réglage et un entretien appropriés peuvent également contribuer à prolonger la durée de vie des machines de moulage par injection. Un mauvais réglage de la machine peut entraîner une usure accrue, ce qui peut raccourcir la durée de vie de l’équipement ou augmenter les coûts de réparation et de remplacement. Par exemple, une pression et une vitesse d’injection trop élevées auront un impact et une usure plus importants sur les pièces mécaniques, et un mauvais réglage de la température accélérera le vieillissement des accessoires de chauffage et des moules. L’ajustement et l’optimisation réguliers des paramètres de la machine peuvent réduire le taux de défaillance de l’équipement et la fréquence de la maintenance, prolongeant ainsi la durée de vie de l’équipement et réduisant les coûts d’exploitation.
Répondre à des besoins de production spécifiques
Différents produits et conceptions de moules nécessitent différents réglages de la machine. Le réglage fin de la machine de moulage par injection permet de répondre aux exigences spécifiques qui peuvent être rencontrées dans la production, rendant ainsi la production aussi diversifiée que possible. Par exemple, la production de produits à parois fines nécessite des vitesses et des pressions d’injection plus élevées, tandis que les produits à parois épaisses requièrent des temps de maintien et de refroidissement plus longs. Le réglage flexible des paramètres de la machine permet de répondre aux diverses exigences des produits, contribuant ainsi à améliorer la compétitivité de la production sur le marché.
Paramètres clés pour le réglage de la machine de moulage par injection
Réglage de la température
La température est un facteur important dans l’industrie du moulage par injection. Les différents plastiques ont des températures de fusion différentes. Lorsque la température du moule ne correspond pas au matériau plastique, la qualité du moulage n’est pas optimale. Le contrôle porte sur la température du fourreau, de la buse et du moule.
Température du fourreau : elle influe sur l’état de fusion et la fluidité du plastique. Le fourreau est généralement divisé en plusieurs zones de chauffe, dont la température est réglée selon la nature du matériau à transformer.
Température de la buse : elle influe sur l’écoulement et le comportement du plastique fondu pendant l’injection. Une température de buse trop élevée comme trop basse peut dégrader la qualité du produit.
Température du moule : elle influe sur la vitesse de refroidissement du plastique et sur la forme finale. Une température correctement maîtrisée aide à éviter le gauchissement et le retrait des pièces moulées par injection. Elle détermine donc la vitesse de refroidissement et les dimensions finales.
Réglage de la pression
La pression d’injection et la pression de maintien sont deux paramètres de pression critiques dans le moulage par injection.
Pression d’injection : force exercée pour introduire le plastique fondu dans le moule. Dans un système hydraulique, la pression d’huile agit directement sur cette pression. Un réglage correct assure aussi un compactage optimal de l’empreinte et évite des défauts courants tels que les remplissages incomplets et les bavures.
Pression de maintien : après l’injection, une certaine pression doit être conservée afin d’éviter le reflux de la matière et le retrait du produit. Sa durée et son niveau doivent donc être adaptés aux spécifications de la pièce. La contre-pression pendant la phase d’injection influe également sur la qualité finale.
Réglage de la vitesse
La vitesse d’injection et la vitesse d’ouverture/fermeture du moule sont également des paramètres cruciaux à ajuster.
Vitesse d’injection : elle agit sur le comportement rhéologique et le remplissage par la matière fondue. Produits et moules différents exigent des vitesses distinctes pour garantir la qualité et le rendement. La vitesse de la vis pendant l’injection joue un rôle majeur dans la qualité du remplissage.
Vitesse d’ouverture et de fermeture du moule : elle influe sur le fonctionnement de la production et sur la durée de vie du moule. Des vitesses modérées augmentent la productivité tout en contribuant à prolonger la durée de vie de l’outillage.
Ajustement du temps
L’optimisation du processus de moulage par injection porte sur plusieurs aspects temporels, à savoir le temps d’injection, le temps de maintien, le temps de refroidissement et le temps d’ouverture/fermeture du moule.
Temps d’injection : durée nécessaire pour injecter le plastique fondu dans le moule. Une durée trop courte ou trop longue nuit à la qualité des produits et au rendement de production.
Temps de maintien : durée pendant laquelle la pression d’injection est maintenue ; elle influe sur la densité, la stabilité dimensionnelle et la précision du produit.
Temps de refroidissement : durée nécessaire pour que le plastique fondu refroidisse et se solidifie dans le moule. Un temps adapté limite le gauchissement et la déformation du produit.
Temps d’ouverture et de fermeture du moule : durée nécessaire à ces mouvements, qui influe sur la cadence de production et sur la durée de vie du moule.
Étapes spécifiques pour le réglage de la machine de moulage par injection
Préparation
Contrôler l’équipement : avant tout réglage, inspectez la presse à injecter pour confirmer son bon fonctionnement et l’absence de dommages ou de pannes.
Choisir le matériau : sélectionnez le type de plastique approprié et vérifiez sa qualité ainsi que ses caractéristiques en fonction du produit à fabriquer.
Nettoyer le moule : éliminez tous les débris présents à sa surface, car ils pourraient contaminer le produit fini.
Réglage de la température
Régler la température du fourreau : définissez la température de chaque zone de chauffe en fonction du matériau choisi et des conditions du procédé.
Régler la température de la buse : adaptez-la aux caractéristiques du matériau et au procédé d’injection utilisé.
Régler la température du moule : configurez-la selon la forme et les dimensions du produit concerné.
Réglage de la pression
Régler la pression d’injection : adaptez-la à la fluidité du matériau et à la structure du moule.
Régler la pression de maintien : choisissez le niveau approprié en fonction de la densité du produit et de ses exigences de stabilité dimensionnelle.
Réglage de la vitesse
Régler la vitesse d’injection : adaptez-la à la fluidité du matériau et à la structure du moule.
Régler la vitesse d’ouverture et de fermeture du moule : adaptez-la à la durée de vie attendue du moule et à la cadence de production requise.
Ajustement du temps
Régler le temps d’injection : adaptez-le au type, aux dimensions et à la forme du produit.
Régler le temps de maintien : configurez-le selon la densité du produit et ses exigences de stabilité dimensionnelle.
Régler le temps de refroidissement : modulez-le selon les besoins de refroidissement du produit.
Problèmes courants et solutions en matière de réglage de la machine de moulage par injection

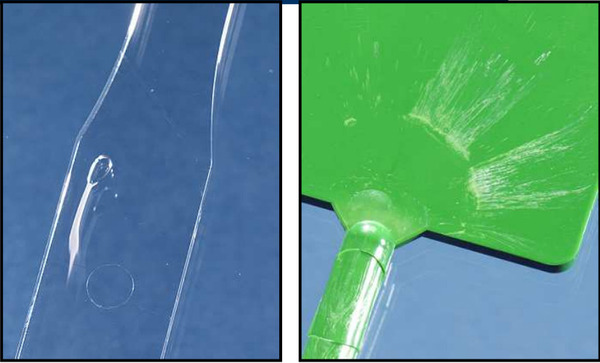

Bulles d’air
Causes : une faible pression d’injection, une vitesse d’injection excessive ou une température de moule trop basse peuvent produire des bulles. Celles-ci proviennent généralement d’un écoulement irrégulier de la matière fondue, qui emprisonne du gaz ou de l’air. Une pression trop faible peut créer des vides faute de remplissage complet ; une vitesse élevée peut piéger l’air dans l’écoulement ; une température de moule basse peut solidifier prématurément la matière et retenir le gaz.
Solutions : augmentez la pression d’injection, réduisez la vitesse et relevez la température du moule. Une pression accrue assure le remplissage complet et limite les vides ; une vitesse plus faible réduit l’emprisonnement d’air ; une température de moule supérieure prolonge le refroidissement et laisse au gaz le temps de s’échapper.

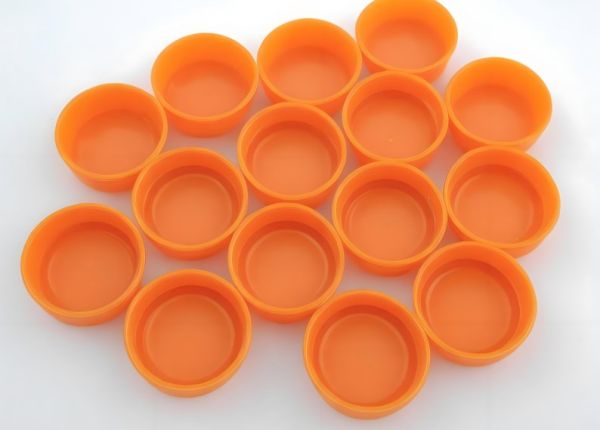

Rétrécissement
Causes : un temps de maintien trop court, une pression de maintien trop faible ou une température de moule trop élevée peuvent provoquer le retrait du produit. Celui-ci correspond à la diminution de volume du plastique fondu pendant sa solidification. Un maintien trop bref peut empêcher le compactage complet durant le refroidissement ; une pression faible peut laisser la matière refluer et former des vides ; une température élevée ralentit le refroidissement et accroît le risque de retrait.
Solutions : augmentez le temps et la pression de maintien, puis abaissez la température du moule. Un maintien plus long laisse suffisamment de temps au compactage pendant le refroidissement ; une pression supérieure réduit le reflux et augmente la densité de remplissage ; une température de moule plus basse accélère le refroidissement et limite le retrait.

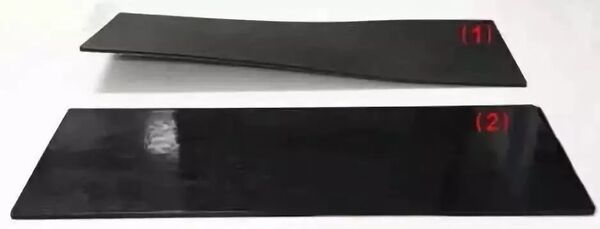

Déformation
Causes : un temps de refroidissement trop court, une vitesse d’injection excessive ou une mauvaise conception du moule peuvent tous provoquer le gauchissement. Celui-ci résulte généralement d’une répartition inégale des contraintes dans la matière pendant le refroidissement. Un refroidissement trop bref ne permet pas à la structure de se stabiliser ; une vitesse excessive crée des contraintes internes irrégulières ; une conception inadéquate déséquilibre les contraintes de refroidissement.
Solutions : prolongez le refroidissement, réduisez la vitesse d’injection et améliorez la conception du moule. Un refroidissement plus long stabilise la structure interne et réduit la déformation ; une injection plus lente diminue les contraintes internes ; un moule bien conçu assure une répartition uniforme des contraintes de refroidissement.
Déformation
Causes : une pression d’injection trop élevée, un refroidissement trop court ou une température de moule excessive peuvent déformer le produit. La cause la plus fréquente est la variation de volume et de contraintes de la matière fondue pendant le refroidissement.
Solutions : réduisez la pression d’injection, prolongez le refroidissement et abaissez la température du moule. Une pression moindre réduit les contraintes internes et la déformation ; un refroidissement plus long stabilise la structure interne ; une température de moule plus basse accélère le refroidissement et limite la déformation.

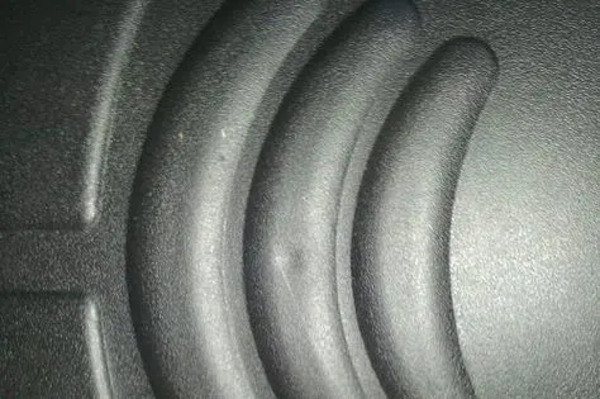

Défauts de surface
Causes : vitesse d’injection trop faible, température de moule insuffisante ou matériau mal choisi. Les défauts de surface, tels que marques d’écoulement ou lignes de soudure, résultent généralement d’un écoulement irrégulier du plastique fondu dans le moule.
Solutions : augmentez la vitesse d’injection et la température du moule, puis choisissez des matériaux de moulage adaptés.
Conclusion
Le réglage des presses à injecter est essentiel à la qualité et au rendement de la production. Un ajustement correct de la température, de la pression, de la vitesse et des temps améliore la qualité des produits, la productivité et la durée de vie des équipements. Les opérateurs doivent posséder une solide expérience des machines et suivre régulièrement des formations, tandis qu’un entretien périodique garantit un procédé stable et efficace. Cet article fournit les repères nécessaires pour mieux maîtriser les différentes méthodes et techniques de réglage du moulage par injection.
