خدمات القولبة بالحقن المخصصة لـ TPU والقولبة الفوقية
تبحث عن قولبة TPU بالحقن الاحترافية؟ نقدم قطع TPU مخصصة عالية الدقة، والقولبة الفوقية (60A-85D)، والنماذج الأولية.
موارد الدليل الكامل لعملية صب حقن TPU

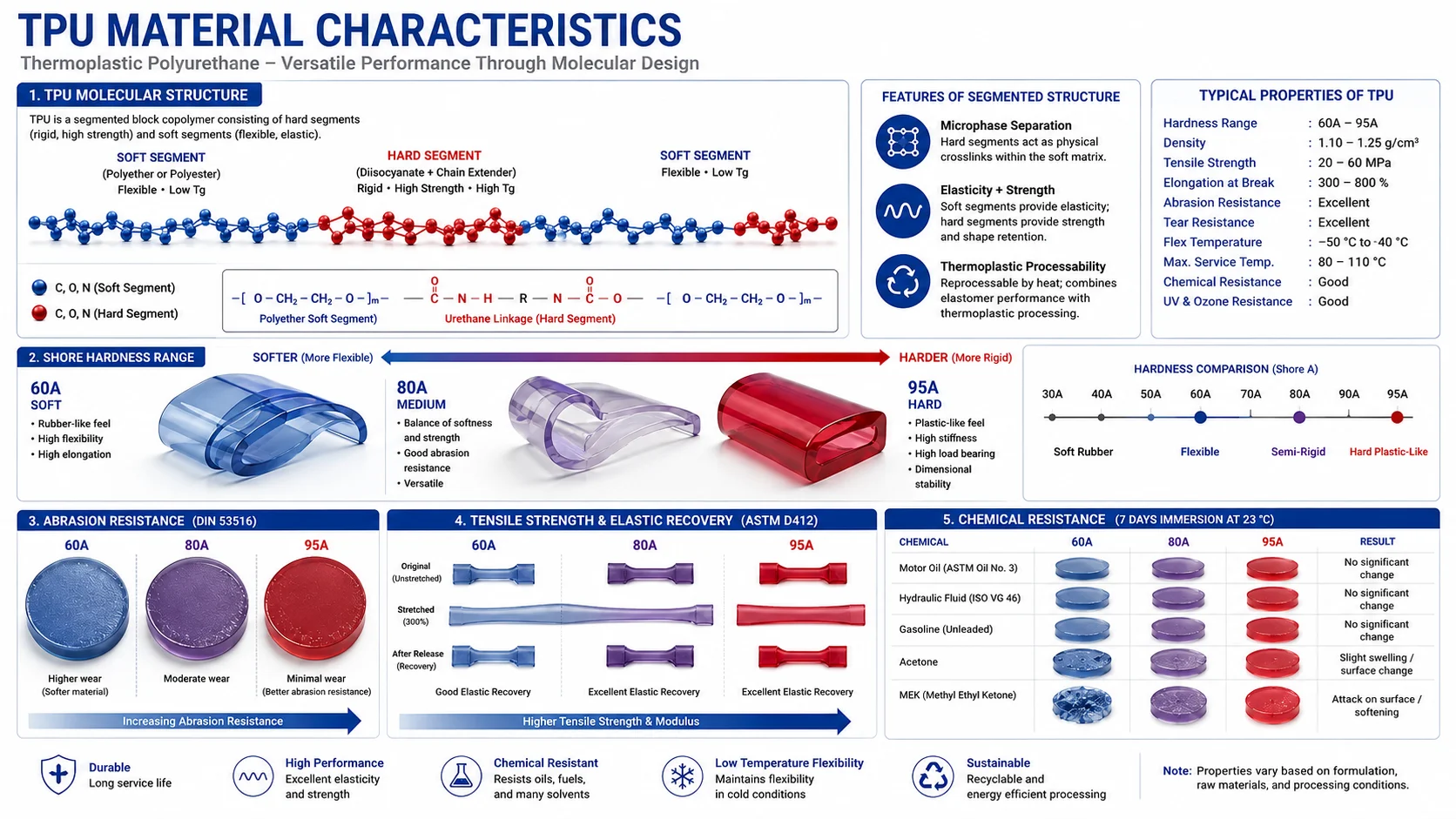

ما هو TPU (البولي يوريثين الحراري)؟
TPU (البولي يوريثين الحراري) هو بوليمر كتلي عالي الأداء قابل للصهر والمعالجة، ويُعتبر حلقة الوصل الهندسية بين المطاط المرن واللدائن الصلبة. يُعرف بمقاومته الاستثنائية للتآكل وتعدد استخداماته، ويمكن صهره وإعادة تدويره بشكل متكرر باستخدام معدات قولبة الحقن الحرارية القياسية، مما يجعله مادةً رائدة لتطبيقات الصناعات الثقيلة وتطبيقات الأعمال التجارية بين الشركات.
هذا البوليمر المشترك الخطي المقسم يتكون من شرائح صلبة متناوبة (الأيزوسيانات والديولات قصيرة السلسلة) وشرائح ناعمة (البوليولات). التوازن الدقيق بين هذه الشرائح الجزيئية يمنح TPU قدرته الفريدة على تقديم استعادة مرنة إلى جانب قوة ميكانيكية صلبة.
على عكس المطاط التقليدي المعالج حرارياً الذي يتطلب عملية معالجة كبريتية تستغرق وقتاً طويلاً، يتصرف TPU كمادة لدنة حرارية حقيقية. بالنسبة للتصنيع الصناعي عالي الجودة، تصنف راتنجات TPU إلى عائلتين كيميائيتين رئيسيتين: TPU القائم على البوليستر (الذي يوفر قوة ميكانيكية لا تضاهى، ومقاومة للتمزق، وحماية من الزيوت) وTPU القائم على البولي إيثر (الذي يوفر مرونة نهائية في درجات الحرارة المنخفضة، ومرونة ميكروبية، ومقاومة ممتازة للتحلل المائي).
ما هي خصائص TPU؟
تشمل الخصائص الأساسية لـ TPU مقاومة تآكل لا مثيل لها، وقوة شد عالية، ومرونة شديدة عبر نطاق صلابة واسع (من 60A إلى 85D)، ومرونة استثنائية للزيوت والمواد الكيميائية والشيخوخة البيئية. تسمح هذه الخصائص الفريدة لمكونات TPU المصبوبة بالبقاء تحت الإجهاد الميكانيكي الشديد والبيئات الكيميائية القاسية حيث تفشل المواد البلاستيكية التقليدية واللدائن المرنة القياسية بسرعة.
يُعتبر TPU محل تقدير كبير في الهندسة عالية التحمل والدقة بسبب خصائصه الفيزيائية والكيميائية المتميزة:
مقاومة استثنائية للتآكل والاحتكاك:
يتفوق TPU باستمرار على معظم اللدائن المرنة والبلاستيك الهندسي الأخرى عند تعرضه لاحتكاك شديد، وخدش، وانزلاق ميكانيكي مستمر، مما يجعله المعيار الصناعي لمكونات التآكل المتحركة.
قوة شد عالية ومرونة:
يتمتع بقدرة عالية على تحمل الأحمال، وامتصاص استثنائي للصدمات، ونسبة استطالة عالية عند الكسر. وهذا يسمح للأجزاء المصبوبة بامتصاص الصدمات الشديدة والاستعادة السريعة من التشوه دون حدوث تشوه دائم في الهيكل.
مقاومة ممتازة للزيوت والمواد الكيميائية والشحوم:
يحافظ TPU على سلامته الهيكلية واستقراره الأبعادي عند التعرض المستمر لسوائل السيارات، وزيوت التشحيم الصناعية، والهيدروكربونات، والمذيبات المختلفة.
المرونة البيئية والمجهريّة:
اعتمادًا على الدرجة الكيميائية المختارة (تحديدًا البولي إيثر)، يوفر TPU مقاومة عالية لتدهور الأوزون، والأشعة فوق البنفسجية، والهجوم الميكروبي، والتعرض الطويل للماء (مقاومة التحلل المائي).
هل يمكن قولبة مواد TPU بالحقن؟
نعم، يمكن قولبة مواد TPU بالحقن بنجاح كبير باستخدام آلات اللدائن الحرارية التجارية القياسية المجهزة بمراوح تقليدية من 3 مناطق. ومع ذلك، فإن تحقيق جودة عالية للأجزاء يتطلب ضوابط عملية صارمة، وتحديد دقيق لدرجات حرارة الأسطوانة، وبروتوكول تجفيف صارم للراتنج لتحقيق محتوى رطوبة أقل من 0.02% قبل المعالجة.
لأن TPU يذوب ويتدفق عند التسخين ويتصلب عند التبريد، فهو يناسب تمامًا سير عمل قولبة الحقن للإنتاج الضخم. ومع ذلك، تتطلب قولبة TPU خبرة هندسية دقيقة بسبب حساسيته العالية للقص وطبيعته الاسترطابية.
يتطلب التشكيل بالحقن الناجح لـ TPU تقسيمًا دقيقًا لدرجة حرارة الأسطوانة (تتراوح عادةً من 180°C إلى 230°C اعتمادًا على الصلابة) والتحكم في الضغط الخلفي لمنع تدهور المادة. كما أن تهوية القالب القوية ضرورية لتجنب احتباس الغازات وعلامات الحرق.
الأهم من ذلك، لأن راتنجات TPU الخام تمتص الرطوبة الجوية بسرعة، يجب تجفيف المادة مسبقاً باستخدام مجففات مزيلة للرطوبة لمدة 3 إلى 4 ساعات لمنع ظهور خطوط فضية، أو فقاعات داخلية، أو تدهور هيكلي شديد في المكونات المشكلة النهائية.
معايير العملية الرئيسية:
- درجة حرارة البرميل: 180-230°م (حسب الصلابة)
- بروتوكول التجفيف: 3-4 ساعات عند 80-90°م
- محتوى الرطوبة: < 0.02% قبل المعالجة
- نقطة الندى: ≤ -40°م
- الضغط الخلفي: يتم التحكم به لمنع التدهور
كيفية اختيار صلابة شور المناسبة (60A إلى 85D) للأجزاء المصبوبة من TPU؟
يتضمن اختيار صلابة شور المناسبة لـ TPU تحقيق التوازن بين المرونة وامتصاص الصدمات والصلابة الهيكلية عبر طيف يتراوح من 60A شور (مطاط ناعم) إلى 85D شور (بلاستيك شبه صلب). تعتمد التطبيقات الصناعية على اختيار الصلابة الدقيق ليتناسب مع الحمل الميكانيكي والمتطلبات اللمسية للبيئة.
| نطاق صلابة شور | تشبيه ملمس المادة | التطبيقات الصناعية النموذجية |
|---|---|---|
| 60A - 75A | شريط مطاطي ناعم / ممحاة | حلقات مانعة للتسرب عالية المرونة، حشوات مخصصة، تغليف بمقبض ناعم، وسادات مضادة للاهتزاز. |
| 80A - 90A | غطاء الهاتف الذكي / نعل الحذاء | نطاق التشكيل الأكثر شيوعاً. صدَّامات واقية، عجلات صناعية، شرائح مقاومة للبلى، إلكترونيات استهلاكية. |
| 95A - 64D | عجلة لوح التزلج / مطرقة صلبة | تروس ثقيلة، أحزمة نقل الحركة، حلقات هيدروليكية عالية الضغط، أكمام صناعية. |
| 70D - 85D | بلاستيك صلب / خوذة صلبة | مكونات صناعية هيكلية تتطلب قوة صدم عالية ومرونة دنيا. |
TPU مقابل TPE مقابل السيليكون: أي اللدائن المرنة هو الأفضل لمشروعك؟
يعتمد الاختيار بين TPU وTPE والسيليكون على احتياجاتك للأداء الميكانيكي ودرجات الحرارة البيئية والميزانية: يقدم TPU مقاومة لا مثيل لها للبلى والزيت؛ يوفر TPE ملمسًا فعال التكلفة وناعمًا للغاية؛ ويوفر السيليكون توافقًا حيويًا فائقًا إلى جانب مقاومة شديدة لدرجة الحرارة من -40°C إلى أكثر من 200°C.
عند تصميم المكونات المرنة، غالبًا ما يتناقش المهندسون بين TPU وTPE (الإلاستومر الحراري) والمطاط السائل السيليكوني (LSR). يعتمد اختيار النوع المناسب بشكل كبير على بيئة التشغيل لتطبيقك:
اختر TPU إذا:
يتطلب مشروعك أعلى مقاومة ممكنة للبلى، وقوة مقاومة التمزق، ومقاومة المواد الكيميائية/الزيوت. يتميز TPU بتفوق كبير على TPE من حيث المتانة الميكانيكية، وقدرة تحمل الأحمال الشدية، ويرتبط بشكل استثنائي مع البلاستيك الصلب خلال عملية التشكيل بالحقن متعدد المراحل.
اختر TPE إذا:
أنت تحتاج إلى ملمس فائق النعومة (أقل من 60A على مقياس شور للصلابة)، أو وقت دورة تشكيل أسرع لكفاءة التكلفة في الإنتاج الضخم، أو بديل أكثر فعالية من حيث التكلفة للسلع الاستهلاكية حيث لا تكون مقاومة البلى الميكانيكية القصوى حاسمة.
اختر السيليكون إذا:
يعمل منتجك في درجات حرارة قصوى (أعلى من 150°م أو أقل من -40°م)، أو يتطلب توافقاً حيوياً طبيًا مطلقًا (ISO 10993)، أو يحتاج إلى مقاومة عالية للتشوه الدائم بالضغط. على عكس TPU وTPE، السيليكون مادة متصلدة حرارياً ولا يمكن إعادة تدويرها.
ما هي التطبيقات الصناعية النموذجية للأجزاء المصبوبة من TPU بالقولبة بالحقن؟
تُستخدم أجزاء TPU المصنوعة بالقولبة بالحقن على نطاق واسع في صناعات السيارات والآلات الصناعية والإلكترونيات الاستهلاكية والأجهزة الطبية ومنتجات الحيوانات الأليفة. تجعل قدرتها الفريدة على تحمل الصدمات الشديدة وبيئات الاحتكاك العالية من TPU المادة المفضلة للمكونات الثقيلة عالميًا.
1. صناعة السيارات
أحذية مفاصل السرعة الثابتة (CV)، أختام الزيت الداخلية، حلقات التمديد للأسلاك، وسادات امتصاص الاهتزازات في المقصورة، ومكونات وحدة التحكم الداخلية ذات الملمس الناعم.
2. الهندسة الصناعية:
عجلات كاستير للاستخدام الشاق، أحزمة محرك عالية الشد، حلقات مانعة لتسرب المكبس الهيدروليكي، خراطيم هوائية، وصلات مرنة، وشفرات كاشطة لمعالجة المعادن.
3. الإلكترونيات الاستهلاكية:
أغلفة هواتف ذكية واقية، صدَّامات أجهزة كمبيوتر محمولة قوية، أشرطة ساعات ذكية قابلة للارتداء، ومكونات سماعات أذن مقاومة للماء.
4. المعدات الطبية:
موصلات أنابيب متوافقة حيويًا، صمامات توصيل السوائل، أغلفة أجهزة التشخيص، ومقابض أدوات جراحية مريحة.
5. منتجات الحيوانات الأليفة والمعدات الخارجية:
ألعاب كلاب متينة، معدات تدريب مقاومة للمضغ، قوالب أحذية التزلج، مشابك حقائب الظهر المهنية، وأغلفة أطواق إلكترونية متينة.
خدمات التشكيل بالحقن المخصصة لـ TPU
هندسة أجزاء الإلاستومر عالية الأداء للتميز الصناعي.
ما هي مزايا قولبة الحقن بالـ TPU؟
The core advantages of TPU injection molding include high mass-production efficiency, extreme mechanical performance repeatability, superior multi-material overmolding capabilities, and excellent cosmetic versatility. This process enables the high-speed production of highly durable, complex geometric elastomeric components.
Mass Production Efficiency:
Injection molding enables the high-speed production of complex geometric TPU parts with tight dimensional tolerances, drastically reducing per-piece costs compared to CNC machining or 3D printing.
Exceptional Mechanical Performance:
Molded components completely inherit TPU's raw polymer strength, delivering unrivaled abrasion resistance, high impact absorption, and excellent fatigue recovery under cyclic loading.
Superior Overmolding Capability:
TPU easily achieves strong molecular melt-bonding with rigid substrates like ABS, Polycarbonate (PC), and Nylon (PA), creating an unbreakable dual-material component without toxic chemical adhesives.
Vivid Colorability and Texturing:
TPU resins blend seamlessly with color masterbatches, allowing for vivid solid colors, translucent finishes, or specialized mold textures (such as matte, glossy, or textured grains) directly from the tool surface.
ما هي عيوب قولبة TPU بالحقن؟
The primary disadvantages of TPU injection molding involve strict pre-drying regulations, a highly narrow processing temperature window, elevated initial tooling costs due to high material shrinkage, and slightly longer cooling cycles compared to rigid plastics.
Strict Material Drying Requirements:
TPU is highly hygroscopic. If drying protocols are ignored, moisture causes hydrolytic degradation during molding, drastically ruining the physical strength and surface finish of the parts.
Narrow Processing Temperature Window:
TPU has high shear sensitivity. If the injection speed or melt temperature is slightly too high, the polymer chains degrade; if too low, it causes short shots or poor surface finish.
Higher Tooling Setup Costs:
Due to TPU's natural stickiness and high shrinkage rate (0.5% to 2.0%), molds must be precision-engineered with specialized venting, advanced ejection mechanisms, and premium tool steel, making initial setup costly.
Longer Cooling Cycles:
Elastomeric materials retain heat longer than rigid plastics, often requiring extended cooling times within the mold cycle to prevent part deformation during ejection.
ما هي القولبة الفوقية لـ TPU وكيف تعمل؟
TPU overmolding is an advanced multi-material injection molding process where soft TPU is injected directly onto a rigid plastic substrate (like ABS or PC) to achieve a permanent, adhesive-free molecular bond. This technique is extensively used to add ergonomic soft grips, airtight seals, and impact-absorbing bumpers to rigid housings.
This process is achieved via two main methods: Two-Shot Injection Molding (Multi-Shot) using a specialized rotating tool machine, or Insert Molding, where the pre-molded rigid part is manually or robotically placed into a second mold cavity to receive the TPU injection.
The magic of TPU overmolding lies in molecular inter-diffusion. When the hot, molten TPU hits the pre-warmed rigid substrate under high injection pressure, the interface layer partially melts together, creating a permanent chemical bond. This completely eliminates the need for manual adhesive application or secondary mechanical fasteners, drastically improving assembly speed and product durability.
Overmolding Benefits:
- Ergonomic Soft Grips: Comfortable, non-slip surfaces
- Airtight Seals: Waterproof and dust-resistant
- Impact Absorption: Shock-dampening bumpers
- No Adhesives: Permanent molecular bonding
- Assembly Efficiency: Reduced labor and cost
المشاكل الشائعة والحلول في قولبة الحقن بالـ TPU
Common TPU injection molding defects include surface jetting, mold sticking during ejection, and silver splay streaks caused by trapped moisture. Experienced engineering teams eliminate these issues through optimized gate placement, precision mold texturing, and strict desiccant drying controls.
Molding TPU comes with distinct challenges. Here are the most common defects encountered during production and how our engineering team eliminates them:
Issue: Jetting / Snake Marks (Wavy surface lines near the gate)
السبب: The molten TPU enters the cavity at excessive speeds, causing it to “shoot” forward and cool prematurely before filling the rest of the mold.
الحل: We optimize mold design using a fan gate or tab gate to disperse velocity, slow down the initial multi-stage injection speed profile, and increase gate thickness.
Issue: Sticking in Mold / Ejection Distortion (Deforming or turning white during ejection)
السبب: TPU’s natural elasticity makes it cling to core and cavity surfaces, or the mold lacks sufficient draft angles.
الحل: We apply specialized matte texturing or sandblasting to the mold surfaces to reduce surface tension, utilize larger ejector pins, and integrate a slight mold release agent into processing guidelines.
Issue: Silver Streaks / Splay Marks
السبب: Excess moisture in the TPU resin or excessive screw shear creating trapped gas.
الحل: Re-verify the desiccant drying system to ensure a dew point below -40°C and lower the injection backpressure.
هل يمكنكم دعم النماذج الأولية ذات الحجم المنخفض قبل الانتقال إلى إنتاج TPU على نطاق واسع؟
Yes, we provide specialized low-volume TPU prototyping utilizing rapid tooling (aluminum or pre-hardened steel mold bases) to produce 50 to 5,000+ real, injection-molded parts. This service allows product development teams to validate shore hardness, tactile response, and functional fitment before investing in high-volume production molds.
Why Low-Volume Prototyping Matters?
We recognize that B2B product development requires rigorous validation before committing to high-volume production tooling budgets. To mitigate your engineering risks, we offer a dedicated Low-Volume Prototyping Service for TPU components.
By using rapid tooling methods, we bypass the long lead times of mass production molds. Your prototypes are molded using your exact specified production resin grade, ensuring that all physical testing—such as real-world drop testing, environmental sealing checks, and chemical exposure tests—accurately reflects the performance and mechanical durability of the final product.
Rapid Tooling Benefits:
- مهلة إنتاج من أسبوعين إلى أربعة أسابيع
- 50-5,000+ قطعة لكل دفعة
- مواد بجودة إنتاجية
- تحقق كامل للأبعاد
- تكرار فعال من حيث التكلفة
اختبار التحقق:
- اختبار السقوط/الصدم
- العزل البيئي
- Chemical exposure
- Tensile strength
- Abrasion resistance
Frequently Asked Questions (FAQs)
What file formats do you accept for FDM printing orders?
We accept STL, STEP, OBJ, and IGES formats. STEP is recommended for complex assemblies as it retains dimensional accuracy.
Can you sign an NDA to protect our design files and intellectual property?
Yes. We routinely sign NDAs prior to receiving any design files and all data is handled under strict confidentiality protocols.
ما هو معدل الانكماش النموذجي لـ TPU أثناء القولبة بالحقن؟
يتراوح معدل الانكماش الحجمي النموذجي لـ TPU من 0.5% إلى 2.0%. ومع ذلك، يختلف هذا بشكل كبير اعتمادًا على صلادة شور (الـ TPU الأكثر ليونة ينكمش أكثر)، وسماكة جدار القطعة، ودرجة حرارة القالب، وما إذا كانت المادة من نوع عديد الإستر أو عديد الإيثر. نحن دائمًا نستخدم تحليل تدفق القالب الدقيق لضبط أبعاد الأدوات وفقًا لذلك.
لماذا يجب أن أختار TPU عديد الإيثر بدلاً من TPU عديد الإستر؟
يجب عليك اختيار TPU عديد الإيثر إذا كان منتجك سيتعرض لبيئات رطبة أو غمر بالماء أو طقس بارد شديد، لأنه يوفر مقاومة استثنائية للتحلل المائي ومرونة في درجات الحرارة المنخفضة. اختر TPU عديد الإستر إذا كانت أولوياتك هي مقاومة شديدة للبلى، وقوة شد أعلى، ومقاومة فائقة للزيوت/الكيماويات في البيئات الجافة.
هل يمكن لمصنعك مطابقة ألوان قطع TPU مخصصة مصبوبة بالحقن؟
نعم. يمكننا مطابقة أي رمز لون محدد من Pantone أو RAL باستخدام خلطات ألوان رئيسية متخصصة متوافقة مع TPU. نحن نضمن توزيعًا موحدًا للون دون تغيير الخصائص الفيزيائية أو ملف صلادة شور للمادة.
هل يتمسك TPU جيدًا بالمداخيل المعدنية؟
نعم، يمكن تشكيل TPU بالقولبة فوق إدراجات معدنية (مثل خيوط النحاس أو أقواس الصلب). لتحقيق رابطة غير قابلة للكسر، يجب تنظيف الإدراج المعدني تمامًا من الشحوم وتسخينه مسبقًا ومعالجته بمادة لاصقة أولية متخصصة قبل إدخاله في قالب الحقن.
