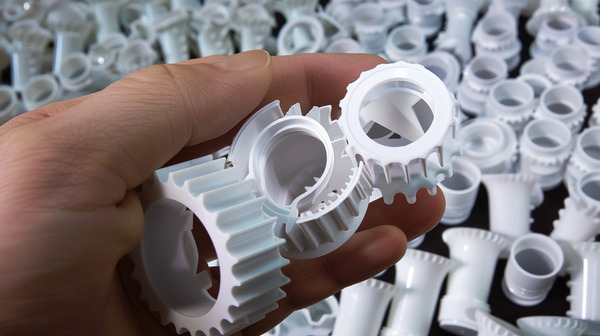

مقدمة: خط الفصل هو خط يظهر على القطع المصبوبة بالحقن عند موضع التقاء نصفي القالب، ويمتد حول القطعة كلها. قد يكون خطًا مستقيمًا في المنتصف، وقد يقع في موضع آخر.
قد يبدو خط الفصل تفصيلًا صغيرًا، لكنه يؤثر بشدة في صلاحية القطعة للاستخدام، لأن موضعه يحدد أين يستطيع المصمم وصانع القالب وضع الخصائص الأخرى. وإذا وضع صانع القالب خاصية مهمة على الجانب الخطأ من خط الفصل، فقد يسبب ذلك مشكلات كبيرة في عملية القولبة بالحقن كلها.

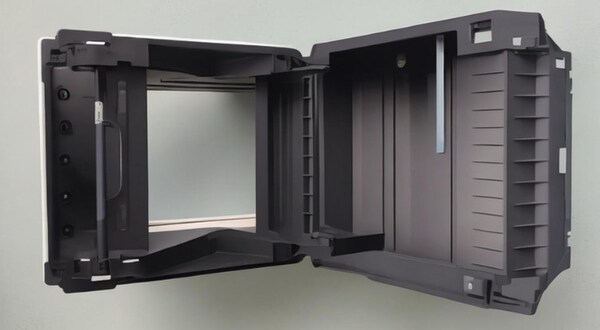

كيف يتم تشكيل الخط الفاصل؟

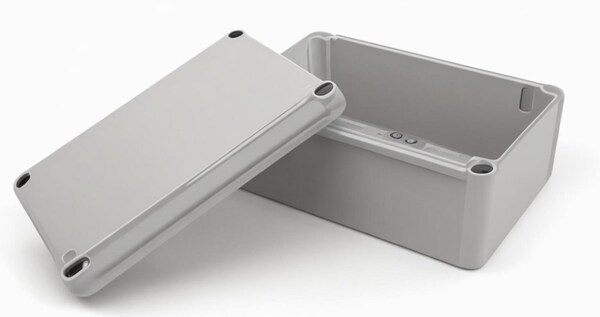

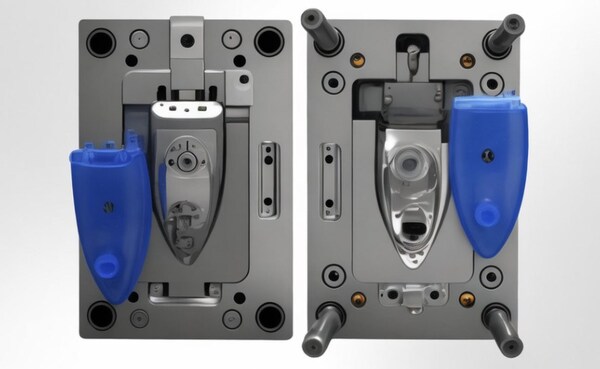

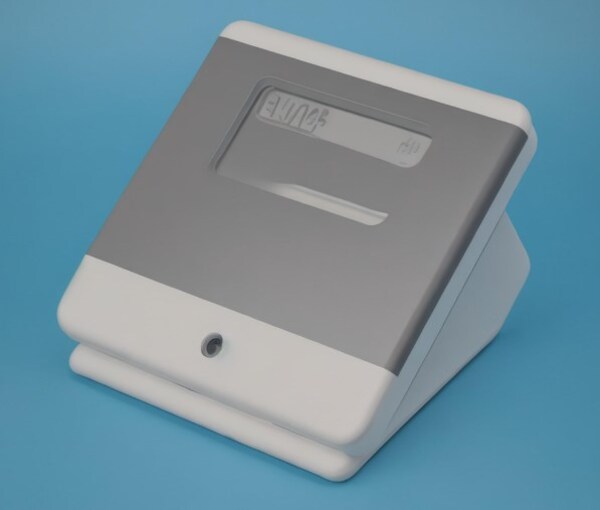

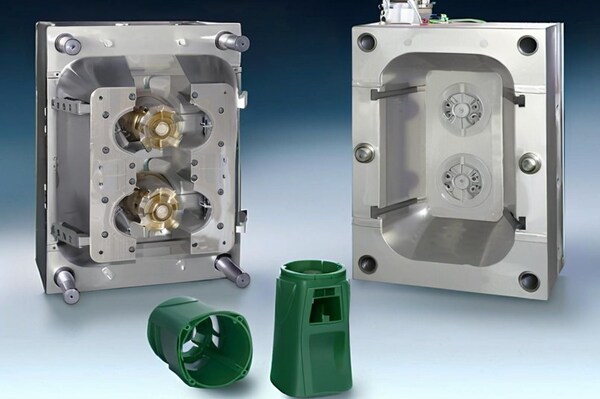

يتشكل خط الفصل بفعل عملية القولبة بالحقن نفسها، لا نتيجة أي خطأ. وعادةً يُقسم القالب الذي يستخدمه فنيو القوالب لإنتاج الأجزاء المصبوبة بالحقن إلى نصفين (يسميان النصف الثابت والنصف المتحرك). وعندما يغلق الفني جسم القالب، يشكل نصف القالب (المسمى لوح القلب) وسطح التجويف خط فصل بين نصفي الجزء.
عادةً ما يكون خط التقسيم للمنتج المقولب عموديًا على اتجاه فتح القالب المستخدم في صنع المنتج. عندما يتم فتح القالب ويتم إخراج الأجزاء المبردة والمتصلبة بواسطة الميكانيكي، يتحرك النصف المتحرك من القالب وينفصل عن النصف الثابت (الثابت). هذه هي العملية الكاملة لتشكيل خط التقسيم.
ولكن يقوم الميكانيكيون أحيانًا بفصل هيكل القالب من جميع الاتجاهات عدة مرات. وهذا ما يسمى بالفصل متعدد الخطوات، حيث تقوم ماكينة القولبة بالحقن بإكمال عملية حقن خط الفصل عن طريق ضم نصفي القالب لتشكيل خط الفصل.
ما هي أنواع خطوط الفراق؟
يعتمد نوع خط الفراق في قولبة حقن البلاستيك عادةً على الوظيفة المحددة وهيكل الجزء البلاستيكي. ومع ذلك، يعتمد نوع خط الفراق في قولبة الحقن عادةً على الوظيفة المحددة وهيكل الجزء البلاستيكي.
توجد أنواع مختلفة من خطوط الفصل، منها خط الفصل المنحني، وخط الفصل المشطوف، وخط الفصل الرأسي، وخط فصل القالب، وخطوط الفصل المنحنية، وخط فصل القولبة بالحقن، وما إلى ذلك.

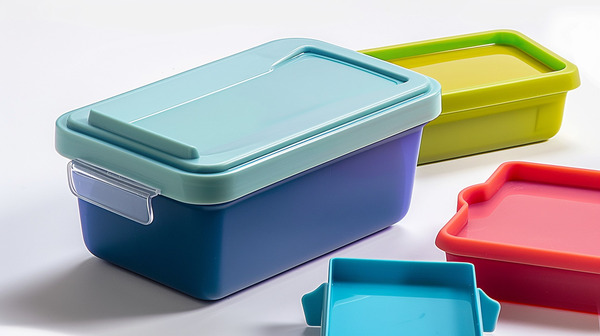

خط فراق مستقيم
خط الفراق المستقيم هو النوع الأكثر شيوعًا في تصميم القوالب. له شكل بسيط وسهل المعالجة. إنه مناسب لتصميم القالب لمعظم المنتجات. يمكن لخط الفراق المستقيم أن يقلل بشكل فعال من صعوبة معالجة المنتج وتحسين كفاءة الإنتاج.

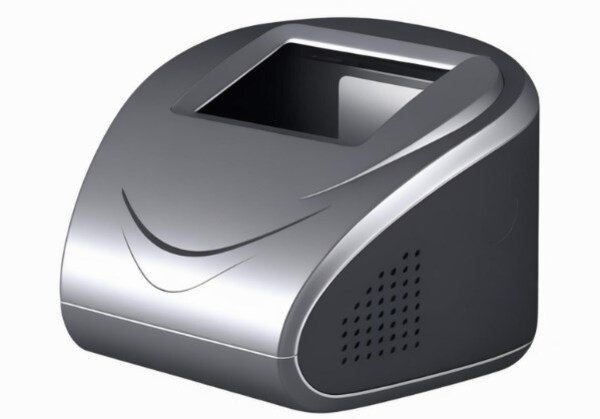

لين فراق على شكل قوس
تم تطوير خط الفراق على شكل قوس من خط الفراق المستقيم. وهو أكثر تعقيداً، ولكنه أيضاً أكثر جمالاً.
يعتبر خط التقسيم على شكل قوس مناسبًا لبعض تصميمات القوالب التي لها متطلبات عالية على مظهر المنتج، مثل تصميم قوالب السيارات والهواتف المحمولة وغيرها من المنتجات.

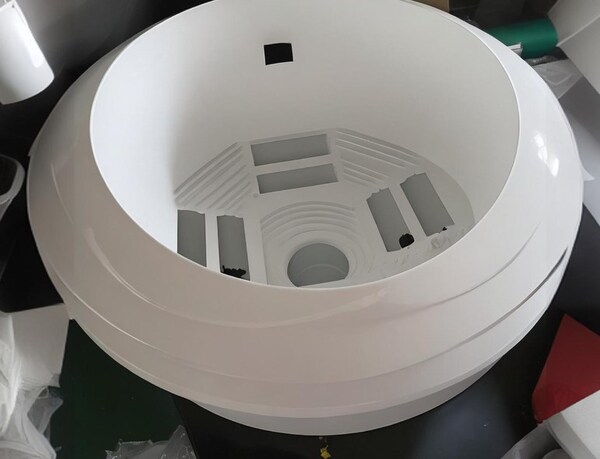

خط الفراق خطوة بخطوة
هنا، يصنع الميكانيكيون خط الفراق البلاستيكي في شكل متدرج. بالنسبة لهذا النوع من خط الفراق، عادةً ما يحصل أحد جانبي التجويف على قوة كبيرة. وهذا يجعل من الممكن للنصف الثابت والنصف المتحرك من القالب أن ينزلق كل منهما على الآخر.
يمكن موازنة القوة عن طريق إنشاء قوة حقن على جانبي التجويف. يمكن أن تكون القوة كبيرة جدًا أو صغيرة جدًا. إذا كانت القوة صغيرة جدًا، سيستخدم الميكانيكي دبوس توجيه. في هذه الحالة، قد لا يكون تأثير قوة الحقن الصغيرة غير المتوازنة على المنتج النهائي مشكلة كبيرة.
خط الفراق الشامل
كما يقول الاسم، هذا أحد أكثر خطوط التقسيم تعقيدًا في تصميم البلاستيك. يعمل الميكانيكيون والمصممون على خط الفراق هذا بناءً على هيكل الجزء البلاستيكي. يمكنهم دمج جميع خطوط الفراق الأخرى لصنع خط فراق بلاستيكي كامل.
ما هي اعتبارات التصميم لخط الفراق؟
أول شيء عليك القيام به هو معرفة الاتجاه الذي يفتح فيه القالب بالنسبة للجزء. يسمي الميكانيكيون هذا “خط السحب”. هذا مهم لأنه يحدد كيف سيبدو الجزء. كما أنه يساعدك على معرفة الميزات التي يجب إضافتها إلى الجزء لجعله يعمل. كما أنه يساعدك على معرفة كيف ستبدو خطوط التقسيم على الجزء النهائي.
من الأمور المهمة الأخرى التي يجب مراعاتها عند تحديد مكان وضع خط الفراق هو مكان وضع الجزء على القالب. وذلك لأن البلاستيك ينكمش أثناء تبريده وهذا يمكن أن يحرك الجزء في القالب. يمكن أن يفسد ذلك طريقة عمل الجزء ويجعله لا يعمل. أيضًا، أنت لا تريد أن يتقلص الجزء كثيرًا بحيث يصعب إخراجه من القالب.
تتمثل إحدى الطرق للتأكد من بقاء الجزء في المكان الذي من المفترض أن يبقى فيه هو إبقاء جدران الجزء المصبوب بالحقن بعيدًا عن خط الفراق. كلما زادت المسودة لديك، قلّت احتمالية تفكك الشيء.
فهم ميزات المنتج
قبل تصميم خط الفراق، يجب عليك أولاً أن تفهم تمامًا هيكل المنتج وحجمه ومواده وخصائصه الأخرى. سيساعدك هذا على تحديد اتجاه التفكيك المعقول وموضع خط الفراق.
اتبع مبدأ الجماليات
يجب أن يكون تصميم الخط الفاصل جماليًا، مما يجعل المنتج يبدو أكثر جمالاً. يجب أن يكون الخط الفاصل مخفيًا قدر الإمكان في مكان لا يمكن ملاحظة المنتج فيه بسهولة، أو أن يكون مصممًا كخط متناسق مع مظهر المنتج.
النظر في عملية الإنتاج
عند تصميم خط التقسيم، يجب مراعاة عملية الإنتاج لجعلها أكثر سلاسة. على سبيل المثال، يجب ألا يتعارض خط التقسيم مع الهيكل الداخلي للمنتج، حتى لا يؤثر على قولبة المنتج وإزالة القوالب.
تحسين هيكل القالب
يجب تنسيق تصميم خط التقسيم مع هيكل القالب لتسهيل صنع القالب ومعالجته وصيانته. إذا تم ضبط خط الفراق بشكل معقول، يمكن أن يقلل من تكلفة صنع القالب ويزيد من عمر خدمة القالب.
النظر في عملية الإنتاج
عند تصميم خط التقسيم، يجب مراعاة عملية الإنتاج لجعلها أكثر سلاسة. على سبيل المثال، يجب ألا يتعارض خط التقسيم مع الهيكل الداخلي للمنتج، حتى لا يؤثر على قولبة المنتج وإزالة القوالب.
ما هي أهمية تصميم خط الفراق؟
التأثير على مظهر المنتجيرتبط تصميم خط التقسيم بشكل مباشر بمدى جودة مظهر المنتج. إذا قمت بتصميم الخط الفاصل بشكل صحيح، سيبدو المنتج أفضل.
التأثير على كفاءة الإنتاجيمكن أن يؤدي التصميم الجيد لخط التقسيم إلى تحسين كفاءة الإنتاج وتقليل تكاليف الإنتاج. يتضمن تصميم خط التقسيم روابط مختلفة مثل تصنيع القوالب والمعالجة والصيانة، والتي لها تأثير عميق على عملية الإنتاج.
ستؤثر طريقة تصميمك لخط التقسيم على مدى دقة أبعاد ومواضع الأجزاء الخاصة بك. إذا قمت بتصميم خط الفراق بشكل صحيح، يمكنك التأكد من خروج القِطع بالحجم الصحيح وفي المكان الصحيح.
ما هي مبادئ تصميم خط الفراق؟
قولب الجزء مع متطلبات المحورية على جانب القلب. إذا كان مصبوبًا على جانب التجويف والقلب، فمن الصعب ضمان المحورية بسبب التثبيت غير الدقيق.
المسافة بين الألواح: يجب تحديد خط الفراق للتأكد من أن تجويف القالب وفتحة القالب لها أقصر شوط.
حاول تجنب استخدام آلية سحب القلب قدر الإمكان. إذا كنت مضطرًا لاستخدامها، فحاول إبقاء مسافة سحب القلب أقصر ما يمكن وإبقاء شريط التمرير على الجانب الذي يتم فيه سحب القلب.
نظرًا لأن قوة القفل تكون صغيرة عندما يكون المنزلق المائل مغلقًا، بالنسبة للأجزاء البلاستيكية الكبيرة ذات مساحات الإسقاط الكبيرة، يمكن وضع خط الفراق مع مساحة الإسقاط الكبيرة على المستوى الرئيسي بعد تشبيك التجويف واللب، ويتم استخدام مساحة الإسقاط الأصغر كسطح فراق أفقي,
وإلا فإن آلية قفل المنزلق المائل يجب أن تكون كبيرة جدًا، وإلا ستتولد نتوءات بسبب ضعف القفل.
ينبغي تبسيط البنية العامة لقالب الحقن وتقليل عدد خطوط الفصل واستخدام الخطوط المستقيمة قدر الإمكان. ويجب أيضًا مراعاة سهولة تصنيع القالب وتشغيله وإخراج القطع البلاستيكية النهائية، واختيار سطح الفصل عند حافة القطعة البلاستيكية قدر المستطاع.
تجنب الزوايا الحادة على خط الفراق. ستؤثر الزوايا الحادة على عمر قالب الحقن. لذلك، يجب على مصمم القالب التحقق بعناية فائقة. إذا كان لا يمكن تجنبها، اقترح على العميل ما إذا كان يمكن تعديل المنتج.
ما هي عملية تكوين خط الفراق؟

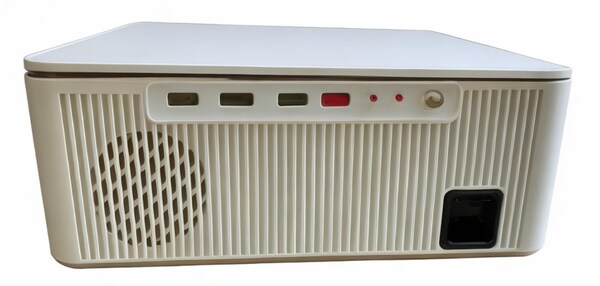

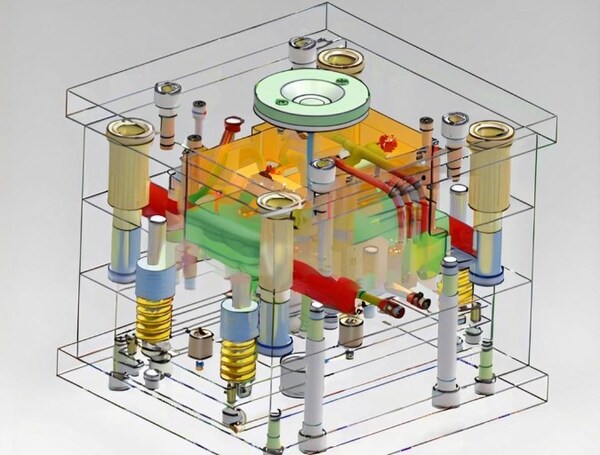

تصميم القوالب
عند تصميم قالب، يجب أن تضع في اعتبارك مكان خط الفراق. خط الفراق هو المكان الذي يلتقي فيه نصفي القالب معًا لصنع المنتج. تريد وضع خط الفراق في مكان لا يظهر فيه على المنتج النهائي. بهذه الطريقة، لن يفسد شكل المنتج.
تصنيع القوالب
يُصنع القالب إلى جزأين أو أكثر وفقًا لموضع خط الفراق المصمم، بحيث يمكن فصله عند قولبة المنتج. ستكون هناك فجوة معينة بين هذه الأجزاء عند الوصلة، مما يشكل أساس خط الفصل.
تصنيع المنتجات
عندما تصنع شيئًا باستخدام قالب، عليك أن تضع جزئي القالب معًا ثم تصب المادة في القالب. ولكن لا يمكنك أن تجعل المكان الذي يلتقي فيه جزئي القالب معًا أملس تمامًا، لذلك يوجد خط على الشيء الذي صنعته. يسمى هذا الخط خط الفراق.
المعالجة اللاحقة
في بعض الأحيان، عندما تستخدم تقنية الطلاء سهل التقشير، تحتاج إلى تشكيل خط الفراق. يمكنك استخدام شريط لاصق على جزء معين من القالب، وتطبيق الطلاء سهل التقشير، ثم تشكيل خط الفراق عن طريق الالتصاق والطلاء والتقشير وما إلى ذلك. تُستخدم هذه الطريقة بشكل أساسي لتشكيل خط فراق محدد أثناء عملية الطلاء.
التشغيل في SOLIDWORKS
عند استخدامك SOLIDWORKS لتصميم القوالب، تتضمن عملية إنشاء خطوط التقسيم تحديد اتجاه السحب وزاوية السحب، واختيار خط التقسيم لإنشاء تقسيم القلب/التجويف، وإجراء تحليل السحب، وإجراء تعديلات يدوية عند الضرورة لضمان دقة وفعالية خط التقسيم.
الخاتمة
يعتبر خط الفصل جزءًا رئيسيًا من تصميم المنتجات المصبوبة بالحقن. وهو يمثل تقاطع القالب وله تأثير مباشر على وظيفة الجزء ومظهره. تناقش هذه المقالة عملية التشكيل والأنواع الرئيسية لخطوط الفواصل (مثل الخطوط المستقيمة والأقواس والعمودية وغيرها).
كما يركز التصميم على عوامل منها اتجاه فتح القالب وانكماش القطعة ومظهرها. ولا يحسن التصميم السليم لخط الفصل جودة المنتج فحسب، بل يرفع كفاءة الإنتاج ويخفض التكلفة أيضًا، ولذلك يعد بالغ الأهمية في عملية القولبة بالحقن.
