Литье поликарбоната под давлением: руководство по процессу

Почему поликарбонат является предпочтительным материалом для ударопрочных прозрачных деталей?

поликарбонат¹ обладает ударной прочностью в 250 раз выше, чем стекло, при примерно вдвое меньшей массе, поэтому он стал стандартным выбором для защитных кожухов, оптических линз и конструкционного остекления в отраслях от автомобилестроения до потребительской электроники. Его аморфная молекулярная структура обеспечивает светопропускание 92% — на уровне оптического стекла — и выдерживает температуру до 135°C при непрерывной эксплуатации. Полный обзор см. в нашем полном руководстве по литью под давлением и полном руководстве по пресс-формам для литья под давлением.

Почему поликарбонат превосходит конкурирующие полимеры

В отличие от полукристаллических полимеров, таких как нейлон или POM, поликарбонат сохраняет стабильность размеров в широком диапазоне температур, поскольку не кристаллизуется при охлаждении. Это свойство упрощает литье деталей с жесткими допусками, где тепловое расширение должно оставаться предсказуемым.

Бисфенол-А в основной цепи поликарбоната обеспечивает уникальное сочетание ударной вязкости и прозрачности, которого нет ни у одного другого коммерческого полимера. Акрил сопоставим с PC по прозрачности, но разрушается при ударе. Нейлон поглощает слишком много влаги для оптической стабильности. Полиэтилентерефталат (PET) обладает умеренной ударопрочностью, но требует контроля кристаллизации, усложняющего прозрачное литьё.

На нашем предприятии мы часто рекомендуем PC вместо акрила для любых деталей, подверженных ударным нагрузкам. Линза из PMMA разрушается при энергии удара 20 J/m, тогда как поликарбонатный вариант поглощает усилие в 30 раз больше без остаточной деформации. Снижение массы по сравнению со стеклом (1.20 против 2.50 g/cm³) также существенно сокращает стоимость международной доставки крупносерийных потребительских изделий.

Марки PC с УФ-стабилизаторами продлевают срок службы на открытом воздухе более чем до 10 лет без существенного пожелтения. Для корпусов электроники и светодиодных рассеивателей внутри помещений стандартный оптический PC обеспечивает сочетание прозрачности и ударной вязкости, с которым не может сравниться ни один другой отдельный полимер. Самозатухающие свойства поликарбоната (класс UL 94 V-2 при 1,5 mm) обеспечивают естественное преимущество пожарной безопасности и во многих применениях позволяют обойтись без антипиренов.

Поликарбонат также отличается высокой стабильностью размеров. Благодаря линейному коэффициенту теплового расширения 65–70 × 10⁻⁶ /°C — ниже, чем у большинства конструкционных пластмасс, — детали из PC сохраняют жёсткие допуски в диапазоне температур от −40°C до 130°C. Такая термостабильность делает его предпочтительным материалом для прецизионных оптических узлов и оконных панелей аэрокосмической техники, где недопустимо ухудшение точности размеров.

Каковы критические параметры процесса литья поликарбоната под давлением?

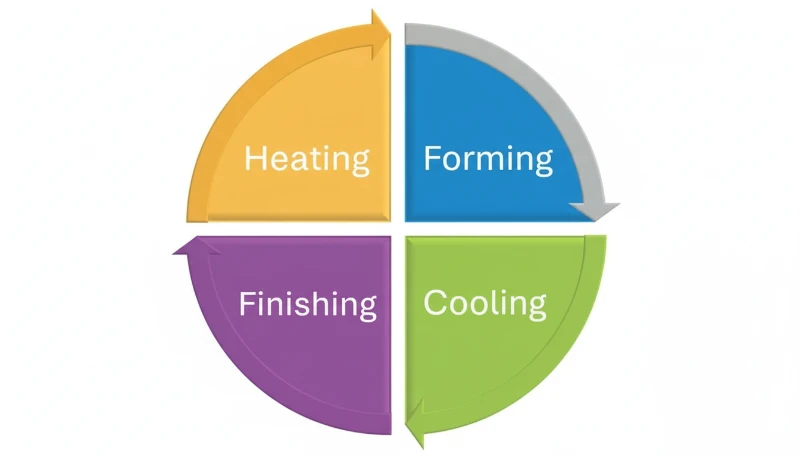

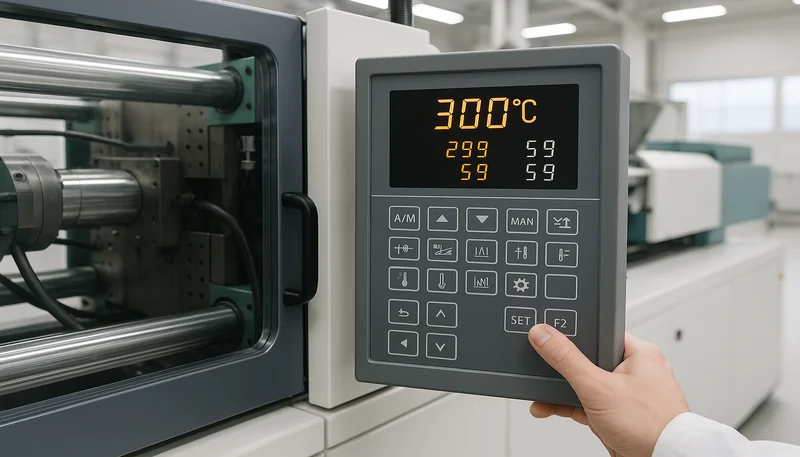

Успешное литьё поликарбоната под давлением требует температуры цилиндра от 280°C до 320°C, температуры формы 80–120°C и давления впрыска 80–150 MPa для заполнения сложной геометрии без возникновения внутренних напряжений. Эти параметры значительно выше, чем для массовых пластиков, таких как ABS (цилиндр 220–260°C), что связано с более высокой вязкостью расплава PC и его чувствительностью к термическому разложению.

Влага — крупнейший источник дефектов при формовании PC. Поликарбонат поглощает из окружающего воздуха до 0.35% влаги, и даже 0.02% остаточной влаги при температуре расплава вызывает гидролитическое расщепление цепей, приводя к серебристым разводам, снижению ударной прочности и помутнению поверхности. Перед каждым производственным запуском обязательна сушка при 120°C в течение 2–4 часов в осушающей сушилке с точкой росы −30°C или ниже.

Скорость впрыска, противодавление и сушка

Для качества деталей из PC профиль скорости впрыска не менее важен, чем температура. Низкая начальная скорость — 20–30% мощности — при прохождении впуска предотвращает струйное течение и помутнение у впуска, после чего для заполнения полости используется более высокая скорость — 60–80% мощности. Такой двухступенчатый профиль снижает напряжение сдвига в зоне впуска, сохраняя достаточное давление для полного заполнения тонкостенных участков до затвердевания фронта расплава.

При пластикации стандартных марок PC противодавление должно оставаться в диапазоне от 0.5 до 1.5 MPa. Недостаточное противодавление позволяет пузырькам воздуха оставаться в расплаве, образуя внутренние пустоты, которые снижают механическую прочность и оптическую прозрачность. Избыточное противодавление создаёт сдвиговый нагрев, повышающий температуру расплава выше целевого диапазона и ускоряющий разрушение материала.

Для стандартных марок PC скорость шнека должна оставаться ниже 60 RPM, чтобы минимизировать нагрев от сдвига. Чрезмерная скорость поднимает локальную температуру расплава выше 340°C, вызывая термическое разложение, которое окрашивает поликарбонат в жёлтый цвет и снижает его ударопрочность до 40%. Мы установили, что степень сжатия шнека от 2.0:1 до 2.5:1 обеспечивает лучший баланс между однородностью расплава и термической безопасностью.

Размер подушки — объёма материала, остающегося в цилиндре после впрыска, — следует поддерживать в пределах 5–10 мм. Слишком малая подушка не позволяет передать достаточное давление уплотнения. Слишком большая увеличивает время пребывания и риск термической деградации. Для прозрачных деталей из PC стабильная подушка от цикла к циклу также стабилизирует массу и точность размеров.

Время охлаждения поликарбоната обычно на 20–40% больше, чем у деталей из ABS с эквивалентной толщиной стенки, поскольку более высокая температура стеклования PC (147°C против 105°C у ABS) требует сильнее охладить деталь, прежде чем она приобретёт достаточную стабильность размеров для извлечения. Преждевременное извлечение вызывает коробление детали и оставляет следы толкателей, которые трудно удалить с глянцевой поверхности PC.

Как толщина стенки влияет на качество и технологичность деталей из поликарбоната?

Равномерная толщина стенки от 1.5 mm до 4.0 mm — важнейший фактор качества литья поликарбоната. Различия толщины более 3:1 в одной детали создают разные скорости охлаждения и внутренние концентрации напряжений свыше 15 MPa — достаточно для растрескивания под воздействием среды при контакте детали с растворителями или UV-излучением.

Проблемы толстых и тонких стенок

Для стенок тоньше 1,0 mm требуются давление впрыска свыше 160 MPa и температура формы выше 110°C, чтобы обеспечить полное заполнение. Хотя на небольших участках PC можно формовать с толщиной до 0,5 mm, допустимое технологическое окно резко сужается, а доля брака возрастает с обычных 2–3% до более чем 15%. Для любой детали с участками тоньше 1,0 mm анализ течения расплава² становится обязательным: он позволяет проверить схему заполнения и требования к давлению до начала изготовления оснастки.

Толстостенные участки свыше 4.0 mm создают собственные сложности. Время охлаждения пропорционально квадрату толщины стенки, поэтому удвоение толщины с 2.0 mm до 4.0 mm увеличивает время охлаждения вчетверо и продлевает цикл примерно с 25 секунд до более чем 60 секунд. Толстые участки также удерживают остаточное тепло, которое создаёт вакуумные пустоты у сердцевины, заметные как внутренние пузырьки в прозрачных деталях из PC.

Переходные зоны между толстыми и тонкими участками должны иметь плавные скосы с уклоном не круче 3:1 (3 mm по горизонтали на каждый 1 mm изменения по вертикали). Резкие изменения толщины создают концентраторы напряжений на границе перехода и чаще всего становятся исходной точкой трещин от напряжений в поликарбонатных деталях, подвергающихся воздействию химических сред.

Для поликарбоната отношение толщины ребра к толщине стенки не должно превышать 60%. При стенке 2.0 mm толщина ребра у основания должна быть не более 1.2 mm. Превышение этого отношения вызывает утяжины на декоративной поверхности напротив ребра; этот дефект особенно заметен на глянцевой прозрачной поверхности PC, где даже впадины глубиной 0.05 mm отражают свет и становятся видимыми.

Конструкция бобышек следует схожему правилу: толщина стенки бобышки должна составлять 50–60% соседней стенки, а радиус скругления основания — не менее 0.5 mm для предотвращения концентрации напряжений. Для бобышек под самонарезающие винты в поликарбонате требуются направляющие отверстия большего диаметра, 80–85% диаметра винта, чем для мягких пластиков, поскольку жёсткость PC создаёт более высокое окружное напряжение при вворачивании.

Радиусы внутренних углов критичны для поликарбоната. Острые углы с радиусом менее 0.5 mm концентрируют напряжение в 3 раза и более, создавая очаги растрескивания в среде. Минимальный внутренний радиус 25% толщины стенки, но не менее 0.5 mm, снижает коэффициент концентрации ниже 1.5 и резко повышает долговечность в химической среде.

Какие операции последующей обработки улучшают характеристики поликарбонатных деталей, изготовленных литьём под давлением?

Отжиг при 125–135°C в течение 1–4 часов — важнейший этап последующей обработки поликарбонатных деталей, которые должны выдерживать воздействие химикатов, механические нагрузки или температурные циклы. Эта обработка снижает остаточные напряжения формования на 60–85% по данным контроля в скрещённом поляризованном свете и повышает стойкость детали к растрескиванию под воздействием окружающей среды в 3–5 раз.

Без отжига в свежеотформованной детали из PC сохраняются внутренние напряжения 10–25 MPa, возникающие из-за неравномерного охлаждения. Расположение литника, схема каналов охлаждения и перепады толщины стенок вносят вклад в эти остаточные напряжения. При первичном контроле качества они незаметны, но вызывают отсроченные отказы — трещины, появляющиеся через недели или месяцы после сборки, особенно вблизи бобышек, защёлок и следов литника.

Обработка поверхности деталей из поликарбоната

Твёрдое покрытие необходимо любой детали из поликарбоната, которую трогают руками или очищают. Непокрытый PC имеет карандашную твёрдость всего 2B — он мягче большинства ногтей. Твёрдое покрытие на силиконовой основе повышает твёрдость поверхности до 3H–4H, обеспечивая стойкость к царапинам, сопоставимую со стеклом, при сохранении преимущества PC по ударной прочности. Типичная толщина покрытия составляет 3–8 микрометров.

Полировка парами метиленхлорида или фирменных смесей растворителей повышает оптическую прозрачность деталей из поликарбоната, когда одного качества поверхности пресс-формы недостаточно для требуемой прозрачности. Этот процесс растворяет тонкий поверхностный слой (1–3 микрометра), который растекается заново, устраняя микроцарапины и следы оснастки и создавая поверхность, близкую к оптическому качеству, без затрат на полировку пресс-формы до класса SPI A-1.

На нашем заводе используются печи отжига с программируемой скоростью нагрева 2°C в минуту для предотвращения термоудара. Деталям толщиной более 3.0 mm требуется полный 4-часовой цикл, тогда как тонкостенные детали менее 2.0 mm обычно достигают полного снятия напряжений за 1–2 часа. Мы проверяем результаты в скрещенном поляризованном свете на образцах из каждой партии, подтверждая, что двулучепреломление от напряжений снизилось ниже допустимых порогов.

Экранирование EMI обеспечивает электромагнитную защиту поликарбонатных корпусов чувствительного электронного оборудования. Токопроводящая краска на никель-акриловой или медной основе, нанесённая слоем 25–50 микрометров, обеспечивает эффективность экранирования 40–60 dB в диапазоне от 30 MHz до 10 GHz. Вакуумная металлизация даёт более эффективное экранирование (60–80 dB) при более тонком покрытии, но требует специального оборудования и увеличивает стоимость детали.

Для наружных автомобильных деталей, подверженных атмосферным воздействиям, УФ-стабилизированное финишное покрытие увеличивает срок службы поликарбоната на открытом воздухе с 2–3 лет без покрытия до 10–15 лет. Такие покрытия обычно объединяют УФ-абсорберы, светостабилизаторы на основе пространственно-затрудненных аминов и устойчивые к царапинам силоксановые слои в одном многослойном покрытии, отверждаемом УФ-излучением или нагревом.

Какие рекомендации по проектированию предотвращают дефекты поликарбонатных деталей, изготовленных литьём под давлением?

Конструкция впуска влияет на качество поликарбонатной детали сильнее любого другого элемента пресс-формы. Веерные и плёночные впуски равномерно распределяют поток расплава по широким деталям, снижая напряжение сдвига во впуске с более чем 20 MPa для точечного впуска до менее 8 MPa. Такое снижение напряжения предотвращает помутнение и растрескивание у впуска, из-за которых прозрачные детали из PC часто бракуют при контроле качества.

Для PC нужны уклоны 1.5°–3° на сторону — на 50% больше типичного 1° для ABS или PP. Высокая жёсткость PC (модуль изгиба 2,300 MPa) и прилипание к полированному сердечнику при малом уклоне вызывают царапины или разрушение при извлечении. Текстура требует ещё 1° на каждые 0.025 mm глубины.

Вентиляция и конструкция литниковой системы форм для PC

Глубина вентиляционных каналов в пресс-формах для поликарбоната не должна превышать 0.025 mm — половину типичной глубины для полиэтилена (0.050 mm). Сравнительно низкая вязкость расплава PC при температурах переработки позволяет ему образовывать облой в каналах шире 0.030 mm, создавая тонкие плавники, которые требуют обрезки и повышают стоимость детали. Каналы следует размещать в точках последнего заполнения, определённых моделированием конструкции пресс-формы.

Размеры литниковых каналов для поликарбоната должны быть на 20–30% больше, чем для массовых пластиков. Более высокая вязкость PC при скорости сдвига ниже 1,000 s⁻¹ вызывает преждевременное застывание в слишком малых каналах, приводя к недоливам, линиям спая³ в непредусмотренных местах и неравномерному заполнению многогнездных форм. Наилучшие характеристики течения PC обеспечивают круглые литниковые каналы диаметром не менее 6 mm.

Компоновка каналов охлаждения в формах для PC требует меньшего расстояния до поверхности полости, чем в формах для массовых пластиков. Расстояние от поверхности полости, равное 1.5–2.0 диаметра канала, обеспечивает равномерное охлаждение в пределах ±5°C по всей поверхности детали. Неравномерное охлаждение создает разницу в усадке, вызывающую коробление — дефект, который усиливается у поликарбоната из-за более высокой температуры переработки.

Требования к качеству поверхности прозрачных деталей из PC предусматривают полирование класса SPI A-1–A-3 (зеркальная поверхность). Любой дефект поверхности пресс-формы непосредственно переносится на деталь и становится заметным в проходящем свете. Для текстурированных деталей обработка EDM или химическое травление должны обеспечивать равномерную глубину по всей полости, чтобы предотвратить различия в рассеянии света, проявляющиеся пятнами в полупрозрачных изделиях или изделиях с подсветкой.

Какие отрасли формируют спрос на компоненты из поликарбоната, изготовленные литьём под давлением?

На автомобильное освещение и остекление приходится крупнейшая в мире доля поликарбоната, перерабатываемого литьём под давлением: для линз фар, крышек противотуманных фар и панелей панорамных люков требуется сочетание оптической прозрачности, ударопрочности и температуры тепловой деформации выше 130°C, присущее PC. Один современный автомобиль содержит 2–5 kg компонентов из поликарбоната, и растущая тенденция к сложным конструкциям светодиодных фар ежегодно увеличивает этот показатель.

Медицинские изделия — самый быстрорастущий сегмент применения PC благодаря требованиям многократной автоклавной стерилизации при 134°C. Рукоятки хирургических инструментов, корпуса оксигенаторов крови и IV-соединители используют уникальную способность поликарбоната выдерживать более 1,000 циклов паровой стерилизации без изменения размеров или потери механических свойств. Биосовместимые марки PC по ISO 10993 доступны у всех крупных поставщиков смол.

Электроника и специальные области применения

Для корпусов электроники серверов, телекоммуникационного оборудования и потребительских устройств часто задают огнестойкие марки PC, соответствующие классу UL 94 V-0 при толщине стенки 1.5 mm. Эти марки содержат безгалогенные антипирены, которые сохраняют прозрачность PC и одновременно обеспечивают соответствие нормам пожарной безопасности в закрытых электротехнических средах.

В строительстве и архитектуре поликарбонат применяется для безопасного остекления, световых фонарей и антивандальных барьеров. Многослойные экструдированные панели PC доминируют на рынке световых фонарей, а компоненты PC, изготовленные литьём под давлением, служат соединительными зажимами, штапиками и конструкционными кронштейнами благодаря сочетанию жёсткости, прочности и стойкости материала на открытом воздухе.

ZetarMold перерабатывает поликарбонат для заказчиков во всех шести отраслях. На нашем предприятии работают 47 термопластавтоматов с усилием смыкания от 30 до 1,600 тонн, включая специализированные машины с возможностью работы в чистом помещении для медицинских и оптических применений. Для заказчиков, которым требуется документация ISO 13485, мы обеспечиваем прослеживаемость материала от партии смолы до готовой детали.

Производители защитного оборудования используют поликарбонат для щитов от массовых беспорядков, лицевых щитков с баллистической защитой и промышленных защитных очков. Способность PC поглощать высокоскоростные удары без разрушения, достигающая NIJ Level IIIA в многослойных конструкциях, делает его единственным практичным прозрачным материалом для средств индивидуальной защиты, где отказ означает серьёзную травму.

В светодиодной промышленности поликарбонат стал стандартным материалом для рассеивателей света и оптических линз. Высокий показатель преломления PC (1.586) в сочетании с отличной формуемостью позволяет получать линзы сложной свободной формы, точно направляющие и распределяющие свет—при сопоставимой стоимости в крупносерийном производстве этого невозможно добиться со стеклянными линзами.

Часто задаваемые вопросы о литье поликарбоната под давлением

Какая температура требуется для литья под давлением поликарбоната?

Для литья поликарбоната под давлением требуется температура цилиндра от 280°C до 320°C и температура пресс-формы 80–120°C. Точное значение зависит от геометрии детали, толщины стенок и конкретной перерабатываемой марки PC. Для тонкостенных деталей толщиной менее 1.5 mm обычно необходима верхняя часть диапазона температуры цилиндра и температура пресс-формы выше 100°C, чтобы полностью заполнить полость без чрезмерного давления впрыска. Марки PC, армированные стекловолокном, обычно перерабатываются при температуре цилиндра на 10–20°C выше, чем ненаполненные марки. Всегда сверяйтесь с технологическим паспортом производителя смолы, чтобы получить рекомендации по температуре для конкретной марки и избежать термического разложения или неполного заполнения.

Можно ли переработать поликарбонат после литья под давлением?

Да, поликарбонат можно измельчать в гранулы и повторно перерабатывать как вторичный материал в смеси с первичной смолой. Однако каждый цикл переработки снижает ударную прочность на 5–8% из-за термического разложения и разрыва полимерных цепей при высокой температуре переработки PC. Отраслевая практика ограничивает содержание вторичного материала 20% в смеси с первичной смолой для деталей, которым нужны полные механические характеристики и оптическая прозрачность. Для некритичных применений, таких как внутренние кронштейны, проставки или конструкционные детали без требований к прозрачности, допустимо содержание вторичного материала до 40%. Перед переработкой весь вторичный материал следует повторно сушить при 120°C не менее 2 часов для предотвращения дефектов, связанных с влагой.

Почему поликарбонат желтеет в процессе формования?

Пожелтение поликарбоната возникает, когда температура расплава превышает 340°C или время пребывания в цилиндре превышает 8 минут при нормальных температурах переработки. Оба условия вызывают термическое окисление полимерной цепи бисфенола-A с образованием хромофорных групп, поглощающих синие длины волн и смещающих цвет проходящего света к жёлтому. Загрязнение влагой выше 0.02% ускоряет пожелтение, поскольку гидролиз при температуре расплава образует свободные фенольные группы, действующие как дополнительные хромофоры. Для предотвращения необходимы надлежащая сушка материала до влажности ниже 0.02%, контролируемая температура цилиндра в рекомендуемом диапазоне 280–320°C, правильно подобранное отношение объёма цилиндра к объёму впрыска с загрузкой цилиндра 50–75% и продувка цилиндра чистым материалом перед любой остановкой производства более чем на 10 минут.

Безопасен ли поликарбонат для контакта с пищевыми продуктами?

Поликарбонат соответствует требованиям FDA 21 CFR 177.1580 и Регламента ЕС 10/2011 к контакту с пищевыми продуктами, если изготовлен из одобренных марок на основе BPA или без BPA при надлежащей переработке и документации. Однако обеспокоенность вымыванием бисфенола A при высокой температуре или в кислой среде привела к значительному росту применения альтернатив без BPA, таких как сополиэфир Tritan, для многоразовых пищевых контейнеров, бутылок для воды и детских товаров. Для одноразовых медицинских изделий, лабораторного оборудования и компонентов промышленной переработки пищевых продуктов, где приоритетны химическая стойкость и возможность стерилизации, стандартный поликарбонат остаётся широко принятым и соответствует нормативам. Перед запуском любого изделия для контакта с пищевыми продуктами всегда проверяйте сертификат соответствия конкретной марки и результаты испытаний на миграцию.

Как поликарбонат сравнивается с акрилом для оптических деталей?

Поликарбонат и акрил (PMMA) обеспечивают светопропускание прозрачных участков более 90%, но их механическое поведение при ударе существенно различается. Акрил примерно в 30 раз более хрупок, чем поликарбонат, и разрушается при энергии удара, которую PC поглощает без видимых повреждений или остаточной деформации. Акрил лучше сопротивляется царапинам (твердость по карандашной шкале 3H против 2B у PC) и обладает более высокой УФ-стойкостью без стабилизирующих добавок, поэтому предпочтителен для интерьерных витрин и вывесок. Для изделий, которым одновременно нужны оптическая прозрачность и ударопрочность, — защитных экранов, рассеивателей автомобильных фар и визоров средств защиты — поликарбонат является единственным пригодным однослойным материалом. Твердое покрытие повышает стойкость PC к царапинам до 3H–4H, устраняя преимущество акрила по твердости поверхности.

Требуется ли отжиг поликарбоната после литья под давлением?

Поликарбонат не требует отжига каждой детали, однако он настоятельно рекомендуется для компонентов, которые будут подвергаться воздействию химических веществ, высоким нагрузкам при сборке или длительной эксплуатации на открытом воздухе. Типичный цикл отжига при 125–135°C в течение 1–4 часов может снизить остаточные напряжения после литья на 60–85%, что значительно уменьшает риск растрескивания под воздействием окружающей среды вокруг бобышек, защелок и областей впуска. В производстве наибольшую пользу от отжига получают прозрачные крышки, медицинские корпуса и конструкционные детали толщиной более 3 mm. Если применение предусматривает растворители, клеи, ультразвуковую сварку или высокие усилия зажима, отжиг следует считать обязательным требованием процесса, а не дополнительной финишной операцией.

Литература и источники

1. Covestro. Технические данные поликарбоната Makrolon®. solutions.covestro.com/en/brands/makrolon — оптическое светопропускание PC (92%), ударная прочность, температура стеклования (147°C).
2. SABIC. Технический паспорт смолы LEXAN™ 101. nexeoplastics.com — показатель преломления (1.586, ASTM D542), температура сушки (120°C, 3–4 hr), параметры переработки.
3. Covestro. Отжиг формованных деталей Makrolon®. solutions.covestro.com — параметры отжига (125–135°C, 1–4 hr) и снижение внутренних напряжений в PC.
4. Baiwe Molding. Руководство по литью PC под давлением. baiwemolding.com — температура расплава 280–320°C, температура формы 80–120°C, диапазоны давления впрыска.
5. Underwriters Laboratories. Стандарт горючести UL 94. en.wikipedia.org/wiki/UL_94 — определения классов огнестойкости V-0 и V-2 для поликарбоната.
6. Wikipedia. Поликарбонат. en.wikipedia.org/wiki/Polycarbonate — плотность (1.20 g/cm³), тепловое расширение, температура стеклования (~147°C).
7. YourPCB. Руководство по материалам для экранирования EMI. yourpcb.com — экранирование EMI: токопроводящая краска 40–60 dB, вакуумная металлизация 60–80 dB.
