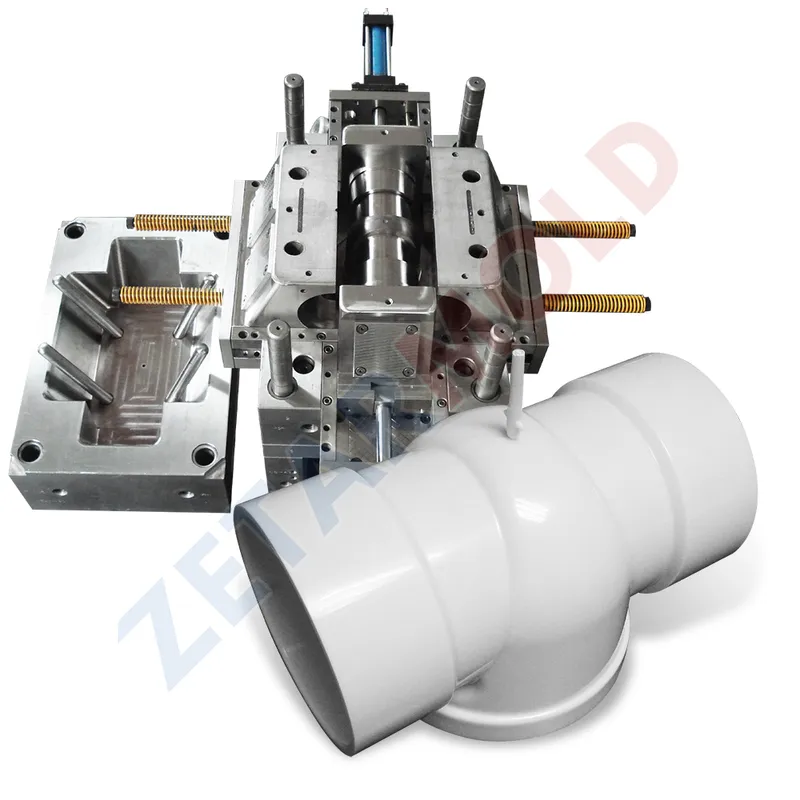

여러 구성 요소가 보이는 흰색 플라스틱 파이프 피팅 옆에 금속 사출 금형이 설치되어 있습니다.

소량 사출 금형 강종 선택을 위한 리소스

소량 몰드 스틸이란?

소량 금형 강철 솔루션은 프로토타입 제작이나 소량 생산을 위해 강철 금형을 소량으로 생산하는 것을 말하며, 자동차 및 의료와 같은 산업에서 설계를 테스트하고 맞춤형 부품을 효율적으로 제작하는 데 필수적입니다.

소량 금형 강철 솔루션은 일반적으로 프로토타이핑, 테스트 또는 소량 제조를 위해 제한된 수량으로 강철 금형을 생산하는 것을 포함합니다. 대량 생산과 규모의 경제에 중점을 두는 대량 생산과 달리 소량 생산은 대규모 금형 제작의 높은 초기 비용 없이 신속한 개발과 맞춤화가 필요한 산업에 적합합니다. 스틸 몰드는 내구성과 정밀도가 뛰어나 높은 정확도와 강도가 요구되는 부품을 제작하는 데 이상적입니다. 이러한 접근 방식을 통해 제조업체는 설계를 테스트하고 개념을 검증하며 제품을 더 빠르고 비용 효율적으로 시장에 출시하여 프로토타입 제작과 본격적인 생산 사이의 간극을 좁힐 수 있습니다.

소량 금형 강철 솔루션은 종종 CNC 가공이나 3D 프린팅과 같은 고급 제조 기술을 사용하여 금형을 빠르게 제작합니다. 이러한 금형은 용도에 따라 사출 성형, 주조 또는 기타 공정을 통해 부품을 생산하는 데 사용할 수 있습니다. 이 프로세스는 생산량이 10~500개 등 소규모일 때 특히 유용하며, 유연성을 확보하고 낭비를 줄일 수 있습니다. 신제품을 테스트하는 스타트업이든 디자인을 개선하는 기존 기업이든 소량 금형강 솔루션은 혁신을 위한 실용적이고 효율적인 경로를 제공합니다.

소량 사출 성형:

정의: 프로토타입 개발과 대량 생산을 연결하는 제조 공정으로, 일반적으로 100~1,000개의 부품을 생산합니다. 핵심 장점: 낮은 초기 비용, 빠른 배송(2~4주), 프로세스 유연성으로 제품 검증, 시장 테스트 또는 맞춤형 소량 주문에 이상적입니다.

기술적 특징:

금형 경제성: 간소화된 툴링 또는 알루미늄 금형(기존 스틸 금형 대비)을 활용하여 초기 툴링 비용을 60-85% 절감합니다.

소재의 다양성: 엔지니어링 열가소성 플라스틱(ABS, PC, PA66) 및 맞춤형 색상 배합과 호환됩니다.

사이클 효율성: 부품당 15~90초의 사이클 시간을 달성하여 적층 제조(3D 프린팅) 및 CNC 가공보다 뛰어난 배치 생산 속도를 제공합니다.

소량 생산 금형에는 어떤 종류의 강철이 사용되나요?

정의: 소량 사출 성형용 금형 강재는 비용, 내구성 및 가공 효율성이 균형을 이루어야 합니다. 일반적으로 사용되는 유형:

① 사전 경화 금형강(예: S45C, 50C):

- 배송 시 HRC 30-40으로 사전 경화됩니다.

- 열처리 없이 바로 가공할 수 있습니다.

         - 서비스 수명: 5,000회 주입 주기.

- 중소규모 배치 생산에 적합합니다.

알루미늄 몰드 재료(예: 7075 알루미늄 합금):

- 매우 저렴하고 회전율이 빠른 금형에 사용됩니다.

- 서비스 수명: 1,000회 주입 주기.

- 수백 개의 부품 배치에 적합합니다.

3D 프린팅 금형 재료(예, 고온 수지 또는 금속 충전 폴리머):

- 매우 저렴하고 회전율이 빠른 금형에 사용됩니다.

- 서비스 수명: 500회 주입 주기.

- 수백 개의 부품 배치에 적합합니다.

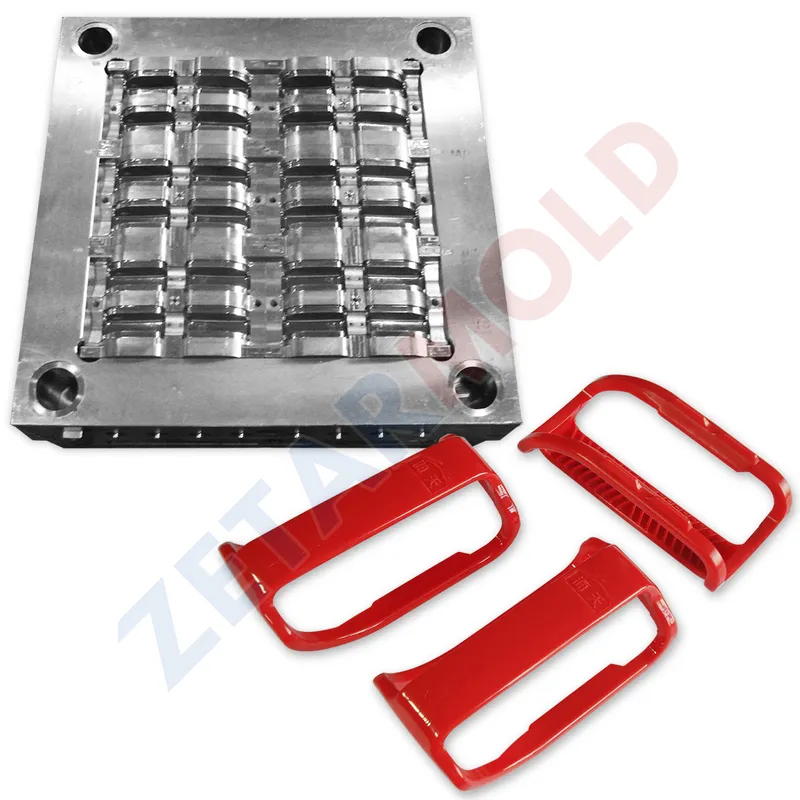

빨간색 플라스틱 부품이 옆에 있는 산업용 금속 몰드.

애플리케이션 시나리오 비교:

시나리오 권장 금형강 일반적인 수명(주기) 적용 가능성
프로토타입 검증/초소량 배치 7075 알루미늄 500-1,000 저렴한 비용의 신속한 반복
중소규모 배치 생산 저탄소강(S45C/S50C) 1,000-5,000 비용 대비 내구성 균형
3D 프린팅 금형 고온 수지 또는 금속 충전 폴리머 100-500 더 견고한 요구 사항을 위한 PP, PE, ABS 또는 PC와 같은 열가소성 플라스틱

소량 금형강 솔루션이 중요한 이유는 무엇입니까?

소량 생산 금형강은 비용 효율성, 설계 변경의 유연성, 출시 기간 단축 및 위험 감소로 인해 빠른 혁신이 필요한 스타트업 및 산업에 이상적입니다.

소량 생산 금형강 솔루션은 특정 요구 사항을 충족하는 고유한 이점을 제공함으로써 현대 제조에서 중요한 역할을 합니다. 다음은 이러한 솔루션이 중요한 주요 이유입니다:

비용 효율성: 소량 생산 솔루션은 대규모 생산의 높은 툴링 비용을 피함으로써 기업이 큰 재정적 부담 없이 한정된 물량을 생산할 수 있게 해줍니다.

유연성: 제조업체는 테스트 피드백을 기반으로 디자인을 빠르게 조정할 수 있으므로 전체 생산 주기에 투입하지 않고도 반복적인 개선이 가능합니다.

출시 기간 단축: 신속한 금형 제작으로 개발 프로세스를 가속화하여 경쟁이 치열한 시장에서 제품을 더 빨리 출시할 수 있습니다.

위험 감소: 소규모 배치로 제품을 테스트하면 확장하기 전에 시장 반응을 평가할 수 있으므로 재무 노출을 최소화할 수 있습니다.

이 접근 방식은 특히 맞춤화와 속도가 가장 중요한 스타트업, 틈새 시장 또는 소비자 가전이나 의료 기기처럼 수요가 빠르게 진화하는 산업에 유용합니다.

소량 금형강 제조 공정

3D 프린팅, CNC 가공, 수지 주조 및 하이브리드 방식과 같은 기술은 소량 금형 생산을 주도하여 정밀도, 속도 및 비용 절감을 제공합니다.

소량 금형 생산은 첨단 기술을 활용하여 정밀도와 속도를 달성합니다. 일반적인 방법은 다음과 같습니다:

CNC 가공:

- CNC(컴퓨터 수치 제어) 가공은 자동화된 도구를 사용하여 공차가 엄격한 복잡한 형상을 만듭니다.

- 장점: 정밀도와 다용도성 때문에 소량 생산에 널리 사용됩니다.

방전 가공(EDM):

- 전기 스파크를 사용하여 재료를 침식하여 복잡한 디테일이나 기계로 가공하기 어려운 특징을 만듭니다.

- 장점: 높은 정밀도가 필요한 작고 섬세한 금형에 이상적입니다.

3D 프린팅(적층 제조):

- 프로토타이핑이나 복잡한 디자인을 위해 층별로 금형을 제작하는 새로운 기술입니다.

- 장점: 단기간 제작 시 비용 효율적이지만 내구성은 기존 스틸 몰드보다 뒤처질 수 있습니다.

수동 가공 및 마무리:

- 숙련된 장인은 특정 텍스처나 디테일을 구현하기 위해 수작업 기법을 사용합니다.

- 장점: 고도로 맞춤화되거나 장인의 손길이 필요한 금형에 적합합니다.

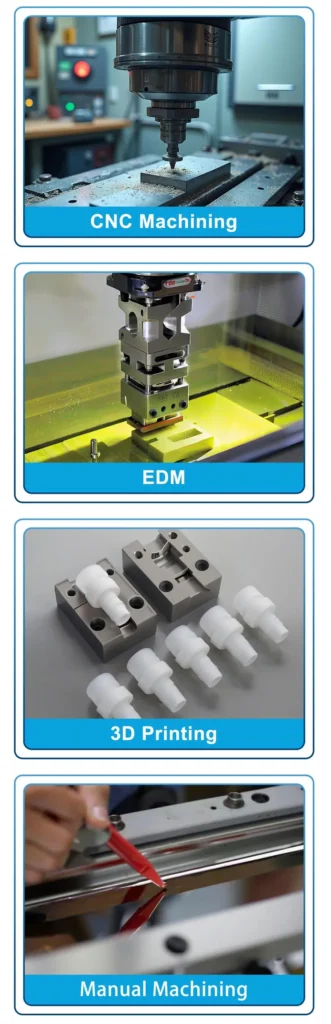

CNC 가공, EDM, 3D 프린팅 및 수동 가공을 포함한 다양한 가공 기술.

소량 금형강 솔루션을 활용하는 산업 분야

자동차, 의료, 소비재 및 전자 제품과 같은 산업에서는 소량 금형강 솔루션을 활용하여 제한된 수량으로 맞춤형 고품질 부품을 시제품으로 제작하고 생산합니다.

소량 생산 금형강 솔루션은 혁신과 맞춤화를 지원하는 능력으로 인해 다양한 분야에서 널리 채택되고 있습니다. 주요 산업 분야는 다음과 같습니다:

자동차: 대시보드, 범퍼 또는 엔진 부품과 같은 부품의 프로토타입 제작에 사용되어 엔지니어가 대량 생산 전에 기능 및 적합성을 테스트할 수 있습니다.

의료: 임플란트, 수술 도구 또는 보철물과 같이 정밀도와 소량 제작이 중요한 맞춤형 기기의 금형 제작에 필수적입니다.

소비재 ③ 소비재: 주방 가전이나 장난감과 같은 신제품 디자인을 테스트하여 기능을 개선하고 소비자의 관심을 평가할 수 있습니다.

전자제품: 케이스, 커넥터 또는 기타 구성 요소의 금형 제작을 지원하여 소규모 실행에서 호환성과 내구성을 보장합니다.

스티어링 휠 제조에 사용되는 금속 몰드를 보여주는 이미지와 완성된 스티어링 휠이 앞에 놓여 있는 모습입니다.
자동차
플라스틱 프리폼을 만드는 데 사용되는 녹색 사출 금형으로, 앞에 여러 개의 투명한 플라스틱 부품이 표시되어 있습니다.
의료
파란색 손잡이 구성 요소 두 개가 옆에 배치된 금속 사출 금형입니다.
소비재
두 개의 개별 금형 구성 요소가 생산되는 플라스틱 부품과 함께 표시되는 사출 금형입니다.
전자 제품

올바른 소량 생산 금형강을 선택하는 방법은?

소량 사출 성형이 필요한 경우 금형강 선택은 비용 효율성, 제조 효율성 및 재료 성능의 균형을 맞춰야 합니다. 다음은 기술 요구 사항과 생산 특성을 기반으로 한 체계적인 가이드입니다:

자료 선택 시 주요 고려 사항:

생산량: 소량 배치(5,000회 미만)를 처리할 때는 극한의 내구성에만 초점을 맞추기보다는 초기 비용이 낮고 더 빠르게 가공할 수 있는 소재를 우선적으로 고려합니다.

플라스틱 유형: PVC와 같은 부식성 플라스틱의 경우 부식 방지 강철을 사용해야 합니다. PP 및 ABS와 같은 범용 플라스틱은 재료 선택에 더 많은 옵션을 제공합니다.

표면 마감: 투명 부품과 같은 고광택 응용 분야에는 거울 광택이 가능한 고순도 강철이 필요합니다.

열 부하: 저열 플라스틱은 금형에 가해지는 열 스트레스를 줄여줍니다. PEEK와 같은 고온 수지는 내열성 강재가 필요합니다.

Case:

올바른 소량 생산 금형강을 선택하려면 생산량, 부품 복잡성, 금형 소재 및 예산을 평가해야 합니다. S45C/S50C는 대부분의 소량 생산 시나리오에서 비용 대비 성능의 균형을 맞출 수 있는 제품입니다:

생산량: 100개 미만의 부품은 알루미늄, 최대 수만 개의 부품은 S50C.

부품 복잡성 및 마감: S50C 복잡한 디자인 또는 광택이 있는 표면.

성형 중인 재료: 부식성이 있는 경우 4Cr13.

비용 제약 ④ 비용 제약: 초기 비용과 금형 수명을 비교합니다.

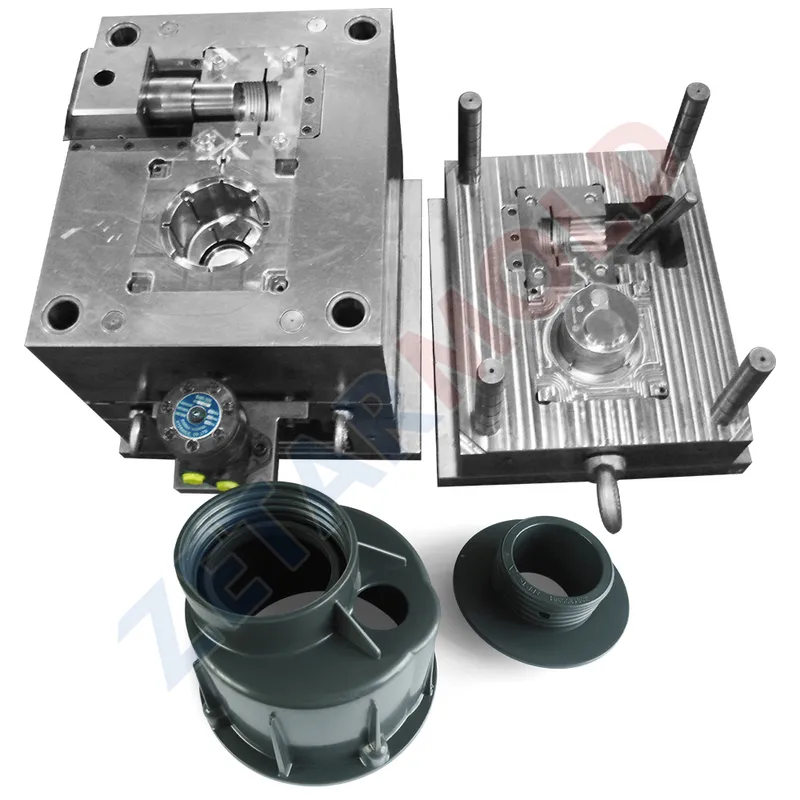

금형에서 생산된 플라스틱 부품이 전면에 표시된 열린 금속 사출 금형을 보여주는 이미지입니다.

소량 배치 금형 강재 솔루션

제타 몰드로 유연하고 비용 효율적인 맞춤형 사출 성형에 대해 알아보세요. 소량 생산 제품 및 프로토타입에 적합하며 비용과 리드 타임을 줄여줍니다.

소량 사출 성형과 대량 사출 성형을 위한 금형강 선택의 중요한 차이점

사출 금형 강재의 선택은 주로 재료 성능, 비용 관리 및 공정 최적화 측면에서 소량 및 대량 응용 분야에 따라 크게 달라집니다. 다음은 주요 차이점에 대한 비교 분석입니다:

1. 핵심 성능 요구 사항의 차이:

내마모성 및 서비스 수명:

  • 대량 금형: 500,000회 이상의 고경도, 고마모 강재(예: H13/2344, S136)가 필요합니다. 표면 질화/붕소 처리와 결합된 사전 경화강(718H) 또는 열간 가공강(3Cr2W8V)을 사용합니다.
  • 소량 금형: P20 또는 2738과 같은 중급 강재(100,000-200,000 사이클)로 충분하며 기본적인 담금질이 필요합니다.

열 안정성 및 전도성:

  • 대용량 금형: 열팽창이 적고 열 방출이 균일한 고전도성강(예: NAK80)을 우선적으로 사용하여 변형을 최소화합니다. 열간 가공용 강재는 열 피로를 견뎌야 합니다.
  • 소량 금형: 탄소강(S50C) 또는 국내산 강종은 단기적인 열 수요를 충족합니다.

2. 비용 및 프로세스 최적화 전략:

재료비 우선순위:

  • 대량 금형: 고성능 합금강(예: 수입 Cr12MoV, 히타치강)은 장기적인 ROI로 높은 초기 비용을 정당화할 수 있습니다.
  • 소량 금형: 비용 효율적인 국산 P20, S50C 또는 탄소강을 선택하세요.

열/표면 처리:

  • 대용량 몰드: 고급 처리(이중 노멀라이징 + 템퍼링) 및 코팅(이온 질화, TD 코팅)으로 내식성 및 접착력이 향상됩니다.
  • 소량 금형: 가스 질화 또는 기본 담금질과 같은 간소화된 공정.

3. 금형 구조 및 생산 적응성:

구조적 복잡성 및 유지보수:

  • 대용량 몰드: 분할 구조로 스트레스를 줄이고, 정밀한 코어 풀링 메커니즘과 핀 포인트 게이트 설계로 효율성을 보장합니다.
  • 저용량 몰드: 이젝터 핀이 있는 단일 분할 라인 디자인으로 간소화.

프로덕션 환경 호환성:

  • 대량 금형: 자동차/의료용 고광택 강재(예: 미러 마감 S136)가 필요합니다.
  • 소량 금형: 표면 마감보다 가공성을 우선시합니다.

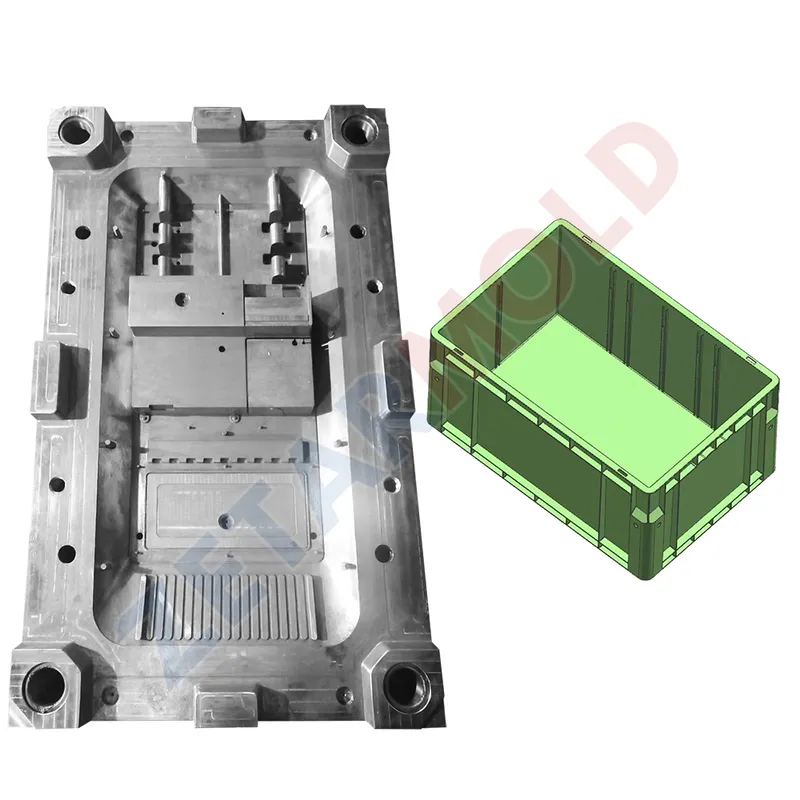

플라스틱 상자를 성형하는 데 사용되는 금속 몰드를 보여주는 이미지로, 성형된 상자는 녹색으로 표시되어 있습니다.

소량 금형강 생산에서 직면한 과제

소량 금형강 생산의 과제에는 단위당 비용 증가, 품질 일관성 보장, 정밀 작업을 처리하기 위한 숙련된 노동력의 필요성 등이 있습니다.

소량 생산에는 제조업체가 해결해야 할 뚜렷한 과제가 있습니다:

단위당 비용 증가: 고정 비용(예: 설계, 가공)이 더 적은 수의 유닛에 분산되어 금형 당 비용이 증가합니다.

품질 일관성: 소규모 실행에서 균일한 품질을 유지하는 것은 광범위한 프로세스 최적화 없이는 어렵습니다.

숙련된 노동력 필요: 정밀한 작업에는 숙련된 인력이 필요하며, 이 인력은 희소하거나 비용이 많이 들 수 있습니다.

소량 생산 금형 설계 가이드라인

소량 생산 금형 설계 가이드라인에는 형상 단순화, 균일한 벽 두께 보장, 구배 각도 추가, 효율적이고 결함 없는 생산을 위한 게이트 배치 최적화가 포함됩니다.

소량 생산을 위해서는 효율성과 품질을 보장하기 위해 효과적인 금형 설계가 중요합니다. 주요 가이드라인은 다음과 같습니다:

지오메트리 단순화: 모서리가 둥근 단순한 모양을 사용하여 가공의 복잡성과 비용을 줄이세요.

균일한 벽 두께: 균일한 두께(예: 1~3mm)를 유지하여 균일한 냉각을 보장하고 뒤틀림과 같은 결함을 방지합니다.

초안 각도: 1-2° 각도를 추가하여 부품 배출을 용이하게 하고 금형 마모를 줄입니다.

게이트 배치: 게이트를 중앙에 배치하여 자재 흐름을 균일하게 하고 불량을 최소화합니다.

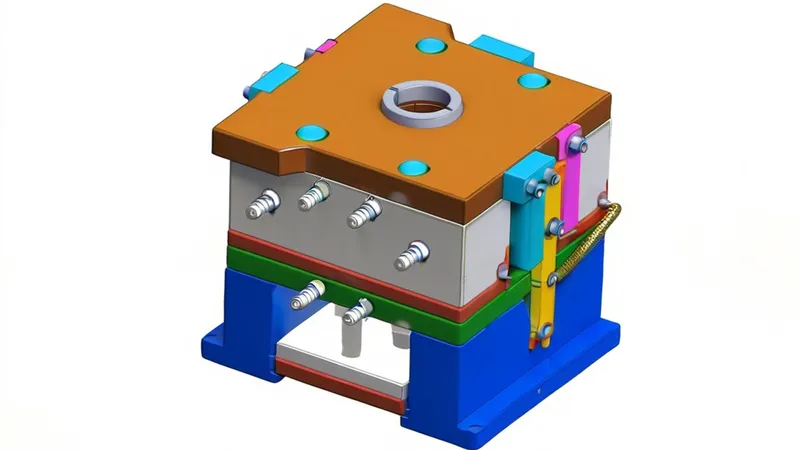

다양한 구성 요소와 생생한 색상을 사용한 사출 금형의 3D 일러스트레이션입니다.

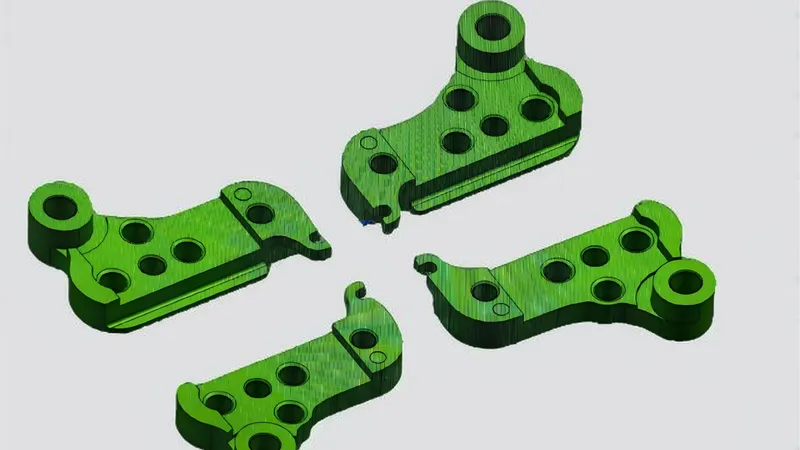

밝은 배경에 원형 구멍이 있는 녹색 기계 부품의 3D 렌더링.

문제 해결을 위한 솔루션 및 모범 사례

소량 생산 문제에 대한 솔루션에는 프로젝트 배치, 자동화 사용, 생산 최적화를 위한 사전 경화강과 같은 비용 효율적인 재료 선택 등이 있습니다.

소량 생산 문제를 해결하기 위해 제조업체는 이러한 전략을 채택할 수 있습니다:

여러 프로젝트 일괄 처리: 소액 주문을 결합하여 설정 비용을 분담하고 단위당 비용을 절감하세요.

자동화를 구현합니다: CNC 기계와 같은 자동화된 도구를 사용하여 노동 의존도를 최소화하고 일관성을 향상하세요.

비용 효율적인 자료를 선택하세요: 재료 및 가공 비용을 낮추려면 사전 경화강 또는 알루미늄을 선택하세요.

다품종 소량 생산의 비용 관리 및 품질 관리

1. 비용 관리:

소량 생산의 비용 관리에는 재료 사용 최적화, 3D 프린팅과 같은 기술 활용, 경제성 유지를 위한 전문 작업 아웃소싱이 포함됩니다.

소규모 배치의 성공을 위해서는 비용 관리가 필수적입니다. 효과적인 전략에는 다음이 포함됩니다:

소재 최적화: 낭비를 최소화하고 필요한 만큼만 사용할 수 있도록 금형을 설계하세요.

기술 활용: 프로토타입 제작에 3D 프린팅을 사용하여 초기 툴링 비용을 절감하세요.

아웃소싱 전문성: 사내 오버헤드를 피하기 위해 전문 작업(예: 기계 가공)을 계약합니다.

2. 품질 관리:

소량 금형 생산의 품질 관리는 철저한 검사, 표준화된 프로세스 및 시뮬레이션 툴을 통해 일관된 고품질 결과를 보장합니다.

소규모 배치에서 높은 품질을 유지하려면 엄격한 관리 감독이 필요합니다. 주요 조치에는 다음이 포함됩니다:

검사 프로토콜: 제작 중 및 제작 후 정기적으로 점검을 실시하여 결함을 조기에 파악합니다.

표준화된 프로세스: 일관된 방법을 사용하여 단위 간 변동성을 줄이세요.

시뮬레이션 도구: CAD 및 시뮬레이션 소프트웨어를 사용하여 수축이나 응력 포인트와 같은 문제를 예측하고 예방하세요.

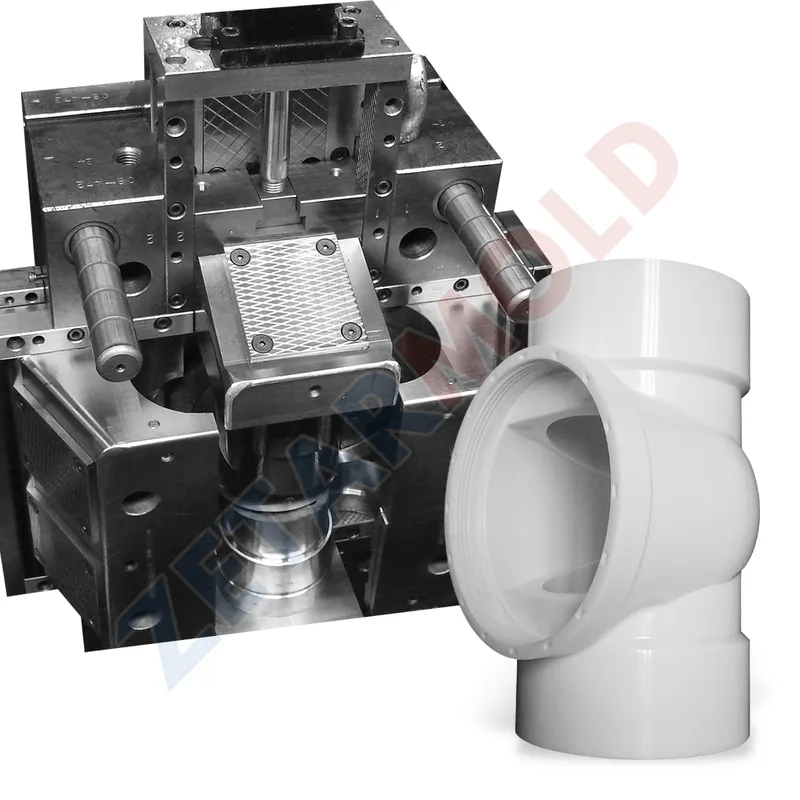

흰색 플라스틱 파이프 피팅이 옆에 있는 금속 몰드 이미지입니다.

사례 연구: 성공적인 소량 금형 프로젝트

자동차 및 의료 분야의 소량 금형 프로젝트 사례 연구를 통해 리드 타임 단축과 효과적인 프로토타입 제작을 통해 이 접근법의 실질적인 이점을 입증했습니다.

사례 연구 1: 자동차 인테리어 트림 부품:

도전:

한 자동차 공급업체는 고품질 인테리어 트림 부품을 한정된 수량으로 생산해야 했습니다. 이 디자인에는 복잡한 언더컷과 얇은 벽면 섹션이 있어 정밀하고 반복 가능한 성능을 발휘할 수 있는 금형이 필요했습니다.

솔루션:

비용과 성능의 균형을 맞추기 위해 다용도 저탄소강(예: S50C)을 사용하여 소량 생산 금형을 설계했습니다. 이 금형은 빠른 처리를 위해 최적화되어 엔지니어링 팀이 초기 시운전을 기반으로 반복적인 설계 변경을 통합할 수 있었습니다.

결과 ③ 결과:

- 높은 치수 정확도와 우수한 표면 마감을 달성했습니다.

- 기존 툴링에 비해 리드 타임이 크게 단축되었습니다.

- 빠른 설계 반복이 가능하여 자동차 분야의 시장 요구 사항을 테스트하는 데 이상적입니다.

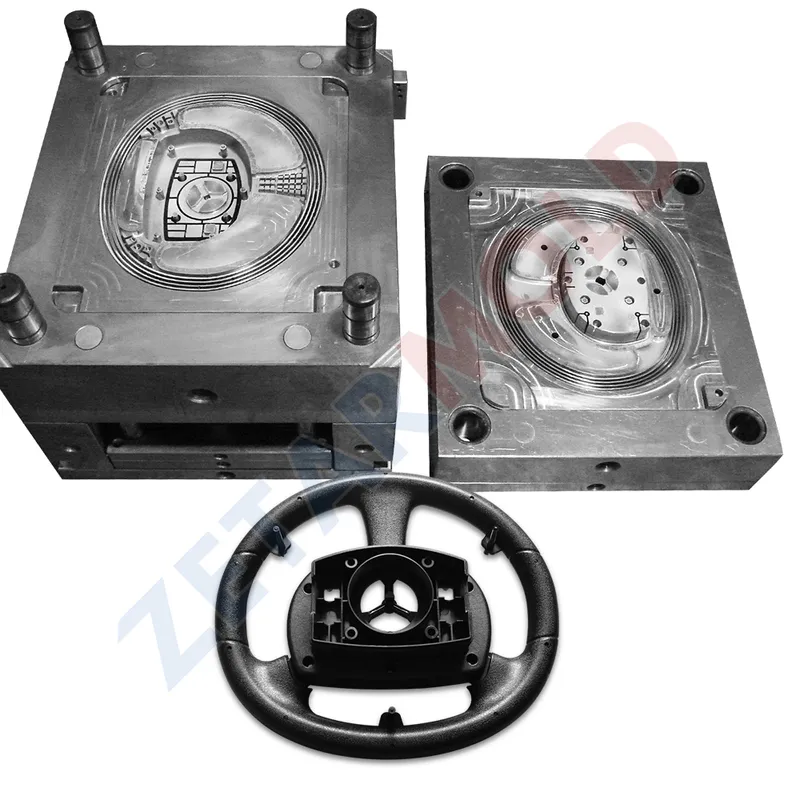

성형된 스티어링 휠 옆에 배치된 스티어링 휠 제조에 사용되는 금속 몰드입니다.

사례 연구 2: 가전 제품 하우징:

도전:

가전 업계의 한 디자이너는 시장 반응을 테스트하기 위해 새로운 스마트 웨어러블 디바이스 하우징 시리즈를 소량으로 생산해야 했습니다. 시장 출시 속도와 비용 효율성이 가장 중요했습니다.

솔루션:

비용 효율적인 금형강 옵션을 사용하여 소량 금형을 제작했습니다. 이 프로젝트는 소량 사출 성형의 이점을 활용하여 가전제품에서 기대하는 고품질 표면 마감을 유지하면서 부품을 신속하게 납품했습니다.

결과 ③ 결과:

- 빠른 생산 처리로 조기 시장 진입이 가능했습니다.

- 툴링 비용을 절감하여 여러 설계 반복을 테스트할 수 있습니다.

- 이 접근 방식은 소비자 피드백에 따라 디자인을 조정할 수 있는 유연성을 제공했습니다.

전면에 플라스틱 부품이 사출된 두 부분으로 구성된 금속 몰드.
