- – ポリスチレン（PS）は、優れた透明性、寸法安定性、高速な15～30秒のサイクルタイムを提供する非晶質熱可塑性プラスチックです。
- – PS射出成形は低温（溶融温度180～260°C、金型温度20～50°C）で行われるため、エンジニアリングプラスチックと比較してエネルギー効率が良いです。
- – GPPSは最大90%の光透過率を実現し、HIPSはゴム改質による靭性を追加し、耐久性が求められる用途に適しています。
- – 一般的な用途には、コストと透明性が最も重要視される食品包装、電子機器筐体、実験室消耗品などがあります。
PS射出成形とは何か、なぜ広く使われているのか？
PS射出成形とは、ポリスチレン1を溶融し、精密金型に射出して部品を成形する工程です。世界で最も一般的な射出成形プロセスの一つであり、PSの年間生産量は1,400万トンを超えます。当社工場では、透明な食品容器から電子機器筐体までPS部品を毎日生産しています。これは、低コスト（$1.00～1.50/kg）、加工の容易さ、優れた表面仕上げを兼ね備えているためです。
ポリスチレンは非晶性ポリマー2に属し、結晶構造を持ちません。このためPSは、予測しやすい収縮率（0.3～0.6%）と優れた寸法精度を備え、半結晶性材料のような長い冷却時間も不要です。当社の経験では、特殊な金型調整を行わなくても、ほとんどの部品形状でPSは安定して±0.1 mmの公差を実現します。
PS射出成形では主に2つのグレードが使用されます。
| プロパティ | GPPS（汎用グレード） | HIPS（高耐衝撃） |
|---|---|---|
| 透明性 | 無色透明（光線透過率90%） | 不透明 |
| 衝撃強度 | 低（15～20 J/m） | 中程度（60–120 J/m） |
| 引張強度 | 35–55 MPa | 20–35 MPa |
| 耐熱性（HDT） | 80–95°C | 75–90°C |
| 代表的な用途 | 透明包装、光学部品 | 電子機器筐体、家電製品 |
"“PS射出成形では、ほとんどのエンジニアリングプラスチックより低い金型温度 (20–50°C)を使用します。”"True
PSは非晶性でガラス転移温度が約100°Cのため、低い金型温度で速やかに固化し、サイクル短縮とエネルギー消費低減が可能です。
"“ポリスチレンを適切に充填するには、100°Cを超える高い金型温度が必要である。”"False
PSは溶融粘度が比較的低い非晶性ポリマーです。大半のPS部品には20～50°Cの金型温度で十分であり、これが加工時のエネルギー効率が非常に高い理由の1つです。
PSを射出成形に適した材料にする主な特性は？
PSの主要な材料特性は、低い溶融粘度、最小限の収縮、優れた流動特性です。当社の経験では、PSは0.5mmの薄肉部を最小限の圧力で充填でき、同じ肉厚ではPCやPOMなどの材料では困難なことです。
プロジェクトにPSを選定する際に考慮する重要な材料特性は以下のとおりです。
| プロパティ | 値の範囲 | 重要な理由 |
|---|---|---|
| メルトフローインデックス（MFI） | 2–30 g/10min | MFIが高いほど複雑形状へ充填しやすい |
| 密度 | 1.04–1.06 g/cm3 | 部品の軽量化、体積当たり材料費の低減 |
| 収縮率 | 0.3–0.6% | 寸法を予測しやすく、厳しい公差を実現可能 |
| ビカット軟化点 | 85–105°C | 最高使用温度を規定 |
| 絶縁耐力 | 絶縁破壊強度 20–28 kV/mm | 電子機器向けの良好な電気絶縁性 |
| 吸水率（24h） | 0.03–0.10% | PS射出成形における最も一般的な欠陥は、クラック/脆性、フローマーク、シルバーストリークであり、これらはすべてPSの非晶質で硬質な分子構造に直接関連しています。当社の生産では、各欠陥に対して特定の対策を開発し、不良率を1%以下に低減しています。 |
当社が評価している実用上の利点の一つは、PSの吸湿率が通常0.1%未満と非常に低いことです。そのため、ナイロンやPETでは必須となる予備乾燥工程を省略できる場合がよくあります。GPPSはほとんどの場合、袋から直接ホッパーへ投入します。HIPSは湿潤環境で保管されていた場合、70～80°Cで1～2時間乾燥すると改善することがありますが、重要になることはまれです。
PS射出成形プロセスの主なステップは何ですか？
PS成形プロセスは、ポリスチレンの低粘度特性に合わせて最適化された、溶融、射出、保圧、冷却、離型という標準的なサイクルです。標準的なサイクルタイムは15–30秒で、同等のABSまたはPC部品より20–40%短くなります。
当社工場ではPSを次の条件で成形しています：
ステップ1：材料準備。PSペレットをホッパーに投入します。GPPSは通常、乾燥不要です。HIPSは必要に応じて70～80°Cで1～2時間乾燥させます。
ステップ2：可塑化。スクリューを回転させ、PSを180～260°Cで溶融します。圧縮比2.0～2.5:1の汎用スクリューを使用します。PSは溶けやすく、溶融温度3に高い精度は不要で、±5°Cの変動は許容範囲です。
ステップ3：射出。スクリューを30～80 mm/sの射出速度で前進させ、40～100 MPaの圧力でキャビティを充填します。PSは流動性が高いため、表面のジェッティング痕を防ぐために射出速度を中程度に保ちます。
ステップ4：充填・保圧。収縮を補うため、射出圧力の40～60%の保圧を3～8秒間かけます。PSは収縮率が低い（0.3～0.6%）ため、保圧時間は比較的短くなります。
ステップ5：冷却。部品を20～50°Cの金型内で8～20秒間冷却します。PSは非晶性材料なので素早く固化し、結晶化時間は不要です。
ステップ6：離型。金型を開き、エジェクタピンで部品を押し出します。PSは剛性が高く、特にGPPSは脆い場合があるため、十分な数のエジェクタピンで力を均等に分散し、割れを防ぎます。

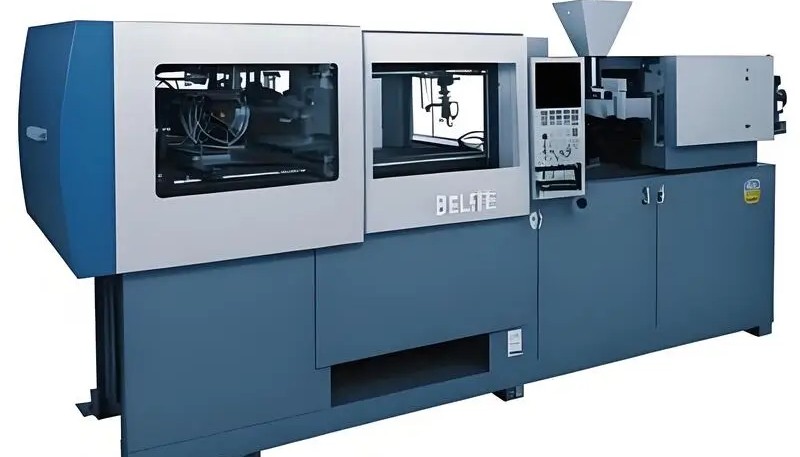

PS射出成形の品質に重要な成形条件とは？
PS射出成形の重要な工程条件は、溶融温度、射出速度、冷却時間です。この三つを適切に設定できるかどうかで、透明度の高いGPPS部品になるか、曇り、応力痕、脆性破壊が生じるかが決まります。当社は数百件のPSプロジェクトでこれらの条件を最適化しており、以下の表は実証済みの設定を示しています。
| パラメータ | GPPS範囲 | HIPS範囲 | 備考 |
|---|---|---|---|
| 溶融温度 | 180–240°C | 200–260°C | 高温によりGPPSの透明性が向上 |
| 金型温度 | 20–40°C | 30–50°C | 低温＝高速サイクル、高温＝良好な表面 |
| 射出圧力 | 40–80 MPa | 50–100 MPa | HIPSにはわずかに高い圧力が必要です |
| 射出速度 | 中速（30–60 mm/s） | 中高速（40～80 mm/s） | 速すぎるとジェッティングが、遅すぎるとフローマークが発生 |
| 保持圧力 | 30–50 MPa | 35–60 MPa | 射出圧力の40～60% |
| 保持時間 | 3–6秒 | 4～8秒 | ゲートが固化するまで |
| 冷却時間 | 8～15秒 | 10～20秒 | 肉厚による |
| 背圧 | 3–10 MPa | 5–15 MPa | 溶融樹脂の均一性を確保 |
当社が学んだ重要点は、GPPS透明部品では溶融温度を高めの範囲（220–240°C）に保ち、射出速度を中程度にすることです。高速ではせん断による曇りが生じ、光学的透明性が損なわれます。外観より耐衝撃性を重視するHIPS部品では、ゴム相を完全に分散させるため溶融温度を240–260°Cまで上げます。
"“PSは、一般的な射出成形用プラスチックの中で吸湿感受性が最も低い材料の一つです。”"True
PSの吸水率は0.1%未満で、ナイロン（1.5～2.5%）、PET（0.3%）、さらにはABS（0.2～0.4%）より水分の影響をはるかに受けにくい材料です。これにより材料取扱いが簡単になり、前処理の時間とコストが削減されます。
「“PSはナイロンと同様に、射出成形前に長時間（4時間以上）の乾燥が必要です。”」False
ポリスチレンの吸湿量は非常に少なく、24時間で0.03–0.10%です。GPPSは通常乾燥せずに加工でき、HIPSも高湿度条件で70–80°C、1–2時間の乾燥だけで済みます。これは4–6時間の乾燥が必要なナイロンよりはるかに容易です。
PS射出成形でよくある不良と、その防止方法は？
最も一般的なPS成形欠陥は、その剛直な非晶質構造によって引き起こされるクラック、フローマーク、シルバーストリークです。当社の生産では、各欠陥に対して不良率を1％以下に低減する具体的な対策を開発しています。
| 欠陥 | 根本原因 | ソリューション |
|---|---|---|
| 亀裂／脆化 | 過大な内部応力、過充填 | 保圧を下げ、金型温度を40～50°Cへ上げ、1.5°以上の抜き勾配を追加 |
| シルバーストリーク | 水分、材料劣化 | 必要に応じて材料を乾燥し、溶融温度を下げ、汚染を確認する |
| フローマーク | 材料温度が低い、射出が遅い | 溶融温度を10–15°C上げ、射出速度プロファイルを最適化 |
| ヘイズ（GPPS） | せん断誘起微結晶、汚染 | 射出速度を下げ、バレルを徹底的に清掃し、バージン材を使用する |
| 反り | 不均一な冷却、非対称な肉厚 | 冷却チャネルのバランスを取り、肉厚を±10%以内で均一に保つ |
| シンクマーク | 厚肉部、保圧不足 | 厚肉部を肉抜きし、保圧圧力／時間を増やす |
| ジェット噴射 | 小型ゲートからの高速流入 | ゲートを拡大し、初期射出速度を下げ、ファンゲートを使用 |
PS特有の重要な問題の一つは、特定の薬品にさらされた際の応力亀裂です。当社では、GPPS部品が接着剤、洗浄溶剤、さらには一部の印刷インクに接触した後、自然に亀裂を生じた事例を確認しています。接着、塗装、または使用中に溶剤へさらされる部品にPSを指定する前に、必ず耐薬品性を試験してください。
PS射出成形は実際にどのような用途で使用されているか？
PS射出成形部品は、世界中で食品包装、電子機器、医療機器、家庭用品に使用されています。当社はこれらすべての分野の顧客向けにPS部品を生産しており、この材料の汎用性には今も驚かされます。

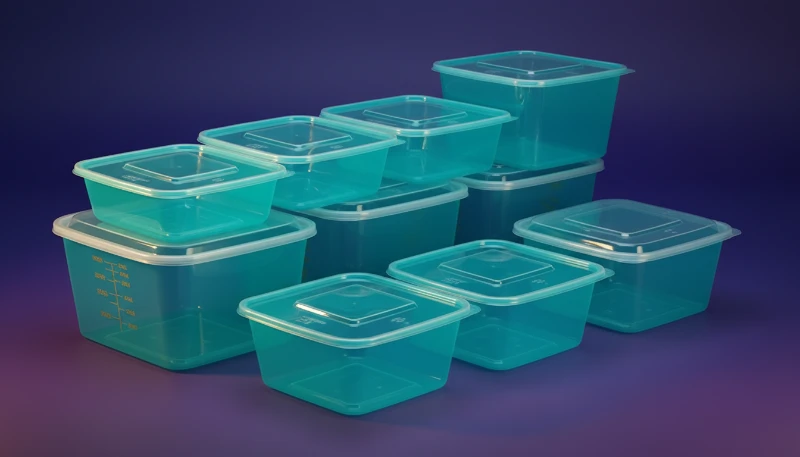

食品包装（GPPS・HIPS）：透明クラムシェル容器、ヨーグルトカップ、使い捨てカトラリー、デリトレー。GPPSは消費者が求める透明性を提供し、HIPSはより高い耐久性が必要な用途に対応します。PSは食品接触に関するFDA要件に適合しています。
家電製品（HIPS）：テレビ筐体、リモコンケース、プリンターカートリッジ、家電パネル。HIPSは耐衝撃性に優れ、塗装・印刷が容易で、大量生産の消費者向け製品を低コストで製造できます。
医療・研究用途（GPPS）：シャーレ、試験管、ピペットチップ、診断機器筐体。GPPSは光学的透明性が高く、ガンマ線滅菌に対応するため、研究用消耗品の標準材料です。
家庭用品：CD/DVDケース、写真立て、ハンガー、収納用品。PSは細かな形状にも容易に成形でき、最小限のコストで優れた表面仕上げが得られます。
上海工場では90Tから1850Tまでの射出成形機47台を稼働させ、GPPSとHIPSの両グレードを含む400+種類のプラスチック材料の加工実績があります。この対応範囲により、各プロジェクトの要件に正確に適合するPSグレードと成形機トン数を選定できます。
金型設計は一般的なPS射出成形欠陥をどのように防止できるか？

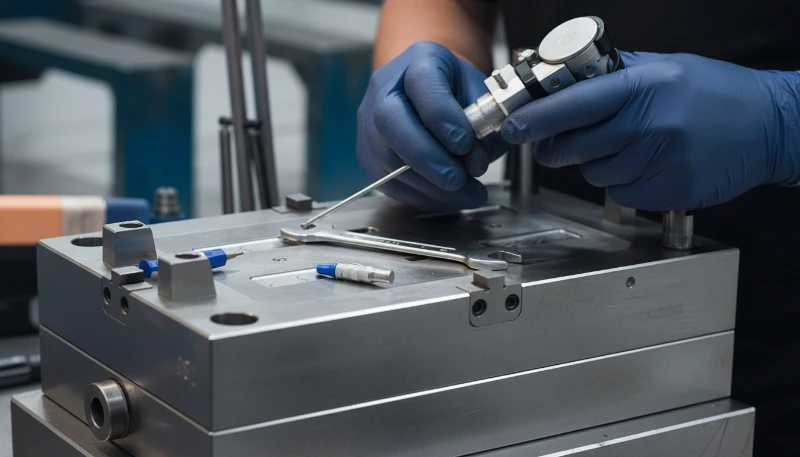

PSは脆いため、金型設計上のわずかな誤りでも不良につながりやすく、金型設計が極めて重要です。PSはABSやPPよりも脆いため、高靭性材料なら許容できる金型設計上の誤差でも、ポリスチレンでは不合格の原因となります。
ゲート設計：PS部品にはファンゲートまたはサブマリンゲートを推奨します。ピンゲートは小型部品に使用できますが、ゲート部に応力が集中して割れにつながることがあります。ゲート径はGPPSで肉厚の60～80%とし、HIPSではやや大きくします。
冷却レイアウト：PSは温度差で反りやすいため、均一な冷却が重要です。冷却水路はキャビティ表面から水路径の1.5～2倍の間隔に配置し、水温を20～40°Cに保ちます。複雑形状にはコンフォーマル冷却が特に有効です。
抜き勾配：PSには最低1～2°の抜き勾配が必要です。これはPP（0.5～1°）より大きく、剛性と脆性が高いため、コアから無理に外すと割れやすいからです。シボ面では、シボ深さ0.025 mmごとに1°を追加します。
肉厚：1.0～3.0 mmの範囲で均一にします。PSは流動長が短い用途なら0.5 mmまで充填できますが、1.0 mm未満では脆性リスクが高まります。反りを防ぐため、肉厚のばらつきは±10%以内に抑えます。
突き出し機構：PPやPEの場合より多くのエジェクタピンを使用します。PS部品では通常、エジェクタの間隔を50 mm以下にし、長いエッジにはブレードエジェクタを用いて力を分散し、応力割れを防ぎます。
よくある質問
射出成形におけるGPPSとHIPSの違いは何ですか？
GPPS（汎用ポリスチレン）は透明で硬質なグレードであり、約90％の光透過率を有するため、透明包装、光学部品、ペトリ皿や試験管などの実験室消耗品に好んで選択されます。HIPS（高衝撃ポリスチレン）は不透明でゴム変性されたグレードであり、衝撃強度が3～6倍高く（通常60～120 J/m、GPPSは15～20 J/m）、耐久性が透明性よりも重要な電子機器ハウジング、家電パネル、消費財に広く指定されています。両グレードは類似した加工温度を共有し、射出成形用の最もコスト効率の高い熱可塑性プラスチックの一つです。
PS射出成形部品はリサイクルできますか？
はい、PSは樹脂識別コード番号6のもとで完全にリサイクル可能です。GPPSとHIPSの両グレードは、何度も粉砕再生および再処理することができ、当社の工場では通常、20〜30％の再生材をバージン材と混合しても機械的特性に大きな低下は見られません。しかし、実際のリサイクル率は地域の自治体インフラに大きく依存します—多くの地域プログラムはPSフォームや硬質PS容器を受け入れていません。産業用途では、クローズドループの再生材システムが標準的な実践であり、PS射出成形部品の最も効果的なリサイクル経路を表しています。
PS射出成形の一般的なサイクル時間は？
PS射出成形の典型的なサイクルタイムは、肉厚1.5〜2.5mmの標準部品で15〜30秒です。これは、PSが20〜50℃の低い金型温度で非晶質材料として急速に固化するため、同等のABSやPC部品よりも20〜40％高速です。薄肉包装用途では、冷却の最適化と高速エジェクションシステムにより、8〜12秒という速いサイクルタイムを達成できます。高速サイクルタイムは、大量生産におけるPSの主要な経済的優位性の一つです。
PSは食品接触用途に安全ですか？
GPPSとHIPSの両方とも、直接食品接触用のFDA準拠およびEU規則10/2011準拠の配合が利用可能です。PSは食品包装で最も広く使用される材料の一つであり、ヨーグルトカップ、惣菜容器、クラムシェル包装、使い捨てカトラリーはすべて食品グレードPSから一般的に製造されます。食品グレード樹脂を指定する際は、サプライヤーにグレード認証を確認し、加工温度を280°C以下に保ち、熱分解を防止し、スチレンモノマーが食品に移行するリスクを最小限に抑えてください。
PS射出成形：ポリスチレン成形の完全ガイド | ZetarMold
PSはキログラム単位でABSよりも30〜40％安価で、溶融粘度と金型温度要求が低いため、プロセスが高速であり、サイクルあたりのエネルギー消費を削減します。しかし、ABSは衝撃強度が5〜10倍高く、耐熱性も優れており（HDT 95〜110℃）、PS（HDT 80〜95℃）よりも優れています。ABSは化学耐性も優れており、塗装や接着も容易です。決定は、アプリケーションがコストと透明性（PS）を優先するか、強靭性と高い使用温度（ABS）を優先するかにかかっています。
成形後にPS部品が割れる原因は？
PS部品の成形後の割れは、過剰な保圧圧力、高い射出速度、または取り出し時の抜き勾配不足による残留内部応力が最も一般的な原因です。環境応力割れも重要なリスクであり、PSは溶剤、接着剤、特定の洗浄剤、さらには一部の印刷インキに敏感で、遅延脆性破壊を引き起こす可能性があります。割れを防止するには、保圧圧力を射出圧力の40～60％に低減し、金型温度を40～50°Cに維持し、少なくとも1.5°の抜き勾配を使用し、接着剤、コーティング、溶剤暴露を伴う用途でPSを承認する前に常に化学的適合性試験を実施してください。
PS射出成形について何を覚えておくべきですか？
PS射出成形は、サイクル15秒、溶融温度180～260°Cで行える費用対効果の高いプロセスです。GPPSは光学的透明性を、HIPSは耐衝撃性を提供します。成功の鍵は、射出速度、金型設計上の抜き勾配、化学的適合性の管理です。より広い背景は射出成形完全ガイドをご覧いただき、次のプロジェクトでは射出成形サプライヤーをお探しください。
