射出成形と圧縮成形の違いとは？

射出成形と圧縮成形はどちらも高圧でプラスチックを成形する工程ですが、根本的に異なる材料と用途向けに設計されています。どちらを選ぶかは、主に好みの問題ではありません。部品に必要な材料と、実現すべき形状・生産数量によって決まります。このガイドでは、ZetarMoldが顧客に製法選定を助言する際に使用する完全な比較の枠組みを紹介します。

射出成形とは何か、その中核的な強みは何か？

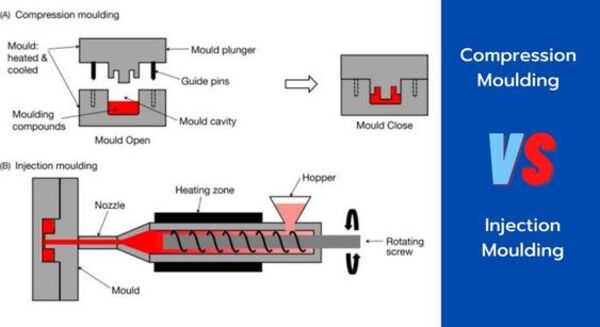

射出成形と圧縮成形の根本的な違いを理解することは、プロジェクトに適した製造工程を選ぶうえで不可欠です。射出成形は熱可塑性樹脂に対する速度と精度で業界の主流となっていますが、圧縮成形は特定用途、特に熱硬化性材料や複雑な厚肉部品で依然として推奨されます。各工程は、金型費用、材料適合性、生産量、対応可能な部品形状について異なる利点を持ちます。設計者とメーカーは、この2つの重要な製造技術を選ぶ際、材料種類、生産量、部品の複雑さ、費用制約を含む固有要件を慎重に評価する必要があります。

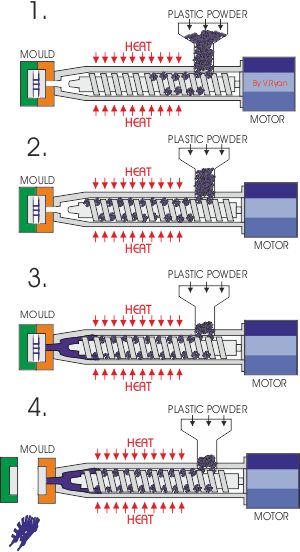

射出成形では、溶融した熱可塑性樹脂¹のペレットを10,000～30,000 psiの圧力でゲートから完全に閉じた鋼製金型のキャビティへ押し込みます。樹脂はキャビティの隅々まで充填され、制御された温度下で冷却・固化した後、完成品として取り出されます。サイクルタイムは、小型部品では10秒、大型の厚肉部品では数分です。

射出成形の中核的な強みは、精度、再現性、速度です。精密金型を使用すれば±0.05 mmの公差を実現できます。多個取り金型は、1サイクルで8～128個の同一部品を生産します。射出速度、保圧、金型温度、冷却時間といった工程パラメータは正確に制御・記録され、医療および自動車の品質システムに必要な統計的工程管理とトレーサビリティを実現します。当社工場では射出成形金型を1日24時間稼働させ、同じ金型から年間数百万個の均一な部品を生産しています。

制約は材料です。射出成形は、加熱すると溶融し、冷却すると固化する熱可塑性樹脂向けに設計されています。熱硬化性樹脂（化学反応で不可逆に硬化する材料）、天然ゴム、繊維強化複合材は、大幅な工程変更なしでは標準の射出成形シリンダーと金型で加工できません。

圧縮成形とは何か、どのような場合に適しているか？

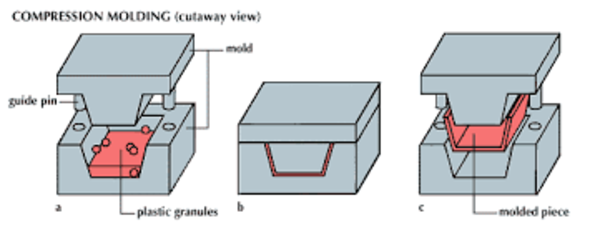

圧縮成形では、あらかじめ計量した材料チャージ（プラスチックプリフォーム、ゴムコンパウンド、SMC（シートモールディングコンパウンド）、または BMC（バルクモールディングコンパウンド））を、開いた加熱金型キャビティへ直接配置します。上型が油圧（通常 1,000～3,000 psi）で下降し、チャージを圧縮して流動させ、キャビティを充填します。材料は熱と圧力の下で硬化し、金型が開いて成形品が取り出されます。

圧縮成形は、硬化中に化学的に架橋し、再溶融や再加工ができないフェノール樹脂、メラミン樹脂、尿素ホルムアルデヒド樹脂、エポキシ樹脂、不飽和ポリエステルなどの熱硬化性樹脂²に適した成形法です。また、天然・合成ゴムや、成形中に繊維長と配向を維持する必要があるガラス繊維強化複合材料（SMC/BMC）の標準的な加工法でもあります。

用途に熱硬化性材料の特性、すなわち卓越した耐薬品性、高い連続使用温度、ゼロクリープ、硬い表面仕上げが必要な場合、圧縮成形をご案内します。電気開閉装置、自動車エンジンルーム内ブラケット、食器洗い機の温度に耐える調理器具ハンドルは、射出成形用熱可塑性樹脂では十分に対応できない典型的な圧縮成形用途です。

2つの工程で部品形状はどう異なるか？

形状対応能力は、射出成形と圧縮成形の大きな差別化要因です。各工程の形状限界を理解することで、高額な金型の誤りを防げます。

射出成形では、スライドやリフターを用いるアンダーカット、ねじ抜きコアによる内ねじ、一体型スナップフィット、リビングヒンジ、最小0.02 mmの微細表面形状など、非常に複雑な三次元形状を製造できます。金型はゲートから充填され、樹脂がキャビティのすべての形状を通って流れます。制約は、排出に必要な抜き勾配と、充填・冷却に関する肉厚指針だけです。

圧縮成形は幾何学的に単純です。材料を上から圧縮するため、中心から外側へ低速せん断流で流れます。これにより形状の深さ、アンダーカットの複雑さ、肉厚の変化が制限されます。鋭い角、深いリブ、複雑なボスは、材料配置と金型設計を慎重に行わないと困難です。投影面積が大きく、深さが中程度の部品、たとえば自動車ボディパネル、ジャンクションボックスカバー、皿は圧縮成形に最適な形状です。

金型費とサイクル時間を比較するとどうなりますか？

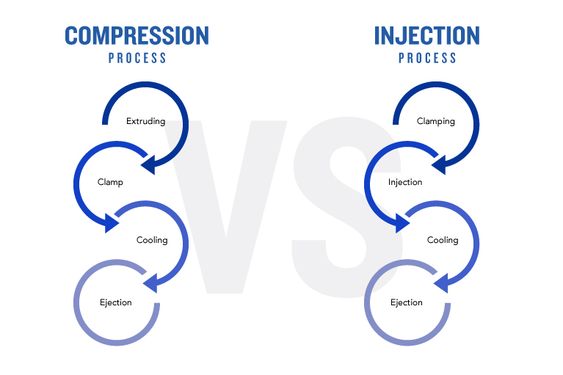

2つの工程を比較する際、金型費とサイクルタイムが最も重要な2つの経済変数です。生産量と部品の複雑さによって、それぞれ異なる結果を示します。

圧縮成形金型は射出成形金型より機械的に単純です。ランナーシステムやゲートがなく、多くの場合、射出成形金型のような複雑な突出し機構もありません。中程度に複雑な部品用の圧縮成形金型は$15,000～$40,000程度ですが、同等の射出成形金型は$25,000～$70,000かかります。この30～60%の金型費上の優位性は大きく、特に射出成形金型が$200,000を超えることもある大型部品では顕著です。

ただし圧縮成形のサイクルタイムは、同等部品の射出成形より5～10倍長くなります。熱硬化性樹脂の硬化には1～5分間温度と圧力を保持する必要がありますが、射出成形熱可塑性樹脂は15～60秒で冷却します。この不利により、同等の金型投資でも圧縮成形の1シフト当たり生産数は大幅に少なく、年間10,000～20,000個を超えると見かけ上の金型費削減が無意味になることがよくあります。

当社のプロジェクト原価モデルでは、大型で複雑な部品の場合、年間5,000個未満では一般に圧縮成形の総コストが低く、同等の熱可塑性樹脂用途で年間20,000個を超えると射出成形が優位になります。5,000～20,000個の範囲では、通常は経済性より先に材料要件が判断を左右します。

2つのプロセスにおける主要な材料の違いとは？

材料選定は、射出成形と圧縮成形を分ける最も基本的な要素です。各工程は、それぞれ異なる種類のプラスチック材料に最適化されています。

射出成形では、加熱すると溶融し、冷却すると再び固化する熱可塑性樹脂を加工します。これには、汎用樹脂（PP、PE、ABS、PS）、エンジニアリング樹脂（PA、POM、PC、PBT）、高性能樹脂（PEEK、PEI、PPS、LCP）が含まれます。熱可塑性樹脂は再加工できるため、射出成形のスプルーやランナーを工程に戻して再利用でき、廃棄物を最小限に抑えられます。

圧縮成形では、硬化中に不可逆な化学架橋を起こす熱硬化性樹脂とエラストマーを加工します。フェノール樹脂（ベークライト）、メラミンホルムアルデヒド（食器に使用）、エポキシプリプレグ（航空宇宙複合材）、SMCガラス繊維複合材（自動車ボディパネル）、天然・合成ゴムはいずれも圧縮成形されます。硬化後は再溶融も再加工もできないため、スクラップとバリは恒久的な廃棄物になります。

重要な用途上の注意点：圧縮成形（SMC/BMC）のガラス繊維強化材は12–50 mmの繊維長を維持し、低密度で金属に匹敵する構造性能を発揮します。射出成形では通常、加工中にガラス繊維長が0.1–0.5 mmまで短くなり、達成可能な機械性能が制限されます。高い耐衝撃性と剛性重量比を要する構造部品では、圧縮成形複合材に明確な材料性能上の優位性があります。

射出成形と圧縮成形に関するよくある質問

生産要件に適した工程を評価する際は、熱硬化性樹脂の圧縮成形は射出成形の15–60秒に対して通常1–5分とサイクルが長いものの、過酷な用途では優れた材料性能によって正当化されることを考慮してください。高電圧電気絶縁体、自動車用ブレーキパッド、航空宇宙用構造ブラケットは、200°Cを超える温度に長時間さらされても変形に耐える、熱硬化性樹脂の不可逆な架橋構造の恩恵を受けます。ただし、一般的なプラスチック製品の多くでは、生産量が10,000個を超えると、サイクルが速く部品単価が低い射出成形が経済的に圧倒的に有利です。

材料の選択は、その他すべての製造上の選択を根本的に左右します。高温用途、航空宇宙部品、優れた耐薬品性が必要な部品では、熱硬化性樹脂の圧縮成形により、熱可塑性樹脂の射出成形では得られない性能を実現できます。一方、厳しい公差と大量生産が求められる複雑形状では、圧縮成形の1～5分に対して通常15～60秒という射出成形のサイクルタイム上の優位性が大きな経済効果をもたらし、ほとんどの商業用途で明確な選択肢となります。

圧縮成形は射出成形と同等の公差を実現できますか？ 適切に管理された熱硬化性樹脂の圧縮成形で一般に得られる公差は±0.1～0.3 mmで、精密射出成形の±0.05 mmに比べて大きくなります。圧縮成形にはゲートやランナーがないため、金型の端部で圧力が低くなり、充填にばらつきが生じる可能性があります。精密組立品には射出成形が適していますが、構造用途や高精度を必要としない用途では、通常、圧縮成形の公差で十分です。

圧縮成形は射出成形より環境に優しいですか？ 圧縮成形された熱硬化性樹脂はリサイクルも再溶融もできず、バリ、スプルー、使用済み部品はすべて恒久的な廃棄物になります。射出成形された熱可塑性樹脂は原理上リサイクルできますが、実際のリサイクル率は用途によって異なります。ライフサイクル全体での環境比較は、材料選定、製品寿命、使用後の処理方法に大きく左右されます。どちらの工法にも、あらゆる場合に当てはまる明確な環境優位性はありません。

トランスファー成形とは何ですか。また、両工法とどのような関係がありますか？ トランスファー成形は圧縮成形と射出成形を組み合わせた工法です。熱硬化性材料を圧縮成形のようにポットへ入れ、射出成形のようにランナーを通して閉じたキャビティへ押し込みます。キャビティを分離しながら、熱硬化性樹脂を圧縮成形する場合より優れた寸法管理が可能です。ゴム製Oリング、電子部品の封止、精密な熱硬化性コネクターなどに広く使われます。

射出成形で熱硬化性材料を加工できますか？ はい。反応射出成形（RIM）や熱硬化性樹脂の射出成形では、専用のシリンダーと加熱金型を使い、充填中に材料を硬化させます。ただし、これらは特殊な工法で、標準的な熱可塑性樹脂の射出成形ほど一般的ではなく、費用も高くなります。熱硬化性樹脂の特性が本当に必要な用途には、多くの場合、圧縮成形またはトランスファー成形の方が適しています。

自分の用途に適した工法はどう判断すればよいですか？ まず材料要件を確認します。熱可塑性樹脂を使用できる用途なら、量産時のサイクルタイム、部品形状の複雑さ、単価の面で、ほぼ常に射出成形が有利です。化学反応による硬化、ゴム弾性、長繊維ガラスによる強化が必要なら、圧縮成形が適切です。材料の判断が難しい場合は、金型を発注する前に、目標生産数量における両工法の総所有コストをモデル化してお客様の判断を支援します。

材料選定の主な考慮事項

射出成形と圧縮成形のどちらを採用するかを評価する際、材料適合性は最も重要な要素の一つです。射出成形は熱可塑性樹脂を中程度の温度で加工できるため、消費財、自動車部品、医療機器の大量生産に適しています。これらの材料はリサイクルや再加工が可能で、長期的に廃棄物と生産コストを削減できます。一方、圧縮成形は熱硬化性材料³の加工に優れています。熱硬化性材料は最終形状に硬化すると再溶融できませんが、そのため優れた耐薬品性、高温での寸法安定性、機械的特性を備え、電気部品、航空宇宙部品、産業機器などの厳しい用途に適します。

最終的な工法の選択は、具体的な用途要件、希望生産量、予算上の制約、材料仕様によって決まります。各工法の主な長所と制約を理解すれば、製造現場の性能と収益性をともに最適化する、根拠ある判断ができます。全体像については、射出成形完全ガイドをご覧ください。

1. 熱可塑性樹脂：加熱すると軟化し、冷却すると化学変化を伴わず再び固化するポリマーです。射出成形に適し、使用後にリサイクルできます。不可逆的に硬化し、再溶融できない熱硬化性樹脂とは対照的です。↩

2. 熱硬化性樹脂：加熱または触媒への曝露によって恒久的に架橋・硬化するポリマー材料です。硬化後は再溶融できないため、圧縮成形やトランスファー成形には適しますが、標準的な射出成形には適しません。↩

3. 熱硬化性材料：硬化工程で恒久的に架橋し、再溶融できず、優れた熱安定性と耐薬品性を示すポリマーです。↩
