La produzione di prodotti in plastica non è un compito da poco. Il processo richiede un occhio attento ai dettagli, poiché ogni progetto deve soddisfare criteri intricati di funzionalità e resistenza, oltre a essere esteticamente accattivante.

I progettisti hanno a disposizione una serie di regole che contribuiscono a garantire risultati di successo, assicurando che qualsiasi prodotto creato sia in grado di resistere all'uso previsto.

1. Angoli di sformo

Per progettare con la plastica è necessario prendere in considerazione la regola degli angoli di sformo.

Questa linea guida stabilisce che le superfici destinate a stampaggio a iniezione devono essere inclinati per facilitare il distacco dall'utensile dopo il raffreddamento e il ritiro, evitando così i difetti causati dall'incollaggio.

L'angolo necessario dipende da diversi fattori, quali il tipo di plastica, le dimensioni del prodotto o la stampo a iniezione processo; di solito richiede un intervallo compreso tra 1-3 gradi.

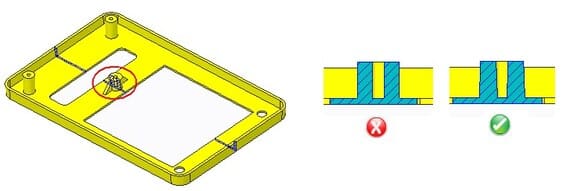

2. Spessore della parete

Per garantire il successo di una progettazione plastica, la regola dello spessore uniforme delle pareti è fondamentale. Questa regola sottolinea che le pareti devono essere costruite con uno spessore uniforme per massimizzare l'efficienza del processo e garantire la resistenza e la durata del prodotto.

Se non viene rispettata, le sue ripercussioni possono andare dalla debolezza dei prodotti finali, causata da un'inadeguata stampo a iniezione riempimento o aumento delle tempistiche di produzione a causa dei tempi di raffreddamento più lenti quando le pareti sono eccessivamente spesse: entrambi i casi costano tempo e denaro ai produttori!

Quando si tratta di parti e componenti in plastica, lo spessore delle pareti deve essere attentamente considerato per garantire l'integrità strutturale.

La quantità esatta dipende da diversi fattori, come il materiale utilizzato, le dimensioni del pezzo o l'applicazione prevista: un piccolo pezzo semplice può richiedere 0,5 mm, mentre progetti più intricati possono richiedere spessori nominali minimi di 1,5 m o superiori.

3. Filetti e smussi

L'uso di filetti e smussi nella progettazione di materie plastiche è una regola essenziale per garantire la longevità del pezzo.

Queste caratteristiche agiscono come assorbitori di sollecitazioni, distribuendo i carichi in modo più uniforme su tutto il corpo, riducendo il rischio di cedimenti o fessurazioni, in particolare quando gli angoli vivi sono soggetti a sollecitazioni elevate o sono esposti a condizioni di carico pesanti.

Ogni volta che è possibile, l'implementazione deve essere presa in considerazione; potrebbe fare la differenza tra un componente ben funzionante e uno che si guasta rapidamente sotto costrizione!

4. Evitare gli angoli vivi e le brusche variazioni della sezione trasversale.

Per garantire la resistenza di un pezzo, è importante considerare la sua sezione trasversale. Gli intagli netti e i cambiamenti improvvisi possono causare concentrazioni di stress che indeboliscono il progetto; invece, curvare con attenzione le transizioni aiuta a distribuire le forze in modo più uniforme attraverso il pezzo.

5. Evitare intagli bruschi o variazioni improvvise della sezione trasversale.

Per produrre pezzi resistenti, qualsiasi modifica della sezione trasversale deve essere effettuata con una transizione delicata. Intagli netti o sviluppi bruschi possono portare a concentrazioni di stress localizzate e compromettere la resistenza del pezzo nel suo complesso. Per ottenere risultati ottimali, assicuratevi che tutte le transizioni siano graduali, favorendo una distribuzione uniforme su tutto il pezzo.

6. Evitare le sporgenze

Tenete conto degli effetti che le sporgenze possono avere sui vostri progetti. Senza un supporto adeguato, queste sezioni possono deformarsi o incrinarsi durante la produzione e l'uso, dando luogo a un pezzo più debole di quello originariamente previsto.

Fortunatamente esistono metodi per rinforzare queste aree per ottenere una maggiore stabilità; per garantire il successo è necessario progettare intenzionalmente con nervature o altri supporti.

7. Sottotagli

I sottosquadri possono essere una sfida difficile per stampaggio a iniezionema sono importanti da considerare quando si progettano parti in plastica. Per crearli con successo può essere necessario ricorrere a tecniche specializzate e a utensili aggiuntivi: evitare o ridurre al minimo il loro impatto sul processo è fondamentale.

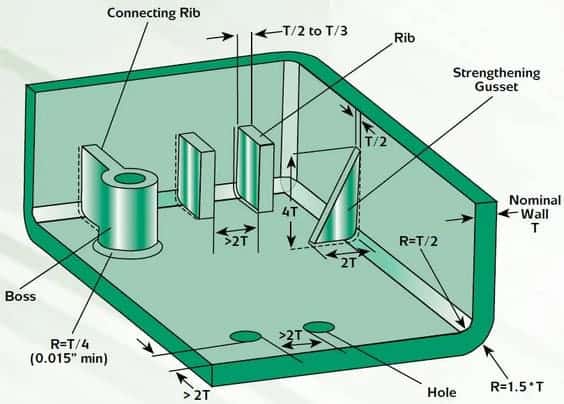

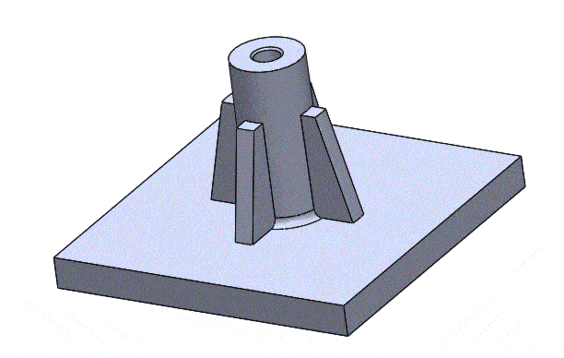

8. Rinforzo

Il rinforzo è una delle soluzioni più utilizzate nella progettazione di componenti in plastica per aumentare le prestazioni e ridurre i potenziali guasti; questo concetto richiede un'attenzione particolare nelle parti che possono essere esposte a livelli elevati di stress o di sollecitazione.

Per rinforzare queste parti, i progettisti possono aggiungere nervature, tasselli e altre strutture alla struttura della parte durante la fase di progettazione. stampaggio a iniezione o utilizzare inserti post-stampaggio per aumentare la resistenza senza compromettere la forma.

In definitiva, il rinforzo ha un ruolo essenziale nel garantire prestazioni ottimali per tutta la durata di vita di un determinato componente.

9. Consentire il ritiro

Dopo essere stato forgiato in un stampo a iniezioneTutte le materie plastiche subiscono un processo di contrazione quando si raffreddano e si solidificano. Questo fenomeno può avere un impatto sulle dimensioni dei pezzi finiti rispetto al progetto originale, obbligando i progettisti a tenere conto della contrazione per ottenere un adattamento e una funzionalità precisi.

Conclusione

L'arte e la scienza della progettazione delle materie plastiche richiedono decisioni consapevoli per garantire la resistenza, la resilienza e la funzionalità dei componenti di un prodotto.

L'osservanza delle regole stabilite aiuta i produttori a progettare componenti affidabili che resistono all'usura e alla rottura per una massima longevità.
